fttx原理
FTTX（Fiber To The X）是一种光纤接入技术，其中"X"可以代表不同的位置，如家庭（FTTH）、办公室（FTTO）、大楼（FTTB）或节点（FTTN）等。
这种技术的主要原理是使用光纤作为传输介质，将数据传输到用户的接入点。
FTTX的主要原理可以分为以下几个部分：
光纤传输：FTTX技术使用光纤作为传输介质，光纤具有高带宽、低损耗、抗干扰性强等优点，可以支持更高速度的数据传输。
无源光网络（PON）：FTTX通常采用无源光网络（PON）技术，这是一种点对多点（P2MP）的网络结构，其中光线路终端（OLT）位于中心局端，光网络单元（ONU）位于用户端，两者之间的光分配网络（ODN）采用无源器件，不需要电源供电。
上行和下行传输：在FTTX网络中，下行传输是从OLT到ONU的数据传输，通常采用广播方式，所有ONU都可以接收到数据。
而上行传输是从ONU到OLT的数据传输，通常采用时分多址（TDMA）技术，不同ONU在不同的时间段内发送数据，避免冲突。
带宽分配和动态管理：FTTX网络还需要实现带宽的动态分配和管理，以满足不同用户的需求。
这通常通过OLT和ONU之间的信令交互来实现，OLT可以根据ONU的请求和网络状态来动态分配带宽
资源。
总的来说，FTTX技术通过光纤传输和PON网络结构，实现了高速、高效、灵活的用户接入，是未来固定宽带接入的重要发展方向。
浅析FTTX技术设计及应用【摘要】现代社会，随着各种高新技术的发展以及计算机人工智能化水平的提高，促进了现代同学事业的发展。
现代通讯事业领域密切结合计算机技术，联合互联网的宽带优势，服务水平越来越高，吸引的消费人群越来越多。
有鉴于未来通讯事业的发展方向，笔者讨论了行业内的FTTX技术设计及应用，并对如何利用该技术使通讯网络实现全程化的服务提出了一些建议。
【关键词】FTTX技术；设计及应用1 光纤用于接入网的特点和分类FTTX是光纤接入技术的英文简称，这种技术的主要特点有：1.1 随着光纤接入技术的提高和现代网络技术的发展，这种技术的服务质量也在不断地提高，并且随着适用范围的扩大，接入网的成本在不断地降低；1.2 现代光线接入技术的发展和应用，极大地满足了通讯事业日益多样化的服务需要，促进了通讯领域的长足发展；1.3 这种技术主要依靠光纤作为主要的传输路径，可以很好地利用光纤的特点，减少信息传输中的其他干扰，并且耐消耗性强，且传输性能好，受时间和地域的限制较少，为解决城市信息拥挤问题和远距离的通讯提供了良好地解决方法。
在未来，光纤技术必将获得更广泛的应用。
利用光纤接入技术，可以保证通讯系统的服务质量，为多样的通讯需求服务，同时也可以监督通讯网络的安全运行，实现真正的宽带通讯。
1.4 光纤接入网的分类接入网中的传输煤质就是指光线的接入网。
目前的光纤接入网主要可以分为两种，即：无源光网络和有源光网络。
无源光网络是指在光纤接入网中，光线路终端和光网络单元之间的光分配网没有任何有源设备，在使用中主要是应用无源光器进行分路。
无源光网从交换中心的无源光网络将通讯信息直接送达到用户。
具体的传输方式是由有源光纤系统传送到网络单元，再由无源光网络单元传送到具体用户。
采用这种方式传送能够有效地降低信息传输成本，并且成本较低，主要的费用在企业用户和商业用户开通宽带业务时就已经交付。
有源光网络是采用有源光器进行分路，利用光纤到远处电节点方式，光纤到路边的方式实现网络到用户。

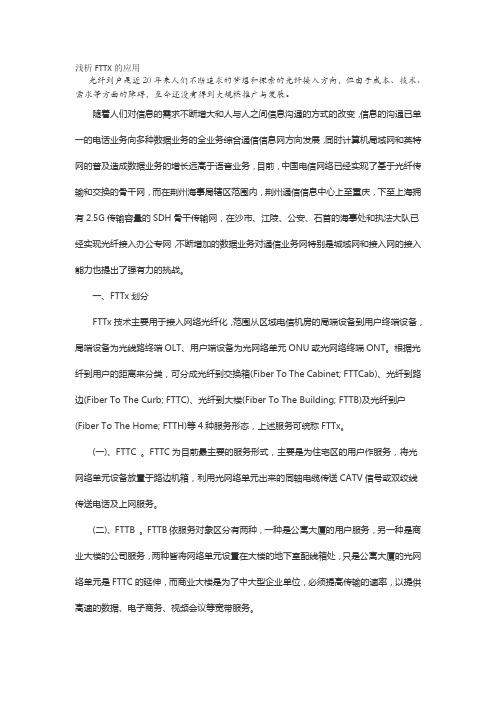

浅析FTTX的应用光纤到户是近20年来人们不断追求的梦想和探索的光纤接入方向，但由于成本、技术、需求等方面的障碍，至今还没有得到大规模推广与发展。
随着人们对信息的需求不断增大和人与人之间信息沟通的方式的改变，信息的沟通已单一的电话业务向多种数据业务的全业务综合通信信息网方向发展，同时计算机局域网和英特网的普及造成数据业务的增长远高于语音业务，目前，中国电信网络已经实现了基于光纤传输和交换的骨干网，而在荆州海事局辖区范围内，荆州通信信息中心上至重庆，下至上海拥有2.5G传输容量的SDH骨干传输网，在沙市、江陵、公安、石首的海事处和执法大队已经实现光纤接入办公专网，不断增加的数据业务对通信业务网特别是城域网和接入网的接入能力也提出了强有力的挑战。
一、FTTx划分FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端OLT、用户端设备为光网络单元ONU或光网络终端ONT。
根据光纤到用户的距离来分类，可分成光纤到交换箱(Fiber To The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态，上述服务可统称FTTx。
(一)、FTTC 。
FTTC为目前最主要的服务形式，主要是为住宅区的用户作服务，将光网络单元设备放置于路边机箱，利用光网络单元出来的同轴电缆传送CATV信号或双绞线传送电话及上网服务。
(二)、FTTB 。
FTTB依服务对象区分有两种，一种是公寓大厦的用户服务，另一种是商业大楼的公司服务，两种皆将网络单元设置在大楼的地下室配线箱处，只是公寓大厦的光网络单元是FTTC的延伸，而商业大楼是为了中大型企业单位，必须提高传输的速率，以提供高速的数据、电子商务、视频会议等宽带服务。
FTTx的技术发展和实际应用2010-10-09 18:03:51 文章来源：中国通信网我来说两句(0)FTTx是未来固定宽带接入的发展方向。
随着市场需求、建设成本、国家政策等各方面因素的推动，我国FTTx用户获得了快速发展。
EPON和GPON是实现FTTx的两种主要技术。
与GPON相比，EPON具有产业链更完整成本更低的优点，近年来国内运营商主要采用EPON技术来实现FTTx。
北京联通在前几年内主要采用FTTB方式，FTTH已成为当今主流的应用模式。
从2005年至今，北京联通在EPON实际应用中遇到了一些问题并采取了相应解决办法。
未来xPON将向10G bit/s更高速发展，容量和分光比进一步提高，单位成本进一步降低，FTTH将引发一场全球性技术革命。
1 引言FTTx是指把光纤用于接入层网络，使光纤靠近用户的接入组网方式。
光纤接入网采用光纤作为传输媒质，具有传输容量大、传输质量高、高可靠性、传输距离长、抗电磁干扰等优点，是未来固定宽带接入的发展方向。
从传统的接入网来看，最后一公里是资源也是负担，最后一公里接入网体现了用户的接入控制权，也是电信运营商网络的核心竞争力的表现。
近年来，人们的需求已经由单纯的语音通讯向多媒体通讯迈进，随着IPTV，HDTV，体感游戏，数字家庭等业务的兴起，传统接入方式已经无法满足日益攀升的带宽要求，FTTx 接入速率可以高达20Mbit/s～100Mbit/s，凭借其无法比拟的带宽优势而成为必然选择。
随着技术的不断成熟和商业化规模效应，近几年FTTx的成本降低已超过50%，2010年我国新建FTTx的综合建设成本比2009年下降了25%，成本的大幅下降给FTTx大规模普及创造了条件。
同时，随着国务院2010年7月正式公布全国三网试点城市名单，我国三网融合已进入实质性阶段，FTTx作为实现三网融合的首要技术选择，迎来了大幅度发展的难得机遇。
由于市场需求、建设成本、国家政策等各方面因素的推动，我国从2007年开始规模部署FTTx，目前我国FTTx用户已经突破2000万大关，乐观估计甚至已达到2300万，远远超过了日本的1700万用户，截至2009年我国就已经成为全球最大的FTTx国家。
FTTx,FTTH,FTTCab,FTTC,FTTB,FTTP简介光纤系列-Fiber Series 2010-03-29 13:28:22 阅读183 评论0 字号：大中小订阅光纤到家庭(FTTH)是20年来人们不断追求的梦想和探索的技术方向，但由于成本、技术、需求等方面的障碍，至今还没有得到大规模推广与发展。
然而，这种进展缓慢的局面最近有了很大的改观。
由于政策上的扶持和技术本身的发展，在沉寂多年后，FTTH再次成为热点，步入快速发展期。
目前所兴起的各种相关宽带应用如VoIP、Online-game、E-learning、MOD(MultimediaonDemand)及智能家庭等所带来生活的舒适与便利，HDTV所掀起的交互式高清晰度的收视革命都使得具有高带宽、大容量、低损耗等优良特性的光纤成为将数据传送到客户端的媒质的必然选择。
正因为如此，很多有识之士把FTTx(特别是光纤到家、光纤到驻地)视为光通信市场复苏的重要转折点。
并且预计今后几年，FTTH网将会有更大的发展。
本文将对FTTx的划分，实施的主要技术以及FTTx现在在世界各地的发展做一个综合的介绍。
1.FTTx划分FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端(OpticalLineTerminal;OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network Terminal; ONT)。
根据光纤到用户的距离来分类，如图1所示，可分成光纤到交换箱(Fiber To The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。
美国运营商Verizon将FTTB及FTTH合称光纤到驻地(Fiber To The Premise; FTTP)。

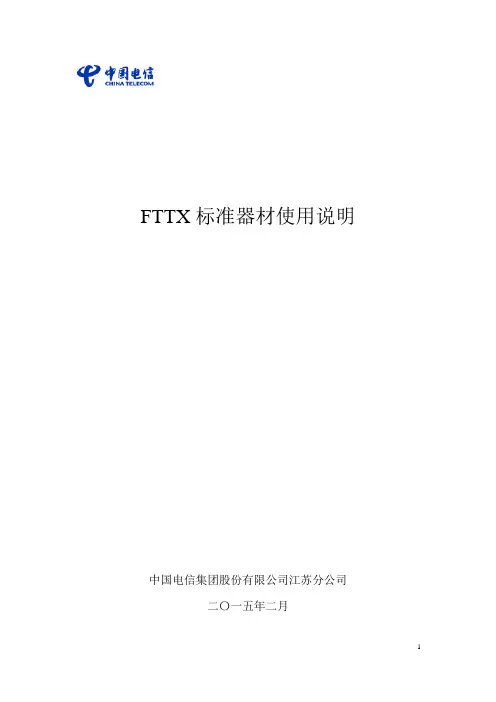

FTTX标准器材使用说明中国电信集团股份有限公司江苏分公司二〇一五年二月目录一、ODF (1)二、光缆交接箱 (7)三、FTTX箱体 (9)1、旁纤型分光分纤箱 (9)2、普通型分光分纤箱 (11)3、分纤箱 (12)4、FTTX综合信息箱 (13)四、光缆 (14)1、室外光缆 (14)2、引入光缆 (14)3、尾纤及尾缆 (15)五、其它相关器材 (16)1、跳纤 (16)2、分光器 (16)3、冷接子 (17)4、机械接续光纤插头（座） (17)六、光缆接头盒 (18)一、ODFCT GPX09P （熔配分离式ODF 配线架）CT GPX09T型光纤配线架CT GPX09S型光纤总配线架直列架示意图CT GPX09S型光纤总配线架横列架示意图二、光缆交接箱CT GXF11DCS 288芯箱体总体布线示意图CT GXF11DHP 288芯箱体总体布线示意CT GXF11DCP 288芯箱体总体布线示意三、FTTX箱体1、旁纤型分光分纤箱旁纤型分光分纤箱为多功能箱体，可降低线路衰耗，减少熔接次数，能适用于FTTH建设的各种场景，特别适用于农村的FTTH建设。
该箱体可作为分纤箱（直熔型和跳纤型）、分光分纤箱和光缆掏纤分歧箱体使用，根据不同功能配置内部结构图旁纤存纤盘接地螺柱光缆卡具塑料线环安装板16芯塑料箱体2、普通型分光分纤箱普通型分光分纤箱可用于FTTH二级分光点场景；对于一级分光点分散设置挂杆式一般在改造场景中使用，在农村或城区散户覆盖时使用3、分纤箱用4、FTTX综合信息箱350mm*300mm*120mm）四、光缆1、室外光缆2、引入光缆蝶形引入光缆价格便宜，结构合理，抗拉强度高，主要应用于室外布线以及室内垂直暗管、明管等布放硬度较强的区域；圆形引入光缆采用全干式结构，具有较好的柔韧性及阻燃性，主要适用于新建小区室内布线场景。
预端接引入光缆采用传统尾纤加工方式，在工厂内预制成端，减少热熔及接续环节，节省施工费用，降低施工难度，可根据需求定制长度，应用于不同FTTH建设场景，建议在3、尾纤及尾缆五、其它相关器材1、跳纤2、分光器3、冷接子注明：工程中光纤接续均应采用熔接方式，不建议采用冷接。
FTTx解决方案引言随着互联网普及和技术进步，人们对于网络的需求不断增长。
传统的ADSL （Asymmetric Digital Subscriber Line）和VDSL（Very-high-bit-rate Digital Subscriber Line）等技术已经不能满足人们对高速宽带的需求。
因此，FTTx （Fiber to the x）技术应运而生。
本文将介绍FTTx解决方案，包括其原理、分类和主要应用场景。
1. FTTx技术原理FTTx是一种将光纤作为节点之间的传输介质的技术，主要包括FTTH（Fiber to the Home）、FTTP（Fiber to the Premises）、FTTB（Fiber to the Building）、FTTC（Fiber to the Curb）等。
其中，最常见的是FTTH。
FTTH是指将光纤直接引入用户家庭，提供高速宽带服务。
它的实现方式主要有两种，一种是点到点直连，每户都有一根独立的光纤；另一种是采用PON （Passive Optical Network）技术，多户共享一根光纤。
2. FTTx技术分类FTTx技术根据覆盖范围和光纤使用方式不同，可以分为FTTH、FTTB、FTTC 等几种不同的类型。
2.1 FTTH（Fiber to the Home）FTTH是最为广泛应用的一种FTTx技术，它将光纤直接引入用户住宅。
FTTH 可以提供高速宽带、IPTV（Internet Protocol Television）等服务，为用户提供更好的网络体验。
FTTH的优势在于传输速率高、抗干扰能力强，同时也能较好地支持未来的网络需求。
然而，由于光纤引入用户家庭的成本较高，因此在实施过程中需要充分考虑投资回报和使用情况。
2.2 FTTB（Fiber to the Building）FTTB是将光纤引入建筑物内部，为楼宇内的各个单位提供宽带接入服务。
常见的应用场景包括企事业单位、商场等。
FTTx划分
FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端(Optical Line Terminal; OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network Terminal; ONT)。
根据光纤到用户的距离来分类，可分成光纤到交换箱(Fiber To The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。
美国运营商Verizon将FTTB及FTTH合称光纤到驻地(Fiber To The Premise; FTTP)。
上述服务可统称FTTx。
1. FTTC
FTTC为目前最主要的服务形式，主要是为住宅区的用户作服务，将ONU设备放置于路边机箱，利用ONU出来的同轴电缆传送CATV信号或双绞线传送电话及上网服务。
2. FTTB
FTTB依服务对象区分有两种，一种是公寓大厦的用户服务，另一种是商业大楼的公司行号服务，两种皆将ONU设置在大楼的地下室配线箱处，只是公寓大厦的ONU是FTTC 的延伸，而商业大楼是为了中大型企业单位，必须提高传输的速率，以提供高速的数据、电子商务、视频会议等宽带服务。
3. FTTH
至于FTTH，ITU认为从光纤端头的光电转换器（或称为媒体转换器MC）到用户桌面不超过100米的情况才是FTTH。
FTTH将光纤的距离延伸到终端用户家里，使得家庭内能提供各种不同的宽带服务，如VOD、在家购物、在家上课等，提供更多的商机。
若搭配WLAN技术，将使得宽带与移动结合，则可以达到未来宽带数字家庭的远景。
4. FTTP
FTTP(fiber to the premise，光纤到用户所在地)，北美术语，FTTP将光缆一直扩展到家庭或企业。
由于光纤可提供比最后一公里使用的双绞线或同轴电缆更多的带宽，因此运营商利用它来提供语音、视频和数据服务。
FTTP具有25M到50Mbps或更高的速度，相比之下，其他类型的宽带服务的最大速度约为5M到6Mbps。
此外FTTP还支持全对称服务。
[1]
FTTC
FTTC: Fiber-To-The-Curb（光纤到路边）从中心局到离家庭或办公室一千英尺以内的路边之间光缆的安装和使用。
利用FTTC，同轴电缆或其他介质可以把信号从路边传递到家中或办公室里。
FTTC代替了普通旧式电话服务，能够只能通过一条线就可以完成电话、有线电视、因特网接入、多媒体和其他通信业务的分发。
在FTTC 结构中引入线部分是用户专用的，现有铜缆设施仍能利用，因而可以推迟耗资巨大的引入线部分(有时甚至配线部分，取决于ONU位置)的光纤投资，具有较好的经济性。
一般是先敷设了一条很靠近用户的潜在宽带传输链路，一旦有宽带业务需要，可以很快地将光纤引至用户处，实现光纤到家的战略目标。
同样，如果经济性需要，也可以用同轴电缆将宽带业务提供给用户。
由于其光纤化程度已十分靠近用户，因而可以较充分地享受光纤化所带来的一系列优点，诸如节省管道空间，易于维护，传输距离长，带宽大等。
由于FTTC 结构是一种光缆/铜缆混合系统，最后一段仍然为铜缆，还有室外有源设备需要维护，从维护运行的观点仍不理想。
但是如果综合考虑初始投资和年维护运行费用的话，FTTC结构在提供2Mbit/s以下窄带业务时，仍然是OAN 中最现实经济的。
然而对于将来需要同时提供窄带和宽带业务时，这种结构就不够理想了，对以后的宽带业务就不够了，可能不得不减少节点数和用户数，或者采用1500nm 波长区来传宽带业务。
还有一种方案是干脆将宽带业务放在独立的光纤中传输，例如采用HFC结构。
此时在HFC 上传模拟或数字图像业务，而FTTC 主要用来传窄带交互型业务，具有一定灵活性和独立性，但需要有两套基本独立的基础设施。
FTTZ
FTTZ(Fiber To The Zone)，是指光纤到小区。
FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端(Optical Line Terminal; OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network Terminal; ONT)。
FTTO
FTTO是英文Fiber To The Office的缩写，FTTO的中文意思是光纤到办公室。
1、FTTO的实现
FTTO的运营方式中，运营商对客户相对密集区拉光缆，经过合适的分支后连接到用户的机房或设备间，对于CBD等用户密集的大型商业写字楼，可以直接将EPON的OLT设备放置到大楼机房，光缆垂直布线后，再通过合适的分支，将光纤连接到最终用户。
FTTO的ONU设备需要提供1～4个FE接口，1～2个E1接口或4～8个POTS接口来满足FTTO用户网络连接的需要。
通过ONU的以太网接口连接用户的局域网，可以直接连接INTERNET，也可以通过VPN连接总部或相关分支机构。
如果用户希望以2M专线或N×64K专线连接，则可以通过ONU的E1接口实现连接。
用户内部的PABX的中继可以通过2M或环路中继实现连接。
商业大客户主要实现数据、语音的连接，视频会议可以通过IP网络来实现，对CATV 等视频业务没有需求。
商业大客户对连接的安全性要求较高，一般可以通过光路的多路由方式来实现。
2、FTTO的扩容
当一个地区的用户增加时，可以通过调整分路比或增加光纤来扩容。
FTTH
FTTH(Fiber To The Home )，顾名思义就是一根光纤直接到家庭。
具体说，FTTH是指将光网络单元(ONU)安装在住家用户或企业用户处，是光接入系列中除FTTD(光纤到桌面)外最靠近用户的光接入网应用类型。
FTTH的显著技术特点是不但提供更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，放宽了对环境条件和供电等要求，简化了维护和安装。
FTTN
FTTN，光纤到节点（fiber-to-the-node）。
FTTN是光纤延伸到电缆交接箱所在处，一般覆盖200～300用户。
FTTN可采用PON接入技术。
FTTP
光纤到户FTTP(fiber to the premise，光纤到用户所在地)，北美术语，它包括FTTB(fiber to the building)、FTTC(fiber to the curb)以及狭义的FTTH。
FTTP将光缆一直扩展到家庭或企业。
由于光纤可提供比最后一公里使用的双绞线或同轴电缆更多的带宽，因此运营商利用它来提供语音、视频和数据服务。
FTTP具有25M到50Mbps或更高的速度，相比之下，其他类型的宽带服务的最大速度约为5M到6Mbps。
此外FTTP还支持全对称服务。
FTTB
即Fiber to The Building（光纤到楼），它是利用数字宽带技术，光纤直接到小区里，再通过双绞线（超五类双绞线或4对非屏蔽双绞线）到各个用户。
FTTB采用的是专线接入，无需拨号，安装简便，客户端只需在计算机上安装一块网卡即可进行24小时高速上网。
FTTB 提供最高上下行速率是10Mbps（独享）。
FTTB（Fiber To The Building）:是一种网络连接模式，意即光纤到楼，是一种基于优化光纤网络技术的宽带接入方式，采用光纤到楼，网线到户的方式实现用户的宽带接入，我们称为FTTB+LAN的宽带接入网（简称FTTB）,这是一种最合理、最实用、最经济有效的宽带接入方法。
