fttx原理
FTTX(Fiber To The X)是一种光纤接入技术,其中"X"可以代表不同的位置,如家庭(FTTH)、办公室(FTTO)、大楼(FTTB)或节点(FTTN)等。
这种技术的主要原理是使用光纤作为传输介质,将数据传输到用户的接入点。
FTTX的主要原理可以分为以下几个部分:
光纤传输:FTTX技术使用光纤作为传输介质,光纤具有高带宽、低损耗、抗干扰性强等优点,可以支持更高速度的数据传输。
无源光网络(PON):FTTX通常采用无源光网络(PON)技术,这是一种点对多点(P2MP)的网络结构,其中光线路终端(OLT)位于中心局端,光网络单元(ONU)位于用户端,两者之间的光分配网络(ODN)采用无源器件,不需要电源供电。
上行和下行传输:在FTTX网络中,下行传输是从OLT到ONU的数据传输,通常采用广播方式,所有ONU都可以接收到数据。
而上行传输是从ONU到OLT的数据传输,通常采用时分多址(TDMA)技术,不同ONU在不同的时间段内发送数据,避免冲突。
带宽分配和动态管理:FTTX网络还需要实现带宽的动态分配和管理,以满足不同用户的需求。
这通常通过OLT和ONU之间的信令交互来实现,OLT可以根据ONU的请求和网络状态来动态分配带宽
资源。
总的来说,FTTX技术通过光纤传输和PON网络结构,实现了高速、高效、灵活的用户接入,是未来固定宽带接入的重要发展方向。
FTTx,FTTH,FTTCab,FTTC,FTTB,FTTP简介光纤系列-Fiber Series 2010-03-29 13:28:22 阅读183 评论0 字号:大中小订阅光纤到家庭(FTTH)是20年来人们不断追求的梦想和探索的技术方向,但由于成本、技术、需求等方面的障碍,至今还没有得到大规模推广与发展。
然而,这种进展缓慢的局面最近有了很大的改观。
由于政策上的扶持和技术本身的发展,在沉寂多年后,FTTH再次成为热点,步入快速发展期。
目前所兴起的各种相关宽带应用如VoIP、Online-game、E-learning、MOD(MultimediaonDemand)及智能家庭等所带来生活的舒适与便利,HDTV所掀起的交互式高清晰度的收视革命都使得具有高带宽、大容量、低损耗等优良特性的光纤成为将数据传送到客户端的媒质的必然选择。
正因为如此,很多有识之士把FTTx(特别是光纤到家、光纤到驻地)视为光通信市场复苏的重要转折点。
并且预计今后几年,FTTH网将会有更大的发展。
本文将对FTTx的划分,实施的主要技术以及FTTx现在在世界各地的发展做一个综合的介绍。

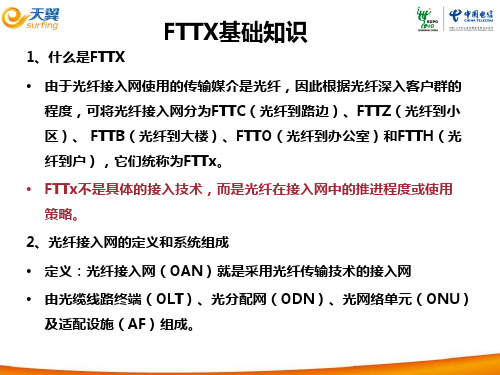

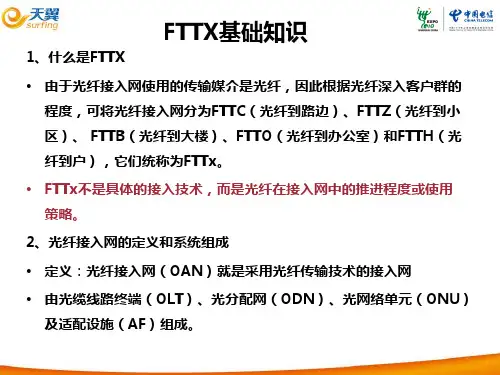

1.FTTx划分FTTx技术主要用于接入网络光纤化,范围从区域电信机房的局端设备到用户终端设备,局端设备为光线路终端(OpticalLineTerminal;OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network Terminal; ONT)。
根据光纤到用户的距离来分类,如图1所示,可分成光纤到交换箱(Fiber To The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。
美国运营商Verizon将FTTB及FTTH合称光纤到驻地(Fiber To The Premise; FTTP)。
有关FTTx的名词解释FTTx是一种用于宽带传输的技术,它是Fiber to the x的缩写,其中的“x”可以表示不同的位置,如家庭(FTTH)、建筑物(FTTB)和路边柜(FTTC),每个位置都代表了一种不同的网络架构和覆盖范围。
FTTx技术是当前互联网发展中的热点话题,对于现代社会的信息传输和经济发展具有重要意义。
FTTx技术中的光纤是一种高速传输数据的介质,它利用光的特性将信息从发送端传输到接收端。
相比传统的铜线,光纤的传输速率更快、距离更远、抗干扰能力更强。
而FTTx技术则是将光纤引入用户家庭、建筑物或者路边柜,为用户提供更快、更稳定的互联网服务。
首先,让我们来了解一下FTTH(光纤到户)技术。
FTTH是指将光纤引入用户家庭,取代传统的铜线,实现宽带服务的快速传输。
在FTTH网络中,光纤从网络中枢到达用户住宅,并通过光猫将光信号转化为电信号,使用户能够通过以太网、Wi-Fi等方式接入互联网。
FTTH技术不仅提供了高速宽带,还可以支持高清视频、智能家居等多种应用,为用户带来了更加便利的生活体验。
其次,让我们来了解一下FTTB(光纤到楼宇)技术。
FTTB是指将光纤引入建筑物,为整个建筑内的用户提供高速宽带服务。
在FTTB网络中,光纤在进入建筑物后,会通过光猫将光信号转化为电信号,然后通过室内布线分发给各个用户。
相比于传统的ADSL技术,FTTB能够提供更高的传输速率和更低的延迟,为用户提供更好的互联网体验。
最后,让我们来了解一下FTTC(光纤到路边柜)技术。
FTTC是指将光纤引入路边柜,然后再通过传统的铜线将信号传输到用户家庭。
在FTTC网络中,光纤的传输距离只能达到路边柜,而无法直接到达用户家庭。
由于铜线的传输能力受到限制,FTTC技术不能像FTTH和FTTB一样提供高速宽带,但仍比传统的ADSL技术有更好的性能。
FTTx技术的普及对于数字经济和信息社会的发展具有重要意义。
它可以为用户提供更高速、更稳定的互联网服务,加速数据的传输和共享。
FTTx划分FTTx技术主要用于接入网络光纤化,范围从区域电信机房的局端设备到用户终端设备,局端设备为光线路终端(Optical Line Terminal; OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network Terminal; ONT)。
根据光纤到用户的距离来分类,可分成光纤到交换箱(Fiber To The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。
美国运营商Verizon将FTTB及FTTH合称光纤到驻地(Fiber To The Premise; FTTP)。
上述服务可统称FTTx。
1. FTTCFTTC为目前最主要的服务形式,主要是为住宅区的用户作服务,将ONU设备放置于路边机箱,利用ONU出来的同轴电缆传送CATV信号或双绞线传送电话及上网服务。
2. FTTBFTTB依服务对象区分有两种,一种是公寓大厦的用户服务,另一种是商业大楼的公司行号服务,两种皆将ONU设置在大楼的地下室配线箱处,只是公寓大厦的ONU是FTTC 的延伸,而商业大楼是为了中大型企业单位,必须提高传输的速率,以提供高速的数据、电子商务、视频会议等宽带服务。
3. FTTH至于FTTH,ITU认为从光纤端头的光电转换器(或称为媒体转换器MC)到用户桌面不超过100米的情况才是FTTH。
FTTH将光纤的距离延伸到终端用户家里,使得家庭内能提供各种不同的宽带服务,如VOD、在家购物、在家上课等,提供更多的商机。
若搭配WLAN技术,将使得宽带与移动结合,则可以达到未来宽带数字家庭的远景。
4. FTTPFTTP(fiber to the premise,光纤到用户所在地),北美术语,FTTP将光缆一直扩展到家庭或企业。

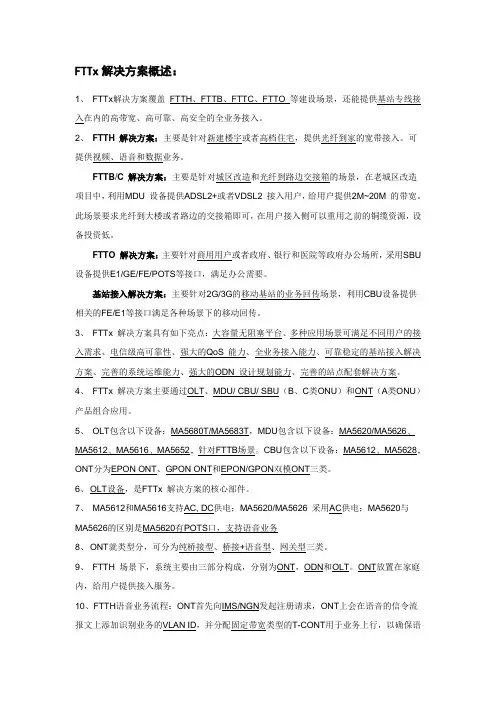

FTTx解决方案概述:1、FTTx解决方案覆盖FTTH、FTTB、FTTC、FTTO 等建设场景,还能提供基站专线接入在内的高带宽、高可靠、高安全的全业务接入。
2、FTTH 解决方案:主要是针对新建楼宇或者高档住宅,提供光纤到家的宽带接入。
可提供视频、语音和数据业务。
FTTB/C 解决方案:主要是针对城区改造和光纤到路边交接箱的场景,在老城区改造项目中,利用MDU 设备提供ADSL2+或者VDSL2 接入用户,给用户提供2M~20M 的带宽。
此场景要求光纤到大楼或者路边的交接箱即可,在用户接入侧可以重用之前的铜缆资源,设备投资低。
FTTO 解决方案:主要针对商用用户或者政府、银行和医院等政府办公场所,采用SBU 设备提供E1/GE/FE/POTS等接口,满足办公需要。
基站接入解决方案:主要针对2G/3G的移动基站的业务回传场景,利用CBU设备提供相关的FE/E1等接口满足各种场景下的移动回传。
3、FTTx 解决方案具有如下亮点:大容量无阻塞平台、多种应用场景可满足不同用户的接入需求、电信级高可靠性、强大的QoS 能力、全业务接入能力、可靠稳定的基站接入解决方案、完善的系统运维能力、强大的ODN 设计规划能力、完善的站点配套解决方案。
4、FTTx 解决方案主要通过OLT、MDU/ CBU/ SBU(B、C类ONU)和ONT(A类ONU)产品组合应用。
5、OLT包含以下设备:MA5680T/MA5683T,MDU包含以下设备:MA5620/MA5626、MA5612、MA5616、MA5652,针对FTTB场景。
CBU包含以下设备:MA5612、MA5628,ONT分为EPON ONT、GPON ONT和EPON/GPON双模ONT三类。
6、 OLT设备,是FTTx 解决方案的核心部件。
7、MA5612和MA5616支持AC, DC供电;MA5620/MA5626 采用AC供电;MA5620与MA5626的区别是MA5620有POTS口,支持语音业务8、 ONT就类型分,可分为纯桥接型、桥接+语音型、网关型三类。

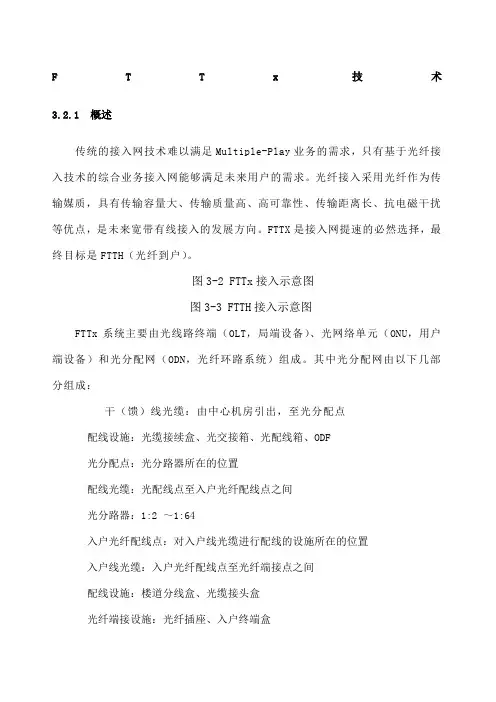

F T T x技术3.2.1 概述传统的接入网技术难以满足Multiple-Play业务的需求,只有基于光纤接入技术的综合业务接入网能够满足未来用户的需求。
光纤接入采用光纤作为传输媒质,具有传输容量大、传输质量高、高可靠性、传输距离长、抗电磁干扰等优点,是未来宽带有线接入的发展方向。
FTTX是接入网提速的必然选择,最终目标是FTTH(光纤到户)。
图3-2 FTTx接入示意图图3-3 FTTH接入示意图FTTx系统主要由光线路终端(OLT,局端设备)、光网络单元(ONU,用户端设备)和光分配网(ODN,光纤环路系统)组成。
其中光分配网由以下几部分组成:干(馈)线光缆:由中心机房引出,至光分配点配线设施:光缆接续盒、光交接箱、光配线箱、ODF光分配点:光分路器所在的位置配线光缆:光配线点至入户光纤配线点之间光分路器:1:2 ~1:64入户光纤配线点:对入户线光缆进行配线的设施所在的位置入户线光缆:入户光纤配线点至光纤端接点之间配线设施:楼道分线盒、光缆接头盒光纤端接设施:光纤插座、入户终端盒跳线:连通光纤端接设施与ONU图3-4 ODN拓扑示意图图3-5 ODN应用示意图3.2.2 FTTx的划分与技术种类1、FTTx的划分根据光纤到用户的距离来分类,如图1所示,可分成光纤到交换箱(FTTCab)、光纤到路边(FTTC)、光纤到大楼(FTTB)及光纤到户(FTTH)或光纤到办公室(FTTO)等。
美国运营商Verizon将FTTB及FTTH合称光纤到驻地(FTTP)。
上述服务可统称FTTx。
(1)光纤到路边光纤到路边(FTTC)的ONU设置在路边的人孔、电线杆的分线盒处、交接箱等位置,从ONU到用户之间采用双绞线、同轴电缆等,是一种光缆/同缆混合系统。
(2)光纤到大楼光纤到大楼(FTTB)中ONU直接放在楼内,再经铜线将业务分送到各个用户。
FTTB的光纤化程度比FTTC更进一步,适合与高密度用户区如写字楼等,通常采用点到多点的结构。
一、PON简介PON=Passive Optical Network为无源光网络,是一种基于P2MP的拓扑技术,应用于接入网的OLT(局端设备)与多个ONU/ONT(用户端设备)之间,并通过无源的光缆&光分路器/合路器(ODP=optical distribution point)等组成的光分配网(ODN)连接的网络。
其中ODP是一个无源分路器,其作用为从OLT端将下行信号分为与原信号完全相同的多路信号(不改变信号的内容,只分派信号的功率),同时将ONT的上行信号合起来送给OLT,在OLT和ONU之间的ODN没有没有任何有源电子设备。
PON的类型有:PON的组成:OLT=Optical Line Terminal光线路终端ONU=Optical Network Unit光网络单元ONT=Optical Network Terminal光网络终端ODN=Optical Distribution Network光分配网络PON单纤双向传输机制:PON系统采用WDM技术,实现单纤双向传输。
为了分离同一根光纤上多个用户的来去方向的信号,采用两种复用技术:下行数据流采用广播技术,而上行数据流采用TDMA技术。
常用的PON系统组网方式:PON网络保护方式:分为骨干光纤保护方式和全保护方式。
PON技术的优势:相对成本低,维护简单,容易拓展,易于升级。
PON结构在传输中不需要电源,没有电子部件,容易铺设,基本不用维护,长期运营成本和管理成本的节省很大。
无源光网络是纯介质网络,彻底避免了电磁干扰和雷电影响,极适合在自然条件恶劣的地区使用。
PON系统对局端资源占用很少,系统初期投入低,拓展容易,投资回报率高。
提供非常高的带宽。
EPON目前可以提供上下行对称1.25Gbps的带宽,并且随着以太技术的发展可以升级到10Gbps。
GPON为2.5Gbps带宽。
服务范围大。
PON作为一种点对多点网络,以一种扇出的结构来节省CO的资源,服务大量用户。
