fttx原理
FTTX（Fiber To The X）是一种光纤接入技术，其中"X"可以代表不同的位置，如家庭（FTTH）、办公室（FTTO）、大楼（FTTB）或节点（FTTN）等。
这种技术的主要原理是使用光纤作为传输介质，将数据传输到用户的接入点。
FTTX的主要原理可以分为以下几个部分：
光纤传输：FTTX技术使用光纤作为传输介质，光纤具有高带宽、低损耗、抗干扰性强等优点，可以支持更高速度的数据传输。
无源光网络（PON）：FTTX通常采用无源光网络（PON）技术，这是一种点对多点（P2MP）的网络结构，其中光线路终端（OLT）位于中心局端，光网络单元（ONU）位于用户端，两者之间的光分配网络（ODN）采用无源器件，不需要电源供电。
上行和下行传输：在FTTX网络中，下行传输是从OLT到ONU的数据传输，通常采用广播方式，所有ONU都可以接收到数据。
而上行传输是从ONU到OLT的数据传输，通常采用时分多址（TDMA）技术，不同ONU在不同的时间段内发送数据，避免冲突。
带宽分配和动态管理：FTTX网络还需要实现带宽的动态分配和管理，以满足不同用户的需求。
这通常通过OLT和ONU之间的信令交互来实现，OLT可以根据ONU的请求和网络状态来动态分配带宽
资源。
总的来说，FTTX技术通过光纤传输和PON网络结构，实现了高速、高效、灵活的用户接入，是未来固定宽带接入的重要发展方向。
FTTx网络建设方法研究摘要以EPON技术为基础的FTTx网络，在建设时需考虑EPON系统建设的思路和策略，同时，更应该着重考虑ODN网络的建设原则，这是FTTH真正走向规模化应用的重要条件。
1、FTTx典型组网模式根据光纤到用户的距离来分类，可分成光纤到交接箱（FTTCAb）、光纤到大楼/路边（FTTB/C）、光纤到办公室（FTTO）及光纤到户（FTTH）等4种服务形态（组网模式）。
不同的组网模式，直接影响ODN的建设、PON系统网元的设置等，应根据实际需求，选择合适的组网模式。
可分区域设置供各类客户、各种FTTx组网应用模式共用的FTTx网络平台。
2、EPON系统建设方法研究2.1OLT的设置原则上，将OLT设置在接入点／端局机房，覆盖其所辖服务区的所有FTTx网络用户。
FTTx网络发展初期，网络规模较小，为便于维护管理，应将OLT分区域集中设置，如设置在端局；当端局空间不足而不具备足够的装机条件时，或者管线资源紧张时，应考虑将OLT下移至条件较好的接入点（可以是无线基站机房），但不宜新建OLT专用机房。
在FTTx网络规模应用期，OLT宜分布设置在各接入点。
2.2ONU的设置与供电ONU应根据FTTx网络的应用模式、业务需求进行设置：①对于FTTH应用，应尽量将ONU设置在用户家里，避免安装在门口或楼道内。
对普通公众客户，优选将ONU设置在用户终端智能盒内提供保护，尽量不采用桌面式安装。
②对于FTTB/C/Cab应用，可选择将ONU设置在大楼楼道或竖井内机柜、室外光交接箱等不同位置。
ONU原则上采用本地供电方式，尽量不采用远端供电方式。
为保证断电时语音业务的正常开展，可以根据需要提供ONU断电保护：①对于FTTH应用，如开展语音业务，可根据需要配置电池模块提供断电保护。
②对于FTTB/C/Cab应用，可根据需要对提供语音接入或承载的ONU配置电池模块提供断电保护。
③对于FTTO应用，可借用本地的供电防护系统。
第一章 FTTx+LAN宽带的安装第一节F TTx+LAN概述一、什么是FTTx+LAN(光纤+局域网)这是一种利用光纤+五类线方式实现"千兆到小区、百兆到大楼、十兆到家庭"的宽带接入方案，小区内的交换机和局端交换机以光纤相连，小区内采用综合布线，用户上网速率可达10M/100Mbps，网络可扩展性强，投资规模小。
二、FTTx+LAN宽带接入方式网络结构图二、FTTx+LAN的特点：高速上网：用户上网速率可达10M/100Mbps。
可靠性高、稳定性好：小区/大厦/写字楼内的交换机与局端交换机之间以光纤相连。
用户投资少、价格便宜：用户只需要一台带有网卡（NIC）的PC机即可上网。
安装方便：小区/大厦/写字楼内采用综合布线，用户端采用五类线方式接入，即插即用。
应用广：高速上网、远程办公、VOD点播、VPN。
FTTx+LAN接入适用对象：住宅小区、智能大厦、现代写字楼。
接入方案：千兆到小区、百兆到大楼、十兆到家庭/桌面。
第二节相关线缆介绍一、五类线（俗称网线）：分为室内型和室外型两种，五类线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
五类线最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
二、光纤：光纤是一种细小、柔韧并能传输光信号的传输介质，相对于其它传输介质来说，光纤具有传输距离长、传输速率高、安全性好等特点。
主要适用于长距离、大容量、高速度的场合，如大型网络的主干线等。
光纤主要分:多模光纤和单模光纤，两种光纤主要区别：单模光纤：纤芯直径很小（8-10μm），光信号仅与光纤轴成单个可分辨角度的单光线传输，只以单一模式传输，避免了模态色散，使得传输频带宽，传输容量大，光信号损耗小，离散小，适用于大容量、长距离通信。
第一章 FTTx+LAN宽带的安装第一节F TTx+LAN概述一、什么是FTTx+LAN(光纤+局域网)这是一种利用光纤+五类线方式实现"千兆到小区、百兆到大楼、十兆到家庭"的宽带接入方案，小区内的交换机和局端交换机以光纤相连，小区内采用综合布线，用户上网速率可达10M/100Mbps，网络可扩展性强，投资规模小。
二、FTTx+LAN宽带接入方式网络结构图二、FTTx+LAN的特点：高速上网：用户上网速率可达10M/100Mbps。
可靠性高、稳定性好：小区/大厦/写字楼内的交换机与局端交换机之间以光纤相连。
用户投资少、价格便宜：用户只需要一台带有网卡（NIC）的PC机即可上网。
安装方便：小区/大厦/写字楼内采用综合布线，用户端采用五类线方式接入，即插即用。
应用广：高速上网、远程办公、VOD点播、VPN。
FTTx+LAN接入适用对象：住宅小区、智能大厦、现代写字楼。
接入方案：千兆到小区、百兆到大楼、十兆到家庭/桌面。
第二节相关线缆介绍一、五类线（俗称网线）：分为室内型和室外型两种，五类线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
五类线最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
二、光纤：光纤是一种细小、柔韧并能传输光信号的传输介质，相对于其它传输介质来说，光纤具有传输距离长、传输速率高、安全性好等特点。
主要适用于长距离、大容量、高速度的场合，如大型网络的主干线等。
光纤主要分:多模光纤和单模光纤，两种光纤主要区别：单模光纤：纤芯直径很小（8-10μm），光信号仅与光纤轴成单个可分辨角度的单光线传输，只以单一模式传输，避免了模态色散，使得传输频带宽，传输容量大，光信号损耗小，离散小，适用于大容量、长距离通信。
浅谈FTTX模式下光纤接入网的规划摘要：FTTH作为一种新的接入技术将在全国全面推进，光纤物理网规划目前已成为各大运营商要解决重要问题。
本文介绍了光缆物理网的规划方法、原则，并提出了OLT、光配线节点、主干光节点、光缆结构与配纤规划要求。
关键词：FTTH，光纤物理网，规划，网格化建设计划Abstract: as a new kind of FTTH access technology in the country will promote, optical fiber physical network plan has become the major carriers to solve important problem. This paper introduces the planning of the fiber optic cable physical nets methods and principles, and put forward the OLT, light wiring node, main light node, fiber optic cable structure and with fine planning requirements.Keywords: FTTH, optical fiber physical nets, planning, grids construction plan随着光进铜退工程的开展，光纤接入（FTTX）成为各大运营商抢占市场的一个卖点，为了争得用户，许多运营商纷纷以最快的速度搭建光纤物理网，但由于时间较紧，没有对光纤物理网作细致的规划，更有一些地方在没有网络整体规划的情况下开始建设，流程颠倒，工作混乱，这将严重影响网络光缆的利用率，也会造成经济损失，在此，本人想就如何做好光纤物理网的规划谈谈一些看法。
1.光纤物理网规划思路和流程1.1光纤物理网规划的目标总体成本最低，能够满足全业务经营的需求，响应速度快，贴近市场需求，易于扩容，能够保持网络结构的长期稳定。
FTTx划分FTTx技术主要用于接入网络光纤化，范围从区域电信机房的局端设备到用户终端设备，局端设备为光线路终端(Optical Line Terminal; OLT)、用户端设备为光网络单元(Optical Network Unit; ONU)或光网络终端(Optical Network Terminal; ONT)。
根据光纤到用户的距离来分类，可分成光纤到交换箱(Fiber To The Cabinet; FTTCab)、光纤到路边(Fiber To The Curb; FTTC)、光纤到大楼(Fiber To The Building; FTTB)及光纤到户(Fiber To The Home; FTTH)等4种服务形态。
美国运营商Verizon将FTTB及FTTH合称光纤到驻地(Fiber To The Premise; FTTP)。
上述服务可统称FTTx。
1. FTTCFTTC为目前最主要的服务形式，主要是为住宅区的用户作服务，将ONU设备放置于路边机箱，利用ONU出来的同轴电缆传送CATV信号或双绞线传送电话及上网服务。
2. FTTBFTTB依服务对象区分有两种，一种是公寓大厦的用户服务，另一种是商业大楼的公司行号服务，两种皆将ONU设置在大楼的地下室配线箱处，只是公寓大厦的ONU是FTTC 的延伸，而商业大楼是为了中大型企业单位，必须提高传输的速率，以提供高速的数据、电子商务、视频会议等宽带服务。
3. FTTH至于FTTH，ITU认为从光纤端头的光电转换器（或称为媒体转换器MC）到用户桌面不超过100米的情况才是FTTH。
FTTH将光纤的距离延伸到终端用户家里，使得家庭内能提供各种不同的宽带服务，如VOD、在家购物、在家上课等，提供更多的商机。
若搭配WLAN技术，将使得宽带与移动结合，则可以达到未来宽带数字家庭的远景。
4. FTTPFTTP(fiber to the premise，光纤到用户所在地)，北美术语，FTTP将光缆一直扩展到家庭或企业。

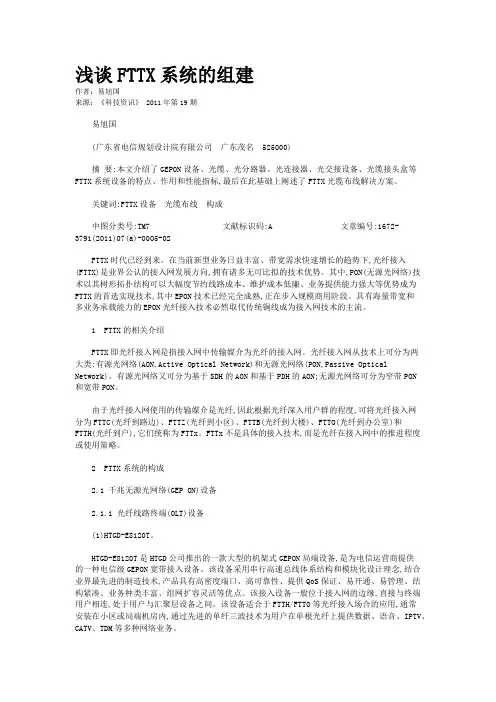

浅谈FTTX系统的组建作者：易旭国来源：《科技资讯》 2011年第19期易旭国(广东省电信规划设计院有限公司广东茂名 525000)摘要:本文介绍了GEPON设备、光缆、光分路器、光连接器、光交接设备、光缆接头盒等FTTX系统设备的特点、作用和性能指标,最后在此基础上阐述了FTTX光缆布线解决方案。
关键词:FTTX设备光缆布线构成中图分类号:TM7 文献标识码:A 文章编号:1672-3791(2011)07(a)-0005-02FTTX时代已经到来。
在当前新型业务日益丰富、带宽需求快速增长的趋势下,光纤接入(FTTX)是业界公认的接入网发展方向,拥有诸多无可比拟的技术优势。
其中,PON(无源光网络)技术以其树形拓扑结构可以大幅度节约线路成本、维护成本低廉、业务提供能力强大等优势成为FTTX的首选实现技术,其中EPON技术已经完全成熟,正在步入规模商用阶段。
具有海量带宽和多业务承载能力的EPON光纤接入技术必然取代传统铜线成为接入网技术的主流。
1 FTTX的相关介绍FTTX即光纤接入网是指接入网中传输媒介为光纤的接入网。
光纤接入网从技术上可分为两大类:有源光网络(AON,Active Optical Network)和无源光网络(PON,Passive Optical Network)。
有源光网络又可分为基于SDH的AON和基于PDH的AON;无源光网络可分为窄带PON和宽带PON。
由于光纤接入网使用的传输媒介是光纤,因此根据光纤深入用户群的程度,可将光纤接入网分为FTTC(光纤到路边)、FTTZ(光纤到小区)、FTTB(光纤到大楼)、FTTO(光纤到办公室)和FTTH(光纤到户),它们统称为FTTx。
FTTx不是具体的接入技术,而是光纤在接入网中的推进程度或使用策略。
2 FTTX系统的构成2.1 千兆无源光网络(GEP ON)设备2.1.1 光纤线路终端(OLT)设备(1)HTGD-E8120T。

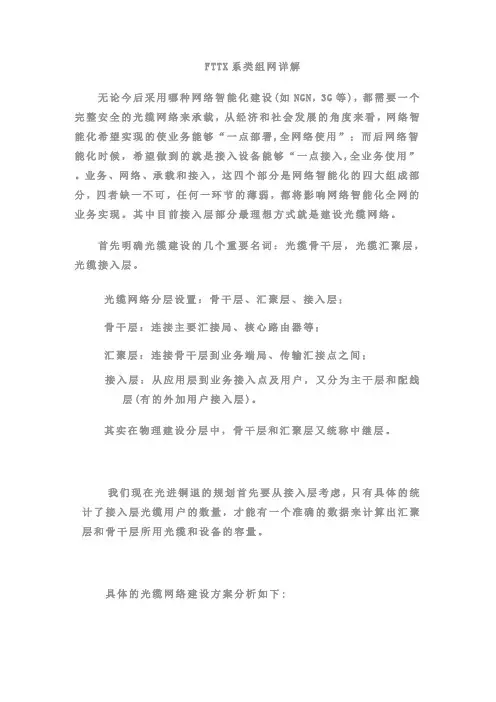

FTT X系类组网详解无论今后采用哪种网络智能化建设(如N GN，3G等)，都需要一个完整安全的光缆网络来承载，从经济和社会发展的角度来看，网络智能化希望实现的使业务能够“一点部署,全网络使用”；而后网络智能化时候，希望做到的就是接入设备能够“一点接入,全业务使用”。
业务、网络、承载和接入，这四个部分是网络智能化的四大组成部分，四者缺一不可，任何一环节的薄弱，都将影响网络智能化全网的业务实现。
其中目前接入层部分最理想方式就是建设光缆网络。
首先明确光缆建设的几个重要名词：光缆骨干层，光缆汇聚层，光缆接入层。
光缆网络分层设置：骨干层、汇聚层、接入层；骨干层：连接主要汇接局、核心路由器等；汇聚层：连接骨干层到业务端局、传输汇接点之间；接入层：从应用层到业务接入点及用户，又分为主干层和配线层(有的外加用户接入层)。
其实在物理建设分层中，骨干层和汇聚层又统称中继层。
我们现在光进铜退的规划首先要从接入层考虑，只有具体的统计了接入层光缆用户的数量，才能有一个准确的数据来计算出汇聚层和骨干层所用光缆和设备的容量。
具体的光缆网络建设方案分析如下:一、光缆用户集中区，主要是指城区写字楼、政府、银行集中区、主要商业区等，光缆用户比较集中的地方，我们现在的考虑要向FT TO/FT TH规划（O和H不是指一个家庭和一个人，而是一个单位或者一个普通的有语音和影像要求的光缆用户），采用主干环（主干光交箱）144-288芯光缆为主，+二级交接区（配线光交箱）48-72芯为主+用户接入层（用户光缆）6-12芯为主。
二、次集中区，主要指郊县乡镇驻地，城乡结合部以及新建厂区，工业区等，FTTB采用大容量光交箱（288-576芯光交）+用户接入层（用户光缆）6-12芯光缆为主。
三、乡镇区，即到农村的光缆建设问题，思路应该定位光缆到村（FT TV），普通业务行政村为12-24芯，用户较多或者考虑3G 基站村为24-48芯光缆，架空为主。
无论是从社会经济发展还是目前光缆用户数量的急增及光材料
光设备的价格下降，还有PON（无源光网络）和CWDM（波分复用）等光通信技术的发展，都可以清楚的体现在人们现在是生活在一个高速发展的信息时代，作为科技革命的第三次飞跃(一、蒸汽机革命；二、电气化革命；三、信息化革命)，通信技术的重要性已经在国计民生中体现的举足轻重。
试想光缆通信技术普遍应用指日可待，所以FTTO/FTTH的规划不能再说是遥遥无期，而现在已经是应该提上正常的建设日程。
无论今后采用哪种网络智能化建设(如NGN，3G等)，都需要一个完整安全的光缆网络来承载，从经济和社会发展的角度来看，网络智能化希望实现的使业务能够“一点部署,全网络使用”；而后网络智能化时候，希望做到的就是接入设备能够“一点接入,全业务使用”。
业务、网络、承载和接入，这四个部分是网络智能化的四大组成部分，四者缺一不可，任何一环节的薄弱，都将影响网络智能化全网的业务实现。
其中目前接入层部分最理想方式就是建设光缆网络。
首先明确光缆建设的几个重要名词：光缆骨干层，光缆汇聚层，光缆接入层。
光缆网络分层设置：骨干层、汇聚层、接入层；
骨干层：连接主要汇接局、核心路由器等；
汇聚层：连接骨干层到业务端局、传输汇接点之间；
接入层：从应用层到业务接入点及用户，又分为主干层和配线层(有的外加用户接入层)。
其实在物理建设分层中，骨干层和汇聚层又统称中继层。
我们现在光进铜退的规划首先要从接入层考虑，只有具体的统计了接入层光缆用户的数量，才能有一个准确的数据来计算出汇聚层和骨干层所用光缆和设备的容量。
具体的光缆网络建设方案分析如下:
一、光缆用户集中区，主要是指城区写字楼、政府、银行集中区、主要商业区等，光缆用户比较集中的地方，我们现在的考虑要向FTTO/FTTH规划（O和H不是指一个家庭和一个人，而是一个单位或者一个普通的有语音和影像要求的光缆用户），采用主干环（主干光交箱）144-288芯光缆为主，+二级交接区（配线光交箱）48-72芯为主+用户接入层（用户光缆）6-12芯为主。
二、次集中区，主要指郊县乡镇驻地，城乡结合部以及新建厂区，工业区等，FTTB采用大容量光交箱（288-576芯光交）+用户接入层（用户光缆）6-12芯光缆为主。
三、乡镇区，即到农村的光缆建设问题，思路应该定位光缆到村（FTTV），普通业务行政村为12-24芯，用户较多或者考虑3G 基站村为24-48芯光缆，架空为主。
环状光缆拓扑，要有公用芯，一般为12-24芯。
“光进铜退”的建设模型：
一、FTTH模式
FTTH(PON) 通过PON 组网，在用户家庭放置具有LAN 和IAD 功能的ONU 来为用户提供语音、视频和数据业务，局端 OLT 实现对多个ONU 业务的汇聚。
组网思路：
（1）OLT 设置在局端或小区机房。
（2）每户设置一个ONU， ONU 内置IAD。
（3）业务承载：语音、数据、IPTV、CATV、VOIP，实现综合通讯业务接入。
（4）主要应用于高端新建小区或者别墅区，该种模式的建网成本较高。
（5）入户线采用用户接入光缆，分光器最好采用集中放置。
二、FTTB模式
光纤到大楼，主要有以下两种建设模式：
（一）FTTB+LAN+IAD
通过在楼道部署支持多个LAN 端口的ONU 为多个用户提供视频和数据业务，局端OLT 实现对多个远端ONU 业务的汇聚。
该种模式满足高带宽业务接入要求，节省纤芯和上行数据端口资源，建网成本较FTTH 模式低。
典型应用情况下，铜线接入距离在100 米以内。
组网思路:
（1）可采用PON 组网或P2P 组网，建议采用PON 组网，用户有特殊需求时可用P2P 组网。
PON 组网时，OLT 设置在局端或小区机房。
（2）ONU 设置在楼内，高层楼宇可用集中放置方式，普通楼盘采用分散放置。
（3）适用于普通新建楼盘和小区，实现家庭综合通讯业务接入。
（4）可以有效降低光纤接入的成本，维护便捷，业务功能齐全。
（二）FTTB+DSL+IAD
通过在楼道部署支持多个DSL 端口的ONU 为多个用户提供视频和数据业务，语音业务有IAD 模块实现，局端OLT 实现对多个远端ONU 业务的汇聚。
组网思路：
（1）考虑到窄带业务的需求，光进铜退，宽窄带同时下沉。
（2）采用PON 组网，ONU 的放置方式依据楼内用户数和原有综合布线方式来设计，铜缆不出楼，原则上不采用多楼共用。
（3）主要用于楼内布线为双绞线的场景。
典型应用情况下，ONU 到用户的铜缆接入距离一般在200m 以内。
（4）用于改造场景，尤其在城市高带宽需求用户的接入改造中可以发挥作用。
三、FTTN模式
光纤到邻里或路边的交接箱或分线箱，主要有两种建设模式：
（一） FTTN+DSL
通过在交接箱附近或集中机房部署支持多个DSL 端口的ONU 为多个用户提供视频和数据业务，局端OLT 实现对多个远端ONU 业务的汇聚。
典型应用情况下，ONU 到用户的铜缆接入距离一般在0.5km-1km 以内。
组网思路：
（1）考虑到原有铜缆资源的盘活，光进铜不退，仅宽带POP 点下沉，未来以VDSL2 为主。
（2）待改造用户多、成片区，采用PON 组网；待改造用户少、较独立，采用P2P 组网。
（3）PON 组网时，选择纯数据口的ONU 设备，DSLAM 设备以FE 口或GE 口上联至ONU，ONU 到用户的铜缆接入距离一般在0.5km-1km 以内。
（4）ONU 作为业务传输通道具有传输网络或汇聚交换机的功能。
（5）用于城市改造场景，城乡结合部、宽带用户量较小的区域改造。
农村改造场景，在用户铜缆接入距离远、宽带不达标的区域改造可发挥作用。
（二）FTTN+AG
利用PON 或P2P 组网，通过部署综合AG 设备为多个用户提供语音、视频和数据业务，局端OLT 实现对多个远端ONU 叠加的综合AG 设备的业务汇聚。
典型应用情况下，综合AG 到用户铜缆接入距离一般在1 公里以内。
组网思路：
（1）考虑到原有铜缆资源的改造，光进铜退，宽窄带POP 点同时下沉。
（2）待改造用户多、成片区，采用PON 组网；待改造用户少、较独立，采用P2P 组网。
（3）宽带设备以ADSL2＋和VDSL2 为主，未来应该以VDSL2 为主。
（4）用于城市改造场景和农村新建场景，在城市用户较集中、宽带用户量一般的住宅区域改造可发挥作用。
（5）AG 设备将用户的语音业务分流到软交换网络，宽带业务分流到IP 城域网，AG 通过PON 网络或光纤直联到软交换网络和IP 城域网。
（6）综合比较机房和室外机柜投资后，选择适合的方式进行建设。
附件
术语解释
∙PON：无源光网络，指局端设备（OLT）与远端/用户端设备（ONU）之间采用点对多点无源光分配网（ODN）的光接入系统。
∙OLT：光线路终端，指光接入网的局端设备。
∙ONU：光网络单元，指光接入网的远端/用户端设备。
∙ODN：光分配网，主要由光缆、光分路器、光连接器等无源器件/设施组成的网络。
∙EPON：基于IEEE 802.3-2005 标准的以太网无源光网络技术，以太网速率为1Gb/s 对称、典型光分路比为1：32。
∙GPON：基于ITU-T G.984 标准的Gbit/s 无源光网络技术，典型速率为下行2.5Gb/s、上行1.25Gb/s，典型光分路比为1：64。
∙FTTH：光纤到用户家庭，用户接入设备部署在用户家里。
∙FTTO：光纤到办公室/公司，用户接入设备部署在办公室/公司。
∙FTTB：光纤到用户楼宇，用户接入设备部署在楼内，典型应用情况下，用户线缆长度在100m～300m 以内。
∙FTTN：光纤到节点，用户接入设备部署在小区机房（或室外机柜），
典型应用情况下，用户铜缆接入距离为500m～1km。
∙IAD：软交换接入层设备，用于将用户的话音业务分组化并接入
到分组交换网络中，其用户端口数一般为几个～几十个。
∙AG：软交换接入层设备，完成电路交换网的承载通道和分组网的
媒体流之间的转换，为用户提供多种类型（如模拟用户、V5 等）
的接入，支持的用户数量通常多于IAD（如几百、几千）。
