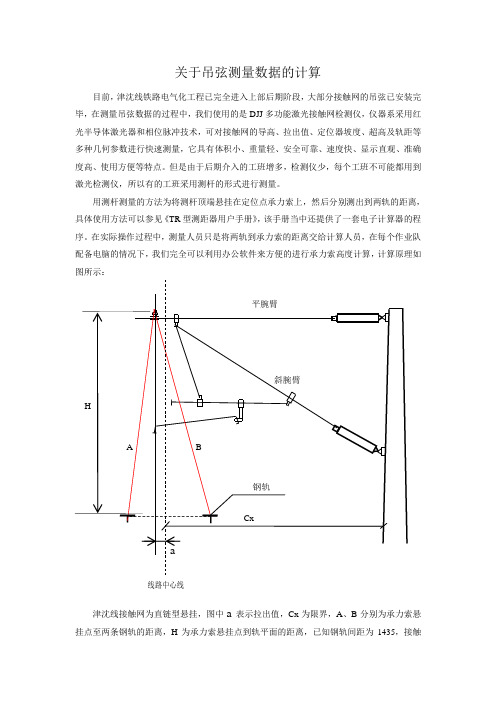

关于吊弦测量数据的计算目前,津沈线铁路电气化工程已完全进入上部后期阶段,大部分接触网的吊弦已安装完毕,在测量吊弦数据的过程中,我们使用的是DJJ多功能激光接触网检测仪,仪器系采用红光半导体激光器和相位脉冲技术,可对接触网的导高、拉出值、定位器坡度、超高及轨距等多种几何参数进行快速测量,它具有体积小、重量轻、安全可靠、速度快、显示直观、准确度高、使用方便等特点。
但是由于后期介入的工班增多,检测仪少,每个工班不可能都用到激光检测仪,所以有的工班采用测杆的形式进行测量。
用测杆测量的方法为将测杆顶端悬挂在定位点承力索上,然后分别测出到两轨的距离,具体使用方法可以参见《TR型测距器用户手册》,该手册当中还提供了一套电子计算器的程序。
在实际操作过程中,测量人员只是将两轨到承力索的距离交给计算人员,在每个作业队配备电脑的情况下,我们完全可以利用办公软件来方便的进行承力索高度计算,计算原理如图所示:线路中心线津沈线接触网为直链型悬挂,图中a表示拉出值,Cx为限界,A、B分别为承力索悬挂点至两条钢轨的距离,H为承力索悬挂点到轨平面的距离,已知钢轨间距为1435,接触线高度为6450,单位均为mm 。
计算过程如下:(1) 计算实际的拉出值a 的大小:因为A 2-(1435/2-a)2=B 2-(1435/2+a)2则 A 2- B 2=(1435/2-a)2-(1435/2+a)2所以 2143522⨯-=A B a (1-1)(2) 根据三角形公式导出承力索高度H 为: 22)21435(a A H --= (1-2)将计算式(1-1)和(1-2)结合则导出承力索高度H 最终计算式为:22222214354)](1435[⨯---=A B A H (1-3)为了计算简便,我们可以在excel 里面输入公式(1-3),例如在A1和B1表格里分别填写A 值和B 值,在C1里面输入:=SQRT(A1^2-(1435^2-(B1^2-A1^2))^2/(4*1435^2))即可得到承力索至轨面的高度。
接触网常用计算公式接触网常用计算公式1. 平均温度t p 和链形悬挂无弛度温度t o 的计算① 2t t tp min max += ② 5-2t t t min max o +=弹 ③ 10-2t t t min max o +=简 式中 t p —平均温度℃(即吊弦、定位处于无偏移状态的温度);t o 弹、t o 简—分别表示弹性链形悬挂和简单链形悬挂的无弛度温度℃;t max —设计最高温度℃;t min —设计最低度℃;2. 当量跨距计算公式∑∑===n i In i I LLLD 113 式中L D —锚段当量跨距(m );).........(3323113n n i I L L L L+++=∑=—锚段中各跨距立方之和; ).........(211n n i I L L L L+++=∑=—锚段中各跨距之和;3. 定位肩架高度B 的计算公式2)101 +(hd h Ie H B ++≈ 式中 B —肩架高度(mm );H —定位点处接触线高度(mm );e —支持器有效高度(mm );I —定位器有效长度(包括绝缘子)(mm );d —定位点处轨距(mm );h —定位点外轨超高(mm );4. 接触线拉出值a 地的计算公式h dH a a -=地 式中 a 地—拉出值标准时,导线垂直投影与线路中心线的距离(mm )。
a 地为正时导线的垂直投影应在线路的超高侧,a 地为负时导线的垂直投影应在线路的低轨侧。
H —定位点接触线的高度(mm );a —导线设计拉出值(mm );h —外轨超高(mm );d —轨距(mm );5. 接触线定位拉出值变化量m ax a ∆的计算公式2max 2max E I I a z z --=∆式中 Δa max —定位点拉出值的最大变化量(mm );Z L —定位装置(受温度影响)偏转的有效长度(mm );max E —极限温度时定位器的最大偏移值(mm );由上式可知 E=0时 Δa=06. 定位器无偏移时拉出值a 15的确定:(取平均温度t p =15℃)max 2115a a a ∆±= 式中 a —导线设计拉出值(mm );Δa max —定位点拉出值的最大变化量(mm );15a —定位器无偏移时(即平均温度时)的拉出值(mm )。
整体吊弦长度计算整体吊弦长度计算是指在建筑结构中,将吊弦的长度计算为整体长度的方法。
吊弦通常用于吊挂悬挂系统,如天花板、吊顶、灯具等,该系统需要满足一定的静力学要求,如稳定性、可靠性和安全性。
因此,正确计算吊弦的长度对于设计和施工至关重要。
1.直线吊弦的计算直线吊弦是指吊弦的轮廓线是一条直线的情况。
在计算直线吊弦的长度时,可以使用三角形或平行四边形的几何性质来确定吊弦的长度。
具体计算步骤如下:1)确定吊弦的起始点和结束点。
2)根据起始点和结束点的位置关系,确定吊弦的直线方程。
3)计算吊弦的长度,可以使用勾股定理或坐标公式求解。
2.曲线吊弦的计算曲线吊弦是指吊弦的轮廓线不是直线,而是一条曲线。
计算曲线吊弦的长度需要考虑曲线的形状和曲线方程的表示方法。
常见的曲线吊弦有圆弧形吊弦和椭圆形吊弦。
具体计算步骤如下:1)确定吊弦的起始点和结束点。
2)根据吊弦的形状选择相应的曲线方程,如圆弧的方程或椭圆的方程。
3)计算曲线的弧长,可以通过积分或参数方程求解。
3.多段吊弦的计算多段吊弦是指吊弦由多个线段组成的情况。
在计算多段吊弦的长度时,需要将各个线段的长度相加,并考虑各个线段之间的转角。
1)确定吊弦的起始点和结束点。
2)选择适当的线段分段数目,将吊弦分割为若干个线段。
3)计算各个线段的长度,可以使用直线的长度计算方法。
4)考虑各个线段之间的转角,确定各个线段之间的连接方式,如直接相连或采用弯头连接。
总结起来,整体吊弦长度的计算方法根据吊弦的类型进行选择。
对于直线吊弦,可以使用几何方法进行计算;对于曲线吊弦,需要根据曲线的形状选择相应的曲线方程并计算弧长;对于多段吊弦,需要将各线段的长度相加,并考虑各个线段之间的转角。
无论吊弦的类型如何,正确进行吊弦长度的计算可以确保结构系统的稳定性和安全性。
吊弦计算Dropper calculation学习目标:掌握整体吊弦的长度计算、制作工艺Learning objective: To master the length calculation and manufacturing process of integrated dropper一、吊弦相关计算Correlation calculation of dropper1、吊弦的布置Arrangement of droppers吊弦一般是均匀布置在跨中,吊弦间距规定为8—12m,从定位点开始向跨中的第一根吊弦,即定位处吊弦的安装位置是有接触悬挂的结构决定的,其他吊弦的位置,在两侧的定位处吊弦间均布。
高铁设计中关于吊弦根数的规定:跨距55—60m时,采用6根整体吊弦,跨距44—55m时,采用5根整体吊弦,36—44m时,采用取消弹性吊弦,采用4根吊弦。
普通线路中,小于40m用4根吊弦;40-59米6根吊弦;60米以上7根吊弦。
The dropper is generally evenly arranged in span, the spacing of dropper is stipulated as 8-12m, starting from anchor point to the first dropper in span, that is, the installation position of dropper at location is determined by structure of overhead contact line/catenary suspension, and the position of other droppers is evenly distributedbetween droppers at location on both sides. In the design of high-speed railway, the number of droppers is stipulated as follows: when span is 55-60m, 6 monolithic droppers are used; when span is 44-55m, 5 monolithic droppers are used;when span is 36-44m, elastic droppers are cancelled and 4 strings are used. In ordinary line, 4 droppers are used for less than 40m; 40-59 meters 6 droppers; 7 droppers above60 meters.如图2-1所示,根据吊弦间距确定吊弦的根数K,不同跨距下吊弦间距由下式计算。
吊弦计算公式
吊弦长度(承力索与接触线中心间距):)()(1022013mm h h h h h h a R R V +++-= 其中:1h 直线无拉出值,两端结构高度为1H 、2H 、预留弛度为0F 时的吊弦长度。
)();()
();()/()/()()(0005.0)
((m);m L (m)
(m);m )()()
)((2))((1500
215002)(/)(/)(8)()())
2(42(2)(100W 121212110002201211m H l kgf V kgf T kgf T 。
m kg ;q m kg q m ,;R m L F m m H x 。
a a m H H x L
a a a h 。
h D x L D x T R T T h 。
h D x L D x h RT T h R x L x h 。
h D
L x l TL x L Vl h l
x D TL l L Vx h 。
V h T D q D x L D x D L F T T T T q T D L qD x L H H H h j j a a j
R R W j W R R V V V j j j 端距离集中荷重至集中荷重接触线额定张力承力索额定张力接触线单位自重接触悬挂单位自重为负为正竖曲线半径跨中预留弛度曲线外轨超高跨距线路的曲线半径悬挂点的距离吊弦距两定位点的拉出值、;两定位点的结构高度、式中符号的意义:响拉出值对吊弦长度的影的增加量竖曲线引起的吊弦长度弦长度的增加量曲线外轨超高引起的吊如果如果增加量所产生的承力索弛度的集中荷重⋂⋃⨯=--
=---+=---⨯⨯+⨯-=-≤<-=≤≤-=---⨯-⨯-⨯+-----+=
补充说明:1、直链型悬挂中,拉出值对吊弦长度的影响一般不计算。
2、曲线外轨超高对吊弦长度的影响为:承力索张力不但没减小反而增大,吊弦应相应加长。
3、注意各参数的单位。
4、跨中预留弛度按设计要求值计算,一般为0.0003~0.0007。
