自动控制原理知识点归纳

@~@自动控制原理知识点总结第一章1.什么是自动控制？（填空）自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。

2.自动控制系统的两种常用控制方式是什么？（填空）开环控制和闭环控制3.开环控制和闭环控制的概念？开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。

闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。

主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。

掌握典型闭环控制系统的结构。

开环控制和闭环控制各自的优缺点？（分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。

）4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断）（1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力（2）、快速性：通过动态过程时间长短来表征的e来表征的（3）、准确性：有输入给定值与输入响应的终值之间的差值ss第二章1.控制系统的数学模型有什么？（填空）微分方程、传递函数、动态结构图、频率特性2.了解微分方程的建立？（1）、确定系统的输入变量和输入变量（2）、建立初始微分方程组。

即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组（3）、消除中间变量，将式子标准化。

将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边3.传递函数定义和性质？认真理解。

（填空或选择）传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比5.动态结构图的等效变换与化简。

三种基本形式，尤其是式2-61。

主要掌握结构图的化简用法，参考P38习题2-9（a）、（e）、（f）。

（化简）等效变换，是指被变换部分的输入量和输出量之间的数学关系，在变换前后保持不变。

自动控制原理重点知识点第一章 绪论P1 自动控制系统（由控制装置和被控对象组成）是指能够对被控制对象的工作状态进行自动控制的系统。

P5 自动控制系统分类：1、线性和非线性2、连续和离散3、自动调节和随动（跟踪） P7 控制系统的基本要求：稳定性高、响应速度快、精确度高。

第二章、 数学基础P13 拉普拉斯变换： δ（t ）→1；1（t ）→1s；21t s→.第三章、 控制系统的数学模型P25 控制系统的数学模型是描述系统内部各物理量之间的关系的数学表达式。

建立方法：分析法和实践法。

简化的数学模型通常是一个线性微分方程。

P26 建立步骤：1、 根据系统或元器件的工作原理，确定系统和各元器件的输入/输出变量。

2、 从输入端开始，按信号的传递顺序，依照各变量所遵循的物理或化学定律，按技术要求忽略一些次要因素，并考虑相邻器件的彼此影响，列出微分方程式或微分方程组。

3、 消去中间变量，求得描述输入量与输出量得微分方程式。

4、 标准化，即将与输入变量有关的各项放在等号右侧，将与输出变量有关的各项放在等号左侧，并按降幂顺序排列。

P29 线性定常系统的传递函数定义为：在零初始条件下，输出量与输入量的拉普拉斯变换之比。

P31 传递函数的几点说明：1、 传递函数只适用于线性定常系统。

2、传递函数是真分式函数。

3、与外作用形式无关。

4、对于MIMO 系统没有统一的传递函数。

5、传递函数不能反映非零初始条件下系统的全部运动规律。

6、一定的传递函数有一定的零极点分布图与之对应。

7、传递函数的几种表示形式。

（略） P32典型环节及其传递函数： 1、比例环节（放大环节）：c （t ）=Kr （t ）； G （s ）=K 2、惯性环节：Td c d t()()c t r t +=； G （s ）=11T s +3、积分环节：c （t ）=()r t dt ⎰； G （s ）=1s4、振荡环节： ()()2222d c dc TTc t r t dtdtξ++=；()222221212nn nG s T s Ts s s ωξξωω==++++5、 微分环节：理想、一阶、二阶分别是()()()()()()()()222,,2dr t dr t dr t d r c t c t r t c t r t dtdtdtdtττξτ==+=++()()()22,1,21G s s G s s G s s s ττξτ==+=++P35结构图：1、 并联、串联。

自动控制原理知识点总结第一章1、自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。

2、被控制量：在控制系统中．按规定的任务需要加以控制的物理量。

3、控制量：作为被控制量的控制指令而加给系统的输入星．也称控制输入。

4、扰动量：干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。

5、反馈：通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。

反送到输入端的信号称为反馈信号。

6、负反馈：反馈信号与输人信号相减，其差为偏差信号。

7、负反馈控制原理：检测偏差用以消除偏差。

将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。

然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。

8、自动控制系统的两种常用控制方式是开环控制和闭环控制。

9、开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。

10、闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。

主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。

11、控制系统的性能指标主要表现在：（1）、稳定性：系统的工作基础。

（2）、快速性：动态过程时间要短，振荡要轻。

（3）、准确性：稳态精度要高，误差要小。

12、实现自动控制的主要原则有：主反馈原则、补偿原则、复合控制原则。

第二章1、控制系统的数学模型有：微分方程、传递函数、动态结构图、频率特性。

2、传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比3、求传递函数通常有两种方法：对系统的微分方程取拉氏变换，或化简系统的动态方框图。

对于由电阻、电感、电容元件组成的电气网络，一般采用运算阻抗的方法求传递函数。

4、结构图的变换与化简化简方框图是求传递函数的常用方法。

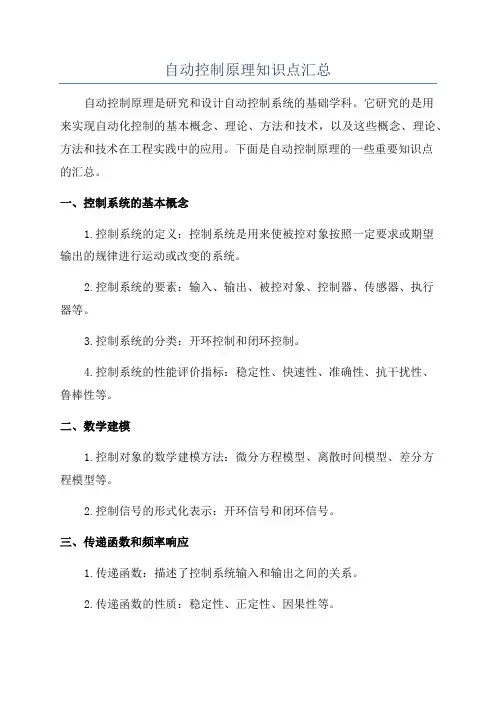

自动控制原理知识点汇总自动控制原理是研究和设计自动控制系统的基础学科。

它研究的是用来实现自动化控制的基本概念、理论、方法和技术，以及这些概念、理论、方法和技术在工程实践中的应用。

下面是自动控制原理的一些重要知识点的汇总。

一、控制系统的基本概念1.控制系统的定义：控制系统是用来使被控对象按照一定要求或期望输出的规律进行运动或改变的系统。

2.控制系统的要素：输入、输出、被控对象、控制器、传感器、执行器等。

3.控制系统的分类：开环控制和闭环控制。

4.控制系统的性能评价指标：稳定性、快速性、准确性、抗干扰性、鲁棒性等。

二、数学建模1.控制对象的数学建模方法：微分方程模型、离散时间模型、差分方程模型等。

2.控制信号的形式化表示：开环信号和闭环信号。

三、传递函数和频率响应1.传递函数：描述了控制系统输入和输出之间的关系。

2.传递函数的性质：稳定性、正定性、因果性等。

3.频率响应：描述了控制系统对不同频率输入信号的响应。

四、稳定性分析和设计1.稳定性的定义：当外部扰动或干扰没有足够大时，系统的输出仍能在一定误差范围内稳定在期望值附近。

2.稳定性分析的方法：根轨迹法、频域方法等。

3.稳定性设计的方法：规定根轨迹范围、引入正反馈等。

五、PID控制器1.PID控制器的定义：是一种用于连续控制的比例-积分-微分控制器，通过调节比例、积分和微分系数来实现对系统的控制。

2.PID控制器的工作原理和特点：比例控制、积分控制、微分控制、参数调节等。

六、根轨迹设计方法1.根轨迹的定义：描述了系统极点随控制输入变化时轨迹的变化规律。

2.根轨迹的特点：实轴特征点、虚轴特征点、极点数量等。

3.根轨迹的设计方法：增益裕量法、相位裕量法等。

七、频域分析与设计1.频率响应的定义：描述了系统对不同频率输入信号的响应。

2.频率响应的评价指标：增益裕量、相位裕量、带宽等。

3.频域设计方法：根据频率响应曲线来调整系统参数。

八、状态空间分析与设计1.状态空间模型：描述了系统状态和输入之间的关系。

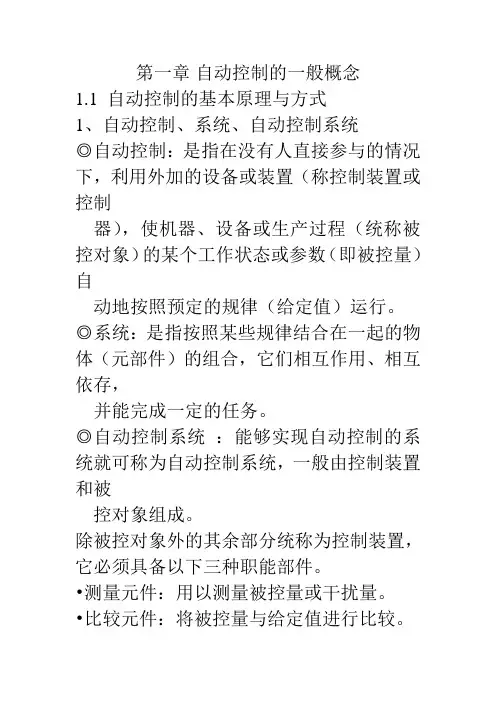

第一节自动控制的基本方式一、两个定义：（1） 自动控制：在没有人直接参与的情况卞，利用控制装置使某种设备、装置或生产过程 中的某些物理屋或工作状态能自动地按照预定规律变化或数值运行的方法，称为自动控制。

（2） 自动控制系统：由控制器（含测量元件）和被控对彖组成的有机整体。

或由相互关联、相互制约、相互影响的一些元部件组成的具有自动控制功能的有机整体。

称为自动控制系统。

在控制系统中，把影响系统输出量的外界输入量称为系统的输入量。

系统的输入屋，通常指两种：给定输入量和扰动输入量。

给定输入量，又常称为参考较输入量，它决定系统输出量的要求值或某种变化规律。

扰动输入量，又常称为干扰输入量，它是系统不希望但又客观存在的外部输入量，例如，电 源电压的波动、环境温度的变化、电动机拖动负载的变化等，都是实际系统中存在的扰动输 入量。

扰动输入量影响给定输入量对系统输出量的控制。

自动控制的基本方式二、基本控制方式（3种）1、开环控制方式⑴定义：控制系统的输出量对系统不产生作用的控制方式，称为开环控制方式。

具有这种控制方式的有机整体，称为开坏控制系统。

如果从系统的结构角度看，开环控制方式也可表达为，没有系统输出量反馈的控制方式。

⑵职能方框图任何开坏控制系统，从组成系统元部件的职能角度看，均可用下面的方框图表示。

2、闭坏控制方式（1）定义：系统输出量直接或间接地反馈到系统的输入端，参予了系统控制的方式,称为闭坏控制方式。

如果从系统的结构看，闭环控制方式也可表达为，有系统输出量反馈的控制方式。

自动控制的基本方式工作原理开环调速结构基础上引入一台测速发电机，作为检测系统输出量即电动机转速并转换为 电压。

反馈电压与给定电压比较（相减）后，产生一偏差电压，经电压和功率放人器放大后去控制 电动机的转速。

当系统处于稳定运行状态时，电动机就以电位器滑动端给出的电压值所对应的希望转速 运行。

当系统受到某种干扰时（例如负载变人），电动机的转速会发生变化（下降），测速反馈扰动输入量输出量电压跟着变化（变小），由于给定电压值未变，偏差电压值发生变化（变人），经放人后使电动机电枢电压变化（提高），从而电动机转速也变化（上升），去减小或消除由于干扰引起的转速偏差。

@~@自动控制原理知识点总结第一章1.什么是自动控制？（填空）自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。

2.自动控制系统的两种常用控制方式是什么？（填空）开环控制和闭环控制3.开环控制和闭环控制的概念？开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。

闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。

主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。

掌握典型闭环控制系统的结构。

开环控制和闭环控制各自的优缺点？（分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。

）4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断）（1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力（2）、快速性：通过动态过程时间长短来表征的e来表征的（3）、准确性：有输入给定值与输入响应的终值之间的差值ss第二章1.控制系统的数学模型有什么？（填空）微分方程、传递函数、动态结构图、频率特性2.了解微分方程的建立？（1）、确定系统的输入变量和输入变量（2）、建立初始微分方程组。

即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组（3）、消除中间变量，将式子标准化。

将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边3.传递函数定义和性质？认真理解。

（填空或选择）传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比5.动态结构图的等效变换与化简。

三种基本形式，尤其是式2-61。

主要掌握结构图的化简用法，参考P38习题2-9（a）、（e）、（f）。

（化简）等效变换，是指被变换部分的输入量和输出量之间的数学关系，在变换前后保持不变。

自动控制原理知识点总结————————————————————————————————作者：————————————————————————————————日期：自动控制原理总结第一章 绪 论技术术语1. 被控对象:是指要求实现自动控制的机器、设备或生产过程。

2. 被控量：表征被控对象工作状态的物理参量(或状态参量)，如转速、压力、温度、电压、位移等。

3. 控制器：又称调节器、控制装置，由控制元件组成，它接受指令信号，输出控制作用信号于被控对象。

4. 给定值或指令信号r(t)：要求控制系统按一定规律变化的信号，是系统的输入信号。

5. 干扰信号n(t)：又称扰动值，是一种对系统的被控量起破坏作用的信号。

6. 反馈信号b(t)：是指被控量经测量元件检测后回馈送到系统输入端的信号。

7. 偏差信号e(t)：是指给定值与被控量的差值，或指令信号与反馈信号的差值。

闭环控制的主要优点：控制精度高，抗干扰能力强。

缺点：使用的元件多，线路复杂，系统的分析和设计都比较麻烦。

对控制系统的性能要求 :稳定性 快速性 准确性稳定性和快速性反映了系统的过渡过程的性能。

准确性是衡量系统稳态精度的指标，反映了动态过程后期的性能。

第二章 控制系统的数学模型拉氏变换的定义:-0()()e d st F s f t t +∞=⎰几种典型函数的拉氏变换1.单位阶跃函数1(t)2.单位斜坡函数3.等加速函数4.指数函数e -at5.正弦函数sin ωt6.余弦函数cos ωt7.单位脉冲函数(δ函数) 拉氏变换的基本法则 1.线性法则 2.微分法则 3.积分法则1()d ()f t t F s s ⎡⎤=⎣⎦⎰L4.终值定理()lim ()lim ()t s e e t sE s →∞→∞==5.位移定理00()e()sf t F s ττ--=⎡⎤⎣⎦Le ()()atf t F s a ⎡⎤=-⎣⎦L传递函数：线性定常系统在零初始条件下，输出信号的拉氏变换与输入信号的拉氏变换之比称为系统(或元部件)的传递函数。

@~@自动控制原理知识点总结第一章1.什么是自动控制？（填空）自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。

2.自动控制系统的两种常用控制方式是什么？（填空）开环控制和闭环控制3.开环控制和闭环控制的概念？开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。

闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。

主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。

掌握典型闭环控制系统的结构。

开环控制和闭环控制各自的优缺点？（分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。

）4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断）（1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力（2）、快速性：通过动态过程时间长短来表征的e来表征的（3）、准确性：有输入给定值与输入响应的终值之间的差值ss第二章1.控制系统的数学模型有什么？（填空）微分方程、传递函数、动态结构图、频率特性2.了解微分方程的建立？（1）、确定系统的输入变量和输入变量（2）、建立初始微分方程组。

即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组（3）、消除中间变量，将式子标准化。

将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边3.传递函数定义和性质？认真理解。

（填空或选择）传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比5.动态结构图的等效变换与化简。

三种基本形式，尤其是式2-61。

主要掌握结构图的化简用法，参考P38习题2-9（a）、（e）、（f）。

（化简）等效变换，是指被变换部分的输入量和输出量之间的数学关系，在变换前后保持不变。

自动控制原理总结第一章 绪 论技术术语1. 被控对象:是指要求实现自动控制的机器、设备或生产过程。

2. 被控量：表征被控对象工作状态的物理参量(或状态参量)，如转速、压力、温度、电压、位移等。

3. 控制器：又称调节器、控制装置，由控制元件组成，它接受指令信号，输出控制作用信号于被控对象。

4. 给定值或指令信号r(t)：要求控制系统按一定规律变化的信号，是系统的输入信号。

5. 干扰信号n(t)：又称扰动值，是一种对系统的被控量起破坏作用的信号。

6. 反馈信号b(t)：是指被控量经测量元件检测后回馈送到系统输入端的信号。

7. 偏差信号e(t)：是指给定值与被控量的差值，或指令信号与反馈信号的差值。

闭环控制的主要优点：控制精度高，抗干扰能力强。

缺点：使用的元件多，线路复杂，系统的分析和设计都比较麻烦。

对控制系统的性能要求 :稳定性 快速性 准确性稳定性和快速性反映了系统的过渡过程的性能。

准确性是衡量系统稳态精度的指标，反映了动态过程后期的性能。

第二章 控制系统的数学模型拉氏变换的定义:-0()()e d st F s f t t+∞=⎰几种典型函数的拉氏变换1.单位阶跃函数1(t)2.单位斜坡函数3.等加速函数4.指数函数e -at5.正弦函数sin ωt6.余弦函数cos ωt7.单位脉冲函数(δ函数)拉氏变换的基本法则1.线性法则2.微分法则3.积分法则1()d ()f t t F s s⎡⎤=⎣⎦⎰L4.终值定理()lim ()lim ()t s e e t sE s →∞→∞==5.位移定理00()e()sf t F s ττ--=⎡⎤⎣⎦L e ()()atf t F s a ⎡⎤=-⎣⎦L 传递函数：线性定常系统在零初始条件下，输出信号的拉氏变换与输入信号的拉氏变换之比称为系统(或元部件)的传递函数。

动态结构图及其等效变换 1.串联变换法则2.并联变换法则3.反馈变换法则4.比较点前移“加倒数”；比较点后移“加本身”。
