蒸压灰砂砖、蒸压粉煤灰砖区别

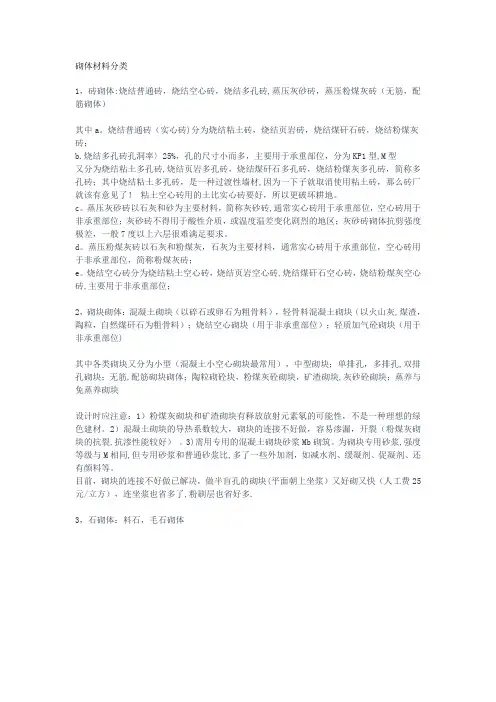

砌体材料分类1，砖砌体:烧结普通砖，烧结空心砖，烧结多孔砖,蒸压灰砂砖，蒸压粉煤灰砖（无筋，配筋砌体）其中a。

烧结普通砖（实心砖)分为烧结粘土砖，烧结页岩砖，烧结煤矸石砖，烧结粉煤灰砖；b.烧结多孔砖孔洞率〉25%，孔的尺寸小而多，主要用于承重部位，分为KP1型,M型又分为烧结粘土多孔砖,烧结页岩多孔砖，烧结煤矸石多孔砖，烧结粉煤灰多孔砖，简称多孔砖；其中烧结粘土多孔砖，是一种过渡性墙材,因为一下子就取消使用粘土砖，那么砖厂就该有意见了！粘土空心砖用的土比实心砖要好，所以更破坏耕地。

c。

蒸压灰砂砖以石灰和砂为主要材料，简称灰砂砖,通常实心砖用于承重部位，空心砖用于非承重部位；灰砂砖不得用于酸性介质，或温度温差变化剧烈的地区；灰砂砖砌体抗剪强度极差，一般7度以上六层很难满足要求。

d。

蒸压粉煤灰砖以石灰和粉煤灰，石灰为主要材料，通常实心砖用于承重部位，空心砖用于非承重部位，简称粉煤灰砖；e。

烧结空心砖分为烧结粘土空心砖，烧结页岩空心砖,烧结煤矸石空心砖，烧结粉煤灰空心砖,主要用于非承重部位；2，砌块砌体：混凝土砌块（以碎石或卵石为粗骨料），轻骨料混凝土砌块（以火山灰,煤渣，陶粒，自然煤矸石为粗骨料）；烧结空心砌块（用于非承重部位）；轻质加气砼砌块（用于非承重部位)其中各类砌块又分为小型（混凝土小空心砌块最常用），中型砌块；单排孔，多排孔,双排孔砌块；无筋,配筋砌块砌体；陶粒砌砼块，粉煤灰砼砌块，矿渣砌块,灰砂砼砌块；蒸养与免蒸养砌块设计时应注意：1）粉煤灰砌块和矿渣砌块有释放放射元素氡的可能性，不是一种理想的绿色建材。

2）混凝土砌块的导热系数较大，砌块的连接不好做，容易渗漏，开裂（粉煤灰砌块的抗裂,抗渗性能较好）。

3)需用专用的混凝土砌块砂浆Mb砌筑。

为砌块专用砂浆,强度等级与M相同,但专用砂浆和普通砂浆比,多了一些外加剂，如减水剂、缓凝剂、促凝剂、还有颜料等。

目前，砌块的连接不好做已解决，做半盲孔的砌块(平面朝上坐浆）又好砌又快（人工费25元/立方），连坐浆也省多了,粉刷层也省好多.3，石砌体：料石，毛石砌体。

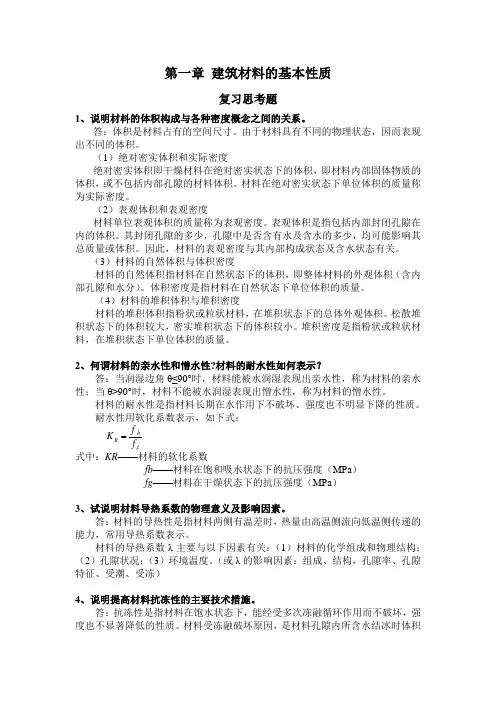

第一章 建筑材料的基本性质复习思考题1、说明材枓的体积构成与各种密度概念之间的关系。

答：体积是材料占有的空间尺寸。

由于材料具有不同的物理状态，因而表现出不同的体积。

（1）绝对密实体积和实际密度绝对密实体积即干燥材料在绝对密实状态下的体积，即材料内部固体物质的体积，或不包括内部孔隙的材料体积。

材料在绝对密实状态下单位体积的质量称为实际密度。

（2）表观体积和表观密度材料单位表观体积的质量称为表观密度。

表观体积是指包括内部封闭孔隙在内的体积。

其封闭孔隙的多少，孔隙中是否含有水及含水的多少，均可能影响其总质量或体积。

因此，材料的表观密度与其内部构成状态及含水状态有关。

（3）材料的自然体积与体积密度材料的自然体积指材料在自然状态下的体积，即整体材料的外观体积（含内部孔隙和水分）。

体积密度是指材料在自然状态下单位体积的质量。

（4）材料的堆积体积与堆积密度材料的堆积体积指粉状或粒状材料，在堆积状态下的总体外观体积。

松散堆积状态下的体积较大，密实堆积状态下的体积较小。

堆积密度是指粉状或粒状材料，在堆积状态下单位体积的质量。

2、何谓材料的亲水性和憎水性?材料的耐水性如何表示？答：当润湿边角θ≤90°时，材料能被水润湿表现出亲水性，称为材料的亲水性；当θ>90°时，材料不能被水润湿表现出憎水性，称为材料的憎水性。

材料的耐水性是指材料长期在水作用下不破坏、强度也不明显下降的性质。

耐水性用软化系数表示，如下式：式中：KR ——材料的软化系数fb ——材料在饱和吸水状态下的抗压强度（MPa ） fg ——材料在干燥状态下的抗压强度（MPa ）3、试说明材料导热系数的物理意义及影响因素。

答：材料的导热性是指材料两侧有温差时，热量由高温侧流向低温侧传递的能力，常用导热系数表示。

材料的导热系数λ主要与以下因素有关：（1）材料的化学组成和物理结构；（2）孔隙状况；（3）环境温度。

（或λ的影响因素：组成、结构，孔隙率、孔隙特征、受潮、受冻）4、说明提高材料抗冻性的主要技术措施。

目前一般建筑工程所用的墙体材料有砖，砌块和板材三大类。

一、砖1、烧结普通砖凡通过焙烧而得的普通砖，称为烧结普通砖。

氧化气氛下可得红砖，还原气氛下可得青砖。

目前主要是粘土砖，但粘土砖耗用大量农田，且生产中会逸放氟、硫等有害气体，能耗高，需限制生产，并逐步淘汰，不少城市已经禁止使用。

按主要原料分为粘土砖（N）、页岩砖（Y）、煤矸砖（M）和粉煤灰砖（F）。

按照GB/T 5101-1998《烧结普通砖》的规定，根据抗压强度可分为MU30、MU25、MU20、MU15、MU10五个强度等级；且强度和抗风化性能合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂等项指标划分为三个等级：优等品（A）、一等品（B）和合格品（C）。

烧结普通砖具有自重大、体积小、生产能耗高和施工效率低等缺点。

泛霜是指粘土原料中的可溶性盐类，随着砖内水分蒸发而在砖表面产生的盐析现象，一般在砖表面形成絮团状斑点的白色粉末。

轻微泛霜就能对清水墙建筑外观产生较大的影响。

中等程度泛霜的砖用于建筑中的潮湿部位时，7～8年后因盐析结晶膨胀将使砖体的表面产生粉化剥落，在干燥的环境中使用约10年后也将脱落。

严重泛霜对建筑结构的破坏性更大。

优等品无泛霜；一等品不允许出现中等泛霜；合格品不允许出现严重泛霜。

当生产粘土砖的原料含有石灰石时，则焙烧砖时石灰石会煅烧成生石灰留在砖内，这时的生石灰为过烧生石灰，这些生石灰在砖内会吸收外界的水分，消化并产生体积膨胀，导致砖发生膨胀性破坏，这种现象称为石灰爆裂。

优等品不允许出现最大破坏尺寸大于2 mm的爆裂区域；合格品不允许出现最大破坏尺寸大于15 mm的爆裂区域。

砖的产品标记按照产品名称、品种、强度等级和标准编号的顺序写出。

例如，页岩砖、强度等级MU15、优等品，则其标记应写为：烧结普通砖 Y MU15 A GB/T 5101各强度等级的砖应符合表5-1的规定。

标准尺寸为2 400 mm×115 mm×53 mm。

程中最重要的环节之一，包括四个生产工序：加料，加压，出坯，取坯码坯。

11.灰砂砖的养护、堆放和运输（1）灰砂砖制作采用天然自然养护时，在早期阶段适量喷水养护后，必须有一定时期的干燥工序，以保证灰砂砖出厂时相对含水率符合要求。

（2）灰砂砖搬离成型机后，应码放在有防雨设施、通风良好的工棚内；如果露天堆放，顶面应用防雨布覆盖，并且保持侧面通风流畅。

底部用木制托盘支垫，不允许直接贴地堆放。

灰砂砖应按产品等级分别堆放，并设置标志。

堆放高度不宜超过1.6 米。

（3）灰砂砖的运输、装卸过程中，严禁抛掷和倾倒。

进入施工现场，应按产品等级分别堆放整齐，加盖防雨布，防止日晒雨淋。

砌筑用砖的种类1. 砌筑用砖有烧结普通砖、蒸压灰砂砖、烧结多孔砖、烧结空心砖、粉煤灰砖及非烧结普通粘土砖等。

1.1 烧结普通砖：烧结普通砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备，入窑焙烧而成的实心砖。

1.2 蒸压灰砂砖：蒸压灰砂砖是以石灰和砂为主要原料，经胚料制备、压制成型，高压蒸汽养护而成的实心砖。

其强度等级有MU10、MU15、MU20、MU25四个等级。

砖的规格为240㎜×115㎜×53㎜。

1.3 烧结多孔砖：烧结多孔砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备，入窑焙烧而成的，有许多小圆孔。

其强度等级有MU7.5、MU10、MU15、MU20、MU25、MU30六个等级。

砖的规格有190㎜×190㎜×90㎜及240㎜×115㎜×90㎜。

1.4 烧结空心砖：烧结空心砖是以粘土、页岩、煤矸石等为主要原料，经胚料制备，入窑焙烧而成的，有少量大方孔。

其强度等级有MU2、MU3、MU5三个等级。

常有规格为290㎜×190㎜×90㎜及290㎜×290㎜×190㎜等。

1.5 粉煤灰砖：粉煤灰砖是以粉煤灰、石灰为主要原料，经胚料制备、压制成型，高压或常压，蒸汽养护而成的实心砖。

其强度等级有MU7.5、MU10、MU15、MU20四个等级。

砖的规格为240㎜×115㎜×53㎜。

1.6 非烧结普通粘土砖：非烧结普通粘土砖简称免烧砖，是以粘土为主要原料，经粉碎、搅拌、压制成型，自然养护而成的实心砖，其强度等级有MU7.5、MU10、MU15三个等级。

砖的规格为240㎜×115㎜×53㎜。

2. 多孔砖与空心砖的区别：多孔砖与空心砖的主要原料有粘土、页岩、煤矸石等，均经焙烧儿制成。

2.1 多孔砖是孔洞率等于或大于15%，孔的尺寸小而数量多的砖。

常用于承重部位，砌筑时砖的孔洞呈垂直方向。

1.烧结普通砖国家标准GB5101-2003《烧结普通砖》规定，凡以黏土、页岩、煤矸石和粉煤灰等为主要原料，经成型、焙烧而成的实心或孔洞率不大于15%的砖，称为烧结普通砖。

烧结普通砖分烧结粘土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖等。

通常尺寸为240mm×115mm×53mm（下图）（烧结多孔砖）2.烧结多孔砖（上图）以粘土、页岩、煤矸石、粉煤灰、淤泥（江河湖淤泥）及其它固体废弃物等为主要原料，经焙烧而成，主要用于建筑物承重部位。

3.蒸压灰砂砖（下图）蒸压灰砂砖适用于各类民用建筑、公用建筑和工业厂房的内、外墙，以及房屋的基础。

是替代烧结粘土砖的产品。

蒸压灰砂砖以适当比例的石灰和石英砂、砂或细砂岩，经磨细、加水拌和、半干法压制成型并经蒸压养护而成。

（粉煤灰砖）4.粉煤灰砖（上图）粉煤灰砖的主要原材料是粉煤灰、石灰、石膏、电石渣、电石泥等工业废弃固态物。

5.混凝土小型空心砌块混凝土小型空心砌块是以水泥为胶凝材料，添加砂石等粗细为骨料，经计量配料、加水搅拌，振动加压成型，经养护制成的具有一定空心率的砌块材料。

6.轻骨料混凝土小型空心砌块轻骨料混凝土小型空心砌块是以水泥和轻质集料为主要原料,按一定的配合比拌制成轻骨料混凝土拌合物,经砌块成型机成型与适当养护制成的轻质墙体材料。

轻质骨料根据其来源可以划分为三类:①天然轻骨料;②工业废渣轻骨料;③人造轻骨料。

7.空心砖空心砖分为水泥空心砖，粘土空心砖，页岩空心砖。

8. 蒸压加气混凝土砌块蒸压加气混凝土砌块是用钙质材料（如水泥、石灰）和硅质材料（如砂子、粉煤灰、矿渣）的配料中加入铝粉作加气剂，经加水搅拌、浇注成型、发气膨胀、预养切割，再经高压蒸汽养护而成的多孔硅酸盐砌块。

砌体结构的材料有哪些？
1）块材：
①烧结普通砖（含普通粘土砖）、烧结多孔砖等的强度等级（根据抗压强度平均值和强度标准值来划分为五个等级）：MU30、MU25、MU20、MU15和MU10；烧结普通砖强度等级是通过取10块砖试样进行抗压强度试验。

②蒸压灰砂砖、蒸压粉煤灰砖的强度等级（根据其抗压强度和抗折强度试验进行确定，分为4个等级）：MU25、MU20、MU15和MU10；
③蒸压加气混凝土砌块的强度等级：根据抗压强度分为A1.0、A2.0、A2.5、A3.5、A5.0、A7.5、A10.0七个级别；按照体积密度（干密度）分级为B03、B04、B05、B06、B07和B08六个级别。

（生产龄期超过15天才能使用）
④石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30和MU20；
（2）砌筑砂浆：
一般分为M15、M10、M7.5、M5、M2.5共5个等级。

（施工时，现场需留置砂浆试块，标准养护28天后送有资质的检测单位检测）。

①水泥砂浆（由砂+水泥+水拌合而成，防潮性能较好；常用于0.000以下地下工程和常年处于潮湿环境中的砌体砌筑、潮湿环境中的墙面抹面）。

施工规范规定：施工中用水泥砂浆代替水泥混合砂浆，应按设计规定的砂浆强度等级提高一级。

所以，施工中不能任意用同强度水泥砂浆。

蒸压粉煤灰砖、蒸压灰砂砖生产工艺参数（供一般参使用）
一、主要原材料质量要求
1、生石灰
经粉磨后，88微米孔筛筛余量小于15%
2、电石渣
3、粉煤灰
粉煤灰细度一般范围为88微米孔筛筛余量10—30%。

4、砂
用于制造灰砂砖的砂颗粒级配要求
其中最大粒径不大于5mm
用于粉煤灰砖中作为骨料的砂
宜用粗砂，不宜用细砂，砂中的最大颗粒粒径不大于10mm。

5、煤渣
用于粉煤灰砖作为骨料煤渣质量要求
（注：体积安定性是一种物理检验方法，主要检验煤渣中是否存在有害的过烧氧化钙，过烧氧化镁僵块。

）
煤渣经破碎后，其最大颗粒粒径不大于10mm。

二、配合比
粉煤灰砖配合比（均指干物料用量）
25.020.0)
(-=干物料总量
包括消化后的二次加水总用水量
灰砂砖配合比（均指干物料用量）
15.012.0)
(-=干物料总量
包括消化后的二次加水总用水量
三、 生产工艺参数 1、 消化过程
2、 粉煤灰砖混合料的输碾过程
3、 压制成型过程
4、 蒸压养护过程
包括进釜出釜总生产周期为12—14小时
注:如蒸压釜为16大气压釜，可采用13大气压蒸压养护，其产品质量更好。

四、各种原材料自然容重
五、单位产品原材料用量
蒸压粉煤灰砖单位为每1千块砖
蒸压灰砂砖单位为每1千块砖
上述用量为理论用量，实际生产用量（包括生产过程损失、废品损失）应乘以1.10系数。

蒸压粉煤灰砖标准蒸压粉煤灰砖是一种新型环保建材，具有优异的性能和广泛的应用前景。

为了规范蒸压粉煤灰砖的生产和使用，制定了一系列的标准，以确保其质量和安全性。

本文将对蒸压粉煤灰砖标准进行详细介绍，希望能够为相关行业提供参考。

首先，蒸压粉煤灰砖的标准主要包括产品分类、技术要求、检验方法、质量评定、包装、运输和储存等内容。

其中，产品分类是根据蒸压粉煤灰砖的用途和性能特点进行划分，以便于生产和使用时的选择。

技术要求则是对蒸压粉煤灰砖的物理性能、化学性能、耐久性能等进行规定，以确保其符合相关的标准和规范。

检验方法是对蒸压粉煤灰砖进行质量检验时所需遵循的程序和方法，以保证检验结果的准确性和可靠性。

质量评定是对蒸压粉煤灰砖的质量进行评定和分类，以便于消费者和施工单位进行选择和使用。

包装、运输和储存则是对蒸压粉煤灰砖在生产、运输和使用过程中的相关要求和注意事项，以确保其质量和安全性。

其次，蒸压粉煤灰砖的标准制定是为了保障其质量和安全性，促进其在建筑行业的广泛应用。

蒸压粉煤灰砖具有高强度、耐久性好、抗渗透性强、保温隔热性能好等优点，适用于各种建筑结构和地下工程。

同时，蒸压粉煤灰砖的生产和使用对环境保护和资源利用具有重要意义，符合国家和社会的可持续发展战略。

因此，制定和实施相关的标准对于规范蒸压粉煤灰砖的生产和使用、提高其质量和安全性、推动其产业化和市场化具有重要意义。

最后，蒸压粉煤灰砖标准的制定是一个系统工程，需要相关部门和专家学者的共同努力和参与。

在制定过程中，需要充分考虑蒸压粉煤灰砖的生产和使用实际情况，借鉴国际先进经验和成果，确保标准的科学性、合理性和可操作性。

同时，需要加强对蒸压粉煤灰砖的宣传和推广，提高相关行业和社会公众对蒸压粉煤灰砖的认识和了解，促进其在建筑行业的广泛应用和推广。

综上所述，蒸压粉煤灰砖标准的制定对于规范蒸压粉煤灰砖的生产和使用、提高其质量和安全性、促进其产业化和市场化具有重要意义。

希望相关行业和社会各界能够共同关注和支持蒸压粉煤灰砖标准的制定和实施，推动蒸压粉煤灰砖产业的健康发展和可持续发展。

1、蒸压灰砂砖适用于各类民用建筑、公用建筑和工业厂房的内、外墙，以及房屋的基础。

是替代烧结粘土砖的产品。

蒸压灰砂砖以适当比例的石灰和石英砂、砂或细砂岩，经磨细、加水拌和、半干法压制成型并经蒸压养护而成.
蒸压灰砂砖的原料主要为砂,推广蒸压灰砂砖取代粘土砖对减少环境污染，保护耕地,改善建筑功能有积极作用.对蒸压灰砂砖的性能进行分析、研究，对蒸压灰砂砖应用中存在的问题进行探讨，并提出了设计和施工中应采取的技术措施。

蒸压灰砂砖是以砂、石灰为主要原料，经坯料制备，压制成型、蒸压养护而成的实心砖,简称灰砂砖,测试结果证明，蒸压灰砂砖,既具有良好的耐久性能,又具有较高的墙体强度.(容积20KN/m³)
2、粉煤灰砖是指以粉煤灰、石灰或水泥为主要原料，掺加适量石膏和集料经混合料制备、压制成型、高压或常压养护或自然养护而成的粉煤灰砖。

蒸压粉煤灰砖是指经高压蒸汽养护制成的粉煤灰砖。

蒸压粉煤灰砖的抗压强度一般均较高，可达到20MPa或15MPa,至少可达到10MPa，能经受15次冻融循环的抗冻要求。

另外，粉煤灰砖是一种有潜在活性的水硬性材料，在潮湿环境中能继续产生水化反应而使砖的内部结构更为密实，有利于强度的提高。

（容积17KN/m³）。

砖的尺寸偏差规范标准砖尺寸为240mm×115mm×53mm的实心砖。

非烧结砖：不经焙烧而制成的砖均为非烧结砖。

目前应用最广的是蒸养（压）砖，这类砖是以含钙材料（石灰、电石渣等）和含硅材料（砂子、粉煤灰、煤矸石灰渣等）与水拌合经压制成型，常压（蒸压）或高压（蒸压）而成。

主要品种为灰砂砖、粉煤灰砖、炉渣砖等。

（一）、蒸压灰砂砖以石灰、砂子为原料，经配料、拌和、压制成型和蒸压（175~191℃、0.8~1.2MPa）养护而制成的。

用料中石灰约占10%~20% (二)、蒸压(养)粉煤灰砖利用电厂废料粉煤灰为主要原料，掺入适量石灰和和石膏或再加入部分炉渣等，经配料，拌合，压制成型，常压或高压蒸养而成的空心砖。

尺寸同普通烧结砖。

（三）、炉渣砖以煤燃烧后的炉渣（煤渣）为主要原料，加入适量的石灰或电石渣、石膏等原料，混合、搅拌、成型、蒸汽养护等而制成的砖。

回答人的补充 2009-09-08 23:39蒸压灰砂砖标准：1主题内容与适用范围本标准规定了蒸压灰砂砖（以下简称灰砂砖）的产品分类、技术要求、试验方法、检验规则、产品合格证、堆放和运输。

本标准适用于以石灰和砂为主要原料，经坯料制备、压制成型、蒸压养护而成的实心灰砂砖。

本标准规定的灰砂砖不得用于长期受热200℃以上、受急冷急热和有酸性介质侵蚀的建筑部位。

2引用标准GB2542砌墙砖（外观质量、抗压、抗折强度、抗冻性能）检验方法GB5348砖和砌块名词术语3产品分类3．1产品规格3．1．1砖的外形为矩形体。

3．1．2砖的公称尺寸为：长度240mm，宽度115mm，高度53mm。

3．2产品等级3．2．1根据抗压强度和抗折强度，强度级别分为251)，201)，151)，102)级。

3．2．2根据尺寸偏差和外观分为：a．优等品——Ａ；b．一等品一一Ｂ；c．合格品一一Ｃ。

3．3产品标记灰砂砖产品标记采用强度级别、产品等级、标准编号的顺序打印，示例如下：强度级别为20级，优等品的灰砂砖：LSB－20－A－GB l1945注：1） 15级以上的砖可用于基础及其他建筑部位。

最全的建筑用砖的详细种类和介绍砖：建筑用的人造小型块材，分烧结砖（主要指粘土砖）和非烧结砖（灰砂砖、粉煤灰砖等），俗称砖头。

《一》：烧结砖：凡以粘土、页岩、煤矸石或粉煤灰为原料，经成型和高温焙烧而制得的用于砌筑承重和非承重墙体的砖统称为烧结砖。

根据原料不同分为烧结粘土砖、烧结粉煤灰砖、烧结页岩砖等。

烧结砖分为烧结普通砖，烧结多孔砖和烧结空心砖（一）：烧结普通砖对实心或孔洞率小于25%的烧结砖，称为烧结普通砖。

（二）：烧结多孔砖是以粘土、页岩或煤矸石为主要原料烧制而成的孔洞率超过25%，孔尺寸小而多，且为竖向孔的主要用于结构承重的多孔砖。

多孔砖使用时孔洞方向平行于受力方向；空心砖的孔洞则垂直于受力方向。

多孔砖常用作六层以下的承重砌体。

（三）：烧结空心砖是以粘土、页岩或煤矸石为主要原料烧制而成的孔洞率大于35%，孔尺寸大而少，且为水平孔的主要用于非承重部位的空心砖。

空心砖则常用于非承重砌体。

《二》：非烧结砖：不经焙烧而制成的砖均为非烧结砖。

如碳化砖、免烧免蒸砖、蒸养（压）砖等。

目前，应用较广的是蒸养（压）砖。

这类砖是以含钙材料（石灰、电石渣等）和含硅材料（砂质、煤粉灰、煤矸石灰渣、炉渣等）与水拌和，经压制成型，在自然条件下或人工水热合成条件（蒸养或蒸压）下，反应生成以水化硅酸钙、水化铝酸钙为主要胶结料的硅酸盐建筑制品。

主要品种有灰砂砖、粉煤灰砖、炉渣砖等。

非烧结砖大概分为：1、蒸压灰砂砖，2、蒸压（养）粉煤灰砖，3、炉渣砖（一）：蒸压灰砂砖（LSB）,是以石灰、砂子为原料（也可加入着色剂或掺和剂），经配料、拌和、压制成型和蒸压养护（175～191℃,0.8～1.2MPa的饱和蒸汽）而制成的。

用料中石灰占10%--20%。

（灰砂砖有彩色（Co）和本色（N）两类。

）（二）：粉煤灰砖，是利用电厂废料粉煤灰为主要原料，掺入适量的石灰和石膏或再加入部分炉渣等，经配料、拌和、压制成型、常压或高压增资养护而成的实心砖。

第一章导引课后思考题：1.结合“因地制宜、因材致用”原则，分别谈一下各种砌体材料的特点、应用要求。

1：a、烧结多孔砖：特性：除和普通粘土砖一样有较高的抗压强度、耐腐蚀性及耐久性外，并具有容重轻，保温性能好等特点。

适用范围：可用于工业与民用建筑的承重墙体。

b、烧结空心砖和空心砌块：特性：具有孔率大、重量轻、隔音、隔热、保温性能好等特点，砌筑与粉刷均很方便。

适用范围：主要应用于非承重分隔墙及框架结构的填充墙等。

c、蒸压灰砂砖：特性：具有几何尺寸准确，外形美观，强度高，砌体表面光滑平整的特性。

适用范围：150号以上的砖可用于基础及其它建筑部位；100号砖可用于防潮层以上的建筑部位。

d、砌块类混凝土小型空心砌块：特性：具有强度高、自重轻、砌筑方便、墙面平整度好、施工效率高等优点。

适用范围：尤其是多层建筑的承重墙体及框架结构填充墙。

e、轻集料混凝土小型空心砌块：特性：具有自重轻、施工方便、砌筑效率高等优点。

适用范围：框架结构的填充墙，各类建筑非承重墙及一般低层建筑墙体。

f、蒸压加气混凝土砌块：特性：具有容重轻、保温隔热性能好的特点。

适用范围：多层及高层建筑的分户墙，分隔墙和框架结构的填充墙及三层以下的房屋承重墙。

2.以一个典型的分析古建筑为例，分析其可靠性以及能够保存至今的原因。

3.常见的砌体结构主要应用于建筑物的什么构件？为什么？a、砌体结构墙体是主要承重构件，承受竖向荷载和水平地震。

作用：砌体具有脆性性质，抗剪，抗拉和抗弯能力都很低，房屋的整体延性较差，凡未经合理抗震设计的砌体房屋，破坏均相当严重，8度到10度区均有倒塌。

b、砖垛：以砖为建筑材料砌筑而成的墙或某些建筑物突出的部分，有支撑或掩蔽作用，砖垛是建筑中重要的组成部分，常布置于墙的转角及纵横墙交接处等，用以承重，相当于柱子，其上布梁。

C、隔墙：把一个结构(如房屋、房间或围栏)的一部分同另一部分分开的内墙。

既分隔建筑物内部空间的墙。

隔墙不承重，一般要求轻、薄，有良好的隔声性能。

蒸压粉煤灰砖、蒸压灰砂砖砌体本章适用于一般工业与民用建筑承重结构的蒸压灰砂砖和蒸压粉煤灰砖砌筑工程。

一、材料要求（一）砖：品种、强度等级必须符合设计要求，并有出厂合格证、产品性能检测报告。

进场使用前，应施工时所用的蒸压砖的产品龄期不应小于28d ，不宜小于35d. 地基基础施工宜用蒸压粉煤灰砖。

蒸压粉煤灰砖、蒸压灰砂砖不得用于酸性介质的地基土中。

（二）水泥：1一般宜采用32.5 级的普通硅酸盐水泥或矿渣硅酸盐水泥。

2水泥进场使用前，应分批对其强度、凝结时间、安定性进行复验。

3当在使用中对水泥的质量有怀疑或水泥出厂超过3 个月（快硬硅酸盐水泥超过1 个月）时，应复查试验，并按结果使用．4不同品种的水泥不得混合使用。

（三）砂：用中砂，砂浆的砂含泥量不超过5% ，得含有草根等杂物。

使用前应用5mm 孔的筛子过筛。

（四）掺合料：混合砂浆采用石灰膏、粉煤灰和磨细生石灰粉等，磨细生石灰粉熟化时间不得少于2d 。

（五）其他材料：墙体拉结筋及预埋件、刷防腐剂的木砖。

二、主要机具应备有搅拌机、磅秤、垂直运输设各、大铲、刨铸、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。

三、作业条件（一）基础墙砌筑：参见本篇第1 章1.3.1 条。

（二）墙体砌筑：1完成室外及房心回填土，安装好沟盖板。

2办完地基、基础工程隐检手续。

3按标高抹好水泥砂浆防潮层。

4弹好轴线、墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。

5按设计标高要求立好皮数杆，皮数杆的间距以15〜20m为宜。

6砂浆由试验室做好试配，准备好砂浆试模（6块为一组）。

四、操作工艺（一）工艺流程：（1 ）基础：（2）墙体:（二）砖浇水：砖必须在砌筑前一天浇水湿润，不得随浇随砌，含水率为8%〜12%，常温施工不得用干砖上墙；不得使用含水率达饱和状态的砖砌墙。

（三）砂浆搅拌：1砂浆配合比应采用重量比，计量精度水泥为土2%，砂、灰膏控制在土5%以内。
