课程设计说明书河南科技大学设计题目设计“推动架”零件的机械加工工艺题目: 设计推动架零件的机械加工工艺设计内容： 1.零件图 1张2.毛坯图 1张3.机械加工工艺过程卡片 2张4.机械加工工序卡片 12张5. 工装设计装配图 4张6. 工装设计零件图 4张7. 课程设计说明书 1份班级机械一班学生指导教师2010年 3 月目录绪论............................................................................................ . (1)第1章引言................................................ .............................. (2)1.1机械加工工艺规程制订 (2)1.2机械加工工艺规程的种类 (3)1.3制订机械加工工艺规程的原始资料 (3)第2章零件的分析 (4)2.1零件的作用.................................... ............ ...... ......... (4)2.2零件的工艺分析.................. ..................... ............ ... (4)第3章选择毛坯，确定毛坯尺寸，设计毛坯图 (5)第4章选择加工方法，制定工艺路线 (7)4.1机械加工工艺设计......... ............... ......... .................. (7)4.2制定机械加工工艺路线... ............ ............ .................. (7)4.3工艺方案的比较与分析 (8)第5章选择加工设备及刀具、夹具、量具 (10)5.1选择加工设备与工艺设备 (10)5.2确定工序尺寸 (11)第6章确定切削用量及基本时间 (13)6.1 工序Ⅰ切削用量及基本时间的确定............... (13)6.2 工序Ⅱ切削用量及基本时间的确定......... (14)6.3工序Ⅲ切削用量及基本时间的确定 (15)6.4 工序Ⅳ切削用量及基本时间的确定...... ...... ..................... (16)6.5工序Ⅴ切削用量及基本时间的确定 (17)6.6 工序Ⅵ的切削用量及基本时间的确定............ ............... ............ (18)6.7工序Ⅷ的切削用量及基本时间的确定 (18)6.8 工序Ⅸ的切削用量及基本时间的确定...... ........................ ............ (20)第7章夹具设计 (23)7.1 钻扩铰φ16孔的钻夹具设计 (23)7.2 钻M8底孔φ6.6，攻M8孔的钻床夹具设计 (26)7.3 钻.攻M8螺孔的钻床夹具设计 (29)7.4 铣槽6x1、6x9铣床夹具设计 (32)结论............................................. ........................ (34)参考文献...................................................... ........................ (38)3D效果图 (39)附录一............................................. ........................ (40)附录二............................................. ........................ (42)绪论本文是有关推动架工艺步骤的说明和机床夹具设计方法的具体阐述。

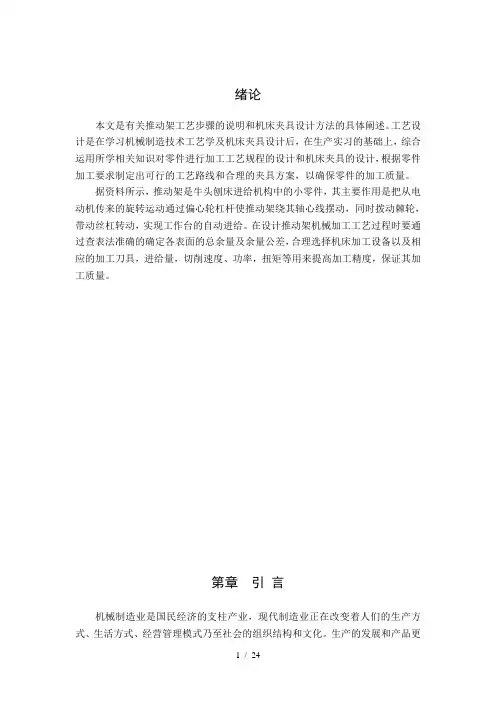

工艺设计是在学习机械制造技术工艺学及机床夹具设计后，在生产实习的基础上，综合运用所学相关知识对零件进行加工工艺规程的设计和机床夹具的设计，根据零件加工要求制定出可行的工艺路线和合理的夹具方案，以确保零件的加工质量。
据资料所示，推动架是牛头刨床进给机构中的小零件，其主要作用是把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕其轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。
在设计推动架机械加工工艺过程时要通过查表法准确的确定各表面的总余量及余量公差，合理选择机床加工设备以及相应的加工刀具，进给量，切削速度、功率，扭矩等用来提高加工精度，保证其加工质量。
第1章引言机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。
生产的发展和产品更新换代速度的加快，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺等提出了要求。
在实际生产中，由于零件的生产类型、形状、尺寸和技术要求等条件不同，针对某一零件，往往不是单独在一种机床上用某一种加工方法就能完成的，而是需要经过一定的工艺过程。
因此，我们不仅要根据零件具体要求，选择合适的加工方法，还要合理地安排加工顺序，一步一步地把零件加工出来。
1.1机械加工工艺规程制订1.1.1生产过程与机械加工工艺过程生产过程是指将原材料转变为成品的全过程。
它包括原材料的运输、保管于准备，产品的技术、生产准备、毛坯的制造、零件的机械加工及热处理，部件及产品的装配、检验调试、油漆包装、以及产品的销售和售后服务等。
机械工工艺过程是指用机械加工方法改变毛坯的形状、尺寸、相对位置和性质使其成为零件的全过程。
机械加工工艺过程的基本单元是工序。
工序又由安装、工位、工步及走刀组成。
规定产品或零件制造过程和操作方法等工艺文件，称为工艺规程。
机械加工工艺规程的主要作用如下：1.机械加工工艺规程是生产准备工作的主要依据。
根据它来组织原料和毛坯的供应，进行机床调整、专用工艺装备的设计与制造，编制生产作业计划，调配劳动力，以及进行生产成本核算等。
2.机械加工工艺规程也是组织生产、进行计划调度的依据。
有了它就可以制定进度计划，实现优质高产和低消耗。
3.机械加工工艺规程是新建工厂的基本技术文件。
根据它和生产纲领，才能确定所须机床的种类和数量，工厂的面积，机床的平面布置，各部门的安排。
1.2机械加工工艺规程的种类机械加工工艺过程卡片和机械加工工序卡片，是两个主要的工艺文件。
对于检验工序还有检验工序卡片；自动、半自动机床完成的工序，还有机床调整卡片。
机械加工工艺过程卡片是说明零件加工工艺过程的工艺文件。
机械加工工序卡片是每个工序详细制订时，用于直接指导生产，用于大批量生产的零件和成批生产中的重要零件。
1.3制订机械加工工艺规程的原始资料制订机械加工工艺规程时，必须具备下列原始资料：1.产品的全套技术文件，包括产品的全套图纸、产品的验收质量标准以及产品的生产纲领。
2.毛坯图及毛坯制造方法。
工艺人员应研究毛坯图，了解毛坯余量，结构工艺性，以及铸件分型面，浇口、冒口的位置，以及正确的确定零件的加工装夹部位及方法。
3.车间的生产条件。
即了解工厂的设备、刀具、夹具、量具的性能、规格及精度状况；生产面积；工人的技术水平；专用设备；工艺装备的制造性能等。
4.各种技术资料。
包括有关的手册、标准、以及国内外先进的工艺技术等。

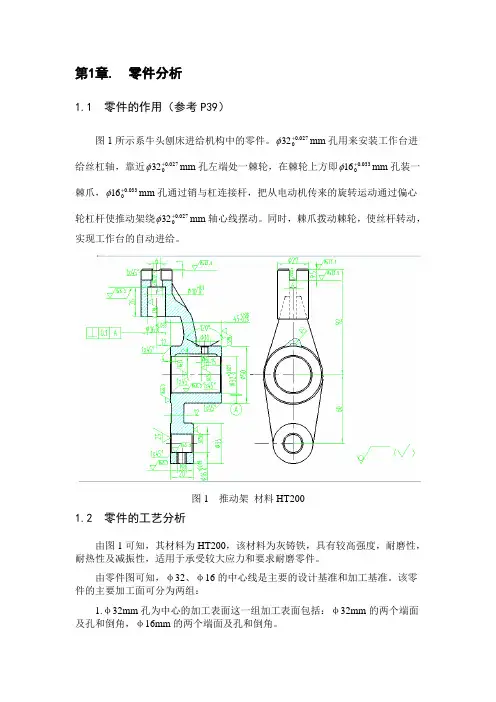

第2章零件的分析2.1零件的作用据资料所示，可知该零件是B6065牛头刨床推动架，是牛头刨床进给机构的中小零件，φ32mm孔用来安装工作台进给丝杠轴，靠近φ32mm孔左端处一棘轮，在棘轮上方即φ16mm孔装一棘爪，φ16mm孔通过销与杠连接杆，把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕φ32mm轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。

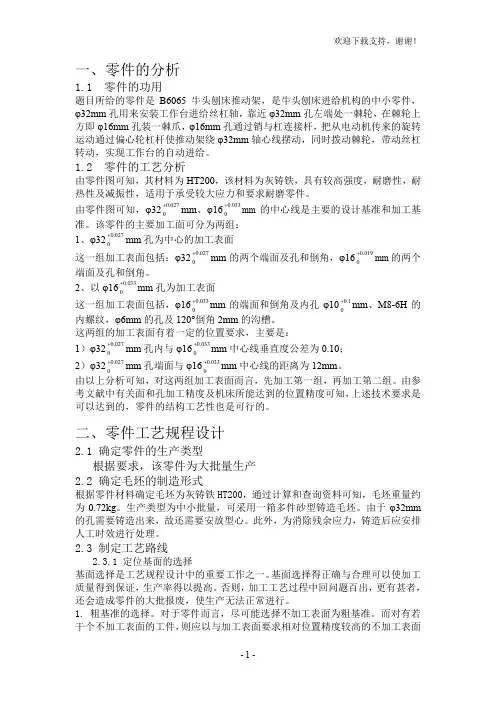

2.2零件的工艺分析由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。
由零件图可知，φ32、φ16的中心线是主要的设计基准和加工基准。
该零件的主要加工面可分为两组：1.φ32mm孔为中心的加工表面这一组加工表面包括：φ32mm的两个端面及孔和倒角，φ16mm的两个端面及孔和倒角。
2.以φ16mm孔为加工表面这一组加工表面包括，φ16mm的端面和倒角及内孔φ10mm、M8-6H的内螺纹，φ6mm的孔及120°倒角2mm的沟槽。
这两组的加工表面有着一定的位置要求，主要是：1.φ32mm孔内与φ16mm中心线垂直度公差为0.10；2.φ32mm孔端面与φ16mm中心线的距离为12mm。
由以上分析可知，对这两组加工表面而言，先加工第一组，再加工第二组。
由参考文献中有关面和孔加工精度及机床所能达到的位置精度可知，上述技术要求是可以达到的，零件的结构工艺性也是可行的。
第3章选择毛坯，确定毛坯尺寸，设计毛坯图根据零件材料确定毛坯为灰铸铁，通过计算和查询资料可知，毛坯重量约为0.72kg。
生产类型为中小批量，可采用一箱多件砂型铸造毛坯。
由于φ32mm的孔需要铸造出来，故还需要安放型心。
此外，为消除残余应力，铸造后应安排人工时效进行处理。
由参考文献可知，差得该铸件的尺寸公差等级CT为8～10级，加工余量等级MA为G级，故CT=10级，MA为G级。
表3.1用查表法确定各加工表面的总余量表3.2由参考文献可知，铸件主要尺寸的公差如下表：图3.1所示为本零件的毛坯图+3.5图3.1 零件毛坯图第4章 选择加工方法，制定工艺路线4.1机械加工工艺设计4.1.1基面的选择基面选择是工艺规程设计中的重要设计之一，基面的选择正确与合理，可以使加工质量得到保证，生产率得到提高。
否则，加工工艺过程会问题百出，更有甚者，还会造成零件大批报废，使生产无法进行。
4.1.2粗基面的选择对一般的轴类零件来说，以外圆作为基准是合理的，按照有关零件的粗基准的选择原则：当零件有不加工表面时，应选择这些不加工的表面作为粗基准，当零件有很多个不加工表面的时候，则应当选择与加工表面要求相对位置精度较高大的不加工表面作为粗基准，从零件的分析得知，B6065刨床推动架以外圆作为粗基准。
4.1.3精基面的选择精基准的选择主要考虑基准重合的问题。
选择加工表面的设计基准为定位基准，称为基准重合的原则。
采用基准重合原则可以避免由定位基准与设计基准不重合引起的基准不重合误差，零件的尺寸精度和位置精度能可靠的得以保证。
为使基准统一，先选择φ32的孔和φ16的孔作为精基准。
4.2制定机械加工工艺路线4.2.1工艺路线方案一工序I 铣φ32mm孔的端面工序II 铣φ16mm孔的端面工序III 车φ10mm孔和φ16mm的基准面工序IV 钻φ10mm和钻、半精铰、精铰φ16mm孔，倒角45°。
