母线槽安装工艺（图集做法）
1.适用范围
适用于母线槽安装工艺。

2.大样图
67
机电安装工程施工工艺标准----电气
软母线大样
1 母线槽
2 水平固定压具（产品配套）
3 外壳接地螺栓（母线槽自带
4 多股铜芯软线（≥4mm2，黄绿双色）
5 开口线耳（带塑套，塑套黄色）
6 绝缘板（δ＝2mm）
7 镀锌全牙丝杆 8 型钢托架
9 槽钢 10支架
12 弹簧 13垫圈
14 螺母
3.工艺核心要义叙述
当母线槽外壳与托架材质不同时，应增加绝缘板（6）隔离。

母线槽垂直安装所需的弹簧支架由厂家配套，母线槽垂直安装工艺参照产品说明书。

尺寸标准：W2=W1+200（W2为横担下料长度，W1为母线夹板固定间距），钢混结构母线槽吊架间距=1200mm；网架结构吊架间距视网架吊点间距情况而定。

软母线用于母线与母线间及母线与设备（若变压器）间的连接。

W2（mm）L（丝杆）T（托架）X拉爆螺栓备注≤400 φ12L40×450mm2
400<w2≤600 φ12[5＃50mm2 600<w2 φ12[6＃100mm4
4.注意事项
1）全负荷试运转时，及时测量母线温升变化情况，规避母线热膨胀带来的风险。

2）扭矩螺栓需拧断螺栓头，扭矩扳手需调节至厂家规定扭矩拧紧螺栓。

68。

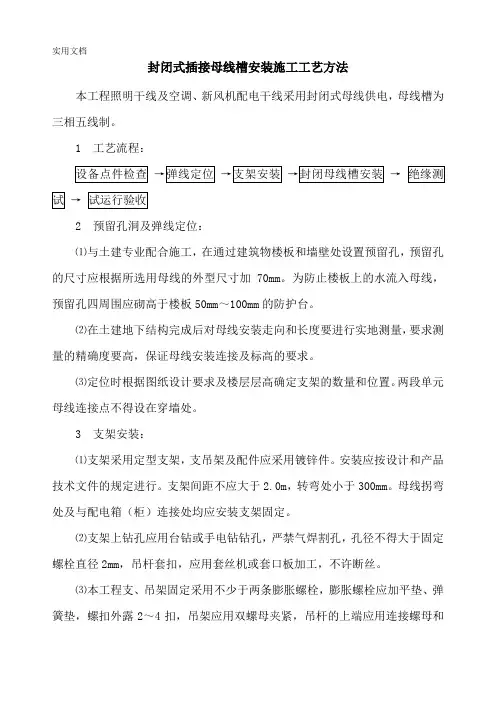

封闭式插接母线槽安装施工工艺方法本工程照明干线及空调、新风机配电干线采用封闭式母线供电，母线槽为三相五线制。

1 工艺流程：→→2 预留孔洞及弹线定位：⑴与土建专业配合施工，在通过建筑物楼板和墙壁处设置预留孔，预留孔的尺寸应根据所选用母线的外型尺寸加70mm。

为防止楼板上的水流入母线，预留孔四周围应砌高于楼板50mm～100mm的防护台。

⑵在土建地下结构完成后对母线安装走向和长度要进行实地测量，要求测量的精确度要高，保证母线安装连接及标高的要求。

⑶定位时根据图纸设计要求及楼层层高确定支架的数量和位置。

两段单元母线连接点不得设在穿墙处。

3 支架安装：⑴支架采用定型支架，支吊架及配件应采用镀锌件。

安装应按设计和产品技术文件的规定进行。

支架间距不应大于2.0m，转弯处小于300mm。

母线拐弯处及与配电箱（柜）连接处均应安装支架固定。

⑵支架上钻孔应用台钻或手电钻钻孔，严禁气焊割孔，孔径不得大于固定螺栓直径2mm，吊杆套扣，应用套丝机或套口板加工，不许断丝。

⑶本工程支、吊架固定采用不少于两条膨胀螺栓，膨胀螺栓应加平垫、弹簧垫，螺扣外露2～4扣，吊架应用双螺母夹紧，吊杆的上端应用连接螺母和螺母与膨胀螺栓连接。

4 母线安装：⑴母线固定连接非常关键，它关系到所安装的母线能否正常通电运行。

母线固定连接前，首先根据施工图纸、母线及附件清单、现场测量走向图等记录，核对到现场的母线及附件规格、数量、品种、长度尺寸、顺序编号等是否符合设计和施工现场要求。

组装前应逐段进行绝缘测试，其绝缘电阻应大于20MΩ。

⑵母线吊装时应用麻绳绑扎起吊，不得用钢丝绳起吊以免损坏外壳。

⑶母线固定连接时，为了达到产品保护目的，除将母线首尾端包装拆除外，其余母线外壳包装暂不拆除。

将要安装的首段母线在支架上固定牢，在首端或尾端连接处放入绝缘板，把需连接的母线首端或尾端平整放入，穿入连接绝缘螺栓，调直母线后缓缓旋紧螺栓。

紧固后要求用0.01毫米塞尺检查，保证连接可靠，盖上盖板。

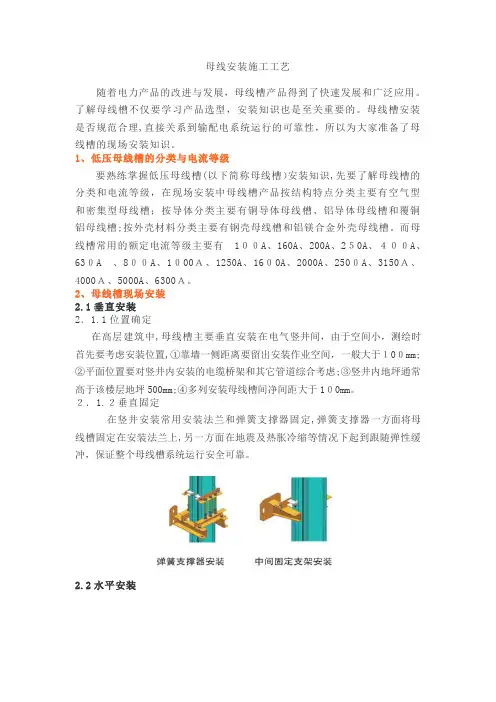

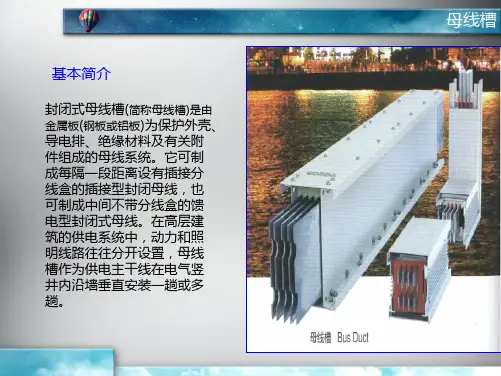

母线安装施工工艺随着电力产品的改进与发展，母线槽产品得到了快速发展和广泛应用。

了解母线槽不仅要学习产品选型，安装知识也是至关重要的。

母线槽安装是否规范合理,直接关系到输配电系统运行的可靠性，所以为大家准备了母线槽的现场安装知识。

1、低压母线槽的分类与电流等级要熟练掌握低压母线槽(以下简称母线槽）安装知识,先要了解母线槽的分类和电流等级，在现场安装中母线槽产品按结构特点分类主要有空气型和密集型母线槽；按导体分类主要有铜导体母线槽、铝导体母线槽和覆铜铝母线槽;按外壳材料分类主要有钢壳母线槽和铝镁合金外壳母线槽。

而母线槽常用的额定电流等级主要有1００A、160A、200A、2５0A、４００A、63０A 、8００A、1０00Ａ、1250A、16０0A、2000A、250０A、3150Ａ、4000Ａ、5000A、6300Ａ。

2、母线槽现场安装2.1垂直安装2．1.1位置确定在高层建筑中,母线槽主要垂直安装在电气竖井间，由于空间小，测绘时首先要考虑安装位置,①靠墙一侧距离要留出安装作业空间，一般大于１0０mm;②平面位置要对竖井内安装的电缆桥架和其它管道综合考虑;③竖井内地坪通常高于该楼层地坪500mm;④多列安装母线槽间净间距大于1０0mm。

２．1.２垂直固定在竖井安装常用安装法兰和弹簧支撑器固定,弹簧支撑器一方面将母线槽固定在安装法兰上,另一方面在地震及热胀冷缩等情况下起到跟随弹性缓冲，保证整个母线槽系统运行安全可靠。

2.2水平安装母线槽水平安装支架通常与风管、水管、桥架和消防管道综合考虑后统一布局，由于母线槽比其它线路价格高,在设计、测绘与安装中要优先考虑,同时考虑到其防水要求,一般安装在水管上方。

常用工程中有以下几种。

2.２．1在楼板或横梁下吊装母线槽在楼板或横梁下吊装,通常采用吊杆和吊架吊装固定，吊杆上端焊接一带孔角板,用膨胀螺栓固定在楼板上或直接焊接在钢梁上,吊杆采用全螺纹吊杆,并根据母线槽自身重量选定外径，使高度方向可灵活调整;吊架固定夹穿螺栓孔为长圆孔，左右方向可适当调整，能满足不同规格尺寸的母线槽安装。

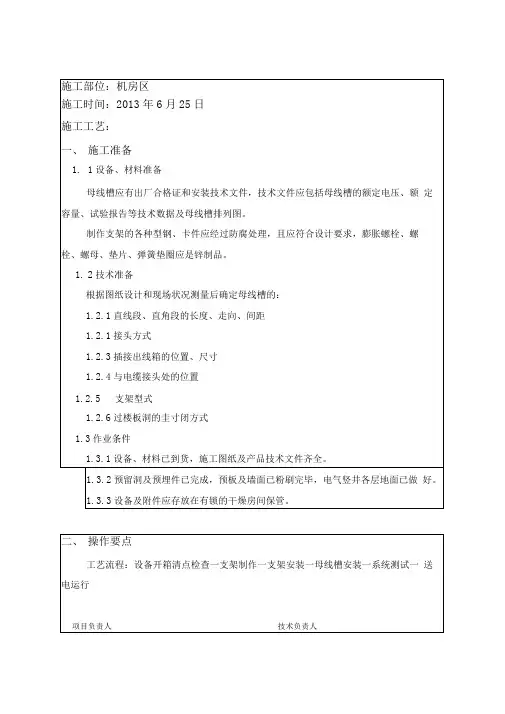

施工部位：机房区施工时间：2013年6月25日施工工艺：2.1设备开箱清点检查2.1.1设备开箱清点检查，并作好记录。

2.1.2母线槽分段标志清晰齐全，外观无损伤变形，内部无损伤，母线螺栓固定搭截面应平整，其镀银无麻面、起皮及未覆盖部分，绝缘电阻合格。

2.1.3根据母线槽排列图和装箱单，检查母线槽、进线箱、插接开关箱及附件，其规格、数量应符合要求。

2.2支架制作若供应商末提供配套支架或配套支架不适合现场安装时，应根据设计和产品文件规定进行制作。

具体要求如下：2.2.1根据施工现场的结构类型，支吊架应采用角钢、槽钢或圆钢制作，可采用“#”型等形式。

2.2.2支架应用切割机下料，加工尺寸最大误差为5mm用台钻，手电钻钻孔，严禁用气割开孔，孔径不得超过螺栓直径2mm2.2.3支架及吊架制作完毕，应除去焊渣，并刷防锈漆。

2.3支架安装2.3.1支架和吊架安装时必须拉线或吊线锤，以保证成排支架或吊架的横平竖直，并按规定间距设置支架和吊架。

2.3.2母线槽的拐弯处以及与配电箱、柜连接处必须安装支架，直线段支架间距不应大于2m支架和吊架必须安装牢固。

2.3.3母线槽垂直敷设支架：在每层楼板上，每条母线槽应安装2个槽钢支架，一端埋入墙内，另一端用膨胀螺栓固定于楼板上。

当上下二层槽钢支架超过2m时，在墙上安装“-”字型角钢支架，角钢支架用膨胀螺栓固定于墙上。

2.3.4母线槽水平敷设支架：可采用型吊架或“ L”型支架，用膨胀螺栓固定在顶板上或墙板上。

项目负责人技术负责人施工部位：机房区施工时间：2013年6月25日施工工艺：2.4母线槽安装2.4.1按照母线槽排列图，将各节母线槽、插接开关箱、进线箱运至各安装地点。

2.4.2按母线槽排列图，从起始端（或电气竖井入口处）开始向上，向前安装。

244曲线母线槽在插接母线槽组装中要根据其部位进行选择：L型水平弯头应用于平卧、水平安装的转弯，也应用于垂直安装与侧卧水平安装的过渡；L型垂直弯头应用于侧卧安装的转弯，也应用于垂直安装与平卧安装之间的过渡；T型垂直弯头应用于侧卧安装的转弯，也应用于垂直安装与平卧安装之间的过渡；Z型水平弯头应用于母线平卧安装的转弯。

母线槽施工方案
目录
1 概述
1.1 定义
1.2 作用
1.3 施工前准备
2 施工步骤
2.1 布线设计
2.2 固定支架安装
2.3 母线槽安装
2.4 连接电缆
3 施工注意事项
3.1 安全防护
3.2 注意细节
3.3 质量监控
概述
母线槽是一种用于电力设备布线的重要配件，通常用于工厂、商场、办公楼等大型建筑物的电气系统中。

其主要作用是方便电缆的引入和分布，减少线缆的安装工作量，提高电气系统的整体效率。

在进行母线槽施工之前，需要对施工区域进行充分的准备工作，包括清理现场、确定布线设计方案以及准备所需的材料和工具等。

施工步骤
首先，需要根据实际情况进行布线设计，确定母线槽的位置和走向。

接下来，安装固定支架，确保母线槽能够稳固地固定在墙面或天花板上。

然后，安装母线槽本身，确保槽体之间连接紧密，无缝隙。

最后，连接电缆到母线槽中，注意保持连接稳固，并进行必要的绝缘处理。

施工注意事项
在进行母线槽施工时，务必注意安全防护措施，避免发生意外事故。

另外，在施工过程中，要注意细节，确保每个步骤都按照规范进行，以避免后续出现问题。

最后，质量监控是施工过程中至关重要的环节，要对施工质量进行全程监控，确保最终的施工效果达到要求。

母线槽的安装施工工艺：
工艺流程：母线槽点件检查→支架制作安装→母线槽安装→试运行验收。

施工方法：在变压器、低压配电柜安装完毕，并经检验合格后，方可进行母线槽的安装。

安装前应对每段母线进行绝缘电阻测试，测量所得数据应符合规范的要求，并做好记录。

母线槽的悬挂吊杆的直径应与母线槽重量相适应，螺母应能调节，母线紧固螺栓应由厂家配套供应。

吊架的固定距离不得大于2.5m,水平架设高度距地不得小于2.2m。

母线槽支架的安装位置应正确，横平竖直，牢固。

母线槽的起始端头及终端头应装封闭罩。

各段母线槽外壳的连接必须是可拆卸的，外壳之间须装跨接地线，母线槽两端应可靠接地。

母线槽与设备的联接采用软联接。

母线槽安装完毕后，应对母线槽进行全面的清扫及整理，接头联接应紧密，相序应正确，外壳接地联接应紧密、无遗漏。

安装完毕后应对母线槽进行绝缘电阻测试，其绝缘电阻值应符合设计的要求。

如暂时不送电运行的，还要做好成品的保护措施。
