《飞行程序设计》课程考试大纲课程名称：《飞行程序设计》课程代码：0800第一部分课程性质与目标一、课程性质与特点《飞行程序设计》是高等教育自学考试交通运输专业独立本科段的一门专业课，是本专业学生学习和掌握空域规划和设计基本理论和方法的课程。

设置本课程的目的是使学生从理论和实践上掌握以NDB、VOR、ILS等设备作为航迹引导设备时，离场程序、进场程序、进近程序、复飞程序和等待程序，以及航路的设计原理和方法。

通过对本课程的学习，使学生熟练掌握目视与仪表飞行程序设计的有关知识，使之能独立完成有关机场的飞行程序设计和优化调整。

二、课程设置目的与基本要求了解飞行程序的总体结构、设计方法；了解飞行程序的分类原则；掌握飞行程序设计的基本准则；能够独立完成有关机场的飞行程序设计和优化调整。

本课程的基本要求如下：1．了解飞行程序的基本结构和基本概念。

2．了解终端区内定位点的定位方法、定位容差和定位的有关限制。

3．了解离场程序的基本概念，掌握直线离场、指定高度转弯离场、指定点转弯离场和全向离场的航迹设计准则、保护区的确定方法、超障余度和最小净爬升梯度的计算方法，以及相应的调整方法；4．掌握航路设计的国际民航组织标准和我国的标准；5．掌握进近程序各个航段的航迹设置准则；6．掌握各种情况下，进近程序各个航段保护区的确定原则；7．掌握进近程序各个航段超障余度和超障高度的计算方法；8．掌握进近各个航段下降梯度的规定，以及梯度超过标准时的调整方法。

9．掌握基线转弯程序的基本概念，出航时间的确定方法，保护区的确定原则，超障余度和超障高度的计算方法；10．掌握直角航线的基本概念，出航时间的确定方法，保护区的确定原则，超障余度和超障高度的计算方法；11．掌握ILS进近的基本概念，精密航段障碍物评价方法，以及超障高度的计算方法；12．了解等待程序的基本概念，掌握保护区的确定方法，以及超障余度和超障高度的计算方法；13．了解区域导航程序设计的基本概念。

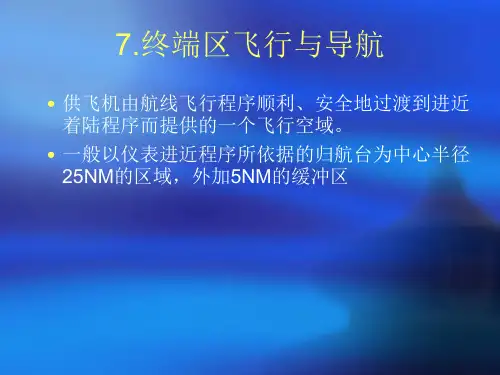

飞行程序设计步骤及作图规范飞行程序设计步骤第一节扇区划分1.1以本场归航台为圆心，25NM（46KM）为半径画出主扇区，位于主扇区的边界之外5NM（9KM）为缓冲区。

主扇区和缓冲区的MOC相同，平原为300米，山区600米。

1.2扇区划分2. MSA采用50米向上取整。

第二节确定OCH f2.1假定FAF的位置，距离跑道入口距离为，定位方式。

2.2假定IF的位置，定位方式，中间航段长度为。

2.3分别作出最后和中间段的保护区，初算OCH中。

OCH中= Max{H OBi+MOC}，H OBi：中间段保护区障碍物高度2.4确定H FAF（H FAF=OCH中），计算最后段的下降梯度，以最佳梯度5.2%调整FAF、IF的位置。

2.5根据调整的结果，重新计算OCH f。

OCH f= 。

[注] OCH f是制定机场运行标准的因素之一，也属于飞行程序设计工作的一方面，有兴趣的同学可以参阅《民航局第98号令》。

第三节初步设计离场、进场、进近方法及等待点的位置和等待方法。

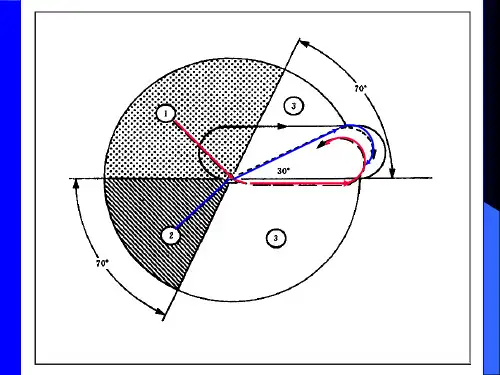

（1）进场、离场航迹无冲突，航迹具有侧向间隔，或垂直间隔（低进高出）；（2）仪表进场程序根据机场周围航线布局、导航布局以及进场方向，选择合适的进近方式，优先顺序为：直线进近，推测航迹，沿DME弧进近，反向程序，直角航线；（3）注意进场航线设置与几种进近方式的衔接；（4）机场可以根据进场方向设置几个等待航线，等待位置尽可能与IAF点位置一致，但不强求；（5）合理规划导航台布局，最大限度地利用导航台资源。

第四节仪表离场程序设计首先根据机场周边航线分布，确定各个方向的离场方式（直线/转弯）；4.1直线离场：4.1.1航迹引导台;4.1.2有无推测航迹，长度KM;4.1.3确定保护区;4.1.4对保护区内障碍物进行评估4.2转弯离场4.2.1根据障碍物分布和空域情况确定使用转弯离场方式（指定点/指定高度）4.2.2确定航迹引导台;4.2.3有无推测航迹，长度KM;4.2.4计算转弯参数4.2.6根据标称航迹确定保护区;4.2.7对保护区内障碍物进行评估各个方向离场方式描述。

PBN期末复习与学习一、PBN概述PBN概念组成1、基于性能的导航（Performance Based Navigation,PBN）指在相应的导航基础设施条件下，航空器在指定的航路、仪表飞行程序或空域飞行时，对系统精确性、完好性、可用性、连续性以及功能等方面的性能要求。

2、PBN的引入体现了航行方式从基于传感器导航到基于性能导航的转变。

3、PBN是ICAO在整合各国RANV和RNP运行实践和技术标准的基础上，提出的一种新型运行概念。

4、PBN运行的三个基本要素：导航设施、导航规范和导航应用5、PBN优势：1）有效促进民航持续安全、提高飞行品质；2）增加空域容量；3）减少地面导航设施投入；4）提高飞行效率和计划的可预见性；5）改善节能减排效果；6）为我国从航空大国向航空强国迈进打下关键的技术基础。

导航规范1、PBN基于两个基本导航规范：RNAV规范和RNP规范2、RNP与RNAV区别：RNP是一种支持机载导航性能监视和告警的RNAV系统。

RNP/RNAV X，其中X均表示在空域、航路或程序范围内运行，航空器至少在95%的飞行时间里可以达到侧向导航精度（海里计）。

导航设施1、目前RNAV使用的主要导航方式：2、RBP达到导航精度主要依靠：高精度卫星导航系统和飞机机载导航设备自身导航能力，性能指标：精度、完好性、可行性、连续性3、FMC确定RNP值依据：二、航路点容差航路点类型：1）Fly-over（飞跃航路点）：；2）Fly-by（旁切航路点）：1）航路点容差包括：沿航迹容差（ATT）和偏航容差（XTT）ATT由NSE决定，XTT由NSE和FTE决定RNAV(GNSS)：ATT=*XTTRNP：XTT=RNP值=TSE值，ATT=*XTT4：总系统误差（TSE）：导航系统误差（NSE）、航径定义误差（PDE）和飞行技术误差（FTE）的平方和根。

三、PBN程序设计概述确定最短稳定距离目的：防止设置的转弯航路点间距离过进，造成RNAV系统可能错过航路点，从而须考虑连续两个转弯航路点间的最小距离。
