电流表、电压表的改装一、基础知识1、电压表电流表的改装（1）电流表G （表头）原理和主要参数电流表G （表头）指针的偏转角θ与电流强度I 成正比，故表的刻度是均匀的.电流表的主要参数：表头内阻R g ，满偏电流I g ，满偏电压U g 。

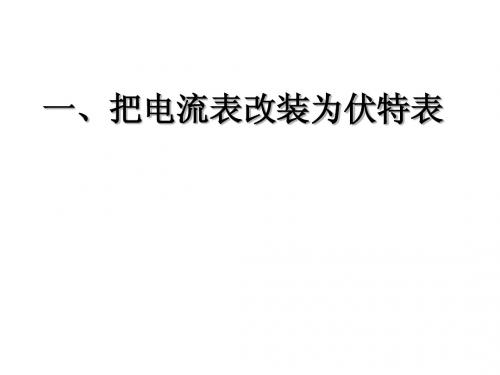

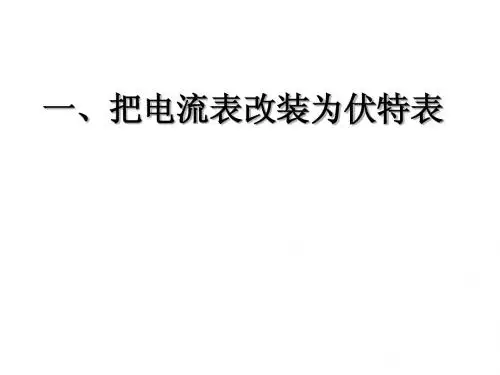

U g ＝I g R g . （2）改装成电压表方法：串联一个分压电阻R ，如图所示，若量程扩大n 倍，即n ＝gU U，则根据分压原理，需串联的电阻值R ＝gU U RR g ＝(n －1)R g ，故量程扩大的倍数越高，串联的电阻值越大. （3）改装成量程电流表方法：并联一个分流电阻R ，如图所示，若量程扩大n 倍，即n ＝gI I，则根据并联电路的分流原理，需要并联的电阻值R ＝RI I g R g ＝1g n R ，故量程扩大的倍数越高，并联的电阻值越小.二、练习1、关于电压表和电流表，下列说法中正确的是( ) A.理想的电压表和电流表的内阻不计，是因为它们都为零 B.理想的电压表和电流表的内阻不计，是因为它们都极大 C.理想的电压表内阻极大，电流表内阻为零D.在电路中，理想的电压表可视为短路，理想的电流表可视为开路 答案：C2、一电流表的满偏电流I g =1mA ，内阻为200Ω。
要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ）A ．并联一个200Ω的电阻B ．并联一个Ω的电阻C ．串联一个Ω的电阻D ．串联一个200Ω的电阻分析：要使电流表量程变为0.5A ，则流过并联电阻的电流I=-0.001A=0.499A ； 并联部分的电压U=I gR=×200Ω=，则需要并联的电阻r=U/I==Ω故选B ．3、一电流表的满偏电流为I g =50μA ，内阻R g =2k Ω，给它并联一个Ω的电阻后，其量程将达到 A 。
答案：10A4、一个电流表的满偏电流I g =1mA ，内阻R g =500，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ）A ．串联一个10k Ω的电阻B ．并联一个10k Ω的电阻C ．串联一个Ω的电阻D ．并联一个Ω的电阻分析：把电流表改装成电压表，需要串联一个分压电阻，串联电阻阻值为：Ω； 故选：C ．5、将内阻分别为100Ω和80Ω，满偏电流相同的两电流表，通过串联不同的电阻改装成量程相同的电压表，两电压表内阻之比为 。
电流表改装的基本原理和方法一、电流表基本原理电流表是一种用于测量电流大小的仪器，根据安培定律，电流表的基本原理是利用电磁感应的原理来测量电流。
当电流通过电流表的线圈时，会产生磁场，磁场的大小与电流的大小成正比。
电流表中的指针或数字显示器会根据线圈所产生的磁场大小来显示电流的大小。
二、电流表改装的原因电流表改装是为了满足特定需求而对电流表进行改装，常见的原因有以下几个：1. 扩大测量范围：原始的电流表可能只能测量较小范围的电流，通过改装可以扩大测量范围，使其能够测量更大范围的电流。
2. 提高精度：原始的电流表可能精度不够高，通过改装可以提高其测量精度，使其更加准确。
3. 增加功能：通过改装可以给电流表增加其他功能，例如温度测量、电压测量等。
三、电流表改装的方法电流表改装的方法有多种，下面介绍几种常见的方法：1. 串联电阻法：通过在电流表的线路中串联一个合适的电阻，可以扩大电流表的测量范围。
电阻的阻值应根据实际测量需求来选择，一般可以根据电流表的量程和电阻的阻值来计算得出。
2. 并联电阻法：通过在电流表的线路中并联一个合适的电阻，可以提高电流表的测量精度。
电阻的阻值应根据实际测量需求来选择，一般可以根据电流表的精度要求和电阻的阻值来计算得出。
3. 增加放大器：通过在电流表的线路中增加放大器，可以扩大电流表的测量范围和提高测量精度。
放大器可以根据实际需求选择合适的型号和参数。
4. 增加传感器：通过在电流表的线路中增加传感器，可以实现电流表的其他功能，例如温度测量、电压测量等。
传感器的选择应根据实际需求来确定，一般可以选择与电流表兼容的传感器。
四、电流表改装的注意事项1. 改装前需要仔细了解电流表的原理和性能参数，确保改装的方法和改装后的效果符合实际需求。
2. 改装过程中要注意安全，避免电流过大或其他意外情况导致损坏或危险。
3. 改装后需要进行测试和校准，确保改装后的电流表能够正常工作和准确测量。
总结：电流表改装是为了满足特定需求而对电流表进行改装，其基本原理是利用电磁感应的原理来测量电流。
