电磁环境- 机场环境测试方案

MH XXX-2006

民用航空地面无线电台(站)电磁环境

测试规范 (征求意见稿) 2006-xx-xx发布

Methods of measurement for electromagnetic environment

of civil aeronautical ground radio stations

1. 引言

民用航空地面无线电台(站)是指使用民用航空无线电频率，用于航空无线电导航者航空移动业务的地面固定无线电台(站)。来自非航空业务的各类无线电设备，高或

压输电线，电气化铁路，工业、科学和医疗设备，家用电器等引起的有源干扰和无线电台(站)周围地形地物的反射或再辐射，可能会对民用航空地面无线电台(站)造成有害干扰。

国家和有关部门已为民用航空地面无线电台(站)电磁环境制定了标准。为保证民用航空地面无线电台(站)电磁环境测试的准确性和统一性;减小测试过程中的不确定性，以及不同测试单位间测试结果的差异，特制定本规范。

2. 目的和适用范围

本规范用来测试民用航空地面无线电台(站)的电磁环境是否满足相关电磁兼容性标准要求。本规范明确了测试仪器、测试方法和数据处理方法，以保证测试的一致性和准确性。

本规范适用于民用航空地面无线电台(站)电磁环境的测量，频率从150千赫兹,16吉赫兹。

3. 引用标准

GB/T4365 电磁兼容术语

GB 6364 航空无线电导航台(站)电磁环境要求

GB/T6113.2 无线电干扰和抗扰度测量方法

GB 3907 工业无线电干扰基本测量方法

GJB 152A 军用设备和分系统电磁发射和敏感度测量

MH XXX-2006

GB/T15658 城市无线电噪声测量方法

GB/T6113 无线电干扰和抗扰度测量设备规范

GB/T 6833.7 电子测量仪器电磁兼容性试验规范 非工作状态磁场干扰试验

GB/T 6833.8 电子测量仪器电磁兼容性试验规范 工作状态磁场干扰试验

GB/T 6833.9 电子测量仪器电磁兼容性试验规范 传导干扰试验

GB/T 6833.10 电子测量仪器电磁兼容性试验规范 辐射干扰试验

GB/T 13622 无线电管理术语

MH 4001.1 甚高频地空通信地面设备通用规范第1部分:甚高频设备技术要求

4. 名词术语

4.1. 航空无线电导航业务 aeronautical radionavigation service

用于航空器飞行和航空器安全运行的无线电导航业务。

4.2. 航空移动业务aeronautical mobile service

在航空电台和航空器电台之间，或各航空器电台之间的一种移动业务。营救器电台可参与此种业务;应急示位无线电信标电台在指定的遇险与应急频率上也可参与此种业务。

4.3. 电磁环境 electromagnetic environment (EME)

存在于指定场所的电磁现象的总和。

4.4. 有害干扰 harmful interference

危害无线电导航或其他安全业务的正常进行，或严重地损害、阻碍、或一再阻断按规定正常开展的无线电通信业务的干扰。

5. 测试要求

任何信号对航空接收机的干扰都应当反映在测试频段的频谱上。 5.1. 测试地点

以测试地点为中心、半径50米的范围内，应平坦、开阔、地势较高、无明显的反射物;如不满足上述要求，则以该点为中心，在半径500米的区域选择合适的制高点进行测试。

5.2. 测试设备

MH XXX-2006

本测试主要使用的设备包括:测量接收机、预选放大器、衰减器、天线、天线开关、电缆、计算机等

5.2.1. 测量接收机

选用具有峰值检波功能的接收机，峰值测量接收机适于脉冲干扰测量，能够捕捉到瞬态的干扰信号。峰值接收机应该满足GJB152A-97对带宽和测量时间的要求(如表1所示);优先使用满足GB/T6113-1995要求的接收机。

表1 带宽和测量时间

数字式接收机 模拟式接收机最频率范围 6dB带宽 驻留时间(s) 小测量时间

150kHz-250kHz 1kHz 0.015 0.015s/kHz

250kHz-30MHz 10kHz 0.015 1.5s/MHz

30MHz-1GHz 100kHz 0.015 0.15s/MHz

>1GHz 1MHz 0.015 15s/GHz

注:接收机的扫频步长应小于或等于半个带宽。

接收机系统(包含接收机、预选放大器、衰减器等)的本底噪声、增益、动态范围应被综合考虑，其中本底噪声应该至少低于标准极限值6分贝(以低于20分贝为宜)。

满足上述接收机要求的频谱分析仪也可以用来进行测试。

5.2.2. 预选放大器和衰减器

当信号强度较弱时，可在测量接收机输入端加入预选放大器以提高接收机的灵敏度。预选放大器引起的互调产物的电平应至少低于被测信号6分贝。

当信号强度较大时，为了保护接收机的混频器，可在接收机的输入端加入衰减器。

数据处理时，预选放大器和衰减器引起的测试偏差应予以修正(参照第6.7条)。 5.2.3. 天线

测试天线应满足GB 3907-83的基本要求，可以采用以下推荐的天线进行测量:

a. 150千赫兹~30兆赫兹，单极阵子天线，具有阻抗匹配网络和前置放大器，阵子

长度为1040毫米;天线应配置正方形地网，每边至少600毫米;使用时，地网

必须搭接到大地接地点上(接地电阻小于2.5毫欧)，且勿使天线工作在过载状

态;

b. 30兆赫兹~300兆赫兹，双锥天线，顶部到顶部的距离约为1370毫米;

c. 200兆赫兹~2吉赫兹，对数周期天线或喇叭天线;

d. 2吉赫兹~18吉赫兹，双脊喇叭天线。

MH XXX-2006

5.2.4. 天线开关

在使用多副天线进行测试时，可以使用天线开关(如图1所示)。天线开关应满足如下指标要求:

a. 开关切换响应时间:<0.1秒;

b. 通道间隔离度:>50分贝;

c. 插入损耗:>20分贝(直流~1吉赫兹)，>10分贝(1吉赫兹~40吉赫兹) 5.2.5.

电缆

测试应使用低损耗电缆。

5.2.6. 计算机

在测试和记录数据时，可以采用计算机控制仪器。计算机应采用符合GB/T

6833的台式机、笔记本、工控机或军用计算机，不应使用未采取电磁加固的CRT显示器。计算机与仪器之间的控制与数据总线可以采用RS232/485总线、IEEE488总线和LAN总线形式。

5.2.7. 供电

使用220伏特三相交流电，电压波动范围应在?10,以内，电源具备漏电保护和断路保护开关。

5.3. 测量时间

电磁环境需要进行长期连续监测，时间不少于24小时。在航空业务繁忙的时段应该增加测试次数，缩短测量间隔时间。

5.4. 测量容差

a. 距离:?5%;

b. 频率:?2%;

c. 幅度，测量接收机:?2分贝;

测量系统(包括测量接收机，电缆等):?3分贝;

d. 时间:?5%。

6. 测试方法

6.1. 按照测试要求选择测试地点和电源，配置相应的测试天线和仪器;将仪器通电预热

直至达到稳定工作状态。

MH XXX-2006

6.2. 采用信号源进行测试通路校准。接收机接收到的电平应在信号源输出电平的?3分

贝以内;

6.3. 按照图1连接测试设备。天线应架高距地面至少1.5米，天线之间的距离应大于3

米。

天线3天线1天线2

天线开关

滤波器

衰减器或放大器

宽带接收机

计算机

图 测试的通用配置

注:虚线框设备根据测试情况选用

6.4. 启动程序，控制测量接收机按照表1规定的扫描带宽、扫描步长和扫描时间进行测

试。

6.5. 每次扫频测量全频段的时间不大于20分钟，两次扫频测量时间间隔不超过40分钟; 6.6. 若天线在水平面内有方向性，测试完一个方向后需调整天线指向，重复第6.4条进

行测试，以保证水平面上各个方向的电磁信号都能被准确的采集。 6.7. 测得的数据按以下公式进行处理:

E,U+A-B+C;

其中:E为环境电平值，单位dBμV/m;

U为接收机测量值，单位dBμV;

MH XXX-2006

A为天线系数，单位dB /m;

B为预选放大器增益，单位dB;

C为系统衰减(包括电缆、天线开关、衰减器等)总和，单位dB。

7. 测试频段选择

如果测试的委托方对测试频率有要求，按要求进行测试;如无特殊要求，则根据台(站)业务，测试频率应该满足表2的要求。

表2 民用航空地面无线电台站电磁环境测试频段

业 务 类 别 实际占用频段(MHz) 测试频段(MHz)

航空移动(R)业务 2.8-22，117.975-137，235-328 2-22，117.-138, 235-328

航空移动(OR)业务 2.8-22，117.975-146，235-328 2-22，117.-138, 235-328

塔台管制通信(TWR) 118-124.375 115-127

机场地面管制通信(SMC) 121.6-121.975 118-125 航

进近管制通信(APP) 119-127.975 116-131 空

移 区域管制通信(ACC) 118.9-134.5 116-137 动 紧急遇险通信(EMG) 121.3-121.5 118-124 业 飞行情报服务(FIS) 120.1-128.575 117-131 务 气象广播/航站自动情报126.2-128.825 123-132 (VOLMET/ATIS)

地空数据链通信(DATA LINK) 136.9-136.975 133-139

合集下载

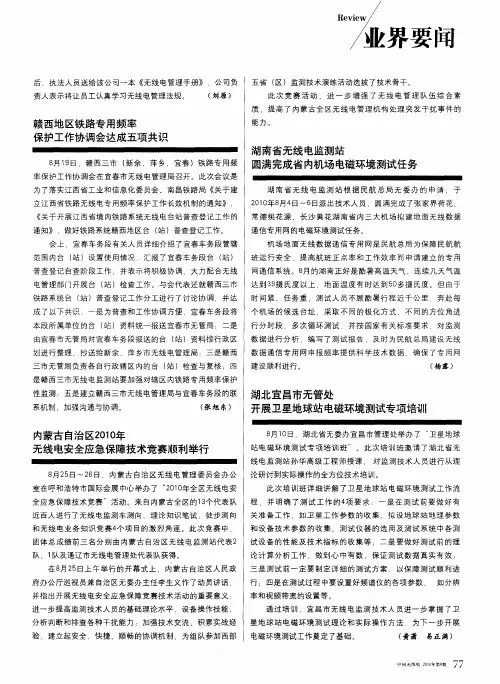

湖南省无线电监测站圆满完成省内机场电磁环境测试任务
