电磁环境测试

本实例是在机场预设站址，判断是否适合建盲降系统。

盲降系统（仪表着陆系统）：由机载航向、下滑、指点信标接收机和地面航向、下滑、指点信标发射机组成，它为飞机提供航向道、下滑道和距跑道着陆端的距离信息，用于复杂气象条件下，按仪表指示引导飞机进场着陆。一、时间：连续24小时的测试二、地点：实地确定（测试）三、人物：省站监测人员四、流程如下：

（一）测试前的数据准备工作工作：

1、预定工作参数：包括待测频段、频率间隔以及调制方式。如：

2、测试标准：参照有关国标文件及gb/t14431-93《无线电业务建议的信号/阻碍维护比和最轻需用场强》得有关信号强度值。

计算公式：最大允许干扰场强=最低信号场强（db）-对干扰的保护率如：机场中的航向信标台：

3、测试仪器标准：参照gb6113-85《电磁干扰测量仪》，标明采用仪器的主要指标（场强测量误差：±3db，输入阻抗：50欧姆）。

4、测试点的地理参数：包括台址的经度（东经）、纬度（北纬）以及海拔高度。

测试地点地理坐标

（二）测试系统：

1、测试系统所须要仪表：例如接收机、天线、馈线

2、根据仪表的测试范围进行相应的参数设置，同时记录系数，以待计算使用。（三）场强计算：

公式：场强e=vi+k+lc

参数含义：vi是接收机射频输入口端电压，k是天线系数，lc是电缆损耗（四）测试结果分析：检测到的频点的占用度情况，以（%）记录，并给出相应频段范围内的三维瀑布图。

（五）结论：即为经过实地核实数据之后，得出电磁环境的评价。该初选站址，电磁环境都较好。每个频段都存有满足用户国标gb6346-86《航空无线电导航台电磁环境建议》和gb/t14431-93《无线电业务建议的信号/阻碍维护比和最轻需用场强》建议的频段，适宜建好盲降系统。但是在指配频率时，应当躲避已挤占的频率

108~117.975mhz航向信标频段频率占用度mhz%108.275000095.79 328.6mhz~335.4mhz大幅下滑信标台频段均未挤占

电磁环境兼容测试的流程框架

必须测试一个地方的电磁环境，必须介绍该地方预设站址的目的。电磁环境的测试：流程如下：

（一）测试前的数据准备工作：

1、原订工作参数：包含试样频段、频率间隔以及调制方式。试样频段：就是指设东站牵涉至的频段。根据具体任务设置。频率间隔：按照具体内容的业务规定确认。

调制方式：按载波的形式分为连续波调制和脉冲调制（模拟脉冲调制和数字式脉冲调制）

2、测试标准：参照有关国标文件及业务建议，排序出来有关信号的强度值。例如：a、国标gb6346-86《航空无线电导航台电磁环境建议》

航空无线电导航是一个各种地面和机载无线电导航设备，向飞机提供准确、可靠的方位、距离和位置信息。来自非航空导航业务的各类无线电设备，高压输电线，电气化铁路（用电力机车作为牵引动力的铁路），对工业、科学和医疗设备等引起的有源干扰和导航台站周围地形地物的反射或再辐射，可能会对导航信息造成有害影响。为使航空无线电导航台站与周围电磁环境合理兼容，保证飞行安全，特制定的本标准。

b、国标gb/t14431-93《无线电业务建议的信号/阻碍维护比和最轻需用场强》规定了1400mhz以下地面无线电业务的信号/阻碍射频维护比和最轻需用场强。3、测量仪器标准：参照仪器的有关文件，例如测量信号场强和阻碍场强所用的仪器应当合乎国标gb6113-85《电磁干扰测量仪》的建议，然后必须标明采用仪器的主要指标建议（场强测量误差：±3db，输入阻抗：50欧姆）。依据测试标准将测量的参数带进公式排序，得出结论在试样区域内各种电磁升空设备（比如说各种导航台东站和航空移动业务地面电台）对在全面覆盖区内的工科医设备阻碍、调频广播阻碍和其他各种有源阻碍的最小容许场强。计算公式：最小容许阻碍场强=最高信号场强-对阻碍的防水率为

注：最低信号（最小可用）场强：当存在自然和人为噪声但没有来自其他发射机的干扰时，在规定的接收条件下为了达到希望的接收质量所必要的最低场强值。

防水率为指确保受保护导航台设备正常工作的发送（点）天线处信号场强与同频道阻碍场强最轻比值，单位：db（分贝））。举例：机场中的航向信标台：

4、测试点的地理参数：

包含预设台址的经度、纬度以及海拔高度。（二）测量仪器及场强排序：

1、测试系统所需仪表：如接收机、天线、馈线 备注：接收机和天线的型号存有多种。天线存有r&she309全向天线和r&shl023a对数周期天线等，接收机存有r&sesvn40接收机和r7esmb接收机等它们的特性不一样。可以根据须要服务设施装配成mms车载监测系统或tms移置式监测系统等等

2、信号场强和干扰场强的测量是否均在地面进行。

3、根据仪表的测试范围展开适当的参数设置，同时记录系数，静待排序采用。4、场强排序（？）

各种干扰源的干扰场强的测量，应按照有关国家标准所规定方法进行。如：对于测量超短波的监测系统，有：

（1）公式：场强e=vi+k，参数含义：e(dbμv/m):换算至天线口面的电场强度k（db/m）：标准测试天线系数（固定值）vi（dbμv）就是换算至天线口面的电平值vi=p-gr+lc+97其中：p（dbm）：频谱仪读数

gr（dbi）:测试天线增益（固定值）lc是测试电缆损耗(db)

（2）公式：场强e=vi+k+lc

参数含义：vi是接收机射频输入口端电压，k是天线系数，lc是电缆损耗

（三）测量条件和步骤1．天线架设

不同的测试系统天线的架设不一样

例如：极化方式相同（垂直极化和水平极化）天线中心距地面的高度相同等等

比如：mms车载监测系统的r&she309全向天线的架设靠近待建台的位置，采用垂直极化方式，天线中心距地面约6米；

而tms移置式监测系统的r&shl023a对数周期天线，天线中心距地面约1.8米，使用水平极化方式，仰角0度，天线可以水平360度转动。2、中频频宽、读取步长（或辨别频宽）与检波方式的设置检波方式存有平均值检波、峰值检波和科东俄峰值检波

测量幅度调制和频率调制的连续波信号场强或干扰场强，应采用平均值检波；测量脉冲调制的信号场强或干扰场强，应采用准峰值检波或峰值检波。3、测试时间安排及气候条件进行相应的纪录。4、测量数据的处理

将留存的适当测量数据，通过软件对测试数据展开分析统计数据，得出结论频率挤占度。

注：频道（率）占用度：使用监测接收机或频谱分析仪对特定的信道进行测量，信号大于某一门限电平值的时间与总测量时间的百分比。 （四）测试结果分析

列出每个频率范围内，各频率的占用情况，以（%）记录。（五）结论：

即为经过实地测试和理论的分析和排序，得出电磁环境的评价。推论每个频段与否合乎国标建议和有关须要，在指配频率时，应当躲避已挤占的频率，最后得出结论与否适宜设置东站。

对电磁环境评价的结论有：较好一般等等

合集下载

电磁环境测试相关资质与申请流程

电磁环境测试相关资质与申请流程

CMA（中国计量认证）资质要求

1.基本内容

（1）CMA是China Metrology Accreditation（中国计量认证/认可）的缩写。取得实验室资质认定（计量认证）合格证书的检测机构，可按证书上所批准列明的项目，在检测（检测、测试）证书及报告上使用CMA标志。

（2）实验室资质认定（计量认证）分为两级实施。一个为国家级，由国家认证认可监督管理委员会组织实施；另一个为省级，由省级质量技术监督局负责组织实施，具体工作由计量认证办公室（计量处）承办。不论是国家级还是省级，实施的效力均是完全一致的，不论是国家级还是省级认证，对通过认证的检测机构在全国均同样法定有效，不存在办理部门不同效力不同的差异。

（3）根据计量认证管理法规规定，经计量认证合格的检测机构出具的数据，用于贸易的出证、产品质量评价、成果鉴定作为公证数据具有法律效力。未经计量认证的技术机构为社会提供公证数据属于违法行为，违法必究。

（4）中国已通过计量认证的检测机构已覆盖了农、渔、林、机械、邮电、化工、轻工、电工、冶金、地质、交通、城建环保、安全防护、水利等行业、部门，已开比较齐全的检测门类。

2.认可的区别

（1）实验室资质认定（计量认证）是法制计量管理的重要工作内容之一。对检测机构来说，就是检测机构进入检测服务市场的强制性核准制度，即：具备计量认证资质、取得计量认证法定地位的机构，才能为社会提供检测服务。

（2）国家实验室认可是与国外实验室认可制度一致的，是自愿申请的能力认可活动。通过实验室国家认可的检测技术机构，证明其符合国际上通行的校准和/或检测实验室能力的能用要求。

计量认证CMA和实验室认可CNAS的主要区别

类别 计量认证 实验室认可

目的 管理水平和技术能力评定 管理水平和技术能力评定

法律依据 《计量法》22条 GB/T27025-2008（等同采用ISO/IEC17025:2005）

评审依据 《检验检测机构资质认定评审准则》 CNAS/CL01：2006《检测和校准实验室能力认可准则》（等同采用ISO/IEC 17025：2005）

风电场的电磁环境测试报告

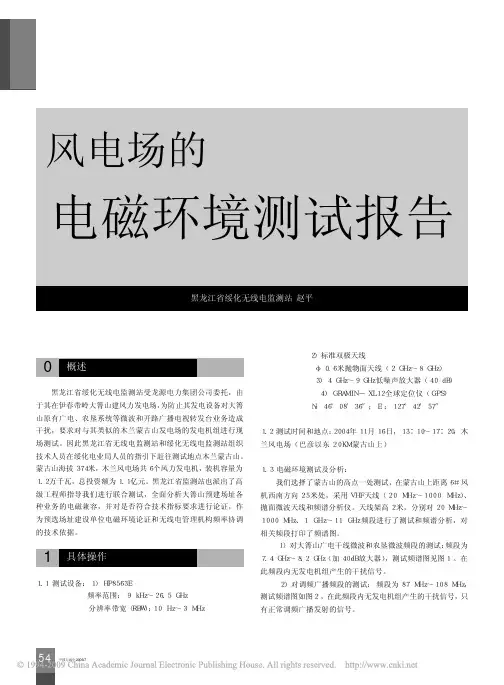

风电场的电磁环境测试报告

10

黑龙江省绥化无线电监测站受龙源电力集团公司委托，由于其在伊春带岭大箐山建风力发电场，为防止其发电设备对大箐山原有广电、农垦系统等微波和开路广播电视转发台业务造成干扰，要求对与其类似的木兰蒙古山发电场的发电机组进行现场测试。因此黑龙江省无线电监测站和绥化无线电监测站组织技术人员在绥化电业局人员的指引下赶往测试地点木兰蒙古山。蒙古山海拔３７４米，木兰风电场共６个风力发电机，装机容量为１．２万千瓦，总投资额为１．１亿元。黑龙江省监测站也派出了高级工程师指导我们进行联合测试，全面分析大箐山预建场址各种业务的电磁兼容，并对是否符合技术指标要求进行论证，作为预选场址建设单位电磁环境论证和无线电管理机构频率协调的技术依据。

１．１　测试设备：　１）　ＨＰ８５６３Ｅ 频率范围：　９　ｋＨｚ～２６．５　ＧＨｚ 分辨率带宽（ＲＢＷ）：１０　Ｈｚ～３　ＭＨｚ ２）　标准双极天线 φ０．６米抛物面天线（２　ＧＨｚ～８　ＧＨｚ） ３）　４　ＧＨｚ～９　ＧＨｚ低噪声放大器（４０　ｄＢ） ４）　ＧＲＡＭＩＮ－ＸＬ１２全球定位仪（ＧＰＳ） Ｎ：　４６°０８′３６″；　Ｅ：　１２７°４２′５７″

１．２　测试时间和地点：２００４年１１月１６日，１３∶１０～１７∶２０，木兰风电场（巴彦以东２０ＫＭ蒙古山上）　

１．３　电磁环境测试及分析： 我们选择了蒙古山的高点一处测试，在蒙古山上距离６＃风机西南方向２５米处，采用ＶＨＦ天线（２０　ＭＨｚ～１０００　ＭＨｚ）、抛面微波天线和频谱分析仪。天线架高２米，分别对２０　ＭＨｚ～１０００　ＭＨｚ、１　ＧＨｚ～１１　ＧＨｚ频段进行了测试和频谱分析，对相关频段打印了频谱图。 １）对大箐山广电干线微波和农垦微波频段的测试：频段为７．４　ＧＨｚ～８．２　ＧＨｚ（加４０ｄＢ放大器），测试频谱图见图１。在此频段内无发电机组产生的干扰信号。 ２）对调频广播频段的测试：　频段为８７　ＭＨｚ～１０８　ＭＨｚ，测试频谱图如图２，在此频段内无发电机组产生的干扰信号，只有正常调频广播发射的信号。风电场的

高海拔±800kV直流输电线路电磁环境测量

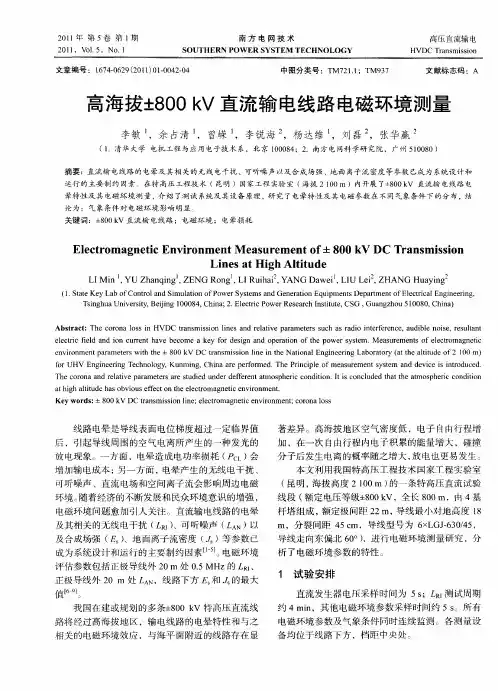

高海拔±800kV直流输电线路电磁环境测量
