机械设计基础刚度与强度的平衡

机械设计基础（含工程力学）课程标准课程代码：课程性质：必修课课程类型：B类课（一）课程目标《工程力学》是机械设计与制造专业的一门重要的主干课程。

在整个教学过程中应从高职教育培养目标和学生的实际情况出发，在教学内容的深广度、教学方法上都应与培养高技能人才目标接轨。

通过本课程的学习，使学生达到以下目标：1、深刻理解力学的基本概念和基本定律，熟练掌握解决工程力学问题的定理和公式。

能将实际物体简化成准确的力学模型，应用力学基本概念和定理解决相关力学问题；2、能对静力学问题进行分析和计算，对刚体、物系进行受力分析和平衡计算；3、正确应用公式对受力不很复杂的构件进行强度、刚度和稳定性的计算；4、通过应力状态分析建立强度理论体系。

5、步掌握材料的力学性能及材料的相关力学实验。

掌握基本实验的操作及测试方法（二）课程内容与要求工程力学分为理论力学和材料力学部分。

理论力学部分以静力学为主，包括静力学基础、力系的简化、力系的平衡。

材料力学部分包括杆件的四种基本变形（轴向拉伸与压缩、剪切与挤压、扭转、弯曲）的内力、应力和变形，应力状态与强度理论，组合变形杆的强度和压杆稳定。

第一篇静力学静力学主要内容有：力的概念，约束与约束反力，受力分析和受力图；力对点的矩，力对轴的矩，力偶与力偶系的简化，力的平移，力系的简化；平衡条件与平衡方程，特殊力系的平衡，空间一般力系的平衡，物体系的平衡，平面静定桁架的内力，考虑摩擦时的平衡。

第二篇材料力学材料力学主要内容有：材料的力学性能，拉伸与压缩时的力学性能，构件的强度、刚度和稳定性，强度条件、刚度条件，应力状态分析与四种强度理论。

课程要求：熟练掌握静力学的基本概念：四个概念、六个公理及推论、一个定理。

能应用静力学的基本理论对刚体进行受力分析；明确平面任意力系的简化；熟练掌握平面力系的平衡方程及其应用；掌握材料力学的基本概念；掌握四种变形方式的内力、应力、内力图；学会四种载荷作用方式下强度、刚度、稳定性计算；理解应力状态与强度理论。

机械设计基础机械结构的强度与刚度分析在机械设计中，结构的强度和刚度是两个非常重要的指标。

强度决定了机械结构在受力情况下的承载能力，刚度则关系到机械结构的变形和稳定性。

本文将探讨机械结构的强度和刚度分析的基本原理和方法。

一、强度分析1. 强度设计基本原理在进行结构的强度设计时，需要考虑机械结构受力情况下的应力和变形情况。

强度设计的基本原则是保证机械结构在各种负载情况下都不会出现破坏。

常用的强度设计方法有极限强度设计法和工作强度设计法。

极限强度设计法是基于材料的强度极限进行设计，通过比较应力和材料强度之间的关系来判断结构是否安全。

工作强度设计法则是根据材料的工作强度进行设计，将应力与工作应力进行比较来判断结构的安全性。

2. 强度分析方法在进行强度分析时，首先需要确定机械结构受力情况下的应力分布。

常见的受力情况包括拉力、压力、弯矩等。

根据受力情况，可以通过解析法、有限元法等方法计算结构的应力分布。

解析法是基于力学原理和材料力学性质的计算方法，通过数学公式和材料力学公式计算出结构的应力。

有限元法则是将结构分割为小块，然后通过数值计算方法求解每个小块上的应力，最终得到整个结构的应力分布。

二、刚度分析1. 刚度设计基本原理刚度是指机械结构受力情况下的变形程度。

在机械设计中，需要保证机械结构在受力情况下变形不超过允许范围，以确保机械结构的工作效果和稳定性。

刚度设计的基本原理是通过设计结构的几何形状和材料来控制结构的变形程度。

2. 刚度分析方法刚度分析的方法主要包括解析法和有限元法。

解析法是通过力学公式和材料力学公式计算结构的刚度。

有限元法是将结构离散化，并使用数值计算方法求解每个小块上的位移，最终得到整个结构在受力情况下的变形程度。

综上所述，机械结构的强度和刚度分析是机械设计中非常重要的一部分。

通过合理地进行强度和刚度设计，可以保证机械结构在工作时的安全性和稳定性。

强度和刚度分析的方法主要包括解析法和有限元法，设计工程师可以根据实际情况选择合适的方法进行分析。

机械设计基础机械结构的刚度与强度分析在机械设计的过程中，结构的刚度和强度是两个非常重要的参数。

刚度是指结构对外界力的抵抗能力，而强度则是指结构在受到力的作用下是否会发生破坏。

本文将对机械结构的刚度与强度进行详细的分析。

一、刚度分析机械结构的刚度是指结构在受力作用下的变形能力。

刚度越高，结构的变形越小，反之则变形越大。

在机械设计中，刚度的计算和分析是非常重要的，它直接关系到结构的稳定性和工作性能。

1.1 弹性变形结构在受到力的作用下，会发生弹性变形。

弹性变形是结构的一种可逆变形，当外力消失时，结构会恢复原始形状。

刚度的计算就是通过分析结构在弹性变形过程中的力学特性来完成的。

1.2 刚度的计算方法常见的刚度计算方法有等效刚度法和有限元分析法。

等效刚度法是一种简化的计算方法，适用于结构较为简单的情况。

有限元分析法则较为精确，可以考虑结构的复杂性。

1.3 刚度与结构设计在机械结构设计中，刚度的要求会根据具体应用来确定。

一般来说，对于需要保持形状和位置不变的结构，刚度要求较高；而对于需要发生变形的结构，刚度要求可以适度降低。

二、强度分析机械结构的强度是指结构在受到力作用下不会发生破坏的能力。

强度分析是机械设计中必不可少的一步，它可以保证结构在正常工作条件下的安全性。

2.1 强度与材料特性结构的强度与所采用的材料有直接关系。

不同类型的材料具有不同的强度特性，例如金属材料的强度主要依赖于其抗拉强度和屈服强度。

在强度分析中，需要考虑结构所受到的最大力和所能承受的最大应力之间的关系。

2.2 强度计算方法常用的强度计算方法有等效应力法和有限元分析法。

等效应力法通过将结构的应力状态转化为等效应力的形式，然后与材料的强度特性进行比较来判断结构的安全性。

有限元分析法则可以更加精确地分析结构的应力和变形情况。

2.3 安全系数在强度分析中，通常会引入安全系数来保证结构的可靠性和安全性。

安全系数是指结构所能承受的最大力与实际所受力之间的比值。

《机械设计》课程教学大纲一、课程名称：机械设计Machine Design课程负责人：龙振宇二、学时与学分：60学时3学分三、适用专业：机械设计制造及自动化专业四、课程教材：龙振宇主编，机械设计，机械工业出版社，2002年8月五、参考教材：濮良贵纪名刚主编，机械设计（第七版），高等教育出版社，2001年6月邱宣怀主编，机械设计（第四版），高等教育出版社，1998年2月余俊等主编，机械设计（第二版），高等教育出版社，1986年六、开课单位：机械工程学院七、课程的目的、性质和任务《机械设计》是一门培养学生具有机械设计能力的技术基础课。

在机械类各专业教学计划中，它是主要课程。

本课程在教学内容方面应着重基本知识，基本理论，基本方法和创新思维，在培养实践能力方面应着重创新能力设计构思和设计技能的基本训练。

本课程的目的及主要任务是培养学生：1．掌握通用机械零部件的设计原理、方法和机械设计的一般规律；突出创新意识和创新能力的培养，具有机械系统综合设计能力。

2．树立正确的设计思维，了解国家当前的有关技术经济政策。

3．具有应用计算机技术的能力。

4．具有运用标准、规范、手册、图册等有关技术资料的能力。

5．掌握典型机械零件的实验方法，获得实验技能的基本训练。

6．对机械设计的新发展有所了解。

八、课程的主要内容1．教学基本内容机械设计总论：机械设计的一般程序，机械系统总体方案设计，技术设计的主要内容，机器设计的基本原则，标准化等。

机械零件设计基础：机械零件的失效，机械零件的工作能力和计算准则，摩擦、磨损和润滑，寿命和可靠性概述，机械零件常用材料和选用原则，机械零件的工艺性等。

联接件设计：螺纹联接，键、花键联接，过盈配合联接等。

传动件设计：带传动，链传动，齿轮传动，蜗杆传动，螺旋传动等。

轴系零、部件设计：轴，滑动轴承，滚动轴承，联轴器，离合器等。

其它零部件设计：弹簧，机架零件，减速器，无级变速器等。

创新设计：创新设计重要性、基本原则及基本方法，实例分析。

机械设计基础学习如何进行强度和刚度分析机械设计是一门综合性较强的学科，其中的强度和刚度分析是机械设计中非常重要的部分。

在机械设计中，强度和刚度分析可以帮助工程师评估零件或设备在工作条件下的承载能力和变形情况。

本文将介绍机械设计中的强度和刚度分析的基本知识和方法。

1. 强度分析强度是指材料在外力作用下不发生破坏的能力。

在机械设计中，强度分析主要涉及两个方面：静态强度和疲劳强度。

1.1 静态强度分析静态强度分析是指对机械零件或装置在外力作用下的承载能力进行评估。

这种分析通常使用应力-应变关系来计算零件或装置的变形和破坏情况。

常用的应力-应变关系包括胡克定律和屈服准则等。

通过对零件或装置进行静态强度分析，可以确定其是否满足设计要求，并进行必要的优化。

1.2 疲劳强度分析疲劳强度分析是指对机械零件或装置在循环加载下可能发生疲劳破坏的情况进行评估。

在机械设计中，疲劳破坏是一个非常重要的问题，因为循环加载可能导致零件或装置出现裂纹并最终破坏。

通过疲劳强度分析，可以确定零件或装置的疲劳寿命，并采取相应的措施来延长其使用寿命。

2. 刚度分析刚度是指材料或结构在外力作用下发生变形的能力。

在机械设计中，刚度分析主要涉及两个方面：静态刚度和动态刚度。

2.1 静态刚度分析静态刚度分析是指对机械零件或装置在外力作用下的变形情况进行评估。

这种分析通常使用位移-力或位移-应力关系来计算零件或装置的变形情况。

通过静态刚度分析，可以确定零件或装置在工作条件下的变形量，从而确保其满足设计要求。

2.2 动态刚度分析动态刚度分析是指对机械零件或装置在振动或冲击载荷下的变形情况进行评估。

振动或冲击载荷可能导致零件或装置产生共振或过大的变形，从而影响机械系统的正常工作。

通过动态刚度分析，可以确定零件或装置的共振频率和响应情况，并进行必要的优化以消除共振或减小变形。

3. 强度和刚度分析的方法在机械设计中，强度和刚度分析可以使用各种方法进行，包括解析法、经验法和数值模拟法等。

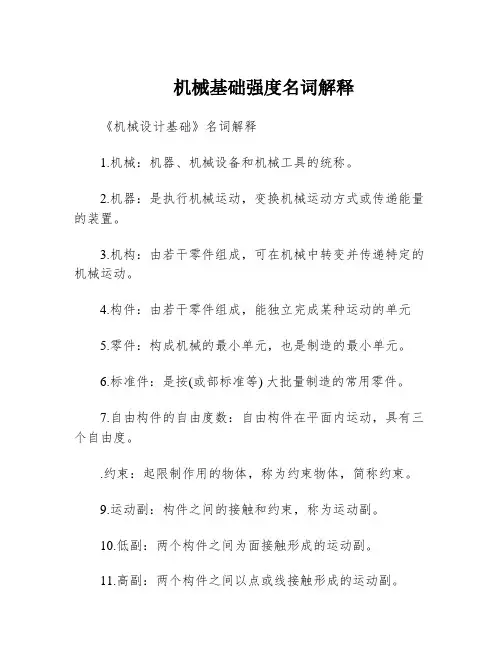

机械基础强度名词解释《机械设计基础》名词解释1.机械：机器、机械设备和机械工具的统称。

2.机器：是执行机械运动，变换机械运动方式或传递能量的装置。

3.机构：由若干零件组成，可在机械中转变并传递特定的机械运动。

4.构件：由若干零件组成，能独立完成某种运动的单元5.零件：构成机械的最小单元，也是制造的最小单元。

6.标准件：是按(或部标准等) 大批量制造的常用零件。

7.自由构件的自由度数：自由构件在平面内运动，具有三个自由度。

.约束：起限制作用的物体，称为约束物体，简称约束。

9.运动副：构件之间的接触和约束，称为运动副。

10.低副：两个构件之间为面接触形成的运动副。

11.高副：两个构件之间以点或线接触形成的运动副。

12.平衡：是指物体处于静止或作匀速直线运动的状态。

13.屈服极限：材料在屈服阶段，应力波动最低点对应的应力值，以σs表示。

14.强度极限：材料σ-ε曲线最高点对应的应力，也是试件断裂前的最大应力。

15.弹性变形：随着外力被撤消后而完全消失的变形。

16.塑性变形：外力被撤消后不能消失而残留下来的变形。

17.延伸率：δ=(l1-l)/l×100％，l为原标距长度，l1为断裂后标距长度。

1.断面收缩率：Ψ=(Ａ－Ａ1)/ Ａ×100％，Ａ为试件原面积，Ａ1为试件断口处面积。

19.工作应力：杆件在载荷作用下的实际应力。

20.许用应力：各种材料本身所能安全承受的最大应力。

21.安全系数：材料的机限应力与许用应力之比。

22.正应力：沿杆的轴线方向，即轴向应力。

23.剪应力：剪切面上单位面积的内力，方向沿着剪切面。

24.挤压应力：挤压力在局部接触面上引起的压应力。

25.力矩：力与力臂的乘积称为力对点之矩，简称力矩。

26.力偶：大小相等，方向相反，作用线互相平行的一对力，称为力偶27.内力：杆件受外力后，构件内部所引起的此部分与彼部分之间的相互作用力。

2.轴力：横截面上的内力，其作用线沿杆件轴线。

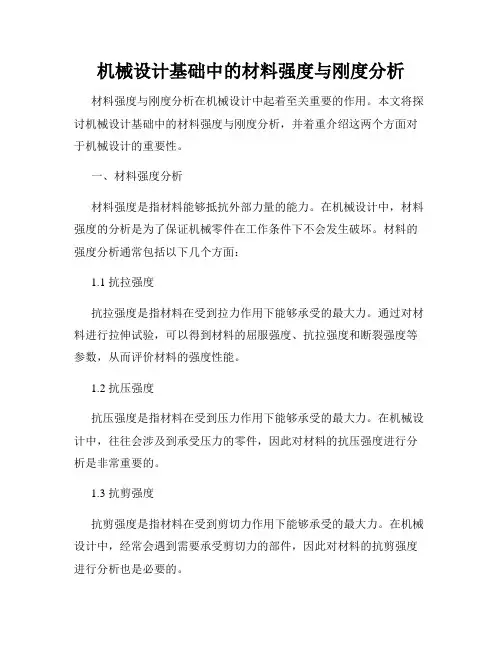

机械设计基础中的材料强度与刚度分析材料强度与刚度分析在机械设计中起着至关重要的作用。

本文将探讨机械设计基础中的材料强度与刚度分析，并着重介绍这两个方面对于机械设计的重要性。

一、材料强度分析材料强度是指材料能够抵抗外部力量的能力。

在机械设计中，材料强度的分析是为了保证机械零件在工作条件下不会发生破坏。

材料的强度分析通常包括以下几个方面：1.1 抗拉强度抗拉强度是指材料在受到拉力作用下能够承受的最大力。

通过对材料进行拉伸试验，可以得到材料的屈服强度、抗拉强度和断裂强度等参数，从而评价材料的强度性能。

1.2 抗压强度抗压强度是指材料在受到压力作用下能够承受的最大力。

在机械设计中，往往会涉及到承受压力的零件，因此对材料的抗压强度进行分析是非常重要的。

1.3 抗剪强度抗剪强度是指材料在受到剪切力作用下能够承受的最大力。

在机械设计中，经常会遇到需要承受剪切力的部件，因此对材料的抗剪强度进行分析也是必要的。

1.4 疲劳强度疲劳强度是指材料在经历多次循环载荷后导致疲劳破坏的能力。

对于需要长时间运转的机械设备，疲劳强度的分析十分关键，以确保设备的可靠性和寿命。

二、材料刚度分析材料刚度是指材料对外部力量的响应程度，即材料变形的程度。

材料刚度分析的目的是为了确定机械零件在工作条件下的变形情况，以确保其满足设计要求。

材料的刚度分析通常包括以下几个方面：2.1 弹性模量弹性模量是材料的一项重要力学参数，它表示单位应力下材料的应变程度。

通过研究材料的弹性模量，可以评估材料的刚度性能。

2.2 线膨胀系数线膨胀系数是指材料在温度变化时的线膨胀量与温度变化量之比。

在机械设计中，经常会涉及到温度的变化，因此需要考虑材料的线膨胀系数对零件的影响。

2.3 抗弯刚度抗弯刚度是指材料在受到弯曲力作用下的抵抗能力。

在机械设计中，抗弯刚度的分析对于确定机械零件的变形情况至关重要。

三、材料强度与刚度分析在机械设计中的重要性材料强度与刚度分析是机械设计中重要而必需的步骤。

机械设计基础第七版课后习题答案第一章1- 1 什么是运动组合？高对和低对有什么区别？答:运动副:使两个部件直接接触并能产生一定的相对运动联系。

平面低副-所有表面接触的运动副分为旋转副和移动副。

平面高副-与点或线接触的运动副。

1-2 什么是机构运动图？它是做什么的？答:简单的线和符号用于表示部件和运动副，每个运动副的位置按比例确定，以表示机构的组成和传动。

如此绘制的简明图形称为机构运动图。

功能:机构的运动图不仅能显示机构的传动原理，还能通过图解法找出机构上各相关点的运动特性（位移、速度和加速度）。

在分析和设计机构时，表达机构的运动是一种简单而科学的方法。

1-3 平面机构有确定运动的条件是什么？答:如果机构的自由度 f 大于0 且等于活动部件的数量，则确定机构部件之间的相对运动；这是机构有确定运动的条件。

（复习关于自由度的四个结论P17）第2章2- 1 曲柄摇杆机构的快速返回特性和死点位置是什么？答:急回特性:当曲柄以相同速度旋转时，摇杆的往复速度不同。

反向冲程期间摇臂的平均摆动速度必须大于正常冲程期间的平均摆动速度，这是快速返回特性。

死点位置:摇杆是驱动部分，曲柄是从动部分。

当曲柄与连杆共线时，摇杆通过连杆施加到曲柄上的驱动力 f 刚好经过曲柄的旋转中心，因此不会产生转动曲柄的力矩。

该机构的位置称为死点位置。

也就是说，机构从动件卡住或运动不确定的位置称为死点位置（从动件的驱动角？=0）.第三章3- 2 通常用什么方法保持凸轮与从动件接触？答:力锁:使用重力、弹簧力或其他外力来保持从动件始终与凸轮轮廓接触。

形状锁定:使用高副元件本身的几何形状，使从动件始终与凸轮轮廓接触。

3-3 什么是刚性冲击和柔性冲击？如何避免刚性冲击？答:刚性冲击:从动件的速度在运动开始和推动过程结束的瞬间突然变为零。

理论上，加速度是无限的，导致无限的惯性力。

该机构受到很大冲击，这被称为刚性冲击。

柔性冲击:当从动构件以相等的加速度或减速度运动时，从动构件的惯性力也会在某些加速度突变点发生有限的突变，从而产生冲击。
