缝纫机的机构分析和工作原理完美版讲解

缝纫机工作原理
缝纫机是一种用来缝纫各种织物的机械设备。

其工作原理可以简单概括为如下步骤：
1. 起针：当缝纫机开始工作时，针床会向上移动，将顶部的机针抬起。

2. 引线：在起针的同时，缝纫机会通过引线器将线从线盘引入机芯，并穿过针眼。

3. 抬针：机针继续上升，直至完全穿过缝纫面料，形成一条针迹。

4. 下压：针床开始下降，将机针与下方的线针板对准。

5. 拉线：当针床降低到一定位置时，线针板的针眼将与机针形成针眼开口。

此时，线条会从线引口传出，并在针眼开口处与机针形成线环。

6. 回针：一旦拉出线环，缝纫机会向后推动缝纫面料，以便准备进行下一次缝合。

7. 放线：缝纫机持续向前移动，线条会通过刀片或剪刀被切断，完成一次缝合。

8. 循环重复：随着缝纫机不断前进，以上步骤会循环重复，从而形成一串连续的针迹。

以上便是缝纫机的基本工作原理，通过针床的不断上下移动、机针与线针板的配合，以及线条的引导和切断，实现了织物的缝纫。

这种机制高效且可靠，成为了纺织行业中不可或缺的工具。

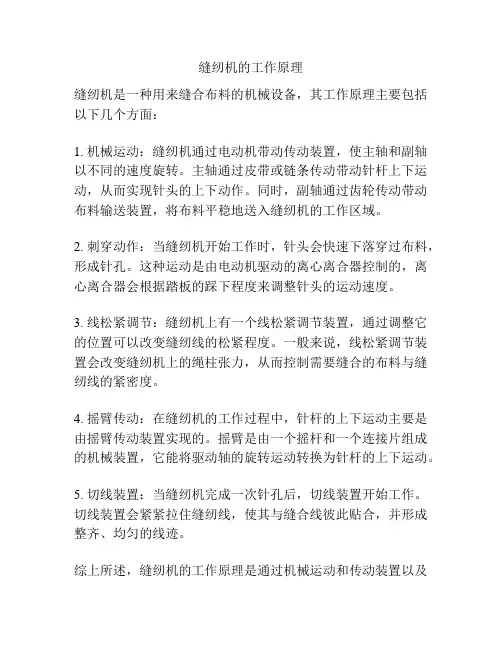

缝纫机的工作原理
缝纫机是一种用来缝合布料的机械设备，其工作原理主要包括以下几个方面：
1. 机械运动：缝纫机通过电动机带动传动装置，使主轴和副轴以不同的速度旋转。

主轴通过皮带或链条传动带动针杆上下运动，从而实现针头的上下动作。

同时，副轴通过齿轮传动带动布料输送装置，将布料平稳地送入缝纫机的工作区域。

2. 刺穿动作：当缝纫机开始工作时，针头会快速下落穿过布料，形成针孔。

这种运动是由电动机驱动的离心离合器控制的，离心离合器会根据踏板的踩下程度来调整针头的运动速度。

3. 线松紧调节：缝纫机上有一个线松紧调节装置，通过调整它的位置可以改变缝纫线的松紧程度。

一般来说，线松紧调节装置会改变缝纫机上的绳柱张力，从而控制需要缝合的布料与缝纫线的紧密度。

4. 摇臂传动：在缝纫机的工作过程中，针杆的上下运动主要是由摇臂传动装置实现的。

摇臂是由一个摇杆和一个连接片组成的机械装置，它能将驱动轴的旋转运动转换为针杆的上下运动。

5. 切线装置：当缝纫机完成一次针孔后，切线装置开始工作。

切线装置会紧紧拉住缝纫线，使其与缝合线彼此贴合，并形成整齐、均匀的线迹。

综上所述，缝纫机的工作原理是通过机械运动和传动装置以及
相关的控制装置，将针头快速穿过布料并与线松紧调节装置、摇臂传动装置等协同作用，从而实现布料的缝合。

这样便能够完成各种缝纫操作，例如直线缝、钉扣、拼接等。

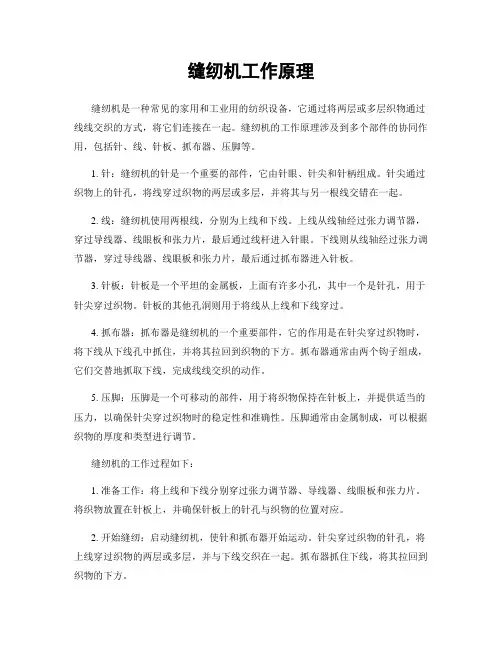

缝纫机工作原理缝纫机是一种常见的家用和工业用的纺织设备，它通过将两层或多层织物通过线线交织的方式，将它们连接在一起。

缝纫机的工作原理涉及到多个部件的协同作用，包括针、线、针板、抓布器、压脚等。

1. 针：缝纫机的针是一个重要的部件，它由针眼、针尖和针柄组成。

针尖通过织物上的针孔，将线穿过织物的两层或多层，并将其与另一根线交错在一起。

2. 线：缝纫机使用两根线，分别为上线和下线。

上线从线轴经过张力调节器，穿过导线器、线眼板和张力片，最后通过线杆进入针眼。

下线则从线轴经过张力调节器，穿过导线器、线眼板和张力片，最后通过抓布器进入针板。

3. 针板：针板是一个平坦的金属板，上面有许多小孔，其中一个是针孔，用于针尖穿过织物。

针板的其他孔洞则用于将线从上线和下线穿过。

4. 抓布器：抓布器是缝纫机的一个重要部件，它的作用是在针尖穿过织物时，将下线从下线孔中抓住，并将其拉回到织物的下方。

抓布器通常由两个钩子组成，它们交替地抓取下线，完成线线交织的动作。

5. 压脚：压脚是一个可移动的部件，用于将织物保持在针板上，并提供适当的压力，以确保针尖穿过织物时的稳定性和准确性。

压脚通常由金属制成，可以根据织物的厚度和类型进行调节。

缝纫机的工作过程如下：1. 准备工作：将上线和下线分别穿过张力调节器、导线器、线眼板和张力片。

将织物放置在针板上，并确保针板上的针孔与织物的位置对应。

2. 开始缝纫：启动缝纫机，使针和抓布器开始运动。

针尖穿过织物的针孔，将上线穿过织物的两层或多层，并与下线交织在一起。

抓布器抓住下线，将其拉回到织物的下方。

3. 继续缝纫：重复上述步骤，直到完成所需的缝纫长度。

在缝纫过程中，织物会被压脚保持在针板上，以确保针尖的稳定性和准确性。

4. 结束缝纫：当完成所需的缝纫长度后，停止缝纫机的运动。

剪断上线和下线，将织物从缝纫机上取下。

缝纫机的工作原理可以简单概括为针和抓布器的协同作用，通过线线交织的方式将织物连接在一起。

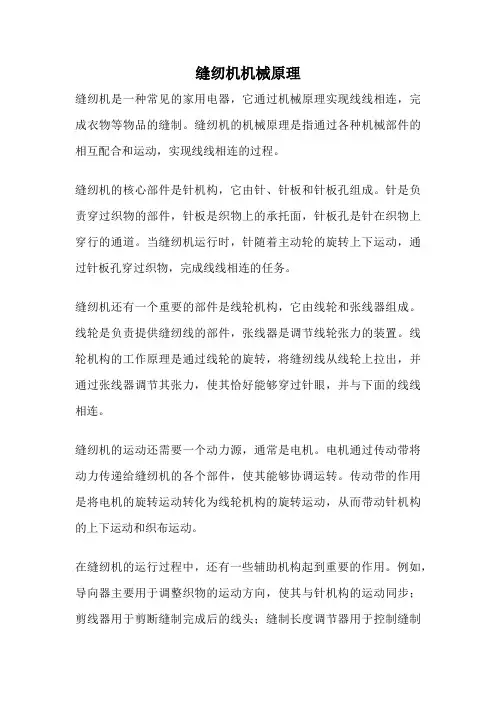

缝纫机机械原理缝纫机是一种常见的家用电器，它通过机械原理实现线线相连，完成衣物等物品的缝制。

缝纫机的机械原理是指通过各种机械部件的相互配合和运动，实现线线相连的过程。

缝纫机的核心部件是针机构，它由针、针板和针板孔组成。

针是负责穿过织物的部件，针板是织物上的承托面，针板孔是针在织物上穿行的通道。

当缝纫机运行时，针随着主动轮的旋转上下运动，通过针板孔穿过织物，完成线线相连的任务。

缝纫机还有一个重要的部件是线轮机构，它由线轮和张线器组成。

线轮是负责提供缝纫线的部件，张线器是调节线轮张力的装置。

线轮机构的工作原理是通过线轮的旋转，将缝纫线从线轮上拉出，并通过张线器调节其张力，使其恰好能够穿过针眼，并与下面的线线相连。

缝纫机的运动还需要一个动力源，通常是电机。

电机通过传动带将动力传递给缝纫机的各个部件，使其能够协调运转。

传动带的作用是将电机的旋转运动转化为线轮机构的旋转运动，从而带动针机构的上下运动和织布运动。

在缝纫机的运行过程中，还有一些辅助机构起到重要的作用。

例如，导向器主要用于调整织物的运动方向，使其与针机构的运动同步；剪线器用于剪断缝制完成后的线头；缝制长度调节器用于控制缝制线的长度等。

总结起来，缝纫机的机械原理主要包括针机构、线轮机构、动力源和辅助机构。

针机构通过针、针板和针板孔实现线线相连；线轮机构通过线轮和张线器提供缝纫线并调节其张力；动力源通过传动带将动力传递给各个部件；辅助机构起到调节和控制的作用。

这些机械原理相互配合和协调运动，使缝纫机能够高效地完成缝制任务。

在实际使用缝纫机时，我们需要注意保养和维修。

定期清洁缝纫机，保持其正常运转；及时更换磨损的部件，避免出现故障；注意使用正确的缝纫线和针，以确保缝制效果。

只有正确使用和维护缝纫机，才能发挥其最大的作用。

缝纫机的机械原理是通过针机构、线轮机构、动力源和辅助机构的相互配合和运动，实现线线相连的过程。

了解缝纫机的机械原理有助于我们更好地使用和维护缝纫机，提高缝制效率和质量。

缝纫机结构原理和分类缝纫机是一种使用针和线将两片或多片布料合并在一起的机器。

它是一个广泛使用的家用和工业工具，通过自动或手动操作来完成缝合任务。

缝纫机的结构原理和分类对于学习和了解其工作原理和性能非常重要。

一、缝纫机的结构原理1.基本结构组成缝纫机的基本结构是由运动系统、缝纫系统和控制系统组成。

(1)运动系统：包括主动装置和输送装置。

主动装置是通过电机驱动主动轴，使机械部件进行相应的运动。

输送装置是将布料顺序输送给缝纫机的一组部件。

(2)缝纫系统：包括针杆机构、针板、针盘、线轴架、线轮、针返、张力剂、针眼、卸线装置等。

(3)控制系统：由脚踏板和开关组成，用于控制运动系统和缝纫系统的开关。

2.工作原理缝纫机的工作原理是通过针和线的运动来完成布料的连续缝合。

在缝纫过程中，缝纫机通过多个动态的工作部件协同工作。

(1)针杆机构：是缝纫机的主要部件之一，它通过上下运动将针移动到布料上方或穿过布料。

(2)线轴架和线轮：是用于储存线和提供供给线的设备。

(3)针板和针盘：固定在机头的部件，支撑布料并保证针头的顺利通过布料。

(4)张力剂：通过调整线的张力，保证缝纫线的平稳运动和缝合效果。

(5)针返：用于调整针的位置和控制线的活动范围。

3.工作过程缝纫机的工作过程一般包括以下几个步骤：(1)将待缝合的布料放置在缝纫机的工作台上。

(2)用手或脚踏板调整机器，使针杆机构将针引入布料。

(3)通过活动的线轮和线轴架将缝纫线引至针眼。

(4)调整张力剂的松紧度，使线的张力保持适当。

(5)通过脚踏板或控制开关启动机器，使针和线进行随机的上下运动，完成缝合任务。

(6)关闭机器，完成缝纫任务。

二、缝纫机的分类1.按用途分类(1)家用缝纫机：主要用于家庭缝纫、改衣和针脚修饰等小型缝制工作。

(2)工业缝纫机：用于大规模生产和高效缝制工作。

工业缝纫机一般具有较高的速度和耐久性。

2.按结构分类(1)平车缝纫机：也称为平缝机，是最基本的缝纫机类型。

缝纫机工作原理缝纫机是一种用于缝制衣物的机械设备，它通过特定的工作原理实现对布料的缝合。

缝纫机的工作原理主要包括送线、上线、下线、缝合等几个步骤。

下面将详细介绍缝纫机的工作原理。

首先，我们来看一下缝纫机的送线原理。

送线是指将线从线轴上引入缝纫机，并通过一系列的装置送入针眼。

在送线的过程中，需要通过张力装置来控制线的张力，保证线能够顺利地被送入针眼，并在缝合时形成合适的拉力，从而使缝线平稳、均匀。

接下来是上线原理。

上线是指将线从线轴引入缝纫机，并通过一系列的装置送入针眼的过程。

在上线的过程中，需要通过张力装置来控制线的张力，保证线能够顺利地被送入针眼，并在缝合时形成合适的拉力，从而使缝线平稳、均匀。

然后是下线原理。

下线是指将线从线轴引入缝纫机，并通过一系列的装置送入针眼的过程。

在下线的过程中，需要通过张力装置来控制线的张力，保证线能够顺利地被送入针眼，并在缝合时形成合适的拉力，从而使缝线平稳、均匀。

最后是缝合原理。

缝合是指通过缝纫机上的针和线，将两块或多块布料缝合在一起的过程。

在缝合的过程中，需要通过缝纫机上的针板和针板上的针眼来控制针的运动轨迹，保证针能够准确地穿过布料，并形成合适的线迹，从而实现对布料的缝合。

通过以上介绍，我们可以看出，缝纫机的工作原理主要包括送线、上线、下线、缝合等几个步骤。

在这些步骤中，需要通过一系列的装置来控制线的张力和针的运动轨迹，从而实现对布料的缝合。

这些装置包括张力装置、线轴、针板、针眼等，它们共同协作，使得缝纫机能够顺利地完成缝合任务。

总的来说，缝纫机的工作原理是一个复杂而精密的过程，它需要各个部件之间紧密配合，才能实现对布料的精准缝合。

只有深入了解和掌握了缝纫机的工作原理，才能更好地使用和维护缝纫机，从而提高缝制效率和缝制质量。

希望本文的介绍能够帮助大家更好地理解缝纫机的工作原理。

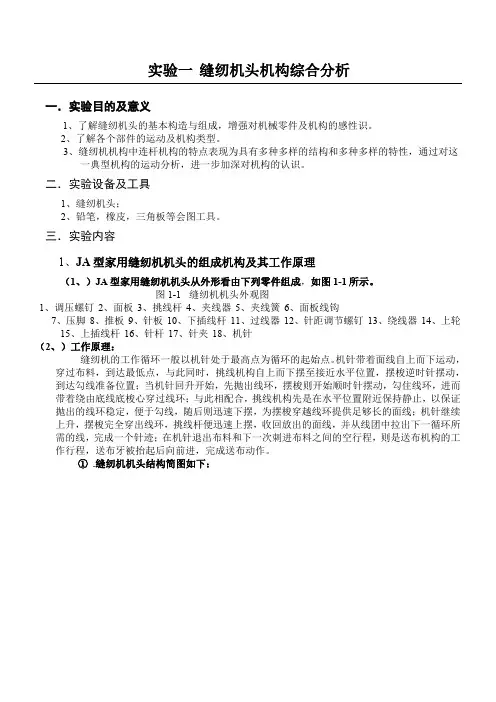

实验一缝纫机头机构综合分析
一．实验目的及意义
1、了解缝纫机头的基本构造与组成，增强对机械零件及机构的感性识。

2、了解各个部件的运动及机构类型。

3、缝纫机机构中连杆机构的特点表现为具有多种多样的结构和多种多样的特性，通过对这
一典型机构的运动分析，进一步加深对机构的认识。

二．实验设备及工具
1
2
1
（
1
714、上轮15
（2
以保证
机针继续
图1-2
(1)
(17)摆
摆梭
注：
②
k、继续收线形成绞合点；l、周而复始形成了线迹。

更简单地说：送布---放线---引线---刺布---退针---成环---钩线---扩环---脱钩---紧环---绞合。

四、实验步骤
1、由手轮转动上轴，观察各机构的运动情况，认清哪些构建是活动构件，那些事固定构件，
了解缝纫机的结构及传动原理。

2、检查机针最高位置时的指针是否为零，必要时可松开手轮离合器加以校正。

3、转动上轴，依次观察并记录机针在最高位置开始刺布，到最低位置退出布料等时刻的指针
读数。

4、转动上轴，依次观察并记录摆梭逆时针摆动和顺时针摆动交接时刻的指针读数。

5、转动上轴，依次观察并记录挑线杆在最高位置、中间休止、再下降，到达最低位置等时刻
的指针读数。

6、转动上轴，依次观察并记录送布机构开始送布、送布结束等时刻的指针位置。

以上3－6步应反复三次，取各次读数的平均值作为实验数据，填入测试数据表。

五、缝纫机工作循环图
图6 缝纫机工作循环图
表1 家用缝纫机四个主要机构在工作周期中的特殊点（配合图6）。

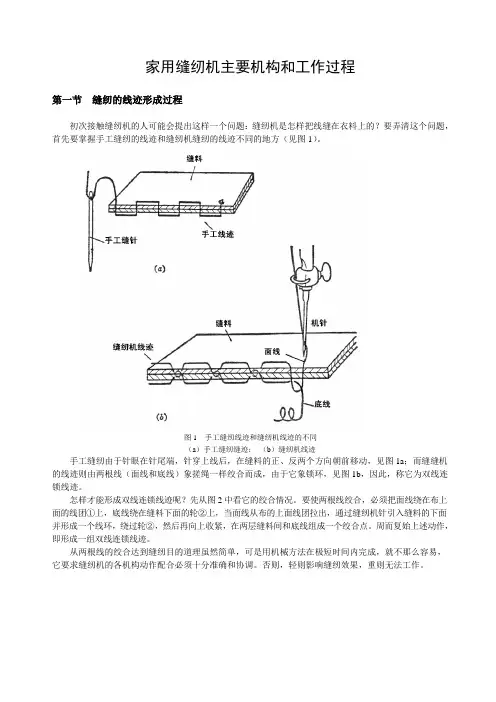

家用缝纫机主要机构和工作过程第一节缝纫的线迹形成过程初次接触缝纫机的人可能会提出这样一个问题：缝纫机是怎样把线缝在衣料上的？要弄清这个问题，首先要掌握手工缝纫的线迹和缝纫机缝纫的线迹不同的地方（见图1）。

图1 手工缝纫线迹和缝纫机线迹的不同（a）手工缝纫缝迹；（b）缝纫机线迹手工缝纫由于针眼在针尾端，针穿上线后，在缝料的正、反两个方向朝前移动，见图1a；而缝缝机的线迹则由两根线（面线和底线）象搓绳一样绞合而成，由于它象锁环，见图1b，因此，称它为双线连锁线迹。

怎样才能形成双线连锁线迹呢？先从图2中看它的绞合情况。

要使两根线绞合，必须把面线绕在布上面的线团①上，底线绕在缝料下面的轮②上，当面线从布的上面线团拉出，通过缝纫机针引入缝料的下面并形成一个线环，绕过轮②，然后再向上收紧，在两层缝料间和底线组成一个绞合点。

周而复始上述动作，即形成一组双线连锁线迹。

从两根线的绞合达到缝纫目的道理虽然简单，可是用机械方法在极短时间内完成，就不那么容易，它要求缝纫机的各机构动作配合必须十分准确和协调。

否则，轻则影响缝纫效果，重则无法工作。

图2 上下两根线的绞合（a）（b）（c）（d）（e）图3 线迹的形成过程（a）摆梭尖在左端极限位置；（b）摆梭与机针中心线重合；（c）线环绕过梭心中线；（d）挑线杆向上运动；（e）线环从摆梭尾部脱出缝纫机是怎样形成双线连锁线迹的？要达到这一目标，首先要使缝纫机上轮旋转一周，各机构完成一个周期的动作，从而形成一个线迹。

下面通过摆梭钩线形成一个线迹的过程来分析各机构的动作要求（见图3）。

（1）线环的形成机针从最高位置向下运动，在缝针没有接触缝料之前，挑线杆向上运动完成收紧上一个线迹的工作，并从线团里拉出形成下一个线环所需的面线。

与此同时，送布牙也完成向前推送缝料的动作，开始向针板下方运动。

此时摆梭已经开始逆时针方向旋转（面对摆梭而言），当机针刺布、穿过缝料并达到最低位置时，摆梭逆时旋转也到极限位置，见图3a。

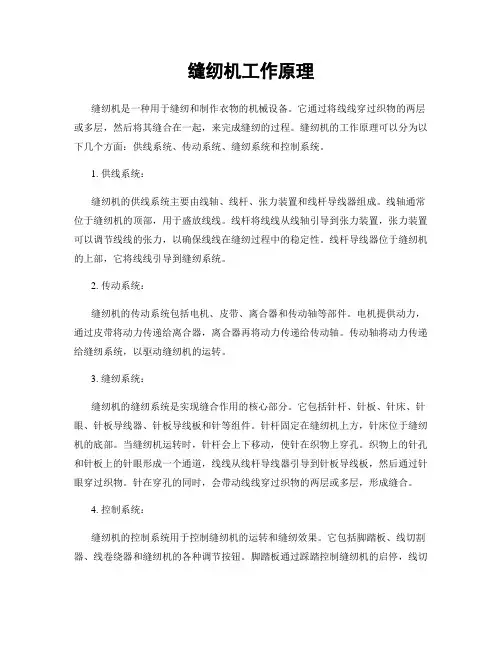

缝纫机工作原理缝纫机是一种用于缝纫和制作衣物的机械设备。

它通过将线线穿过织物的两层或多层，然后将其缝合在一起，来完成缝纫的过程。

缝纫机的工作原理可以分为以下几个方面：供线系统、传动系统、缝纫系统和控制系统。

1. 供线系统：缝纫机的供线系统主要由线轴、线杆、张力装置和线杆导线器组成。

线轴通常位于缝纫机的顶部，用于盛放线线。

线杆将线线从线轴引导到张力装置，张力装置可以调节线线的张力，以确保线线在缝纫过程中的稳定性。

线杆导线器位于缝纫机的上部，它将线线引导到缝纫系统。

2. 传动系统：缝纫机的传动系统包括电机、皮带、离合器和传动轴等部件。

电机提供动力，通过皮带将动力传递给离合器，离合器再将动力传递给传动轴。

传动轴将动力传递给缝纫系统，以驱动缝纫机的运转。

3. 缝纫系统：缝纫机的缝纫系统是实现缝合作用的核心部分。

它包括针杆、针板、针床、针眼、针板导线器、针板导线板和针等组件。

针杆固定在缝纫机上方，针床位于缝纫机的底部。

当缝纫机运转时，针杆会上下移动，使针在织物上穿孔。

织物上的针孔和针板上的针眼形成一个通道，线线从线杆导线器引导到针板导线板，然后通过针眼穿过织物。

针在穿孔的同时，会带动线线穿过织物的两层或多层，形成缝合。

4. 控制系统：缝纫机的控制系统用于控制缝纫机的运转和缝纫效果。

它包括脚踏板、线切割器、线卷绕器和缝纫机的各种调节按钮。

脚踏板通过踩踏控制缝纫机的启停，线切割器用于剪断线线，线卷绕器用于将线线卷绕到线轴上。

调节按钮可以调整缝纫机的线线张力、缝纫速度和针的位置等参数，以满足不同的缝纫需求。

总结：缝纫机工作原理主要包括供线系统、传动系统、缝纫系统和控制系统。

供线系统用于引导线线到缝纫系统，传动系统提供动力驱动缝纫机的运转，缝纫系统通过针的上下移动和线线的穿孔来实现缝合作用，控制系统用于控制缝纫机的运转和缝纫效果。

了解缝纫机的工作原理有助于更好地使用和维护缝纫机，提高缝纫效率和质量。
