电调天线远程控制单元中AISG协议的实现

智能天线AISG设备操作1.1 电调天线相关设备说明1.1.1 R8882与RSU82的AISG端口及线缆有关通过认证的AISG线缆的介绍请参考附录错误！未找到引用源。

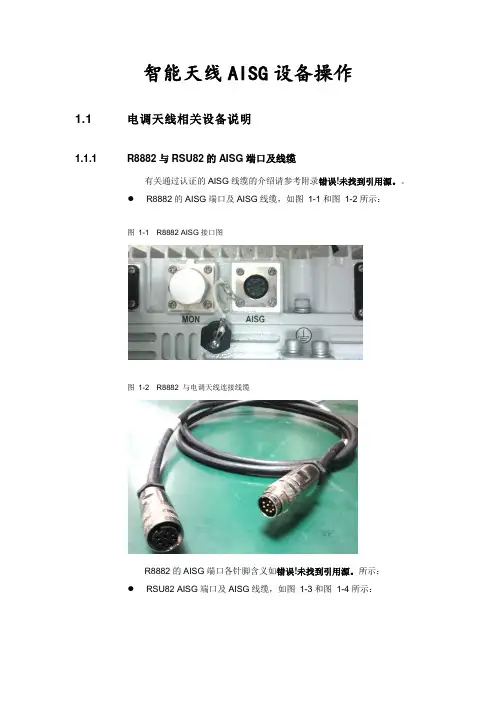

●R8882的AISG端口及AISG线缆，如图1-1和图1-2所示：图1-1 R8882 AISG接口图图1-2 R8882 与电调天线连接线缆R8882的AISG端口各针脚含义如错误！未找到引用源。

所示：●RSU82 AISG端口及AISG线缆，如图1-3和图1-4所示：图1-3 RSU82 AISG接口图图1-4 RSU82与电调天线连接线缆RSU82的AISG端口各针脚含义如错误！未找到引用源。

所示：1.1.2 电调天线的AISG端口电调天线的AISG端口如错误！未找到引用源。

所示：图1-5 电调天线的AISG端口1.1.3 电调模块RCU的物理实体电调模块RCU用于支持远程电调电子下倾角度，包括电机和AISG接口，RCU如图1-所示；有些天线内置RCU。

安装RCU时需要根据电机的安装说明书进行安装，注意不同品牌电机的安装方法是不同的。

如果安装不正确，校准不会成功。

如果安装时，通过手动调整了天线倾角，通过RET不能查询天线实际的倾角。

所以开局时，一般要校准RET，然后通过OMC/LMT做设置倾角等其它操作。

图1-8 RCU（RET）其中8 Pin Male用于接AISG信号线，8 Pin Female用于RCU级联1.1.4 电调模块RCU的安装连接图1-9 电调模块RCU和AISG的接法2 AISG设备配置AISG设备（电调天线和塔放）的配置流程如图2-1所示：图2-1 AISG设备配置流程图2.1.1 查询天线属性对象1. 在配置管理系统中，选中网元的修改区，然后双击[管理网元→设备→基站附属设备→天线服务功能→天线属性对象]，弹出[天线属性对象-列表]，如图2-2所示。

图2-2 打开[天线属性对象-列表]2. 在[天线属性对象-列表]中，双击一条天线属性对象记录，就可以查询天线类型的详细信息，如图2-3所示。

基于AISG2.0协议的电调天线远程控制单元(RET)的设计实现吕燚，刘伟时间:2010年03月05日字体: 大中小关键词:摘要：电调天线远程控制单元(RCU)是进行天线下倾角调节和天线状态远程实时监控的核心部件。

本文从实际应用出发，阐述了RCU的硬件设计和相关软件模块的实现，并对RCU与基站对接过程中容易被忽视的问题进行了简要概述。

关键词：电调天线远程控制单元；AISG；移相器；HDLC通过调节天线下倾角，可以有效地增强和优化网络覆盖。

机械调节下倾角虽然可以在一定程度上改善覆盖，但是存在机械调节方式耗费人力物力过多、不能实时调节和优化且下倾角调节范围有限等缺点。

电调下倾角天线相对于机械下倾天线，在有效增强小区径向近处覆盖的同时，还可以减少对同站邻区的干扰，从而解决过覆盖、软切换区域过大或过小、导频污染等造成的掉话、容量下降、通话质量下降等问题。

电调天线远程控制单元(RCU)具有接收基站控制命令、精确调节天线下倾角和及时向基站报告天线工作状态等功能，是电调下倾角系统中的控制核心。

AISG2.0协议是AISG组织于2006年制定的天线相关设备(ALD)与基站系统对接的标准接口，用于实现电调天线的远程控制和状态监测，实现不同厂家的天线和基站系统之间的无缝对接。

为了满足国际天线市场的需求，开发基于AISG2.0协议的电调天线远程控制单元尤为重要。

1 系统总体结构电调天线远程控制单元的主要功能包括天线倾角控制、天线参数配置、远程固件更新、告警上报等。

其系统总体结构如图1所示。

2 系统硬件实现2.1 通信模块AISG2.0协议物理层的底层通信介质支持RS485和Modem通信方式。

RS485通信方式采用多芯屏蔽电缆在RET与基站之间建立连接。

Modem方式则是通信控制信号和射频信号共用射频电缆，将控制信号调制到射频信号上，然后接收方再解调得到控制信号。

这两种连接方式对于上层协议都是透明的。

从目前的应用来看，RCU中大都是使用RS485方式，Modem方式多用于塔顶放大器等和射频信号相关的ALD设备。

陕西电信无线LTE应知应会100题1 LTE基站类1.陕西电信LTE基站分为哪几类？分为两大类：BTS3900(BBU+RFU) DBS3900(BBU+RRU)2.单BBU支持多少个小区？在LTE中，S111的基站称之为3个小区，在3G里面称之为3个扇区。

LTE单BBU可支持18个小区3.现网BBU中配置哪些单板必须配置？4.主控板、信道板优先插那个槽位？信道板置优先级：Slot3>Slot1>Slot0主控板配置优先级：slot7>slot65.主控板单板硬件类型是什么？UMPT b9，其他单板提供信令处理和资源管理等功能，传输能力：1 FE/GE 电口和1 FE/GE 光口6.信道板硬件类型是什么？有什么差别？Lbbpd1支持小区数：3*2T2RLbbpd2支持小区数：3*2T2R/2T4R/4T4R7.LTE信道板支持几个CPRI接口？支持的速率是什么？每信道板支持6个CPRI接口, 支持1.25/2.5/4.9G/9.8G(9.8G仅限TDD) CPRI接口速率。

8.UPEU的功能电源和监控板：支持电源均流，把–48 V DC 转换成+12 V DC ；提供8路干结点信号接口和2路RS485信号接口。

9.LTE站点是否配置GPS?需要配置GPS，且不建议和CDMA公用10.陕西电信的RRU分为哪几类？2T2R的RRU3638(1.8G)规格a)12L/14kg，支持载波数：2b)输出功率：2*40Wc)频率范围：TX:1825～1875MHz，RX:1730～1780MHz ，支持带宽：5/10/15/20M。

2T2R的RRU3630(1.8G)规格a)12L/14kg，支持载波数：2b)输出功率：2*40Wc)频率范围：TX:1825～1875MHz，RX:1730～1780MHz ，支持带宽：5/10/15/20M。

11.RRU支持的功率2*40W的区别是什么？2表示有2个发射通道，40w表示每个发射通道都可以支持最大40W的发射功率。

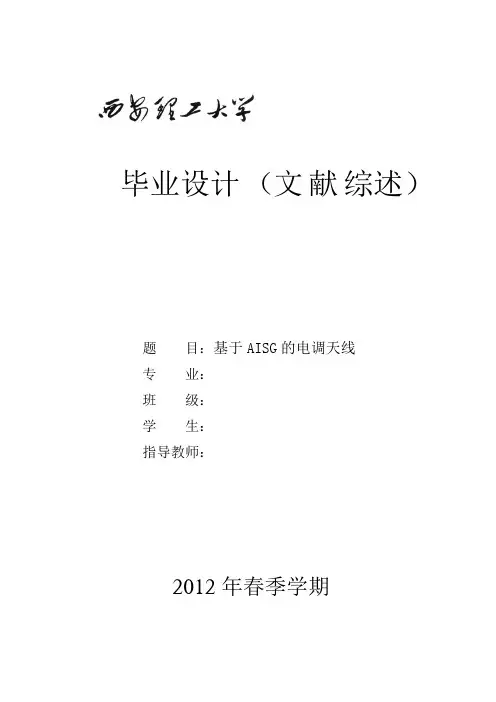

毕业设计（文献综述）题目：基于AISG的电调天线专业：班级：学生：指导教师：2012年春季学期基于AISG的电调天线的控制一、文献综述的引言：本次毕业设计是以已学的单片机知识，再配合为学习西，即AISG协议和电调天线使用，因此为了能够顺利的完成学校交的的任务，必需要在已有的知识的情况下来了解未解的专业知识。

其中，查看大量的文献综述，在原来已有的基础上来实现创新。

参阅文献可以给我们在陌生的领域上指引我们朝着正确的方向走下去，不至于走弯路，而且大量的文献参阅可以让我们再很多的地方少出现错误。

文献的参考范围是有关本次课程设计而进行的，不需要看与其无关的知识，但是涉及的知识必需我们掌握，例如基于AISG的电调天线的控制中，不仅需要知道什么是AISG，而且电调天线的使用方法也是必需熟悉的，其中控制系统控制步进电机的过程也是必需的，所以在参考文献的时候我们应该抓住侧重点，这样对我们的毕设设计的进程是有很大的帮助的。

就比如说，基于AISG的电调天线的控制系统中，从标题上需要知道的东西是AISG和电调天线。

AISG，不同厂家的电调天线设备主要是电调天线远程控制单元(RCU)与控制设备或软件的互操作性,并实现对RCU设备的远程监控。

电调天线，指使用电子调整下倾角度的移动天线,通过电子下倾,改变天线的相位、水平分量、垂直分量幅值等参数,从而达到改变覆盖面积的作用。

因此，这次的文献综述也是通过上述的情况而看开评论的。

二、文献综述的正文：（1）该课题的研究背景及发展方向移动通信天线的技术发展很快,早期我国主要使用的定向和全向型移动天线,后来普遍使用机械天线,现很多省市的移动网已经趋向于使用电调天线和双极化移动天线。

随着移动通信特别是3G网络普及和应用深入，电调天线设备的应用越来越普遍，但是问题也由此产生。

例如，如何对基站设备惊醒同意的监管和管理，如何整合不同厂家的产品构建一个电调系统以实现最高的性价比，如何解决不同厂家的产品兼容性和操作性等。

智能天线AISG设备操作1.1 电调天线相关设备说明1.1.1 R8882与RSU82的AISG端口及线缆有关通过认证的AISG线缆的介绍请参考附录错误！未找到引用源。

●R8882的AISG端口及AISG线缆，如图1-1和图1-2所示：图1-1 R8882 AISG接口图图1-2 R8882 与电调天线连接线缆R8882的AISG端口各针脚含义如错误！未找到引用源。

所示：●RSU82 AISG端口及AISG线缆，如图1-3和图1-4所示：图1-3 RSU82 AISG接口图图1-4 RSU82与电调天线连接线缆RSU82的AISG端口各针脚含义如错误！未找到引用源。

所示：1.1.2 电调天线的AISG端口电调天线的AISG端口如错误！未找到引用源。

所示：图1-5 电调天线的AISG端口1.1.3 电调模块RCU的物理实体电调模块RCU用于支持远程电调电子下倾角度，包括电机和AISG接口，RCU如图1-所示；有些天线内置RCU。

安装RCU时需要根据电机的安装说明书进行安装，注意不同品牌电机的安装方法是不同的。

如果安装不正确，校准不会成功。

如果安装时，通过手动调整了天线倾角，通过RET不能查询天线实际的倾角。

所以开局时，一般要校准RET，然后通过OMC/LMT做设置倾角等其它操作。

图1-8 RCU（RET）其中8 Pin Male用于接AISG信号线，8 Pin Female用于RCU级联1.1.4 电调模块RCU的安装连接图1-9 电调模块RCU和AISG的接法2 AISG设备配置AISG设备（电调天线和塔放）的配置流程如图2-1所示：图2-1 AISG设备配置流程图2.1.1 查询天线属性对象1. 在配置管理系统中，选中网元的修改区，然后双击[管理网元→设备→基站附属设备→天线服务功能→天线属性对象]，弹出[天线属性对象-列表]，如图2-2所示。

图2-2 打开[天线属性对象-列表]2. 在[天线属性对象-列表]中，双击一条天线属性对象记录，就可以查询天线类型的详细信息，如图2-3所示。

毕业设计（文献综述）题目：基于AISG的电调天线专业：班级：学生：指导教师：2012年春季学期基于AISG的电调天线的控制一、文献综述的引言：本次毕业设计是以已学的单片机知识，再配合为学习西，即AISG协议和电调天线使用，因此为了能够顺利的完成学校交的的任务，必需要在已有的知识的情况下来了解未解的专业知识。

其中，查看大量的文献综述，在原来已有的基础上来实现创新。

参阅文献可以给我们在陌生的领域上指引我们朝着正确的方向走下去，不至于走弯路，而且大量的文献参阅可以让我们再很多的地方少出现错误。

文献的参考范围是有关本次课程设计而进行的，不需要看与其无关的知识，但是涉及的知识必需我们掌握，例如基于AISG的电调天线的控制中，不仅需要知道什么是AISG，而且电调天线的使用方法也是必需熟悉的，其中控制系统控制步进电机的过程也是必需的，所以在参考文献的时候我们应该抓住侧重点，这样对我们的毕设设计的进程是有很大的帮助的。

就比如说，基于AISG的电调天线的控制系统中，从标题上需要知道的东西是AISG和电调天线。

AISG，不同厂家的电调天线设备主要是电调天线远程控制单元(RCU)与控制设备或软件的互操作性,并实现对RCU设备的远程监控。

电调天线，指使用电子调整下倾角度的移动天线,通过电子下倾,改变天线的相位、水平分量、垂直分量幅值等参数,从而达到改变覆盖面积的作用。

因此，这次的文献综述也是通过上述的情况而看开评论的。

二、文献综述的正文：（1）该课题的研究背景及发展方向移动通信天线的技术发展很快,早期我国主要使用的定向和全向型移动天线,后来普遍使用机械天线,现很多省市的移动网已经趋向于使用电调天线和双极化移动天线。

随着移动通信特别是3G网络普及和应用深入，电调天线设备的应用越来越普遍，但是问题也由此产生。

例如，如何对基站设备惊醒同意的监管和管理，如何整合不同厂家的产品构建一个电调系统以实现最高的性价比，如何解决不同厂家的产品兼容性和操作性等。

基于AISG2.0协议的电调天线远程控制单元的设计实现放大器放大器放大器放大器等和射频信号相关的ALD设备。

本系统中的AISG通信接口电路。

由于天线一般都分布在相对较高而且空旷的地带，因而RCU通信接口的防雷功能必不可少。

本通信接口电路的防雷部分包括气体放电管、PTC和TVS三部分。

气体放电管构成第一道防雷保护，PTC和TVS作为第二道防线，进一步保证了通信接口的防雷性能。

考虑到所有的RET控制器都是挂在空中，最后通过基站单点接到大地，不存在大地电位差，因而采用了非隔离的方案。

2.2 电机控制模块电机控制驱动模块的核心是Allegro公司的步进电机驱动芯片A3977。

该芯片具有1/2、1/4及1/8等微步模式。

本系统中通过软件配置使MS1为高电平、MS2为低电平，电机工作在半步模式，MCU每发400个脉冲电机转动一圈。

A3977输出驱动器容量为35 V、2.5 A，内部包括一个固定停机时间电流稳压器，该稳压器可在低、快或混合衰减模式下工作，从而可以有效降低电机噪音，增加步进精确度并减少功率耗散。

2.3 存储模块存储模块主要包括天线相关的参数存储和RCU固件存储。

天线参数存储采用铁电存储器FM24LC16，其中包括产品序列号、天线参数、天线配置数据和移相器配置数据等。

选用铁电存储器的主要原因是：AISG协议中规定，RCU收到基站的命令后，必须在10 ms之内发出回应帧，否则就认为通信超时，这就要求向存储器中写入天线参数的命令必须在10 ms内完成；考虑到执行程序的时间消耗，在天线数据较多的情况下，普通的EEPROM无法满足要求；铁电存储器相比于EEPROM写入速度快，写入过程无需等待，可以满足这一要求。

RCU固件存储则采用了μPSD单片机的内部Flash。

利用μPSD单片机内部特有的Flash结构，将正在执行的固件和更新的固件都存储在单片机的片内Flash中，从而省去了外部存储器，既节省了BOM成本，又提高了产品的可靠性和安全性。

基于AISG协议的嵌入式Web服务器的设计作者：刘现锋邓春健崔园来源：《现代电子技术》2016年第02期摘要：针对电调倾角天线的远程控制问题，提出了基于AISG协议的嵌入式Web服务器设计方案。

综合运用Boa 技术和CGI 技术，在嵌入式设备上构建出基于AISG协议的专用Web 服务器。

分析了AISG协议通信原理，设计了基于AISG协议的嵌入式Web服务器的硬件电路，重点介绍Boa 服务器的构建，因特网到AISG协议网关的实现。

测试表明，该方案具有较好的稳定性和可操作性，具有较大的参考价值。

关键词：远程电调倾角天线； BOA技术； CGI技术； AISG协议中图分类号： TN911⁃34 文献标识码： A 文章编号： 1004⁃373X（2016）02⁃0069⁃04 Design of embedded Web server based on AISG protocolLIU xianfeng1， DENG chunjian1， CUI yuan2（1. School of Computer Science & Engineering ， University of Electronic Science andTechnology of China， Chengdu 611731， China；2. School of Computer Engineering ，Zhongshan Institute， University of Electronic Science and Technology of China， Zhongshan 528400， China）Abstract： Aiming at the remote control of electrical tilt antennas， a design scheme of embedded Web server based on AISG protocol is presented in this paper. The special Web server based on AISG protocol was built on the embedded equipment by using Boa and CGI technologies. The communication principle of AISG protocol is analyzed in this paper. The hardware circuit of the embedded Web server based on AISG protocol was designed. The establishment of Boa server and realization of gateway from Internet to AISG protocol are introduced emphatically. The testing results show that the method has high stability， operability， and great reference value.Keywords： remote electrical tilt antenna； BOA technology； CGI technology； AISG protocol0 引言在电调现象控制系统中，远程电调倾角天线的接口标准是AISG（Antenna Interface Standard Group）协议， AISG协议规定在物理层采用RS 485标准，用主从方式对设备进行远程控制[1⁃3]，这一特点只能使得控制系统维持在RS 485通信距离内对有限的设备进行控制，不能够实现更远距离和更多设备的控制。

aisg 标准
AISG（Antenna Interface Standards Group）是天线接口标准组织的简称，它是由一些国际天线名牌厂家发起的，主要起草有关电调天线硬件接口及软件协议等，以便各厂家生产的天线设备能统一监控和管理。

目前，几乎所有电调天线系统都采用AISG协议。

AISG连接器（Antenna Interface Standards Group Connector），也称为AISG 5针圆形连接器，是一种用于无线电通信系统中的天线控制接口标准。

AISG连接器采用环形插头和插座设计，并且具有防水、耐腐蚀和可靠的传输性能。

它主要用于天线控制单元（ACU）和天线之间的连接，用于传输控制信号和电源供应。

如需了解更多关于aisg标准的信息，建议咨询专业人士获取帮助。

专利名称：一种实现兼容AISG-V3和AISG-V2协议的电调天线控制器软件设计方法
专利类型：发明专利
发明人：吕燚,李文生,叶立威
申请号：CN202010816467.9
申请日：20200814
公开号：CN111913699A
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本发明公开了一种实现兼容AISG‑V3和AISG‑V2协议的电调天线控制器软件设计方法，包括以下步骤：分区，将电调天线控制器程序分为三部分，分别为Bootloader，AISGV2Firmware以及AISGV3Firmware，其中Bootloader用于固件更新，AISGV2Firmware、AISGV3Firmware分别为AISG‑V2和AISG‑V3的固件程序，其中AISGV2Firmware分成第一部分以及第二部分，所述第一部分功能为外设初始化、系统自检和数据配置程序，第二部分为AISGV2Firmware系统主程序；执行，先启动Bootloader，然后执行AISGV2Firmware的第一部分；然后直接跳转至AISGV3Firmware，工作在AISG‑V3模式下，如果接收到AISG‑V2通信帧，则切换至AISGV2Firmware。

本发明在启动后首先进入AISG‑V2固件，完成外设初始化、系统自检和数据配置等耗时操作，保证从AISG‑V3固件切换到AISG‑V2固件后可以快速启动固件，并且保证对AISG‑V2的扫描命令和赋地址命令能够在协议规定时间内(10ms)回应。

申请人：电子科技大学中山学院
地址：528402 广东省中山市石岐区学院路1号
国籍：CN
代理机构：中山市粤捷信知识产权代理事务所(普通合伙)
代理人：张谦
更多信息请下载全文后查看。

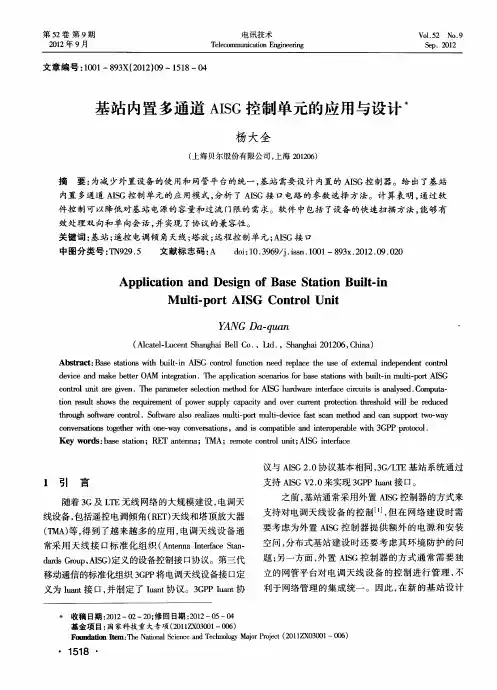

基站内置多通道AISG控制单元的应用与设计杨大全【摘要】为减少外置设备的使用和网管平台的统一,基站需要设计内置的AISG控制器.给出了基站内置多通道AISG控制单元的应用模式,分析了AISG接口电路的参数选择方法.计算表明,通过软件控制可以降低对基站电源的容量和过流门限的需求.软件中包括了设备的快速扫描方法,能够有效处理双向和单向会话,并实现了协议的兼容性.【期刊名称】《电讯技术》【年(卷),期】2012(052)009【总页数】4页(P1518-1521)【关键词】基站;遥控电调倾角天线;塔放;远程控制单元;AISG接口【作者】杨大全【作者单位】上海贝尔股份有限公司,上海201206【正文语种】中文【中图分类】TN929.5随着3G及LTE无线网络的大规模建设，电调天线设备，包括遥控电调倾角（RET）天线和塔顶放大器（TMA）等，得到了越来越多的应用，电调天线设备通常采用天线接口标准化组织（Antenna Interface Standards Group，AISG）定义的设备控制接口协议。
