中央空调多联机安装设计方案及常见问题

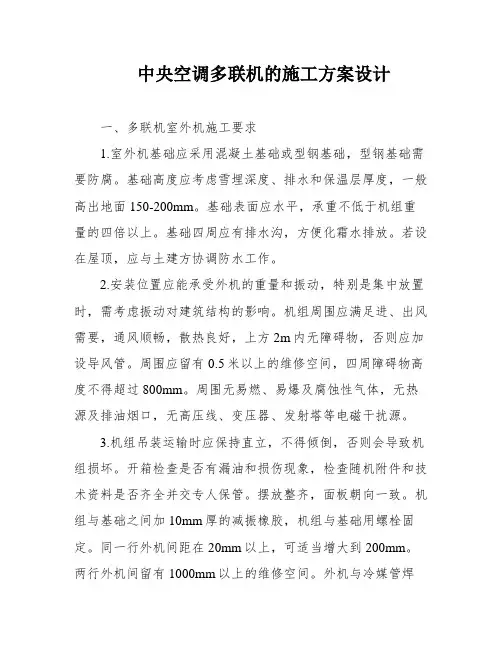

中央空调多联机的施工方案设计一、多联机室外机施工要求1.室外机基础应采用混凝土基础或型钢基础，型钢基础需要防腐。

基础高度应考虑雪埋深度、排水和保温层厚度，一般高出地面150-200mm。

基础表面应水平，承重不低于机组重量的四倍以上。

基础四周应有排水沟，方便化霜水排放。

若设在屋顶，应与土建方协调防水工作。

2.安装位置应能承受外机的重量和振动，特别是集中放置时，需考虑振动对建筑结构的影响。

机组周围应满足进、出风需要，通风顺畅，散热良好，上方2m内无障碍物，否则应加设导风管。

周围应留有0.5米以上的维修空间，四周障碍物高度不得超过800mm。

周围无易燃、易爆及腐蚀性气体，无热源及排油烟口，无高压线、变压器、发射塔等电磁干扰源。

3.机组吊装运输时应保持直立，不得倾倒，否则会导致机组损坏。

开箱检查是否有漏油和损伤现象，检查随机附件和技术资料是否齐全并交专人保管。

摆放整齐，面板朝向一致。

机组与基础之间加10mm厚的减振橡胶，机组与基础用螺栓固定。

同一行外机间距在20mm以上，可适当增大到200mm。

两行外机间留有1000mm以上的维修空间。

外机与冷媒管焊接时，对机组截止阀采取冷却措施，防止焊接的高温损坏阀体内的密封材料。

机组上方2米内有障碍物时，加装导风管将排风引出。

原则上不允许安装在有百叶窗封闭的间内，若必须安装，则叶片间距应≥30mm以上，百叶倾斜角在—15度内，且尽量加大百叶窗的面积。

4.安装汇总管、分歧管应采用随机附带的合格产品，绝对不允许使用三通配件和现场焊接三通。

型号及流量应符合机组性能和设计要求。

二、多联机室内机施工要求删除此段，因为未提供具体内容）三、多联机冷媒管路施工要求冷媒管路应按照设计要求施工，管路应保持水平或向室外倾斜，避免积水。

管路应有足够的支架和固定件，保证不会因振动而损坏或产生噪音。

管道连接应采用合适的连接方式，保证连接紧密，不漏氟。

管道应在保温层内，保证制冷效果。

管道弯头应符合规范要求，不得采用钢丝弯管。

中央空调多联机如何安装中央空调多联机如何安装，多联式空调机组结构、型式复杂多样，系统的施工要求高，难度大，从管材材质、制造工艺、零配件供应到现场焊接等要求均非常高，否则会对今后的维修管理带来很大麻烦。

因此，正确选择、安装与使用多联式空调机组非常重要。

一：室外机安装1机组吊装运输时应保持直立，不能倾倒，否则会导致机组损坏2机组与基础之间加10mm厚的减震橡胶，机组与基础用螺栓固定3同一行外机间距在20mm以上，条件允许，考虑散热效果和检修方便可适当增加到200mm，两行外机留有1000mm以上的维修空间4外机与冷媒管焊接时，对机组止阀采取冷却措施，防止焊接的高温损坏阀内的密封材料5机组上方2米内有障碍物时，加装导风管将排风引出6室外机原则上不能安装在有百叶窗封闭的间内，如果必须安装的话，则叶片间距在≥30mm以上，百叶倾斜角在0到15度内7室外机最大的汇总管应离主机最近，到末端子机的配管长度≤5米，两外机之间油管长度均≤5米二：室内机安装1高度--2匹嵌入机不应超过2.7米，3匹不应超过3米，卡式机风管机风口离地面不应超过3米，以上高度超出要求时，应提高机组静压加装辅助垫加热2吊架安装平稳牢固，吊杆不应自由摆动，当吊杆长度≥6米时，采用角钢作为吊杆3室内机附近预留检修口，尺寸为≥400*400mm，方便进行电机，电脑版的拆卸维修4空调风口固定螺丝不要固定在风口表面，而是应该在侧面，回风口应加装过滤网，以防止回风口风速高，噪音大，回风口面积要大于送风口面积的1,3倍5安装嵌入机面板不能用手直接转动或推拉导风板，防止连接件脱落损坏三：选型1选择适合价格的产品：价格与品牌、机型、用户的需要有关，如果选择变频与非变频空调，系统同时兼备供暖、增加机关报风和加湿功能、增加过滤和除尘功能、增加清新空气笔杀菌功能等。

都会导致价格差异。

参考海尔直流变频多联空调机组，采用了许多新技术、新工艺、新材料定子采用使产品节能效果十分明显，同时也使空调的温度波动更小，使用更舒适。

多联机空调系统安装工法多联机空调系统是一种相对传统中央空调系统更灵活和节能的空调系统。

它由一个室外机和多个室内机组成，可以同时为多个房间提供独立控制的冷暖空调。

多联机空调系统的安装工法是确保系统运行正常和提供舒适环境的关键。

本文将详细介绍多联机空调系统安装的步骤和注意事项。

第一步是选择合适的位置安装室外机。

室外机应该安装在通风良好且不受阳光直射的地方，远离潮湿和易燃物。

室外机的安装高度应符合制造商提供的要求，通常建议离地面2米以上，并且需要有足够的空间进行维修和清洁。

第二步是确定室内机的数量和位置。

根据需要冷暖的房间数和房间的面积，确定安装多少个室内机。

室内机的安装位置应该避免直接吹到人体，通常建议在房间的中央位置或离床和沙发较远的位置。

同时，室内机应离墙面一定距离，以确保空气循环畅通。

第三步是安装室内机和室外机之间的管道。

多联机空调系统的每个室内机都需要与室外机通过管道连接。

管道的安装应满足一定的坡度，以便排水正常，同时要保证管道的密封性和稳固性。

为了减少管道的长度和损耗，应尽量将室内机和室外机安装在靠近的位置。

第四步是安装室内机和室外机的电源。

室内机和室外机都需要电源供应，所以在安装前需要确保有足够的电源插座。

电源线的敷设应符合电气安全规范，避免电源线与其他设备或水管交叉，并且要留有足够的余量。

第五步是安装和调试控制系统。

多联机空调系统的控制系统可以通过遥控器、定时器等手段进行控制。

在安装过程中，需要确保控制系统的安装正确并与每个室内机连接。

此外，还需对控制系统进行调试，确保每个室内机的温度和风速可以独立控制，并且整个系统运行正常。

最后一步是运行测试和使用说明。

在安装和调试完成后，需要对整个系统进行运行测试，确保每个室内机正常运行和达到预期效果。

同时，还需要向用户提供使用说明，包括如何使用遥控器、定时器等控制系统，以及注意事项和常见问题解答。

在多联机空调系统的安装过程中，还需要注意以下几点。

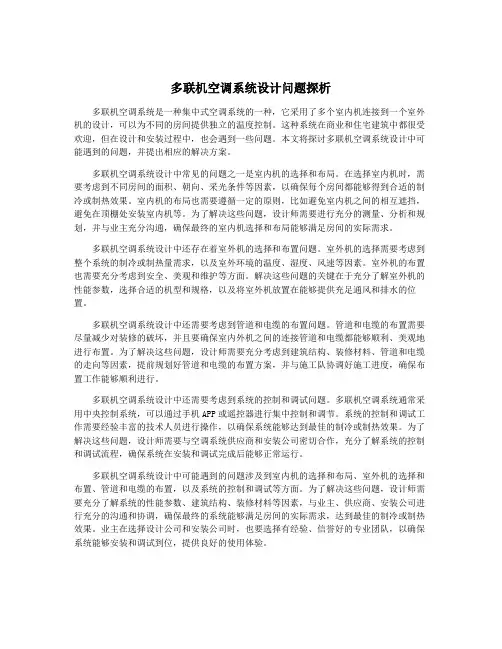

多联机空调系统设计问题探析多联机空调系统是一种集中式空调系统的一种，它采用了多个室内机连接到一个室外机的设计，可以为不同的房间提供独立的温度控制。

这种系统在商业和住宅建筑中都很受欢迎，但在设计和安装过程中，也会遇到一些问题。

本文将探讨多联机空调系统设计中可能遇到的问题，并提出相应的解决方案。

多联机空调系统设计中常见的问题之一是室内机的选择和布局。

在选择室内机时，需要考虑到不同房间的面积、朝向、采光条件等因素，以确保每个房间都能够得到合适的制冷或制热效果。

室内机的布局也需要遵循一定的原则，比如避免室内机之间的相互遮挡，避免在顶棚处安装室内机等。

为了解决这些问题，设计师需要进行充分的测量、分析和规划，并与业主充分沟通，确保最终的室内机选择和布局能够满足房间的实际需求。

多联机空调系统设计中还存在着室外机的选择和布置问题。

室外机的选择需要考虑到整个系统的制冷或制热量需求，以及室外环境的温度、湿度、风速等因素。

室外机的布置也需要充分考虑到安全、美观和维护等方面。

解决这些问题的关键在于充分了解室外机的性能参数，选择合适的机型和规格，以及将室外机放置在能够提供充足通风和排水的位置。

多联机空调系统设计中还需要考虑到管道和电缆的布置问题。

管道和电缆的布置需要尽量减少对装修的破坏，并且要确保室内外机之间的连接管道和电缆都能够顺利、美观地进行布置。

为了解决这些问题，设计师需要充分考虑到建筑结构、装修材料、管道和电缆的走向等因素，提前规划好管道和电缆的布置方案，并与施工队协调好施工进度，确保布置工作能够顺利进行。

多联机空调系统设计中还需要考虑到系统的控制和调试问题。

多联机空调系统通常采用中央控制系统，可以通过手机APP或遥控器进行集中控制和调节。

系统的控制和调试工作需要经验丰富的技术人员进行操作，以确保系统能够达到最佳的制冷或制热效果。

为了解决这些问题，设计师需要与空调系统供应商和安装公司密切合作，充分了解系统的控制和调试流程，确保系统在安装和调试完成后能够正常运行。

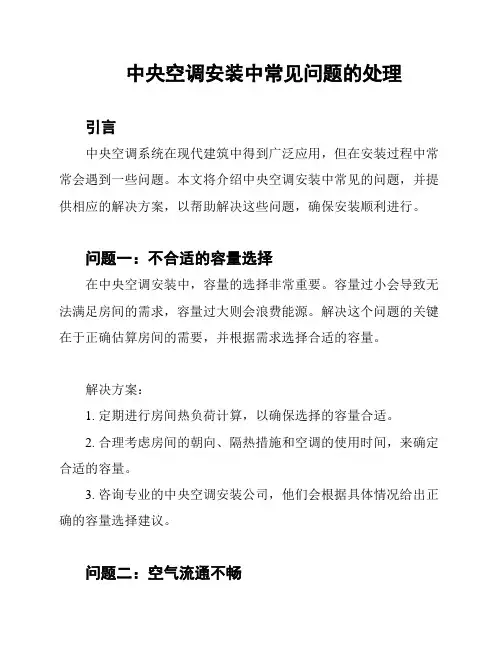

中央空调安装中常见问题的处理引言中央空调系统在现代建筑中得到广泛应用，但在安装过程中常常会遇到一些问题。

本文将介绍中央空调安装中常见的问题，并提供相应的解决方案，以帮助解决这些问题，确保安装顺利进行。

问题一：不合适的容量选择在中央空调安装中，容量的选择非常重要。

容量过小会导致无法满足房间的需求，容量过大则会浪费能源。

解决这个问题的关键在于正确估算房间的需要，并根据需求选择合适的容量。

解决方案：1. 定期进行房间热负荷计算，以确保选择的容量合适。

2. 合理考虑房间的朝向、隔热措施和空调的使用时间，来确定合适的容量。

3. 咨询专业的中央空调安装公司，他们会根据具体情况给出正确的容量选择建议。

问题二：空气流通不畅中央空调系统的效果与空气流通的良好与否密不可分。

如果空气流通不畅，房间中的温度和湿度将无法均匀分布，影响整体舒适度。

解决方案：1. 定期清洁和更换空气过滤器，避免其堵塞。

2. 确保房间内的通风口和回风口没有被堵塞，以保证空气的流通。

3. 考虑使用风扇或增加风道来改善空气流通的情况。

问题三：水路堵塞中央空调系统需要通过水路来传递制冷剂。

如果水路堵塞，不仅会影响冷却效果，还可能导致设备工作过热，进而影响设备寿命。

解决方案：1. 定期清理和检查水路，避免泥沙、杂质等堵塞管道。

2. 定期清洗冷凝器和冷却塔，防止其堵塞。

3. 定期检查水泵、阀门等设备，确保其正常运行，避免堵塞问题。

问题四：噪音问题中央空调在运行过程中可能产生噪音，影响到周围环境的安静和员工的工作效率。

解决方案：1. 选择低噪音的中央空调设备，并考虑在安装过程中使用隔音材料。

2. 对空调设备进行定期维护，保持其正常工作，避免噪音问题。

3. 合理布局空调设备，避免与静音区域过于接近。

结论中央空调安装中的常见问题可能会影响到整个系统的运行效果和舒适度。

通过正确选择容量、确保空气流通、防止水路堵塞和噪音问题的处理，可以最大程度地避免这些问题的发生。

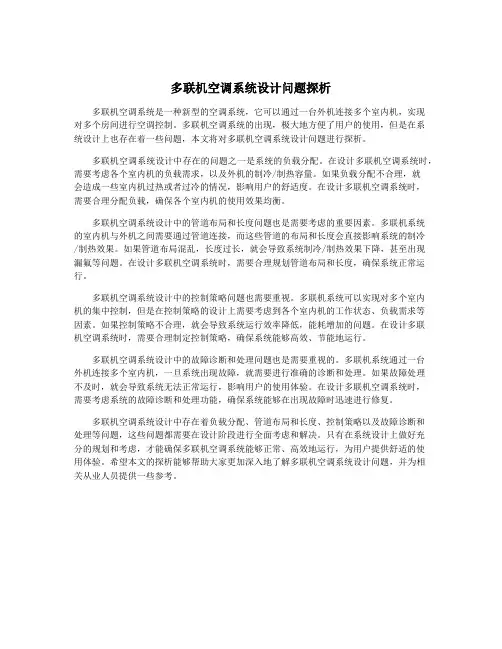

多联机空调系统设计问题探析多联机空调系统是一种新型的空调系统，它可以通过一台外机连接多个室内机，实现对多个房间进行空调控制。

多联机空调系统的出现，极大地方便了用户的使用，但是在系统设计上也存在着一些问题，本文将对多联机空调系统设计问题进行探析。

多联机空调系统设计中存在的问题之一是系统的负载分配。

在设计多联机空调系统时，需要考虑各个室内机的负载需求，以及外机的制冷/制热容量。

如果负载分配不合理，就会造成一些室内机过热或者过冷的情况，影响用户的舒适度。

在设计多联机空调系统时，需要合理分配负载，确保各个室内机的使用效果均衡。

多联机空调系统设计中的管道布局和长度问题也是需要考虑的重要因素。

多联机系统的室内机与外机之间需要通过管道连接，而这些管道的布局和长度会直接影响系统的制冷/制热效果。

如果管道布局混乱，长度过长，就会导致系统制冷/制热效果下降，甚至出现漏氟等问题。

在设计多联机空调系统时，需要合理规划管道布局和长度，确保系统正常运行。

多联机空调系统设计中的控制策略问题也需要重视。

多联机系统可以实现对多个室内机的集中控制，但是在控制策略的设计上需要考虑到各个室内机的工作状态、负载需求等因素。

如果控制策略不合理，就会导致系统运行效率降低，能耗增加的问题。

在设计多联机空调系统时，需要合理制定控制策略，确保系统能够高效、节能地运行。

多联机空调系统设计中的故障诊断和处理问题也是需要重视的。

多联机系统通过一台外机连接多个室内机，一旦系统出现故障，就需要进行准确的诊断和处理。

如果故障处理不及时，就会导致系统无法正常运行，影响用户的使用体验。

在设计多联机空调系统时，需要考虑系统的故障诊断和处理功能，确保系统能够在出现故障时迅速进行修复。

多联机空调系统设计中存在着负载分配、管道布局和长度、控制策略以及故障诊断和处理等问题，这些问题都需要在设计阶段进行全面考虑和解决。

只有在系统设计上做好充分的规划和考虑，才能确保多联机空调系统能够正常、高效地运行，为用户提供舒适的使用体验。

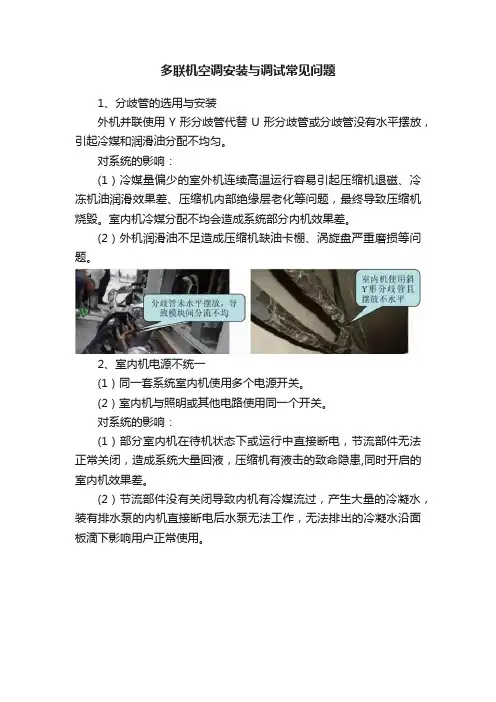

多联机空调安装与调试常见问题1、分歧管的选用与安装外机并联使用Y形分歧管代替U形分歧管或分歧管没有水平摆放，引起冷媒和润滑油分配不均匀。

对系统的影响：(1）冷媒量偏少的室外机连续高温运行容易引起压缩机退磁、冷冻机油润滑效果差、压缩机内部绝缘层老化等问题，最终导致压缩机烧毁。

室内机冷媒分配不均会造成系统部分内机效果差。

(2）外机润滑油不足造成压缩机缺油卡棚、涡旋盘严重磨损等问题。

2、室内机电源不统一(1）同一套系统室内机使用多个电源开关。

(2）室内机与照明或其他电路使用同一个开关。

对系统的影响：(1）部分室内机在待机状态下或运行中直接断电，节流部件无法正常关闭，造成系统大量回液，压缩机有液击的致命隐患,同时开启的室内机效果差。

(2）节流部件没有关闭导致内机有冷媒流过，产生大量的冷凝水，装有排水泵的内机直接断电后水泵无法工作，无法排出的冷凝水沿面板滴下影响用户正常使用。

3、铜管焊接未使用氮气保护在焊接铜管时未使用蚕气保护，或仅在焊接完成后用氮气或压缩空气吹洗一下管路。

对系统的影响：管路中的铜屑、焊渣、氧化皮等杂质进入系统，会造成系统堵塞,压缩机涡旋盘表面磨损、涡旋盘卡死、润滑油高温变质、电机绕组绝缘层磨损划伤等严重问题,最终导致压缩机烧毁。

4、冷媒的追加与选用问题(1）未按标准追加足够量的冷媒。

(2）使用劣质的冷媒。

对系统的影响：(1）冷媒偏少，压缩机长期高温运行会使冷冻机油润滑效果下降、涡旋盘磨损、压缩机内部绝缘层老化等问题。

(2）冷媒量偏少造成室外机能力不足，室内机效果差。

(3）冷媒成分改变，影响系统效果和压缩机运行稳定性,运行电流偏大造成变频模块保护甚至烧毁。

5、系统内外机的通讯问题(1)通讯线未按标准使用3芯屏蔽线或接线不规范。

(2）室内机地址冲突，外机检测不到系统所有内机。

对系统的影响：(1）外机检测不到所有内机，接收到的能力需求偏小，运行能力无法达到最大，相当于超配，室内机效果差。

(2）地址冲突的室内机节流部件无法自动控制，容易造成系统回液，压缩机有液击的危险。

多联机空调安装工程施工方案及技术措施一、前言多联机空调是一种新型的中央空调系统，它具有节能环保、舒适节能、安全可靠等特点，被广泛应用于各种场合。

在实际应用过程中，正确的安装和调试对于多联机空调的工作效果和使用寿命具有至关重要的影响。

因此，本文将介绍多联机空调安装工程的施工方案和技术措施，以期为广大使用者提供参考和帮助。

二、施工前准备2.1 工具准备在施工前，要做好工具准备。

根据施工情况，准备相应的工具，如钳子、扳手、扩钳、螺丝刀等常规工具，以及压力表、温度计、漏气检测仪等专业工具。

2.2 材料准备材料准备是施工前的关键步骤。

要根据设计方案准确计算所需材料，包括空调主机、室内机、配管、电缆、绝缘材料、接头管等。

三、施工方案3.1 室外机安装1.室外机选址室外机的选址是施工的关键步骤。

要根据实际情况进行选址，考虑室外机的露天、距离、高度等因素。

在选择位置时，应尽可能选择环境良好的区域。

2.安装底座在选择好室外机的位置后，要根据土地坚实程度进行底座的施工。

底座的高度要与安装位置相适应。

3.固定室外机室外机通过膨胀螺栓或膨胀螺帽固定在底座上，确保其牢固可靠。

3.2 室内机安装1.安装天花板机安装天花板机要先选择好位置，再按照设计方案进行布管，保证布管的美观和合理。

根据设计方案连接电缆和配管。

2.安装挂壁机安装挂壁机时，先安装支架、钩子等，再通过布管、电缆连接室内机和室外机。

3.3 配管布置在进行配管布置时，要根据设计方案进行，布置过程中要保证管路的直线性，避免出现弯折，以免影响制冷效果。

3.4 电缆连接电缆连接是安装的重要步骤，必须保证连接的牢固可靠。

在连接前，先检查电缆的长度和电缆的搭配，再连接到电源和控制线。

四、安装后调试在安装过程中，要时刻注意质量，确保安装工作顺利完成。

在安装后要进行调试，以保证空调设备的正常工作。

4.1 室内机漏水问题如果室内机存在漏水问题，首先要检查是否安装不当、布管不到位等人为因素造成的漏水，如果是则进行修正，否则检查机内部出现的泄漏情况，进行维修或更换。

多联机中央空调施工方案1. 简介多联机中央空调系统是一种能够同时为多个房间提供冷暖空调服务的系统。

本文档将介绍多联机中央空调的施工方案，包括系统设计、管道布置、室内机安装和系统调试等内容。

2. 系统设计多联机中央空调系统由一个中央机组和若干室内机组组成。

中央机组负责冷热能的制备和分配，而室内机组则将制冷或制热的空气传送到各个房间。

在进行施工前，需要进行系统设计，包括以下几个方面：2.1 中央机组选型根据需要提供的冷暖载荷和空间条件，选择合适的中央机组。

平衡制冷和制热性能，同时要考虑能耗和维护成本。

2.2 室内机组数量和位置根据各个房间的面积和使用需求，确定需要安装的室内机组数量。

根据房间布局和需求，选择合适的安装位置，确保室内机组的送风覆盖范围。

考虑空调管道的布置和长度，尽量减少管道的长度和阻力。

2.3 管道布置设计合理的管道布置方案，包括冷媒管、排水管和电缆。

冷媒管要避免过长和过多的弯头，确保冷媒的流动畅通。

排水管要保证正常排水，避免积水和堵塞。

电缆要安全可靠地布置，避免干扰和损坏。

3. 施工步骤3.1 管道和电缆预埋在施工前，根据系统设计方案，在墙壁、地板或天花板上预埋冷媒管、排水管和电缆。

确保预埋位置准确无误。

3.2 中央机组安装根据系统设计方案，将中央机组安装在室外合适的位置。

确保机组与地面平稳连接，避免震动和噪音。

3.3 室内机组安装根据系统设计方案和确定的位置，将室内机组安装在各个房间的墙壁或天花板上。

确保室内机组安装稳固，风口朝向合适。

3.4 管道连接和系统调试将预埋的管道和电缆与中央机组和室内机组进行连接。

确保连接处密封可靠，没有漏气和漏水。

然后进行系统调试，检查制冷和制热性能，调整温度和风速等参数。

4. 施工注意事项在进行多联机中央空调的施工过程中，需要注意以下几点：•确保施工人员具备相关的证书和技术知识，能够安全、规范地施工。

•遵守建筑和电气安全规范，确保施工过程中不会对人身和财产造成损害。
