中央空调工程安装规范培训(VRV多联机组)

VRV空调系统安装规范篇一：VRV空调系统设计、安装要领VRV空调系统设计、安装、调试、验收要领第一章：VRV空调系统介绍1、VRV空调的定义：VRV系统即变制冷剂流量系统(Varied Refrigerant Volume，简称VRV)，目前最常见的是变频多联系统，即主机通过变频调节来改变制冷剂的流量。

VRV系统是由一台主机通过铜管连接很多台不同容量和不同形式的室内机，空调主机根据室内机容量需求的变化来调节其输出的容量。

VRV系统管路布置简单，不破坏原建筑结构，占用空间少，安装方便，控制灵活。

每个室内机既可以单独配置一个控制器，也可以多台内机集中控制且温度可调，室外主机可根据室内机工作状态自动变频调节其输出的能量，因而可以最大限度的节约用电。

2、VRV空调系统的特点变频VRV空调系统的相对于定速系统具有明显的节能、舒适效果：(1) VRV空调系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；在制冷/制热工况下，能效比COP随频率的降低而升高，由于压缩机长时间工作在低频区域，故系统的季节能效比相对于传统空调系统大大提高；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击。

(2) VRV空调系统具有能调节容量的特性，在系统初开机时室温与设定温度相差很大，利用压缩机高频运行的方式，使室温快速地到达设定值，缩短室内不舒适的时间；系统调节容量使室温波动很小，改善了室内的舒适性；极少出现传统空调系统在启停压缩机时所产生的振动噪声，且室内机风扇电机普遍采用直流无刷电机驱动，速度切换平滑，降低了室内机的噪声。

（3）VRV空调系统比冷水机组的蒸发温度高3℃左右，其COP 值约提高10%；结构紧凑，体积小，管径细，不需要设置水系统和水质管理设备，故不需要专门的设备间和管道层，可较大程度地降低建筑物造价，提高建筑面积的利用率；室内机的多元化，可以根据室内装饰选择不同形式的室内即款式，而且可实现各个房间或区域的的独立控制；因而VRV空调系统目前已广泛应用于住宅、办公等诸多领域。

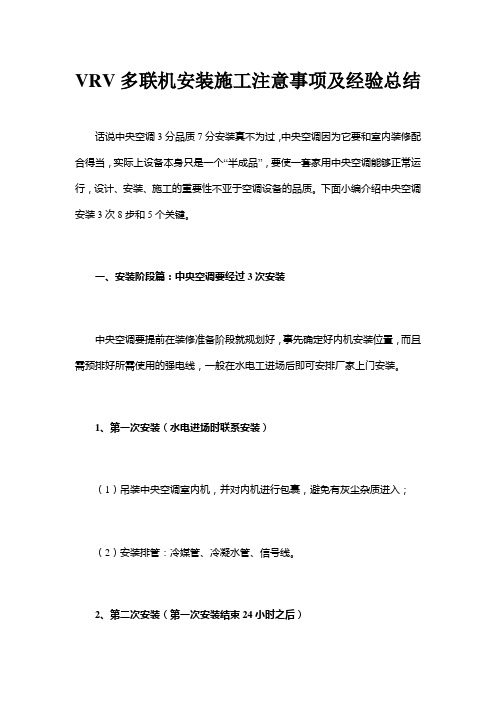

VRV多联机安装施工注意事项及经验总结话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。

下面小编介绍中央空调安装3次8步和5个关键。

一、安装阶段篇：中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装。

1、第一次安装（水电进场时联系安装）（1）吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；（2）安装排管：冷媒管、冷凝水管、信号线。

2、第二次安装（第一次安装结束24小时之后）（1）吊装中央空调室外机；（2）充填冷媒，测试中央空调系统，测量风口尺寸和位置。

3、第三次安装（第二次安装结束后或次日）安装风口，最后设备运行测试。

二、安装材料篇：5个关键辅材不可疏忽大意1、冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。

传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。

因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。

而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。

2、铜管保温冷媒运行情况直接决定使用效果，铜管保温不可忽视。

3、冷凝水管冷凝水管隐藏在吊顶中，最后会封闭起来。

虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。

4、风口小部位往往被很多消费者疏忽，但这部分影响使用感受。

常见风口有两种材料：一种是ABS风口，另一种是铝合金风口。

两种风口各有利弊。

ABS风口，采用ABS工程材料制作，不容易结露。

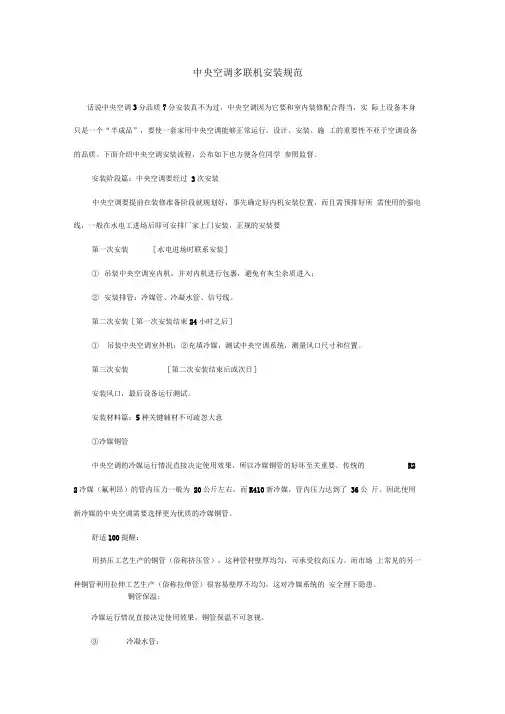

中央空调多联机安装规范话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。

下面介绍中央空调安装流程，公布如下也方便各位同学参照监督。

安装阶段篇：中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装，正规的安装要第一次安装［水电进场时联系安装］①吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；②安装排管：冷媒管、冷凝水管、信号线。

第二次安装［第一次安装结束24小时之后］①吊装中央空调室外机；②充填冷媒，测试中央空调系统，测量风口尺寸和位置。

第三次安装［第二次安装结束后或次日］安装风口，最后设备运行测试。

安装材料篇：5种关键辅材不可疏忽大意①冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。

传统的R2 2冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。

因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

舒适100提醒：用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。

而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。

铜管保温:冷媒运行情况直接决定使用效果，铜管保温不可忽视。

③冷凝水管：冷凝水管隐藏在吊顶中，最后会封闭起来。

虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。

④风口：小部位往往被很多消费者疏忽，但这部分影响使用感受。

常见风口有两种材料：一种是ABS风口，另一种是铝合金风口。

两种风口各有利弊。

ABS风口，采用ABS工程材料制作，不容易结露。

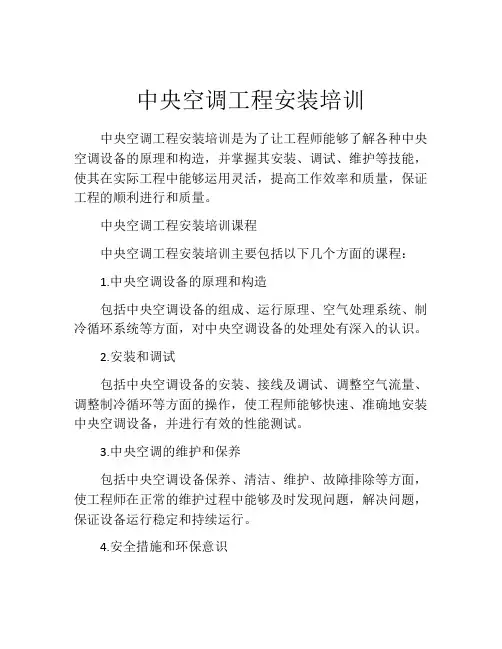

中央空调工程安装培训中央空调工程安装培训是为了让工程师能够了解各种中央空调设备的原理和构造，并掌握其安装、调试、维护等技能，使其在实际工程中能够运用灵活，提高工作效率和质量，保证工程的顺利进行和质量。

中央空调工程安装培训课程中央空调工程安装培训主要包括以下几个方面的课程：1.中央空调设备的原理和构造包括中央空调设备的组成、运行原理、空气处理系统、制冷循环系统等方面，对中央空调设备的处理处有深入的认识。

2.安装和调试包括中央空调设备的安装、接线及调试、调整空气流量、调整制冷循环等方面的操作，使工程师能够快速、准确地安装中央空调设备，并进行有效的性能测试。

3.中央空调的维护和保养包括中央空调设备保养、清洁、维护、故障排除等方面，使工程师在正常的维护过程中能够及时发现问题，解决问题，保证设备运行稳定和持续运行。

4.安全措施和环保意识包括中央空调设备的安全使用方法、检查、维修等方面。

另外，还包括对环保的认识和责任意识的培养，使工程师能够遵守环保规定，预防和消除环境污染。

中央空调工程安装培训的目标中央空调工程安装培训的目标是，让工程师掌握如下技能：1.具备中央空调设备的安装和调试的基本技能；2.知道如何调整安装后设备的空气流量和温度；3.能够快速而精确的检查和排除设备故障；4.了解设备的保养、维护和清洁方法；5.知道如何进行安全措施和环保措施；6.了解如何有效地协作和沟通。

中央空调工程安装培训的重要性中央空调工程安装培训的目的是将工程师的技能提高到一个更高的水平，并为客户提供高效、高质量的工程服务，同时，中央空调工程安装的质量和效率和很高的相关性，如果相关技能不能得到提高，肯定会导致工程质量下降，客户满意度下降等问题。

在一些中央空调工程领域，客户和承包商希望知道工程师的技能水平和经验，因此，这里有一个认证机构对工程师的技能进行测试和认证。

在中央空调工程安装培训结束之后，工程师需要进行检测和认证，以证明其技能水平和经验。

VRV多联机
VRV空调系统全称是Varied Refrigerant Volume，简称VRV，（ VRV，就是可变流量的意思），是一种冷剂式空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。

一台室外机通过管路能够向若干个室内机输送制冷剂液体。

通过控制压缩机的制
冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。

VRV中央空调应用于大型项目的弊端：
1.VRV系统由于管道接头较多，发生冷媒泄漏会对环境造成一定影响。

制冷系统一旦
出现一处泄漏，故障排查很不易（制冷剂在制冷空间多数在吊顶里面，还有穿越墙体的管道泄露不易检测，难以维修，初始安装也极其不便。

）若不能检查出，只能靠不断补充制冷剂来维持制冷系统的正常运行.
2.自身局限性：①最大室外机连接数为4；②最大室外机组合容量为48HP；③室内
机和室外机的容量比为50%~130%；④最大实际管长度为150米；⑤室内外机最大高度差，当室外机在上时，为50 米，当室外机在下时，为40 米；⑥最大总配管长度为300 米。

3.前期投入资金大。

VRV多联机安装施工注意事项及经验总结话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当，实际上设备本身只是一个半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不业丁空调设备的品质。

下面小编介绍中央空调安装3次8步和5个关键。

一、安装阶段篇：中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装。

1、第一次安装(水电进场时联系安装)(1)吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；(2)安装排管：冷媒管、冷凝水管、信号线。

2、第二次安装(第一次安装结束24小时之后)（1）吊装中央空调室外机;（2）充填冷媒，测试中央空调系统，测量风口尺寸和位置。

3、第三次安装（第二次安装结束后或次日）安装风口，最后设备运行测试。

二、安装材料篇：5个关键辅材不可疏忽大意1、冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。

传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。

因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。

而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。

2、铜管保温冷媒运行情况直接决定使用效果，铜管保温不可忽视。

3、冷凝水管冷凝水管隐藏在吊顶中，最后会封闭起来。

虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。

4、风口小部位往往被很多消费者疏忽，但这部分影响使用感受。

常见风口有两种材料：一种是ABS风口，另一种是铝合金风口。

两种风口各有利弊。

ABS风口，采用ABS工程材料制作，不容易结露。

中央空调工程施工（内部培训资料）2008年度前言目前，我们广大经销商越来越多的涉及到中央空调的销售工作，与家用空调机不同，中央空调工程项目是个系统工程，除空调设备（空调主机和室内末端）外，还有很大一部分是工程安装需要完成的内容，具体来讲，一个中央空调系统（空调主机选用冷热水机组）一般包括以下几部分：1空气处理设备：其作用是将送风空气处理到所需要的状态，形式多种多样，例如：风机盘管、吊顶空调柜、新风机组等，属于空调系统的室内末端设备。

（由空调厂家提供）2冷源或热源：其作用是提供空调系统所需要的冷源和热源，冷源是夏季用来给空调系统提供冷量来冷却送风空气的设备，也就是空调主机，如：风冷冷水机组（风冷模块机组、风冷螺杆机组以及户式中央空调机组等）和水冷冷水机组（水冷螺杆机组）；热源是冬季给空调系统提供热量来加热送风空气的设备，有风冷热泵空调机组和锅炉等。

（由空调厂家或锅炉厂家提供）3空调风系统其作用是将送风空气从空气处理设备（空调末端设备）通过风管系统（送风管）送到空调房间内，同时将相应量的排风从室内通过另一风管（回风管或排风管）送回至空气处理设备作重复处理，或排至室外。

（由空调安装工程来完成）4空调水系统其作用是将冷量由空调主机（冷源）输送到室内空调末端（空气处理设备），再将空调末端吸收的热量由空调末端送到空调主机。

它包括：将冷冻水从空调机送到空调末端设备的冷冻水系统和空调主机的冷却水系统（仅对水冷冷水机组而言）。

另外还有将空气处理设备在制冷运行中产生的冷凝水集中有组织排放的冷凝水系统。

（由空调安装工程来完成）5控制、调节装置由于空调系统的工况应随室外空气状态和室内情况的变化而变化，所以要经常对它们的工况进行调节。

所以要配以一定的控制和调节装置。

（由空调安装工程来完成）GMV-R系列数码多联机组、GMV-P系列变频多联机组和GMV-J智能多联机组由于是直接直接蒸发式的，所以这类机组的工程一般包括以下几个系统：1.室外空调主机，是空调系统的压缩机和冷凝器等部分。
