下载文档原格式
CRE（Constant Rate of Elongation）法是一种测定纺织品卷装纱单根纱线断裂强力和断裂伸长率的常用方法。
该方法的步骤如下：
1. 准备样品：从卷装纱中取出一条适当长度的纱线作为样品。
2. 建立测试装置：将纱线固定在测试装置上，使其能够在一定速率下拉伸。
3. 断裂强力测试：开始时，以较低的速率拉伸纱线，直到纱线断裂为止。
测试过程中记录下纱线拉伸的力值。
断裂强力即为纱线断裂时所达到的最大力值。
4. 断裂伸长率测试：在断裂强力测试过程中，记录下纱线拉伸的长度值。
断裂伸长率即为纱线断裂时的伸长长度与初始长度之比。
CRE法能够比较准确地测定纱线的断裂强力和断裂伸长率，这些参数对于评估纱线的品质和性能具有重要意义，可用于纺织品生产和质量控制的过程中。
织物的拉伸断裂强力试验实验25 织物的拉伸断裂强力试验织物在使用过程中，受到各种不同的物理、机械、化学而逐渐遭到破坏。
在一般情况下，机械力的作用是主要的。
织物的耐久性通常就是在各种机械力作用下织物的坚牢度。
织物的耐久试验，包括拉伸断裂试验、顶破坏强力试验以及耐磨性试验等。
拉伸断裂强力试验一般适用于机械性质具有各向异性。
拉伸变形能力较小的制品。
对于容易产生变形的针织物、编织物以及非织造布的强申特性，一般采用顶破强度，（包括顶破申长）为宜。
织物的磨损是造成织物损坏的重要原因。
织物的耐磨性试验对评定织物的服用牢度具有重要意义。
织物强力与耐磨性测定包括实验25—实验28，共4个实验。
一、织物的拉伸断裂强力试验的目的要求按照国家标准规定的方法测定织物的拉伸断裂强力，在附有伸长装置的织物强力机上，同时测定织物的伸长率。
通过试验，掌握织物拉伸断裂强力和断裂伸长率的试验方法，并了解影响试验结果的各种因素。
二、试验仪器和试样试验仪器为摆锤式织物强力试验机。
试样为织物一种。
并需准备直尺、挑针、张力重锤等用具。
三、基本知识拉伸断裂强力试验一般适用于机械性质具有各向异性、拉伸变形能力较小的制品。
作拉伸断裂强力试验时，试条的尺寸及其夹持方法对试验结果影响较大。
常用的试验条及其夹持方法有：（a）扯边条样法、（b）剪切条样法及（c）抓样法。
这三种试条形状如图25-1所示。
扯边纱条样法试验结果不匀率较小，用布节约。
抓样法试样准备较易，快速，试验状态比较接近实际情况，但所得强力伸长值略高。
剪切条样法一般用于不易抽边纱条样法。
如果试样是针织物，由于拉伸过程中线圈的转移，变形较大，往往导致非拉伸方向的显著收缩，使试样在钳口处所产生的剪切力特别集中，造成多数试条在钳口附近断裂，影响了实验结果的准确性。
为了改善这种情况，可采用梯形试条或环形试条。
如图25-2所示。
试条的工作长度对实验结果有显著影响，一般随着试样工作长度的增加，断裂强力与断裂伸长率有所下降。

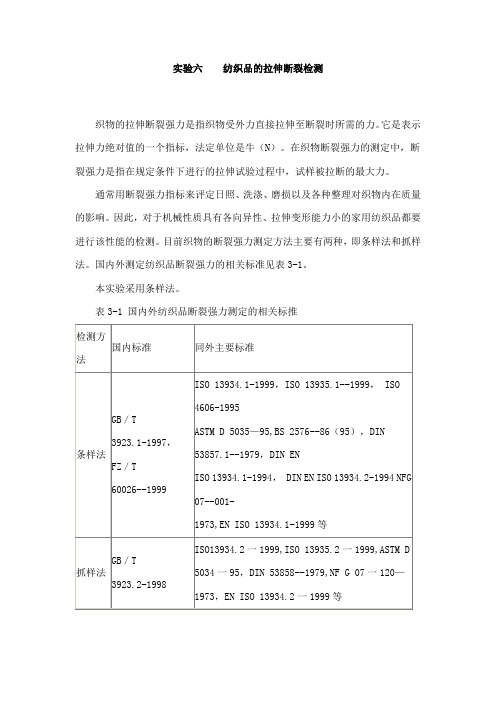

实验六纺织品的拉伸断裂检测织物的拉伸断裂强力是指织物受外力直接拉伸至断裂时所需的力。
它是表示拉伸力绝对值的一个指标，法定单位是牛（N）。
在织物断裂强力的测定中，断裂强力是指在规定条件下进行的拉伸试验过程中，试样被拉断的最大力。
通常用断裂强力指标来评定日照、洗涤、磨损以及各种整理对织物内在质量的影响。
因此，对于机械性质具有各向异性、拉伸变形能力小的家用纺织品都要进行该性能的检测。
目前织物的断裂强力测定方法主要有两种，即条样法和抓样法。
国内外测定纺织品断裂强力的相关标准见表3-1。
本实验采用条样法。
表3-1 国内外纺织品断裂强力测定的相关标推（一）条样法条样法可测知试样整个工作宽度上的断裂强度，并可分析纱线在织物中的有效强力且与织造前的纱线强力比较，故该法应用最普遍。
条样法测试的主要技术参数国内外标准各不相同，见表3-21. 检测标准GB／T 3923.1—1997《纺织品·织物拉伸性能·第 1部分：断裂强力和断裂伸长率的测定·条样法》2．检测原理由适宜的机械方法使试样的整个宽度全部被夹持在规定尺寸的夹钳中，然后以规定的速度拉伸试样，直至试样发生断裂，并显示断裂点的最大拉力。
3．测试仪器等速伸长型（CRE）试验仪。
4．检测方法及步骤（1）试样准备：在距布边 150 mm以上处，剪取两组试样，一组为经向试样，另一组为纬向试样。
每组5块，每块试样的有效宽度为50 mm（不包括毛边），长度应能满足隔距要求200 mm，如试样的断裂伸长率超过75％，应满足隔距长度为 100 mm。
试样应均匀分布于样品上，试样间不含有相同的经纬纱，长度方向与待测方向平行。
取好试样，放入恒温恒湿实验室进行调湿处理后再进行测试。
（2）检查校准仪器后，设置测试参数:若织物的断裂伸长率＜8％，则隔距长度设为200mm，拉伸速度设为 20 mm／min；若织物的断裂伸长率为 8％－75％，则隔距长度设为200mm，拉伸速度设为 100 mm／min；若织物的断裂伸长率＞75％，则隔距长度设为 100 mm,拉伸速度设为 100 mm／min。
织物拉伸断裂强力测试实验报告一、实验目的本实验旨在测试织物的拉伸断裂强力，以评估其质量和性能。
二、实验原理织物的拉伸断裂强力是指在一定条件下，织物在受到外力作用时，在纵向方向上发生断裂所需要的最小力值。
该值通常用来评估织物的耐用性和质量。
三、实验材料和器材1. 实验材料：选择不同材质、不同密度、不同厚度的织物进行测试。
2. 实验器材：拉力试验机、夹具。
四、实验步骤1. 准备工作：选择合适的织物样品，并根据样品宽度和长度计算出相应的试样尺寸。
2. 安装夹具：将试样夹入拉力试验机中，并安装夹具。
3. 开始测试：启动拉力试验机，让其按照设定速度进行拉伸测试，直至试样断裂。
4. 记录数据：记录测试过程中产生的数据，包括最大载荷值和断裂位置等信息。
5. 分析结果：根据数据分析结果，评估织物的质量和性能。
五、实验结果分析通过对不同材质、不同密度、不同厚度的织物进行拉伸测试，得出如下结论：1. 织物的拉伸断裂强力受到材质、密度和厚度等因素的影响。
2. 纤维质量好、密度大、厚度适中的织物具有较高的拉伸断裂强力。
3. 织物在断裂前会发生明显的变形，而且不同材质、密度和厚度的织物在变形过程中表现出不同的特点。
六、实验注意事项1. 实验前应对试样进行处理，保证试样尺寸均匀，并去除可能存在的污渍和杂质。
2. 在夹具安装过程中应保证试样夹紧牢固，避免试样脱落或滑动。
3. 在测试过程中应根据试样情况调整拉伸速度和最大载荷值等参数，以获得更准确可靠的测试结果。
七、实验结论通过本次实验，我们可以得出如下结论：1. 织物的拉伸断裂强力是评估其质量和性能的重要指标之一。
2. 织物的拉伸断裂强力受到多种因素影响，包括材质、密度和厚度等。
3. 在进行织物拉伸断裂强力测试时，需要注意试样的处理和夹具的安装，以保证测试结果的准确性和可靠性。

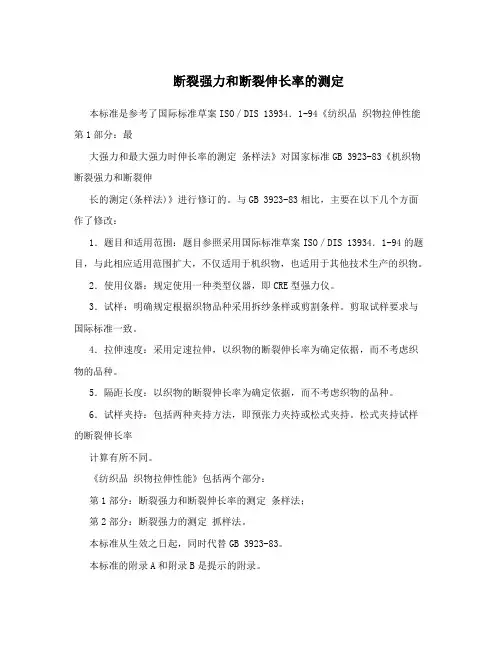

断裂强力和断裂伸长率的测定本标准是参考了国际标准草案ISO／DIS 13934．1-94《纺织品织物拉伸性能第1部分：最大强力和最大强力时伸长率的测定条样法》对国家标准GB 3923-83《机织物断裂强力和断裂伸长的测定(条样法)》进行修订的。
与GB 3923-83相比，主要在以下几个方面作了修改：1．题目和适用范围：题目参照采用国际标准草案ISO／DIS 13934．1-94的题目，与此相应适用范围扩大，不仅适用于机织物，也适用于其他技术生产的织物。
2．使用仪器：规定使用一种类型仪器，即CRE型强力仪。
3．试样：明确规定根据织物品种采用拆纱条样或剪割条样。
剪取试样要求与国际标准一致。
4．拉伸速度：采用定速拉伸，以织物的断裂伸长率为确定依据，而不考虑织物的品种。
5．隔距长度：以织物的断裂伸长率为确定依据，而不考虑织物的品种。
6．试样夹持：包括两种夹持方法，即预张力夹持或松式夹持。
松式夹持试样的断裂伸长率计算有所不同。
《纺织品织物拉伸性能》包括两个部分：第1部分：断裂强力和断裂伸长率的测定条样法；第2部分：断裂强力的测定抓样法。
本标准从生效之日起，同时代替GB 3923-83。
本标准的附录A和附录B是提示的附录。
本标准由中国纺织总会科技发展部提出。
本标准由中国纺织总会标准化研究所归口。
本标准起草单位：国家棉纺织产品质量监督检验中心、中国纺织总会标准化研究所。
本标准主要起草人：王颖、郑宇英。
1Textiies-Tensile properties Of fabrics-Part 1Determination of breaking force and elongation at breaking force--Strip methodGB／T 3923.1一1 997代替 GB 3923-83本标准规定了采用拆纱条样和剪割条样测定织物断裂强力和断裂伸长率的方法，包括试样在试验用标准大气中平衡或湿润两种状态的试验。
织物拉伸断裂强力测试实验报告一、实验目的本次实验旨在探究织物在拉伸过程中的断裂强力，了解织物的力学性能。
二、实验原理织物的拉伸断裂强力是指在拉伸过程中，织物所承受的最大拉力。
常用的测试方法是单纱强度试验和条样试验。
单纱强度试验是将单根纱线进行弯曲、扭转、磨擦等操作后，测定其承受的最大拉力。
条样试验是将一定长度和宽度的织物条样放入夹具中，在一定速度下进行拉伸，测定其断裂时所承受的最大拉力。
三、实验器材与材料1. 条样机：用于进行条样试验；2. 条样：尺寸为10cm×5cm的棉织物条样；3. 夹具：用于夹住条样；4. 电子万能试验机：用于测定拉伸断裂强力；5. 计算机：用于记录和处理数据。
四、实验步骤1. 将棉织物条样放入夹具中，并调整夹具使其紧密贴合；2. 将夹具固定在电子万能试验机上，并设置拉伸速度为100mm/min；3. 开始进行拉伸，直至条样断裂；4. 记录断裂前的最大拉力，并计算出织物的拉伸断裂强力。
五、实验结果经过三次试验，得到的数据如下表所示：试验次数最大拉力（N）1 2102 2203 215平均值为215N。
因此，该棉织物条样的拉伸断裂强力为215N。
六、实验分析根据实验结果可知，该棉织物条样的拉伸断裂强力为215N。
这个数值反映了该织物在受到外部力作用下的抗拉性能。
同时，通过多次试验取平均值可以减小误差，提高实验结果的可靠性。
七、实验结论本次实验通过条样试验方法测定了一种棉织物的拉伸断裂强力，并得出结论：该棉织物条样的拉伸断裂强力为215N。
这个结果反映了该织物在受到外部作用下的抗拉性能，对于研究和生产中选择合适材料具有重要意义。

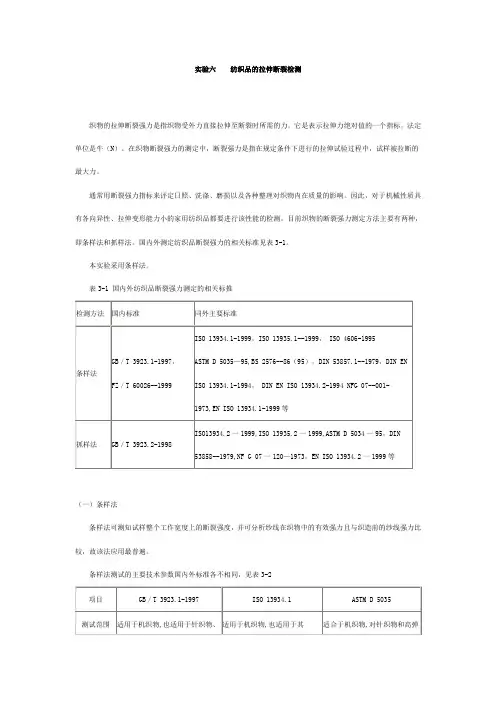

实验六纺织品的拉伸断裂检测织物的拉伸断裂强力是指织物受外力直接拉伸至断裂时所需的力。
它是表示拉伸力绝对值的一个指标，法定单位是牛（N）。
在织物断裂强力的测定中，断裂强力是指在规定条件下进行的拉伸试验过程中，试样被拉断的最大力。
通常用断裂强力指标来评定日照、洗涤、磨损以及各种整理对织物内在质量的影响。
因此，对于机械性质具有各向异性、拉伸变形能力小的家用纺织品都要进行该性能的检测。
目前织物的断裂强力测定方法主要有两种，即条样法和抓样法。
国内外测定纺织品断裂强力的相关标准见表3-1。
本实验采用条样法。
表3-1 国内外纺织品断裂强力测定的相关标推（一）条样法条样法可测知试样整个工作宽度上的断裂强度，并可分析纱线在织物中的有效强力且与织造前的纱线强力比较，故该法应用最普遍。
条样法测试的主要技术参数国内外标准各不相同，见表3-21. 检测标准GB／T 3923.1—1997《纺织品·织物拉伸性能·第 1部分：断裂强力和断裂伸长率的测定·条样法》2．检测原理由适宜的机械方法使试样的整个宽度全部被夹持在规定尺寸的夹钳中，然后以规定的速度拉伸试样，直至试样发生断裂，并显示断裂点的最大拉力。
3．测试仪器等速伸长型（CRE）试验仪。
4．检测方法及步骤（1）试样准备：在距布边 150 mm以上处，剪取两组试样，一组为经向试样，另一组为纬向试样。
每组5块，每块试样的有效宽度为50 mm（不包括毛边），长度应能满足隔距要求200 mm，如试样的断裂伸长率超过75％，应满足隔距长度为 100 mm。
试样应均匀分布于样品上，试样间不含有相同的经纬纱，长度方向与待测方向平行。
取好试样，放入恒温恒湿实验室进行调湿处理后再进行测试。
（2）检查校准仪器后，设置测试参数:若织物的断裂伸长率＜8％，则隔距长度设为200mm，拉伸速度设为 20 mm／min；若织物的断裂伸长率为 8％－75％，则隔距长度设为200mm，拉伸速度设为 100 mm／min；若织物的断裂伸长率＞ 75％，则隔距长度设为 100 mm,拉伸速度设为 100 mm／min。
实验六纺织品的拉伸断裂检测织物的拉伸断裂强力是指织物受外力直接拉伸至断裂时所需的力。
它是表示拉伸力绝对值的一个指标，法定单位是牛（N）。
在织物断裂强力的测定中，断裂强力是指在规定条件下进行的拉伸试验过程中，试样被拉断的最大力。
通常用断裂强力指标来评定日照、洗涤、磨损以及各种整理对织物内在质量的影响。
因此，对于机械性质具有各向异性、拉伸变形能力小的家用纺织品都要进行该性能的检测。
目前织物的断裂强力测定方法主要有两种，即条样法和抓样法。
国内外测定纺织品断裂强力的相关标准见表3-1。
本实验采用条样法。
表3-1 国内外纺织品断裂强力测定的相关标推（一）条样法条样法可测知试样整个工作宽度上的断裂强度，并可分析纱线在织物中的有效强力且与织造前的纱线强力比较，故该法应用最普遍。
条样法测试的主要技术参数国内外标准各不相同，见表3-21. 检测标准GB／T 3923.1—1997《纺织品·织物拉伸性能·第 1部分：断裂强力和断裂伸长率的测定·条样法》2．检测原理由适宜的机械方法使试样的整个宽度全部被夹持在规定尺寸的夹钳中，然后以规定的速度拉伸试样，直至试样发生断裂，并显示断裂点的最大拉力。
3．测试仪器等速伸长型（CRE）试验仪。
4．检测方法及步骤（1）试样准备：在距布边 150 mm以上处，剪取两组试样，一组为经向试样，另一组为纬向试样。
每组5块，每块试样的有效宽度为50 mm（不包括毛边），长度应能满足隔距要求200 mm，如试样的断裂伸长率超过75％，应满足隔距长度为 100 mm。
试样应均匀分布于样品上，试样间不含有相同的经纬纱，长度方向与待测方向平行。
取好试样，放入恒温恒湿实验室进行调湿处理后再进行测试。
（2）检查校准仪器后，设置测试参数:若织物的断裂伸长率＜8％，则隔距长度设为200mm，拉伸速度设为 20 mm／min；若织物的断裂伸长率为 8％－75％，则隔距长度设为200mm，拉伸速度设为 100 mm／min；若织物的断裂伸长率＞ 75％，则隔距长度设为 100 mm,拉伸速度设为 100 mm／min。
（3）夹持试样；在夹钳中心位置夹持试样，以保证拉力中心线通过夹钳的中点。
试样可在预张力下夹持或松式夹持、所加预张力值应根据织物的单位面积质量确定，织物单位面积质量≤200 g／m2时，预张力值2 N；织物单位面积质量为200－500g／m2时，预张力值5N；织物单位面积质量＞ 500 g／m2时，预张力值 10 N。
（4）启动拉伸试验仪，进行拉伸强力测定：拉伸试样至断裂，记录断裂强力、断裂伸长或断裂伸长率。
每个方向至少试验5块。
如果试样在距钳口 5 mm以内断裂，则作为钳口断裂。
当 5块试样试验完毕，若钳口断裂数值大于最小的“正常值”，可以保留；若小于最小“正常值”，则舍弃，另加试验量，以得到5个“正常”断裂值；若所有试验结果均为钳口断裂，或不能得到5个‘正常值”，应报告单值。
实验八纱线和织物机械性能的测试一、实验目的掌握纱线、织物断裂强力和断裂伸长率的测定方法，熟悉单纱强力机、织物强力机的结构和操作方法。
掌握织物撕破强力的测试方法。
二、实验原理纱线、织物的两端分别夹在电子单纱强力机的上、下夹持器内，当夹持器相对运动时，纱线或织物受力的作用被拉伸至断裂，测得断裂强力和断裂伸长率。
测定织物撕破强力的方法有多种，本实验采用单缝撕裂法。
单缝撕裂法是将试样沿一个方向剪开一段形成两瓣，分别夹在强力试验机的上、下铗钳中，当铗钳相对运动时，横向纱线沿裂口断裂，测定其强力。
三、实验内容（一）纱线断裂强力和断裂伸长率的测定1. 实验材料和仪器（1）实验材料：棉纱线或混纺纱线。
（2）实验仪器：PC/YG061F 型电子单纱强力机。
2. 实验步骤（1）开启机器各开关按钮起动机器，运行测试程序，设置通讯参数，使机器处于联机状态。
（2）设置实验参数，包括速度、隔距等，按下“实验”键进入拉伸等待状态。
（3）将纱线的一端放入上夹持器中夹好，加上预加张力（标准上规定采用：0.5±0.1Cn/tex），夹好下夹持器，按“拉伸”键，下夹持器下移，直至纱线断裂。
（4）读取或打印显示器上断裂强力和伸长率。
（二）织物断裂强力和断裂伸长率的测定1. 实验材料和仪器（1）实验材料：经漂白和未漂白的纯棉织物各一块（经×纬为35c m×30cm）。
（2）实验仪器：Y065型织物强力试验机、钢尺、剪刀等。
2. 实验步骤（1）试样准备：将每块试样分别剪成35c m×6cm五条（测平均值），然后抽去边纱，使之成为35c m×5cm长条备用。
（2）织物断裂强力和断裂伸长率的测定①开启计算机和强力机电源按钮，起动机器，运行测试程序，使机器处于联机状态。
②设置实验参数，包括隔距、速度、实验次数等。
③将试样上端伸入上铗钳，布条应夹在铗钳的中间位置，旋紧上铗钳。
④将试样的下端伸入下铗钳，加上预加张力（见表8 -1），使布条全幅纱线在重力作用下达到均匀伸直，然后旋紧下铗钳，去除预加张力。
⑤按下“拉伸”键，使下铗钳向下运动，直至加入的试样发生断裂。
⑥读取显示器上断裂强力和伸长率或打印数据。
表8 -1 预加张力选择表单位面积重量（8/m,+2）预加张力（N）150以下2150 -500 5500 以上10（三）织物撕破强力的测试1.实验材料和仪器（1）实验材料：经漂白和未漂白的纯棉织物各一块（20c m×25cm）。
（2）实验仪器：YG065 型织物强力试验机、钢尺、剪刀等。
2. 实验步骤（1）试样准备：将试样剪成20c m×5cm五条，再剪一条长10cm的缝。
（2）撕破强力的测定：①开启机器各开关按钮起动机器，运行测试程序，使机器处于联机状态。
②设置实验参数，包括隔距、速度、实验次数等。
③将试样的一“舌”的内边（即剪开线）置于上铗钳的中心位置夹紧，另一“舌”的内边按同样要求夹紧于下铗钳中，上下二“舌”的内边（即剪开线）必须连成一线，并通过上、下铗钳中心线。
④按下“拉伸”键，使下铗钳向下运动，直到试样撕裂长度达7.5cm 为止。
⑤读取显示器上撕破强力或打印数据。
四、实验讨论（1）纱线、织物断裂强力和断裂伸长率及撕破强力为什么要取多次平均值？（2）比较漂白和未漂白纯棉织物断裂强力，说明漂白纯棉织物断裂强力变化原因。
五、实验要求及注意事项（1）在使用纱线、织物强力机前要仔细阅读使用说明，正确操作强力试验机，按实验要求设置参数。
（2）织物强力试样最外边的经纱或纬纱的长度与试样长度相同，中间不能有断点。
（3）试样布条从铗钳的夹持线或钳内断裂，或者从铗钳中滑脱，其测试结果无效，应重做。
（4）裁剪撕破强力试样时应沿某一经纱或纬纱方向裁剪。
•针织物顶破强力测试方法对比分析Comparison and Analysis for the Testing Methods of Bursting Strength文/ 王敏温箐谢火胜摘要：为了了解针织物顶破强力的几种测试方法—胀破法（GB/T 7742.1-2005）、弹子顶破法（20 mm）和钢球法（38 mm）之间的差异，本文选择几种不同类型的针织物进行对比测试分析，结果表明，钢球法可以获得比弹子顶破更大的顶破强力，三种方法具有相似的破坏机理，其结果相互之间具有良好的线性相关性。
关键词：针织物；顶破强力或胀破强力；弹子顶破；钢球法针织衣物的肘部、膝部等部位，在服用过程中不断受到集中性负荷的顶、压作用而扩张直至破坏，这种破坏作用叫顶破[1]。
由于针织物服用过程中受到顶破的作用，若仅测试针织物的拉伸断裂强力并不能反映实际穿着的情况，而利用特定设备测试出的针织物在扩张至破裂时所承受的力，就是针织物的顶破强力或胀破强力。
顶破强力或胀破强力是考核针织物质量的一个重要物理指标。
目前，顶破强力或胀破强力的测试方法主要有三种：胀破法、弹子顶破法和钢球法。
国外如美国、日本、韩国、加拿大、澳大利亚等采用胀破法测试[1]。
我国的GB/T 7742.1-2005《纺织品织物胀破性能第１部分：胀破强力和胀破扩张度的测定液压法》标准引用了国际标准ISO 13938-1:1999中的胀破测试法。
测试原理是：将试样夹在可延伸的膜片上，在膜片下面施加液体压力，并以恒定速度增加液体体积，使膜片和试样膨胀直至试样破裂即测得胀破强力[2], 这个方法同时还能测试出样品的胀破扩张度。
国家标准《棉针织内衣》在修订前，顶破强力采用弹子顶破法测试，即利用一个25 mm的圆形弹子顶压针织物来测试。
而2005年制定的GB/T 19976-2005《纺织品顶破强力的测定钢球法》标准所列出的测试方法与之前相比有两点差异：一是顶破的弹子（钢球）直径改为38 mm，二是规定强力测试仪器为国际通用的CRE（等速伸长型）强力仪。
为了了解上述三种方法之间的差异，本文选择了不同类型的针织物进行对比测试分析，探讨不同方法测试结果之间的相关性。
1 对比测试1.1 仪器设备胀破法：胀破仪（恒定体积增长速率为100cm3/min~500cm3/min，精度±10%），膜片。
弹子顶破强力试验：弹子顶破强力机，下降速度为10cm/min~11cm/min，弹子直径为2 cm，圆环内径为2.5 cm。
钢球法：等速伸长型试验仪（CRE），精度不超过示值的±1%。
包括一个试样夹持器和一个球形顶杆组件。
顶破装置由夹持试样的环形夹持器和钢质球形顶杆组成。
环形夹持器内径为（45±0.5）mm，顶杆的头端为抛光钢球，本试验所用钢球直径为（38±0.02）mm。
1.2 试样处理和测试的环境胀破法：样品须在温度（20±2）℃和湿度（65±2）%的状态下调湿和试验。
弹子顶破强力试验：将试样在常温下展开平放20 h，然后在试验室温度为（20±2）℃，相对湿度为（6 5±3）%条件下，放置4 h后进行试验。
钢球法：预调湿、调湿和试验用大气应按GB 6529规定执行，温度为（20±2）℃，湿度为（65±4）%。
1.3 测试结果根据织物的种类和克重选择8种不同的样品，将所选样品按照胀破法、弹子顶破法和钢球法分别测试其顶破强力或胀破强力。
三种不同测试方法的测试结果如表1所示。
表1 对比试验样品类型及测试结果2 分析2.1 试验结果分析图1为弹子顶破法和钢球法测试结果的柱形图。
从图1中可以看出，弹子顶破法测出的强力值明显小于钢球法，前者大约为后者的50%~60%。
这主要是因为：钢球的直径（38 mm）大于弹子的直径（20 mm），织物受顶破作用时，钢球与试样的接触面积明显大于弹子，要达到相同的压强值，钢球法所须加载的力要明显大于弹子顶破法。
