一、填充题:(每空1分,总26分)1、可编程逻辑控制器简称:PLC 。
2、313C型CPU属于 300 (200、300、400、500)系列的CPU。
3、“c#12”表示计数器的计数值是:十进制的十二。
4、S7-300PLC的状态字里的RLO位是逻辑操作结果位的意思。
5、西门子PLC的CPU从总体上可大概分为 200 、 300 、 400 三个系列。
7、构成一个简单的PLC控制单元,一般至少由电源、 CPU 、 I/O 三种模块构成。
8、在对PLC进行编程之前,先要对硬件进行组态,然后还要下载。
9、在没有硬件的条件下,可以通过仿真方法进行程序调试。
10、OB1是程序循环组织块,OB100是初始化组织块。
11、PLC的接口模块总是位于机架的3号槽,CPU则在2号槽,而每个机架上不能超过8个信号模块。
12、PLC是以循环扫描方式执行程序。
13、MD20是由 MW20 、 MW21 两个字构成,最高位是M20.7,最低位是M23.0。
14、STEP7标准软件支持的编程语言有:LAD——梯形图编程法、STL——语句表、FBD——功能块。
二、判断正误,正确的打“√”,错的打“×”(11分)(×) 1、PLC只能够处理数字量,不能处理模拟量。
(×) 2、对S7-300而言,CPU能够控制自己自带的I/O模块,但是不能够控制其它CPU带的I/O模块。
(√) 3、OB35是定时中断组织块,可以被设定为定时执行。
(√) 4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。
(×) 5、S7-300程序能够仿真实现,它自带的仿真软件可以仿真所有PLC功能。
(×) 6、一个S7-300的中央控制器(CPU)最多可以带2个I/O模块与之相连。
(×) 7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。
(×) 8、指令——(SE)与(SP)的主要区别是前者是脉冲定时输出,而后者定时输出带锁存。

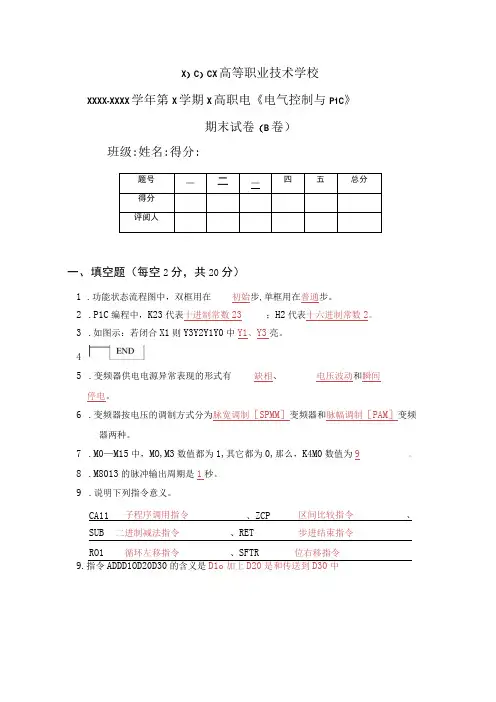

X)C)CX高等职业技术学校XXXX-XXXX学年第X学期X高职电《电气控制与P1C》期末试卷(B卷)班级:姓名:得分:一、填空题(每空2分,共20分)1.功能状态流程图中,双框用在初始步,单框用在普通步。
2.P1C编程中,K23代表十进制常数23 ;H2代表十六进制常数2。
3.如图示:若闭合X1则Y3Y2Y1Y0中Y1、Y3亮。
45.变频器供电电源异常表现的形式有缺相、电压波动和瞬间停电。
6.变频器按电压的调制方式分为脉宽调制[SPMM]变频器和脉幅调制[PAM]变频器两种。
7.M0—M15中,MO,M3数值都为1,其它都为0,那么,K4M0数值为9 。
8.M8013的脉冲输出周期是1秒。
9.说明下列指令意义。
CA11 子程序调用指令、ZCP 区间比较指令、SUB 二进制减法指令、RET 步进结束指令RO1 循环左移指令、SFTR 位右移指令9.指令ADDD1OD20D30的含义是D1o加上D20是和传送到D30中二、单项选择题(每题2分,共10分)1P1C的输出方式为晶闸管型时,它适用于(B)负载。
A、感性B、交流C、直流D、交直流2.M8013是归类于(C)A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器三、判断题(要给出正确和错误的标志符号,如“或"X",答案填在题干后面的括号内,每小题1分,共5分)1变频器的接地必须与动力设备的接地点分开,不能共地。
(J)2.加速时间是指工作频率从OHZ上升至最大频率所需要的时间。
(×)3.基本参数是变频器根据选用的功能而需要预置的参数。
(X)4.在采用外控方式时,应接通变频器的电源后,再接通控制电路来控制电动机的起、停。
(J)5.FX2N的步进专用指令ST1指步进开始;而RET代表步进结束。
(√)四、简答题(6分+5分+5分+8分,共24分)1简述P1C程序设计的步骤是什么?(6分)答:P1C程序设计的步骤为:(1)分析了解被控对象的工艺条件和控制要求,明确控制任务;(2)选择P1C的类型;(3)分配I/O点数;(4)设计控制系统梯形图;(5)将梯形图转换成指令语句;(6)输入调试程序;(7)固化程序2 .什么是PWM 技术?(5分)答:(I )PWM 脉宽调制技术,是对逆变电路开关器件的通断进行控制,使输出端得到一系列脉幅值相等而宽度不等的脉冲,用这些脉冲来代替正弦波或所需要的波形。
plc期末考试试题和答案答题**PLC期末考试试题和答案**一、选择题(每题2分,共20分)1. PLC的全称是()。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑处理器答案:A2. PLC的工作原理是基于()。
A. 顺序控制B. 并行控制C. 分布式控制D. 网络控制答案:A3. PLC中,I/O模块的作用是()。
A. 存储数据B. 执行逻辑运算C. 与外部设备进行数据交换D. 显示信息答案:C4. 下列哪个不是PLC的输入设备()。
A. 按钮B. 传感器C. 显示器D. 继电器答案:C5. PLC的输出模块通常用于控制()。
A. 传感器B. 显示器C. 执行器D. 数据存储器答案:C6. PLC的扫描周期是指()。
A. PLC完成一次扫描的时间B. PLC完成一次输入扫描的时间C. PLC完成一次输出扫描的时间D. PLC完成一次程序执行的时间答案:A7. PLC的编程语言中,梯形图属于()。
A. 顺序功能图B. 功能块图C. 指令列表D. 图形编程语言答案:D8. PLC的存储器中,RAM是()。
A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 可擦写存储器答案:B9. PLC的通信接口中,RS-232C是()。
A. 串行通信接口B. 并行通信接口C. 以太网通信接口D. 无线通信接口答案:A10. PLC的故障诊断中,LED指示灯通常用于指示()。
A. 电源状态B. 程序运行状态C. 输入/输出状态D. 通信状态答案:A二、填空题(每题2分,共20分)1. PLC的三个主要组成部分是_______、_______和_______。
答案:中央处理单元(CPU)、输入/输出(I/O)模块、存储器2. PLC的输入/输出模块通常包括_______、_______和_______。
答案:数字输入模块、数字输出模块、模拟输入/输出模块3. PLC的编程软件通常提供_______、_______和_______等编程语言。

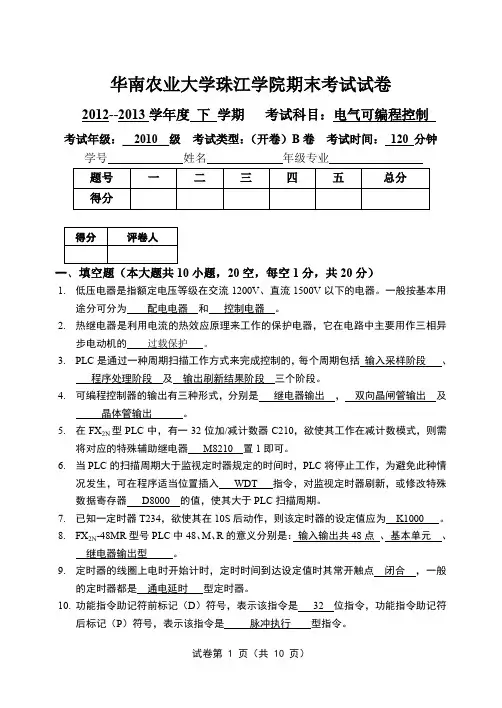

华南农业大学珠江学院期末考试试卷2012--2013学年度下学期考试科目:电气可编程控制考试年级:__2010__级考试类型:(开卷)B卷考试时间:120 分钟学号姓名年级专业一、填空题(本大题共10小题,20空,每空1分,共20分)1.低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。
一般按基本用途分可分为配电电器和控制电器。
2.热继电器是利用电流的热效应原理来工作的保护电器,它在电路中主要用作三相异步电动机的过载保护。
3.PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括输入采样阶段、程序处理阶段及输出刷新结果阶段三个阶段。
4.可编程控制器的输出有三种形式,分别是继电器输出,双向晶闸管输出及晶体管输出。
5.在FX2N型PLC中,有一32位加/减计数器C210,欲使其工作在减计数模式,则需将对应的特殊辅助继电器M8210 置1即可。
6.当PLC的扫描周期大于监视定时器规定的时间时,PLC将停止工作,为避免此种情况发生,可在程序适当位置插入WDT 指令,对监视定时器刷新,或修改特殊数据寄存器D8000 的值,使其大于PLC扫描周期。
7.已知一定时器T234,欲使其在10S后动作,则该定时器的设定值应为K1000 。
8.FX2N-48MR型号PLC中48、M、R的意义分别是:输入输出共48点、基本单元、继电器输出型。
9.定时器的线圈上电时开始计时,定时时间到达设定值时其常开触点闭合,一般的定时器都是通电延时型定时器。
10.功能指令助记符前标记(D)符号,表示该指令是32 位指令,功能指令助记符后标记(P)符号,表示该指令是脉冲执行型指令。
二、判断题(本大题共10小题,每小题1分,共10分)判断下列各题正误,正确的在题后括号内打“√”,错误的打“×”。
1.中间继电器实质上是电压继电器的一种,使用时可代替交流接触器。
【×】2.电动机正反转控制电路为了保证起动和运行的安全性,要采取自锁控制。
plc技术期末试题及答案第一部分:选择题1. PLC是什么的缩写?a. 人工智能控制b. 可编程逻辑控制c. 高级控制器d. 电子数据记录答案:b. 可编程逻辑控制2. PLC最主要的功能是什么?a. 数据存储和处理b. 系统的监视和控制c. 网络通信和数据传输d. 错误排查和故障修复答案:b. 系统的监视和控制3. PLC系统中常用的编程语言是什么?a. C++b. Javac. Ladder Diagram(梯形图)d. Python答案:c. Ladder Diagram(梯形图)4. 以下哪项不是PLC系统的基本组成部分?a. CPU(中央处理器)b. 电源模块c. 输入模块d. 电机控制器答案:d. 电机控制器5. PLC系统中的输入模块的作用是什么?a. 将信号从外部传输给PLC系统b. 控制输出设备的运行状态c. 处理系统内部的逻辑运算d. 供电给PLC系统其他模块答案:a. 将信号从外部传输给PLC系统第二部分:填空题1. 在PLC系统中,编程语言Ladder Diagram中,用于开启输出的指令是______。
答案:OUPUT2. PLC系统中的______模块用于将电源电压转换为PLC系统所需的低电压。
答案:电源(Power)模块3. 除了Ladder Diagram,PLC系统中常用的编程语言还包括______。
答案:Function Block Diagram(函数块图),Structured Text(结构化文本),Sequential Function Chart(顺序功能图)4. 程序编辑器是PLC系统中用于编写和编辑程序的______。
答案:软件(Software)工具5. 在PLC系统中,将传感器作为输入设备接入的模块称为______模块。
答案:输入(Input)模块第三部分:简答题1. 请简述可编程逻辑控制(PLC)系统的优点。
答案:可编程逻辑控制(PLC)系统具有以下优点:- 灵活性:PLC系统可以根据实际需求进行编程修改,使得控制逻辑可根据设备运行状态和外部输入进行动态调整。

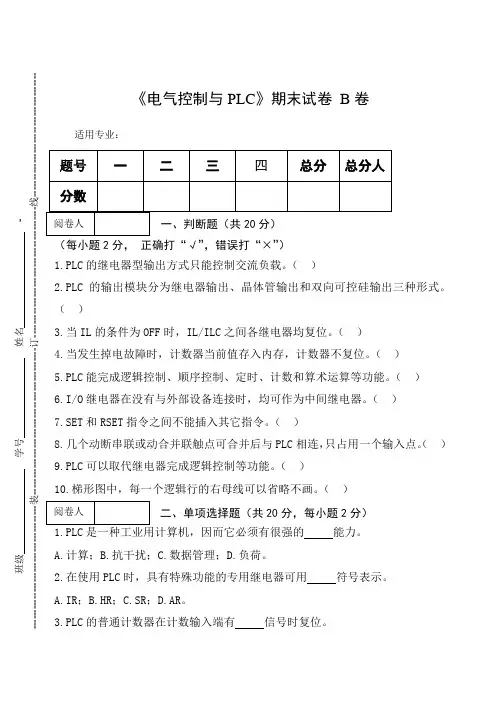

适用专业:(每小题2分,正确打“√”,错误打“×”)1.PLC的继电器型输出方式只能控制交流负载。
()2.PLC的输出模块分为继电器输出、晶体管输出和双向可控硅输出三种形式。
()3.当IL的条件为OFF时,IL/ILC之间各继电器均复位。
()4.当发生掉电故障时,计数器当前值存入内存,计数器不复位。
()5.PLC能完成逻辑控制、顺序控制、定时、计数和算术运算等功能。
()6.I/O继电器在没有与外部设备连接时,均可作为中间继电器。
()7.SET和RSET指令之间不能插入其它指令。
()8.几个动断串联或动合并联触点可合并后与PLC相连,只占用一个输入点。
()9.PLC可以取代继电器完成逻辑控制等功能。
()10.梯形图中,每一个逻辑行的右母线可以省略不画。
()二、单项选择题(共20分,每小题2分)1.PLC是一种工业用计算机,因而它必须有很强的能力。
A.计算;B.抗干扰;C.数据管理;D.负荷。
2.在使用PLC时,具有特殊功能的专用继电器可用符号表示。
A.IR;B.HR;C.SR;D.AR。
3.PLC的普通计数器在计数输入端有信号时复位。
A.高电平;B.低电平;C.上升沿;D.下降沿。
4.CPM1A中,等于标志专用继电器符号为。
A.25504;B.25505;C.25506;D.25507。
5.当IL的条件为OFF时,IL/ILC指令之间各继电器状态。
A.与没有IL/ILC指令一样;B.均复位;T、HR、SFT保持当前值;D.均保持当前值。
6.控制计数器CNT的指令程序必须依照顺序输入到CPU中。
A.计数输入、复位输入、计数器线圈;B.复位输入、计数输入、计数器线圈;C.计数器线圈、计数输入、复位输入;D.计数输入、计数器线圈、复位输入。
7.OR-LD指令用来处理。
A.串联触点;B.并联触点;C.串联电路块;D.并联电路块。
8.当复位端有时,SFT复位。
A.高电平;B.低电平;C.上升沿;D.下降沿。
plc期末复习题及答案一、选择题(每题2分,共20分)1. PLC的全称是()。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案:A2. PLC的工作原理基于()。
A. 顺序控制B. 循环控制C. 并行控制D. 事件控制答案:B3. PLC的输入设备通常包括()。
A. 按钮和传感器B. 开关和继电器C. 显示器和打印机D. 电机和驱动器答案:A4. PLC的输出设备通常包括()。
A. 指示灯和蜂鸣器B. 显示器和打印机C. 传感器和按钮D. 开关和继电器答案:A5. PLC的编程语言中,梯形图属于()。
A. 文本编程语言B. 图形编程语言C. 机器语言D. 汇编语言答案:B6. PLC的扫描周期包括()。
A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序执行、输出处理C. 输入处理、程序执行、输出扫描D. 输入处理、程序执行、输出刷新答案:A7. PLC的存储器中,用户程序存储在()。
A. 只读存储器B. 随机存取存储器C. 可编程非易失性存储器D. 可擦写可编程只读存储器答案:C8. PLC的通信接口通常支持()。
A. 以太网B. 串行通信C. 无线通信D. 所有以上选项答案:D9. PLC的故障诊断功能包括()。
A. 错误代码显示B. 程序跟踪C. 状态指示D. 所有以上选项答案:D10. PLC的扩展模块包括()。
A. 输入/输出模块B. 通信模块C. 特殊功能模块D. 所有以上选项答案:D二、填空题(每题2分,共20分)1. PLC的输入/输出(I/O)模块是用于连接PLC与外部______和执行器的接口。
答案:传感器2. PLC的扫描周期从______开始,经过程序执行,最后进行输出刷新。
答案:输入扫描3. 在PLC的梯形图中,常闭触点通常用______表示。
答案:一个带有斜杠的圆圈4. PLC的程序存储器可以存储用户编写的______。
答案:控制程序5. PLC的输出刷新阶段,PLC会将程序执行的结果输出到______。

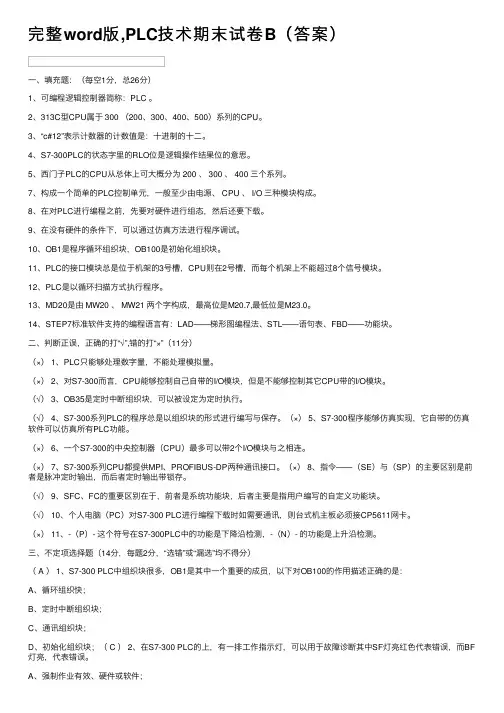

完整word版,PLC技术期末试卷B(答案)⼀、填充题:(每空1分,总26分)1、可编程逻辑控制器简称:PLC 。
2、313C型CPU属于 300 (200、300、400、500)系列的CPU。
3、“c#12”表⽰计数器的计数值是:⼗进制的⼗⼆。
4、S7-300PLC的状态字⾥的RLO位是逻辑操作结果位的意思。
5、西门⼦PLC的CPU从总体上可⼤概分为 200 、 300 、 400 三个系列。
7、构成⼀个简单的PLC控制单元,⼀般⾄少由电源、 CPU 、 I/O 三种模块构成。
8、在对PLC进⾏编程之前,先要对硬件进⾏组态,然后还要下载。
9、在没有硬件的条件下,可以通过仿真⽅法进⾏程序调试。
10、OB1是程序循环组织块,OB100是初始化组织块。
11、PLC的接⼝模块总是位于机架的3号槽,CPU则在2号槽,⽽每个机架上不能超过8个信号模块。
12、PLC是以循环扫描⽅式执⾏程序。
13、MD20是由 MW20 、 MW21 两个字构成,最⾼位是M20.7,最低位是M23.0。
14、STEP7标准软件⽀持的编程语⾔有:LAD——梯形图编程法、STL——语句表、FBD——功能块。
⼆、判断正误,正确的打“√”,错的打“×”(11分)(×) 1、PLC只能够处理数字量,不能处理模拟量。
(×) 2、对S7-300⽽⾔,CPU能够控制⾃⼰⾃带的I/O模块,但是不能够控制其它CPU带的I/O模块。
(√) 3、OB35是定时中断组织块,可以被设定为定时执⾏。
(√) 4、S7-300系列PLC的程序总是以组织块的形式进⾏编写与保存。
(×) 5、S7-300程序能够仿真实现,它⾃带的仿真软件可以仿真所有PLC功能。
(×) 6、⼀个S7-300的中央控制器(CPU)最多可以带2个I/O模块与之相连。
(×) 7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接⼝。

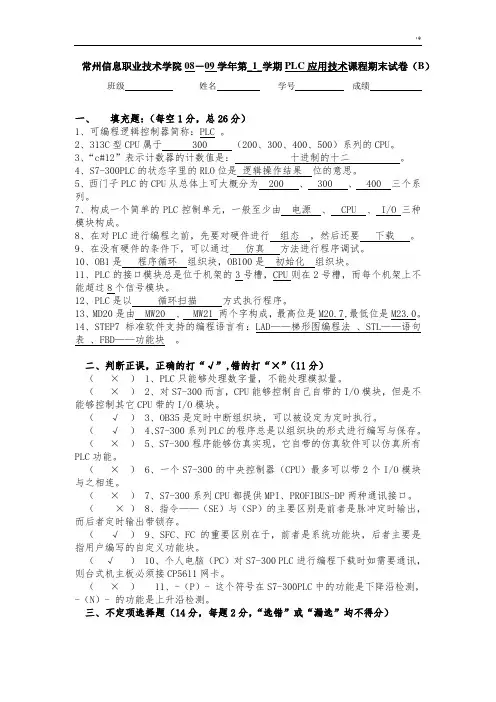

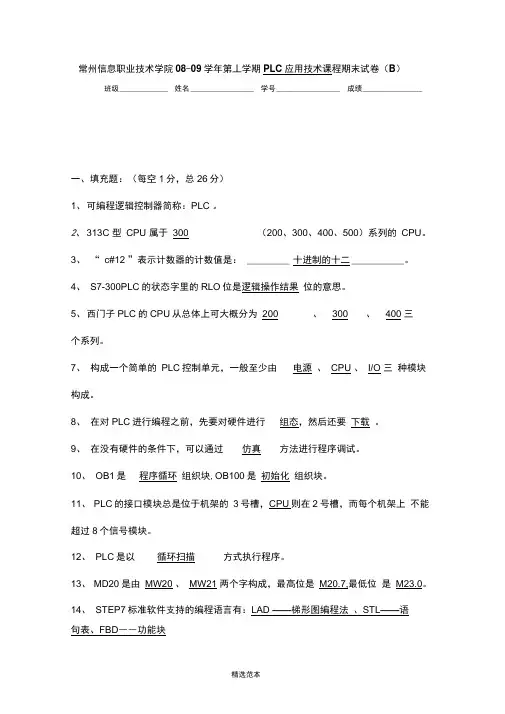

常州信息职业技术学院08-09学年第丄学期PLC应用技术课程期末试卷(B)班级_____________ 姓名_________________ 学号_________________ 成绩________________一、填充题:(每空1分,总26分)1、可编程逻辑控制器简称:PLC 。
2、313C 型CPU 属于300 (200、300、400、500)系列的CPU。
3、“ c#12 ”表示计数器的计数值是:_________ 十进制的十二___________ 。
4、S7-300PLC的状态字里的RLO位是逻辑操作结果位的意思。
5、西门子PLC的CPU从总体上可大概分为200 、300 、400 三个系列。
7、构成一个简单的PLC控制单元,一般至少由电源、CPU 、I/O 三种模块构成。
8、在对PLC进行编程之前,先要对硬件进行组态,然后还要下载。
9、在没有硬件的条件下,可以通过仿真方法进行程序调试。
10、OB1是程序循环组织块,OB100是初始化组织块。
11、PLC的接口模块总是位于机架的3号槽,CPU则在2号槽,而每个机架上不能超过8个信号模块。
12、PLC是以循环扫描方式执行程序。
13、MD20是由MW20 、MW21 两个字构成,最高位是M20.7,最低位是M23.0。
14、STEP7标准软件支持的编程语言有:LAD ——梯形图编程法、STL——语句表、FBD――功能块二、判断正误,正确的打“/”,错的打“X”( 11分)( X ) 1、PLC只能够处理数字量,不能处理模拟量。
( X ) 2、对S7-300而言,CPU能够控制自己自带的I/O模块,但是不能够控制其它CPU带的I/O模块。
( V ) 3、OB35是定时中断组织块,可以被设定为定时执行。
( V ) 4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。
( X ) 5、S7-300程序能够仿真实现,它自带的仿真软件可以仿真所有PLC功能。
plc期末考试题目及答案详解一、选择题(每题2分,共20分)1. PLC的全称是什么?A. 可编程逻辑控制器B. 功率线通信C. 个人局域网络D. 公共语言计算机答案:A2. PLC的工作原理是基于什么?A. 继电器逻辑B. 微处理器C. 模拟电路D. 机械传动答案:A3. PLC的输入/输出模块不包括以下哪一项?A. 模拟输入模块B. 数字输入模块C. 通信模块D. 存储模块答案:D4. PLC的扫描周期主要由哪两个阶段组成?A. 程序执行和输入处理B. 程序执行和输出处理C. 输入处理和输出处理D. 输入采样和输出刷新答案:B5. PLC的编程语言不包括以下哪一项?A. 梯形图B. 功能块图C. 顺序功能图D. 汇编语言答案:D6. PLC的存储器中,哪一部分用于存储程序?A. RAMB. EPROMC. EEPROMD. ROM答案:B7. PLC的输出模块中,继电器输出型和晶体管输出型的主要区别是什么?A. 响应速度B. 负载能力C. 隔离方式D. 电源电压答案:B8. PLC与计算机通信时,常用的通信接口不包括以下哪一项?A. RS-232B. RS-485C. USBD. VGA答案:D9. PLC的扫描周期中,哪个阶段是CPU执行用户程序的阶段?A. 输入采样B. 程序执行C. 输出刷新D. 等待阶段答案:B10. PLC的程序下载到CPU中后,需要执行哪个操作才能使程序生效?A. 编译B. 烧录C. 上传D. 下载答案:A二、填空题(每题2分,共20分)1. PLC的输入信号通常通过________模块接入。
答案:数字输入2. PLC的输出信号通常通过________模块输出。
答案:数字输出3. PLC的________模块用于扩展PLC的通信功能。
答案:通信4. PLC的________存储器用于存储用户程序。
答案:非易失性5. PLC的________模块可以用于模拟信号的输入。
plc技术期末考试题及答案一、单项选择题(每题2分,共20分)1. PLC的全称是()。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案:A2. PLC的工作原理基于()。
A. 顺序控制B. 循环扫描C. 事件驱动D. 并行处理答案:B3. 在PLC中,用于存储程序的存储器是()。
A. RAMB. ROMC. EPROMD. EEPROM答案:B4. PLC的输入/输出模块通常采用()接口。
A. 并行接口B. 串行接口C. USB接口D. 以太网接口答案:B5. PLC的编程语言不包括()。
A. 梯形图B. 指令列表C. 功能块图D. 自然语言答案:D6. PLC的扫描周期主要受()影响。
A. 程序复杂度B. 硬件性能C. 外部干扰D. 电源电压答案:A7. PLC的输出模块通常采用()类型。
A. 开关量B. 模拟量C. 脉冲量D. 频率量答案:A8. PLC的通信协议不包括()。
A. ModbusB. ProfibusC. Ethernet/IPD. USB答案:D9. PLC的故障诊断通常通过()进行。
A. 软件工具B. 硬件工具C. 人工检查D. 网络监控答案:A10. PLC的扩展模块通常包括()。
A. 输入/输出模块B. 通信模块C. 电源模块D. 所有选项答案:D二、多项选择题(每题3分,共15分)1. PLC的主要应用领域包括()。
A. 工业自动化B. 楼宇自动化C. 交通运输D. 家庭自动化答案:ABC2. PLC的输入设备可以是()。
A. 按钮B. 传感器C. 编码器D. 显示器答案:ABC3. PLC的输出设备可以是()。
A. 继电器B. 接触器C. 指示灯D. 显示器答案:ABC4. PLC的编程软件通常具备的功能包括()。
A. 程序编辑B. 程序下载C. 程序模拟D. 故障诊断答案:ABCD5. PLC的通信方式可以是()。
A. 点对点B. 总线型C. 星型D. 环形答案:ABC三、判断题(每题2分,共10分)1. PLC的扫描周期是固定的。

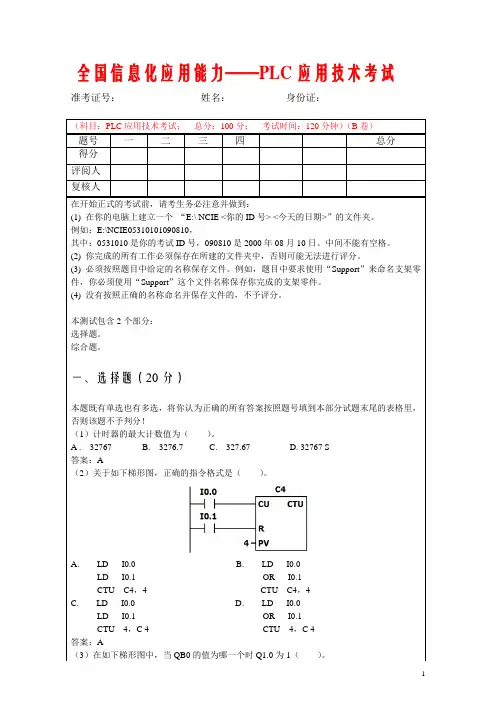

2020-2021学年第1学期 《PLC 技术基础、PLC 技术及应用》 期末考试 B 卷考核方式:闭卷 考试时间:120分钟 考试特殊要求:不允许携带具备通信、存储功能的计算器 一、 选择题(每题2分,共50分) 1、可编程控制器是一种数字运算操作的电子系统,专为在________下应用而设计。
A 、工业环境 B 、生活环境 C 、商业环境 D 、网络环境 2、S7-200 CPU 224XP 的输入输出个数为14入________出。
A 、6 B 、10 C 、16 D 、24 3、若要将某一按钮接入PLC,应将按钮的一端接到I0.0口,即PLC 左下角第2个接口,另一 端接到________。
A 、M 端 B 、电源 C 、Q0.1端 D 、I0.1端 4、下列编程软件中的快捷方式,F6代表________。
A 、触点 B 、线圈 C 、其他指令 D 、连线 5、CPU 逐条执行程序,将执行结果放到________中。
A 、输入映像寄存器 B 、输出映像寄存器 C 、中间寄存器 D 、辅助寄存器6、下列选项中,哪一项属于位存储器?________A、I0.5B、Q0.7C、VB100D、M30.07、特殊继电器SM0.1的功能是________。
A、初始化脉冲B、分脉冲C、秒脉冲D、溢出位8、下列指令中哪一项适合处理触点组的串联?________A、OLDB、AC、ALDD、ON9、对于正跳变指令EU而言,哪一种说法是正确的? ________A、开关拨通的瞬间有脉冲产生B、开关断开的瞬间有脉冲产生C、开关一直拨通有脉冲产生D、开关一直断开有脉冲产生10、S7-200系列PLC中的定时器不包括________。
A、通电延时TONB、断电演示TOFC、保持型通电延时TONRD、保持型断电延时TOFR11、下列选项中,哪一项不是S7-200系列PLC的计数器指令? ________A、TONRB、CTUC、CTDD、CTUD12、同一操作数的________在一个程序中不能使用两次,其触点可以无限次使用。
PLC期末考试试题(卷)全和答案试题 (二)答案一、填空题(每空1分,共30分)1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的振动和噪音,在铁心上加入短路环。
2.欠电流继电器在正常工作电流流过线圈时,衔铁是吸合状态,而当流过线圈的电流小于整定电流时衔铁释放。
3.三相闸刀开关垂直安装时,电源端应在上方,负载端应在下方。
4.复合按钮的复位顺序为:常开按钮先断开,常闭按钮后闭合。
5.根据工作电压的高低,电器分为低压电器和高压电器。
6.频敏变阻器的等效阻抗随频率的减小而减小。
7.PLC的工作方式为周期循环扫描,其工作过程分为输入采样、程序执行和输出刷新三个阶段。
8.数据寄存器D存放16 位二进制的数据,其中最高位为符号位,当最高位为1时为负数,为0时为正数。
9.FP系列PLC的输入和输出继电器采用十六进制编号,其它内部继电器为十六进制编号。
10.速度继电器常用以接受转速信号,当电动机的转子转速上升到120 r/min以上时触头动作;下降到100 r/min以下时触点复位。
11.在FP系列PLC中,EV是经过值寄存器。
12.FP系列PLC在功能指令中,R900为自诊断错误标志,R9007为操作标志,R9013为初始闭合继电器。
二、画图题(每题10分,共20分)1.画出下列继电器的图形符号:A.断电延时打开常闭触点;B.通电延时打开常开触点;C.复合按钮;D.热继电器常闭触点。
制回路)。
四、根据梯形图分析程序,完成下列要求:(10分)试题(四)答案一、填空(每空0.5分,共30分)1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电器。
2、触器按其主触头通过电流的种类,可分为__直流___接触器和__交流___接触器。
3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成,实现对电力拖动系统的起动、调速、制动、反向等的控制和保护,以满足对生产工艺对电力拖动控制的要求。
plc期末考试和答案# PLC期末考试和答案## 一、选择题1. PLC的全称是()。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路**答案:A**2. PLC的工作原理基于()。
A. 顺序控制B. 循环扫描C. 事件驱动D. 并行处理**答案:B**3. 下列哪个不是PLC的输入/输出模块()。
A. 模拟输入模块B. 模拟输出模块C. 通信模块D. 电源模块**答案:D**4. PLC中的“扫描周期”是指()。
A. PLC从开始到结束一个扫描周期的时间B. PLC从输入到输出一个扫描周期的时间C. PLC从开始到结束一个程序执行周期的时间D. PLC从输入到输出一个程序执行周期的时间**答案:C**5. PLC中用于存储程序的存储器是()。
A. RAMB. EPROMC. EEPROMD. ROM**答案:C**## 二、填空题1. PLC的编程语言包括梯形图、_______、布尔代数和_______。
**答案:顺序功能图、功能块图**2. PLC的三个基本组成部分是_______、_______和_______。
**答案:中央处理单元(CPU)、输入/输出模块、存储器**3. PLC的输入/输出模块中,DI代表_______输入,DO代表_______输出。
**答案:数字、数字**4. PLC的扫描周期包括_______扫描和_______扫描。
**答案:用户程序、系统**5. PLC的通信接口可以支持多种协议,如_______、_______和Modbus等。
**答案:Profibus、EtherNet/IP**## 三、简答题1. 简述PLC的工作原理。
**答案:**PLC的工作原理基于循环扫描,每次扫描包括输入采样、程序执行和输出刷新三个阶段。
在输入采样阶段,PLC读取所有输入设备的状态;在程序执行阶段,PLC根据输入状态和程序逻辑计算输出状态;在输出刷新阶段,PLC更新所有输出设备的状态。
plc期末考试题目及答案详解PLC期末考试题目及答案详解一、选择题(每题2分,共20分)1. PLC的全称是:A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Power Line Communication答案:A2. PLC的编程语言不包括:A. 梯形图B. 指令列表C. 顺序功能图D. 汇编语言答案:D3. 下列哪个不是PLC的特点:A. 高可靠性B. 易编程性C. 灵活性差D. 实时性好答案:C4. PLC的输入/输出接口通常不包括:A. 模拟输入B. 数字输入C. 继电器输出D. 无线传输答案:D5. PLC的扫描周期主要由以下哪个阶段决定:A. 程序编写时间B. 程序执行时间C. 程序下载时间D. 程序调试时间答案:B...20. PLC在工业自动化中的主要作用是:A. 数据存储B. 过程控制C. 网络通信D. 人机交互答案:B二、填空题(每空1分,共10分)1. PLC的输入设备通常包括________、________等。
答案:按钮;传感器2. PLC的输出设备通常包括________、________等。
答案:继电器;指示灯3. PLC的编程软件一般包括________、________等。
答案:编程环境;仿真环境4. PLC的工作原理基于________原理。
答案:继电器控制5. PLC的程序存储在________中。
答案:RAM或ROM...三、简答题(每题10分,共20分)1. 简述PLC的工作原理。
答案:PLC的工作原理基于继电器控制原理,通过输入设备接收信号,经过CPU处理后,通过输出设备控制外部设备。
PLC采用循环扫描的方式工作,包括输入扫描、程序执行和输出刷新三个阶段。
2. 描述PLC在工业自动化中的应用场景。
答案:PLC在工业自动化中应用广泛,如生产线的自动控制、机械手的协调动作、物料搬运系统的调度等。
一、填充题:(每空1分,总26分)1、可编程逻辑控制器简称:PLC 。
2、313C型CPU属于 300 (200、300、400、500)系列的CPU。
3、“c#12”表示计数器的计数值是:十进制的十二。
4、S7-300PLC的状态字里的RLO位是逻辑操作结果位的意思。
5、西门子PLC的CPU从总体上可大概分为 200 、 300 、 400 三个系列。
7、构成一个简单的PLC控制单元,一般至少由电源、 CPU 、 I/O 三种模块构成。
8、在对PLC进行编程之前,先要对硬件进行组态,然后还要下载。
9、在没有硬件的条件下,可以通过仿真方法进行程序调试。
10、OB1是程序循环组织块,OB100是初始化组织块。
11、PLC的接口模块总是位于机架的3号槽,CPU则在2号槽,而每个机架上不能超过8个信号模块。
12、PLC是以循环扫描方式执行程序。
13、MD20是由 MW20 、 MW21 两个字构成,最高位是M20.7,最低位是M23.0。
14、STEP7标准软件支持的编程语言有:LAD——梯形图编程法、STL——语句表、FBD——功能块。
二、判断正误,正确的打“√”,错的打“×”(11分)(×) 1、PLC只能够处理数字量,不能处理模拟量。
(×) 2、对S7-300而言,CPU能够控制自己自带的I/O模块,但是不能够控制其它CPU带的I/O模块。
(√) 3、OB35是定时中断组织块,可以被设定为定时执行。
(√) 4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。
(×) 5、S7-300程序能够仿真实现,它自带的仿真软件可以仿真所有PLC功能。
(×) 6、一个S7-300的中央控制器(CPU)最多可以带2个I/O模块与之相连。
(×) 7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。
(×) 8、指令——(SE)与(SP)的主要区别是前者是脉冲定时输出,而后者定时输出带锁存。
(√) 9、SFC、FC的重要区别在于,前者是系统功能块,后者主要是指用户编写的自定义功能块。
(√) 10、个人电脑(PC)对S7-300 PLC进行编程下载时如需要通讯,则台式机主板必须接CP5611网卡。
(×) 11、-(P)- 这个符号在S7-300PLC中的功能是下降沿检测,-(N)- 的功能是上升沿检测。
三、不定项选择题(14分,每题2分,“选错”或“漏选”均不得分)( A ) 1、S7-300 PLC中组织块很多,OB1是其中一个重要的成员,以下对OB100的作用描述正确的是:A、循环组织快;B、定时中断组织块;C、通讯组织块;D、初始化组织块;( C ) 2、在S7-300 PLC的上,有一排工作指示灯,可以用于故障诊断其中SF灯亮红色代表错误,而BF灯亮,代表错误。
A、强制作业有效、硬件或软件;B、强制作业有效、总线;C、硬件或软件、总线;D、总线、硬件或软件;( A B ) 3、以下属于32位操作指令的是:A、MUL_DI ;B、ADD_DI;C、SHR_I;D、WAND_W;( B C D ) 4、对于计数指令S_CUD的描述正确的有:A、CD端用于加计数控制B、 CU端用于加计数控制C、 R端用于复位D、CV端是2进制的计数输出E、 Q端是16进制数的计数输出( B ) 5、PLC执行完下面的指令后产生的结果是:A、没有任何结果;B、M10.0为1;C、M10.0为0;D、Q2.0的值为1;( B ) 6、假设MW50的初始值为“1000”,PLC连续执行下面的指令后1分钟后,MW50的值是:A、w#16#FFFF;B、w#16#0000;C、w#16#8888;D、w#16#1111;( C )7、假设I0.0、I0.1的值分别为1、0,PLC执行下面的指令后Q0.0的值是:A、不确定;B、无穷大;C、0;D、1;四、综合题(49分)1、(10分)限用一个定时器(SD)设计一个频率发生器,要求在Q0.0产生一个频率为0.5Hz的方波,试编程实现。
解:2、(12分)设计程序实现直流电动机的正反转,另外,当电动机运行后,按下停止按钮,电动机停止运行。
(1)、画出用中间继电器控制直流电动机正反转的接线图;(2)、进行I/O地址分配;(3)、写出控制程序。
解:(1)接线图(2(33、(12分)一个用PLC控制的锅炉加热系统,温度传感器检测的水温值存储在MW50单元中,锅炉采用双路加热,分别用Q2.0和Q2.1通过继电器控制加热棒的通断。
(1)当水温低于30度时,双路加热,(2)当水温大于30度低于60度时,单路加热,(3)当水温高于60度时,双路均停止加热。
试完成PLC控制程序。
解:4、利用PLC编程实现一个16个彩灯循环闪烁的控制。
控制要求:手动控制,按下SB1,Q5.0为“1”,按下SB0时,16个灯按Q5.0...Q4.7→Q4.6…Q5.0的顺序亮灭,按下SB10时,所有灯灭;自动控制,彩灯亮灭的顺序同上,但要求彩灯能自动移位,间隔时间为0.5S。
试进行I/O地址分配并写出控制程序(15’’)。
解:控制程序二、填充题:(每空1分,总26分)1、可编程逻辑控制器简称:。
2、313C型CPU属于(200、300、400、500)系列的CPU。
3、“c#12”表示计数器的计数值是:。
4、S7-300PLC的状态字里的RLO位是位的意思。
5、西门子PLC的CPU从总体上可大概分为、、三个系列。
7、构成一个简单的PLC控制单元,一般至少由、、三种模块构成。
8、在对PLC进行编程之前,先要对硬件进行,然后还要。
9、在没有硬件的条件下,可以通过方法进行程序调试。
10、OB1是组织块,OB100是组织块。
11、PLC的接口模块总是位于机架的号槽,则在2号槽,而每个机架上不能超过个信号模块。
12、PLC是以方式执行程序。
13、MD20是由、两个字构成,最高位是 ,最低位是。
14、STEP7标准软件支持的编程语言有:、、。
二、判断正误,正确的打“√”,错的打“×”(11分)()1、PLC只能够处理数字量,不能处理模拟量。
()2、对S7-300而言,CPU能够控制自己自带的I/O模块,但是不能够控制其它CPU带的I/O模块。
()3、OB35是定时中断组织块,可以被设定为定时执行。
()4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。
()5、S7-300程序能够仿真实现,它自带的仿真软件可以仿真所有PLC功能。
()6、一个S7-300的中央控制器(CPU)最多可以带2个I/O模块与之相连。
()7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。
()8、指令——(SE)与(SP)的主要区别是前者是脉冲定时输出,而后者定时输出带锁存。
()9、SFC、FC的重要区别在于,前者是系统功能块,后者主要是指用户编写的自定义功能块。
() 10、个人电脑(PC)对S7-300 PLC进行编程下载时如需要通讯,则台式机主板必须接CP5611网卡。
() 11、-(P)- 这个符号在S7-300PLC中的功能是下降沿检测,-(N)- 的功能是上升沿检测。
三、不定项选择题(14分,每题2分,“选错”或“漏选”均不得分)() 1、S7-300 PLC中组织块很多,OB1是其中一个重要的成员,以下对OB100的作用描述正确的是:B、循环组织快;B、定时中断组织块;C、通讯组织块;D、初始化组织块;() 2、在S7-300 PLC的上,有一排工作指示灯,可以用于故障诊断其中SF灯亮红色代表错误,而BF灯亮,代表错误。
E、强制作业有效、硬件或软件;F、强制作业有效、总线;G、硬件或软件、总线;H、总线、硬件或软件;() 3、以下属于32位操作指令的是:A、MUL_DI ;B、ADD_DI;C、SHR_I;D、WAND_W;() 4、对于计数指令S_CUD的描述正确的有:F、CD端用于加计数控制G、 CU端用于加计数控制H、 R端用于复位I、CV端是2进制的计数输出J、 Q端是16进制数的计数输出() 5、PLC执行完下面的指令后产生的结果是:A、没有任何结果;B、M10.0为1;C、M10.0为0;D、Q2.0的值为1;() 6、假设MW50的初始值为“1000”,PLC连续执行下面的指令后1分钟后,MW50的值是:A、w#16#FFFF;B、w#16#0000;C、w#16#8888;D、w#16#1111;()7、假设I0.0、I0.1的值分别为1、0,PLC执行下面的指令后Q0.0的值是:A、不确定;B、无穷大;C、0;D、1;四、综合题(49分)1、(10分)限用一个定时器(SD)设计一个频率发生器,要求在Q0.0产生一个频率为0.5Hz的方波,试编程实现。
2、(12分)设计程序实现直流电动机的正反转,另外,当电动机运行后,按下停止按钮,电动机停止运行。
(1)、画出用中间继电器控制直流电动机正反转的接线图;(2)、进行I/O地址分配;(3)、写出控制程序。
3、(12分)一个用PLC控制的锅炉加热系统,温度传感器检测的水温值存储在MW50单元中,锅炉采用双路加热,分别用Q2.0和Q2.1通过继电器控制加热棒的通断。
(1)当水温低于30度时,双路加热,(2)当水温大于30度低于65度时,单路加热,(3)当水温高于65度时,双路均停止加热。
试完成PLC控制程序。
4、利用PLC编程实现一个16个彩灯循环闪烁的控制。
控制要求:手动控制,按下SB1,Q5.0为“1”,按下SB0时,16个灯按Q5.0...Q4.7→Q4.6…Q5.0的顺序亮灭,按下SB10时,所有灯灭;自动控制,彩灯亮灭的顺序同上,但要求彩灯能自动移位,间隔时间为0.5S。
试进行I/O地址分配并写出控制程序(15’’)。
一、 填充题:(每空1分,总31分) 1、PLC 全称: 可编程逻辑控制器 。
2、313C-2DP 型CPU 属于 300 (200、300、400、500)系列的CPU 。
3、“W#16#”所表示的含义是: 后面所带的数为十六进制数 。
4、300系列PLC 可以处理的常见信号类型有 模拟信号 、 数字信号 两种。
5、个人电脑(PC )对S7-300 PLC 进行编程下载可以有多种方法,如不需要通信,则通过 适配器 、或 CP5611 网卡两种方法都可编程,如需要通讯,则必须要用 CP5611 网卡。
6、西门子PLC 的CPU 从总体上可大概分为 200 、 300 、 400 三个系列。
7、构成一个简单的PLC 控制单元,一般至少由 电源 、 CPU 、 I/O 三种模块构成。
