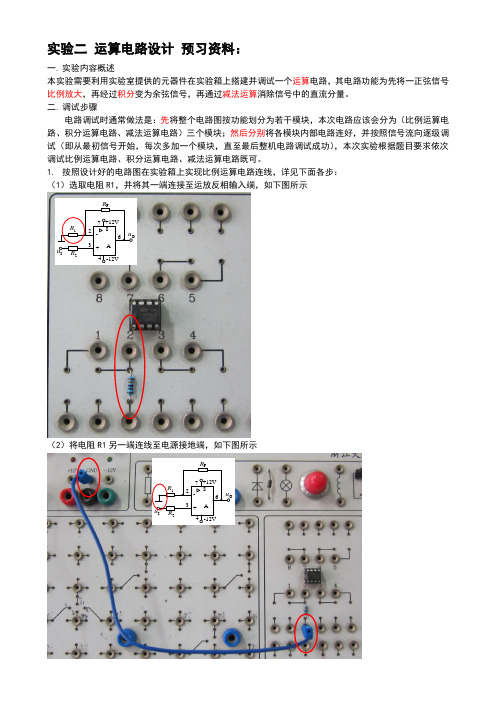

实验二 运算电路设计 预习资料：一. 实验内容概述本实验需要利用实验室提供的元器件在实验箱上搭建并调试一个运算电路，其电路功能为先将一正弦信号比例放大，再经过积分变为余弦信号，再通过减法运算消除信号中的直流分量。

二. 调试步骤电路调试时通常做法是：先将整个电路图按功能划分为若干模块，本次电路应该会分为（比例运算电路、积分运算电路、减法运算电路）三个模块；然后分别将各模块内部电路连好，并按照信号流向逐级调试（即从最初信号开始，每次多加一个模块，直至最后整机电路调试成功），本次实验根据题目要求依次调试比例运算电路、积分运算电路、减法运算电路既可。

1. 按照设计好的电路图在实验箱上实现比例运算电路连线，详见下面各步： （1）选取电阻R1，并将其一端连接至运放反相输入端，如下图所示（2）将电阻R1另一端连线至电源接地端，如下图所示Ou 8-+AIu 1R 2R FR +12V -12V23467Ou 8-+AIu 1R 2R FR +12V -12V23467（3）选取电阻Rf ，并将其一端连接至运放反相输入端，如下边左图所示（4）将电阻Rf 另一端连线至运放输出端，如上边右图所示（5）选取电阻R2，并将其一端连接至运放同相输入端，如下图所示（6）将信号发生器信号端连线至电阻R2另一端，并且将信号发生器接地端连线至电源接地端；如下图所示Ou 8-+AIu 1R 2R FR +12V -12V23467Ou 8-+AIu 1R 2R FR +12V -12V23467Ou 8-+AIu 1R 2R FR +12V -12V23467（7）将电源+12V 连接至运放“7”脚，电源-12V 连接至运放“4”脚，如下图所示2. 将示波器两个通道探头分别连接至Ui1、Uo ，如下图所示Ou 8-+AIu 1R 2R FR +12V -12V23467信号发生器Ou 8-+AIu 1R 2R FR +12V -12V23467示波器探头打开实验箱、信号发生器、示波器电源开关，并且设置示波器旋钮按键开关直至波形显示合适（详见后面“示波器使用注意事项”），用手机拍摄波形照片，并且记录此时垂直与水平方向量程，如下图所示垂直： V/格，水平： ms/格3.按照设计好的电路图在实验箱上实现积分运算电路连线，将示波器两个通道探头分别连接至Uo、Uo1，使波形在示波器屏幕上显示合适，拍摄波形照片，记录量程；4.按照设计好的电路图在实验箱上实现积分运算电路连线，将示波器两个通道探头分别连接至Uo、Uo2，使波形在示波器屏幕上显示合适，调节电位器RP，使得两个波形对称与同一个横轴，拍摄波形照片，记录量程，并用万用表测量电位器RP 可调端电位，并记录为Ui2；5. 将示波器两个通道探头分别连接至Uo1、Uo2，不要对示波器做任何调节，拍摄波形照片，记录量程；6. 确认表1中左边波形照片全部拍摄完成，不要拆线，在预约表登记组号，等待老师检查电路及波形照片；7. 老师检查完毕后，将信号发生器信号波形变为方波，在电路中任何连线不变的条件下，用示波器观察表2中左边所有波形，并拍照，记录量程；8.确认表2中左边波形照片全部拍摄完成，拆除电路，整理导线，如下图所示：再将电阻及电容位置恢复至实验前状态（3行6列，不能有并联），如下图所示5根 6根 6根 6根 6根9. 请老师检查合格后，可以离开实验室，尽快完成表1与表2的波形绘制及数据计算并交给学习委员，学习委员两天内将表格送至实验室，老师会在波形绘制及数据正确的情况下给波形数据签名。
