高性能音调控制芯片LM4610简介、原理图及应用电路图

功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰,而且缺乏力度和清晰感,听起来非常浑浊杂乱,听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意,如果有动手能力的话,很有必要花几十元对其动动手术(摩机）–––––制作一款高品质的音调板来替换原机音调部分。

下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。

其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品,笔者建议首选LM4610N。

图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为:信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率,当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音,从而实现了音频调节作用.需要说明一点是所采用的NE5532N必须是正宗品,如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。

(欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了). 字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。

利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。

相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题;④音调调节的动态范围明显变大。

高性能音调控制芯片LM4610简介、原理图及应用电路图◆芯片简介LM4610是美国国半公司(NS)出品的直流音频前级控制电路。

具备直流电压控制音调/音量控制/双声道平衡调节/3D声场增强/等响度补偿等较完善的前级控制功能。

可应用在广播、电视和音响系统的均衡电路中。

◆特点及主要性能◇LM4610具有集成度高，外围元件少，电路简洁；功能完善，性能优异；低失真，高讯噪比等特点。

◇宽电源电压范围 9V到16V (推荐12V)◇音量调节范围大 75 dB(典型值)◇音调控制，± 15 dB(典型值)◇通道分离，75 dB(典型值)◇低失真，0.06％，(输入电平0.3 Vrms)◇高信噪比，80 dB(输入电平0.3 Vrms)◆引脚功能描述LM4610采用24脚双列直插式封装(DIP24)。

其引脚及主要功能如下图：2脚和23脚，信号输人端；3脚和22脚，3D声场处理控制端（两脚通过电容相连，起3D声场处理作用）；4脚和21脚，接高音提升电容（0.01μF）；6脚，高音控制输人端；8脚和17脚，接低音提升电容（0.39～0.47μF），改变高、低音的电容可改变高、低音的音调反应；10脚和15脚，信号输入端；11脚，平衡控制输入端；12脚和24脚，电源地；13脚，正电源端；14脚，音量控制输入端；16脚，低音控制输入端。

◆应用电路实例下图为LM4610芯片的应用电路实例。

具有高音调节、低音调节、音量调节、左右声道平衡度调节、等响度调节等功能。

◆制作要点◇输入信号用10kΩ左右的电阻进行适当的分压可以防止因信号过大产生的失真。

◇输出端串联的47Ω电阻R2、R3是防止负载电容过大引起的自激。

◇步线采用一点接地可以降低电源噪声对信号的影响。

电源输入及退藕并接0.1uF电容可以降低高频噪声。

几款功放芯片与效果器芯片简介TDA1521/TDA1514ATDA1521/TDA1514A是荷兰飞利浦公司专门为数字音响在播放时的低失真度及高稳度而设计推出的两款芯片。

所以用来接驳CD机直接输出的音质特别好。

其中的参数为：TDA1521在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的失真仅为0.5％。

TDA1514A的工作电压为±9V~±30V,在电压为±25V、RL=8Ω时，输出功率达到50 W，总谐波失真为0.08％。

输入阻抗20KΩ, 输入灵敏度600mV,信嘈比达到85dB。

其电路设有等待、静嘈状态，具有过热保护，低失调电压高纹波抑制，而且热阻极低，具有极佳的高频解析力和低频力度。

其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味。

以上两款功放的外围零件都比较少，是"傻瓜"型的功放芯片，非常适合初级发烧友组装，只要按照电路图，不需调试就可获得很好的效果。

由于该芯片的输入电平比较低，我们在制作是不需前置放大器，只要直接接到我们的电脑声卡、光驱、随身听上即可。

著名的电脑多媒体音箱漫步者也是采用这两种芯片。

LM3886LM38863TF是美国NS公司（美国国家半导体公司）于90年代初推出的一款大功率音频功放芯片。

该芯片的主要参数：工作电压为±9V~±40V(推荐±25V~±35V )RL=8Ω时的连续输出功率达到68W（峰值135 W）。

如果接成BLT时的输出功率可以达到100W，而它的失真小于0.03％，其内部设计有非常完善的过耗保护电路。

本人也在使用使芯片，它的音色非常甜美，音质醇厚，颇有电子管的韵味，适合播放比较柔和的音乐。

NS公司还有LM1875、LM1876、LM4766等大家都熟悉的芯片，其中LM4766是最新的，为双声道设计，内含过压、欠压、过载、超温等保护电路。

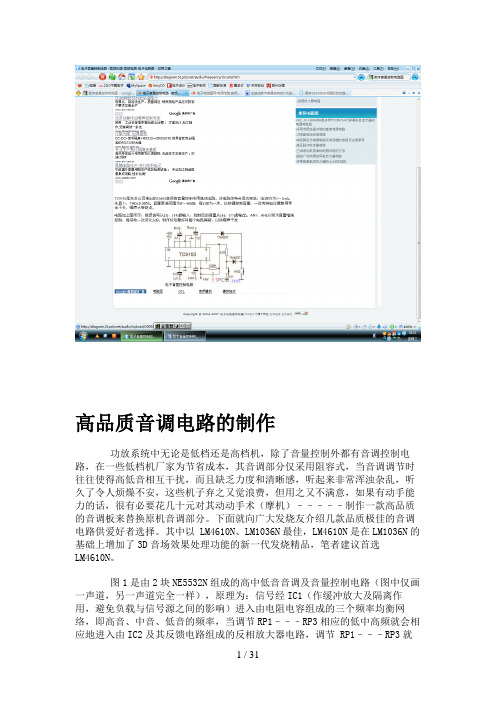

高品质音调电路的制作功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。

下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。

其中以 LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。

图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。

需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。

（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。

图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。

利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。

相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。

• 5•本文根据目前市场需求设计出一款可调音，低失真低噪声的蓝牙功放。

文中设计的功放输入音频信号支持AUX有线与蓝牙无线输入自动切换方式，输入的左右声道音频信号经过LM4610前级放大，调音，再经过中间级NE5532电压放大，最后利用TDA7294后级功率放大，功放具有喇叭防冲击防直流输出功能。

在最终测试中，最大输出功率达到双70W，总谐波失真（THD）在0.1%以下，信噪比（S/N）达到80dB。

试听后，声音还原真实，音色优美。

在目前的音响产品中，国外的有哈曼、森海塞尔、Y AMAHA，索尼等知名品牌。

这些品牌的Hi-Fi音响，与国内品牌相比，具有噪声低，音质好的优点。

产品的信噪比大都在80dB以上，输出功率在40W-100W之间。

但是市场价格比较昂贵。

而国内音箱技术起步晚，市场需求大。

该文基于蓝牙模块和LM4610均衡IC设计一款AB类音频功放，该电路能够快速地连接蓝牙设备，实现10米内无线控制与传输，且具备音调/音量控制/双声道平衡调节/3D声场增强/等响度补偿等功能，功能强大，市场前景广阔。

1 功放芯片与信源模块介绍1.1 音频前级控制芯片LM4610LM4610是美国国半公司(NS)出品的直流音频前级控制芯片，具备直流电压控制音调/音量控制/双声道平衡调节/3D声场增强/等响度补偿等较完善的前级控制功能。

LM4610的主要参数如下：工作电压为9～16V，静态电流为35mA；音量调节范围为75dB；平衡调节范围为1～20dB；低音调节（40Hz时）为±15dB，高音调节（16kHz）为±15dB；总谐波失真仅0.01%；由上述参数可知，由它构成的首级放大器性能已达到相当高的水准。

1.2 后级AB类功放芯片TDA7294TDA7294是意法微电子推出的AB类单片式音频功放集成电路，TDA7294主要参数如下：宽电源电压范围±10V～±40V,高输出功率可达70W（最高可100W），具有待机和静音功能，配备无噪ON/OFF开关，放大低噪声和低失真，芯片自带短路保护和过热保护。

声控LED电路的制作来源：互联网作者：CEO 发表日期： 2009-11-21 14:27:04 阅读次数： 36 查看权限：普通文章它是以聲音來控製LED的明暗閃爍，當時我也用萬用板做了一個，蠻有趣的，它的靈敏度很好，而且可以調整。

電路有稍微修改，電路圖如下：零件清單R1 10K C1,C2,C3 0.1u (104) R2 330K C4 100u/25V電解電容R3,R4,R5 100K Q1,Q2,Q3 CS9 013 R6,R7,R8,R9 47歐姆Q4 CS9012 R10,R11,R12 1.5M M300 電容麥克風VR1 200K可變電阻E1 9V 電池及電池扣上圖所使用的LED是4顆紅色的LED，可使用9V的電池供電，但也可使用12V電源供電但靈敏度會有變化，可調整VR1來修正。

為了方便組裝我利用時間設計了電路板，並預留了一些擴充LED顆數的空間。

以下是零件配置圖及電路板設計。

由圖中可看到LED5以後的LED是預留的，你可使用其它色彩的LED來替代，一般綠色及黃色的LED應可直接替代或加裝，但如果是白光或藍光的LED由於它們需要的電壓較高，我們以9V供電時無法推動4顆串聯的LE D，所以只能裝3顆，且R9的值可能要降低或短路，例如我的成品圖我使用了第一排的紅色LED，另外我又在預留的位置裝了3個藍光LED，而串聯在藍光LED的電阻我把它用跳線替代了，可以看看下面這張照片。

但是如果你可以提高供電的電壓為12V，那裝4個藍光或白光LED的話是沒問題的，但這時並聯於紅光LED的電阻就要提高到82~100歐姆。

這個電路的成功率很高很適合電路中使用的電晶體為CS9013及CS9012，它的腳位如下可配合電路板直接安裝。

但如果你要使用日系的電晶體來代替如2SC945及2SA495那它們的腳位是不同的，使用時要小心。

以下是幾張製作時拍的相片供大家參考：你可以把電路放到一個盒子中，透過一片透明散光壓克力板讓光源散發，做成一個音樂動態燈箱，很有趣。

NE5532N组成的高中低音音调及音量控制电路[日期:2008-08-13 ] [来源:东哥单片机学习网 作者:佚名] [字体：大中小] (投递新闻)功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。

下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。

其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。

图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。

需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。

（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。

图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。

sf461芯片技术参数1.引言本文档将介绍SF461芯片的技术参数，包括芯片的性能指标、功能特点以及应用领域等内容。

SF461芯片是一款高性能、广泛应用于物联网设备的芯片，具有稳定可靠的性能和丰富的功能。

2.技术参数2.1性能指标S F461芯片具有出色的性能指标，为物联网设备的多种应用场景提供了可靠的解决方案。

以下是S F461芯片的一些主要性能指标：-处理器核心：基于32位高性能AR M架构设计，运行速度快且能耗低-内存容量：内置128M BL PD DR3R AM，支持大规模数据处理-存储容量：集成2G B闪存，提供充足的存储空间-通信接口：支持Wi-F i、蓝牙、以太网等多种通信方式，方便与其他设备进行交互-传感器支持：具备丰富的传感器接口，支持温湿度、光线、加速度等多种传感器连接-安全性能：支持硬件加密引擎，确保数据传输和存储的安全性-供电电压：工作电压范围为3.3V~5V，适配性强2.2功能特点S F461芯片具备多种功能特点，使其成为物联网设备的理想选择。

下面是SF461芯片的一些主要功能特点：-高度集成：SF461芯片采用封装小巧的B GA封装，集成度高，便于嵌入各类物联网设备中-低功耗模式：芯片具备多种低功耗模式，可有效延长设备的使用寿命-多协议支持：支持W i-F i、蓝牙、Z ig be e等多种无线通信协议，方便设备连接和数据传输-多功能支持：芯片提供丰富的硬件接口和软件支持，可满足不同应用场景的需求-软件开发支持：提供完善的软件开发工具包和开发文档，方便开发人员快速进行开发和调试-高稳定性：芯片具备高稳定性和可靠性，适用于各种工作环境和应用场景3.应用领域S F461芯片广泛应用于物联网设备领域，为各种智能设备提供强大的功能和性能支持。

以下是SF461芯片的一些主要应用领域：-智能家居：SF461芯片可用于智能家居设备，如智能插座、智能灯光控制器等，实现便捷的远程控制和自动化管理。
