交互式工业造型设计

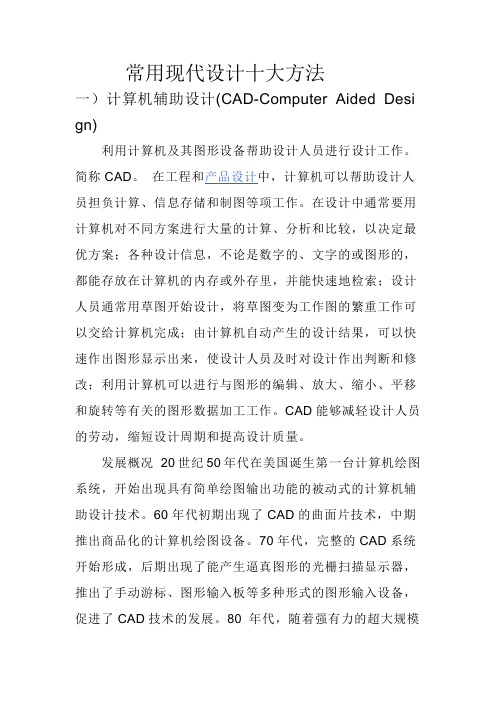

常用现代设计十大方法一）计算机辅助设计(CAD-Computer Aided Desi gn)利用计算机及其图形设备帮助设计人员进行设计工作。

简称CAD。

在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形显示出来，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。

CAD能够减轻设计人员的劳动，缩短设计周期和提高设计质量。

发展概况20世纪50年代在美国诞生第一台计算机绘图系统，开始出现具有简单绘图输出功能的被动式的计算机辅助设计技术。

60年代初期出现了CAD的曲面片技术，中期推出商品化的计算机绘图设备。

70年代，完整的CAD系统开始形成，后期出现了能产生逼真图形的光栅扫描显示器，推出了手动游标、图形输入板等多种形式的图形输入设备，促进了CAD技术的发展。

80 年代，随着强有力的超大规模集成电路制成的微处理器和存储器件的出现，工程工作站问世，cad技术在中小型企业逐步普及。

80 年代中期以来，C AD技术向标准化、集成化、智能化方向发展。

一些标准的图形接口软件和图形功能相继推出，为CAD 技术的推广、软件的移植和数据共享起了重要的促进作用；系统构造由过去的单一功能变成综合功能，出现了计算机辅助设计与辅助制造联成一体的计算机集成制造系统；固化技术、网络技术、多处理机和并行处理技术在CAD中的应用，极大地提高了C AD系统的性能；人工智能和专家系统技术引入CAD，出现了智能CAD技术，使CAD系统的问题求解能力大为增强，设计过程更趋自动化。

体感产品是立体的东西，在表现时一定要注意对其体感的把握，体感的表现依赖于对光影的运用，也就是光线投射在物体上所产生的明暗层次变化。

进行体感的表现时应注意以下几个问题：1。

平→作品感觉没有层次感，凸起或凹陷的部分表现不够，也就是明暗变化表现的不到位，该暗的地方没有暗下去.2。

过→与“平"相反，凸起的部分过高或凹陷的部分过深.3。

浮→没有阴影，暗部表现不够,整个作品感觉轻飘飘的,没有分量感.4. 反→给人相反的感觉，如本来是凹陷的，表现出来感觉却像是凸起的。

我们一般会说“点、线、面、体”，点组成线，线形成面，面构成体。

关于点和线在上讲已经具体讲解过了。

本讲主要讲一下面和体，要表现体感就要建立在对面的理解上.面的种类多种多样,概括起来无非是平面和曲面。

一、首先来看一下平面的表现。

一般情况采用左上方打光，对其进行渐变填色，两个渐变填色节点的颜色明度差别不要太大,否则就感觉像弧面了。

二、接下来再看一下圆弧面的表现。

一般采用侧面或正面来光，以勾线教程中实例的底座为例：1。

首先对其进行渐变填色，表现其亮部、灰部和暗部，奠定基本色调及明暗关系。

2。

对该图形进行复制并填充亮色，并进行渐变透明，表现其左侧的反光，注意渐变透明的方向.3。

再次对该图形进行复制并进行修改渐变透明的方向，表现其右侧的反光。

这样就完成了该圆弧面的表现,一般情况对面的表现并不能通过一次渐变填色就能得到效果,往往需要进行多次复制或相交，再进行渐变填色并加以渐变透明等，以得到想要的效果。

综合运用多种工具及效果是软件运用成熟的表现。

三、再来讲一下一些细节曲面的表现。

（左上方打光）1。

先表现一个凹陷面，绘制一个正圆并进行渐变填色，根据光源的位置和面的性质可以得知，正圆的左上方应该为暗部，右下方为亮部.2。

再在凹陷面和平面之间添加个凸起的面进行衔接好了。

绘制个稍大点的正圆并向后一层,对其进行渐变填色，由于该面是凸起的，因此明暗和凹陷面正好相反，并且其亮部要比周围的平面亮，暗部要比其周围的暗部暗。

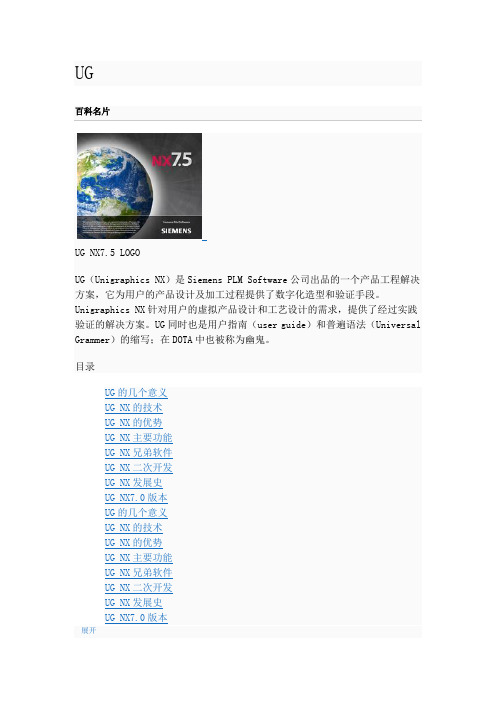

UG百科名片UG NX7.5 LOGOUG（Unigraphics NX）是Siemens PLM Software公司出品的一个产品工程解决方案，它为用户的产品设计及加工过程提供了数字化造型和验证手段。

Unigraphics NX针对用户的虚拟产品设计和工艺设计的需求，提供了经过实践验证的解决方案。

UG同时也是用户指南（user guide）和普遍语法（Universal Grammer）的缩写；在DOTA中也被称为幽鬼。

目录UG的几个意义UG NX的技术UG NX的优势UG NX主要功能UG NX兄弟软件UG NX二次开发UG NX发展史UG NX7.0版本UG的几个意义UG NX的技术UG NX的优势UG NX主要功能UG NX兄弟软件UG NX二次开发UG NX发展史UG NX7.0版本展开UG 为user guide的简写，意思：用户指南。

UG在DOTA中有人也称为幽鬼。

dota里一英雄幽鬼。

来自Siemens PLM Software旗下的CAD软件UG NXUG在语言学中是指Chomsky提出的普遍语法，英语Universal Grammar 的缩写。

UG是Unigraphics的缩写，这是一个交互式CAD/CAM(计算机辅助设计与计算机辅助制造)系统，它功能强大，可以轻松实现各种复杂实体及造型的建构。

它在诞生之初主要基于工作站，但随着PC硬件的发展和个人用户的迅速增长，在PC上的应用取得了迅猛的增长，目前已经成为模具行业三维设计的一个主流应用。

UG的开发始于1990年7月，它是基于C语言开发实现的。

UG NX是一个在二和三维空间无结构网格上使用自适应多重网格方法开发的一个灵活的数值求解偏微分方程的软件工具。

其设计思想足够灵活地支持多种离散方案。

因此软件可对许多不同的应用再利用。

一个给定过程的有效模拟需要来自于应用领域(自然科学或工程)、数学(分析和数值数学)及计算机科学的知识。

然而，所有这些技术在复杂应用中的使用并不是太容易。

法兰盖SOLIDWORKS参数化标准件库系统设计开发摘要机械常用零件的设计与制图是一项繁琐且重复性大的工作,人工设计费时费力容易出错,花在创造性设计的时间大大减少,导致产品开发周期长,产品质量差,市场竞争力弱。

本文以法兰盖为例，旨在讨论、研究如何利用三维设计软件Solidworks实现在机械设计中快捷地设计、使用标准件，使设计人员把更多的时间投身到创造性的工作中去,以达到缩短产品开发周期的目的。

SolidWorks是一套三维机械CAD软件，它的应用编程接口，提供了程序员直接访问SolidWorks的能力，可以很方便地对Solidworks进行二次开发，本文中利用VC++作为开发工具，研究在SolidWorks环境下标准件库的开发。

法兰连接是管道施工的重要连接方式。

在工业管道中，法兰连接的使用十分广泛。

故对法兰盖的系列化设计，对于管道设计来说具有十分重要的意义。

本文对其应用进行了举例说明。

本课题开发过程有：。

并建立EXCEL数据表格，对各系列法兰盖进行参数系列化。

利用VC++进行数据库链接，实现了数据共享，保证各模块之间数据一致性、可靠性。

++对SolidWorks进行了界面设置，方便了标准件库的调用。

通过本课题的研究，得到如下的成果与结论：。

为其他标准件的推广和普及打下了基础，提高了SolidWorks的适用程度。

利用SolidWorks API提供的二次开发工具可以实现由程序动态的、自动的加载用户程序，为CAD/ CAM 系统的集成打下了良好的基础。

——尺寸参数驱动的技术可行性。

关键词：法兰盖；SolidWorks；标准件库；Visual C++Design and development of blind flange standardcomponent library by SolidWorksAbstractThe design and mapping of common parts of the mechanical is a tedious and repetitive work, it is time-consuming to manual design and easily prone to error, and the time spent on creative design significantly reduced, resulting in long product development cycles, the products of poor quality, weak competition in the market. This paper give blind flange as a example, aims to discuss on how to use 3-D design software Solidworks in mechanical design to achieve quickly design, the use of standard parts, allowing designers to devote more time to participate in creative work, and to achieve shorten the product development cycle purposes.SolidWorks is a set of 3-D mechanical CAD software, its application programming interface, providing direct access to the SolidWorks; it is easy for the second development to Solidworks. This paper use VC + + as a development tool,research how to develop the standard component library.The flange connecting is an important connection in pipeline construction. In the industrial pipeline, the use of the flange connected is in a very wide range. Therefore, the series designs of the blind flange have a great significance of the pipeline construction. In this paper, has an example of its application.The methods used in the process of developing of this subject are：1. Model all series of blind flange by SolidWorks. Establish EXCEL data tables and assign the series parameters to the blind flange.2. Establish the ACCESS parameters database. Use VC + + to link the database with SolidWorks, and implement data sharing, ensure that the data between the modules is Continuous and reliable.3. Use VC + + to set up SolidWorks interface, make it is easy to implementa call of a standard part.Through the study of this topic, made some results as follows:1. completed the blind flange standard component library; it made easily to promote and popularize other standard component and improved the degree of application of SolidWorks.2. Have a feasibility study of the secondary development. The feasibility of the secondary development was realized. The user's application could be loaded dynamically and automatically and saved in the unite database by SolidWorks API. This lay a good foundation for the CAD/CAM integrated system.3. The feasibility of Size Parameter-driving was verified.Keyword: blind flange; SolidWorks; standard component library;Visual C + +目录摘要 (1)Abstract ............................................... I I 主要符号表............................................. V I 1 绪论 (1)前言 (1)CAD技术概述 (8) (9) (9) (9) (9) (10)课题研究概述 (11)课题研究内容及依据 (11)课题研究安排及意义 (12)2 SolidWorks简介及标准件库开发理论基础 (13)SolidWorks简介 (14)方案设计 (15)界面风格 (16)零件建模功能 (17)组件装配功能 (18)二次开发功能 (18)Visual C++简介 (19)Visual C++开发SolidWorks的原理 (20)Visual C++开发SolidWorks的关键技术 (21)三维特征建模 (21)参数系列化 (23)数据库技术 (23)组件对象模型 (25)对象链接与嵌入 (26)动态链接库 (27)API函数理论 (28)设计构想及方案选择 (29)3 法兰盖三维建模及参数系列化 (30)法兰盖三维实体建模 (30)平面钢制法兰盖 (30)凸面钢制法兰盖 (31)凸凹面钢制法兰盖 (31)榫槽面钢制法兰盖 (32)环联接面钢制法兰盖 (32)Access及EXCEL数据库系统建立 (33)法兰盖参数系列化 (34)4 Visual C++二次开发SolidWorks (36)Visual C++配置环境 (36) (37)编制菜单栏 (40)建立交互式对话框 (42)数据库链接 (46)检索界面设计 (50)程序编译运行 (52)5 法兰盖应用实例设计 (53)法兰盖应用 (53)泵站系统设计 (54)泵站系统计算 (55)泵站动力系统计算 (55)泵站附属系统计算 (58)法兰连接部分校核 (58)6 总结 (59)总体工作总结 (59)后期工作展望 (60)致谢 (54)参考文献 (61)附录 (58)主要符号表v运动粘度V 平均流速d管道内径ρ液体密度η动力粘度Re雷诺数Q液体流量γ油的重度l管道长度λ管内油的摩擦阻力系数ξ局部阻力系数η压力效率p∆间隙两面的压力差pH油泵损失所产生的热量1N油泵输入功率1 绪论前言标准件应用极为广泛，品种规格繁多,性能用途各异,而且其标准化、系列化、通用化的程度极高。

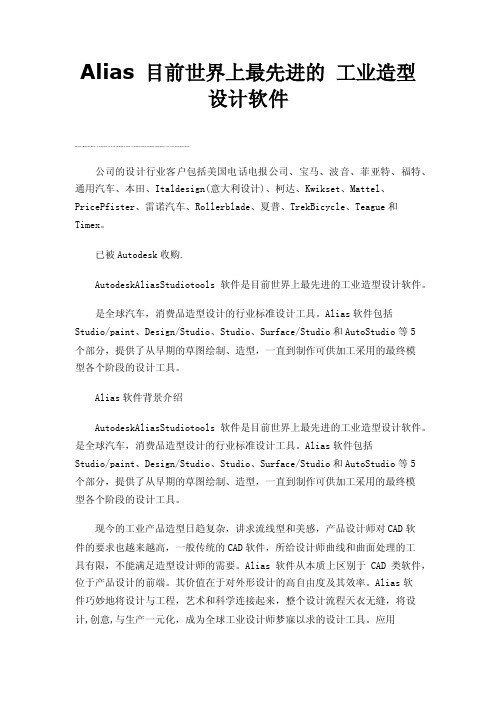

Alias 目前世界上最先进的工业造型设计软件公司的设计行业客户包括美国电话电报公司、宝马、波音、菲亚特、福特、通用汽车、本田、Italdesign(意大利设计)、柯达、Kwikset、Mattel、PricePfister、雷诺汽车、Rollerblade、夏普、TrekBicycle、Teague和Timex。

已被Autodesk收购.AutodeskAliasStudiotools软件是目前世界上最先进的工业造型设计软件。

是全球汽车，消费品造型设计的行业标准设计工具。

Alias软件包括Studio/paint、Design/Studio、Studio、Surface/Studio和AutoStudio等5个部分，提供了从早期的草图绘制、造型，一直到制作可供加工采用的最终模型各个阶段的设计工具。

Alias软件背景介绍AutodeskAliasStudiotools软件是目前世界上最先进的工业造型设计软件。

是全球汽车，消费品造型设计的行业标准设计工具。

Alias软件包括Studio/paint、Design/Studio、Studio、Surface/Studio和AutoStudio等5个部分，提供了从早期的草图绘制、造型，一直到制作可供加工采用的最终模型各个阶段的设计工具。

现今的工业产品造型日趋复杂，讲求流线型和美感，产品设计师对CAD软件的要求也越来越高，一般传统的CAD软件，所给设计师曲线和曲面处理的工具有限，不能满足造型设计师的需要。

Alias软件从本质上区别于CAD类软件，位于产品设计的前端。

其价值在于对外形设计的高自由度及其效率。

Alias软件巧妙地将设计与工程，艺术和科学连接起来，整个设计流程天衣无缝，将设计,创意,与生产一元化，成为全球工业设计师梦寐以求的设计工具。

应用Alias软件，可以进行上至飞机，卫星，下至汽车，日用化工产品口红等各种产品的造型开发设计，在欧美国家也广泛用于最先进的军需品的造型设计。

CAD／CAM／CAE在模具设计中的应用摘要模具是工业生产中的基础工艺装备，也是发展和实现少无切削技术不可缺少的工具。

在电子、汽车、电机、电器、仪表、家电和通讯行业中，有60%-80%的零部件都需要模具加工，轻工制品的生产中应用模具更多，因此模具行业有“百业之母”的美誉。

本文论述了我国模具行业的概况及其近年来所取得的成绩，对国内外模具CAD/CAE/CAM技术的发展历程和现状作了简单概述，最后总结出模具CAD/CAE/CAM的专业化、标准化、集成化、智能化、虚拟化、网络化的发展趋势，以及在塑料模具设计中的应用现状。

正文一、模具CAD/CAE的基本概念CAD(Computer Aided Design)是利用计算机硬、软件系统辅助人们对产品或工程进行总体设计、绘图、工程分析与技术文档等设计活动的总称,是一项综合性技术。

CAE：(Computer Aided Engineering)即计算机辅助工程技术，是以现代计算力学为基础，以计算机仿真为手段的工程分析技术，是实现模具优化的主要支持模块。

对于模具CAE来讲，目前局限于数值模拟方法，对未来模具的工作状态和运行行为进行模拟，及早发现设计缺陷。

二、模具CAD/CAM发展概况模具CAD/CAM的发展状况符合通用CAD/CAM软件的发展进程。

目前通用CAD/CAM软件的发展现状如下：CAD技术经历了二维平面图形设计，交互式图形设计、三维线框模型设计、三维实体造型设计、自由曲面造型设计、参数化设计、特征造型设计等发展过程。

近年来又出现了许多先进技术，如变量化技术、虚拟产品建模技术等。

随着互联网的普及，智能化、协同化、集成化成为CAD技术新的发展特点，使CAD技术得以更广泛的应用，发展成为支持协同设计、异地设计和信息共享的网络CAD。

三、模具CAD/CAM的优越性模具CAD/CAM的优越性赋予了它无限的生命力，使其得可以迅速发展和广泛应用。

无论在提高生产率、改善质量方面，还是在降低成本、减轻劳动强度方面，CAD/CAM技术的优越性是传统的模具设计制造方法所不能比拟的。

CATIA模块详解CATIA是英文 Computer Aided Tri-Dimensional Interface Application 的缩写.是世界上一种主流的CAD/CAE/CAM 一体化软件.他的模块的数量之多,功能之强大,在三维软件中都是佼佼者.面对如此繁杂的软件,我们该从何入手,从何学起呢?又怎么样才能够学好呢?我相信这是所有初学者的心中所问.那么,让本站带你进行CATIA学习的新纪元吧.我们要学习一种软件,就应该对他做初步的了解.CATIA在不同需求时是在不同的模块下工作的.下面我们就先对CATIA的模块进行简单的介绍(以V5R17为例):1. CATIA的基本框架:此部分提供出CATIA的所有的基础功能模块,如图所示:1.1 基础结构:它包含了产品结构,材料库,库编辑器等功能.1.2 机械设计:包含机械设计中的以下单元:1.3 形状(造型):提供曲面和逆向工程设计单元,可以自由塑造不规则曲面,也可以用草图来构建曲面.1.4 分析与模拟:提供实体的网格划分与静力,共振等有限元分析功能,并且可以输出网格分割数据供其他分析软件使用.1.5 AEC工厂:提供工厂的规划建设功能.1.6 加工: 包含从两轴到五轴的加工编程的能力,并且支持快速原型功能.1.7 数字模型:包含动态机构仿真,装配配合空间分析,产品功能分析与功能优化等.1.8 设备与系统:提供各种系统设备的建置,管路和电线的配置以及电子零件配置等功能.1.9 制造的数字处理:提供在三维空间中进行产品的特征,公差与配合标注等功能.1.10加工模拟:通过对数控机床的实体建模、组装和整机模拟，实现数控加工过程的仿真.1.11人机工程学设计与分析:提供人体模型,并且可以对产品进行人体空间分析.1.12智件:包含知识顾问,知识工程专家和产品工程优化等单元.1.13ENOVIA V5 VPM:产品生命周期并行产品过程及开发管理工具2. 常用模块:这部分是由用户自己根据自己的需要进行选择的,选择后模块显示在菜单中,例如:3. 由于绝大多数的用户使用的都是中文界面的CATIA,我们下面就将所有的模块按照中文名称,英文简写,以及英文名称的顺序罗列下来:零件设计PDG：Part Design装配设计ASD：Assembly Design交互式工程绘图IDR：Interactive Drafting创成式工程绘图GDR：Generative Drafting结构设计STD：Structure Design线架和曲面设计WSF：Wireframe and Surface钣金设计SMD：SheetMetal Design航空钣金设计ASL：Aerospace Sheetmetal Design钣金加工设计SHP：SheetMetal Production三维功能公差与标注设计FTA：3D Functional Tolerancing & Annotation 模具设计MTD：Mold Tooling Design阴阳模设计CCV：Core & Cavity Design焊接设计WDG：Weld Design自由风格曲面造型FSS：FreeStyle Shaper自由风格曲面优化FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型FSP：FreeStyle Profiler基于草图的自由风格曲面造型FSK：FreeStyle Sketch Tracer创成式外形设计GSD：Generative Shape Design创成式曲面优化GSO：Generative Shape Optimizer汽车白车身接合ABF：Automotive Body In White Fastening数字化外形编辑DSE：Digitized Shape Editor汽车A级曲面造型ACA：Automotive Class A快速曲面重建QSR：Quick Surface Reconstruction创成式零件结构分析GPS ：Generative Part Structural Analysis创成式装配件结构分析GAS ：Generative Assembly Structural Analysis 变形装配件公差分析TAA：Tolerance Analysis of Deformable Assembly Elfini 结构分析EST：Elfini Solver Verification电路板设计CBD：Circuit Board Design电气系统功能定义EFD：Electrical System Functional Definition电气元件库管理员ELB：Electrical Library电气线束安装EHI：Electrical Harness Installation电气线束布线设计EWR：Electrical Wire Routing电气线束展平设计EHF：Electrical Harness Flattening管路和设备原理图设计PID：Piping & Instrumentation DiagramsHVAC 图表设计HVD：HVAC Diagrams电气连接原理图设计ELD：Electrical Connectivity Diagrams系统原理图设计SDI：Systems Diagrams管线原理图设计TUD：Tubing Diagrams波导设备原理图设计WVD：Waveguide Diagrams系统布线设计SRT：Systems Routing系统空间预留设计SSR：Systems Space Reservation电气缆线布线设计ECR：Electrical Cableway Routing设备布置设计EQT：Equipment Arrangement线槽与导管设计RCD：Raceway & Conduit Design波导设备设计WAV：Waveguide Design管路设计PIP：Piping Design管线设计TUB：Tubing DesignHVAC设计HVA：HVAC Design支架设计HGR：Hanger Design结构初步布置设计SPL：Structure Preliminary Layout结构功能设计SFD：Structure Functional Design设备支撑结构设计ESS：Equipment Support Structures厂房设计PLO Plant Layout数控加工审查NCG：NC Manufacturing Review数控加工验证NVG：NC Manufacturing Verification2轴半加工准备助手PMA：Prismatic Machining Preparation Assistant 2轴半加工PMG：Prismatic Machining3轴曲面加工SMG：3 Axis Surface Machining多轴曲面加工MMG：Multi-Axis Surface Machining车削加工LMG：Lathe Machining高级加工AMG：Advanced Part MachiningSTL快速成型STL：STL Rapid Prototyping知识工程顾问KWA：Knowledge Advisor知识工程专家KWE：Knowledge Expert产品工程优化PEO：Product Engineering Optimizer产品知识模板PKT：Product Knowledge Template业务流程知识模板BKT：Business Process Knowledge Template产品功能定义PFD：Product Function Definition产品功能优化PFO：Product Function OptimizerDMU 漫游器DMN：DMNDMU NavigatorDMU 运动机构模拟KIN：DMU Kinematics SimulatorDMU 空间分析SPA：DMU Space AnalysisDMU装配模拟FIT：DMU Fitting SimulatorDMU优化器DMO：DMU OptimizerDMU工程分析审查ANR：DMU Engineering Analysis ReviewDMU空间工程助手SPE：DMU Space Engineering Assistant人体模型构造器HBR：Human Builder人体模型测量编辑HME：Human Measurements Editor人体姿态分析HPA：Human Posture Analysis人体行为分析HAA：Human Activity Analysis。

第2学时1.1.2 CAD／CAM的基本功能在CAD／CAM系统中，计算机主要帮助人们完成产品结构描述、工程信息表达、工程信息传输与转化、结构及过程的分析与优化、信息管理与过程管理等工作，因此。

作为CAD／CAM系统，应具备图形图像处理、产品与过程建模、信息存储与管理、工程计算分析与优化、工程信息传输与交换、模拟与仿真、人机交互、信息的输入和输出等基个功能。

1．图形图像处理机电产品设计中，涉及大量的图形图像处理任务，如图形的坐标变换、裁剪、渲染、消隐处理、光照处理等，无论是CAD、CAPP、CAM，都需要用到这项功能，是CAD／CAM系统所必备的。

2．产品与过程建模在CAD／CAM系统中，对产品信息及其相关过程信息的描述是一切工作的基础。

对于机电CAD／CAM系统来说，几何造型是其核心技术，因为在机电产品设计制造过程中，必然要涉及大量结构体的描述与表达，如在设计阶段，需要应用几何造型系统来表达产品结构形状、大小、装配关系等；在有限元分析中，要应用几何模型进行网格划分才能输入解算器处理；在数控编程中，要应用几何模型来完成刀具轨迹定义和加工参数输入等，几何造型是产品设计的基本工具。

3．信息存储与管理由于CAD／CAM系统中数据量大、种类繁多，既有几何图形数据，又有属性语义数据；既有产品定义数据，又有生产控制数据；既有静态标准数据，又有动态过程数据，结构还相当复杂。

因此CAD／CAM系统应能提供有效的管理手段，支持设计与制造全过程的信息流动与交换。

通常，CAD／CAM系统采用工程数据库系统作为统一的数据环境，实现各种工程数据的管理。

4．工程计算分析与优化在产品设计制造过程中，涉及大量的分析计算任务．如根据产品几何形状，计算出相应的体积、表面积、质量、重心位置、转动惯量等几何特件和物理特性，为系统进行工程分析和数值计算提供必要的基本参数；在结构分析中，需要进行应力、温度、位移等计算；图形处理中矩阵变换的运算、体素之间的布尔运算（交、并、差）等；在工艺规程设计中有工艺参数的计算。

CATIA各个模块信息零件设计PDG：Part Design装配设计ASD：Assembly Design交互式工程绘图IDR：Interactive Drafting创成式工程绘图GDR：Generative Drafting结构设计STD：Structure Design线架和曲面设计WSF：Wireframe and Surface钣金设计SMD：SheetMetal Design航空钣金设计ASL：Aerospace Sheetmetal Design钣金加工设计SHP：SheetMetal Production三维功能公差与标注设计FTA：3D Functional Tolerancing & Annotation 模具设计MTD：Mold Tooling Design阴阳模设计CCV：Core & Cavity Design焊接设计WDG：Weld Design自由风格曲面造型FSS：FreeStyle Shaper自由风格曲面优化FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型FSP：FreeStyle Profiler基于草图的自由风格曲面造型FSK：FreeStyle Sketch Tracer创成式外形设计GSD：Generative Shape Design创成式曲面优化GSO：Generative Shape Optimizer汽车白车身接合ABF：Automotive Body In White Fastening数字化外形编辑DSE：Digitized Shape Editor汽车A级曲面造型ACA：Automotive Class A快速曲面重建QSR：Quick Surface Reconstruction创成式零件结构分析GPS ：Generative Part Structural Analysis创成式装配件结构分析GAS ：Generative Assembly Structural Analysis 变形装配件公差分析TAA：Tolerance Analysis of Deformable Assembly Elfini 结构分析EST：Elfini Solver Verification电路板设计CBD：Circuit Board Design电气系统功能定义EFD：Electrical System Functional Definition电气元件库管理员ELB：Electrical Library电气线束安装EHI：Electrical Harness Installation电气线束布线设计EWR：Electrical Wire Routing电气线束展平设计EHF：Electrical Harness Flattening管路和设备原理图设计PID：Piping & Instrumentation DiagramsHVAC 图表设计HVD：HVAC Diagrams电气连接原理图设计ELD：Electrical Connectivity Diagrams系统原理图设计SDI：Systems Diagrams管线原理图设计TUD：Tubing Diagrams波导设备原理图设计WVD：Waveguide Diagrams系统布线设计SRT：Systems Routing系统空间预留设计SSR：Systems Space Reservation电气缆线布线设计ECR：Electrical Cableway Routing设备布置设计EQT：Equipment Arrangement线槽与导管设计RCD：Raceway & Conduit Design波导设备设计WAV：Waveguide Design管路设计PIP：Piping Design管线设计TUB：Tubing DesignHVAC设计HVA：HVAC Design支架设计HGR：Hanger Design结构初步布置设计SPL：Structure Preliminary Layout结构功能设计SFD：Structure Functional Design设备支撑结构设计ESS：Equipment Support Structures厂房设计PLO Plant Layout数控加工审查NCG：NC Manufacturing Review数控加工验证NVG：NC Manufacturing Verification2轴半加工准备助手PMA：Prismatic Machining Preparation Assistant 2轴半加工PMG：Prismatic Machining3轴曲面加工SMG：3 Axis Surface Machining多轴曲面加工MMG：Multi-Axis Surface Machining车削加工LMG：Lathe Machining高级加工AMG：Advanced Part MachiningSTL快速成型STL：STL Rapid Prototyping知识工程顾问KWA：Knowledge Advisor知识工程专家KWE：Knowledge Expert产品工程优化PEO：Product Engineering Optimizer产品知识模板PKT：Product Knowledge Template业务流程知识模板BKT：Business Process Knowledge Template产品功能定义PFD：Product Function Definition产品功能优化PFO：Product Function OptimizerDMU 漫游器DMN：DMNDMU NavigatorDMU 运动机构模拟KIN：DMU Kinematics SimulatorDMU 空间分析SPA：DMU Space AnalysisDMU装配模拟FIT：DMU Fitting SimulatorDMU优化器DMO：DMU OptimizerDMU工程分析审查ANR：DMU Engineering Analysis ReviewDMU空间工程助手SPE：DMU Space Engineering Assistant人体模型构造器HBR：Human Builder人体模型测量编辑HME：Human Measurements Editor人体姿态分析HPA：Human Posture Analysis人体行为分析HAA：Human Activity Analysis装配设计(ASS)CATIA装配设计可以使设计师建立并管理基于3D零件机械装配件。
