大工14秋《单片机原理及应用》在线作业3答案

《单片机原理及应用程序》（第三版）习题参考答案第一章1. 为什么计算机要采用二进制数？学习十六进制数的目的是什么？在计算机中，由于所采用的电子逻辑器件仅能存储和识别两种状态的特点，计算机内部一切信息存储、处理和传送均采用二进制数的形式。

可以说，二进制数是计算机硬件能直接识别并进行处理的惟一形式。

十六进制数可以简化表示二进制数。

2．(1) 01111001 79H (2) 0.11 0.CH (3) 01111001.11 79.CH(4) 11101010.101 0EA.AH (5)01100001 61H (6) 00110001 31H3.(1) 0B3H (2)80H (3) 17.AH (4) 0C.CH4.(1)01000001B 65 (2) 110101111B 4315.(1) 00100100 00100100 00100100 (2) 10100100 11011011 11011100(5) 10000001 11111110 111111116.00100101B 00110111BCD 25H7. 137 119 898．什么是总线？总线主要有哪几部分组成？各部分的作用是什么？总线是连接计算机各部件之间的一组公共的信号线。

一般情况下，可分为系统总线和外总线。

系统总线应包括：地址总线（AB）控制总线（CB）数据总线（DB）地址总线(AB)：CPU根据指令的功能需要访问某一存储器单元或外部设备时，其地址信息由地址总线输出，然后经地址译码单元处理。

地址总线为16位时，可寻址范围为216=64K，地址总线的位数决定了所寻址存储器容量或外设数量的范围。

在任一时刻，地址总线上的地址信息是惟一对应某一存储单元或外部设备。

控制总线(CB)：由CPU产生的控制信号是通过控制总线向存储器或外部设备发出控制命令的，以使在传送信息时协调一致的工作。

CPU还可以接收由外部设备发来的中断请求信号和状态信号，所以控制总线可以是输入、输出或双向的。

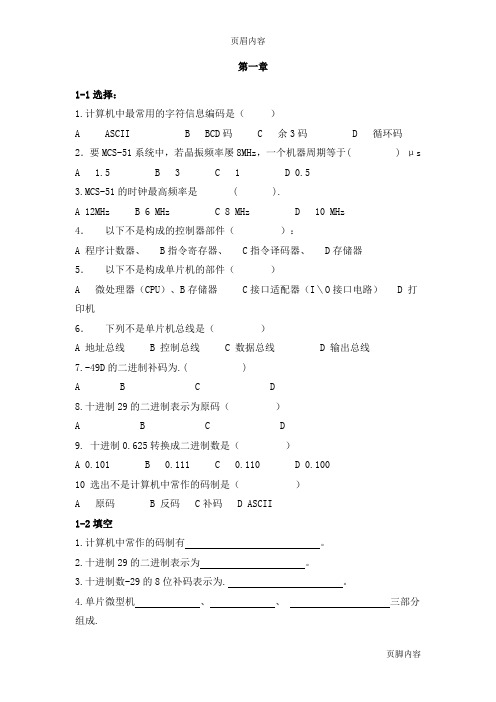

页眉内容第一章1-1选择：1.计算机中最常用的字符信息编码是（）A ASCIIB BCD码C 余3码D 循环码2．要MCS-51系统中，若晶振频率屡8MHz，一个机器周期等于( ) μsA 1.5B 3C 1D 0.53.MCS-51的时钟最高频率是 ( ).A 12MHzB 6 MHzC 8 MHzD 10 MHz4．以下不是构成的控制器部件（）：A 程序计数器、 B指令寄存器、 C指令译码器、 D存储器5．以下不是构成单片机的部件（）A 微处理器（CPU）、B存储器 C接口适配器（I＼O接口电路） D 打印机6．下列不是单片机总线是（）A 地址总线B 控制总线C 数据总线D 输出总线7.-49D的二进制补码为.( )A B C D8.十进制29的二进制表示为原码（）A B C D9. 十进制0.625转换成二进制数是（）A 0.101B 0.111C 0.110D 0.10010 选出不是计算机中常作的码制是（）A 原码B 反码 C补码 D ASCII1-2填空1.计算机中常作的码制有。

2.十进制29的二进制表示为。

3.十进制数-29的8位补码表示为. 。

4.单片微型机、、三部分组成.5.若不使用MCS-51片内存器引脚必须接地.6. 是计算机与外部世界交换信息的载体.7.十进制数-47用8位二进制补码表示为. 。

8.-49D的二进制补码为. 。

9.计算机中最常用的字符信息编码是。

10．计算机中的数称为机器数，它的实际值叫。

1-3判断1.我们所说的计算机实质上是计算机的硬件系统与软件系统的总称。

（）2.MCS-51上电复位时，SBUF=00H。

（）。

SBUF不定。

3.使用可编程接口必须处始化。

（）。

4．8155的复位引脚可与89C51的复位引脚直接相连。

（）5．MCS-51是微处理器。

（）不是。

6．MCS-51系统可以没有复位电路。

（）不可以。

复位是单片机的初始化操作。

7．要MCS-51系统中，一个机器周期等于1.5μs。

单片机原理及应用课后习题答案1. 为什么单片机被广泛应用于各种电子设备中？单片机被广泛应用于各种电子设备中的原因有很多。

首先，单片机具有体积小、功耗低、成本低的特点，能够满足现代电子设备对于小型化、便携和节能的需求。

其次，单片机集成了中央处理器、存储器、输入输出端口等功能模块，能够满足电子设备对于高性能、多功能的要求。

此外，单片机具有灵活的可编程性，能够根据不同的应用需求进行定制开发，满足各种电子设备的特定功能和性能要求。

因此，单片机被广泛应用于各种电子设备中。

2. 什么是单片机的工作原理？单片机是一种集成了中央处理器、存储器、输入输出端口等功能模块的微型计算机系统。

其工作原理是通过中央处理器执行程序指令，对输入输出端口进行数据交换，从而实现对外部设备的控制和数据处理。

单片机内部包含了运算器、控制器、存储器等核心部件，通过时钟信号的控制，按照程序指令序列完成各种运算和数据处理操作。

单片机的工作原理可以简单概括为接收输入信号、进行数据处理、输出控制信号的过程。

3. 单片机的应用领域有哪些？单片机在各种电子设备中都有广泛的应用，主要包括消费类电子产品、工业自动化设备、通信设备、汽车电子系统等领域。

在消费类电子产品中，单片机被应用于智能手机、数码相机、家用电器等产品中，实现各种功能和控制。

在工业自动化设备中，单片机被应用于PLC、工业控制器、传感器等设备中，实现自动化生产和控制。

在通信设备中，单片机被应用于调制解调器、路由器、交换机等设备中，实现数据传输和网络控制。

在汽车电子系统中，单片机被应用于发动机控制、车载娱乐、车身电子系统等领域，实现车辆的各种功能和控制。

可以看出，单片机在各种应用领域都有重要的地位和作用。

4. 单片机的发展趋势是什么？随着科技的不断发展，单片机也在不断演进和升级。

未来单片机的发展趋势主要包括以下几个方面，首先，单片机将继续向着高性能、低功耗、小型化的方向发展，以满足电子设备对于性能和外形的要求。

【最新整理，下载后即可编辑】课后思考题级习题答案思考题与习题1一、填空1.单片机按照用途通常分为通用型和专用型。

2.单片机也称为微控制器和单片微型计算机。

二、简答1.什么是单片机？答：单片机也称微控制器，它是将中央处理器、程序处理器、数据处理器、输入/输出接口、定时/计数器串行口、系统总线等集成在一个半导体芯片上的微计算机，因此又称为单片微型计算机，简称为单片机。

2.简述单片机的特点和应用领域。

答：（1）单片机体积小，应用系统结构简单，能满足很多应用领域对硬件功能的要求。

（2）单片机的可靠性高。

（3）单片机的指令系统简单，易学易用。

（4）单片机的发展迅速，特别是最近几年，单片机的内部结构越来越完善。

3.写出AT89S51与AT89S52芯片的主要区别。

内部程序存储区容量不同，52的程序存储空间为8K，内部数据存储空间为256B，中断源8个，定时器／计数器有3个，而51的程序存储空间为4K，内部数据存储空间为128B，中断源5个，定时器／计数器有2个。

思考题与习题2一、填空题1.如果（PSW）=10H, 则内部RAM工作寄存器区的当前寄存器是第二组寄存器，8个寄存器的单元地址为10H ~ 17H 。

2.为寻址程序状态字F0位，可使用的地址和符号有PSW.5 、0D0H.5 、F0 和0D5H 。

3.单片机复位后，（SP ）= 07H ，P0~P3= FFH ，PC= 0000H ，PSW= 00H A= 00H 。

4.AT89S51单片机的程序存储器的寻址范围是由 PC 决定的，由于AT89S51单片机的PC 是 16 位的，所以最大寻址范围为 64KB 。

5.写出位地址为20H 所在的位，字节地址 24H.0 。

6.写出字节地址为20H 的单元最高位的位地址为 07H ，最低位的位地址为 00H 。

7.如果晶振频率MHz 6OSC f ，则一个时钟周期为1.66667E-7，一个机器周期为2us 。

《单片机原理及应用》习题库单位：广东松山职业技术学院电气工程系自动化教研室编者：田亚娟等审核：《单片机原理及应用》精品课程项目组适用专业：电气自动化技术等专业一、填空题1．单片机与普通计算机的不同之处在于其将_CPU__、存储器和__I/O_3部分集成于一块芯片之上。

2．CPU主要由运算器和控制器组成。

CPU中的布尔处理器用来处理位操作。

3．MSC-51系列单片机中，片内无ROM的机型是8031 ，有4KB ROM的机型是_8051_，而有4KB EPROM 的机型是8751 。

4．-32的补码为11100000 B，补码11011010B代表的真值为_-38__D。

5．原码数BFH=_-63_D，原码数6EH=_110_D。

6．100的补码=_64_H，-100的补码= 9C H7．在8031单片机内部，其RAM高端128个字节的地址空间称为特殊功能寄存器或SFR 区，但其中仅有_21_个字节有实际意义。

8．通常单片机上电复位时PC=_0000_H，SP=_07_H，通用寄存器则采用第_0_组，这一组寄存器的地址范围是从_00 H~_07_H。

9．若PSW为18H，则选取的是第_3__组通用寄存器。

10．8031单片机复位后R4所对应的存储单元地址为_04_H，因上电时PSW=_00_H。

11．若A中数据为63H，那么PSW的最低位（即奇偶位P）为_0_。

12．在微机系统中，CPU是按照程序计数器PC 来确定程序的执行顺序的。

13．在8031单片机中，使用P2、P0口传送地址信号，且使用了P0口来传送数据信号，这里采用的是总线复用技术。

14．堆栈遵循先进后出（或后进先出）的数据存储原则，针对堆栈的两种操作为_PUSH_和_POP_。

15．当8051地RST端上保持两个机器周期以上低电平时，8051即发生复位。

16．使用8031单片机时需将EA引脚接_低__电平，因为其片内无程序存储器。

17．8位机中的补码数80H和7EH的真值分别为_-128__和_127 。

第一章习题参考答案1-1：何谓单片机？与通用微机相比，两者在结构上有何异同？答：将构成计算机的基本单元电路如微处理器(CPU)、存储器、I/O接口电路和相应实时控制器件等电路集成在一块芯片上，称其为单片微型计算机，简称单片机。

单片机与通用微机相比在结构上的异同：(1)两者都有CPU，但通用微机的CPU主要面向数据处理，其发展主要围绕数据处理功能、计算速度和精度的进一步提高。

例如，现今微机的CPU都支持浮点运算，采用流水线作业，并行处理、多级高速缓冲(Cache)技术等。

CPU的主频达到数百兆赫兹(MHz)，字长普遍达到32位。

单片机主要面向控制，控制中的数据类型及数据处理相对简单，所以单片机的数据处理功能比通用微机相对要弱一些，计算速度和精度也相对要低一些。

例如，现在的单片机产品的CPU大多不支持浮点运算，CPU还采用串行工作方式，其振荡频率大多在百兆赫兹范围内;在一些简单应用系统中采用4位字长的CPU，在中、小规模应用场合广泛采用8位字长单片机，在一些复杂的中、大规模的应用系统中才采用16位字长单片机，32位单片机产品目前应用得还不多。

(2) 两者都有存储器，但通用微机中存储器组织结构主要针对增大存储容量和CPU对数据的存取速度。

现今微机的内存容量达到了数百兆字节(MB)，存储体系采用多体、并读技术和段、页等多种管理模式。

单片机中存储器的组织结构比较简单，存储器芯片直接挂接在单片机的总线上，CPU对存储器的读写按直接物理地址来寻址存储器单元，存储器的寻址空间一般都为64 KB。

(3) 两者都有I/O接口，但通用微机中I/O接口主要考虑标准外设(如CRT、标准键盘、鼠标、打印机、硬盘、光盘等)。

用户通过标准总线连接外设，能达到即插即用。

单片机应用系统的外设都是非标准的，且千差万别，种类很多。

单片机的I/O接口实际上是向用户提供的与外设连接的物理界面。

用户对外设的连接要设计具体的接口电路，需有熟练的接口电路设计技术。

《单片机原理及应用》课后习题参考答案第一章1.为什么计算机要采用二进制数？学习十六进制数的目的是什么？在计算机中，由于所采用的电子逻辑器件仅能存储和识别两种状态的特点，计算机内部一切信息存储、处理和传送均采用二进制数的形式。

可以说，二进制数是计算机硬件能直接识别并进行处理的惟一形式。

十六进制数可以简化表示二进制数。

2．(1)0111100179H(2)0.110.CH(3) 01111001.1179.CH(4)11101010.1010EA.AH(5)0110000161H(6) 0011000131H3.(1)0B3H(2)80H(3) 17.AH(4)0C.CH4.(1)01000001B65(2)110101111B4315.(1)001001000010010000100100(2) 101001001101101111011100(5)1000000111111110111111116.00100101B00110111BCD25H7.137119898．什么是总线？总线主要有哪几部分组成？各部分的作用是什么？总线是连接计算机各部件之间的一组公共的信号线。

一般情况下，可分为系统总线和外总线。

系统总线应包括：地址总线（AB）控制总线（CB）数据总线（DB）地址总线(AB)：CPU根据指令的功能需要访问某一存储器单元或外部设备时，其地址信息由地址总线输出，然后经地址译码单元处理。

地址总线为16位时，可寻址范围为216=64K，地址总线的位数决定了所寻址存储器容量或外设数量的范围。

在任一时刻，地址总线上的地址信息是惟一对应某一存储单元或外部设备。

控制总线(CB)：由CPU产生的控制信号是通过控制总线向存储器或外部设备发出控制命令的，以使在传送信息时协调一致的工作。

CPU还可以接收由外部设备发来的中断请求信号和状态信号，所以控制总线可以是输入、输出或双向的。

数据总线(DB)：CPU是通过数据总线与存储单元或外部设备交换数据信息的，故数据总线应为双向总线。

《单片机原理及应用》课后习题答案第三章课后习题答案6.用指令实现下列数据传送：（1）R7内容传送到R4：MOV A，R7；MOV R4，A；（2）内部RAM20H单元送内部RAM40H；MOV 40H,20H(3)外部RAM20H单元内容送内部RAM30H: MOV R0,#20H;MOVX A,@R0;MOV 30H,A(4)ROM2000H单元内容送R2MOV DPTR,#2000HMOV A,#00HMOVC A,@A+DPTR;MOV R2,A(5)外部RAM3456H的内容送外部78HMOV DPTR,#3456HMOVX A,@DPTRMOV R0,#78HMOVX @R0,A(6)外部ROM2000H单元内容送外部RAM20H MOV DPTR,#2000HMOV A,#00HMOVC A,@A+DPTR;MOV R0,#20HMOVX @R0,A(7)外部RAM2040H单元内容与3040H内容交换MOV DPTR,#2040HMOVX A,@DPTRMOV R0,AMOV DPTR,#3040HMOVX A,@DPTRMOV R1,AMOV A,R0MOVX @DPTR,AMOV A,R1MOV DPTR,#2040HMOVX @DPTR,A(8)将片内数据存储器20H~23H单元内容传送到片外数据存储器3000H~3003HMOV A,20HMOV DPTR,#3000HMOVX @DPTR,AMOV A,21HMOV DPTR,#3001HMOVX @DPTR,AMOV A,22HMOV DPTR,#3002HMOVX @DPTR,AMOV A,23HMOV DPTR,#3003HMOVX @DPTR,AORG 0100HAJMP MAINMAIN: MOV R7，#04HMOV R0，#20HMOV DPTR，#3000HLOOP：MOV A，@R0 ；MOVX @DPTR，AINC R0 ；准备取下一个数INC DPTRDJNZ R7，LOOPEND7. 试用3种方法将累加器A中的无符号数乘2。

第 1 章1-1 什么是单片机？它与一般微型计算机在结构上何差别？答：单片微型计算机简称为单片机(Single Chip Computer)，又称为微控制器（ MCU 即Micro-Controller Unit) 。

它是在一块芯片上集成了中央办理器（CPU）、储存器（RAM 、ROM ）、准时器/计数器、中止控制、各样输入/输出（I/O）接口（如并行 I/O 口、串行 I/O 口和 A/D 变换器）等为一体的器件。

微型计算机的基本结构由 CPU（运算器、控制器）、储存器、输入设施和输出设施五大多数构成，各部分经过外面总线连结而成为一体。

单片机的结构是在一块芯片上集成了中央办理器（CPU）、储存器、准时器/计数器、中止控制、各样输入 /输出接口（如并行 I/O 口、串行 I/O 口和 A/D 变换器）等，它们经过单片机内部部总线连结而成为一体。

1-2 MCS-51 系列单片机内部资源配置如何？试举例说明 8051 与 51 兼容的单片机的异同。

答： MCS-51系列单片机内部资源配置AT89S53 12KB 256B 3× 16 32 1 9/2 SPI， WDT，2 个数据指Flash 针ROMW77E58 32KB 256B+ 3× 16 36 2 12/2 扩展了 4 位 I/O 口，双Flash 1024B 数据指针， WDT。

ROM1-3 新式 8 位单片机，主要在哪几方面发展了？使用新式8 位单片机能带来什么利处？1、运算速度大大提升；2、RAM 、 ROM 容量增大；3、精简指令集，指令比51 少好多；4、更多的 IO 口；5、更多的其余功能，比方自带 AD ， DA ，自带 SPI，自带看门狗，自带大容量EEPROM 等等；6、中止的种类更细更多，有 20 几此中止向量的俯拾皆是，准时器 /计数器的功能，数目都更多。

简化电路，节俭成本，降低功耗，提升系统的靠谱性。

单片机原理及应用教程答案
单片机原理及应用教程答案：
单片机原理：
单片机是一种集成电路，它集成了中央处理器（CPU）、存储器（RAM、ROM）、输入输出接口（I/O）、定时器（Timer）、串行通信接口（USART/SPI/I2C）等功能模块。

单片机通过运行预先编程的指令来完成特定的任务。

单片机应用：
1. 嵌入式系统：单片机常用于开发嵌入式系统，如汽车电子、家电、工业自动化等。

对于这些嵌入式系统，单片机可以控制各种外部设备，实现特定的功能。

2. 电子产品：单片机广泛应用于各种电子产品中，如手机、电视、音响等。

它们可以控制产品的各个功能部件，实现用户的操作需求。

3. 电子制造业：单片机常用于电子制造过程中的控制和监测。

例如，在流水线生产中，单片机可以监控产品的组装过程，检测和修正其中的错误。

4. 通信设备：单片机可以在通信设备中用于数据传输控制、网络管理等功能。

例如，路由器、交换机等网络设备中的控制部分常使用单片机。

5. 自动化控制：单片机可以应用于各种自动化控制系统，如家
庭自动化、工业自动化等。

它可以控制和监测各种传感器和执行器，实现系统的智能控制。

6. 科学实验：单片机常用于科学实验和教学实验中。

它可以控制实验装置、采集数据、处理数据等，方便进行科学研究和数据分析。

总结：
单片机具有微小、低功耗、高可靠性和强大的功能，广泛应用于各种领域。

通过单片机的编程和控制，可以实现各种复杂的功能和应用需求。
