南水北调中线一期工程邯邢段建筑物防雷与接地赵月华;宋静萍【摘要】Based on the condition of the South-to-North Water Diversion Project, this paper introduces the lightning protection principles of hydrostructure and electrical equipments according to the reasons of lightning from three aspects,namely using air-termination and earth-termination system to discharge lightning current,protecting against lightning surging on incoming services and limiting over-voltage on equipments.There are five primary protection measures: distributaries, voltage sharing, shield, grounding and clamp protection. In the design of lightning protection,natural earth electrode is adopted with priority supplemented by artificial earth electrode in order to reduce the cost. Double or trebledeck grounding grid is designed for flumes,hoist chambers,transformer substations and other buildings so as to protect the equipments and discharge lightning current through grounding.%结合南水北调工程情况,介绍了水工建筑物及电气设备的防雷设计原则是针对雷击原因采用了3级保护,即直接接闪将雷电引入地下泄散、防止雷电波侵入和限制设备上浪涌过电压幅值.防护措施主要采取了分流、均压、屏蔽、接地、箝位保护等5项措施.防雷设计中尽量采用自然接地体、辅以人工接地体,以节省投资.对渡槽、启闭机室、降压站等都设置了两层或三层接地网形成屏蔽笼,把建筑物或设备保护起来,并做好接地,确保雷电泄放畅通.【期刊名称】《南水北调与水利科技》【年(卷),期】2011(009)001【总页数】3页(P148-150)【关键词】南水北调;建筑物;防雷;措施【作者】赵月华;宋静萍【作者单位】河北省水利水电第二勘测设计研究院,石家庄,050021;河北省水利水电第二勘测设计研究院,石家庄,050021【正文语种】中文【中图分类】TV68;TU856我国每年因雷击破坏建筑物及电气设备,造成人身伤亡的事件时有发生,给人们的生命和财产造成了巨大损失。

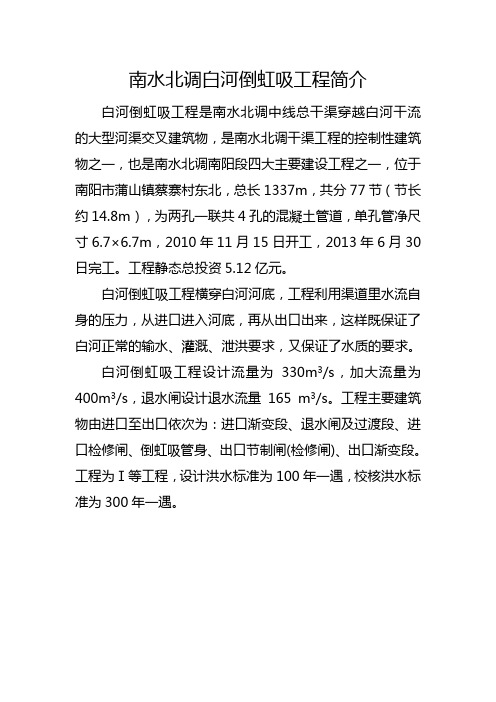

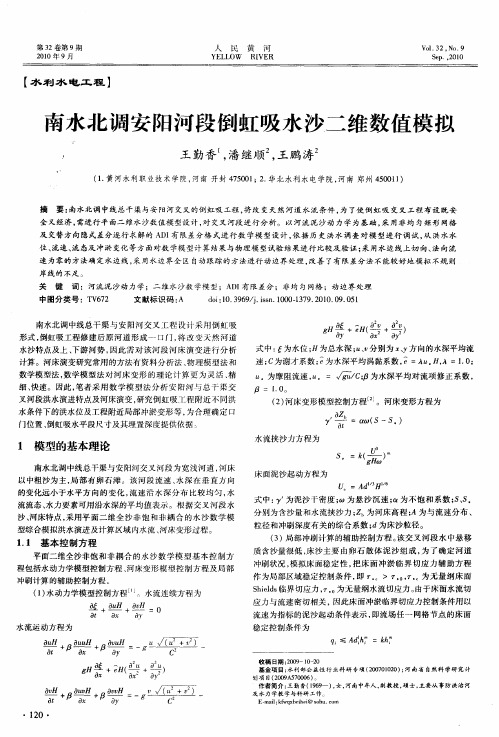

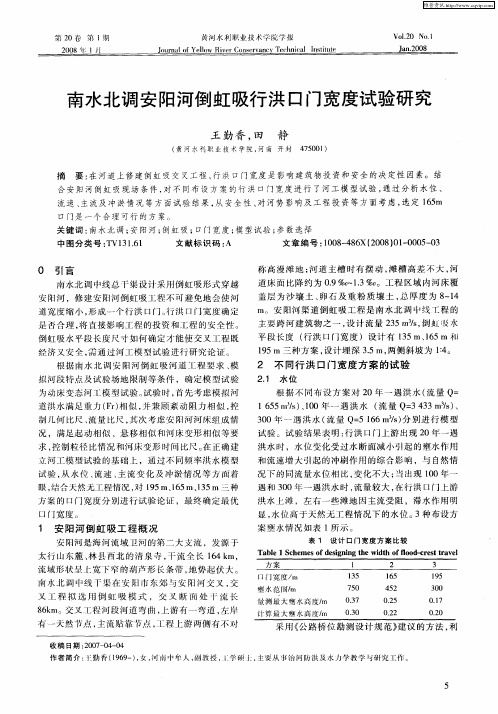

南水北调白河倒虹吸工程简介白河倒虹吸工程是南水北调中线总干渠穿越白河干流的大型河渠交叉建筑物，是南水北调干渠工程的控制性建筑物之一，也是南水北调南阳段四大主要建设工程之一，位于南阳市蒲山镇蔡寨村东北，总长1337m，共分77节（节长约14.8m），为两孔一联共4孔的混凝土管道，单孔管净尺寸6.7×6.7m，2010年11月15日开工，2013年6月30日完工。
工程静态总投资5.12亿元。
白河倒虹吸工程横穿白河河底，工程利用渠道里水流自身的压力，从进口进入河底，再从出口出来，这样既保证了白河正常的输水、灌溉、泄洪要求，又保证了水质的要求。
白河倒虹吸工程设计流量为330m3/s，加大流量为400m3/s，退水闸设计退水流量165 m3/s。
工程主要建筑物由进口至出口依次为：进口渐变段、退水闸及过渡段、进口检修闸、倒虹吸管身、出口节制闸(检修闸)、出口渐变段。
工程为Ⅰ等工程，设计洪水标准为100年一遇，校核洪水标准为300年一遇。
简述南水北调潮河段左排倒虹吸混凝土的裂缝控制摘要：南水北调工程作为大型的水利工程，对解决水资源平衡问题做出了重大贡献。
南水北调工程在解决了北方水资源缺乏的同时，也为沿线的经济、工农业及人们的生产生活提供了方便，同时也促进了可持续发展顺利进行。
但是南水北调的左排倒虹吸频繁出现的裂缝问题，不得不引发人们对其的思考。
本文主要对潮河段南水北调工程左排倒虹吸混凝土裂缝进行分析，并在此基础上提出行之有效的控制策略。
关键词：南水北调；左排倒虹吸；裂缝控制Abstract: The south-to-north water diversion project as a large water conservancy project made significant contributions to dealing with the water balance issue. The south-to-north water transfer project has solved the shortage of water resources in the north, but also provided convenient and promoted sustainable development for the economy, the industrial and agricultural along and people’s production and life. But the left row the behaviors of inverted siphon frequent problems of cracks elicits people’s thinking. This paper mainly analyzed Chaohe section left row the behaviors of inverted siphon concrete cracking of the south-to-north water transfer project, and based on this worked out the control strategy.Key words: the south-to-north water diversion project; left row the behaviors of inverted siphon; crack control南水北调工程中线是南起丹江口水库，经河南、河北转至京津地区。
南⽔北调中线中易⽔倒虹吸⼯程设计毕业设计（论⽂）河北⼯程⼤学毕业设计题⽬：南⽔北调中线中易⽔倒虹吸⼯程设计⽬录1. 前⾔ (3)2. 设计采⽤的主要规程、规范 (5)2.1⽂件依据 (5)2.2执⾏规范、规程 (5)3. 设计概况 (6)3.1河道现状 (6)3.2设计基本资料 (6)3.2.1倒虹吸设计指标 (6)3.2.2总⼲渠设计指标 (6)3.2.3交叉断⾯天然河道设计指标 (7)3.2.4材料等级 (7)3.2.5地质参数 (8)4. 总体设计 (9)4.1⼯程等别和标准 (9)4.1.1⼯程等别及建筑物级别 (9)4.1.2防洪标准 (9)4.1.3地震烈度 (9)4.2结构安全指标 (9)4.3 建筑物轴线选择 (10)4.3.1选线原则 (10)4.3.2轴线选择 (10)4.4建筑物长度 (11)4.4.1不同⼝门宽度的壅⽔计算 (11)4.4.2倒虹吸浅埋护砌对河道⽔位影响分析 (13)4.5⼀般冲刷深度计算 (13)4.5.1 冲刷深度计算 (14)4.5.2计算结果 (14)4.6⼯程布置和主要建筑物型式 (15)4.6.1主要建筑物型式 (15)4.6.2⼯程布置 (17)4.7 ⽔⼒设计 (19)4.7.1 倒虹吸进出⼝渐变段长度 (19)4.7.2 倒虹吸进出⼝⾼程确定 (19)4.7.3 倒虹吸管⾝⽔⼒设计 (20)4.8 主要建筑物稳定结构设计 (23)4.8.1稳定计算 (23)4.8.2结构计算 (26)4.9治导⼯程设计 (41)4.9.1导流堤设计 (41)4.9.2导流堤顶⾯⾼程的确定 (41)4.9.3导流堤的的堤顶宽和边坡确定 (41)4.9.4导流堤的冲刷与防护设计 (42)5 节能设计 (44)5.1节能设计依据 (44)5.2节能设计原则 (44)5.3节能设计 (44)5.3.1节能分析 (44)5.3.2节能设计 (44)6致谢 (46)7参考⽂献 (47)8图纸 (48)1.前⾔南⽔北调⼯程中线⼯程是从汉江上游的丹江⼝⽔库取⽔，该⼯程总⼲渠⾃河南省安阳市丰乐镇穿过漳河进⼊我省后，基本沿太⾏⼭东麓和京⼴铁路西北侧⾏，途经邯郸、邢台、⽯家庄、保定及廊坊的部分县，于涿州市西町村北穿北拒马河中⽀进⼊北京市境内。
