南水北调总干渠河道倒虹吸工程施工方案

第1篇一、项目背景南水北调工程是我国一项重大的跨流域水资源调配工程，旨在解决我国北方地区水资源短缺问题。

该工程涉及多个省份，全长数千公里，其中地下施工部分是工程的重要组成部分。

为确保工程质量和进度，制定一套科学、合理的地下施工方案至关重要。

二、工程概况1. 工程简介南水北调工程主要分为东线、中线、西线三条线路，其中东线、中线、西线分别涉及江苏、安徽、山东、河南、河北、北京、天津等省份。

地下施工部分主要包括隧洞、涵洞、倒虹吸管等建筑物。

2. 施工难点（1）地质条件复杂：地下施工涉及多种地质条件，如软土地基、岩溶地区等，施工难度较大。

（2）工程量大：地下施工部分涉及多个省份，工程量大，施工周期长。

（3）质量控制严格：地下施工质量直接影响工程安全和使用寿命，质量控制要求高。

三、施工方案1. 施工组织（1）成立专门的项目部，负责工程的组织、协调、管理等工作。

（2）组建专业施工队伍，确保施工人员具备相应的资质和技能。

（3）加强施工设备投入，确保施工进度和质量。

2. 施工技术（1）隧道施工1）隧道开挖：采用新奥法或传统的爆破开挖方法，根据地质条件选择合适的开挖方式。

2）隧道支护：根据地质条件和隧道断面，采用锚杆、喷射混凝土、钢拱架等支护措施。

3）隧道衬砌：采用预制混凝土衬砌或现浇混凝土衬砌，确保隧道结构安全。

（2）涵洞施工1）基础处理：对涵洞基础进行开挖、换填、加固等处理。

2）涵洞结构施工：采用预制混凝土或现浇混凝土结构，确保涵洞结构安全。

3）涵洞防水：采用防水混凝土、防水层等防水措施，防止涵洞渗漏。

（3）倒虹吸管施工1）基础处理：对倒虹吸管基础进行开挖、换填、加固等处理。

2）倒虹吸管结构施工：采用预制混凝土或现浇混凝土结构，确保倒虹吸管结构安全。

3）倒虹吸管防水：采用防水混凝土、防水层等防水措施，防止倒虹吸管渗漏。

3. 施工进度安排（1）制定详细的施工进度计划，明确各阶段的施工任务和工期。

（2）根据施工进度计划，合理安排施工资源，确保施工进度。

南水北调中线一期工程总干渠陶岔～沙河南段南阳段第一施工标段滚沟排水倒虹吸专项施工技术方案编制：审核：批准：南水北调中线一期工程南阳段第一施工标段中国水电十三局有限公司南阳段项目部二O一一年九月八日目录1工程概况 (5)1.1项目概况 (5)1.2水文气象 (5)1.2.1设计洪水 (5)1.2.2施工设计洪水 (5)1.2.3泥沙 (5)1.2.4气象 (5)1.3工程地质、地下水位情况 (6)1.4项目特点和施工难点 (6)2编制依据 (6)3、施工准备情况 (7)3.1施工道路 (7)3.1.1场外道路 (7)3.1.2场内道路 (7)3.2施工用电 (7)3.3施工用水 (7)3.4人员、设备投入情况 (7)4、施工方案 (7)4.1施工导流 (7)4.2土石方工程 (8)4.2.1总体开挖顺序 (8)4.2.2施工工艺 (8)4.2.3测量放线 (8)4.2.4表土清理 (8)4.2.5土方开挖 (8)4.3填筑工程 (8)4.3.1水泥土垫层填筑 (8)4.3.2土方回填 (8)4.4土石方调配和弃渣处理 (9)4.4.1土石方调配 (9)4.4.2弃渣处理 (9)4.5土工格栅施工 (9)5、混凝土工程 (10)5.1钢筋工程 (10)5.1.1钢筋贮存 (11)5.1.2钢筋除锈 (11)5.1.3钢筋加工 (11)5.1.4钢筋绑扎 (11)5.1.5验收 (12)5.2模板工程 (12)5.2.1模板选型原则 (12)5.2.2模板安装施工要求 (12)5.2.3进、出口挡墙段模板设计安装方案 (12)5.2.4管身段模板方案 (13)5.2.4.1一期模板 (13)5.2.4.2二期模板 (13)5.2.5对关键部位的处理 (14)6 混凝土工程 (14)6.1施工进度计划安排 (14)6.1.1编制原则 (14)6.1.2混凝土工程量 (15)6.1.3混凝土施工进度安排 (15)6.2主要施工方案 (16)6.2.1施工工艺 (16)6.2.2垫层砼施工 (16)6.2.3进、出口段挡墙混凝土施工 (16)6.2.4管身段混凝土施工 (18)6.2.4.1砼浇筑入仓方式 (18)6.2.4.2混凝土浇筑顺序 (18)6.2.5混凝土振捣 (19)6.2.6拆模 (19)6.2.7混凝土养护 (20)6.2.8伸缩缝及止水施工 (20)6.2.8.1伸缩缝及止水材料 (20)6.2.8.2伸缩缝及止水安装 (20)6.2.9施工缝处理 (20)6.2.10混凝土高温季节施工措施 (21)6.2.10.1降低混凝土水化热：选用低热水泥，掺加粉煤灰、外加剂，减少单位水泥用量 (21)6.2.10.2控制拌和、运输环节，防止温度回升：运输途中保温、减少等待时间 (21)6.2.10.3降低混凝土出机口温度：大棚遮阳、预冷粗骨料，冷水拌合、加冰 (21)6.2.10.4调整浇筑时间：尽量利用晚间浇筑 (21)6.2.10.5浇筑实体表面保温：减少太阳的曝晒，表面保温、流水养护。

南水北调中线一期工程总干渠李河渠道倒虹吸基坑降水方案摘要本文通过对南水北调中线一期工程总干渠李河渠道倒虹吸基坑工程概况及周边环境条件和场地土层参数及工程水文地质条件进行分析，拟定了基坑降水方案，并确定了确保工程质量的主要技术及组织措施和确保安全文明施工的技术及组织措施。

关键词南水北调；李河渠道；倒虹吸；基坑降水1工程概况李河渠道倒虹吸工程系南水北调中线一期工程总干渠穿越李河的过河建筑物。

该工程位于河南省焦作市马村区苏澜村西南，焦作市中原路直通工程区，交通便利。

李河渠道倒虹吸建筑物由进口渐变段，检修闸段、倒虹吸管身段、节制闸段和出口渐变段五部分组成。

建筑物总长399m，其中进、出口渐变段长分别为45m、49m；进、出口闸室段长分别为13m、24m；管身段长268m。

总干渠上、下游渠底高程分别为97.859m、97.689m。

场区地面高程一般95.3~96.0m，倒虹吸水平管基坑底高程76.53 m，基坑开挖深度约为19.27m。

依据地质勘测报告，潜水埋深为1.75~2.3m，地下水位高程93.49~93.97m，承压水位高程93.05~93.23m，因此施工当中必须采用井点降水措施，将地下水位降至开挖面以下，以达到施工条件及避免在承压水头作用下发生管涌或流土破坏地基。

本次降水工程主要为倒虹吸管身段，长度约268m。

2场地工程地质条件及水文地质条件2.1场地工程地质条件依据地质勘察报告，在勘探范围内，揭露地层主要为第四系全新统冲洪积层及中更新统冲洪积层，现由上向下分述如下：2.1.1第四系全新统（Q4）1）黄土状重粉质壤土：褐黄色、灰褐色、可塑状。

含钙质结核，粒径0.5~3.0cm，含量为5%左右，偶见蜗牛壳碎片，揭露厚度2.4~5.8m，局部地表为人工填土。

2）粉质粘土：灰褐色杂黄色条纹，硬可塑状，见铁锰质斑点，含钙结核，见蜗牛壳碎片、切面光滑，揭露厚度0.4~4.8m。

3）重粉质壤土：褐黄色、灰褐色、可塑状。

合同编号：南水北调总干渠河道倒虹吸工程施工方案批准：审核：编制：建设集团有限公司项目经理部二○一年月日河道倒虹吸施工方案第一章工程概述1.1工程概况河道倒虹吸位于渠道里程桩号29+763处。

包括上游河道整治段、进口连接段、管身段、出口连接段、出口河道整治段，建筑物总长232.2m，其中：管身段长度106.2m。

进口防护段长30m，进口连接段长16m，管身段长103.2m，出口连接段长40m，出口防护段长40m。

河道倒虹吸为6孔箱涵，3孔一联对称布置，单孔净空尺寸5m×5m，外部高度7.2m。

底板和顶板砼厚度1.1cm.外边墙底部厚度1.56cm、顶部1.0m，内墙厚度90cm。

上游河道整治175.12m 下游河道整治122.7m。

工程区位于***盆地西部岗地与***平原的交接处，地势西高东低，地面高程137～151m。

地层主要由上第三系（N）和第四系（Q）组成，新、老地层呈不整合接触。

上第三系由粘土岩、砂岩和砂砾岩组成，钻孔共揭露三个韵律层，总厚度大于25.0m。

第四系由中更新统（al-plQ2）、上更新统（al-lQ3）、全新统（alQ）和人工填土（rQ）组成。

中更新统粉质粘土4分布于右岸岗地。

上更新统具二元结构，由上部粉质粘土、粉质壤土和下部粗砂组成。

全新统粉质壤土结构疏松，主要分布于河床。

人工填土由粉质粘土夹杂砖瓦碎块组成，分布于河道右岸岗地表层。

工程区地下水主要赋存于Q3粗砂和N砂岩、砂砾岩。

Q3粗砂渗透系数k=i×10-4cm/s；N 砂岩渗透系数k=i×10-4～i×10-3cm/s；N砂砾岩渗透系数k=i×10-3cm/s。

河水和地下水对混凝土均不具侵蚀性。

Q3粉质粘土硬塑状为主，具低～中等压缩性，弱膨胀性为主，局部具强膨胀性；Q3粉质壤土硬塑～可塑状，具低～中等压缩性；粗砂具低～中等压缩性。

Q2粉质粘土硬塑状为主，具低～中等压缩性，中等膨胀性为主，局部具强膨胀性。

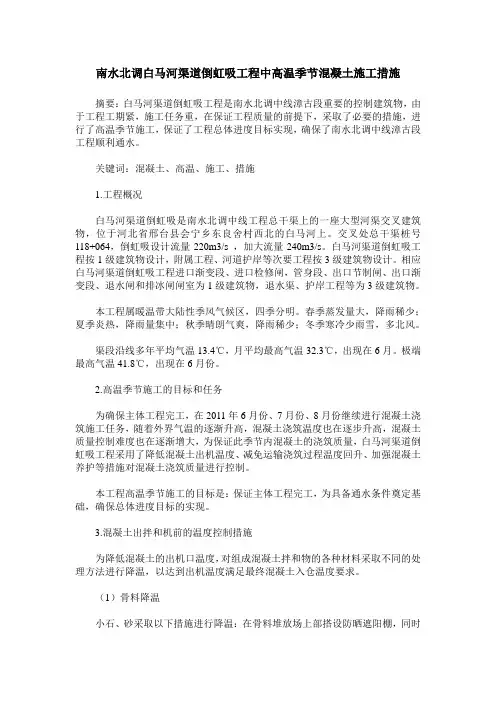

南水北调白马河渠道倒虹吸工程中高温季节混凝土施工措施摘要：白马河渠道倒虹吸工程是南水北调中线漳古段重要的控制建筑物，由于工程工期紧，施工任务重，在保证工程质量的前提下，采取了必要的措施，进行了高温季节施工，保证了工程总体进度目标实现，确保了南水北调中线漳古段工程顺利通水。

关键词：混凝土、高温、施工、措施1.工程概况白马河渠道倒虹吸是南水北调中线工程总干渠上的一座大型河渠交叉建筑物，位于河北省邢台县会宁乡东良舍村西北的白马河上。

交叉处总干渠桩号118+064，倒虹吸设计流量220m3/s ，加大流量240m3/s。

白马河渠道倒虹吸工程按1级建筑物设计，附属工程、河道护岸等次要工程按3级建筑物设计。

相应白马河渠道倒虹吸工程进口渐变段、进口检修闸，管身段、出口节制闸、出口渐变段、退水闸和排冰闸闸室为1级建筑物，退水渠、护岸工程等为3级建筑物。

本工程属暖温带大陆性季风气候区，四季分明。

春季蒸发量大，降雨稀少；夏季炎热，降雨量集中；秋季晴朗气爽，降雨稀少；冬季寒冷少雨雪，多北风。

渠段沿线多年平均气温13.4℃，月平均最高气温32.3℃，出现在6月。

极端最高气温41.8℃，出现在6月份。

2.高温季节施工的目标和任务为确保主体工程完工，在2011年6月份、7月份、8月份继续进行混凝土浇筑施工任务，随着外界气温的逐渐升高，混凝土浇筑温度也在逐步升高，混凝土质量控制难度也在逐渐增大，为保证此季节内混凝土的浇筑质量，白马河渠道倒虹吸工程采用了降低混凝土出机温度、减免运输浇筑过程温度回升、加强混凝土养护等措施对混凝土浇筑质量进行控制。

本工程高温季节施工的目标是：保证主体工程完工，为具备通水条件奠定基础，确保总体进度目标的实现。

3.混凝土出拌和机前的温度控制措施为降低混凝土的出机口温度，对组成混凝土拌和物的各种材料采取不同的处理方法进行降温，以达到出机温度满足最终混凝土入仓温度要求。

（1）骨料降温小石、砂采取以下措施进行降温：在骨料堆放场上部搭设防晒遮阳棚，同时采用提高成品料仓的骨料堆高，延长骨料堆存时间，在低温时间（例如晚上）上料等综合措施对堆存骨料进行降温。

南水北调中线工程马头沟倒虹吸砼浇筑施工简介一、工程概况马头沟渠道倒虹吸管身全长297米，分22节，其中水平管身段共14节（200米），进出口斜管段各4节，斜管段坡度别离为1：和1：，钢筋混凝土箱型结构，2孔，单断面×，管身顶板、底板及边墙别离厚，中隔墙厚，砼总方量17176m3，砼品级为C30W4F150。

二、整体施工方案南水北调中线工程京石段大多数倒虹吸工程采纳布料机输送砼施工方案，在投标文件中，我单位承建的马头沟倒虹吸管身砼入仓方式也采纳布料机，采纳布料机必需将其轨道布置在基坑底部，然而设计基坑工作面宽只有3米，很难知足布料机安装，且无法将模板、钢管脚手架运输至各个工作面，必需将基坑工作面拓宽至7米，但因工作面拓宽致使工程量的增加业主不予认可，需额外增加费用近40万。

因此咱们通过反复论证，决定采纳60t轨道式龙门吊浇筑管身砼浇筑施工技术方案，龙门吊结构简单、稳固性好、操作方便、平安靠得住,，且易实现单机自动操纵。

龙门吊浇筑砼方式如以下图所示：三、采纳龙门吊输送砼的可行性及好坏性一、利用龙门吊浇筑管身砼需要解决以下几个问题：1）龙门吊轨道放在基坑底部仍是放在高程马道上。

若是放在基坑底部一样存在拓宽工作面，增加开挖量的问题，若是放在马道上存在边坡是不是稳固的问题，需要验算地基承载力和边坡稳固性，验算进程如下：①工区内地质条件工区内主腹地层为第四系松散地层，奥陶系中统马家沟组灰岩：灰白、灰黄色，细晶结构，厚层状构造，为全强风化状态；燕山期侵入岩体闪长岩：呈黑灰、灰绿色，粗粒结构，块状构造，节理裂隙发育，节理裂隙处有擦痕和铁染，为全强风化状态。

地基的承载力为300KPa，内摩擦角取 =25°，粘聚力取c= 40kN/m2，岩石重力密度为25KN/m3。

②外部最不利荷载龙门吊净重78T，混凝土及吊罐重9T，两边轨道为矩形，荷载作用范围各为8m×。

③地基承载力的复核：依照承载能力极限状态分析永久荷载作用下的压应力为：78×10×103/（2×8×）=可变荷载作用下的压应力为：9×10×103/（2×8×）=由永久荷载效应操纵的组合：S=γＧS GK +γQ S QK =×+×=＜300 KPa故地基承载力知足要求。

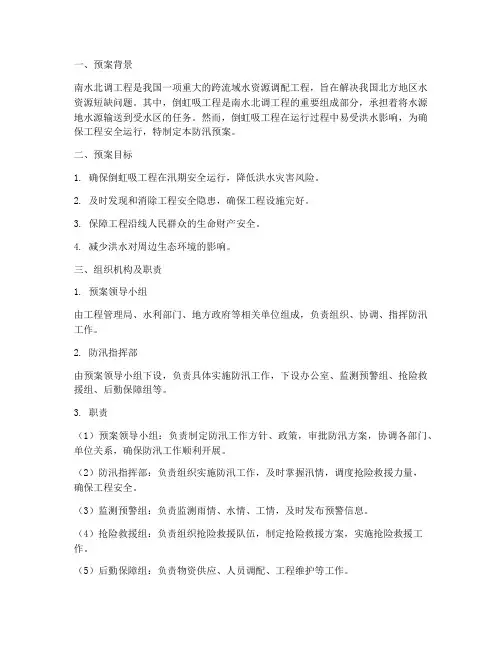

一、预案背景南水北调工程是我国一项重大的跨流域水资源调配工程，旨在解决我国北方地区水资源短缺问题。

其中，倒虹吸工程是南水北调工程的重要组成部分，承担着将水源地水源输送到受水区的任务。

然而，倒虹吸工程在运行过程中易受洪水影响，为确保工程安全运行，特制定本防汛预案。

二、预案目标1. 确保倒虹吸工程在汛期安全运行，降低洪水灾害风险。

2. 及时发现和消除工程安全隐患，确保工程设施完好。

3. 保障工程沿线人民群众的生命财产安全。

4. 减少洪水对周边生态环境的影响。

三、组织机构及职责1. 预案领导小组由工程管理局、水利部门、地方政府等相关单位组成，负责组织、协调、指挥防汛工作。

2. 防汛指挥部由预案领导小组下设，负责具体实施防汛工作，下设办公室、监测预警组、抢险救援组、后勤保障组等。

3. 职责（1）预案领导小组：负责制定防汛工作方针、政策，审批防汛方案，协调各部门、单位关系，确保防汛工作顺利开展。

（2）防汛指挥部：负责组织实施防汛工作，及时掌握汛情，调度抢险救援力量，确保工程安全。

（3）监测预警组：负责监测雨情、水情、工情，及时发布预警信息。

（4）抢险救援组：负责组织抢险救援队伍，制定抢险救援方案，实施抢险救援工作。

（5）后勤保障组：负责物资供应、人员调配、工程维护等工作。

四、监测预警1. 监测内容（1）雨情：监测降雨量、降雨强度、降雨范围等。

（2）水情：监测上游来水流量、水位、水质等。

（3）工情：监测倒虹吸工程设施运行状况、渗漏情况等。

2. 预警发布根据监测情况，及时发布预警信息，预警等级分为蓝色、黄色、橙色、红色四个等级。

（1）蓝色预警：预计未来24小时内，可能出现小雨或局部中等强度降雨。

（2）黄色预警：预计未来24小时内，可能出现中到大雨或局部暴雨。

（3）橙色预警：预计未来24小时内，可能出现大雨或局部大暴雨。

（4）红色预警：预计未来24小时内，可能出现暴雨或局部大暴雨。

五、抢险救援1. 抢险救援队伍组建专业的抢险救援队伍，配备必要的救援设备、物资。

南水北调中线一期工程总干渠沙河南～黄河南（委托建管项目）郑州2段工程第一施工标段潮河渠道倒虹吸混凝土施工方案批准：审核：编制：目录1、编制依据 (3)2、工程概况 (3)3、施工规划布置 (4)3.1施工程序 (4)3.2施工布置 (4)3.3施工规划 (5)4、施工方法 (6)4.1倒虹吸工程混凝土施工特点及重点难点分析 (6)4.2管身段混凝土施工 (8)4.2.1管身段混凝土施工程序 (8)4.2.2底板混凝土施工 (20)4.2.3墙体及顶板混凝土施工 (21)4.3倒虹吸进出口段混凝土施工 (22)4.3.1施工程序 (22)4.3.2进出口渐变段 (23)4.3.3进口检修闸段 (25)4.3.4出口控制闸段 (26)4.3.5房屋建筑 (27)5、进度安排 (30)5.1进度计划 (30)5.1.1进口渐变段 (30)5.1.2进口检修闸 (30)5.1.3倒虹吸管身段（3#-9#管节） (30)5.1.4倒虹吸管身段（1#-2#管节） (30)5.1.5倒虹吸管身段（10#-12#管节） (31)5.1.6出口控制闸 (32)5.1.7出口渐变段 (32)5.2强度分析 (32)5.3进度保证措施 (33)6、施工质量控制措施 (34)6.1测量控制 (34)6.2原材料质量控制 (34)6.2.1水泥 (34)6.2.2拌和用水 (34)6.2.3砂石骨料 (34)6.2.4外加剂 (35)6.2.5钢筋及止水带 (35)6.3混凝土配合比控制 (35)6.4特殊条件下混凝土浇筑 (35)6.4.1雨天混凝土浇筑 (36)6.4.2.寒冷天气下施工 (36)7、施工安全技术措施 (36)7.1 施工安全基本措施 (37)7.2 机械设备安全操作管理 (37)7.3 混凝土运输安全要求 (38)7.4 混凝土浇筑与振捣 (38)7.5 混凝土养护 (38)7.6 基坑防护 (38)7.7 脚手架 (39)7.8高空作业 (39)7.9大型设备 (40)8、文明施工措施 (40)9、资源配置 (43)10、附图 (44)1、编制依据招投标文件及相应技术条款；南水北调郑州2-1标《施工组织设计》；《潮河渠道倒虹吸施工导流方案》设计部门提供的潮河渠道倒虹吸施工图纸；《建筑地基处理技术规范》 JGJ79－2002；《水利水电工程施工组织设计规范》 SL303－2004；《水工混凝土施工规范》 DL/T5144－2001；《水工混凝土钢筋施工规范》 DL/T5169－2002；《钢筋混凝土工程施工及验收规范》 GBJ10－65；《建筑地基基础工程施工质量验收规范》GB50202－2002；《防洪标准》 GB50201－94；《水力学》（吴桢祥、杨玲霞、李国庆、孙东坡编著）；《水工建筑手册》碗扣式脚手架施工规范相关内容。

第1篇一、工程概况本工程位于XX市XX区，是一座重要的水利枢纽工程。

该工程主要目的是解决附近地区农田灌溉、城市供水以及防洪排涝等问题。

其中，倒虹吸工程是整个水利枢纽工程的重要组成部分，其作用是将上游的水通过倒虹吸管引入下游，实现水的有效调配。

本方案针对过河段倒虹吸施工进行详细规划。

二、施工准备1. 施工组织设计（1）施工项目：过河段倒虹吸工程。

（2）施工期限：根据合同约定，计划工期为X个月。

（3）施工队伍：由具有丰富水利工程施工经验的施工单位组成，确保施工质量。

（4）施工管理：建立健全施工管理制度，确保工程顺利进行。

2. 施工现场准备（1）施工场地：根据设计要求，对施工现场进行平整、排水、围挡等处理。

（2）临时设施：搭建临时办公室、宿舍、食堂等，满足施工人员生活需求。

（3）施工道路：铺设临时施工道路，确保施工车辆通行。

（4）施工材料：提前采购施工所需材料，确保施工进度。

三、施工工艺及方法1. 倒虹吸管施工（1）倒虹吸管材料：选用高密度聚乙烯（HDPE）管材，其抗拉强度、抗冲击性能良好。

（2）倒虹吸管规格：根据设计要求，确定倒虹吸管直径、长度等参数。

（3）倒虹吸管焊接：采用热熔对接焊接技术，确保焊接质量。

（4）倒虹吸管铺设：按照设计要求，将倒虹吸管铺设在河道底部，确保管道水平、垂直。

2. 倒虹吸进出口施工（1）进出口管道：采用与倒虹吸管相同的HDPE管材，其规格与倒虹吸管相匹配。

（2）进出口管道连接：采用热熔对接焊接技术，确保连接质量。

（3）进出口管道埋设：将进出口管道埋设在河道两侧，确保管道与河道底部齐平。

3. 倒虹吸支架施工（1）支架材料：选用高强度、耐腐蚀的钢结构材料。

（2）支架设计：根据设计要求，确定支架类型、尺寸等参数。

（3）支架制作：在施工现场制作支架，确保支架质量。

（4）支架安装：将支架安装在河道两侧，确保支架与河道底部齐平。

4. 倒虹吸基础施工（1）基础材料：选用C30混凝土，确保基础稳定性。

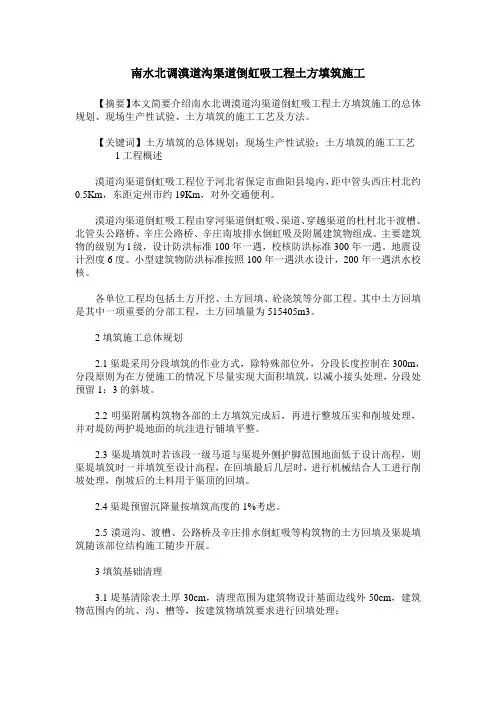

南水北调漠道沟渠道倒虹吸工程土方填筑施工【摘要】本文简要介绍南水北调漠道沟渠道倒虹吸工程土方填筑施工的总体规划、现场生产性试验、土方填筑的施工工艺及方法。

【关键词】土方填筑的总体规划；现场生产性试验；土方填筑的施工工艺1工程概述漠道沟渠道倒虹吸工程位于河北省保定市曲阳县境内，距中管头西庄村北约0.5Km，东距定州市约19Km，对外交通便利。

漠道沟渠道倒虹吸工程由穿河渠道倒虹吸、渠道、穿越渠道的杜村北干渡槽、北管头公路桥、辛庄公路桥、辛庄南坡排水倒虹吸及附属建筑物组成。

主要建筑物的级别为l级，设计防洪标准100年一遇，校核防洪标准300年一遇。

地震设计烈度6度。

小型建筑物防洪标准按照100年一遇洪水设计，200年一遇洪水校核。

各单位工程均包括土方开挖、土方回填、砼浇筑等分部工程。

其中土方回填是其中一项重要的分部工程，土方回填量为515405m3。

2填筑施工总体规划2.1渠堤采用分段填筑的作业方式，除特殊部位外，分段长度控制在300m，分段原则为在方便施工的情况下尽量实现大面积填筑，以减小接头处理，分段处预留1：3的斜坡。

2.2明渠附属构筑物各部的土方填筑完成后，再进行整坡压实和削坡处理，并对堤防两护堤地面的坑洼进行铺填平整。

2.3渠堤填筑时若该段一级马道与渠堤外侧护脚范围地面低于设计高程，则渠堤填筑时一并填筑至设计高程，在回填最后几层时，进行机械结合人工进行削坡处理，削坡后的土料用于渠顶的回填。

2.4渠堤预留沉降量按填筑高度的1%考虑。

2.5漠道沟、渡槽、公路桥及辛庄排水倒虹吸等构筑物的土方回填及渠堤填筑随该部位结构施工随步开展。

3填筑基础清理3.1堤基清除表土厚30cm，清理范围为建筑物设计基面边线外50cm，建筑物范围内的坑、沟、槽等，按建筑物填筑要求进行回填处理；3.2基面清理后应及时报验，验收后应抓紧填筑施工，不能立即施工的应做好基面保护，复工前应再检验；3.3地基清除的弃土、杂物、废渣等，分别运到开挖方案中指定的1#～3#弃土场和3个表土堆放场分别堆放。

河北工程大学毕业设计题目：南水北调中线中易水倒虹吸工程设计目录1. 前言 (3)2. 设计采用的主要规程、规范 (5)2.1文件依据 (5)2.2执行规范、规程 (5)3. 设计概况 (6)3.1河道现状 (6)3.2设计基本资料 (6)3.2.1倒虹吸设计指标 (6)3.2.2总干渠设计指标 (6)3.2.3交叉断面天然河道设计指标 (7)3.2.4材料等级 (7)3.2.5地质参数 (8)4. 总体设计 (9)4.1工程等别和标准 (9)4.1.1工程等别及建筑物级别 (9)4.1.2防洪标准 (9)4.1.3地震烈度 (9)4.2结构安全指标 (9)4.3 建筑物轴线选择 (10)4.3.1选线原则 (10)4.3.2轴线选择 (10)4.4建筑物长度 (11)4.4.1不同口门宽度的壅水计算 (11)4.4.2倒虹吸浅埋护砌对河道水位影响分析 (13)4.5一般冲刷深度计算 (13)4.5.1 冲刷深度计算 (14)4.5.2计算结果 (14)4.6工程布置和主要建筑物型式 (15)4.6.1主要建筑物型式 (15)4.6.2工程布置 (17)4.7 水力设计 (19)4.7.1 倒虹吸进出口渐变段长度 (19)4.7.2 倒虹吸进出口高程确定 (19)4.7.3 倒虹吸管身水力设计 (20)4.8 主要建筑物稳定结构设计 (23)4.8.1稳定计算 (23)4.8.2结构计算 (26)4.9治导工程设计 (41)4.9.1导流堤设计 (41)4.9.2导流堤顶面高程的确定 (41)4.9.3导流堤的的堤顶宽和边坡确定 (41)4.9.4导流堤的冲刷与防护设计 (42)5 节能设计 (44)5.1节能设计依据 (44)5.2节能设计原则 (44)5.3节能设计 (44)5.3.1节能分析 (44)5.3.2节能设计 (44)6致谢 (46)7参考文献 (47)8图纸 (48)1.前言南水北调工程中线工程是从汉江上游的丹江口水库取水，该工程总干渠自河南省安阳市丰乐镇穿过漳河进入我省后，基本沿太行山东麓和京广铁路西北侧行，途经邯郸、邢台、石家庄、保定及廊坊的部分县，于涿州市西町村北穿北拒马河中支进入北京市境内。

南水北调渠道项目S15标左岸排水倒虹吸施工方法摘要：本文阐述了南水北调渠道项目左岸排水倒虹吸的施工方法。

采用此施工方法，资源投入合理；工程实体优良；施工进度快，为渠道混凝土衬砌提供了条件，从而保证了施工总进度的实现。

[关键词] 倒虹吸混凝土浇筑模板钢筋1 前言渠道项目S15标段全长3802.78m，共包含3座左岸排水倒虹吸：北大岳倒虹吸、中平乐倒虹吸、寺留营倒虹吸。

倒虹吸其结构型式基本相同，只是存在尺寸上的差异，管身采用三孔一联混凝土箱涵结构，进出口采用混凝土翼墙与两岸连接，浆砌石护坡、护底，靠近管口部位采用混凝土护底。

左岸排水倒虹吸混凝土箱型管身在渠底下部垂直渠道轴线穿过，倒虹吸开挖后，将渠道分成不等的4段，如倒虹吸管身不及时完成，将直接制约渠道混凝土机械衬砌施工进度。

倒虹吸施工重点为管身段，为保证进度、工程质量、又要做到资源投入合理，经方案比选，采用了如下施工方法：2 施工方法2.1土方工程2.1.1土方开挖采用1m3挖掘机挖装、20t自卸汽车运土至指定地点，开挖时基坑底部每侧留出工作面1.5～3m,开挖边坡不陡于1：1.5，以利安全。

基坑土方开挖分层进行，每一开挖层厚2m左右，基底预留保护层，垫层施工前进行人工开挖。

2.1.2管身土方回填倒虹吸管身两侧回填碎石土，在管身混凝土强度达到设计强度的100％且龄期超过7d后填筑。

碎石土中碎石含量55％，ZL-50装载机按比例拌和掺混均匀。

回填前通过碾压试验确定碾压参数。

回填自下而上分层进行，控制铺土厚度40cm，YZ-16振动碾碾压6遍，灌砂法取样试验，压实度达到0.98后进行下一填筑层施工。

边角部位、距管侧墙0.5m及管顶上部60cm范围内，采用人工回填，蛙夯夯实。

当填筑高程达倒虹吸管顶高程后，人工铺设土工格栅。

格栅上层回填土以人工填土为主，从而保证了格栅的不位移变形。

2.2 混凝土工程2.2.1垫层混凝土混凝土垫层标号C10，厚度为10cm，垫层混凝土采用拌和站集中拌和，混凝土搅拌车运输至施工现场，人工找平，平板振捣器振捣。

倒虹吸施工方法比较摘要本文结合南水北调中线工程十八里河倒虹吸工程，通过分析倒虹吸工程的分类及特点，比较几种不同的施工方法，找出了目前比较适合的施工方法，针对性的提出了一些改进意见和注意事项，为后续倒虹吸工程的施工做参考。

关键词倒虹吸；施工方法；南水北调中图分类号TV627 文献标识码 A 文章编号1673-9671-(2012)052-0112-02倒虹吸是一种古老的输水方式，由于在开始工作时不需人为地制造管中的真空，因而更为普及。

特别是新中国成立以来，随着我国农田水利技术的不断发展完善，倒虹吸技术也得到了较快的发展和广泛的应用，例如，南水北调中线工程就用了许多倒虹吸管来解决管线穿越河谷、道路等的问题。

1 倒虹吸的概念及工作原理倒虹吸主要用于农田水利工程中，它是长距离输水工程中渠道通过山谷、河流、洼地、道路、发或其他渠道的压力输水管道，是一种渠道交叉建筑物，是输水及灌溉渠系中工程的重要建筑物之一。

早在2000多年前，中国已有成功的运用。

如南宋时曾在引用褒水的山河堰上使用过。

这种大型倒虹吸多采用浆砌块石构筑，也可用竹筒连接而成。

与虹吸管一样，倒虹吸在立面上也呈弓形，不同的是，其弓弯向下。

随着现代农田水利技术的不断发展完善，倒虹吸的应用越来越普遍，而且在大型的输水过程中也普遍运用，例如，在南水北调中线工程中就运用了这种古老而成熟的技术。

2 倒虹吸的适用条件、特点及分类当输水河渠与河流、山谷、洼地、道路等障碍物或其他渠道交叉，且高差较小，建渡槽或填方渠道及涵洞均不能满足洪水宣泄、或有碍船只通过、车辆通行时，应该修建倒虹吸管从障碍物底部通过。

当山谷、河流很深且宽，谷深超过30 m时，修建渡槽支墩高，跨度大，需要高空作业，施工吊装难度大且造价高是可考虑采用倒虹吸；若做填方渠下涵洞，土方工程量大，排水涵洞较大且需要的劳动力较多时，也可采用倒虹吸。

由此可见，倒虹吸技术在穿越深谷、河流时的应用优势是十分明显的。

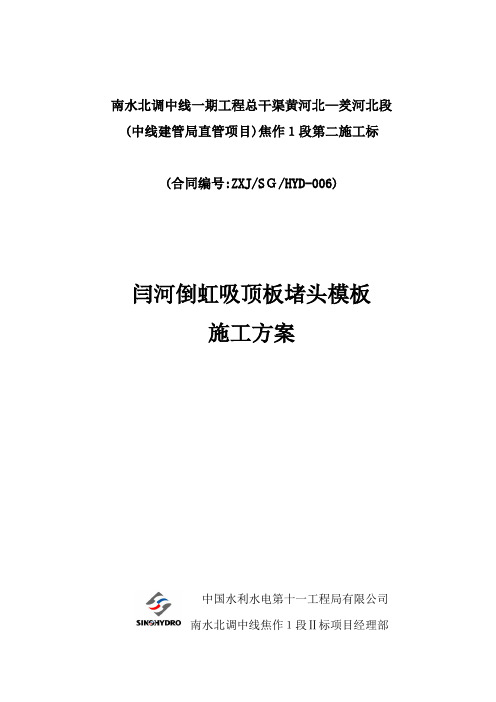

南水北调中线一期工程总干渠黄河北—羑河北段(中线建管局直管项目)焦作１段第二施工标(合同编号:ZXJ/SＧ/HYD-006)闫河倒虹吸顶板堵头模板施工方案中国水利水电第十一工程局有限公司南水北调中线焦作１段Ⅱ标项目经理部批准:日期：年月日复核: 日期: 年月日编制: 日期: 年月日闫河倒虹吸堵头模板施工方案一、概述因前期闫河倒虹吸龙门式布料机设计问题，中间多次进行修改，使混凝土浇筑与钢筋制安进度不能匹配，导致目前顶板施工时,上下游两侧已经安装好的钢筋与中间仓号堵头模板施工产生了冲突。

针对此类情况,编制本方案，一指导后继各顶板施工时堵头模板安装。

二、施工规划1、堵头模板的结构形式与设计尺寸堵头模板是针对本倒虹吸两道止水特别设计的:其中面板采用４㎜厚钢板,背面水平加劲板除最顶部DD7’＃、DD7#、DD8’#、DD8#板中自下向上322㎜处以上的高220㎜以外，其它基本上高５0㎜, 竖向加劲板紧靠止水处加劲板高2２㎜,其它高50㎜。

２、模板施工规划因为堵头模板为定做异型钢模板,除了木模板，其他模板很难替代，但是木模板现加工比较繁琐,耽误工期。

故拟采用调整目前已经施工好的钢筋，充分利用现有堵头钢模板完成顶板混凝土施工。

详见以下示意图:当前顶板仓号接头处施工示意图拟定端头模板施工布置图三、施工方法１、相邻仓号钢筋处理根据设计图纸，相邻仓号接头处分布筋距待浇混凝土端头面距离为7０㎜(泡沫板厚20㎜，钢筋保护层厚50㎜),分布筋为Ф１8二级钢,故距待浇混凝土面最近的主筋距离为８８㎜。

因为目前有影响的部位主要是边墙、中墙、缝墙三道墙体处模板与钢筋相互干扰，边墙顶板堵头受影响的是ＤD８#模板,中墙顶板堵头受影响的是DＤ8’＃,缝墙顶板堵头受影响的是DD7’#和DD7#模板，其中主要是距下部高332㎜处水平加劲板高2２０㎜，与相邻仓号第一、第二根钢筋相冲突。

即根据堵头模板安装要求,先将两相邻仓号中已经安装好的顶板分布筋全部拆除，然后将两相邻仓的缝墙７根立筋、中墙4根立筋、边墙7根钢筋紧贴混凝土面拧弯详见示意图:边墙、缝墙钢筋处理布置图中墙钢筋处理布置图2、模板安装及加固钢筋经过处理后，原设计顶板堵头模板还能正常拼装和加固,但是还存在一些问题,需要采取相应措施保质、保量、保安全地完成各中间仓顶板模板安装施工，具体情况如下:1）模板安装时，操作空间较小,现场拼装难度大,需要安排有经验的塔吊指挥人员进行指挥模板的吊装，确保模板精确定位;2)模板加固时，采用内拉外撑法相结合,内拉在待浇仓内,外撑于相邻仓的侧前混凝土面顶部,不得随意利用相邻仓号的立筋作加固体。
