●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●人性化设计的操作方法，易学易用。

●允许自编辑操作权限及界面，形成“定制”自己的仪表。

●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。

●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。

AI-716/716P型精密人工智能工业调节器使用说明书(V8.3)目录1概述 (1)1.1主要特点 (1)1.2型号定义 (2)1.3模块使用 (5)1.3.1模块插座功能定义 (5)1.3.2常用模块型号 (6)1.3.3模块安装更换 (8)1.3.4模块的电气隔离 (8)1.3.5部分模块应用说明 (9)1.4技术规格 (10)1.5节能与环保的设计 (12)1.6接线方法 (13)2显示及操作 (21)2.1面板说明 (21)2.2参数设置流程 (22)2.3程序设置流程 (23)2.4操作方法 (24)2.4.1设置参数 (24)2.4.2快捷操作功能 (24)3参数功能 (27)3.1自定义现场参数 (27)3.2完整参数表 (28)3.3特殊功能补充说明 (38)3.3.1单相移相触发输出 (38)3.3.2上电时免除报警功能 (38)3.3.3通讯功能 (38)3.3.4温度变送器／程序给定发生器 (39)3.3.5精细控制 (39)3.3.6自定义输入规格 (40)4程序控制（仅适用AI-716P型） (41)4.1功能及概念 (41)4.2程序编排 (43)4.2.1斜率模式 (43)4.2.2平台模式 (44)4.2.3设置程序给定值及时间 (45)4.2.4运行多条曲线时程序的编排方法 (46)1概述1.1主要特点●输入可自由选择热电偶、热电阻、电压、电流并可扩充输入及自定义非线性校正表格。

●高精度、低温漂，热电偶冷端除自动补偿外可支持Cu50铜电阻或冰点等高精度补偿模式。

●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能及全新的精细控制模式。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●重视节能与环保的设计理念，采用高品质元件实现低功耗与低温漂，有效节约客户能源。

●每秒12.5次测量采样数率，最小控制周期达0.24秒，能适应快速变化对象的控制精度。

注：系统在统在不同给定值下整定得出的参数值不完全相同，执行自整 定功能前，应先将给定值 SV 设置在最常用值或是中间值上，如果系统是保温 性能好的电炉，给定值应设置在系统使用的最大值上，自整定过程中禁止修改 SV 值。视不同系统，自整定需要的时间可从数秒至数小时不等。自整定刚结 束时控制效果可能还不是最佳，由于有学习功能，因此使用一段时间后方可获 得最佳效果。
③ 表示仪表主输出（OP1）安装的规格 L 表示为继电器常开输出，规格为 2A/250VAC，具备压敏电阻火花吸收功能 G 表示为 SSR 电压输出，规格为 30mA/5VDC 与输入不隔离
④ 表示仪表报警辅助位置（AUX）安装的模块规格，可提供 1 路或 2 路报警 输出 N 或不写表示没有安装模块 L0 表示安装有常开 + 常闭端的大体积继电器模块，规格为 2A/250VAC，支 持 AU1 报警输出 L2 表示安装有常开 + 常闭端的小体积继电器模块，规格为 1A/250VAC，支 持 AU1 报警输出 L3 表示安装 2 路常开继电器模块，规格为 2A/250VAC，可支持 AU1 及 AU2 两路报警输出 备注：D1 尺寸的仪表，OUTP 固定为 SSR 驱动电压输出 5VDC/30mA，
PID 调节参数。在基本显示状态下按 键并保持 2 秒，将出现 At 参数，按 键将下显示窗的 oFF 修改为 on，再按 键确认即可开始执行自整定功
能。在基本显示状态下仪表下显示窗将闪动显示“At” 字样，此时仪表执行位 式调节，经 2 个振荡周期后，仪表内部微处理器可自动计算出 PID 参数并结束 自整定。如果要提前放弃自整定，可再按 键并保持约 2 秒钟调出 At 参数， 并将 on 设置为 oFF 再按 键确认即可。
时请并联 SSR 的输入 )。 ●继电器触点开关输出：250VAC/2A 或 30VDC/2A，常开型。 ●报警功能：上限报警、下限报警及正负偏差报警功能。 ●电 源：100~240VAC，-15%，+10% / 50 － 60Hz ●电源消耗：≤ 2W ●使用环境：温度 -10 ~ +60℃ 湿度 0~90RH%

AI-716/716P型精密人工智能工业调节器使用说明书(V8.3)目录1概述 (1)1.1主要特点 (1)1.2型号定义 (2)1.3模块使用 (5)1.3.1模块插座功能定义 (5)1.3.2常用模块型号 (6)1.3.3模块安装更换 (8)1.3.4模块的电气隔离 (8)1.3.5部分模块应用说明 (9)1.4技术规格 (10)1.5节能与环保的设计 (12)1.6接线方法 (13)2显示及操作 (21)2.1面板说明 (21)2.2参数设置流程 (22)2.3程序设置流程 (23)2.4操作方法 (24)2.4.1设置参数 (24)2.4.2快捷操作功能 (24)3参数功能 (27)3.1自定义现场参数 (27)3.2完整参数表 (28)3.3特殊功能补充说明 (38)3.3.1单相移相触发输出 (38)3.3.2上电时免除报警功能 (38)3.3.3通讯功能 (38)3.3.4温度变送器／程序给定发生器 (39)3.3.5精细控制 (39)3.3.6自定义输入规格 (40)4程序控制（仅适用AI-716P型） (41)4.1功能及概念 (41)4.2程序编排 (43)4.2.1斜率模式 (43)4.2.2平台模式 (44)4.2.3设置程序给定值及时间 (45)4.2.4运行多条曲线时程序的编排方法 (46)1概述1.1主要特点●输入可自由选择热电偶、热电阻、电压、电流并可扩充输入及自定义非线性校正表格。

●高精度、低温漂，热电偶冷端除自动补偿外可支持Cu50铜电阻或冰点等高精度补偿模式。

●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能及全新的精细控制模式。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●重视节能与环保的设计理念，采用高品质元件实现低功耗与低温漂，有效节约客户能源。

●每秒12.5次测量采样数率，最小控制周期达0.24秒，能适应快速变化对象的控制精度。

3 参数功能..............................................................................................................................................20 3.1 自定义参数表 ................................................................................................................................20
2 显示及操作 ..........................................................................................................................................16 2.1 面板说明 .......................................................................................................................................16 2.2 显示状态 .......................................................................................................................................16 2.2 显示状态 .......................................................................................................................................17 2.3 操作方法 .......................................................................................................................................18 2.3.1 设置参数 ..............................................................................................................................18 2.3.2 快捷操作功能 .......................................................................................................................18

AI-519型人工智能温度控制器使用说明书(V8.2) 版权所有（C）1994-2015目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 技术规格 (7)1.4 接线方法 (9)2 显示及操作 (14)2.1 面板说明 (14)2.2 参数设置流程 (15)2.3 操作方法 (16)3 参数功能 (18)3.1参数锁与现场参数 (18)3.2完整参数表 (19)1 概述1.1 主要特点●输入可自由选择热电偶、热电阻、电压及电流，内含非线性校正表格，无需校正，测量精确稳定。

●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。

●具备手动/自动无扰动切换功能及上电软启动功能。

●采用宇电公司新一代0.2%高精度电流输出模块X3/X5，大大提高了变送及调节输出精度。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。

●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，多种面板外型尺寸，具备50Hz/60Hz电源频率及℃/℉单位选择功能。

●“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验测试。

●通过ISO9001质量认证和CE认证，在质量、抗干扰能力及安全标准方面达到国际水准。

注意事项●仪表在使用前应根据其输入、输出规格及功能要求来正确设置参数。

只有配置好参数的仪表才能投入使用。

1.2 型号定义AI-519仪表硬件采用了先进的模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。

模块可以与仪表一起购买也可以分别购买，自由组合。

仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。

AI-519型人工智能温度控制器
使用说明书
(V8.2)

版权所有（C）1994-2014
S009-05
目录
1 概述 ..................................................................................................................................................... 1 1.1 主要特点 ....................................................................................................................................... 1 1.2 型号定义 ....................................................................................................................................... 2 1.3 技术规格 ....................................................................................................................................... 7 1.4 接线方法 ....................................................................................................................................... 9

2013-4-7程序升温控制器为厦门产的宇电温控器。

温控器设置方法：设置前：PV 为38 (表示目前实际温度为38℃)SV 为STOP （字符闪烁）表示炉子处于停止状态。

1.按“<”键：出现：C 01452.按移位键“<”和增、减键“∧”、“∨”：使设定值(SV)45℃变为目前实际温度38℃，表示从38℃开始升温。

3.按“∩”键：出现：t 01120表示花费120分钟，由目前温度升到高温给定值。

按移位键“<”和增、减键“∧”、“∨”可以改变120至需要的数字。

4. 再按“∩”键：出现：C 02450表示高温给定值为450℃。

按移位键“<”和增、减键“∧”、“∨”可以改变450至需要的数字。

5. 再按“∩”键：出现：t 02120表示炉温保持在高温给定值120分钟。

按移位键“<”和增、减键“∧”、“∨”可以改变120至需要的数字。

6. 再按“∩”键：出现：C 03450表示从450℃开始降温。

此处数值应该与高温给定值相同。

7. 再按“∩”键：出现：t 03-121表示炉子停止工作，冷却到室温。

如果数字不是-121，必须按移位键“<”和增、减键“∧”、“∨”使数字变为-121。

8.多次按“∩”键：还会出现C 04t04C05t05。

C50t50这些程序设定不影响前面的程序升、降温。

只要t 03设为-121，就表示停炉，不再执行C04—t50的程序设定。

9.长按“∨”键：（RUN）等待STOP（字符闪烁）出现，长按“∨”键，出现“run”字符，表示炉子开始工作，开始程序升温。

长按“∧”键：（STOP）表示炉子立即停止工作，进入STOP状态。

AI-39028/39048人工智能温度控制器/工业调节器产品说明书AI-3900系列人工智能温度控制器/工业调节器 AI-39028/39048目 录1、产品概述 ......................................................................... - 1 -2、主要技术指标 ..................................................................... - 2 -2.1、仪表尺寸 ................................................................. - 2 -2.2、显示功能 ................................................................. - 2 -2.3、存储功能 ................................................................. - 2 -2.4、仪表输入 ................................................................. - 2 -2.5、仪表输出 ................................................................. - 2 -2.6、通讯功能 ................................................................. - 2 -2.7、控制功能 ................................................................. - 3 -2.8、综合参数 ................................................................. - 3 -3、仪表型号定义及模块使用 ........................................................... - 3 -3.1、型号定义 ................................................................. - 3 -3.2、模块使用 ................................................................. - 4 -4、仪表安装 ......................................................................... - 5 -4.1、产品外观 ................................................................. - 5 -4.2、安装尺寸图 ............................................................... - 5 -4.3、挂钩安装示意图 ........................................................... - 5 -5、仪表接线 ......................................................................... - 6 -5.1、接口形式 ................................................................. - 6 -5.2、接线方式 ................................................................. - 6 -5.3、电源接线 ................................................................. - 6 -5.4、通讯接线 ................................................................. - 6 -5.5、输入输出接线 ............................................................. - 7 -6、操作说明 ......................................................................... - 7 -6.1、首次操作说明 ............................................................. - 7 -6.2、显示画面界面操作说明 ..................................................... - 8 -6.3、操作画面界面操作说明 ..................................................... - 9 -6.4、实时趋势界面操作说明 .................................................... - 10 -6.5、历史趋势界面操作说明 .................................................... - 11 -6.6、数据报表界面操作说明 .................................................... - 12 -6.7、报警信息界面操作说明 .................................................... - 14 -6.8、系统设置界面操作说明 .................................................... - 15 -7、 扩展应用 ....................................................................... - 18 -7.1、扩展说明 ................................................................ - 18 -7.2、工程组态 ................................................................ - 18 -7.3、工程下载 ................................................................ - 18 -8、附录 ............................................................................ - 19 -8.1、系统参数说明 ............................................................ - 19 -8.2、自整定操作 .............................................................. - 21 -8.3、以太网访问（拥有以太网功能的屏具备此功能） ............................... - 21 -● 在使用本产品前，请仔细阅读此说明书，正确使用，并妥善保管，以便随时参考。

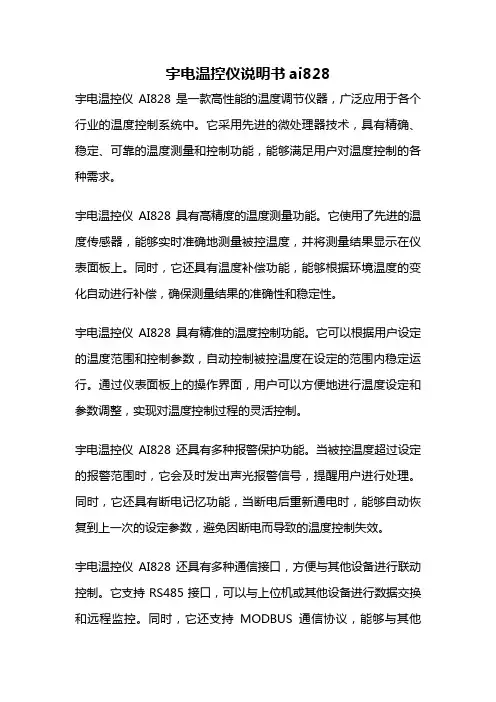

宇电温控仪说明书ai828宇电温控仪AI828是一款高性能的温度调节仪器，广泛应用于各个行业的温度控制系统中。

它采用先进的微处理器技术，具有精确、稳定、可靠的温度测量和控制功能，能够满足用户对温度控制的各种需求。

宇电温控仪AI828具有高精度的温度测量功能。

它使用了先进的温度传感器，能够实时准确地测量被控温度，并将测量结果显示在仪表面板上。

同时，它还具有温度补偿功能，能够根据环境温度的变化自动进行补偿，确保测量结果的准确性和稳定性。

宇电温控仪AI828具有精准的温度控制功能。

它可以根据用户设定的温度范围和控制参数，自动控制被控温度在设定的范围内稳定运行。

通过仪表面板上的操作界面，用户可以方便地进行温度设定和参数调整，实现对温度控制过程的灵活控制。

宇电温控仪AI828还具有多种报警保护功能。

当被控温度超过设定的报警范围时，它会及时发出声光报警信号，提醒用户进行处理。

同时，它还具有断电记忆功能，当断电后重新通电时，能够自动恢复到上一次的设定参数，避免因断电而导致的温度控制失效。

宇电温控仪AI828还具有多种通信接口，方便与其他设备进行联动控制。

它支持RS485接口，可以与上位机或其他设备进行数据交换和远程监控。

同时，它还支持MODBUS通信协议，能够与其他MODBUS设备实现无缝对接，提高整个系统的集成程度和控制效率。

总结而言，宇电温控仪AI828是一款功能强大、性能优越的温度调节仪器。

它具有高精度的温度测量和控制功能，多种报警保护功能，以及丰富的通信接口，能够满足各种温度控制系统的需求。

无论是在工业生产过程中的温度控制，还是在实验室等科研领域的温度调节，宇电温控仪AI828都能够为用户提供可靠、稳定的温度控制解决方案。

相信随着技术的不断进步和应用领域的不断拓展，宇电温控仪AI828将在各个行业得到更广泛的应用。

AI 系列人工智能调节器使用说明书1. 概叙1.1 主要特点●输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精度高达0.2级。

●采用先进的AI人工智能调节算法，无超调，具备自整定（AT）功能。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●人性化设计的操作方法，易学易用。

●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，并具备多种外型尺寸供客户选择。

●通过新的2000版ISO9001质量认证，品质可靠。

●产品经第三方权威机构检测获得CE认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。

1.2 技术规格●输入规格（一台仪表即可兼容）：热电偶：K、S、R、T、E、J、B、N、WRe3-WRe25、WRe5-WRe26热电阻：Cu50、Pt100线性电压：0~5V、1~5V、0~1V、0~100mV、0~60mV、0~20mV等；0~10V（需在MIO位置安装I31模块）线性电流(需外接精密电阻分流或在MIO位置安装I4模块)：0~20mA、4~20mA等线性电阻：0~80欧、0~400欧（可用于测量远传电阻压力表）●测量范围：K(-100~+1300℃)、S(0~1700℃)、R（0~1700℃）、T（-200~+390℃）、E(0~1000℃)、J(0~1200℃)B（600~1800℃）、N(0~1300℃)、WRe3-WRe25（0~2300℃）、WRe5-WRe26（0~2300℃）Cu50(-50~+150℃) 、Pt100(-200~+800℃)线性输入：-9990~+30000由用户定义●测量精度：0.2级（0.2%FS±0.1℃）●分辨率：0.1℃（当测量温度大于999.9℃时自动转换为按1℃显示），可选择按1℃显示●温度漂移：≤0.01%FS/℃（典型值约50ppm/℃）●响应时间：≤0.3秒（设置数字滤波参数dL=0时）●调节方式：位式调节方式（回差可调）AI人工智能调节，包含模糊逻辑PID调节及参数自整定功能的先进控制算法●输出规格（模块化）：继电器触点开关输出（常开+常闭）：250VAC/1A 或30VDC/1A可控硅无触点开关输出（常开或常闭）：100~240VAC/0.2A（持续），2A（20mS瞬时，重复周期大于5S）SSR 电压输出：12VDC/30mA (用于驱动SSR固态继电器)可控硅触发输出：可触发5~500A的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块线电流输出：0~10mA或4~20mA 可定义(安装X模块时输出电压≥10.5V；X4模块输出电压≥7V)●电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），±4KV/5KHz；IEC61000-4-5（浪涌），4KV●隔离耐压：电源端、继电器触点及信号端相互之间≥2300VDC；相互隔离的弱电信号端之间≥600VDC●电源：100~240VAC，-15%，+10% / 50~60Hz；或24VDC/AC，-15%，+10%●电源消耗：≤5W●使用环境：温度-10 ~ +60℃；湿度≤90%RH●面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm●开口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm●插入深度：≤100mm1.3 仪表接线仪表后盖端子排布如图：注①：线性电压量程在1V以下的由19、18端输入，0~5V及1~5V的信号由17、18端输入。

KKAI208C02A-A/0-201611234:(48*48)6:(96*48)7:(72*72)8:(48*96)9:(96*96)80:(80*160)16:(160*80)484872969616080A 型号H(Min)GBCDEF J 48967248968016097.597.597.597.597.596966.5999913139188.588.588.588.5838345.54567.59292155.5762525252525303045.59267.5459276155.54589.56744.591.575.5155K (Min)25252525253030面板尺寸 侧面尺寸 开孔尺寸J-0+0.5AI208系列E：版本10：单路输入B：一路报警输出 C: 两路报警 A: 无报警功能4: 48W*48H*100L 6：48W*96H*100L 7：72W*72H*100L 8：96W*48H*100L 9：96W*96H*100L AI208系列温控表R：继电器输出 S: 固态继电器输出 K:可控硅输出（需订做）序号型号主控方式2121报警路数1234SSR SSR RELAY RELAYAI208-4/6/7/8/9-SC10AI208-4/6/7/8/9-SB10AI208-4/6/7/8/9-RC10AI208-4/6/7/8/9-RB10智能温控表使用说明书本说明书对温控表设置、配线及各部分名称等进行说明，使用本产品前，请认真阅读本说明书，在理解内容的基础上正确使用。

并请妥善保存，以便需要时参考。

⊙支持多种热电偶、热电阻信号类型⊙采用模糊PID 控制算法，且自整定无过冲⊙多种控制方式可选，具体请参照OT 参数⊙RUN/STOP，运行/停止功能一键切换特点2、隔离模式框图：固态继电器输出绝缘电阻静电放电脉冲群抗扰度浪涌抗扰度电压暂降及短时中断抗扰度隔离耐压DC 24V 脉冲电平，带载<30mA 输入、输出、电源对机壳＞20MΩIEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.Criteria B IEC/EN61000-4-4 ±2KV perf.Criteria B IEC/EN61000-4-5 ±2KV perf.Criteria BIEC/EN61000-4-29 0%～70% perf.Criteria B信号输入与输出及电源1500VAC 1min，60V 以下低压电路之间DC500V，1min 整机重量约 400g机壳材质面贴材质停电数据保护面板防护等级安全标准外壳与面板基架PC/ABS (难燃度UL94V-0)PET(F150/F200)10年，可写数据次数100万次IP65(IEC60529)IEC61010-1 过电压分类Ⅱ，污染等级2，等级Ⅱ（加强绝缘）3、测量信号参数表：1、电气参数表：采样速度2次每秒供电电源继电器容量AC 250V /3A 额定负载寿命大于10万次AC/DC 100～240V （85-265V）三、主要技术参数二、常规型号说明一、仪表型号周围环境条件整机功耗存贮环境< 6VA室内使用，温度：0～50℃ 无结露，湿度：＜85%RH，海拔小于2000m -10～60℃,无结露□：外形尺寸可选注意：选择加热冷却控制方式时，如还需报警功能，请选择带两路报警的型号。

YR-GAD 系列人工智能温控器/调节器/控制器有多种输入类型，一台仪表可以配接不同 的输入信号，大大减少了备表的数量。仪表可选择单组 PID 控制或两组 PID 运算控制（如加 热/冷却控制系统）。PID 控制输出可选电流、电压、SSR 固态继电器、单/三相 SCR 过零触发 等多种方式。可附加位式报警控制、模拟变送输出、RS485/232 通讯、DC24V 馈电输出等功 能。
5、标准配线
仪表在输入信号布线注意事项：
5.1 减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。如果做不到应采用
屏蔽导线，并在一点接地。
5.2 在传感器与端子之间接入的任何装置，都有可能由于电阻或漏电流而影响测量精度。
5.2.1 热电偶（TC）或高温计输入应采用与热电偶对应的补偿导线作为延长线，最好采用带
0-1999（×0.5S）
时间
定为 0 时，微分动作则成 OFF；用于预测输出的变
化，防止扰动，提高控制的稳定性。（见备注 1）
辅助输出周期
1-200（×0.5S） 辅助输出的周期（见备注 1）
精度：10mS
（开关量控制输出时有此参数）
辅助输出输出 抑制参数
0.00-1.00
辅助输出抑制积分作用以减少超调，1.00 抑制作 用最强，0.00 没有抑制作用（详见 7.5 关于 SF 参 数的使用注解）（见备注 1）
Loc 等于任意参数可进入一级菜单（Loc=00 或 Loc=132 时无禁锁）； Loc=132，按压 键 4 秒可进入二级菜单； Loc=130，按压 键 4 秒可进入时间设置菜单，对于带打印功能的表； Loc 等于其它值，按压 键 4 秒退出到测量画面。 2、如果 Loc=577，在 Loc 菜单下，同时按住 键和 键达 4 秒，可以将仪表的所有参 数恢复到出厂默认设置。 3、在其它任何菜单下，按压 键 4 秒可退出到测量画面。 4、时间设定 在仪表 PV 显示测量值的状态下，按压 键进入参数，设定 Loc=130，在 PV 显示 LOC， SV 显示 130 的状态下，按压 键 4 秒，即进入时间参数设定，仪表 PV 显示 d=15，SV 显 示 1009 表示当前日期 2015 年 10 月 09 日，在此状态下，可参照仪表参数设定方法，设定当 前日期。在仪表当前日期显示状态下，按压 键，仪表 PV 显示 T=15，SV 显示 3045 表示 当前时间 15 点 30 分 45 秒，在此状态下，可参照仪表参数设定方法，设定当前时间。在仪 表当前时间显示状态下，再次按压 键 4 秒，则退出时间设定，回至 PV 测量值显示状态。 ■ 返回工作状态 1、手动返回：在仪表参数设定模式下，按压 键 4 秒后.仪表即自动回到实时测量状态。 2、自动返回：在仪表参数设定模式下，不按任何按键，30 秒后，仪表将自动回到实时测量 状态。 五、参数设置 1、一级参数设置 在工作状态下，按压 键 PV 显示 LOC，SV 显示参数数值：按 或 键来进行设

AI人工智能工业调节器(适合温度、压力、流量、液位、湿度……的精确控制)使用说明书（V7.0）目录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 DIN导轨安装型仪表 (8)1.4 技术规格 (9)1.5 接线方法 (11)2 显示及操作 (16)2.1 面板说明 (16)2.2 显示状态 (17)2.3 基本使用操作 (19)2.4 AI人工智能调节及自整定(AT)操作 (20)2.5 程序操作（仅适用AI-708P/808P型） (22)3 参数表及功能 (23)4 AI-708P/808P程序型仪表补充说明 (41)4.1 功能及概念 (41)4.2 程序编排 (43)1 概述1.1 主要特点●输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精度高达0.2级。

●采用先进的AI人工智能调节算法，无超调，具备自整定（AT）功能。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●人性化设计的操作方法，易学易用。

●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，并具备多种外型尺寸供客户选择。

●通过新的2000版ISO9001质量认证，品质可靠。

●产品经第三方权威机构检测获得CE认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。

注意事项●本说明书介绍的是V7.0的AI-708/708P/808/808P型人工智能工业调节器，本说明书介绍的功能有部分可能不适合其他版本仪表。

仪表的型号及软件版本号在仪表上电时会在显示器上显示出来，用户使用时应注意不同型号和版本仪表之间的区别。

务请用户仔细阅读本说明书，以正确使用及充分发挥本仪表的功能。

●AI仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。

●与上一版本（V6.5）相比，重要改动包括：采用新的接线端子排布方式；全新设计的具备10个LED指示灯的显示面板；增加了加热/冷却双输出功能，第二输出可自由定义为电流或时间比例输出规格；报警采用单边回差；支持多达4路报警及事件输出操作；采样速度提升1倍，能实现更快速的阀门控制。

AI-516/516P 型人工智能温度控制器使用说明书（V8.2） 版权所有（C）1994-2015目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (4)1.3.1 模块插座功能定义 (4)1.3.2 常用模块型号 (5)1.3.3 模块安装更换 (6)1.3.4 模块的电气隔离 (6)1.3.5 部分模块应用说明 (7)1.4 技术规格 (8)1.5 接线方法 (10)2 显示及操作 (16)2.1 面板说明 (16)2.2 显示状态 (17)2.3 操作方法 (18)2.3.1 设置参数 (18)2.3.2 快捷操作功能 (18)3 参数功能 (20)3.1自定义参数表 (20)3.2完整参数表 (21)3.3 特殊功能补充说明 (32)3.3.1 单相移相触发输出 (32)3.3.2 上电时免除报警功能 (32)3.3.3 通讯功能 (32)3.3.4 温度变送器／程序给定发生器 (33)4 程序控制（仅适用AI-516P型） (34)4.1 功能及概念 (34)4.2 程序编排 (36)4.2.1 斜率模式 (36)4.2.2 平台模式 (37)4.2.3 时间设置 (38)4.2.4 给定值设置 (39)4.2.5 运行多条曲线时程序的编排方法 (39)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。

●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●人性化设计的操作方法，易学易用。

●允许自编辑操作权限及界面，形成“定制”自己的仪表。

●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。

●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。

ห้องสมุดไป่ตู้
1. 概述
1.1 主要特点
●输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。 ●采用先进的AI人工智能调节算法，无超调，具备自整定（AT）功能。 ●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。 ●人性化设计的操作方法，易学易用。 ●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，并具备多种外型尺寸供客户选择。 ●通过新的2000版ISO9001质量认证，品质可靠。 ●产品经第三方权威机构检测获得CE认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
AI-518/518P型人工智能温度控制器 使用说明书
(V7.1)

技术支持热线：400 888 2776
版权所有 1994-2018
S004-11
目 录
1. 概述............................................................................................................................................................ 1 1.1 主要特点.............................................................................................................................................. 1 1.2 型号定义 .............................................................................................................................................. 2 1.3 模块功能的进一步说明 ......................................................................................................................... 7 1.4 仪表维护 .............................................................................................................................................. 9 2. 技术规格................................................................................................................................................... 10 3. 仪表接线................................................................................................................................................... 12 4. 面板说明及操作说明.................................................................................................................................. 19 4.1 显示状态 ............................................................................................................................................ 20 4.2 基本使用操作 ..................................................................................................................................... 22 4.3 AI 人工智能调节及自整定(AT)操作 ...................................................................................................... 23 4.4 程序操作（仅适用 AI-518P 型）.......................................................................................................... 25 5. 功能及设置 ............................................................................................................................................... 26 5.1 参数功能说明 ..................................................................................................................................... 26 5.2 部分功能的补充说明 ........................................................................................................................... 41 6. 常用工作方式 ............................................................................................................................................ 44 6.1 位式调节／报警仪表 ........................................................................................................................... 44

AI-518型人工智能温度控制器使用说明书(V7.5)目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (4)1.3.1 模块插座功能定义 (4)1.3.2 常用模块型号 (5)1.3.3 模块安装更换 (6)1.3.4 模块的电气隔离 (6)1.3.5 部分模块应用说明 (7)1.4 技术规格 (8)1.5 接线方法 (10)2 显示及操作 (14)2.1 面板说明 (14)2.2 参数设置流程 (15)2.3 操作方法 (16)2.3.1 设置给定值 (16)2.3.2 设置参数 (16)2.3.3 启动/停止 (16)2.3.4 自整定AT (17)3 参数功能 (18)3.1参数锁与现场参数 (18)3.2完整参数表 (19)3.3 特殊功能补充说明 (29)3.3.1 单相移相触发输出 (29)3.3.2 上电时免除报警功能 (29)3.3.3 给定值切换 (29)3.3.4 通讯功能 (30)3.3.5 温度变送器／电流给定器 (30)1 概述1.1 主要特点●输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。

●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。

●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。

●人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。

●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。

●“发烧”级硬件设计，整机除开关电源部分采用一只高压电解电容外，其余均采用钽电容或陶瓷电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围。

●通过ISO9001质量认证和CE认证，在质量、抗干扰能力及安全标准方面达到国际水准。

注意事项●本说明书介绍的是V7.5版的AI-518型AI人工智能温度控制器，本说明书介绍的功能有部分可能不适合其他版本仪表。
