TCP系列 智能温度控制仪使用说明书首先感谢你选用赫明产品，CH系列是公司潜心研发的普及型智能温度控制仪。
它是以计算机芯片作为主控单元，采用多重数字滤波电路、干扰自动恢复、PID控制及自整定等功能。
产品具有测量精度高、控温准确稳定、抗干扰能力强、操作简单等优点、此款仪表适应性广、性价比极高。
产品符合《Q/320401HBD001-2000XMT系列PID智能温度调节仪》标准的要求□ 产品编制说明CH □ □ □ □ □ □ □ □ □ □ □（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）□ 尺寸单位：毫米□ 面板各部分说明1、设定键2、左移键3、设定值加键4、设定值减键5、设定值窗口6、采样值窗口7、输出指示灯 8、报警1指示灯 9、报警2指示灯□操作1、在PID参数设定方式，每按一次（SET）键，将按顺序显示下表参数，但是根据订货规格，有些参数可能不出现，初始值也可能有所不同。
2、如需位式控制，请修改下列参数为Pv＝0 Dv＝下回差值，SPv＝0（无需回差值，则Dv＝0）2、自整定的准确使用控温精度对仪表而言关键是PID的参数要选择合理，但由于各种加热对象差异很大，PID参数也相差甚大，对非专业人士，可以通过自整定来达到较为理想的控温较果。
在参数自整定之前，先确定该控制系统是否允许在位式控制状态下（控制量是0%或100%）工作，若不允许，PID参数就须采用手工设置。
本仪表自整定的专家经验公式是根据自整定启动后的两次过冲幅值及自整定过程所用的时间经过运算后得出来的，因此启动自整定时测量值越是小于设定值，则自整定的效果越理想。
自整定过种中不要有异常的扰动（如负载的变化，打开箱门）和修改相关的参数（如测量值）的情况。
自整定给出的参数在某些情况下可能并不是最佳的，因此用户在某些使用过程中还须在此基础上进一步修改。
3、PID参数的手工整定当系统因环境温度变化很多或系统本身的差别造成系统控温达不到使用要求时，可依以下几种情况对PID参数进行调节，以达到使用要求：a)当系统在比例带范围内加热很少而又要冲温时，应增大比例带P。
AI-526/526P型人工智能温度控制器使用说明书(V8.3)目录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (5)1.3.1 模块插座功能定义 (5)1.3.2 常用模块型号 (6)1.3.3 模块安装更换 (8)1.3.4 模块的电气隔离 (8)1.3.5 部分模块应用说明 (9)1.4 技术规格 (10)1.5 接线方法 (12)2 显示及操作 (19)2.1 盘装表面板说明 (19)2.2 D7/E7导轨表面板说明 (20)2.3 显示状态 (21)2.4 操作方法 (22)2.4.1 设置参数 (22)2.4.2 快捷操作功能 (22)3 参数功能 (24)3.1自定义参数表 (24)3.2完整参数表 (25)3.3 特殊功能补充说明 (37)3.3.1 单相移相触发输出 (37)3.3.2 上电时免除报警功能 (37)3.3.3 给定值切换／外部程序控制按钮 (37)3.3.4 通讯功能 (38)3.3.5 温度变送器／程序给定发生器 (38)4 程序控制（仅适用AI-526P型） (39)4.1 功能及概念 (39)4.2 程序编排 (41)4.2.1 斜率模式 (41)4.2.2 平台模式 (42)4.2.3 时间设置 (43)4.2.4 给定值设置 (44)4.2.5 运行多条曲线时程序的编排方法 (44)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
AI-526/526P型人工智能温度控制器使用说明书(V8.3)目录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (5)1.3.1 模块插座功能定义 (5)1.3.2 常用模块型号 (6)1.3.3 模块安装更换 (8)1.3.4 模块的电气隔离 (8)1.3.5 部分模块应用说明 (9)1.4 技术规格 (10)1.5 接线方法 (12)2 显示及操作 (19)2.1 盘装表面板说明 (19)2.2 D7/E7导轨表面板说明 (20)2.3 显示状态 (21)2.4 操作方法 (22)2.4.1 设置参数 (22)2.4.2 快捷操作功能 (22)3 参数功能 (24)3.1自定义参数表 (24)3.2完整参数表 (25)3.3 特殊功能补充说明 (37)3.3.1 单相移相触发输出 (37)3.3.2 上电时免除报警功能 (37)3.3.3 给定值切换／外部程序控制按钮 (37)3.3.4 通讯功能 (38)3.3.5 温度变送器／程序给定发生器 (38)4 程序控制（仅适用AI-526P型） (39)4.1 功能及概念 (39)4.2 程序编排 (41)4.2.1 斜率模式 (41)4.2.2 平台模式 (42)4.2.3 时间设置 (43)4.2.4 给定值设置 (44)4.2.5 运行多条曲线时程序的编排方法 (44)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
AI-519型人工智能温度控制器使用说明书(V7.5)S081-04目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 技术规格 (7)1.4 接线方法 (9)2 显示及操作 (15)2.1 面板说明 (15)2.2 D7/E7导轨表面板说明 (16)2.3 参数设置流程 (16)2.4 操作方法 (18)3 参数功能 (20)3.1参数锁与现场参数 (20)3.2完整参数表 (21)1 概述1.1 主要特点●输入可自由选择热电偶、热电阻、电压及电流，内含非线性校正表格，无需校正，测量精确稳定。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●具备手动/自动无扰动切换功能及上电软启动功能。
●采用宇电公司新一代0.2%高精度电流输出模块X3/X5，大大提高了变送及调节输出精度。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。
●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，多种面板外型尺寸，具备50Hz/60Hz电源频率及℃/℉单位选择功能。
●“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验测试。
●通过ISO9001质量认证和CE认证，在质量、抗干扰能力及安全标准方面达到国际水准。
注意事项●仪表在使用前应根据其输入、输出规格及功能要求来正确设置参数。
只有配置好参数的仪表才能投入使用。
1.2 型号定义AI-519仪表硬件采用了先进的模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。
模块可以与仪表一起购买也可以分别购买，自由组合。
仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。
智科电子智能温度控制器使用说明书型号：TK40版本号：V 1.12010.4.6中国.四川德阳智科电子有限公司目录概述设备技术参数操作键说明控制过程说明菜单数码管显示定义维修和保养德阳智科电子一、概述智能温度控制器是为了解决单个风幕机独立工作而开发设计的控制器，是保证集成式加热器能在-35℃—60℃的低温环境下，能安全可靠运行而设计的一个重要附助控制设备。
该控制器最大的优点在于，风幕机的启停温度可以通过人工进行设置，独特的全开放式用户自设定界面,双线联机使用具备各自独立启动，在上电的瞬间，同时联机的几台控制器将通过“抢答”的形式来逐个启动控制器，这是本控制器改进后的亮点。
用户在使用TK40温度智能控制器时请仔细阅读本说明书及集成式加热器系统说明书，并严格按照说明书要求进行操作、检查、安装和维护。
二、设备技术参数1、ZK40温度智能控制器电源：12V 50HZ2、测量范围：-60℃—150℃3、测量精度：±1字4、分辨率：0.1字5、显示方式：测量值显示发光二极管工作状态显示6、使用环境：环境温度：-40℃—80℃工作温度：-35℃—60℃相对湿度：≤85RH7、结构：标准卡入式8、重量：250g三、操作键说明31、温度显示数码管在正常情况下，该4位数码管显示实际检测到的温度数值，此时对应的菜单代码为L002、菜单显示数码管在正常情况下，该3位数码管显示L00，代表意思是：上面4位数码管显示的是温度（以数值形式显示）或则显示“Erro”（故障）3、返回按键（BACK）：在参数设后，按下该键，3位菜单数码管将返回到正常状态“L00”；当4位数码管显示“Erro”时，在排除外部所有电气故障时，按下该键将一键清除内部故障锁存，控制器进入正常工作模式。
4、向上按键（UP）：在设定参数值时，该键用来增加数值；在进行菜单翻页时，该键用来上翻。
德阳智科电子5、向下按键（DOWN）：在设定参数时，该键用来减少数值；在进行菜单翻页时，该键用来下翻。

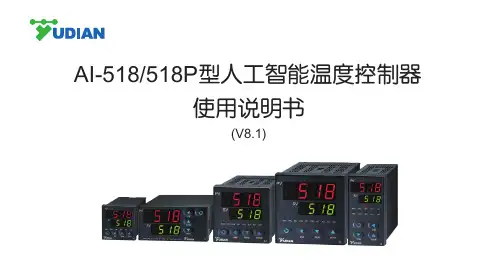

AI-518/518P型人工智能温度控制器使用说明书(V8.1) 版权所有（C）1994-2014目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (5)1.3.1 模块插座功能定义 (5)1.3.2 常用模块型号 (6)1.3.3 模块安装更换 (8)1.3.4 模块的电气隔离 (8)1.3.5 部分模块应用说明 (9)1.4 技术规格 (10)1.5 接线方法 (12)2 显示及操作 (18)2.1 面板说明 (18)2.2 显示状态 (18)2.2 显示状态 (19)2.3 操作方法 (20)2.3.1 设置参数 (20)2.3.2 快捷操作功能 (20)3 参数功能 (22)3.1自定义参数表 (22)3.2完整参数表 (23)3.3 特殊功能补充说明 (35)3.3.1 单相移相触发输出 (35)3.3.2 上电时免除报警功能 (35)3.3.3 给定值切换／外部程序控制按钮 (35)3.3.4 通讯功能 (36)3.3.5 温度变送器／程序给定发生器 (36)4 程序控制（仅适用AI-518P型） (37)4.1 功能及概念 (37)4.2 程序编排 (39)4.2.1 斜率模式 (39)4.2.2 平台模式 (40)4.2.3 时间设置 (41)4.2.4 给定值设置 (42)4.2.5 运行多条曲线时程序的编排方法 (42)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
智科电子智能温度控制器使用说明书型号： TK40版本号： V 1.12010.4.6中国.四川德阳智科电子有限公司目录概述设备技术参数操作键说明控制过程说明菜单数码管显示定义维修和保养一、概述智能温度控制器是为了解决单个风幕机独立工作而开发设计的控制器，是保证集成式加热器能在-35℃—60℃的低温环境下，能安全可靠运行而设计的一个重要附助控制设备。
该控制器最大的优点在于，风幕机的启停温度可以通过人工进行设置，独特的全开放式用户自设定界面,双线联机使用具备各自独立启动，在上电的瞬间，同时联机的几台控制器将通过“抢答”的形式来逐个启动控制器，这是本控制器改进后的亮点。
用户在使用TK40温度智能控制器时请仔细阅读本说明书及集成式加热器系统说明书，并严格按照说明书要求进行操作、检查、安装和维护。
二、设备技术参数1、ZK40温度智能控制器电源：12V 50HZ2、测量范围：-60℃—150℃3、测量精度：±1字4、分辨率：0.1字5、显示方式：测量值显示发光二极管工作状态显示6、使用环境：环境温度：-40℃—80℃工作温度：-35℃—60℃相对湿度：≤85RH7、结构：标准卡入式8、重量：250g三、操作键说明1、温度显示数码管在正常情况下，该4位数码管显示实际检测到的温度数值，此时对应的菜单代码为L002、菜单显示数码管在正常情况下，该3位数码管显示L00，代表意思是：上面4位数码管显示的是温度（以数值形式显示）或则显示“Erro”（故障）3、返回按键（BACK）：在参数设后，按下该键，3位菜单数码管将返回到正常状态“L00”；当4位数码管显示“Erro”时，在排除外部所有电气故障时，按下该键将一键清除内部故障锁存，控制器进入正常工作模式。
4、向上按键（UP）：在设定参数值时，该键用来增加数值；在进行菜单翻页时，该键用来上翻。
5、向下按键（DOWN）：在设定参数时，该键用来减少数值；在进行菜单翻页时，该键用来下翻。
AI-519型人工智能温度控制器使用说明书(V8.3)目录1概述 (1)1.1主要特点 (1)1.2型号定义 (2)1.3技术规格 (7)1.4接线方法 (9)2显示及操作 (16)2.1面板说明 (16)2.2D71/E71导轨表面板说明 (17)2.3参数设置流程 (17)2.4操作方法 (19)3参数功能 (21)3.1参数锁与现场参数 (21)3.2完整参数表 (22)1概述1.1主要特点●输入可自由选择热电偶、热电阻、电压及电流，内含非线性校正表格，无需校正，测量精确稳定。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●具备手动/自动无扰动切换功能及上电软启动功能。
●采用宇电公司新一代0.2%高精度电流输出模块X3/X5，大大提高了变送及调节输出精度。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。
●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，多种面板外型尺寸，具备50Hz/60Hz电源频率及℃/℉单位选择功能。
●“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验测试。
●通过ISO9001质量认证和CE认证，在质量、抗干扰能力及安全标准方面达到国际水准。
注意事项●仪表在使用前应根据其输入、输出规格及功能要求来正确设置参数。
只有配置好参数的仪表才能投入使用。
1.2型号定义AI-519仪表硬件采用了先进的模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。
模块可以与仪表一起购买也可以分别购买，自由组合。
仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。
SL-5000\6000智能型温度调节器使用说明一、各参数意义说明二、各功能参数详细说明1.怎样设置主输出控制值：在正常工作状态下您只要按一下功能键（SET）0.5秒，下排显示窗的某一位数字开始闪烁。
此时您只要轻按加数键∧或减数键∨和移位键＜，即可进行仪表规定量程范围内任意值的设定。
当下排显示窗的数字变成您所需要的数值后，再按一下功能键（SET）键，此时设置的数值将保存仪表中，并将按您此时设置得主控制数值进行自动控制调节“AL1”符号，下显示窗显示为上限或上偏差报警值。
您可用∧或∨和＜来改变AL1或AL2的下显示窗的报警值。
2.怎样设置仪表为二位式并正确设置HY回差值：首先将仪表进入到参数功能，选择参数P，将P设置为0时，仪表按二位式控制。
在位式控制中，必须有一个合适的回差值HY(又称开关差或不灵敏区)。
回差过小将导致交流接触器动作频繁而降低寿命。
回差过大将导致被控值的波动变大，在此场合（如空调室温度控制），可利用回差值的设置，使被控值稳定在范围内。
在一般情况下，回差值的设定为全量程的0.3%为合适。
回差值在设定得上下平均分配，即回差之中值等于主回路的设定值。
3.怎样选定PID参数：P：比例带设定。
当温度有规律波动（系统震荡）时，应增大P值，当温度无规律飘动时，应减少P值。
对过超调大的系统应适当加大P值的设定。
反之减少。
I:积分时间设定。
积分时间的增加有助于减小系统的超温，但过大的积分时间将导致对干扰的过分敏感。
D:微分时间。
微分时间的增加有助于减小系统的超温，但过大的微分时间将导致对干扰的过分敏感。
T：控制周期。
当系统的升降温速率比较快时，应减小T。
一般来说，T越小，系统控温越好，但过小的T将影响继电器寿命。
一般来说P为30，I为180，D为30,对继电器来说T为20几秒左右，对固态输出T为2秒左右，对模拟量输出T为0.5秒左右。
4.怎样修正传感器引起的误差：您只要根据仪表的设定程序，在参数设定程序中，当上排显示窗口出现“SC”符号时，即可按∧或∨和＜来修正下排窗口的数值，完成后，按一下“SET”键即可（仪表出厂时为0）5.怎样使用自整定功能：PID参数的合适与否，关系到实际的控温效果，对于普通用户来说手动试凑PID参数是件十分繁琐的事情。
基于AI人工智能技术的PID算法，轻松实现精准控制AI人工智能调节在外部条件达到要求下，可实现±0.01℃的超高精密温度控制，保障控制目标实现的同时提升温控系统整体控制品质。
传统PID控制AI人工智能调节︵℃︶温度时间（分）AI人工智能调节技术宇电AI人工智能技术可自动识别不同场景如改变给定值、纯滞后延迟、额外扰动、开炉门、意外断电等多种现场场景并模拟专家思路调整PID控制器的工作状态，在多种不同应用场合均能实现无超调和无欠调的精确控制。
0.01℃精准控制效果新型单回路仪表也可拥有2组输入，在仪表内部构成串级控制回路，智能温差整定技术使得串级仪表的调试工作和普通单回路PID仪表的一样简单，遇到复杂控制对象也能轻松应对。
SV MV PV2PV1MV 主控PID 调节器副控PID 调节器测控对象定标串级控制智能温差整定技术︵℃︶温度时间（分）经典AT自整定时间AAT快速自整定时间AAT先进快速自整定除经典的AT自整定功能外，全新开发出AAT先进快速自整定功能，能在设备通电升温时分析升温曲线计算PID参数，无需如传统AT那样来回振荡，大大节约设备调试时间。
︵℃︶温度时间（分）恒温段降温段升温段曲线拟合技术消除超调现象功能强大的程序控制及曲线拟合技术程序型仪表具备多段程序控制功能,可实现任意斜率的升/降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并允许在程序的控制运行中随时修改程序;采用具备曲线拟合功能的Al人工智能调节算法，能获得光滑平顺的曲线控制效果。
可备份存储10组50段程序，具有多组程序段选择功能。
允许根据给定值SV的大小自动切换两组PID参数。
定制A/D芯片，硬件性能强悍高精度，低温漂，提供高效节能体验长达2年严格测试，打造出新一代更高性能及更高可靠性产品可提供0.05~0.3级测量精度产品，全面满足不同精度要求的客户使用，宇电全新产品按测量精度不同等级而应用5~25ppm/℃的低温漂电阻，测量值的温漂漂移比本公司以往同级产品改善了20%以上。
CD、CH、CB系列ST8000系列智能温度调节仪操作手册简介CD、CH、CB系列(ST-8000)智能能温度控制器是采用专用微处理器的多功能调节仪表，它采用开关电源和表面贴装技术（SMT），因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可以通过简单的操作而获得良好的效果。
主要技术指标●输入各种热电偶（TC）、热电偶（RTD）标准电流电压信号（见输入类型表）●精度测量精度：±0.5%FS冷端补偿误差：±2℃（0~50℃范围内可软件修正）分辨力：14Bit采样周期：0.5See●显示过程值（PV）、设定值（SV）、：-1999~+9999输出、报警、自整定状态指示：LED●控制输出1．电流输出：DC 0~10mA，4~20mA（RL<500Ω）2．电压输出：DC 0~5V，1~5V（RL>10K）3．继电器输出：触点容量250VAC 3A（阻性负载）4．电压脉冲输出：0~12V（适用于固态继电器SSR）5．可控硅SCR输出：过零触发或移相触发（阻性负载）6．报警功能输出：最多二组输出，12种模式输出触点容量：250VAC 3A（阻性负载）●设定范围设定值（SV）：同量程（PV）比例带（P）：0~全量程（设0时为ON/OFF控制）积分时间（I）：0~3600Sec（设0时无积分作用）微分时间（D）：0~3600Sec（设0时无积分作用）比例周期：1~100Sec位式控制输出滞环宽度：1~100℃（或其它PV单位）●其它1．绝缘电阻：>50M（500VDC）2．绝缘强度：1500VAC/1分钟3．功耗：<10VA4．使用环境：0~50℃，30~85%RH的无腐蚀性气体的场合5．重量：约0.5Kg（C900 STA）外型、按装开孔及接线●外型及开孔尺寸外形尺寸●接线图（有特殊订货以仪表本身接线图为准）●型号命名*1自主较正功能不能用于W.A类型。
智科电子智能温度控制器使用说明书型号：TK40版本号：V 1.12010.4.6中国.四川德阳智科电子有限公司目录概述设备技术参数操作键说明控制过程说明菜单数码管显示定义维修和保养德阳智科电子一、概述智能温度控制器是为了解决单个风幕机独立工作而开发设计的控制器，是保证集成式加热器能在-35℃—60℃的低温环境下，能安全可靠运行而设计的一个重要附助控制设备。
该控制器最大的优点在于，风幕机的启停温度可以通过人工进行设置，独特的全开放式用户自设定界面,双线联机使用具备各自独立启动，在上电的瞬间，同时联机的几台控制器将通过“抢答”的形式来逐个启动控制器，这是本控制器改进后的亮点。
用户在使用TK40温度智能控制器时请仔细阅读本说明书及集成式加热器系统说明书，并严格按照说明书要求进行操作、检查、安装和维护。
二、设备技术参数1、ZK40温度智能控制器电源：12V 50HZ2、测量范围：-60℃—150℃3、测量精度：±1字4、分辨率：0.1字5、显示方式：测量值显示发光二极管工作状态显示6、使用环境：环境温度：-40℃—80℃工作温度：-35℃—60℃相对湿度：≤85RH7、结构：标准卡入式8、重量：250g三、操作键说明31、温度显示数码管在正常情况下，该4位数码管显示实际检测到的温度数值，此时对应的菜单代码为L002、菜单显示数码管在正常情况下，该3位数码管显示L00，代表意思是：上面4位数码管显示的是温度（以数值形式显示）或则显示“Erro”（故障）3、返回按键（BACK）：在参数设后，按下该键，3位菜单数码管将返回到正常状态“L00”；当4位数码管显示“Erro”时，在排除外部所有电气故障时，按下该键将一键清除内部故障锁存，控制器进入正常工作模式。
4、向上按键（UP）：在设定参数值时，该键用来增加数值；在进行菜单翻页时，该键用来上翻。
德阳智科电子5、向下按键（DOWN）：在设定参数时，该键用来减少数值；在进行菜单翻页时，该键用来下翻。
AI-526/526P型人工智能温度控制器使用说明书(V8.3)目录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (5)1.3.1 模块插座功能定义 (5)1.3.2 常用模块型号 (6)1.3.3 模块安装更换 (8)1.3.4 模块的电气隔离 (8)1.3.5 部分模块应用说明 (9)1.4 技术规格 (10)1.5 接线方法 (12)2 显示及操作 (19)2.1 盘装表面板说明 (19)2.2 D7/E7导轨表面板说明 (20)2.3 显示状态 (21)2.4 操作方法 (22)2.4.1 设置参数 (22)2.4.2 快捷操作功能 (22)3 参数功能 (24)3.1自定义参数表 (24)3.2完整参数表 (25)3.3 特殊功能补充说明 (37)3.3.1 单相移相触发输出 (37)3.3.2 上电时免除报警功能 (37)3.3.3 给定值切换／外部程序控制按钮 (37)3.3.4 通讯功能 (38)3.3.5 温度变送器／程序给定发生器 (38)4 程序控制（仅适用AI-526P型） (39)4.1 功能及概念 (39)4.2 程序编排 (41)4.2.1 斜率模式 (41)4.2.2 平台模式 (42)4.2.3 时间设置 (43)4.2.4 给定值设置 (44)4.2.5 运行多条曲线时程序的编排方法 (44)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
注意事项●本说明书介绍的是V8.3的AI-526/526P型人工智能PID温度控制器，本说明书介绍的功能有部分可能不适合其他版本仪表。
仪表的型号及软件版本号在仪表上电时会在显示器上显示出来，用户使用时应注意不同型号和版本仪表之间的区别。
务必请用户仔细阅读本说明书，以正确使用及充分发挥本仪表的功能。
●AI仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。
1.2 型号定义AI系列仪表硬件采用了先进的模块化设计。
AI-526/526P仪表最多允许安装5个模块，输出、报警、通讯及其他功能均可按需求选择相应的模块，模块可以与仪表一起购买也可以分别购买，自由组合。
仪表的输入方式可自由设置为热电偶、热电阻和线性电压（电流）， AI-526/526P型仪表型号共由9部分组成，例如：AI－526 A N X3 L3 N S4 － 24VDC －(F2)①②③④⑤⑥⑦⑧⑨这表示一台仪表：①基本功能为AI-526型；②面板尺寸为A型（96×96mm）；③辅助输入（MIO）没有安装模块；④主输出（OUTP）安装线性电流输出模块；⑤报警ALM安装L5双路继电器触点输出模块；⑥辅助输出（AUX）没有安装模块；⑦通讯接口（COMM）装有自带隔离电源的光电隔离型RS485通讯接口S4；⑧仪表供电电源为24VDC 电源；⑨扩充输入规格为F2型（辐射式高温温度计）；以下为仪表型号中9个部分的含义。
①表示仪表基本功能AI-526（0.25级精度的经济型温控器，AI人工智能调节技术，多种报警模式及变送、通讯等功能）AI-526P（在AI-526基础上增加30段时间程序控制功能）②表示仪表面板尺寸规格A 面板96×96mm，开口92×92mm，插入深度为100mmA2 在A基础上增加25段4级亮度光柱显示功能，面板96×96mm，开口92×92mm，插入深度为100mmB 面板160×80mm（宽×高），横式，开口152×76mm，插入深度为100mmC 面板80×160mm（宽×高），竖式，开口76×152mm，插入深度为100mmC3 在C基础上增加50段2级亮度光柱显示功能，其余同C面板D 面板72×72mm，开口68×68mm，插入深度为95mmD2 面板48×48mm，开口45×45mm，插入深度为95mmD5 宽度仅为22.5mm，DIN导轨安装模式，可外接E8键盘及显示器进行设置及操作D6 面板48×48mm，开口45×45mm，插入深度为95mmD7 宽度仅为22.5mm，DIN导轨安装模式，特制双排LED显示，带按键操作，电源与通讯采用插拔总线端子 E 面板48×96mm（宽×高），开口45×92mm，插入深度为100mmE2 在E基础上增加25段4级亮度光柱显示功能，面板48×96mm，开口45×92mm，插入深度为100mmE5 尺寸48×96（宽×高），DIN导轨安装模式，可外接E8键盘及显示器进行设置及操作E7 宽度仅为22.5mm，DIN导轨安装模式，特制双排LED显示，带按键操作F 面板96×48mm（宽×高），开口92×45mm，插入深度为100mm③表示仪表辅助输入（MIO）安装的模块规格：可安装I2、I4、K3、V等模块，N表示没有安装，下同。
④表示仪表主输出（OUTP）安装的模块规格：可安装L1、L2、L4、W1、W2、G、K1、K3、X3、X5等模块。
⑤表示仪表报警（ALM）安装的模块规格：可安装L0、L2、L3、L4、W1、W2、G等模块。
⑥表示仪表辅助输出（AUX）安装的模块规格：可安装L0、L1、L2、L3、L4、W1、W2、G、K1、X3、X5等模块。
⑦表示仪表COMM模块位置安装的模块规格：可安装S、S4、V等模块。
⑧表示仪表供电电源：不写表示使用100~240VAC电源，24VDC表示使用20-32VDC或AC电源。
⑨表示仪表扩充的分度表规格（如没有，则不写），AI-526/526P已存储了常用的热电偶、热电阻输入规格（详见后文技术规格），但如果使用以上规格以外的输入信号，允许用户扩充一种输入规格。
注1：本仪表采用自动调零及数字校准技术的免维护型仪表，计量检定时若超差，通常对仪表内部进行清洁及干燥即可解决问题，万一干燥和清洁无法恢复精度，应将此仪表视同故障仪表送回厂方检修；注2：凡需要返修的仪表，务必请写明故障现象及原因，以保证能获得正确而全面的修复。
1.3 模块使用1.3.1 模块插座功能定义AI-526/526P仪表具备5个可选装的功能模块插座（D尺寸为3个，即OUTP、AUX及COMM/AL1；D2尺寸为2个，即OUTP、COMM/AUX），通过安装不同的模块，可实现不同类型的输出规格及功能要求。
辅助输入（MIO）：可安装带24V电源输出的电流输入模块I4，使仪表能直接输入2线制变送器或4~20mA信号；或安装I2开关量输入模块（事件输入），使仪表能利用外部开关实现给定值SP1/SP2的切换（定点控制），或实现控制运行/停止功能等等；与OUTP一起安装K3模块，可实现可控硅三相过零触发输出等。
主输出（OUTP）：作为ON-OFF、标准PID调节、AI人工智能APID调节的输出；也可作为测量值或给定值变送输出。
安装L1或L4模块为继电器触点输出；安装X3或X5模块可实现0-20mA/4-20mA/0-10mA线性电流输出；安装G 模块可实现SSR电压输出；安装W1或W2可实现可控硅无触点开关输出。
报警（ALM）：安装L0或L2可作为一路常开+常闭继电器报警输出（AL1），或安装L3作为二路常开继电器报警输出（AL1+AL2）。
辅助输出（AUX）：在同时需要加热/致冷双输出的控制场合，AUX位置可安装X3、X5、L1、L4、G、W1、W2等模块作为调节器第二输出；在不需要作为第二输出的场合可安装L0、L2或L3继电器作为报警输出。
也可安装R模块（RS232C接口）实现与计算机通讯功能。
通讯接口（COMM）：可安装S或S4模块（RS485通讯接口）用于与计算机通讯，也可安装电压输出模块给外部传感器供电。
1.3.2 常用模块型号N （或不写）没有安装模块。
L0 大容量大体积继电器常开+常闭触点开关输出模块（模块容量：30VDC/2A，250VAC/2A,适合报警用）。
L1 大容量大体积继电器常开触点开关输出模块（模块容量：30VDC/2A，250VAC/2A）。
L2 小容量小体积继电器常开+常闭触点开关输出模块（模块容量：30VDC/1A，250VAC/1A，适合报警用）。
L3 双路大容量大体积继电器常开触点开关输出模块(容量：30VDC/2A，250VAC/2A)。
L4 大容量小体积继电器常开+常闭触点开关输出模块（模块容量：30VDC/2A，250VAC/2A）。
W 1/W 2 可控硅无触点常开式（W2为常闭式）输出模块（容量：100~240VAC/0.2A，“烧不坏”特点）。
G 固态继电器驱动电压输出模块（12VDC /30mA）。
G5 双路固态继电器驱动电压输出模块。
K1/K3 单路/三路“烧不坏”可控硅过零触发输出模块（每路可触发5~500A双向或二个反并联的单向可控硅）。
K5/K6 单路220VAC/380VAC “烧不坏”单路可控硅移相触发输出模块（可触发5~500A双向或二个反并联的单向可控硅）。
X3光电隔离的可编程线性电流输出模块。
X5 自带隔离电源的光电隔离型可编程线性电流输出模块。
S 光电隔离RS485通讯接口模块。
S1 光电隔离RS485通讯接口模块（用仪表内部24V隔离电源）。
S4 自带隔离电源的光电隔离RS485通讯接口模块。
R 光电隔离的RS232C通讯接口模块。
V24／V12／V10 隔离的24V/12V/10V直流电压输出，可供外部变送器或其它电路使用，最大电流50mA。
I2 开关量/频率信号输入接口，可用于外部开关接点或频率信号输入，含12VDC电源输出供外部传感器使用。
I4 模拟量4~20mA/0~20mA输入接口，含24VDC/25mA电源输出供二线制变送器使用。
SL D6规格专用的光电隔离的RS485通讯带单路继电器常开触点输出模块，通讯使用仪表内部12VDC电源1.3.3 模块安装更换模块可根据用户订货时的要求，在仪表交货前就安装好，并正确设置了相应的参数。
