滚动轴承基础知识与特征讲解

滚动轴承的结构及特点选型滚动轴承是一种常见的机械轴承，广泛应用于各种机械设备中。

它主要由内圈、外圈、滚动体和保持架组成。

滚动体在内外圈之间滚动，从而减少了轴与孔的摩擦，实现了高效的旋转运动。

滚动轴承具有以下特点：1.承载能力高：滚动轴承采用滚珠或滚子作为滚动体，与滑动轴承相比，滚动轴承的接触面积较小，因此承载能力更高。

2.摩擦小：滚动轴承的滚动摩擦比滑动摩擦小很多，可以减少能量损失，提高效率。

3.转速高：由于滚动摩擦小，滚动轴承适用于高速运转的设备。

4.寿命长：滚动轴承的滚动体和保持架的设计可以均匀分布载荷，减少了滚动体和内外圈的磨损，从而延长了使用寿命。

5.维护便捷：滚动轴承的结构简单，易于安装和维护。

在选型滚动轴承时，首先要根据实际应用需求确定轴承的基本参数，如运转速度、载荷类型和大小、工作环境等。

然后根据这些参数选择合适的轴承型号，满足工作条件要求。

以下是滚动轴承的选型过程：1.轴承尺寸和轴承类型选择：根据工作条件计算所需承载载荷、速度要求和轴向负载等参数，并按照这些参数在轴承手册中找出合适的轴承尺寸和类型。

2.轴承载荷计算：根据实际工作载荷计算出所需载荷的大小和方向，以确定轴承的额定负荷能力。

3.轴承额定寿命计算：根据实际工作条件和预期寿命要求，计算轴承的额定寿命。

4.轴承选择：结合轴承尺寸、额定负荷能力和寿命要求，选择适当的轴承型号。

5.轴承安装和维护：根据轴承的安装和使用指南进行正确的安装和维护，以确保轴承的正常运行。

总之，滚动轴承具有高承载能力、低摩擦、高转速和长寿命等特点，在机械设备中有着广泛应用。

在选型滚动轴承时，需要根据实际应用需求确定轴承的基本参数，并根据这些参数选择合适的轴承型号。

正确的选型和维护能够确保轴承的正常运行和延长使用寿命。

滚动轴承基础知识轴承有滑动轴承和滚动轴承两种，它们的作用是支持轴旋转及承受轴上的载荷。

由于滚动轴承的摩擦阻力小，所以在生产中使用比较广泛。

滚动轴承是标准组件，由专门的工厂生产，需用时可根据要求确定型号，选购即可。

在设计机器时，不必画滚动轴承的零件图，只要在装配图中按规定画出即可。

一、滚动轴承的种类滚动轴承的种类有很多，但他们的结构大致相似，一般由四个元件组成，如图13－38所示。

滚动轴承按其受力方向可分为三类：1. 向心轴承--主要承受径向力，如图13－38a所示深沟球轴承。

2. 推力轴承--只承受轴向力，如图13－38b所示推力球轴承。

3. 向心推力轴承--同时承受径向和轴向力，如图13－38c所示圆锥滚子轴承。

图13－38 滚动轴承二、滚动轴承的代号滚动轴承的种类很多。

为了便于选用，国家标准规定用代号来表示滚动轴承。

代号能表示出滚动轴承的结构，尺寸，公差等级和技术性能等特性。

滚动轴承代号用字母加数字组成。

完整的代号包括前置代号、基本代号和后置代号三部分。

基本代号表示轴承的基本类型，结构和尺寸，是轴承代号的基础。

1. 基本代号的组成基本代号由轴承类型代号，尺寸系列代号和内径代号三部分自左至右顺序排列组成。

（1）类型代号类型代号用数字或字母。

数字和字母含义见表13－6。

表13-6 滚动轴承的类型代号类型代号有的可以省略。

双列角接触球轴承的代号"0"均不写；调心轴承的代号"1"有时亦可省略。

区分类型的另一重要标志是标准号，每一类轴承都有一个标准编号，例如，双列角接触球轴承标准编号为GB/T 296－1994；调心球轴承标准编号为GB/T 281－1994。

（2）尺寸系列代号尺寸系列代号由轴承的宽（高）度系列代号（一位数字）和直径系列代号（一位数字）左右排列组成。

它反映了同种轴承在内圈孔径相同时内、外圈的宽度，厚度的不同及滚动体大小不同。

显然，尺寸系列代号不同的轴承其外廓尺寸不同，承载能力也不同。

滚动轴承基础知识一、轴承的定义轴承按功能定义是指：在轴承座孔（两者通常有相对运动）之间起支承作用而传递负荷，起定位作用而限制轴对于座孔（有时是座孔对于轴）的轴向位移的一种应用非常广泛的机械零件。

二、滚动轴承的结构1,一般由套圈（内圈和外圈或紧圈和活圈），滚动体和保持架构成。

2,内、外圈或紧、活圈之间装有若干滚动体，通过保持架将滚动体保持一定的间隔，进行圆滑的滚动。

但有不带内圈、外圈或保持架的轴承，但滚动轴承必须具有滚动体。

3, 滚动体分为钢球和滚子两大类, 滚子又称滚柱,其按形状不同可分为圆柱滚子、滚针、圆锥滚子、球面滚子等.三、滚动轴承的分类滚动轴承按其承受负荷方向可分为向心轴承和推力轴承，按滚动体的种类，可分为球轴承和滚子轴承。

（见附表P16）此外还有外球面球轴承，关节轴承等。

四、滚动轴承的结构特点（一），深沟球轴承俗称“0”类轴承，也叫向心深沟球轴承。

位于内圈、外圈上的滚道，呈略大于滚动球半径的半径圆弧横断面。

除开式（无密封圈、无防尘盖）之外，还有加钢板防尘盖的轴承，加橡胶密封圈的轴承，或者在外圈的外径上附有止动环的轴承，多采用钢板冲压保持架。

（二）调心球轴承俗称“1”类轴承，又称双列调心球轴承。

一般有两列钢球，内圈有两条滚道，外圈的滚道呈球面。

（三）圆柱滚子轴承俗称“2”类轴承，与深沟球轴承轴承相比，用圆柱形滚子代替钢球，用直母线滚道代替球沟，内、外圈可分离。

（四）调心滚子轴承俗称“3”类轴承，又称双列调心滚子轴承。

在有两条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子（球面滚子）的轴承。

（五）滚针轴承俗称“4”类轴承.滚针轴承中组装有许多长度为其直径3倍～10倍的细长滚针。

（六）角接触球轴承俗称“6”类轴承，又称向心推力球轴承。

基本结构有一对套圈，一列钢球，一个保持架。

（七）圆锥滚子轴承俗称“7”类轴承，圆锥滚子作为滚动体组装在轴承中，由内圈的大挡边引导。

因是分离式，内圈和外圈可分别拆卸。

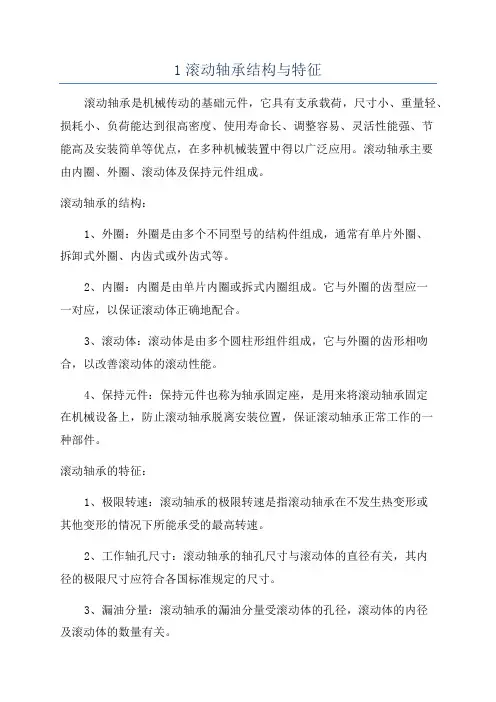

1滚动轴承结构与特征
滚动轴承是机械传动的基础元件，它具有支承载荷，尺寸小、重量轻、损耗小、负荷能达到很高密度、使用寿命长、调整容易、灵活性能强、节
能高及安装简单等优点，在多种机械装置中得以广泛应用。

滚动轴承主要
由内圈、外圈、滚动体及保持元件组成。

滚动轴承的结构：
1、外圈：外圈是由多个不同型号的结构件组成，通常有单片外圈、
拆卸式外圈、内齿式或外齿式等。

2、内圈：内圈是由单片内圈或拆式内圈组成。

它与外圈的齿型应一
一对应，以保证滚动体正确地配合。

3、滚动体：滚动体是由多个圆柱形组件组成，它与外圈的齿形相吻合，以改善滚动体的滚动性能。

4、保持元件：保持元件也称为轴承固定座，是用来将滚动轴承固定
在机械设备上，防止滚动轴承脱离安装位置，保证滚动轴承正常工作的一
种部件。

滚动轴承的特征：
1、极限转速：滚动轴承的极限转速是指滚动轴承在不发生热变形或
其他变形的情况下所能承受的最高转速。

2、工作轴孔尺寸：滚动轴承的轴孔尺寸与滚动体的直径有关，其内
径的极限尺寸应符合各国标准规定的尺寸。

3、漏油分量：滚动轴承的漏油分量受滚动体的孔径，滚动体的内径
及滚动体的数量有关。

滚动轴承基本知识一、滚动轴承的主要功能：在保证轴承有足够寿命条件下，用以支承旋转（或摆动）零件，传递负荷，减少运动副之间的摩擦，使之旋转（或摆动）灵活。

二、对轴承的基本要求：能够满足工作条件所要求的负荷、转速、工作精度、动态性能（噪声、振动）、环境温度和使用寿命。

三、滚动轴承的基本结构：由内圈、外圈、滚动体和保持架（俗称四大件）组成。

内圈与轴、外圈与轴承座孔装配在一起。

当内圈或外圈为旋转套圈时采用的是紧配合，不是旋转套圈时采用的是过渡配合。

滚动体（钢球、滚子或滚针）是滚动轴承的核心零件，当内外圈相对转动时，滚动体在内外圈的滚道之间滚动。

滚动体的形状、大小和数量直接影响轴承的负荷能力和使用性能。

保持架能够使滚动体均匀分布、引导滚动体旋转及改善轴承内部润滑性能。

四、滚动轴承的材料套圈和滚动体材料必须具有的特性：接触疲劳强度高；硬度高；纯洁度高；耐磨性好；组织稳定性好；机械加工性能好。

常用的轴承材料（套圈和滚动体）：高碳鉻轴承钢：GCr15 、GCr15SiMn 等含鉻合金钢，热处理硬度一般为60 ～65HRC 。

是目前使用最广泛的轴承材料。

渗碳轴承钢：20CrMo 、20CrNiMo 等，渗碳热处理后表面硬度一般为59 ～64HRC ，心部硬度一般为30 ～45HRC 。

韧性好，能够承受较大冲击负荷。

保持架根据要求可以采用08 # 或10 # 钢板冲压保持架、HPb59-1 黄铜实体保持架、GRPA66 工程塑料保持架等。

五、滚动轴承的基本类型六、轴承的游隙滚动轴承的径向游隙系指一个套圈固定不动，而另一个套圈在垂直于轴承轴线方向，由一个极端位置移动到另一个极端位置的移动量。

轴承游隙的选择正确与否，对机械运转精度、轴承寿命、摩擦阻力、温升、振动与噪声等都有很大的影响。

如对向心轴承游隙的选择过小时，则会使承受负荷的滚动体个数增多，接触应力减小，运转较平稳，但是，摩擦阻力会增大，温升也会提高。

反之，则接触应力增大，振动大，而摩擦阻力减小，温升低。

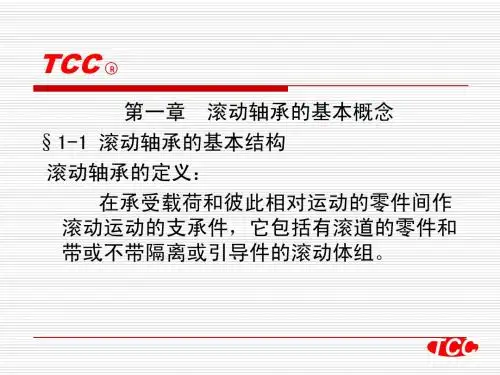

滚动轴承知识滚动轴承的知识第一节滚动轴承的基本结构以滑动轴承为基础发展起来的滚动轴承，其工作原理是以滚动摩擦代替滑动摩擦，一般由两个套圈，一组滚动体和一个保持架所组成的通用性很强、标准化、系列化程度很高的机械基础件。

由于各种机械有着不同的工作条件，对滚动轴承在负荷能力、结构和使用性能等方面都提出了各种不同要求。

为此，滚动轴承需有各式各样的结构。

但是，最基本的结构是由内圈、外圈、滚动体和保持架所组成。

各种零件在轴承中的作用分别是：对于向心轴承，内圈通常与轴紧配合，并与轴一起运转，外圈通常与轴承座或机械壳体孔成过渡配合，起支承作用。

但是，在某些场合下，也有外圈运转，内圈固定起支承作用或者内圈、外圈都同时运转的。

对于推力轴承，与轴紧配合并一起运动的称轴圈，与轴承座或机械壳体孔成过渡配合并起支承作用的称座圈。

滚动体（钢球、滚子或滚针）在轴承内通常借助保持架均匀地排列在两个套圈之间作滚动运动，它的形状、大小和数量直接影响轴承的负荷能力和使用性能。

保持架除能将滚动体均匀地分隔开以外，还能起引导滚动体旋转及改善轴承内部润滑性能等作用。

第二节滚动轴承的分类1．按滚动轴承结构类型分类(1) 轴承按其所能承受的载荷方向或公称接触角的不同，分为：1) 向心轴承----主要用于承受径向载荷的滚动轴承，其公称接触角从0到45。

按公称接触角不同，又分为：径向接触轴承----公称接触角为0的向心轴承：向心角接触轴承----公称接触角大于0到45的向心轴承。

2) 推力轴承----主要用于承受轴向载荷的滚动轴承，其公称接触角大于45到90。

按公称接触角不同又分为：轴向接触轴承----公称接触角为90的推力轴承：推力角接触轴承----公称接触角大于45但小于90的推力轴承。

(2) 轴承按其滚动体的种类，分为：1) 球轴承----滚动体为球：2) 滚子轴承----滚动体为滚子。

滚子轴承按滚子种类，又分为：圆柱滚子轴承----滚动体是圆柱滚子的轴承，圆柱滚子的长度与直径之比小于或等于3 ；滚针轴承----滚动体是滚针的轴承，滚针的长度与直径之比大于3，但直径小于或等于5mm; 圆锥滚子轴承----滚动体是圆锥滚子的轴承; 调心滚子轴承一一滚动体是球面滚子的轴承。

最全滚动轴承基本知识汇总滚动轴承一般由内圈、外圈、滚动体和保持架四部分组成。

内圈的作用是与轴相配合并与轴一起旋转；外圈作用是与轴承座相配合，起支撑作用；滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间，其形状大小和数量直接影响着滚动轴承的使用性能和寿命；保持架能使滚动体均匀分布，防止滚动体脱落，引导滚动体旋转起润滑作用。

一、滚动轴承特征1、专业化轴承零件加工中，大量采用轴承专用设备。

如钢球加工采用磨球机、研磨机等设备。

专业化的特点还体现在轴承零件的生产上，如专业生产钢球的钢球公司、专业生产微型轴承的微型轴承厂等。

2、先进性由于轴承生产的大批量规模要求，使得其使用先进的机床、工装和工艺成为可能。

如数控机床、三爪浮动卡盘及保护气氛热处理等。

3、自动化轴承生产的专业化为其生产自动化提供了条件。

在生产中大量采用全自动、半自动化专用和非专用机床，且生产自动线逐步推广应用。

如热处理自动线及装配自动线等。

二、按结构类型分类滚动轴承按照结构可分为：深沟球轴承，滚针轴承，角接触轴承，调心球轴承，调心滚子轴承，推力球轴承，推力调心滚子轴承，圆柱滚子轴承，圆锥滚子轴承，带座外球面球轴承等等。

1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。

它主要用于承受径向载荷，也可承受一定的轴向载荷。

当轴承的径向游隙加大时，具有角接触轴承的功能，可承受较大的轴向载荷。

应用于汽车，拖拉机，机床，电机，水泵，农业机械，纺织机械等。

2、滚针轴承滚针轴承装有细而长的滚子（滚子长度为直径的3~10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。

根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内.外滚动表面，为保持载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度.加工精度和表面和表面质量应与轴承套圈的滚道相仿。

滚动轴承基本知识培训一、滚动轴承的基本结构滚动轴承主要由外圈、内圈、滚动体（球体、圆柱体或圆锥体）、保持架和密封圈等部件组成。

外圈和内圈在轴向上安装，并通过滚动体和保持架组成滚动体的运动，以减少摩擦和支撑载荷。

密封圈用于防止灰尘、水分和其他污染物进入轴承内部，保持轴承的清洁和良好的工作环境。

二、滚动轴承的工作原理当外圈和内圈相对旋转时，滚动体会在其间滚动，从而形成滚动摩擦，减少了摩擦阻力，使轴承的运行更加顺畅。

滚动轴承的工作原理是利用滚动体与内外圈之间的接触点进行支撑和传递力量，从而实现旋转和线性运动。

三、滚动轴承的主要型号根据滚动体的类型和数目，滚动轴承可以分为深沟球轴承、圆柱滚子轴承、圆锥滚子轴承和角接触球轴承等不同型号。

每种型号的滚动轴承都有其特定的适用范围和使用场合，具体选择需要根据实际工作条件和要求来确定。

四、滚动轴承的安装注意事项1. 在安装滚动轴承时，应确保轴承和轴承座的匹配度，避免因尺寸不合适而导致安装不牢固或者损坏轴承的情况发生。

2. 在安装过程中，应避免轴承在外部受到冲击或振动，以免影响轴承的性能和寿命。

3. 安装前要确保工作环境干净整洁，避免灰尘和异物进入轴承，影响轴承的正常运转。

4. 在将滚动轴承安装到轴上之前，应将轴与轴孔的表面进行清洁，以确保轴承和轴的连接紧密可靠，避免因为不良的安装而损坏了轴承。

五、滚动轴承的维护与保养1. 滚动轴承在使用过程中，应定期进行润滑及保养工作，确保轴承表面光滑、无损伤，减少磨损和摩擦。

2. 轴承的润滑剂要选用适当的润滑脂或润滑油，并在规定的时间内进行加注和更换，以确保轴承的正常运行。

3. 定期对轴承进行检查和维护，及时发现和解决问题，可以延长轴承的使用寿命。

六、滚动轴承的常见故障及解决方法1. 运转异常：可能是轴承安装不当、润滑不足或者轴承内部损坏等原因所致，应及时停机检查，找出故障原因并进行修复。

2. 运行噪音大：可能是轴承内部损坏或者润滑不良导致的，可以通过更换轴承或者进行润滑添加的方式来进行解决。
