一汽奥迪A4L拆解点评底盘注重空气动力学我要评论(0)我要关注2013年12月18日 00:00 来源:车讯网作者:郭磊【车讯网报道】前几天编辑遇到一个朋友,发现她对奥迪A4L的喜爱已经达到了膜拜的程度,对其表褒奖有加、但对其内一无所知。
朋友绝不允许任何人对A4L有半点的批判,状态实属“癫狂”,这是病,得治。
引用一些网友对《拆车坊》的评价,汽车市场的这些“老中医”对奥迪A4L的诊断到底怎么样呢?接下来我们就对其庖丁解牛,为大家进行详细介绍。

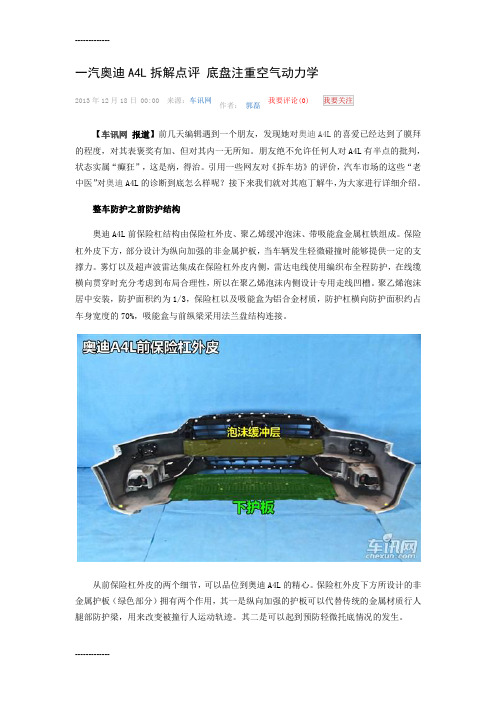

整车防护之前防护结构奥迪A4L前保险杠结构由保险杠外皮、聚乙烯缓冲泡沫、带吸能盒金属杠铁组成。
保险杠外皮下方,部分设计为纵向加强的非金属护板,当车辆发生轻微碰撞时能够提供一定的支撑力。
雾灯以及超声波雷达集成在保险杠外皮内侧,雷达电线使用编织布全程防护,在线缆横向贯穿时充分考虑到布局合理性,所以在聚乙烯泡沫内侧设计专用走线凹槽。
聚乙烯泡沫居中安装,防护面积约为1/3,保险杠以及吸能盒为铝合金材质,防护杠横向防护面积约占车身宽度的70%,吸能盒与前纵梁采用法兰盘结构连接。
从前保险杠外皮的两个细节,可以品位到奥迪A4L的精心。
保险杠外皮下方所设计的非金属护板(绿色部分)拥有两个作用,其一是纵向加强的护板可以代替传统的金属材质行人腿部防护梁,用来改变被撞行人运动轨迹。
其二是可以起到预防轻微托底情况的发生。
第二个精心设计之处,就是聚乙烯泡沫两侧为电缆走线所开设的凹槽。
以往我们拆解的众多车型中,保险杠内侧的电缆大多会用卡扣将其固定到其他零件上,或者绕过这些不好布局的位置。
更多的原因就是怕麻烦,觉得没必要。
这就好比家庭装修时电线应该如何设计,我们可以把线埋在墙内,也可以把线裸露在墙壁上。
虽然都不会影响使用,但是从布线的合理性可以看出设计源头是否精细。
很多网友看到保险杠两侧凹凸不平的“惨状”后,语重心长的说“哎~这车怎么被撞了?凹进去那么大一个坑”,在广州车展期间,也有不少观众看后与旁人断言,“这家是做二手车的,你看车都是坏的”。
奥迪A4悬架
【全新的铝制前后悬架】
广泛应用锻造铝质材料的全新5连杆前悬架为全新奥迪A4L精湛的操控表现贡献明显。
A4L的5连杆前悬包含了一根支撑杆,一根底部控制臂,两根顶部控制臂以及一根连接转向机与枢轴承壳体的横拉杆。
铝质材料的应用明显减轻簧下重量,A4L的操控变得更加直接灵活。
全新奥迪A4L优化了铝质前副车架与发动机的连接结构,使不同部件之间的力量传递更加直接而滚动噪音明显降低。
A4L的后悬架设计上使用了源于更高级别车型的梯形连杆控制束角原理;这种设计不但节省空间,而且很好的结合了运动操控和驾乘舒适。
在材质选择上,A4L的后悬架同样广泛采用铝制材料。
如梯形连杆和轮架分别采用热锻和冷锻处理的铝制材料,顶端控制臂和横向拉杆也都使用了锻造铝为原料。
不同加工工艺铝制材料的应用不仅提高了悬架系统的整体刚性,轻便的质量更是带来了灵活精准的操控表现。
此外,奥迪A4L全新设计的后轴结构能够有效抑制“刹车点头”现象,明显提高行车舒适性。
一汽-大众技术培训09 / 2005实践项目一汽-大众技术培训09 / 2005观察Audi B7培训车,评述AudiB7与AudiB6直观的不同之处09 / 2005一汽-大众技术培训⏹表面及尺寸的变化⏹拥有多种发动机可供选择 ⏹ 优异的变速器配置⏹ 前轮驱动方式和全时四驱方式( quattro ) ⏹ 动态底盘.⏹ 强有力的制动系统. ⏹ 安全系统功能得到加强 ⏹丰富多彩的标准装备. ⏹ 富有创新性的特殊装备亮 点09 / 2005一汽-大众技术培训引人注目、富有运动感的前脸• 发动机舱盖上线条清晰有力的V-型加强筋直接过渡到散热器格栅内。
• 散热器格栅两侧布置有引 人注目的大灯• 深拉成型的一体式喷涂保险杠前大灯一汽-大众技术培训09 / 2005一汽-大众技术培训⏹车轮罩上方醒目的肩部线条:⏹线条延伸至全车.⏹侧面由光线和阴影游动来产生不同效果.⏹Audi典型的外形比例(高板面、低驾驶室)⏹种类繁多的新轮辋. 动态的侧面线条09 / 200509 / 2005一汽-大众技术培训⏹ 整个尾部低矮而力量感十足⏹ 双体式车灯扁平而较宽,通过 窄条与尾部上边缘分开⏹ 能看见80 mm 排气尾管力量感十足的尾部一汽-大众技术培训Interieur仪表板和新式方向盘09 / 200509 / 2005一汽-大众技术培训轿车Audi A4 (新)Audi A4尺寸变动高 1.427 1.428 -1 长 4.586 4.548 +38 宽 1.772 1.772 0前悬934922+12后悬 1.004 976 +28轴距 2.648 2.650 -2 前轮距 1.522 1.528 -6 后轮距1.5221.526-4外形尺寸的变动(单位:mm)09 / 2005一汽-大众技术培训Design轿车 Audi A4 (新) Audi A4尺寸变动前座椅高 n. v. n. v. n. v. 前部车厢内高 976 976 0 后部车厢内高946946前部车厢内宽 1.400 1.400 0 后部车厢内宽 1.357 1.357 0 车厢内长 1.7381.738 0 膝部空间 7 24 -17 行李箱容积, l 460445+15内部尺寸的变动(单位:mm)09 / 2005一汽-大众技术培训发动机汽油发动机: 1.6 75 kW (102 PS) 2.0 96 kW (130 PS) 1.8 T120 kW (163 PS)3.0 160kW(217PS) ⏹ 2.0 TFSI 147 kW (200 PS) ⏹ 3.2 FSI 188 kW (255 PS)柴油增压发动机:1.9 TDI 85 kW (115 PS) ⏹2.0 TDI103 kW (140 PS)⏹ 2.0 TDI 103 kW (140 PS) 柴油微尘过滤器作为标准装备2.5 TDI 120 kW (163 PS) ⏹3.0 TDI150 kW (204 PS)⏹ 3.0 TDI 150 kW (204 PS) 柴油微尘过滤器作为标准装备09 / 2005一汽-大众技术培训Motoren⏹ 147 kW (200 PS) /5.100–6.000/min 。
目录实训项目一:识别悬架部件及其安装位置 (1)实训项目二:检查悬架系统及转向横拉杆 .................................................. 错误!未定义书签。
实训项目三:拆装转向盘和螺旋电缆 ......................................................... 错误!未定义书签。
实训项目四:检查及拆装减振器 ................................................................ 错误!未定义书签。
实训项目五:检查及拆装车轮轴承和轮毂总成.. (38)实训项目六:车轮检查/拆装/换位/定位/动平衡及胎压监测复位、拆装横拉杆、转向系统对中学习 ........................................................................................................... 错误!未定义书签。
1.1 实训项目一:识别转向系统、悬架系统部件及其安装位置实训目的学员重点识别以下部件:●转向系统:转向柱、转向柱调节机构、转向器、转向拉杆、球节、防尘罩、动力转向泵、液压油管、EPS电机●悬架系统:减振器、弹簧及支座、控制臂、稳定杆、滑柱总成、肘节(转向节)实训课时:2课时安全注意事项●确保车辆处于停车状态,使变速器操纵杆处于P挡或空挡,拉好驻车制动,锁住车轮●规范使用举升机,举升部位为车辆专用举升支点,机械保护装置未操作到位,严禁人员进入被举升车辆下方技术要求和标准●参考维修手册在规定时间内完成零部件识别1. 车辆6辆(各型车辆)工位说明实训安排1. 讲解与示范(20分钟)•安全注意事项及纪律要求•老师课堂以实车为例介绍转向系统、悬架系统的部件及其安装位置2. 分组练习与工位轮换(40分钟)•学员分为6组,每组一个工位,每个工位练习20分钟。
