储液器和气液分离器的选型

制冷系统作为一个整体除了四大件(压缩机、冷凝器、节流装置、蒸发器)以外还有很多附属部件，如今天要介绍的一一气液分离器。

什么是气液分离器？汽液分离器的主要作用是：在启动、运行或融霜(热泵)后制冷剂液体返回时对压缩机保护，主要是通过分离并保存回气管里的制冷剂液体来实现保护。

气液分离器对系统的低压侧提供额外的内部容积,可以暂时储存多余的制冷剂液体，并且也防止了多余制冷剂流到压缩机曲轴箱造成油的稀释。

所以它有时也称作低压储液器。

两点值得注意的是：(1)非共沸制冷剂系统中不应使用汽液分离器。

(2)冷冻油的处理由于在分离制冷剂液体过程中，冷冻油也会被分离出来并积存在气液分离器底部,所以在气液分离器出口管和底部会有一个油孔，保证冷冻油可以回到压缩，从而避免压缩机缺油。

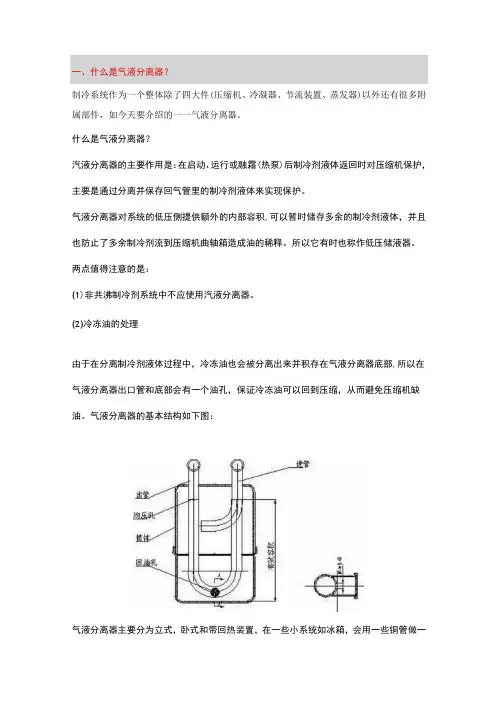

气液分离器的基本结构如下图：气液分离器主要分为立式，卧式和带回热装置，在一些小系统如冰箱，会用一些铜管做一个简单的气液分离器。

气液分离器的工作原理是带液制冷剂进入到气液分器时由于膨胀速度下降使液体分离或打在一块挡板上，从而分离出液体。

二、气液分离器VS储液器什么是储液器？什么是气液分离器？它们各自的用途是什么？1、储液器从它的名称本身含义就很清楚，是专门用来储存制冷剂液体，提供制冷系统循环所需的供液量，确保制冷系统的运行稳定而设置的。

微型制冷系统中（如家用冰箱冷柜空调，即使用毛细管节流的系统）是不会设置储液器的，只有在小型以上的制冷装置中才会设置。

2、气液分离器从它的名称本身含义也不难理解，它是气体和液体分离的装置。

同样，从装置的名称就很容易知道它的作用了,即用来防止液侬润滑油或制冷剂诙击压缩机,保证压缩机安全正常运转。

部分家用冰箱空调及以上制冷装置中都会设置,特别是在大型制冷装置中更为重要。

了解了它们各自的用途，自然就知道了它们各自的安装位置。

按照制冷工程的工艺流程，储液器必须（也只能、只有）安装在冷凝器之后，调节阀（节流阀、膨胀阀）之前。

所以采用毛细管节流方式的系统中就不存在了，根本不可能存在。

气液分离器设计论文一、气液分离器的设计原理气液分离器的设计原理主要基于两种物质之间的相态差异，通过利用气体和液体之间的密度和粘度等差异来实现分离。

在气液分离器中，气体通常通过进料管进入，然后通过分离介质展开，并在分离介质中与液体相互作用，从而实现气液分离。

二、气液分离器的设计流程1.确定物料特性：首先需要确定处理的气体和液体的特性，包括流量、压力、温度、组成等。

这些物料的特性将对分离器的设计和选择产生影响。

2.确定设备选型：根据物料特性和分离要求，选择适当的气液分离器类型，包括总体形式、入口位置、出口位置、流动路径等。

3.计算处理容量：根据物料特性和处理要求，计算出所需的处理容量，包括气体和液体的流量。

4.计算设计参数：根据物料特性和处理容量，计算出分离器的设计参数，包括分离介质的形状、尺寸、孔径等。

5.进行设备设计：根据计算得到的设计参数，进行气液分离器的详细设计，包括细节尺寸、结构布置等。

三、气液分离器的优化方法1.优化分离介质：分离介质的选择对分离效果有着重要影响，在设计中可以选择具有较好分离性能的材料，如网格结构、纤维材料等。

2.优化流动路径：流动路径的设计也会对分离效果产生影响，可以通过改变管道形状、加入隔板等方式来改善分离效果。

3.优化设备结构：设备结构的合理设计也能够提高气液分离器的效果，可以通过改变分离器的长度、直径等参数来改善分离效率。

4.优化操作参数：在实际操作中，还可以通过调整气体和液体的流量、压力、温度等操作参数来提高分离效果。

总结起来，气液分离器的设计是一个综合考虑物料特性、设备选型、处理容量和设计参数等多种因素的过程。

通过优化设计，可以提高分离效果，实现更加高效和可靠的气液分离。

气液分离器类型的1. 气液分离器类型的介绍气液分离器是一种用于将气体和液体分离的设备，广泛应用于工业生产过程中。

它的主要作用是通过不同的分离原理，将气体和液体分离开来，从而实现对气体和液体的有效处理和管理。

根据不同的设计和应用要求，气液分离器可以分为多种类型。

2. 常见的气液分离器类型在工业领域中，常见的气液分离器类型包括以下几种：2.1 重力分离器重力分离器是一种利用物料在重力作用下的沉降速度差异来实现气液分离的设备。

它通常采用垂直布置的结构，通过减小气体和液体速度差、增加分离室高度等方法，使得液滴或颗粒在分离室内沉降，从而将气体和液体分离开来。

2.2 离心分离器离心分离器是一种利用离心力来使气体和液体分离的设备。

它通过高速旋转机械部件，将气体和液体分离开来。

离心分离器具有分离效果好、设备结构简单、操作方便等优点，广泛应用于化工、制药、食品等领域。

2.3 过滤分离器过滤分离器是一种通过过滤作用将气体和液体分离的设备。

它采用滤材过滤的方式，通过不同滤材的孔径选择，将气体中的固体颗粒或液体滴聚集在滤材上，使气体和液体分离开来。

过滤分离器适用于处理小颗粒物料或需要高纯度气体的场合。

2.4 萃取分离器萃取分离器是一种通过相溶性差异将气体和液体分离开来的设备。

它通常采用萃取剂与被处理物料接触，通过物料在两相之间的传质过程，将气体和液体分离开来。

萃取分离器广泛应用于化工、石油、环保等领域中的萃取、吸收等工艺。

3. 气液分离器的选择与设计在选择和设计气液分离器时，需考虑以下几个因素：3.1 分离效果分离效果是衡量气液分离器好坏的重要指标。

不同类型的气液分离器在分离效果上有所差异，因此需要根据具体的应用要求选择适合的分离器类型。

3.2 处理能力处理能力是指气液分离器能够处理的气体和液体流量。

根据工艺的需求，需选择处理能力适当的分离器，以确保其能够满足工艺过程中的流量要求。

3.3 设备尺寸和成本设备尺寸和成本是选择和设计气液分离器时需要考虑的因素之一。

气液分离器气液分离器在热泵或制冷系统中的基本作用是分离出并保存回气管里的液体以防止压缩机液击。

因此，它可以暂时储存多余的制冷剂液体，并且也防止了多余制冷剂流到压缩机曲轴箱造成油的稀释。

因为在分离过程中，冷冻油也会被分离出来并积存在底部，所以在气液分离器出口管和底部会有一个油孔，保证冷冻油可以回到压缩，从而避免压缩机缺油。

气液分离器的基本结构见图,主要分为立式，卧式和带回热装置，在一些小系统如冰箱，会用一些铜管做一个简单的气液分离器，如图右下角。

气液分离器的工作原理是带液制冷剂进入到气液分器时由于膨胀速度下降使液体分离或打在一块挡板上，从而分离出液体。

气液分离器的设计和使用必须遵循以下原则：1．气液分离器必须有足够的容量来储存多余的液态制冷剂。

特别是热泵系统，最好不要少于充注量的50%，如果有条件最好做试验验证一下，因为用节流孔板或毛细管在制热时节流，可能会有70%的液态制冷剂回到气液分离器。

还有高排气压力，低吸气压力也会让更多的液态制冷剂进入气液分离器。

用热力膨胀阀会少一些，但也可能会有50%流到气液分离器，主要是在除霜开始后，外平衡感温包还是热的，所以制冷剂会大量流过蒸发器而不蒸发从而进入气液分离器。

在停机时，气液分离器是系统中最冷的部件，所以制冷剂会迁移到这里，所以要保证气分有足够的容量来储存这些液态制冷剂。

2．适当的回油孔及过滤网保证冷冻油和制冷剂回到压缩机。

回油孔的尺寸要尽量保证没液态制冷剂回流到压缩机，但也要保证冷冻油尽量可以回到压缩机。

如果是运行中气液分离器中存有的液态制冷剂，推荐使用直径0.040 in (1.02mm),，如果是因为停机制冷剂迁移到气液分离器推荐使用0.055 in (1.4mm)（谷轮的应用工程手册是直接给出-0.050 in -1.3 mm，并给出一般气液分离器是-3.2mm。

当然如果有条件也可能用试验优化这个尺寸，以达到最好效果。

还有过滤网，谷轮推荐使用不小于30X30目（0.6mm孔径），这里推荐使用50X60 目，这里好象有点矛盾，不过考虑到在中国空调安装的水平，特别是分体式的安装，经常会有杂质进入系统，所以用大点孔径会稳妥些。

7.8气液分离器7.8.1概述气液分离器的作用是将气液两相通过重力的作用进行气液的分离。

7.8.2设计步骤(1) 立式丝网分离器的尺寸设计 1) 气体流速(G u )的确定气体流速对分离效率是一个重要因素。

如果流速太大，气体在丝网的上部将把液滴破碎，并带出丝网，形成“液泛”状态，如果气速太低，由于达不到湍流状态，使许多液滴穿过丝网而没有与网接触，降低了丝网的效率。

气速对分离效率的影响见下图：图7-69 分离效率与气速的关系图2) 计算方法G u 5.0)(GG L G K ρρρ-= 式中G u 为与丝网自由横截面积相关的气体流速，s m / L ρ、G ρ为分别为液体和气体的密度，3/m kgG K 为常数，通常107.0=G K 3) 尺寸设计丝网的直径为5.0)(0188.0GG G u V D = 式中 G u 为丝网自由截面积上的气体流速，s m / G D 为丝网直径，m 其余符号意义同前。

由于安装的原因(如支承环约为mm 1070/50⨯)，容器直径须比丝网直径至少大l00mm,由图2.5.1-2可以快速求出丝网直径)(G D 4) 高度容器高度分为气体空间高度和液体高度(指设备的圆柱体部分)。

低液位(LL )和高液位(HL )之间的距离由下式计算：21.47DtV H L L = 式中D —容器直径,m ； L V —液体流量,h m /3； t —停留时间，min ；L H —低液位和高液位之间的距离,m ；液体的停留时间(以分计)是用邻近控制点之间的停留时间来表示的，停留时间应根据工艺操作要求确定。

气体空间高度的尺寸见下图所示。

丝网直径与容器直径有很大差别时，尺寸数据要从分离的角度来确定。

图7-70 立式丝网分离器5) 接管直径① 入口管径两相混合物的人口接管的直径应符合下式要求 Pa u GL G 15002<ρ 式中GL u ——接管内两相流速，s m /； G ρ——气相密度，3/m kg ； 由此导出25.05.03)(1002.3GG L p V V D ρ⨯+⨯⨯>-式中p D ——接管直径，m ;L V ——液体体积流量，h m /3； G V ——气体体积流量，h m /3； 其余符号意义同前。

7.8气液分离器7.8.1概述气液分离器的作用是将气液两相通过重力的作用进行气液的分离。

7.8.2设计步骤(1) 立式丝网分离器的尺寸设计 1) 气体流速(G u )的确定气体流速对分离效率是一个重要因素。

如果流速太大，气体在丝网的上部将把液滴破碎，并带出丝网，形成“液泛”状态，如果气速太低，由于达不到湍流状态，使许多液滴穿过丝网而没有与网接触，降低了丝网的效率。

气速对分离效率的影响见下图：图7-69 分离效率与气速的关系图2) 计算方法G u 5.0)(GG L G K ρρρ-= 式中G u 为与丝网自由横截面积相关的气体流速，s m / L ρ、G ρ为分别为液体和气体的密度，3/m kgG K 为常数，通常107.0=G K 3) 尺寸设计丝网的直径为5.0)(0188.0GG G u V D = 式中 G u 为丝网自由截面积上的气体流速，s m / G D 为丝网直径，m 其余符号意义同前。

由于安装的原因(如支承环约为mm 1070/50⨯)，容器直径须比丝网直径至少大l00mm,由图2.5.1-2可以快速求出丝网直径)(G D 4) 高度容器高度分为气体空间高度和液体高度(指设备的圆柱体部分)。

低液位(LL )和高液位(HL )之间的距离由下式计算：21.47DtV H L L = 式中D —容器直径,m ； L V —液体流量,h m /3； t —停留时间，min ；L H —低液位和高液位之间的距离,m ；液体的停留时间(以分计)是用邻近控制点之间的停留时间来表示的，停留时间应根据工艺操作要求确定。

气体空间高度的尺寸见下图所示。

丝网直径与容器直径有很大差别时，尺寸数据要从分离的角度来确定。

图7-70 立式丝网分离器5) 接管直径① 入口管径两相混合物的人口接管的直径应符合下式要求 Pa u GL G 15002<ρ 式中GL u ——接管内两相流速，s m /； G ρ——气相密度，3/m kg ； 由此导出25.05.03)(1002.3GG L p V V D ρ⨯+⨯⨯>-式中p D ——接管直径，m ;L V ——液体体积流量，h m /3； G V ——气体体积流量，h m /3； 其余符号意义同前。

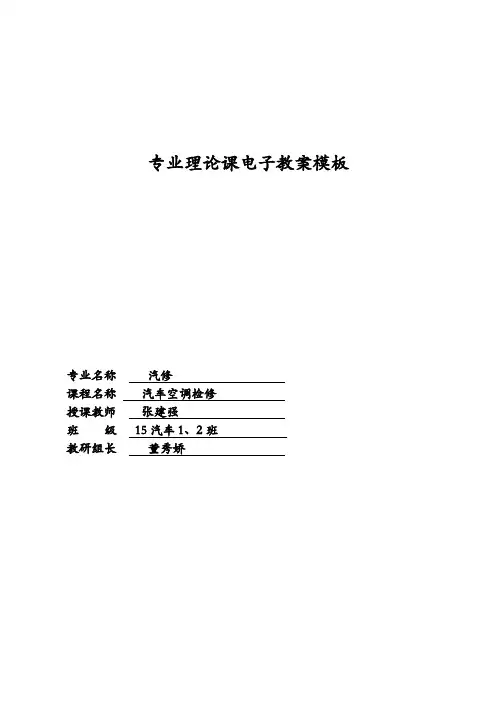

专业理论课电子教案模板
专业名称汽修
课程名称汽车空调检修
授课教师张建强
班级15汽车1、2班
教研组长董秀娇
一、组织教学
老师：上课
学生：起立
学生：老师好
老师：同学们好
老师：坐下
二、复习与导入
通过回忆循环离合器制冷系统的工作过程，逐渐导入储液罐和液气分离器的作用。

三、新授
活动6：储液干燥器及液气分离器
压缩机转速的变化将使系统中制冷剂流量发生变化；封闭的管路系统，使得实际的制冷剂流量又是固定的。

一、储液罐
储液罐在系统中的安装位置如图2-64所示。

储液罐的作用如下：
储液：具备能储存系统工质总量1/3左右的容积。

干燥:一块100cm3的XH-7分子筛在65℃时，能吸收多于100滴水。

过滤:能过滤因制造和维修而带入的微量碎屑、尘土等杂质，避免引起制冷剂流动阻塞。

液气分离：当冷凝器工作不良时，进入储液罐的制冷剂可能含有气态成份。

为保证流出的制冷剂都为液态，储液罐必须具备液气分离功能。

在储液罐顶部通常还设有视液观察玻璃，通过它可观察系统制冷剂的流动状况，并判别制冷剂量的多少及是否受到污染。

二、液气分离器
对于孔管系统采用一种名为积累器的储液器，它安装在蒸发器与压缩机之间的管路上，如图2-68所示。

又名液气分离器。

1．液气分离器结构与作用
液气分离器的结构如图2-69所示，罐内除有干燥剂、过滤器之外，。
