第五章 工艺设备选型计算 5-1-3 设备选型的相关因素

第五章 工艺设备选型计算 5-1-3 设备选型的相关因素
中国矿业大学
第五章 设备选型与计算
第一节 工艺设备选型与计算的 原则和规定
四、设备选型的Leabharlann 关因素例如筛分机的处理能力与设备安装角度、 筛孔尺寸等条件有关；脱水筛、脱介筛的处理 能力及脱水脱介效果则与筛板材质、筛孔尺寸 和开孔率等因素有关；磁选机的磁选效率则与 入料浓度、入料中的磁性物含量等条件有关； 过滤机、压滤机和浓缩机的处理能力及工艺效 果则与入料浓度、入料压力等条件有关。
中国矿业大学
第五章 设备选型与计算
第一节 工艺设备选型与计算的 原则和规定
四、设备选型的相关因素
（5）工艺布置方面的要求 设备选型的规格和台数与工艺布置的要求密
切相关，两者必须统筹考虑。例如：厂房布置 成单系统或者布置成多系统，就直接影响到设 备选型的规格和台数。而厂房拟布置工艺系统 的多少，又主要取决于分选设备的选型，其他 各作业环节的设备选型必须与之相适应。
选矿厂设计

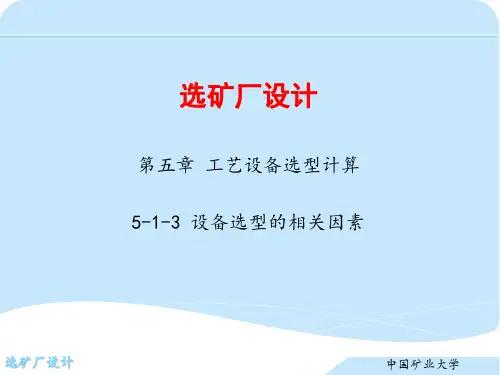

第五章 工艺设备选型计算 5-1-3 设备选型的相关因素
中国矿业大学
第五章 设备选型与计算
第一节 工艺设备选型与计算的 原则和规定
四、设备选型的相关因素
影响设备选型的因素很多，归纳为五个方面： （1）设备本身的性能及处理能力
设备本身的性能好坏对设备处理能力和工 艺效果的影响很大。例如：香蕉筛和水平直线 振动筛同属振动筛，但单位面积处理能力却不 同；
中国矿业大学
第五章 设备选型与计算
第一节 工艺设备选型与计算的 原则和规定
四、设备选型的相关因素
（2）进入设备处理的物料量和流量 有些设备的选型主要与干物料量有关，如
干法筛分机和跳汰机等；有些却与干物料量和 流量都有关，如浮选机和磁选机； （3）设备使用的相关工艺条件

GMP-第五章 设备

GMP-第五章 设备
IQ Summary reports
• • • • • • • • • •
a、设备基本资料。 b、工程图纸索引。 c、设备清单。 d、电气检查表。 e、其他公用工程检查表。 f、过滤器清单 g、与药物直接接触表面材料的检验。 h、润滑油表。 i、仪器（仪表）一览表。 j、标准操作程序/说明书/程序审阅，要求其完整、有 效、正确、符合《规范》。 • k、设备控制系统。
品质量。
（二）经改造或重大维修的设备应进行再确认，符合要求后
方可用于生产。
使用和清洁
（一）主要生产和检验设备都应有明确的操作规程，并确保 生产设备在确认的参数范围内使用。 （二）应按详细规定的操作规程清洁生产设备。清洁操作规 程中应对清洁剂的名称和配置方法、保护已清洁设备在使 用前免受污染的方法、已清洁设备最长的保存时限等进行
规定。如需对设备消毒或灭菌，还应规定消毒或灭菌的具
体方法、消毒剂的名称和配置方法。必要时，还应规定设 备生产结束至清洁前所允许的最长间隔时限。
校准
（一）应按照操作规程和校准的计划定期对生产和检验用衡器
、量具、仪表、记录和控制设备以及仪器进行校准和检查， 并保持相关记录。校准的量程范围应涵盖试剂生产和校验的 使用范围。 （二）应使用计量标准具进行校准，且所用计量标准器具均应 符合国家有关规定。校准记录应标明所用计量标准器具的名 称、标号、校准有效期和计量合格证明编号，确保记录的可
第五章 第一节
设 原
备 则

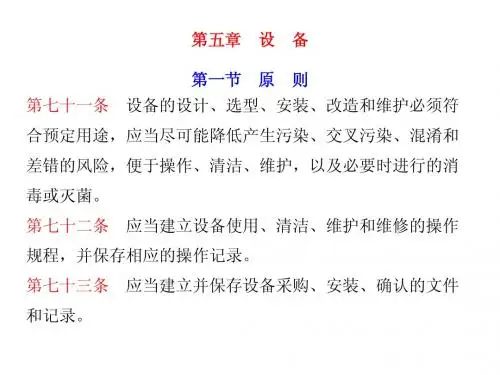

第七十一条 设备的设计、选型、安装、改造和维护必须符 合预定用途，应当尽可能降低产生污染、交叉污染、混淆和 差错的风险，便于操作、清洁、维护，以及必要时进行的消 毒或灭菌。
第七十二条 应当建立设备使用、清洁、维护和维修的操作

化工设备的选型和设计计算

化工设备的选型和设计计算
FY型耐腐蚀液下泵
DHY系列液下泵
§5.1 物料输送设备
§5.1.1 液体输送设备
其他各种类型的泵 （4）屏蔽泵
PBG型管道式 屏蔽泵
§5.1 物料输送设备
§5.1.1 液体输送设备
其他各种类型的泵 （5）隔膜泵
DBY型电动隔膜泵
QBY气动隔膜泵
§5.1 物料输送设备
§5.1.1 液体输送设备

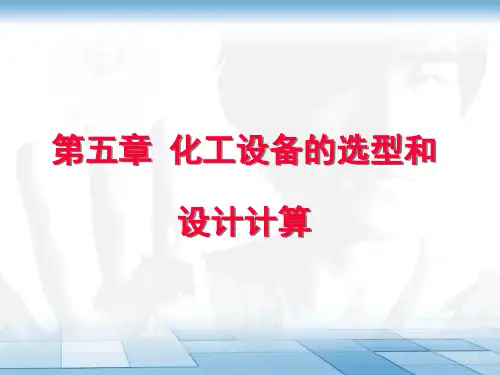

第五章 化工设备的选型和 分离设备 传质设备 化学反应器
化工设备类型： 标准设备（定型设备） 非标准设备（非定型设备 ）
工艺设备一览表：
序号
设备位号
设备名称及规格
型号
材质
操作参数
单位
数量
重量
来源
备注
温度
压力
选型和工艺设计的原则： 合理性。 先进性。 安全性。 经济性。
§5.1 物料输送设备
§5.1.1 液体输送设备
泵的选择:
（3）确定泵的安装高度。 离心泵的安装技术关键在于确定水泵安装高度。这个高度是指水源水面到水泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵铭牌或产品说明书上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下；水温20摄氏度情况下，进行试验而测定得的。它并没有考虑吸水管道配套以后的水流状况。而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。水泵安装高度不能超过计算值，否则，水泵将会抽不上水来。另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。
§5.1 物料输送设备

设备的设计与选型

设备的设计与选型
• 引进优良菌株 • 新型生化反应器
精选ppt

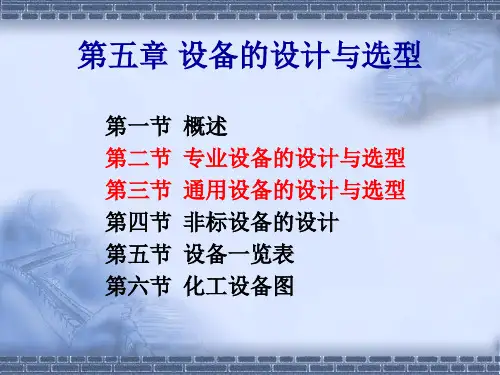

第二节 专业设备的设计与选型
• 一、专业设备设计与选型的依据 • 二、专业设备设计与选型的程序和
内容 • 三、计算选型实例
精选ppt
一、专业设备设计与选型的依据
1、工艺计算结果 成品量、物料量、汽、水、空气、冷耗量
2、工艺操作的最适外部条件 温度、压力、真空度等
Δt1=32-20=12 (℃ )
Δt2=32-27=(5℃)
Δtm=8 (℃ ) P118
换热面积(牛顿传热定律公式）
A=Q/(K×Δtm) =4.18×6000×440/(4.18×500×8)
=660(m2）
每m3发酵液每小时传给冷却器的最大热量 4.18×6000kJ/(m3h)
竖式列管式换热器K=4.18×500kJ/(m3h ℃) 精选ppt
面积
精选ppt
二、发酵设备设计与选型的内容（12）
（7）设备的传动搅拌和动力消耗的计算。 （8）设备结构的工艺设计。 （9）支撑方式的计算选型。 （10）壁厚的计算选择。 （11）材质的选择和用量的计算。 （12）其他特殊情况的考虑。
精选ppt
三、计算选型实例
• 对发酵产品要充分了解。产品之间差异大 生产特点、原料性质来源、现阶段生产水平 可能达到的技术经济指标、有效生产天数、 各个环节生产周期
精选ppt
（6）搅拌轴功率的计算
修正的迈凯尔（Michel.B.J)公式求搅拌功率， 并由此选择电机。 淀粉水解糖低浓度细菌醪，可视为牛顿流体。 1、计算Rem 2、计算不通气时搅拌功率P0 3、计算通气时的搅拌功率Pg 4、求电机功率 谷氨酸发酵按1kW/m3发酵醪，550m3装440m3 取功率大于440kW的电机

设备的设计与选型

设备的设计与选型

(二)连续操作设备生产能力、数量和容积的设计计算
设计连续操作设备的容量和主要尺寸的依据是：
(1)物料流量V(m3/s或t/s)：根据设计的生产规 模，通过计算确定的。 (2)物料在设备中的逗留时间τ(s)：取决于生产 工艺的要求。 (3)物料在设备各部位的流速ω(m/s)。
1.设备生产能力的确定
6.确定设备的主要尺寸。 7.对非标设备
应向设备专业设计人员提供设计条件和设备草图， 明确设备的类型、材质、基本设计参数等。
提出对设备的维修、安装要求，支撑要求及其他要 求（如防爆口、人孔、手孔、卸料口、液面计接口等）。
8.编制工艺设备一览表。
第二节 专业设备的设计与选型
一、专业设备设计与选型的依据
式中 100——发酵罐容积(t) 70％——填充系数 15％——发酵初糖浓度(还原糖) 48％——发酵转化率 80％——提取率 112％——精制收率 1％——染菌率
100×70％×15％×48％×80％×112％ ×(1-1%)
=4.47 t／(罐·批)
2.设备容积的计算
Va
=
V0 t 24N j
第二节 通用设备的设计与选型
通用设备很多，主要：
（1）液体输送设备——各种泵； √
（2）气体输送设备——风机、压缩机、真空 泵；
（3）固体输送设备——各种给料机械设备、 气体输送设备。
原料豆 粕粉
水、碱
碱性蛋 白溶液
萃取灌 离心机
豆渣
盐酸 酸沉灌
水、碱
蛋白泥
离心机
中和灌
乳清水
灭菌
闪蒸
包装
成品
喷雾干燥
（1）由工艺计算确定的成品量、物料量、耗 汽量、 耗水量、耗风量、耗冷量等。 （2）工艺操作的最适外部条件。 （3）设备的构造类型和性能。

GMP第五章-设备

▪ 第七十六条 应当选择适当的清洗、清洁设备，并防止这类设 备成为污染源。
▪ 第七十七条 设备所用的润滑剂、冷却剂等不得对药品或容器 造成污染，应当尽可能使用食用级或级别相当的润滑剂。
第二节 设计和安装
▪ 第七十八条 生产用模具的采购、验收、保管、维护、发放及 报废应当制定相应操作规程，设专人专柜保管，并有相应记录。
第五节 校 准
问题：是不是意味着一定要清洗完毕就马上烘干？采用空 调加大通风干燥方式是否符合此条？
答：物品应该在清洗后干燥，干燥后再存放。干燥可采用 压缩空气吹千、烘干、通风等方式，不推荐采取空调加大通风 干燥方式。空调加大通风干燥方式耗时长，干燥效果不理想。
点评：清洗完毕的设备应及时干燥，以防微生物滋生以及 水或溶剂、清洗剂对设备的腐蚀、氧化，干燥一般采用烘干、 压缩空气吹干的方式。通过通风的方式干燥，应考察干燥的时 间较长造成的不良影响。
在分装粉针生产线设计中，目前国内的做法是“一拖二、一 拖三，一拖五”，即1条洗瓶、烘瓶线后接2台、3台、5台粉针 分装机，就把一个批次分成了几个亚批；输送空瓶和压塞瓶的 轨道有交叉；造成级区较大，气流组织的均一性难以保证。但 如果按欧美国家一对一的做法，我国大部分分装粉针都是抗生 素，出厂价较低，成本过不去，这个矛盾很突出，设计院和生 产厂都非常为难。
问题：本节的要求如何掌握理解？ （1）制式设备，制药设备厂商基本都能够按照上述要求 （材质、计量、润滑、清洗等）生产。 （2）特殊需求设备，需要制药企业与设备厂商共同开发， 首要的是，药品生产企业要提出明确的《用户需求》。
第三节 维护和维修
▪ 第七十九条 设备的维护和维修不得影响产品质量。
▪ 第八十条 应当制定设备的预防性维护计划和操作规程，设备 的维护和维修应当有相应的记录。

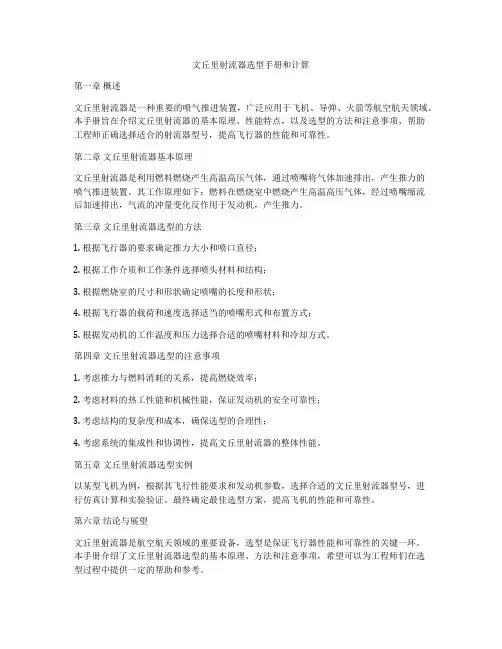

文丘里射流器选型手册和计算

文丘里射流器选型手册和计算第一章概述文丘里射流器是一种重要的喷气推进装置，广泛应用于飞机、导弹、火箭等航空航天领域。

本手册旨在介绍文丘里射流器的基本原理、性能特点，以及选型的方法和注意事项，帮助工程师正确选择适合的射流器型号，提高飞行器的性能和可靠性。

第二章文丘里射流器基本原理文丘里射流器是利用燃料燃烧产生高温高压气体，通过喷嘴将气体加速排出，产生推力的喷气推进装置。

其工作原理如下：燃料在燃烧室中燃烧产生高温高压气体，经过喷嘴缩流后加速排出，气流的冲量变化反作用于发动机，产生推力。

第三章文丘里射流器选型的方法1. 根据飞行器的要求确定推力大小和喷口直径；2. 根据工作介质和工作条件选择喷头材料和结构；3. 根据燃烧室的尺寸和形状确定喷嘴的长度和形状；4. 根据飞行器的载荷和速度选择适当的喷嘴形式和布置方式；5. 根据发动机的工作温度和压力选择合适的喷嘴材料和冷却方式。

第四章文丘里射流器选型的注意事项1. 考虑推力与燃料消耗的关系，提高燃烧效率；2. 考虑材料的热工性能和机械性能，保证发动机的安全可靠性；3. 考虑结构的复杂度和成本，确保选型的合理性；4. 考虑系统的集成性和协调性，提高文丘里射流器的整体性能。

第五章文丘里射流器选型实例以某型飞机为例，根据其飞行性能要求和发动机参数，选择合适的文丘里射流器型号，进行仿真计算和实验验证。

最终确定最佳选型方案，提高飞机的性能和可靠性。

第六章结论与展望文丘里射流器是航空航天领域的重要设备，选型是保证飞行器性能和可靠性的关键一环。

本手册介绍了文丘里射流器选型的基本原理、方法和注意事项，希望可以为工程师们在选型过程中提供一定的帮助和参考。

计算字数： 608 字本文共计单词: 6065 字（包括标点符号和空格）。

设备选型

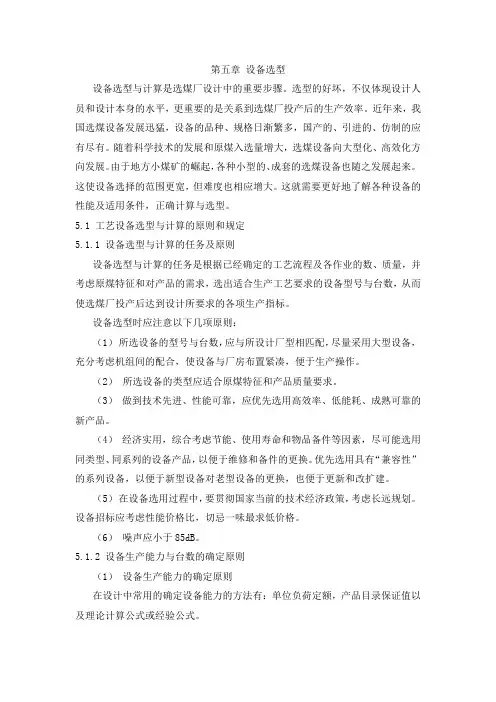

第五章设备选型设备选型与计算是选煤厂设计中的重要步骤。

选型的好坏，不仅体现设计人员和设计本身的水平，更重要的是关系到选煤厂投产后的生产效率。

近年来，我国选煤设备发展迅猛，设备的品种、规格日渐繁多，国产的、引进的、仿制的应有尽有。

随着科学技术的发展和原煤入选量增大，选煤设备向大型化、高效化方向发展。

由于地方小煤矿的崛起，各种小型的、成套的选煤设备也随之发展起来。

这使设备选择的范围更宽，但难度也相应增大。

这就需要更好地了解各种设备的性能及适用条件，正确计算与选型。

5.1 工艺设备选型与计算的原则和规定5.1.1 设备选型与计算的任务及原则设备选型与计算的任务是根据已经确定的工艺流程及各作业的数、质量，并考虑原煤特征和对产品的需求，选出适合生产工艺要求的设备型号与台数，从而使选煤厂投产后达到设计所要求的各项生产指标。

设备选型时应注意以下几项原则：（1）所选设备的型号与台数，应与所设计厂型相匹配，尽量采用大型设备，充分考虑机组间的配合，使设备与厂房布置紧凑，便于生产操作。

（2）所选设备的类型应适合原煤特征和产品质量要求。

（3）做到技术先进、性能可靠，应优先选用高效率、低能耗、成熟可靠的新产品。

（4）经济实用，综合考虑节能、使用寿命和物品备件等因素，尽可能选用同类型、同系列的设备产品，以便于维修和备件的更换。

优先选用具有“兼容性”的系列设备，以便于新型设备对老型设备的更换，也便于更新和改扩建。

（5）在设备选用过程中，要贯彻国家当前的技术经济政策，考虑长远规划。

设备招标应考虑性能价格比，切忌一味最求低价格。

（6）噪声应小于85dB。

5.1.2 设备生产能力与台数的确定原则（1）设备生产能力的确定原则在设计中常用的确定设备能力的方法有：单位负荷定额，产品目录保证值以及理论计算公式或经验公式。

①单位负荷定额单位负荷定额是根据现场相似设备在较长时期使用过程中，取得的经验统计数据。

它比较接近实际，多数情况下较为可靠。

第五章物料衡算,能量衡算及设备工艺计算与选择


补充说明1: 生化反应器工艺设计的要点 （a）反应器选型
确定反应器的结构类型、操作方式、 传递和流动方式等。
一般可根据酶或细胞中生化反应的动力学 特性来选择合适的反应器形式； 结合动力学和反应器两方面特性来确定操 作方式和优化的操作设计等。
反应器工艺设计的要点
（b）设计反应器的结构、确定各种结构参数。
由于分子在不停地做着无规则热运动而具有的内动能．它 与物体的温度有关（温度是分子平均动能的标志）． 分子间存在相互作用力，分子间具有由它们的相对位置决 定的势能，这就是分子内势能．它和物体的体积有关．
补充说明：能量的形式和概念
4.热量（Q） 温度不同的两物体相接触或靠近，热量从热（温 度高）的物体向冷（温度低）的物体流动，这种 由于温度差而引起交换的能量，称为热量。
2.任务
参见P104 主要是确定车间内所有工艺设备的台数、型式和主 要尺寸。
（二）设备设计与选型的原则
物料衡算是设备选型的根据，而设备选型则要符 合工艺的要求。 设备选型是保证产品质量的关键和体现生产水平 的标准，又是工艺布置的基础，并且为动力配电， 水、汽用量计算提供依据。
选型原则 如下（P104书上为8点）：
注意： 第一，热量是一种能量的形式，是传递过程中的 能量形式； 第二，一定要有温度差或温度梯度，才会有热量 的传递。
补充说明：能量的形式和概念
5.功（W） 功是力与位移的乘积。 在化工中常见的有体积功（体系体积变化 时，由于反抗外力作用而与环境交换的 功）、流动功（物系在流动过程中为推动 流体流动所需的功）以及旋转轴的机械功 等。
如：混合物分离过程(超滤)
说明
对于连续不稳定过程，由于该过程内物料 量及组成等随时间而变化，因此，物料衡 算式须写成以时间为自变量的微分方程， 表示体系内在某一瞬时的平衡。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

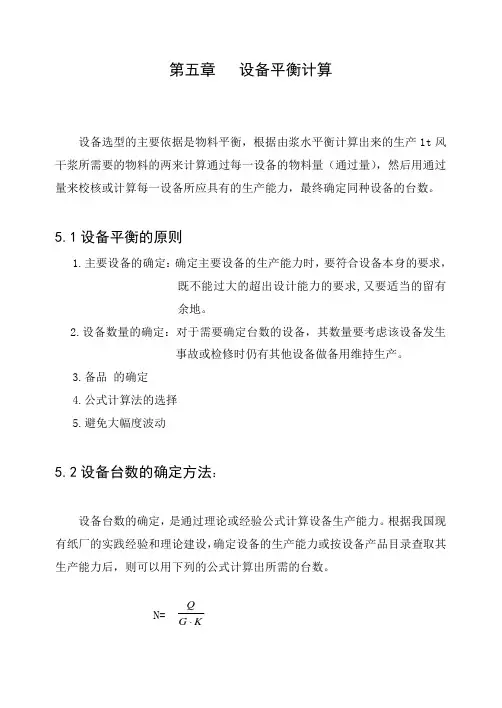

第五章设备平衡计算设备选型的主要依据是物料平衡，根据由浆水平衡计算出来的生产1t风干浆所需要的物料的两来计算通过每一设备的物料量（通过量），然后用通过量来校核或计算每一设备所应具有的生产能力，最终确定同种设备的台数。
