旋风分离器的工作原理与选型

旋风分离器工作原理旋风分离器是一种常用的气固分离设备，主要用于将气体中的固体颗粒分离出来。

它利用气体旋转和离心力的作用，将固体颗粒从气体中分离出来，从而实现气固分离的目的。

下面将详细介绍旋风分离器的工作原理。

1. 基本结构旋风分离器主要由进气口、旋风管、集料室和排料口组成。

进气口通常位于旋风分离器的顶部，气体通过进气口进入旋风分离器。

旋风管是旋风分离器的核心部件，它呈圆锥形，通过其内部的导流板使气体形成旋转流动。

集料室位于旋风管的底部，用于采集分离出的固体颗粒。

排料口用于排出未被分离的气体。

2. 工作原理当气体通过进气口进入旋风分离器时，由于进气口的设计，气体味形成一个旋转的气流。

这个旋转气流会在旋风管内部形成一个旋涡。

由于旋涡的存在，气体中的固体颗粒会受到离心力的作用，被迫向旋风管的壁面挪移。

在固体颗粒受到离心力的作用下，它们会沿着旋风管壁面向下运动，并最终落入集料室中。

在集料室中，固体颗粒会被采集起来，而未被分离的气体则会通过排料口排出旋风分离器。

3. 影响分离效果的因素旋风分离器的分离效果受到多种因素的影响，包括气体流速、固体颗粒的大小和密度、旋风管的尺寸和形状等。

首先，气体流速对分离效果有较大影响。

当气体流速较低时，离心力较小，固体颗粒容易随着气流通过旋风分离器而未被分离。

而当气体流速较高时，离心力增大，固体颗粒更容易受到离心力的作用而被分离出来。

其次，固体颗粒的大小和密度也会影响分离效果。

较小的固体颗粒更容易受到离心力的作用而被分离出来，而较大的固体颗粒则可能会难以被分离。

此外，较轻的固体颗粒也更容易受到气流的影响而被带走。

最后，旋风管的尺寸和形状也会对分离效果产生影响。

普通来说，旋风管的内径越小，离心力越大，分离效果越好。

而旋风管的形状也会影响气流的旋转情况，从而影响分离效果。

4. 应用领域旋风分离器广泛应用于工业生产中的气固分离过程。

例如，在石油化工行业中，旋风分离器常用于分离炼油过程中产生的气体中的固体颗粒。

旋风式磁选分离
旋风式磁选分离是一种利用磁场和气流的复合作用实现磁性颗粒与非磁性颗粒分离的工艺方法。

其基本原理是利用磁场的作用，使磁性颗粒受到磁力作用而吸附在分离器内壁或管道内壁上，而非磁性颗粒则不受磁力作用，在气流的带动下被排出分离器。

旋风式磁选分离器的结构和工作原理类似于普通旋风除尘器，只是在分离器的内壁或管道内壁上加装了永磁体或电磁铁，以产生磁场。

当含磁性颗粒的物料通过分离器时，磁性颗粒在磁场的作用下被吸附在分离器内壁上，而非磁性颗粒则被气流带动并从分离器的顶部排出。

旋风式磁选分离的优点包括结构简单、操作方便、处理量大、分离效率高、节能环保等。

同时，该方法还可以与其他物理或化学方法结合使用，以进一步提高分离效率和准确性。

旋风式磁选分离技术在冶金、煤炭、环保等领域得到了广泛应用，尤其在煤炭和钢铁企业的除尘和物料提纯方面发挥了重要作用。

同时，随着环保要求的提高和资源利用率的提升，该技术的应用前景将更加广阔。

旋风分离器工作原理旋风分离器是一种常用的固体-气体分离设备，广泛应用于石油、化工、环保等行业。

它通过利用气体流体力学原理，将固体颗粒从气体流中分离出来，实现了气固两相的有效分离。

旋风分离器的工作原理可以简单概括为以下几个步骤：1. 进料和旋转：气体和固体颗粒混合物通过进料口进入旋风分离器。

进料口通常位于分离器的顶部，并与分离器内部的旋转装置相连。

旋转装置通过旋转产生离心力，使气体和固体颗粒在分离器内部形成旋涡状流动。

2. 离心力作用：由于旋转装置的作用，气体和固体颗粒在分离器内部形成旋涡状流动。

由于固体颗粒的质量较大，受到离心力作用，会向分离器的外壁靠拢。

3. 分离效应：在旋涡状流动的过程中，由于离心力的作用，固体颗粒会沿着分离器的壁面下沉，形成一个固体颗粒层。

而气体则在固体颗粒层的上方继续旋转，并沿着分离器的中心轴向上升。

4. 出料：当气体旋转到分离器顶部时，通过出料口排出。

而固体颗粒则会在分离器底部的出料口处被采集和排出。

旋风分离器的工作原理基于气体和固体颗粒在旋转过程中的不同受力情况。

由于离心力的作用，固体颗粒受到向外的力，而气体受到向内的力。

这种力的不平衡导致了气固两相的分离。

旋风分离器的工作原理还受到一些因素的影响，包括气体流速、固体颗粒的密度和大小、分离器的尺寸和形状等。

合理设计和选择这些因素可以提高旋风分离器的分离效率。

旋风分离器的应用非常广泛。

在石油行业，它常用于油气分离、油水分离和油气井测试等过程中。

在化工行业，它常用于颗粒物的分离和回收。

在环保行业，它常用于粉尘和污染物的去除。

此外，旋风分离器还可以与其他设备结合使用，如过滤器、除尘器等，以进一步提高分离效果。

总之，旋风分离器是一种基于气体流体力学原理的固体-气体分离设备。

通过利用离心力的作用，将固体颗粒从气体流中分离出来。

它的工作原理简单而有效，广泛应用于各个行业中的气固两相分离过程。

旋风分离器工作原理
旋风分离器是一种常用的粉尘分离设备，广泛应用于工业生产过程中的粉尘处理和空气净化领域。

其工作原理基于离心力和重力的作用，通过旋转气流的方式将粉尘颗粒从气体中分离出来。

旋风分离器主要由进气口、旋风筒、出料口和排气口等组成。

当气体通过进气口进入旋风筒时，由于旋风筒内部的特殊结构设计，气流开始产生旋转运动。

在旋转运动的过程中，气流中的粉尘颗粒受到离心力的作用，被迫向外部壁面移动。

由于粉尘颗粒的质量较大，受到离心力的作用后，会沿着旋风筒的壁面向下滑动，并最终通过出料口排出旋风筒。

而相对较轻的气体则在旋风筒的中心部分继续向上流动，并通过排气口排出旋风分离器。

旋风分离器的分离效果主要取决于其内部的设计结构和气流速度。

一般来说，较高的气流速度和合理的设计结构可以提高分离效果。

在旋风筒的设计中，通常会设置导流板或导流环等装置，用于引导气流的旋转运动，增加离心力的作用。

此外，旋风分离器还可以通过调节进气口和排气口的尺寸来控制气流速度和分离效果。

当气流速度较高时，分离效果会更好，但同时也会增加能耗。

因此，在实际应用中，需要根据具体的粉尘处理要求和经济性考虑来确定最佳的工作参数。

总结起来，旋风分离器通过利用离心力和重力的作用，将气体中的粉尘颗粒从气流中分离出来。

其工作原理简单有效，适用于各种粉尘处理和空气净化场合。

在实际应用中，需要根据具体要求和经济性考虑来选择合适的旋风分离器，并调节工作参数以达到最佳的分离效果。

旋风分离器的工作原理
旋风分离器是一种常见的气固分离设备，它的工作原理基于离心力的作用。

它用于将气体中的固体颗粒分离出来，常用于粉尘、灰尘等固体颗粒的分离。

旋风分离器的工作原理如下：
1. 气流进入旋风分离器：气流和固体颗粒混合进入旋风分离器的进料口。

2. 旋转气流的产生：气流通过进料口后，被导流器引导形成旋转气流。

导流器位于旋风分离器的入口处，它的作用是改变气流方向，使气流绕着旋风分离器的中心轴旋转。

3. 离心力的作用：旋转的气流在旋风分离器的内壁上形成螺旋状运动。

由于气体的质量比固体颗粒小，所以气体在离心力的作用下靠近旋风分离器的中心轴运动，形成内旋气流。

相反，固体颗粒由于惯性效应，会趋向旋风分离器的外壁，形成外旋流。

4. 固体颗粒的分离：随着气流在旋风分离器内部运动，固体颗粒受到离心力的作用逐渐向旋风分离器的外壁靠拢。

当固体颗粒靠近旋风分离器的底部时，它们会受到高速旋转气流的抛离，被带出旋风分离器。

5. 净化后的气体排出：固体颗粒被分离后，净化后的气体从旋风分离器的顶部排出。

净化后的气体可以进一步进行处理或排
放。

通过利用气流的离心力，旋风分离器能够有效分离气体中的固体颗粒，并将其收集或排放出去。

工作原理简单并且操作方便，因此旋风分离器被广泛应用于工业生产和环境保护等领域。

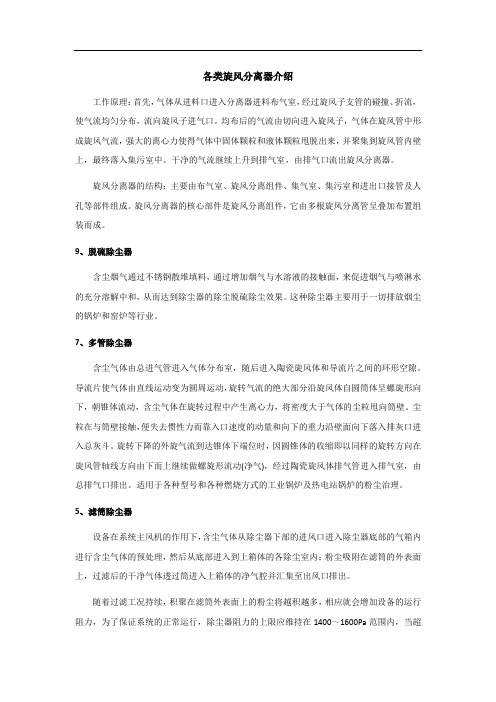

各类旋风分离器介绍工作原理：首先，气体从进料口进入分离器进料布气室，经过旋风子支管的碰撞、折流，使气流均匀分布，流向旋风子进气口。

均布后的气流由切向进入旋风子，气体在旋风管中形成旋风气流，强大的离心力使得气体中固体颗粒和液体颗粒甩脱出来，并聚集到旋风管内壁上，最终落入集污室中。

干净的气流继续上升到排气室，由排气口流出旋风分离器。

旋风分离器的结构：主要由布气室、旋风分离组件、集气室、集污室和进出口接管及人孔等部件组成。

旋风分离器的核心部件是旋风分离组件，它由多根旋风分离管呈叠加布置组装而成。

9、脱硫除尘器含尘烟气通过不锈钢散堆填料，通过增加烟气与水溶液的接触面，来促进烟气与喷淋水的充分溶解中和，从而达到除尘器的除尘脱硫除尘效果。

这种除尘器主要用于一切排放烟尘的锅炉和窑炉等行业。

7、多管除尘器含尘气体由总进气管进入气体分布室，随后进入陶瓷旋风体和导流片之间的环形空隙。

导流片使气体由直线运动变为圆周运动，旋转气流的绝大部分沿旋风体自圆筒体呈螺旋形向下，朝锥体流动，含尘气体在旋转过程中产生离心力，将密度大于气体的尘粒甩向筒壁。

尘粒在与筒壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。

旋转下降的外旋气流到达锥体下端位时，因圆锥体的收缩即以同样的旋转方向在旋风管轴线方向由下而上继续做螺旋形流动(净气)，经过陶瓷旋风体排气管进入排气室，由总排气口排出。

适用于各种型号和各种燃烧方式的工业锅炉及热电站锅炉的粉尘治理。

5、滤筒除尘器设备在系统主风机的作用下，含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预处理，然后从底部进入到上箱体的各除尘室内；粉尘吸附在滤筒的外表面上，过滤后的干净气体透过筒进入上箱体的净气腔并汇集至出风口排出。

随着过滤工况持续，积聚在滤筒外表面上的粉尘将越积越多，相应就会增加设备的运行阻力，为了保证系统的正常运行，除尘器阻力的上限应维持在1400～1600Pa范围内，当超过此限定范围，应由PLC脉冲自动控制器通过定阻或定时发出指令，进行三状态清灰。

旋风分离器工作原理旋风分离器是一种常用的粉尘分离设备，其工作原理基于离心力和重力分离的原理。

它主要由进气口、旋风管、离心风机和排尘口等部分组成。

在工业生产中，旋风分离器被广泛应用于粉尘、颗粒物料的分离和回收工作中，具有结构简单、操作方便、效率高的特点。

当气体和含有颗粒物料的气体进入旋风分离器时，首先经过进气口进入旋风管。

在旋风管内，气体因受到离心力的作用而产生旋转运动，颗粒物料则受到离心力的作用向管壁移动。

由于颗粒物料的质量较大，受到离心力的作用比气体更为明显，因此颗粒物料会沿着旋风管壁向下运动，最终落入底部的集尘器中，而干净的气体则从离心风机中心部分的排尘口排出。

在旋风分离器中，离心力是实现颗粒物料分离的关键。

离心力是一种惯性力，它是由于气体和颗粒物料在旋风分离器内旋转运动时产生的。

当气体和颗粒物料进入旋风管后，由于旋转运动，气体和颗粒物料会产生离心力，使得颗粒物料受到的离心力大于气体，从而实现颗粒物料的分离。

另外，重力也对颗粒物料的分离起着重要作用。

在旋风分离器内，由于颗粒物料受到离心力的作用向管壁移动，最终落入集尘器中。

这是因为颗粒物料的质量大，受到离心力的作用比气体更为明显，再加上重力的作用，使得颗粒物料最终沉积在集尘器中。

总的来说，旋风分离器利用离心力和重力的作用，将气体中的颗粒物料分离出来。

通过合理设计旋风分离器的结构和参数，可以实现对不同颗粒物料的高效分离和回收。

同时，旋风分离器的工作原理也为工业生产中的粉尘处理和颗粒物料回收提供了重要的技术支持。

在实际应用中，旋风分离器的效率和性能受到多种因素的影响，包括气体流速、旋风管的结构参数、离心风机的转速等。

因此，在使用旋风分离器时，需要根据具体的工艺要求和颗粒物料的特性来选择合适的设备参数和操作条件，以达到最佳的分离效果。

综上所述，旋风分离器是一种基于离心力和重力分离原理的粉尘分离设备，通过合理设计结构和参数，可以实现高效的颗粒物料分离和回收。

旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中的颗粒物分离、粉尘去除等领域。

它通过利用气流的旋转和离心力的作用，将气体中的颗粒物分离出来，从而达到净化气体的目的。

下面将详细介绍旋风分离器的工作原理。

1. 基本结构旋风分离器由进气口、旋风管、出气口和废料口等组成。

进气口通常位于分离器的上方，气体从进气口进入旋风管内。

旋风管是分离器的核心部件，其内部呈螺旋状，使气体在管内产生旋转。

出气口通常位于分离器的上部，用于排出净化后的气体。

废料口通常位于分离器的底部，用于排出分离出来的颗粒物。

2. 工作原理当气体从进气口进入旋风管时，由于旋风管内部的螺旋形状，气体开始产生旋转运动。

旋转的气体在旋风管内形成一个旋涡，同时产生离心力。

由于颗粒物的质量较大，受到离心力的作用，被迫向旋涡的外侧运动。

而气体本身的质量较小，受到离心力的作用，向旋涡的中心运动。

3. 分离过程在旋风管内部，颗粒物随着气体的旋转运动，逐渐向旋涡的外侧靠拢。

当颗粒物靠近旋涡的外壁时，由于离心力的作用，它们被迫沿着旋涡的外壁向下运动，并最终落入废料口。

而净化后的气体则沿着旋涡的中心向上运动，并从出气口排出。

4. 分离效果旋风分离器的分离效果主要取决于颗粒物的粒径和密度。

一般来说，颗粒物的粒径越大，分离效果越好。

而颗粒物的密度越大，离心力对其的作用越明显，分离效果也越好。

此外，旋风分离器的分离效果还与气体的流速和旋风管的结构参数有关。

5. 应用领域旋风分离器广泛应用于矿山、冶金、化工、建筑材料、环保等行业。

在矿山和冶金行业中，旋风分离器常用于分离煤尘、矿石粉尘等颗粒物。

在化工和建筑材料行业中，旋风分离器常用于分离固体颗粒和气体的混合物。

在环保行业中，旋风分离器常用于工业废气的净化和治理。

总结：旋风分离器通过利用气流的旋转和离心力的作用，将气体中的颗粒物分离出来。

其工作原理是通过旋风管内部的螺旋形状，使气体产生旋转运动，并产生离心力，从而将颗粒物分离出来。

旋风分离器ξ褚求1.除尘器外筒体直径、口风速及阻力的计算2.旋风分离器的选型3.旋风分离器设计说明书的撰写4.旋风分离器三视图的绘制5.时间精心安排：2周6.递交材料不含纸质版和电子版设计条件风量：900m3/h；允许压强降：1460pa旋风分离器类型：标准型（xlt型、xlp型、扩散式）含尘气体的参数：气体密度：1.1kg/m3粘度：1.6×10-5pas颗粒密度：1200kg/m3颗粒直径：6μm旋风分离器的结构和操作方式原理：含尘气体从圆筒上部长方形切线口入,沿圆筒内壁作旋转流动。

颗粒的离心力较大，被甩向外层，气流在内层。

气固得以分离。

在圆锥部分，转动半径增大而切向速度减小，气流与颗粒科火筒螺旋运动。

在圆锥的底部附近，气流变为下降转动运动，最后由上部出口管排泄；固相沿内壁掉入灰斗。

旋风分离器不适用于处理粘度较大，湿含量较高及腐蚀性较大的粉尘，气量的波动对除尘效果及设备阻力影响较大。

旋风分离器结构直观，耗资高昂，并无运动部件，操作方式范围广，不受到温度、压力管制，拆分效率高。

通常用作除去直径5um以上的尘粒，也可以拆分雾沫。

对于直径在5um以下的烟尘，通常旋风分离器效率已不低，需以袋滤器或湿法DDiS。

其最小缺点就是阻力小、极易磨损。

旋风分离器的性能参数在满足用户气体处理量的前提下，评价旋风分离器性能的主要指标就是尘粒的拆分性能和气体经过旋风分离器的应力再降。

①拆分性能分离性能的好坏常用理论上可以完全分离下来的最小颗粒尺寸：临界粒径dc及分离效率η表示。

a：临界粒径dc：指旋风分离器能够100%除去的最轻颗粒直径。

假设：在器内颗粒与气流相对运动为层流；颗粒在分离器内的切线速度恒定且等同于气处的气速ui；颗粒下陷所沿着的最小距离为气口宽度b，求出临界粒径dc的估计式：dc=(9μb/πneρsui)1/2旋风分离器口管的宽度b，标准型b=d/4;ne:气流的有效旋转圈数，一般0.5～3，标准型3～5，通常取5；ui口气体的速度(m/s)；μ:气体粘度；ρs:固相的密度dc愈小，拆分效率愈低，由估计式可知dc随d的加强而减小，即为效率随d减小而增大。
