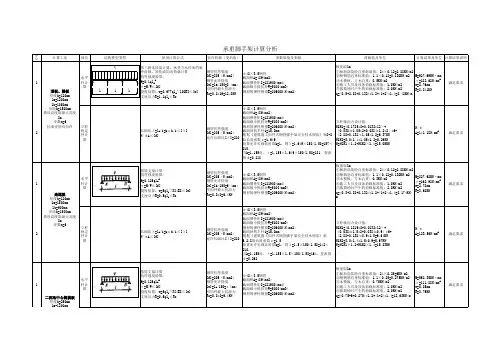

承重脚手架计算分析表

序号计算工况部位结构模型类型容许荷载（变形值）参数取值及来源荷载值及单位计算结果及单位φ48×3.5钢管截面积A=489(mm2)截面惯性矩I=121900(mm4)截面最小抵抗矩W=5080(mm3)钢材的弹性模量E=206000(N/mm2)板宽取1m①板新浇筑砼自重标准值：24×0.25=6KN/m2②板钢筋自重标准值：1.1×0.25=0.275KN/m2③木模板、方木自重：0.75KN/m2④施工人员及设备荷载标准值：1.0KN/m2⑤振捣砼时产生的荷载标准值：2.0KN/m2q=(0.75+6+0.275)*1.2+(1+2)*1.4=12.63KN/mφ48×3.5钢管截面积A=489(mm2)截面惯性矩I=121900(mm4)截面最小抵抗矩W=5080(mm3)钢材的弹性模量E=206000(N/mm2)截面回转半径i=15.8mm根据《建筑施工扣件式钢管脚手架安全技术规范》表5.2.8取长度系数μ=1.5验算允许长细比时取k=1，则λ=1.5×150/1.58=142＜210。

当k=1.155时，λ=1.155×1.5×150/1.58=164。

查表得φ=0.262立杆轴向力设计值：NGK1=(0.1819*8+0.0132*12）+（0.0384*1.5*2+0.0384*0.9）*6+（2.88+0.132)*0.9*1.5=6.64KNNGK2=3.0*1.4*1.5*0.9=5.67KNN=NGK1×1.2+NGK2×1.4=15.83KNN/φA=123.56N/mm21二沉池中心筒挑板厚度h=250mmla=1200mmlb=600mm步距h=1000mm搭设高度2.25m步数n=3水平杆计算按简支梁计算抗弯强度验算：M=0.125ql b2σ=M/W≤[f]挠度验算：w=5ql b4/384EI≤[w]支座反力R=0.5ql b≤Rc钢管抗弯强度[f]=205（N/mm2）钢管允许挠度[w]=l b/150=4（mm）双扣件最大抗滑力Rc=0.8*8=6.4KN走道板厚度h=120mmla=1500mmlb=900mm步距h=1500mm搭设高度取最大高度8m步数n=6水平杆计算2立杆稳定性计算长细比λ=l0/i=kμh/i≤[λ]N/φA≤[f]钢管抗弯强度[f]=205（N/mm2）允许长细比[λ]=210M=568.35KN·mmσ=111.88N/mm2w=0.85mmR=3.79KN承重脚手架计算分析使用计算公式按三跨连续梁计算，承受方木传来的集中荷载，简化成均布荷载计算抗弯强度验算：M=0.1ql b2σ=M/W≤[f]挠度验算：w=0.677ql b4/100EI≤[w]支座反力R=1.1ql b≤Rc板宽取1m①板新浇筑砼自重标准值：24×0.12=2.88KN/m2②板钢筋自重标准值：1.1×0.12=0.132KN/m2③木模板、方木自重：0.5KN/m2④施工人员及设备荷载标准值：1.0KN/m2⑤振捣砼时产生的荷载标准值：2.0KN/m2q=(0.5+2.88+0.132)*1.2+(1+2)*1.4=8.42KN/mM=927.69KN·mmσ=182.62N/mm2w=2.76mmR=8.841KN立杆轴向力设计值：NGK1=(0.1725*8+0.0132*12）+（0.0384*1.05*2+0.0384*1.2*2）*6+（2.88+0.132)*1.05*1.2=6.37KNNGK2=3.0*1.4*1.05*1.2=5.29KNN=NGK1×1.2+NGK2×1.4=15.05KNN/φA=141.18N/mm212按简支梁计算抗弯强度验算：M=0.125ql b2σ=M/W≤[f]挠度验算：w=5ql b4/384EI≤[w]支座反力R=0.5ql b≤Rcφ48×3.5钢管截面积A=489(mm2)截面惯性矩I=121900(mm4)截面最小抵抗矩W=5080(mm3)钢材的弹性模量E=206000(N/mm2)截面回转半径i=15.8mm根据《建筑施工扣件式钢管脚手架安全技术规范》表C-2取长度系数μ=1.649验算允许长细比时取k=1，则λ=1.649×150/1.58=157＜210。

óбσδφσφ4.1横向水平杆、纵向水平杆计算（1）横向水平杆抗弯强度Б=M/W≤M=1.2M GK+1.4∑M QK=1.2×［1.2×（0.3+0.11）×12/8］+1.4×［（2×1.2×12）/8］=0.4938.K·M=97.2≤f=205N/mm2查表W=5.08cm3 Б=M/W=493800/5.08×103=92.7≤f=205N/mm2 (2)横向水平杆的挠度V≤［V］V=5q l4/384E2=5×2.892×1012/384×2.06×105=1.5mmV=1.5mm＜L/150=6.7mm(3)纵向水平杆抗弯强度Б=M/W≤fM=1.2M GK+1.4∑M QK=0.395K·M查表W=5.08cm3 Б=M/W=395000/5.08×103=77.76≤f=205N/mm2 (4)横向水平杆的挠度V≤［V］V=FL3/48EZ=1.16×103×1.728×109/48×2.06×105×1.22×105=1.66mm＜L/150=8mm(5)扣件抗滑承载力R=（2+0.3+0.11）×1.44/2=1.735KN＜［R］=8KN4.2立杆计算N/ΦA+M W/W≤LN=1.2（NG1可+ NG2款）+0.85×1.4∑N QR=1.2［0.1291×30+（1.2×0.11+1.44×0.3）］+0.85×1.4×2×1.44 ×0.5=5.32+1.71=7.03KNλ=L0/i=1.92 查表得Φ=0.195查表i=1.58cm L0=kμh=1.155×1.75×1.5=303.2 cm查表得A=4.89 cm2M W=0.85×1.4 M WK=0.88×1.4 M K L a h2/10=0.135KN·MM K=0.7μZμS W V=0.7×1.11×1.2×0.45=0.42N/ΦA+M W/W=100.3N＜f=205N4.3连墙件计算N L= N LW+N0N LW=1.4×0.42×(1.2×1.5×9)=9.53KNN0按规范取值 N0=5KNN L= N LW+ N0=9.53+5=14.53 KN连墙件截面 A= N L/ f=70.9应采用φ10(A=78.5)以上钢筋为连墙件4.4立杆地基承载力P≤f g P=N/A一. 脚手架设计计算的原则：1.架高≥20.00m，且相应脚手架安全技术规范没有给出不必计算的构架尺寸规定。

承重脚手架计算书(满堂脚手架)承重脚手架计算书(满堂脚手架)一、引言承重脚手架是一种用于搭建临时工作平台的设备，广泛应用于建筑工程和其他工程领域。

本旨在提供一份完整而详细的承重脚手架计算书模板，以供参考使用。

通过本，您将了解到承重脚手架的设计要求、构造要素、计算方法等关键内容。

二、承重脚手架的设计要求1. 承重脚手架的用途与范围：明确承重脚手架的使用目的、所需承载物的类型和重量范围等。

2. 基本要求：包括安全、稳定、可靠性、施工方便等方面的设定标准。

3. 防护措施：指明对于高空作业、人员安全、防坠落等方面的保护要求。

4. 构件材料：明确承重脚手架所使用的构件的材料规格和性能要求。

三、承重脚手架的构造要素1. 杆件：包括立杆、横杆、纵杆等主要承重构件，需要注明其材质、尺寸、连接方式等。

2. 脚座与承台：介绍承重脚手架的支撑基础部分，包括脚座类型、尺寸、布置等。

3. 拉杆与斜杆：详细说明拉杆与斜杆的设计与布置要求，以确保承重脚手架的稳定性。

4. 斜撑与支撑加强件：描述构建承重脚手架时所需的斜撑和支撑加强件，以增加整体的稳定性。

四、承重脚手架的计算方法1. 荷载计算：根据工程要求和标准规范，计算承重脚手架所需承载的荷载。

2. 结构计算：进行承重脚手架结构的强度计算和稳定性分析。

3. 连接计算：对于承重脚手架的连接部位进行计算和验证，确保连接的可靠性。

4. 安全系数与材料强度校核：在计算过程中，需要明确安全系数和材料强度的要求，并进行校核。

五、附件本所涉及的附件如下：1. 承重脚手架设计图纸：包括平面图、剖面图等。

2. 材料清单：列出所使用的承重脚手架构件的种类、数量和规格。

3. 荷载计算表格：记录承重脚手架所需承载荷载的计算结果。

4. 结构计算表格：记录承重脚手架结构强度和稳定性计算的结果。

六、法律名词及注释1. 《建筑施工安全监督管理条例》：指中华人民共和国国家质量监督检验检疫总局发布的法律文件，用于规范建筑施工的安全工作。

脚手架承重支撑荷载计算脚手架是建筑工程中常用的临时支撑结构，用于支撑施工过程中的人员、设备和材料。

在搭建脚手架时，承重支撑荷载的计算是非常重要的，它直接关系到脚手架的稳定性和安全性。

脚手架的承重支撑荷载计算需要考虑以下几个方面：1.脚手架的自重：脚手架的自重是指搭建脚手架所使用的材料的重量，包括钢管、钢板、连接件等。

计算时需要根据设计图纸和施工方案确定脚手架所使用的材料的种类和数量，并根据材料的密度和尺寸计算得出脚手架的自重。

2.施工荷载：施工过程中的人员、设备和材料会在脚手架上施加额外的荷载。

这些荷载需要根据施工方案和工程实际情况进行合理估算。

例如，人员的荷载一般按照每平方米200公斤计算，设备和材料的荷载则根据其重量进行计算。

3.风荷载：脚手架在室外施工时还需要考虑风荷载的影响。

根据工程所在地的风速和风向，以及脚手架的设计参数，可以通过风荷载的计算公式得出风荷载大小。

风荷载的计算需要参考相关的规范和标准，并结合工程的实际情况进行合理估算。

4.地基承载力：脚手架的承载能力还需要考虑地基的承载力。

地基的承载力与工程所在地的土壤的类型和强度有关。

根据地质勘察和土壤力学的理论，可以计算出地基的承载力。

在实际工程中，需要根据地质勘察的结果和工程实际情况进行合理估算。

承重支撑荷载计算是确保脚手架稳定性和安全性的关键一环。

通过合理计算承重支撑荷载，可以确保脚手架的设计和搭建符合工程要求，并且可以有效避免脚手架在使用中发生倒塌、坍塌等安全事故。

因此，在工程施工前，必须仔细研究工程的施工方案，明确脚手架的使用条件和要求，并根据实际情况进行承重支撑荷载的计算和评估。

只有确保脚手架的稳定性和安全性，才能保障施工人员的安全和工程的质量。

脚手架工程量计算规则与范例一、脚手架工程量计算规则1．砌筑脚手架的工程量计算（1)外墙脚手架的工程量，按外墙外边线总长乘以外墙的砌筑高度以平方米（㎡)面积计算。

突出外墙面宽度在24cm以内的墙垛、附墙烟囱等,不另计算脚手架.但突出外墙面宽度超过24cm时，按其图纸尺寸展开面积计算，并入外墙脚手架的工程量内。

（2）内墙里脚手架的工程量，按装饰墙面的垂直投影面积以平方米(㎡)计算。

（3）砌筑独立柱脚手架的工程量，按图示柱外围周长另加3.6m乘以柱高，以平方米（㎡）面积计算。

2．现浇钢筋混凝土柱框架脚手架工程量计算（1)现浇混凝土柱的脚手架工程量,按柱图示周长另加3.6m乘以柱高，以平方米(㎡)面积计算。

(2)现浇混凝土梁、墙的脚手架工程量，按设计室内地坪或楼板上表面至楼板底之间的高度，乘以梁、墙的净长，以平方米（㎡)面积计算。

3．装饰工程脚手架的工程量计算（1)室内满堂脚手架的工程量，按室内主墙间净面积计算.满堂脚手架基本层适用于搭设高度在3。

6m～5。

2m之间，其高度超过5。

2m后,每超过1.2m按一个增加层计算，超过高度不足0。

6m的，不计算增加层。

但超过高度虽不足1。

2m 而大于0。

6m，应计算增加层.（2）挑脚手架的工程量，按搭设长度和层数以延长米（m)计算。

(3)悬空脚手架的工程量，按搭设水平投影面积以平方米(㎡)计算。

4．其他脚手架的工程量计算(1)水平防护架的工程量，按实际铺板的水平投影面积,以平方米（㎡）计算。

（2）垂直防护架的工程量，按自然地坪至最上一层横栏之间的搭设高度，乘以实际搭设长度以平方米(㎡）面积计算。

（3）架空运输脚手架的工程量,按搭设长度以延长米（m）计算。

(4）烟囱、水塔脚手架的工程量，应区分不同搭设高度，以座计算。

(5）电梯井脚手架的工程量,按单孔以座计算。

(6)附属斜道脚手架的工程量，应区分不同高度以座计算。

(7)砌筑贮仓脚手架的工程量，不分单筒或贮仓组，均按单筒外边线周长乘以室外地坪至贮仓上口之间的高度，以平方米(㎡）面积计算.(8）贮水（贮油）池脚手架的工程量，按外壁周长乘以室外地坪至池壁顶面边线之间的高度，以平方米（㎡）面积计算。

承重脚手架计算书(满堂脚手架)(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--***********工程楼板满堂脚手架验算计算书计算：复核：审批：************工程项目经理部二〇一六年四月十九日目录一、计算依据.................................................................................................................................... 错误!未定义书签。

二、工程概况.................................................................................................................................... 错误!未定义书签。

三、工程属性.................................................................................................................................... 错误!未定义书签。

四、荷载设计.................................................................................................................................... 错误!未定义书签。

五、模板体系设计........................................................................................................................... 错误!未定义书签。

（一）求N值1、N gk1（一步一纵距）自重（1）立杆：立杆长度为脚手架的步距h，脚手架为双排（乘以2），再乘以每m 长的重量就等于一步一纵距的立杆自重（0.0384kg/m）。

a、单立杆计算公式=2h×自重=2×1.5×0.0384=0.1152 KNb、双立杆计算公式=2×2h×自重=2×2×1.5×0.0384=0.2304 KN（2）大横杆：大横杆长度为脚手架的纵距L，因脚手架里外排各有一根大横杆，所以乘以2，再乘以每m长的重量。

大横杆计算公式=2L×自重=2×1.5×0.0384=0.1152 KN （3）小横杆：脚手架每一纵距内只有一根小横杆，在立杆与大横杆的交点处，小横杆伸出外排杆15cm，伸出里排杆25cm，双排脚手架宽度为b=1.4m，里排立杆距外墙40cm。

小横杆计算公式=（0.15+脚手架宽b+0.25）×1×自重=（0.15+1.4+0.25）×1×0.0384=0.0692 KN（4）扣件：扣件选用可锻铸造扣件，每个自重0.015Kg。

扣件个数=一根小横杆上两个+立杆与大横杆一个×2（双排）+接头扣件（立杆及大横杆接6m长用一个接头扣件。

）（h/b×2+L/b×2）都加在一起即为扣件个数，再乘每个重量。

平立杆脚手架计算公式=[2+2+（h/b×2+L/b×2）]×0.015=[2+2+(1.5/b×2+1.5/b×2)]×0.015=(2+2+1)×0.015=0.075 KN双立杆脚手架计算公式=7.5×0.015=0.1125 KN（5）合计每步重：平立杆N GK11=0.1152+0.1152+0.06912+0.075=0.37452 KN双立杆N G11=0.1152+0.1152+0.06912+0.1125=0.412 KN（6）n步=H/h=50/1.5=34步n=n/2×N GK1+n/2×N GK2=17×0.37452+17×0.4120=13.3712 KN以上计算的自重13.3712 KN是由里外四根立杆承重，所以应将自重除以2，求出双立杆承重。

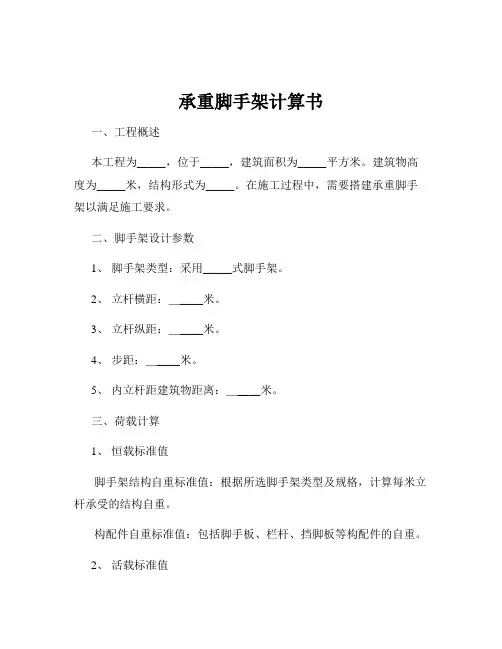

承重脚手架计算书一、工程概述本工程为_____，位于_____，建筑面积为_____平方米。

建筑物高度为_____米，结构形式为_____。

在施工过程中，需要搭建承重脚手架以满足施工要求。

二、脚手架设计参数1、脚手架类型：采用_____式脚手架。

2、立杆横距：＿____米。

3、立杆纵距：＿____米。

4、步距：＿____米。

5、内立杆距建筑物距离：＿____米。

三、荷载计算1、恒载标准值脚手架结构自重标准值：根据所选脚手架类型及规格，计算每米立杆承受的结构自重。

构配件自重标准值：包括脚手板、栏杆、挡脚板等构配件的自重。

2、活载标准值施工均布活荷载标准值：根据施工实际情况确定。

风荷载标准值：按照相关规范计算。

四、纵向水平杆计算1、荷载计算均布恒载：由脚手板自重等产生。

均布活载：由施工荷载产生。

2、强度验算计算最大弯矩，根据材料的力学性能进行强度验算。

3、挠度验算计算最大挠度，确保不超过允许值。

五、横向水平杆计算1、荷载计算集中恒载：由纵向水平杆传来。

集中活载：由施工荷载集中作用产生。

2、强度验算计算最大弯矩，进行强度验算。

3、挠度验算计算最大挠度，满足规范要求。

六、扣件抗滑力计算1、纵向水平杆计算纵向水平杆通过扣件传给立杆的竖向力，确保扣件的抗滑承载力满足要求。

2、横向水平杆同样计算横向水平杆通过扣件传给立杆的竖向力，校验扣件抗滑力。

七、立杆稳定性计算1、不组合风荷载时计算立杆轴力设计值。

计算立杆的稳定性系数。

进行稳定性验算。

2、组合风荷载时除上述计算外，考虑风荷载产生的弯矩，再次进行稳定性验算。

八、连墙件计算1、连墙件轴向力设计值包括风荷载产生的连墙件轴向力设计值和连墙件约束脚手架平面外变形所产生的轴向力。

2、连墙件稳定性计算计算连墙件的稳定性。

3、连墙件抗滑移计算确保连墙件与建筑物连接处的抗滑移能力满足要求。

九、地基承载力计算1、计算地基承载力特征值根据地基土的性质确定。

2、计算立杆基础底面的平均压力包括上部传来的荷载和基础自重。

***********工程楼板满堂脚手架验算计算书计算：复核：审批：************工程项目经理部二〇一六年四月十九日目录一、计算依据 (1)二、工程概况 (1)三、工程属性 (1)四、荷载设计 (1)五、体系设计 (2)（一）面板检算 (3)（二）小梁检算 (4)（三）主梁检算 (6)（四）立杆验算 (9)（五）可调拖座验算 (10)（六）立杆地基基础检算 (10)六、检算结论 (11)楼板满堂脚手架计算书一、计算依据1、《********工程》施工图纸2、《**********工程》地勘报告3、《建筑施工模板安全技术规范》（JGJ162-2008）4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）5、《建筑结构荷载规范》（GB50009-2012）6、《建筑地基基础设计规范》(GB50007-2011)7、《木结构设计规范》（GB50005-2003）8、《路桥施工手册》周永兴编二、工程概况本工程建筑物均为框架结构，根据设计图纸，脱水机房单体高度为本工程建筑物最高单体，脚手架搭设高度为5.19m，我们将选取该单体进行满堂脚手架的验算，其余房建均按此验算结果进行组织施工。

三、工程属性四、荷载设计五、体系设计结构表面的要求结构表面外露设计简图如下：设计平面图设计剖面图六、体系检算（一）面板检算面板类型覆面竹胶合板面板厚度(mm)15面板抗弯强度设计值[f](N/mm2)35面板弹性模量E(N/mm2)10000根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。

计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm41、强度验算q1＝0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(1.1+24)×0.11)+1.4×2.5，1.35×(0.1+(1.1+24)×0.11)+1.4×0.7×2.5] ×1=6.24kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.1×1=0.108kN/mp＝0.9×1.4×Q1K=0.9×1.4×2.5＝3.15kNM max＝max[q1l2/8,q2l2/8+pl/4]=max[6.24×0.22/8，0.108×0.22/8+3.15×0.2/4]= 0.158kN·mσ＝M max/W＝0.158×106/37500＝4.214N/mm2≤[f]＝35N/mm2满足要求。

承重脚手架计算书(满堂脚手架)承重脚手架计算书(满堂脚手架)1. 引言在建筑施工中，脚手架的重要性不言而喻。

它不仅为工人提供安全、稳定的工作平台，还承担着起重、支撑建筑结构等重要功能。

本文将以满堂脚手架为例，详细介绍其承重脚手架计算书的编制过程。

2. 满堂脚手架概述满堂脚手架是一种常用于建筑施工的承重脚手架系统。

它由立杆、横杆、斜杆等组成，通过连接件进行连接和固定。

满堂脚手架具有结构简单、施工方便、承重能力高等特点，因此得到广泛应用。

3. 承重脚手架计算书编制步骤承重脚手架的计算书是设计、搭建和使用脚手架时必备的文件。

具体的编制步骤如下：步骤1：确定设计要求首先，根据具体工程需求和相关规范要求，确定脚手架的设计要求，包括使用条件、承载标准、搭建高度等。

步骤2：计算脚手架结构参数在确定设计要求后，根据结构力学原理，计算脚手架的结构参数，如立杆、横杆、斜杆的长度、截面尺寸等。

步骤3：估算承载荷载根据设计要求和使用条件，估算脚手架所承受的荷载，包括自重、使用荷载、风荷载等。

步骤4：进行结构分析将结构参数和荷载数据输入结构分析软件中，进行受力分析，并计算脚手架结构的安全性。

步骤5：编制计算书根据步骤2和步骤3中计算的结果，编制承重脚手架计算书，包括结构参数表、荷载计算表、分析结果表等。

4. 承重脚手架计算书的要求承重脚手架计算书在编制时需要满足一定的要求，以保证其准确、可靠、全面。

主要要求如下：要求1：计算过程详细承重脚手架计算书应当清晰明了地展示计算过程，包括力学原理、受力分析、结构参数计算等，以方便审查和使用。

要求2：数据准确可靠计算书中的数据应当准确无误，并来源于可靠的材料参数、荷载标准等，以保证脚手架设计的正确性和安全性。

要求3：规范合规性承重脚手架计算书应当符合相关国家和地方规范标准，保证设计、搭建和使用的合规性。

5. 结论承重脚手架计算书是脚手架设计的重要文件，编制过程需要严谨、细致，以确保设计的准确性和安全性。

一、荷载计算1、箱梁荷载：箱梁钢筋砼每单位面积的自重：22.63 KN/m2取安全系数r=1.2单位面积的自重为：F1=22.63×1.2=27.156 KN/m22、施工荷载：取F2=1.4×2.5=3.5 KN/m23、振捣混凝土产生荷载：取F3=1.4×2.0=2.799 KN/m24、箱梁芯模：取F4=1.2×1.5=1.799 KN/m25、木模板(松木)：取F5=1.2×0.1=.119 KN/m2方木横梁容重：取r=7.5 KN/m3方木纵梁容重：取r=7.5 KN/m3二、底模强度计算箱梁底模采用木模板(松木)，板厚t=15 mm，方木背肋间距为300 mm，所以验算模板强度采用宽b=300 mm平面木模板(松木)。

1、模板力学性能（1）弹性模量E=11000 MPa。

（2）截面惯性矩：I=bh3/12=30×1.5^3/12=8.438 cm4（3）截面抵抗矩：W= bh2/6=30×1.5^2/6=11.25 cm3（4）截面积：A=bh=30×1.5=45 cm22、模板受力计算（1）底模板均布荷载：F= F1+F2+F3+F4=27.156+3.5+2.799+1.799=35.254 KN/m2q=F×b=35.254×.3=10.576 KN/m（2）跨中最大弯矩：M=qL2/8=10.576×.3^2/8=.119 KN.M（3）弯拉应力：σ=M/W=.119×10^3/11.25=10.57 MPa<[σ] =14.5 MPa木模板(松木)弯拉应力满足要求（4）挠度：从底模下方的背肋布置可知，木模板(松木)可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为：f=0.677qL4/100EI=0.667×10.576×.3^4/(100×11000×8.438)×10^8=.615mm<L/400=.75 mm木模板(松木)挠度满足要求三、横梁强度计算横梁为10×10 cm方木，跨径为.9 m，中对中间距为.4 m。

***********工程楼板满堂脚手架验算计算书计算：复核：审批：************工程项目经理部二〇一六年四月十九日目录一、计算依据 (1)二、工程概况 (1)三、工程属性 (1)四、荷载设计 (1)五、模板体系设计 (2)（一）面板检算 (4)（二）小梁检算 (5)（三）主梁检算 (8)（四）立柱验算 (10)（五）可调拖座验算 (12)（六）立杆地基基础检算 (12)六、检算结论 (13)楼板满堂脚手架计算书一、计算依据1、《********工程》施工图纸2、《**********工程》地勘报告3、《建筑施工模板安全技术规范》（JGJ162-2008）4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）5、《建筑结构荷载规范》（GB50009-2012）6、《建筑地基基础设计规范》(GB50007-2011)7、《木结构设计规范》（GB50005-2003）8、《路桥施工手册》周永兴编二、工程概况本工程建筑物均为框架结构，根据设计图纸，脱水机房单体高度为本工程建筑物最高单体，脚手架搭设高度为5.19m，我们将选取该单体进行满堂脚手架的验算，其余房建均按此验算结果进行组织施工。

三、工程属性四、荷载设计五、体系设计水平拉杆步距h(mm)1500立柱布置在混凝土板域中的位置中心对称立柱距混凝土板短边的距离(mm)500立柱距混凝土板长边的距离(mm)500主梁布置方向平行楼板长边小梁间距(mm)200小梁两端各悬挑长度(mm)200，200主梁两端各悬挑长度(mm)200，200结构表面的要求结构表面外露设计简图如下：设计平面图设计剖面图六、体系检算（一）面板检算面板类型覆面竹胶合板面板厚度(mm)15面板抗弯强度设计值[f](N/mm2)35面板弹性模量E(N/mm2)10000根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。

脚手架承重计算摘要：本文主要介绍了脚手架承重计算的方法和步骤。

脚手架是建筑工程中常用的辅助设备，但在使用过程中必须确保其承重能力足够强大，以确保工作人员的安全。

因此，进行脚手架的承重计算是非常重要的。

本文将从脚手架的组成、土壤承载力的计算、材料的选择以及计算公式等方面详细介绍脚手架承重计算的过程。

1. 引言脚手架是在建筑施工中用于辅助搭建和维护高处工作平台的临时结构。

脚手架的承重能力是其最重要的性能之一，它直接关系到工作人员的安全。

因此，在搭建脚手架前必须进行承重计算，以确保其能够安全地承受施工过程中的荷载。

2. 脚手架的组成脚手架一般由立杆、横杆、纵杆、支撑杆等组成。

立杆是脚手架的主要承重构件，其负责承受垂直荷载。

横杆和纵杆用于固定立杆以增加整体的稳定性。

支撑杆则用于支撑脚手架的重量，分散荷载。

3. 土壤承载力的计算在计算脚手架的承重能力前，需要先计算土壤的承载力。

土壤承载力取决于土壤类型、含水量、密度和荷载的大小。

常用的计算方法包括查找土壤类型对应的承载力系数和根据土壤试验结果计算出土壤的实际承载力。

4. 材料的选择脚手架的承重能力还受到材料的选择的影响。

常用的脚手架材料有钢管、铝合金、木材等。

钢管脚手架具有承重能力强、稳定性好的特点，适用于大型建筑工程。

铝合金脚手架重量轻、便于搭建和拆除，适用于较小的施工场地。

木材脚手架则适用于非常规形状的建筑物，但其承重能力相对较低。

5. 计算公式脚手架承重计算需要使用一些基本的计算公式。

以下是一些常用的计算公式：- 承重能力 = 脚手架自重 + 施工荷载- 脚手架自重 = 立杆自重 + 横杆自重 + 纵杆自重 + 支撑杆自重- 施工荷载 = 工人负荷 + 材料负荷 + 设备负荷6. 承重计算步骤进行脚手架承重计算时，可以按照以下步骤进行：1. 确定土壤的承载力。

根据土壤试验结果或查找相关资料确定土壤的承载力系数。

2. 确定脚手架材料。

根据施工需求和场地条件选择合适的脚手架材料。
