脚手架承重支撑荷载计算

脚手架立杆荷载计算方法作用于脚手架的荷载包括静荷载、活荷载和风荷载。

静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN)，为0.1248NG1= [0.1248+(1.50×1/2)×0.038/1.80]×42 = 5.907；(2)脚手板的自重标准值(kN/m2)；采用竹笆片脚手板，标准值为0.3NG2= 0.3×5×1.5×(0.8+0.2)/2 = 1.125 kN；(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、竹笆片脚手板挡板，标准值为0.15NG3= 0.15×5×1.5/2 = 0.562 kN；(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005NG4= 0.005×1.5×42 = 0.316 kN；经计算得到，静荷载标准值NG =NG1+NG2+NG3+NG4= 7.91 kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。

经计算得到，活荷载标准值NQ= 3×0.8×1.5×2/2 = 3.6 kN；风荷载标准值按照以下公式计算其中 Wo-- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Wo= 0.45 kN/m2；Uz-- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Uz= 1 ；Us-- 风荷载体型系数：取值为0.645；经计算得到，风荷载标准值Wk= 0.7 ×0.45×1×0.645 = 0.203 kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2NG +1.4NQ= 1.2×7.91+ 1.4×3.6= 14.512kN；考虑风荷载时,立杆的轴向压力设计值为N = 1.2 NG +0.85×1.4NQ= 1.2×7.91+ 0.85×1.4×3.6= 13.776kN；风荷载设计值产生的立杆段弯矩 MW为Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.203×1.5×1.82/10 = 0.118 kN.m；。

脚手架承重支撑荷载计算脚手架是建筑工程中常用的临时支撑结构，用于支撑施工过程中的人员、设备和材料。

在搭建脚手架时，承重支撑荷载的计算是非常重要的，它直接关系到脚手架的稳定性和安全性。

脚手架的承重支撑荷载计算需要考虑以下几个方面：1.脚手架的自重：脚手架的自重是指搭建脚手架所使用的材料的重量，包括钢管、钢板、连接件等。

计算时需要根据设计图纸和施工方案确定脚手架所使用的材料的种类和数量，并根据材料的密度和尺寸计算得出脚手架的自重。

2.施工荷载：施工过程中的人员、设备和材料会在脚手架上施加额外的荷载。

这些荷载需要根据施工方案和工程实际情况进行合理估算。

例如，人员的荷载一般按照每平方米200公斤计算，设备和材料的荷载则根据其重量进行计算。

3.风荷载：脚手架在室外施工时还需要考虑风荷载的影响。

根据工程所在地的风速和风向，以及脚手架的设计参数，可以通过风荷载的计算公式得出风荷载大小。

风荷载的计算需要参考相关的规范和标准，并结合工程的实际情况进行合理估算。

4.地基承载力：脚手架的承载能力还需要考虑地基的承载力。

地基的承载力与工程所在地的土壤的类型和强度有关。

根据地质勘察和土壤力学的理论，可以计算出地基的承载力。

在实际工程中，需要根据地质勘察的结果和工程实际情况进行合理估算。

承重支撑荷载计算是确保脚手架稳定性和安全性的关键一环。

通过合理计算承重支撑荷载，可以确保脚手架的设计和搭建符合工程要求，并且可以有效避免脚手架在使用中发生倒塌、坍塌等安全事故。

因此，在工程施工前，必须仔细研究工程的施工方案，明确脚手架的使用条件和要求，并根据实际情况进行承重支撑荷载的计算和评估。

只有确保脚手架的稳定性和安全性，才能保障施工人员的安全和工程的质量。

一、荷载计算1、箱梁荷载：箱梁钢筋砼每单位面积的自重：22.63 KN/m2取安全系数 r=1.2单位面积的自重为：F仁22.63 X 1.2=27.156 KN/m22、施工荷载：取 F2=1.4 X 2.5=3.5 KN/m23、振捣混凝土产生荷载：取F3=1.4 X 2.0=2.799 KN/m24、箱梁芯模：取 F4=1.2 X 1.5=1.799 KN/m25、木模板 (松木)：取 F5=1.2 X 0.1=.119 KN/m2方木横梁容重：取 r=7.5 KN/m3方木纵梁容重：取 r=7.5 KN/m3二、底模强度计算箱梁底模采用木模板 (松木)，板厚 t=15 mm ，方木背肋间距为 300 mm ，所以验算模板强度采用宽 b=300 mm 平面木模板 (松木)。

1 、模板力学性能(1 )弹性模量 E=11000 MPa 。

(2)截面惯性矩：I=bh3/12=30 X 1.5人3/12=8.438 cm4(3)截面抵抗矩： W= bh2/6=30 X 1.5A2/6=11.25 cm3(4)截面积： A=bh=30 X 1.5=45 cm22 、模板受力计算(1 )底模板均布荷载： F= F1+F2+F3+F4=27.156+3.5+2.799+1.799=35.254 KN/m2 q=F X b=35.254 X.3=10.576 KN/m(2) 跨中最大弯矩： M=qL2/8=10.576 X .3A2/8=.119 KN.M(3) 弯拉应力：d =M/W=.119 X 10人3/11.25=10.57 MPa<[ <r ] =14.5 MPa木模板（松木）弯拉应力满足要求（4）挠度：从底模下方的背肋布置可知，木模板（松木）可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为：f=0.677qL4/100EI=0.667 X 10.576 X .3A4/（100 X 11000 X 8.438）X 10A8=.615 mm<L/400=.75 mm木模板（松木）挠度满足要求三、横梁强度计算横梁为 10X10 cm 方木，跨径为 .9 m ，中对中间距为 .4 m。

支架竖向承载力计算：按每平方米计算承载力，中板恒载标准值:f=2.5*0.4*1*1*10=10KN ；活荷载标准值N Q = (2.5+2 )*1*1=4.5KN ；则：均布荷载标准值为：P1=1.2*10+1.4*4.5＝18.3KN ；根据脚手架设计方案，每平方米由2根立杆支撑，单根承载力标准值为100.3KN ，故：P1=18.3/2=9.15KN<489.3*205=100.3KN 。

满足要求。

或根据中板总重量（按长20m 计算）与该节立杆总数做除法，中板恒载标准值:f=2.5*0.4*10*20*19.6=3920KN ；活荷载标准值NQ = (2.5+2 )*20*19.6=1764KN ；则：均布荷载标准值为：P1=1.2*3920+1.4*1764＝7173KN ；得P1＝7173KN<100.3*506=50750KN 。

满足要求。

支架整体稳定性计算：根据公式： []N f Aσϕ≤＝式中：N －立杆的轴向力设计值，本工程取15.8kN ；－轴心受压构件的稳定系数，由长细比λ决定，本工程λ＝136，故＝0.367； λ－长细比，λ＝l 0 /i ＝2.15/1.58*100＝136；l 0－计算长度，l 0＝kμh ＝1.155*1.5*1.2＝2.15m ；k－计算长度附加系数，取 1.155；μ－单杆计算长度系数 1.55；h－立杆步距0.75m。

i－截面回转半径，本工程取1.58cm；A－立杆的截面面积，4.89cm2；f－钢材的抗压强度设计值，205N/mm2。

σ＝15.8/（0.367*4.89）＝88.04N/mm2<[f]=205N/mm。

满足要求.支架水平力计算支架即作为竖向承力支架，也作为侧墙内撑支架，因此需计算支架水平支撑力，即侧墙施工时产生的侧压力。

混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

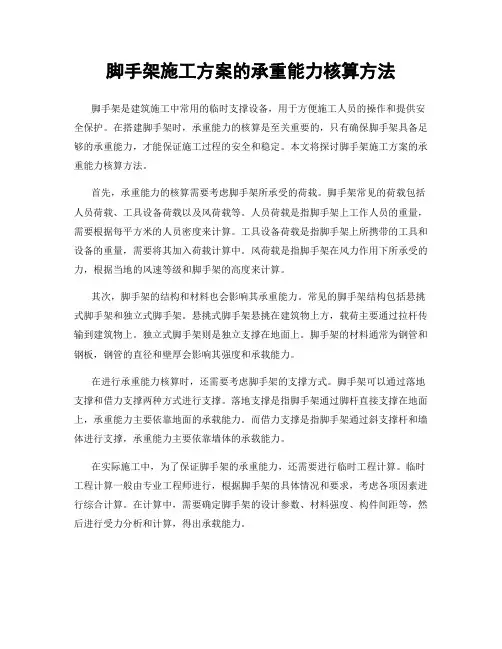

脚手架施工方案的承重能力核算方法脚手架是建筑施工中常用的临时支撑设备，用于方便施工人员的操作和提供安全保护。

在搭建脚手架时，承重能力的核算是至关重要的，只有确保脚手架具备足够的承重能力，才能保证施工过程的安全和稳定。

本文将探讨脚手架施工方案的承重能力核算方法。

首先，承重能力的核算需要考虑脚手架所承受的荷载。

脚手架常见的荷载包括人员荷载、工具设备荷载以及风荷载等。

人员荷载是指脚手架上工作人员的重量，需要根据每平方米的人员密度来计算。

工具设备荷载是指脚手架上所携带的工具和设备的重量，需要将其加入荷载计算中。

风荷载是指脚手架在风力作用下所承受的力，根据当地的风速等级和脚手架的高度来计算。

其次，脚手架的结构和材料也会影响其承重能力。

常见的脚手架结构包括悬挑式脚手架和独立式脚手架。

悬挑式脚手架悬挑在建筑物上方，载荷主要通过拉杆传输到建筑物上。

独立式脚手架则是独立支撑在地面上。

脚手架的材料通常为钢管和钢板，钢管的直径和壁厚会影响其强度和承载能力。

在进行承重能力核算时，还需要考虑脚手架的支撑方式。

脚手架可以通过落地支撑和借力支撑两种方式进行支撑。

落地支撑是指脚手架通过脚杆直接支撑在地面上，承重能力主要依靠地面的承载能力。

而借力支撑是指脚手架通过斜支撑杆和墙体进行支撑，承重能力主要依靠墙体的承载能力。

在实际施工中，为了保证脚手架的承重能力，还需要进行临时工程计算。

临时工程计算一般由专业工程师进行，根据脚手架的具体情况和要求，考虑各项因素进行综合计算。

在计算中，需要确定脚手架的设计参数、材料强度、构件间距等，然后进行受力分析和计算，得出承载能力。

此外，还需要注意脚手架的稳定性。

脚手架在承载荷载的同时，还需要保持稳定以防止倾倒发生。

因此，在承重能力核算中，也需要考虑脚手架的稳定性，并合理设置斜撑和斜杆来增强稳定性。

综上所述，脚手架施工方案的承重能力核算方法是一个复杂的过程，需要综合考虑荷载、结构、材料、支撑方式等多个因素。

脚手架承载力计算规范规定：当在双排脚手架上同时有 2 个及以上操作层作业时，在同一跨距内各操作层的施工均布荷载标准值总和不得超出㎡（只要要考证这个就好）一)基本荷载值钢脚手板： m2施工人员资料荷载： m2脚手杆自重：m2（二）纵横向水平杆计算MGK=M2*24=MQK=*8=M=+ ∑MQK=*+*=W=σ=M/W=*106 / （ *103 ） =MM2<f=205N/MM2知足规范要求。

(三 )扣件抗滑移承载力计算R=（++） *2=<RC=8KN知足规范要求。

（四）立杆计算1、立杆轴向力设计值：N=（ NG1K+NG2K） +∑ NQK+=（ +）+*+=2、立杆计算长度l0=kuh=**=λ0=l0/i=*100cm/=1533、由风荷载设计值产生的立杆段弯距：MW=**la*h2 /10=*****10=4、稳固性计算：N/ φ A+MW/W=6410/ （ *452 ） +*105/*103=+30=mm2<f=205N/mm2知足规范要求。

（五）连墙件计算预埋φ 14 钢筋， fy=210 N/mm2 ，φ 14 圆钢抗拉能力：2π r2× fy=>N2=知足要求，但要保证预埋环有足够的锚固长度。

锚固筋可按层高设置每米设置一道，水平方向每 5 米设置一道，如板内无上皮筋处应加设附带钢筋，防备板面裂痕。

（六）脚手架基础外脚手架基础要求坐落在原自然地面，无需再进行验算，要求脚手架立杆底部铺垫密实，按要求加设扫地杆。

脚手架承载力的计算落地脚手架计算实例（一）(2009-03-13 10:16:37)标签：外脚手架计算实例技术分类：施工技术与管理落地脚手架计算实例1.脚手架参数一、双排脚手架搭设高度为米，米以下采纳双管立杆，米以上采纳单管立杆；采纳的钢管类型为Φ48×；搭设尺寸为：立杆的纵距为米，立杆的横距为米，大小横杆的步距为米；内排架距离墙长度为米；脚手架沿墙纵向长度为290 米；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；横杆与立杆连结方式为单扣件；取扣件抗滑承载力系数为；连墙件采纳两步三跨，竖向间距米，水平间距米，采纳扣件连结；连墙件连结方式为双扣件；2.活荷载参数施工均布活荷载标准值: kN/m2 ；脚手架用途 :构造脚手架；同时施工层数 :1 层；3.风荷载参数本工程地处北京市，基本风压为kN/m2 ；风荷载高度变化系数μz为，风荷载体型系数μs为；脚手架计算中考虑风荷载作用；4.静荷载参数每米立杆蒙受的构造自重标准值(kN/m2): ；脚手板自重标准值(kN/m2): ；栏杆挡脚板自重标准值(kN/m2): ；安全设备与安全网(kN/m2): ；脚手板铺设层数 :1；脚手板类型 :冲压钢脚手板；栏杆挡板类型: 栏杆、冲压钢脚手板挡板；每米脚手架钢管自重标准值(kN/m2): ；5.地基参数地基土种类 :素填土；地基承载力标准值(kN/m2): ；立杆基础底面面积(m2):；地面广截力调整系数 : 。

满堂脚手架稳定计算公式
脚手架是建筑施工中常用的临时工具，用于搭设工人、材料和设备的
临时工作平台。

脚手架的稳定性是非常重要的，需要进行计算和设计，以
确保施工过程中的安全。

下面是满堂脚手架稳定计算的公式（使用Excel）：
1.工作平台面积计算公式：
工作平台面积=平台长度x平台宽度
2.悬挑脚手架支撑点计算公式：
支撑点数目=平台长度/支撑间距-1
3.脚手架荷载计算公式：
脚手架荷载=（平台面积x载荷系数1）+（支撑点数目x载荷系数2）载荷系数1：根据脚手架使用情况选择合适的值，一般为0.3-
0.6kN/m²
载荷系数2：根据支撑点的类型和间距选择合适的值，一般为1-4kN
4.脚手架竖向稳定计算公式：
脚手架竖向力=公用竖向附加力+竖直荷载
公用竖向附加力：根据施工实际情况选择合适的值，一般为2kN
竖直荷载：根据脚手架的荷载计算结果确定
5.脚手架水平稳定计算公式：
脚手架水平力=公用水平附加力+横向施工力
公用水平附加力：根据施工实际情况选择合适的值，一般为2kN
横向施工力：根据脚手架的荷载计算结果确定
6.横档折算长度计算公式：
横档折算长度=横档长度+支局间距x（支局数-1）
横档长度：根据实际脚手架设计确定
7.横向荷载计算公式：
横向荷载=横档折算长度x荷载系数
荷载系数：根据横向施工力计算结果和脚手架类型选择合适的值，一般为1-2kN/m
以上是满堂脚手架稳定计算的一般公式，具体的计算需要根据实际工程情况和设计要求进行调整和细化。

在Excel中可以使用这些公式进行快速计算和调整，以确保脚手架的稳定性和安全性。

脚手架受力计算及稳定性验算一、荷载计算可调立杆承受荷载分为恒载和活载，活载主要为风载及施工中产生的动载，由于风载和施工动载影响很小，计算中不予考虑。

恒载：Gk=Gk1+Gk2Gk1─混凝土自重，混凝土比重ρ=3000Kg/m3，考虑最不利情况下混凝土自重主要有框架梁、框架柱及钢筋重量，其中钢筋考虑2400kg。

Gk2─脚手架自重，可调支撑钢管Φ48×3.5，自重3.84kg/m，扣件取1.32kg/个。

Gk1=（0.5×1.0×6.6+0.5×1.0×7）×3000+2400=22800kgGk2=（2.5×6+3.5×6）×3.84+18×1.32=162kg则Gk=Gk1+Gk2=22800+162=22962kg单根立杆承受荷载Gk=22962÷6=3827kg（38.27kN）二、可调支撑杆支座承载力及地基承载力验算1、可调支撑杆底座验算N≤Rb，其中Rb取40 kN。

N=38.27 kN<Rb=40 kN，满足要求。

2、可调支撑杆的地基承载力验算N/Ad≤K*f kAd—可调支撑底面积，取0.01m2。

k—混凝土面，取1.0。

f k—地基承载力标准值。

根据试验取40Mpa。

N/Ad=38.27/0.01=3.83×103kN/m2<40Mpa三、可调支撑杆稳定性验算N/ψA≤fψ—轴心受压构件稳定系数。

λ—长细比，λ=L0/ⅰ。

f—钢材抗压强度设计值，取205N/mm2。

L0=kμh，其中k取1.155，μ取1.05，h取0.35。

则L0=1.155×1.05×0.35=0.42。

经查表得ⅰ=1.58cm，ψ=0.97。

截面面积A=4.89cm2。

N/ψA=38.27/（0.927×4.89×10-4）=84×103kN<205×103kN，满足要求。

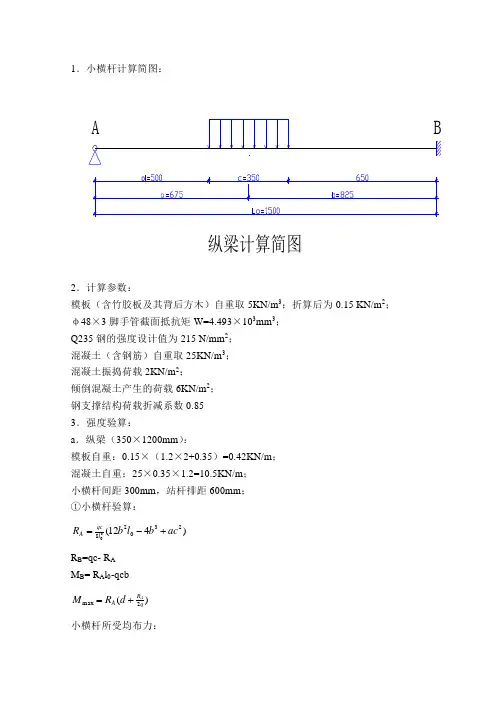

R B =qc- R AM B = R A l 0-qcb)(2max q RA A d R M += 小横杆所受均布力：q=（1.2×(25×1.2×0.3+0.42×0.3/0.35)+1.4×2×0.3）×0.85=10.261KN/m ；小横杆内力计算：342.1)35.0675.0825.045.1825.012()412(2325.1835.0261.1023028330=⨯+⨯-⨯⨯⨯=+-=⨯⨯ac b l b R l qc A KN R B =qc- R A =10.261×0.35-1.342=2.249 KNM B = R A l 0-qcb=1.342×1.5-10.261×0.35×0.825=-0.950 KN ·m759.0)5.0(342.1)(261.102342.12max =+⨯=+=⨯q RA A d R M KN ·m 小横杆内应力计算：σ=M/W=0.950×106/4.493×103=211.44N/mm 2＜215 N/mm 2②大横杆验算：双纵梁支撑架的三排立杆中的两侧立杆顶的大横杆受到的集中力为小横杆的R A =1.342 KN ；中间立杆顶的大横杆受到的集中力为小横杆的R B 的两倍，为4.498KN 。

由于大横杆长度为4m 或6m 杆，支撑的立杆间距为0.6m ，受力可简化为受集中荷载的四等跨连续梁。

弯矩最大值M max =0.169×4.498×0.6=0.456 KN ·m横杆内应力σ=M/W=0.456×106/4.493×103=101.5N/mm 2＜215 N/mm 2支座反力最大值P max =(0.661+0.554)×4.498=5.465 KN查表知，φ48×3脚手管，对接立杆，横杆步距为1500mm （实际步距为1200～1300mm ），立杆容许荷载26.8 KN③结论：根据以上计算及验算可知，现有纵梁承重脚手架冗余承载能力充足，完全满足承载需要。

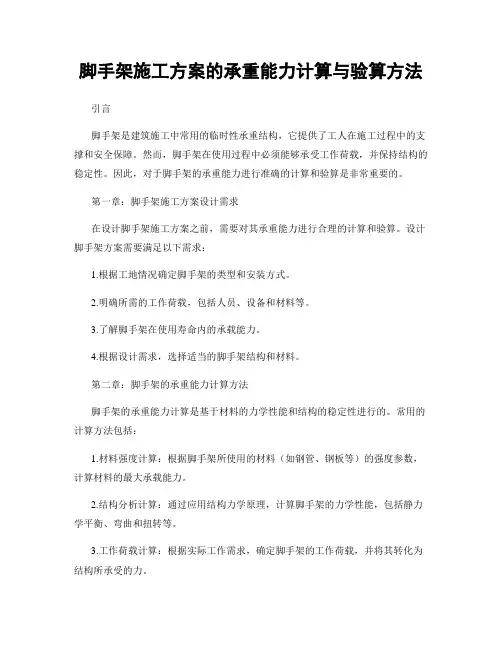

脚手架施工方案的承重能力计算与验算方法引言脚手架是建筑施工中常用的临时性承重结构，它提供了工人在施工过程中的支撑和安全保障。

然而，脚手架在使用过程中必须能够承受工作荷载，并保持结构的稳定性。

因此，对于脚手架的承重能力进行准确的计算和验算是非常重要的。

第一章：脚手架施工方案设计需求在设计脚手架施工方案之前，需要对其承重能力进行合理的计算和验算。

设计脚手架方案需要满足以下需求：1.根据工地情况确定脚手架的类型和安装方式。

2.明确所需的工作荷载，包括人员、设备和材料等。

3.了解脚手架在使用寿命内的承载能力。

4.根据设计需求，选择适当的脚手架结构和材料。

第二章：脚手架的承重能力计算方法脚手架的承重能力计算是基于材料的力学性能和结构的稳定性进行的。

常用的计算方法包括：1.材料强度计算：根据脚手架所使用的材料（如钢管、钢板等）的强度参数，计算材料的最大承载能力。

2.结构分析计算：通过应用结构力学原理，计算脚手架的力学性能，包括静力学平衡、弯曲和扭转等。

3.工作荷载计算：根据实际工作需求，确定脚手架的工作荷载，并将其转化为结构所承受的力。

4.验算方法：通过比较脚手架的实际承载能力和设计要求，确定其是否能满足工作需求。

第三章：脚手架承重能力的验算方法脚手架承重能力的验算是确保脚手架结构安全可靠的关键步骤。

常用的验算方法包括：1.工程验算：根据现场实际情况，结合脚手架的结构和荷载要求，进行工程验算，保证结构的稳定性和安全性。

2.模拟验算：通过数值模拟软件，模拟脚手架的承重能力，得出结构的稳定性和安全性分析结果。

3.实验验算：通过对脚手架结构进行实际加载测试，测量变形和应力等参数，验证脚手架的承重能力。

4.经验验算：通过案例分析和经验总结，对脚手架结构进行验算，评估其可靠性和安全性。

第四章：脚手架施工方案的承重能力计算与验算实例为了加深对脚手架承重能力计算与验算的理解，本章提供了一个实例分析。

通过对某一建筑工地的脚手架进行计算和验算，说明了每一步的具体操作和应用方法。

边坡脚手架计算书（一）边坡支护护坡操作脚手架，其步距为1200，立杆纵横间距均为1500。

1承载力验算：（1）脚手架承受荷载计算：①脚手架承受荷载计算：考虑上人操作和堆物为980N/M2②对操作层荷载（W1）进行计算，附加荷载980N/m2，考虑动力系数1.2，超载系数（其他未考虑因素）取1.5，脚手架自重360N/m2则W1=超载系数×动力系数×（附加荷载+脚手架自重）=1.5×1.2×（980+360）=2412N/m2③非操作层，每层荷载为W2，钢管理论重力为38.4N/m，扣件重力按10N/个，剪刀撑长度近似按对角支撑计算L=(1.82+2.02)=2.69m 每跨脚手架面积=1.5×2=3m2。

则非操作层每层荷载W2为W2=[（步距×2+间距×2+架宽+L×2）×钢管理论重量/m×钢管实际长度系数+扣件重量每跨]/每跨脚手架面积[（1.2m×2+1.5m×2+2m+2.69m×2）×38.4N/m×1.3+10N/个×4个]/3=226N/m2则每根立柱承重：（W1+非操作层数×W2）/立柱根数=（2412N+4×226N）÷4=829Na2：立杆设计荷载计算：采用φ48.3×2.8mm钢管，截面特征查表A=4.893×102mm2i=15.78mml0=μL=0.77m×1=0.77mλ=L0/i=770mm/15.78mm=48.8欧拉临界应力：σ=π2E/λ=3.142×210000/48.82=869MPaη=0.3×(1/100i)2=0.3/(100×0.01578)2=0.12设计荷载N为:N=4.89×102/2×{[17+(1+0.12)×869/2-[(170+(1+0.12)×869/2)-170×869]}N=3×104N通过脚手架承受荷栽，立杆设计荷载计算得知，立杆设计荷载（3×104N）＜脚手架承受荷栽（829N）故立杆承载力符合要求。

脚手架承重支撑荷载计算脚手架承重支撑荷载计算是指对脚手架结构的支撑系统进行荷载计算，以确保脚手架能够承受实际工作中的荷载。

脚手架是建筑工程中常用的临时支撑结构，用于搭设、维修或拆除建筑物或其他结构。

正确计算脚手架的承载能力对于保障施工安全和提高工作效率至关重要。

脚手架的承重支撑荷载计算需要考虑以下几个方面：1.临时荷载：脚手架在施工过程中会受到临时荷载的影响，比如工人、材料、设备等。

这些荷载应根据实际情况进行合理估计，并按照国家规范和标准进行计算和设计。

2.静荷载：静荷载主要是指脚手架自身的重量和附加荷载，比如垂直荷载、弯曲荷载、剪切荷载等。

静荷载是计算脚手架支撑结构稳定性和安全性的重要参数，需要结合实际情况进行详细计算。

3.动荷载：动荷载主要是指由风力、地震等外力引起的荷载。

在计算脚手架的承载能力时，需要考虑这些动荷载对脚手架结构的影响，并采取相应的措施来增加脚手架的稳定性和安全性。

4.临界荷载：临界荷载是指脚手架结构在承受荷载时达到临界状态的荷载大小。

在脚手架设计和施工中，需要根据实际情况计算脚手架的临界荷载，以确保其在使用过程中能够安全可靠地承受荷载。

在进行脚手架承重支撑荷载计算时，需要根据国家规范和标准进行计算，并结合实际情况进行综合考虑。

同时，还需要注意以下几个方面：1.材料的选择和强度：脚手架的支撑结构主要包括立杆、横杆、斜杆、连接件等，这些材料的选择和强度对于脚手架的承载能力至关重要。

需要根据实际情况选择合适的材料，并对其进行合理的强度计算。

2.结构的稳定性和刚度：脚手架的结构稳定性和刚度对于承受荷载至关重要。

需要根据实际情况进行结构的稳定性和刚度计算，并采取相应的措施来增强脚手架的稳定性和刚度。

3.支撑系统的布置和连接：脚手架的支撑系统布置和连接方式直接影响其承载能力。

需要合理布置支撑系统，并采用可靠的连接方式来提高脚手架的承载能力。

4.临时荷载的考虑：在计算脚手架承载能力时，需要充分考虑临时荷载的影响，并根据实际情况进行合理估计，以确保脚手架能够安全承受临时荷载。
