脚手架承重支撑荷载计算

支架竖向承载力计算：按每平方米计算承载力，中板恒载标准值:f=2.5*0.4*1*1*10=10KN ；活荷载标准值N Q = (2.5+2 )*1*1=4.5KN ；则：均布荷载标准值为：P1=1.2*10+1.4*4.5＝18.3KN ；根据脚手架设计方案，每平方米由2根立杆支撑，单根承载力标准值为100.3KN ，故：P1=18.3/2=9.15KN<489.3*205=100.3KN 。

满足要求。

或根据中板总重量（按长20m 计算）与该节立杆总数做除法，中板恒载标准值:f=2.5*0.4*10*20*19.6=3920KN ；活荷载标准值NQ = (2.5+2 )*20*19.6=1764KN ；则：均布荷载标准值为：P1=1.2*3920+1.4*1764＝7173KN ；得P1＝7173KN<100.3*506=50750KN 。

满足要求。

支架整体稳定性计算：根据公式： []N f Aσϕ≤＝式中：N －立杆的轴向力设计值，本工程取15.8kN ；－轴心受压构件的稳定系数，由长细比λ决定，本工程λ＝136，故＝0.367； λ－长细比，λ＝l 0 /i ＝2.15/1.58*100＝136；l 0－计算长度，l 0＝kμh ＝1.155*1.5*1.2＝2.15m ；k－计算长度附加系数，取 1.155；μ－单杆计算长度系数 1.55；h－立杆步距0.75m。

i－截面回转半径，本工程取1.58cm；A－立杆的截面面积，4.89cm2；f－钢材的抗压强度设计值，205N/mm2。

σ＝15.8/（0.367*4.89）＝88.04N/mm2<[f]=205N/mm。

满足要求.支架水平力计算支架即作为竖向承力支架，也作为侧墙内撑支架，因此需计算支架水平支撑力，即侧墙施工时产生的侧压力。

混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

脚手架立杆荷载计算:作用于脚手架的荷载包括静荷载、活荷载和风荷载。

静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值，为0.1248kN/mN G1 = [0.1248+(1.50×2/2)×0.038/1.80]×23.00 = 3.606kN；(2)脚手板的自重标准值；采用木脚手板，标准值为0.35kN/m2N G2= 0.35×6×1.5×(0.8+0.2)/2 = 1.654 kN；(3)栏杆与挡脚手板自重标准值；采用栏杆、木脚手板挡板，标准值为0.14kN/mN G3 = 0.14×6×1.5/2 = 0.63 kN；(4)吊挂的安全设施荷载，包括安全网；0.005 kN/m2N G4 = 0.005×1.5×23 = 0.172 kN；经计算得到，静荷载标准值N G =N G1+N G2+N G3+N G4 = 6.063 kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。

经计算得到，活荷载标准值N Q= 2×0.8×1.5×2/2 = 2.4 kN；风荷载标准值按照以下公式计算其中 W o-- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：W o = 0.3 kN/m2；U z-- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：U z= 1 ；U s -- 风荷载体型系数：取值为1.13；经计算得到，风荷载标准值W k = 0.7 ×0.3×1×1.13 = 0.237 kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2N G+1.4N Q= 1.2×6.063+ 1.4×2.4= 10.635 kN；考虑风荷载时,立杆的轴向压力设计值为N = 1.2 N G+0.85×1.4N Q= 1.2×6.063+ 0.85×1.4×2.4= 10.131 kN；风荷载设计值产生的立杆段弯矩 M W为M w = 0.85 ×1.4W k L a h2/10 =0.850 ×1.4×0.237×1.5×1.82/10 = 0.137 kN.m；。

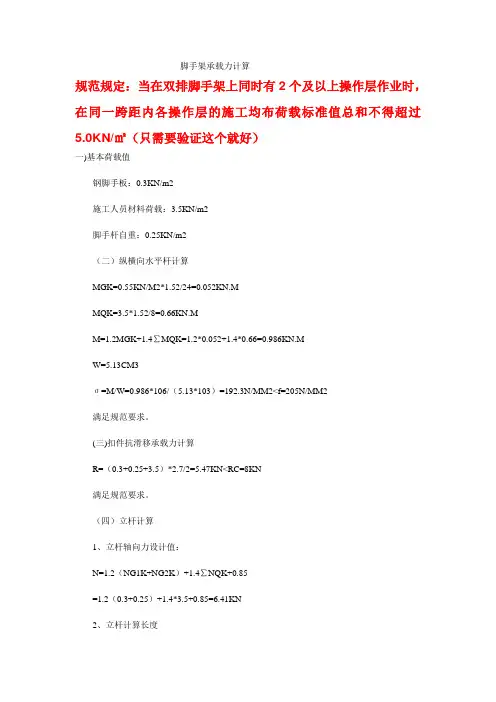

脚手架承载力计算规范规定：当在双排脚手架上同时有2个及以上操作层作业时，在同一跨距内各操作层的施工均布荷载标准值总和不得超过5.0KN/㎡（只需要验证这个就好）一)基本荷载值钢脚手板：0.3KN/m2施工人员材料荷载：3.5KN/m2脚手杆自重：0.25KN/m2（二）纵横向水平杆计算MGK=0.55KN/M2*1.52/24=0.052KN.MMQK=3.5*1.52/8=0.66KN.MM=1.2MGK+1.4∑MQK=1.2*0.052+1.4*0.66=0.986KN.MW=5.13CM3σ=M/W=0.986*106/（5.13*103）=192.3N/MM2<f=205N/MM2满足规范要求。

(三)扣件抗滑移承载力计算R=（0.3+0.25+3.5）*2.7/2=5.47KN<RC=8KN满足规范要求。

（四）立杆计算1、立杆轴向力设计值：N=1.2（NG1K+NG2K）+1.4∑NQK+0.85=1.2（0.3+0.25）+1.4*3.5+0.85=6.41KN2、立杆计算长度l0=kuh=1.155*1.5*1.5=2.599mλ0=l0/i=2.6*100cm/1.7cm=1533、由风荷载设计值产生的立杆段弯距：MW=0.85*1.4WK*la*h2/10=0.85*1.4*0.6*1.5*1.2*1.2/10=0.1544、稳定性计算：N/φA+MW/W=6410/（0.298*452）+0.154*105/5.13*103=47.6+30=77.62N/mm2<f=205N/mm2满足规范要求。

（五）连墙件计算预埋φ14钢筋，fy=210 N/mm2，φ14圆钢抗拉能力：2πr2×fy=64.6KN>N2=14.42KN满足要求，但要保证预埋环有足够的锚固长度。

锚固筋可按层高设置每3.3米设置一道，水平方向每5米设置一道，如板内无上皮筋处应加设附加钢筋，防止板面裂缝。

脚手架承重支撑荷载计算脚手架是建筑工程中常用的临时支撑结构，用于支撑施工过程中的人员、设备和材料。

在搭建脚手架时，承重支撑荷载的计算是非常重要的，它直接关系到脚手架的稳定性和安全性。

脚手架的承重支撑荷载计算需要考虑以下几个方面：1.脚手架的自重：脚手架的自重是指搭建脚手架所使用的材料的重量，包括钢管、钢板、连接件等。

计算时需要根据设计图纸和施工方案确定脚手架所使用的材料的种类和数量，并根据材料的密度和尺寸计算得出脚手架的自重。

2.施工荷载：施工过程中的人员、设备和材料会在脚手架上施加额外的荷载。

这些荷载需要根据施工方案和工程实际情况进行合理估算。

例如，人员的荷载一般按照每平方米200公斤计算，设备和材料的荷载则根据其重量进行计算。

3.风荷载：脚手架在室外施工时还需要考虑风荷载的影响。

根据工程所在地的风速和风向，以及脚手架的设计参数，可以通过风荷载的计算公式得出风荷载大小。

风荷载的计算需要参考相关的规范和标准，并结合工程的实际情况进行合理估算。

4.地基承载力：脚手架的承载能力还需要考虑地基的承载力。

地基的承载力与工程所在地的土壤的类型和强度有关。

根据地质勘察和土壤力学的理论，可以计算出地基的承载力。

在实际工程中，需要根据地质勘察的结果和工程实际情况进行合理估算。

承重支撑荷载计算是确保脚手架稳定性和安全性的关键一环。

通过合理计算承重支撑荷载，可以确保脚手架的设计和搭建符合工程要求，并且可以有效避免脚手架在使用中发生倒塌、坍塌等安全事故。

因此，在工程施工前，必须仔细研究工程的施工方案，明确脚手架的使用条件和要求，并根据实际情况进行承重支撑荷载的计算和评估。

只有确保脚手架的稳定性和安全性，才能保障施工人员的安全和工程的质量。

支架竖向承载力计算：按每平方米计算承载力，中板恒载标准值:f=2.5*0.4*1*1*10=10KN ；活荷载标准值N Q = (2.5+2 )*1*1=4.5KN ；则：均布荷载标准值为：P1=1.2*10+1.4*4.5＝18.3KN ；根据脚手架设计方案，每平方米由2根立杆支撑，单根承载力标准值为100.3KN ，故：P1=18.3/2=9.15KN<489.3*205=100.3KN 。

满足要求。

或根据中板总重量（按长20m 计算）与该节立杆总数做除法，中板恒载标准值:f=2.5*0.4*10*20*19.6=3920KN ；活荷载标准值NQ = (2.5+2 )*20*19.6=1764KN ；则：均布荷载标准值为：P1=1.2*3920+1.4*1764＝7173KN ；得P1＝7173KN<100.3*506=50750KN 。

满足要求。

支架整体稳定性计算：根据公式： []N f Aσϕ≤＝式中：N －立杆的轴向力设计值，本工程取15.8kN ；－轴心受压构件的稳定系数，由长细比λ决定，本工程λ＝136，故＝0.367； λ－长细比，λ＝l 0 /i ＝2.15/1.58*100＝136；l 0－计算长度，l 0＝kμh ＝1.155*1.5*1.2＝2.15m ；k－计算长度附加系数，取 1.155；μ－单杆计算长度系数 1.55；h－立杆步距0.75m。

i－截面回转半径，本工程取1.58cm；A－立杆的截面面积，4.89cm2；f－钢材的抗压强度设计值，205N/mm2。

σ＝15.8/（0.367*4.89）＝88.04N/mm2<[f]=205N/mm。

满足要求.支架水平力计算支架即作为竖向承力支架，也作为侧墙内撑支架，因此需计算支架水平支撑力，即侧墙施工时产生的侧压力。

混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

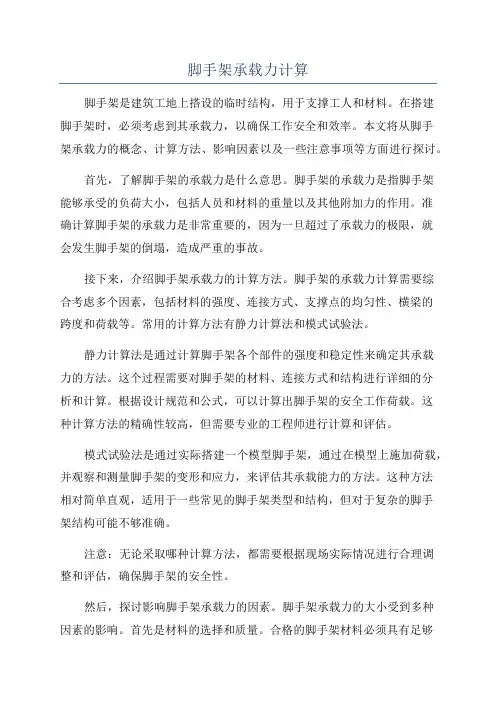

脚手架承载力计算脚手架是建筑工地上搭设的临时结构，用于支撑工人和材料。

在搭建脚手架时，必须考虑到其承载力，以确保工作安全和效率。

本文将从脚手架承载力的概念、计算方法、影响因素以及一些注意事项等方面进行探讨。

首先，了解脚手架的承载力是什么意思。

脚手架的承载力是指脚手架能够承受的负荷大小，包括人员和材料的重量以及其他附加力的作用。

准确计算脚手架的承载力是非常重要的，因为一旦超过了承载力的极限，就会发生脚手架的倒塌，造成严重的事故。

接下来，介绍脚手架承载力的计算方法。

脚手架的承载力计算需要综合考虑多个因素，包括材料的强度、连接方式、支撑点的均匀性、横梁的跨度和荷载等。

常用的计算方法有静力计算法和模式试验法。

静力计算法是通过计算脚手架各个部件的强度和稳定性来确定其承载力的方法。

这个过程需要对脚手架的材料、连接方式和结构进行详细的分析和计算。

根据设计规范和公式，可以计算出脚手架的安全工作荷载。

这种计算方法的精确性较高，但需要专业的工程师进行计算和评估。

模式试验法是通过实际搭建一个模型脚手架，通过在模型上施加荷载，并观察和测量脚手架的变形和应力，来评估其承载能力的方法。

这种方法相对简单直观，适用于一些常见的脚手架类型和结构，但对于复杂的脚手架结构可能不够准确。

注意：无论采取哪种计算方法，都需要根据现场实际情况进行合理调整和评估，确保脚手架的安全性。

然后，探讨影响脚手架承载力的因素。

脚手架承载力的大小受到多种因素的影响。

首先是材料的选择和质量。

合格的脚手架材料必须具有足够的强度和稳定性，能够承受正常使用过程中的荷载。

其次是脚手架的结构设计。

合理的结构设计能够充分发挥材料的强度和稳定性，提高脚手架的承载能力。

另外，脚手架的搭建、连接和固定也会影响其承载力。

搭建人员必须按照规范和要求进行操作，确保连接紧固。

最后，外部环境因素如风速、震动等也会对脚手架的承载能力产生影响。

最后，总结一些脚手架承载力计算的注意事项。

首先，必须严格按照设计规范和施工要求进行操作，确保使用的脚手架材料符合标准，结构设计合理。

满堂脚手架稳定计算公式
脚手架是建筑施工中常用的临时工具，用于搭设工人、材料和设备的
临时工作平台。

脚手架的稳定性是非常重要的，需要进行计算和设计，以
确保施工过程中的安全。

下面是满堂脚手架稳定计算的公式（使用Excel）：
1.工作平台面积计算公式：
工作平台面积=平台长度x平台宽度
2.悬挑脚手架支撑点计算公式：
支撑点数目=平台长度/支撑间距-1
3.脚手架荷载计算公式：
脚手架荷载=（平台面积x载荷系数1）+（支撑点数目x载荷系数2）载荷系数1：根据脚手架使用情况选择合适的值，一般为0.3-
0.6kN/m²
载荷系数2：根据支撑点的类型和间距选择合适的值，一般为1-4kN
4.脚手架竖向稳定计算公式：
脚手架竖向力=公用竖向附加力+竖直荷载
公用竖向附加力：根据施工实际情况选择合适的值，一般为2kN
竖直荷载：根据脚手架的荷载计算结果确定
5.脚手架水平稳定计算公式：
脚手架水平力=公用水平附加力+横向施工力
公用水平附加力：根据施工实际情况选择合适的值，一般为2kN
横向施工力：根据脚手架的荷载计算结果确定
6.横档折算长度计算公式：
横档折算长度=横档长度+支局间距x（支局数-1）
横档长度：根据实际脚手架设计确定
7.横向荷载计算公式：
横向荷载=横档折算长度x荷载系数
荷载系数：根据横向施工力计算结果和脚手架类型选择合适的值，一般为1-2kN/m
以上是满堂脚手架稳定计算的一般公式，具体的计算需要根据实际工程情况和设计要求进行调整和细化。

在Excel中可以使用这些公式进行快速计算和调整，以确保脚手架的稳定性和安全性。

一、荷载计算1、箱梁荷载：箱梁钢筋砼每单位面积的自重：22.63 KN/m2取安全系数r=1.2单位面积的自重为：F1=22.63×1.2=27.156 KN/m22、施工荷载：取F2=1.4×2.5=3.5 KN/m23、振捣混凝土产生荷载：取F3=1.4×2.0=2.799 KN/m24、箱梁芯模：取F4=1.2×1.5=1.799 KN/m25、木模板(松木)：取F5=1.2×0.1=.119 KN/m2方木横梁容重：取r=7.5 KN/m3方木纵梁容重：取r=7.5 KN/m3二、底模强度计算箱梁底模采用木模板(松木)，板厚t=15 mm，方木背肋间距为300 mm，所以验算模板强度采用宽b=300 mm平面木模板(松木)。

1、模板力学性能（1）弹性模量E=11000 MPa。

（2）截面惯性矩：I=bh3/12=30×1.5^3/12=8.438 cm4（3）截面抵抗矩：W= bh2/6=30×1.5^2/6=11.25 cm3（4）截面积：A=bh=30×1.5=45 cm22、模板受力计算（1）底模板均布荷载：F= F1+F2+F3+F4=27.156+3.5+2.799+1.799=35.254 KN/m2q=F×b=35.254×.3=10.576 KN/m（2）跨中最大弯矩：M=qL2/8=10.576×.3^2/8=.119 KN.M（3）弯拉应力：σ=M/W=.119×10^3/11.25=10.57 MPa<[σ] =14.5 MPa木模板(松木)弯拉应力满足要求（4）挠度：从底模下方的背肋布置可知，木模板(松木)可看作为多跨等跨连续梁，按三等跨均布荷载作用连续梁进行计算，计算公式为：f=0.677qL4/100EI=0.667×10.576×.3^4/(100×11000×8.438)×10^8=.615mm<L/400=.75 mm木模板(松木)挠度满足要求三、横梁强度计算横梁为10×10 cm方木，跨径为.9 m，中对中间距为.4 m。

脚手架受力计算及稳定性验算一、荷载计算可调立杆承受荷载分为恒载和活载，活载主要为风载及施工中产生的动载，由于风载和施工动载影响很小，计算中不予考虑。

恒载：Gk=Gk1+Gk2Gk1─混凝土自重，混凝土比重ρ=3000Kg/m3，考虑最不利情况下混凝土自重主要有框架梁、框架柱及钢筋重量，其中钢筋考虑2400kg。

Gk2─脚手架自重，可调支撑钢管Φ48×3.5，自重3.84kg/m，扣件取1.32kg/个。

Gk1=（0.5×1.0×6.6+0.5×1.0×7）×3000+2400=22800kgGk2=（2.5×6+3.5×6）×3.84+18×1.32=162kg则Gk=Gk1+Gk2=22800+162=22962kg单根立杆承受荷载Gk=22962÷6=3827kg（38.27kN）二、可调支撑杆支座承载力及地基承载力验算1、可调支撑杆底座验算N≤Rb，其中Rb取40 kN。

N=38.27 kN<Rb=40 kN，满足要求。

2、可调支撑杆的地基承载力验算N/Ad≤K*f kAd—可调支撑底面积，取0.01m2。

k—混凝土面，取1.0。

f k—地基承载力标准值。

根据试验取40Mpa。

N/Ad=38.27/0.01=3.83×103kN/m2<40Mpa三、可调支撑杆稳定性验算N/ψA≤fψ—轴心受压构件稳定系数。

λ—长细比，λ=L0/ⅰ。

f—钢材抗压强度设计值，取205N/mm2。

L0=kμh，其中k取1.155，μ取1.05，h取0.35。

则L0=1.155×1.05×0.35=0.42。

经查表得ⅰ=1.58cm，ψ=0.97。

截面面积A=4.89cm2。

N/ψA=38.27/（0.927×4.89×10-4）=84×103kN<205×103kN，满足要求。

塔内塔外脚手架的计算脚手架受力计算方法1、恒荷载计算（脚手架壁厚按3mm计算）Gk=Hi（gk1+gk3）+n1lagk2其中：Gk：恒荷载计算标准值；Hi：立杆计算截面积以上的架高；gk1：以每米架高计的架构基结构杆见得自重计算基数；gk1=gak1+n2gbk1其中：n2：边角立杆取0.5，中立杆取1；gak1：在高1m宽1a的构架纵立杆立面内所有杆部件的总重；gbk1：在高1m宽1b的构件横立面内横向平杆段及其连接的总重；n1：同时存在的作业层设置数；gk2：以每米立杆纵距（la）计的作业层面材料的自重计算基数；gk2=n2（gak2+ gbk2+ gck2）其中：gak2：按每米立杆纵距（la）计的作业层脚手架的自重， gak2=0.035δlbδ：脚手板厚度；gbk2：按每米立杆纵距计的架面增设支承杆及其连接件的自重；gck2：按每米立杆纵距计的仅在作业层设置的栏杆、挡脚板和围护材料的自重；gk3：以每米架高计的外立面整体拉杆件和防护材料自重计算基数；gk3= gak3+ gbk3其中：gak3按每米架高计的外立面整体拉接杆件的自重；gbk3按每米架高计的防护杆件和封闭材料自重；2、施工载荷计算（Qk）Qk =nllaqk其中：qk：按每米立杆纵距la计的作业层施工荷载标准值的计算基数；3、风荷载计算（WK）WK=laψωk其中：ψ：取构件部件高h宽la范围内的所有杆件配件迎风投影面积之和与h*l4、计算轴心力设计值NノNノ=1.2(NGK+NQK)NGK =GK NQK =QKMw=0.12qwkh2其中: qwk=WK= laAnωk /Awh:步距;Aw:脚手架立面的迎风面积,Aw=la*hAn:脚手架立面Aw内的挡风面积；W：截面抵抗矩：5*103；5、计算稳定Nノ/（ψA）+Mw/W≤fc/（0.9γノm）其中:fc:钢结构抗压强度设计值；γノ:材料强度附加分项系数；1.56076、脚手架受力计算说明一般脚手架承重不超过270kg，不加扫地杆其承载能力下降约5%，步距由1.2m增到1.8m，承载能力下降26-29%，加横向支撑承载能力提高15%，加纵向支撑(剪刀撑)承载能力增加12%。

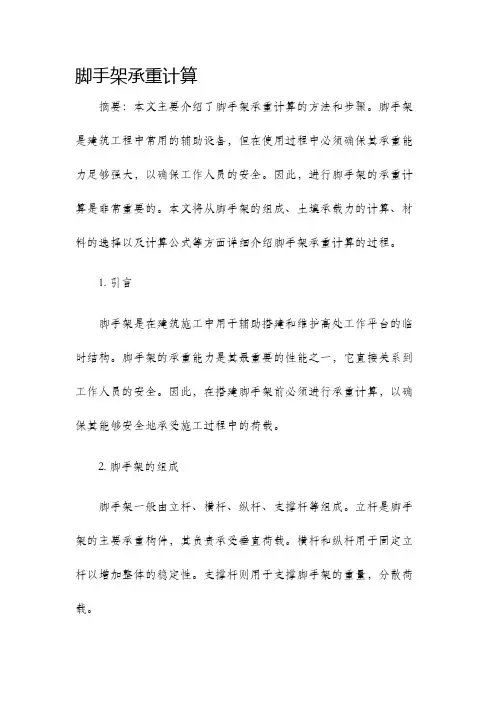

脚手架承重计算摘要：本文主要介绍了脚手架承重计算的方法和步骤。

脚手架是建筑工程中常用的辅助设备，但在使用过程中必须确保其承重能力足够强大，以确保工作人员的安全。

因此，进行脚手架的承重计算是非常重要的。

本文将从脚手架的组成、土壤承载力的计算、材料的选择以及计算公式等方面详细介绍脚手架承重计算的过程。

1. 引言脚手架是在建筑施工中用于辅助搭建和维护高处工作平台的临时结构。

脚手架的承重能力是其最重要的性能之一，它直接关系到工作人员的安全。

因此，在搭建脚手架前必须进行承重计算，以确保其能够安全地承受施工过程中的荷载。

2. 脚手架的组成脚手架一般由立杆、横杆、纵杆、支撑杆等组成。

立杆是脚手架的主要承重构件，其负责承受垂直荷载。

横杆和纵杆用于固定立杆以增加整体的稳定性。

支撑杆则用于支撑脚手架的重量，分散荷载。

3. 土壤承载力的计算在计算脚手架的承重能力前，需要先计算土壤的承载力。

土壤承载力取决于土壤类型、含水量、密度和荷载的大小。

常用的计算方法包括查找土壤类型对应的承载力系数和根据土壤试验结果计算出土壤的实际承载力。

4. 材料的选择脚手架的承重能力还受到材料的选择的影响。

常用的脚手架材料有钢管、铝合金、木材等。

钢管脚手架具有承重能力强、稳定性好的特点，适用于大型建筑工程。

铝合金脚手架重量轻、便于搭建和拆除，适用于较小的施工场地。

木材脚手架则适用于非常规形状的建筑物，但其承重能力相对较低。

5. 计算公式脚手架承重计算需要使用一些基本的计算公式。

以下是一些常用的计算公式：- 承重能力 = 脚手架自重 + 施工荷载- 脚手架自重 = 立杆自重 + 横杆自重 + 纵杆自重 + 支撑杆自重- 施工荷载 = 工人负荷 + 材料负荷 + 设备负荷6. 承重计算步骤进行脚手架承重计算时，可以按照以下步骤进行：1. 确定土壤的承载力。

根据土壤试验结果或查找相关资料确定土壤的承载力系数。

2. 确定脚手架材料。

根据施工需求和场地条件选择合适的脚手架材料。

脚手架承重支撑荷载计算脚手架承重支撑荷载计算是指对脚手架结构的支撑系统进行荷载计算，以确保脚手架能够承受实际工作中的荷载。

脚手架是建筑工程中常用的临时支撑结构，用于搭设、维修或拆除建筑物或其他结构。

正确计算脚手架的承载能力对于保障施工安全和提高工作效率至关重要。

脚手架的承重支撑荷载计算需要考虑以下几个方面：1.临时荷载：脚手架在施工过程中会受到临时荷载的影响，比如工人、材料、设备等。

这些荷载应根据实际情况进行合理估计，并按照国家规范和标准进行计算和设计。

2.静荷载：静荷载主要是指脚手架自身的重量和附加荷载，比如垂直荷载、弯曲荷载、剪切荷载等。

静荷载是计算脚手架支撑结构稳定性和安全性的重要参数，需要结合实际情况进行详细计算。

3.动荷载：动荷载主要是指由风力、地震等外力引起的荷载。

在计算脚手架的承载能力时，需要考虑这些动荷载对脚手架结构的影响，并采取相应的措施来增加脚手架的稳定性和安全性。

4.临界荷载：临界荷载是指脚手架结构在承受荷载时达到临界状态的荷载大小。

在脚手架设计和施工中，需要根据实际情况计算脚手架的临界荷载，以确保其在使用过程中能够安全可靠地承受荷载。

在进行脚手架承重支撑荷载计算时，需要根据国家规范和标准进行计算，并结合实际情况进行综合考虑。

同时，还需要注意以下几个方面：1.材料的选择和强度：脚手架的支撑结构主要包括立杆、横杆、斜杆、连接件等，这些材料的选择和强度对于脚手架的承载能力至关重要。

需要根据实际情况选择合适的材料，并对其进行合理的强度计算。

2.结构的稳定性和刚度：脚手架的结构稳定性和刚度对于承受荷载至关重要。

需要根据实际情况进行结构的稳定性和刚度计算，并采取相应的措施来增强脚手架的稳定性和刚度。

3.支撑系统的布置和连接：脚手架的支撑系统布置和连接方式直接影响其承载能力。

需要合理布置支撑系统，并采用可靠的连接方式来提高脚手架的承载能力。

4.临时荷载的考虑：在计算脚手架承载能力时，需要充分考虑临时荷载的影响，并根据实际情况进行合理估计，以确保脚手架能够安全承受临时荷载。

脚手架荷载计算摘要：脚手架是在建筑施工过程中常用的临时支撑结构，其安全性和稳定性至关重要。

脚手架荷载计算是确定脚手架系统设计及施工中所承受的各种荷载的重要步骤。

本文将介绍脚手架荷载计算的基本原理、相关计算方法和注意事项。

1. 引言脚手架作为施工过程中的临时支撑结构，主要用于提供工人和材料的安全通道，同时承受来自施工活动的各种荷载。

因此，脚手架的设计和施工必须符合规范和标准，确保其稳定性和安全性。

2. 脚手架荷载类型脚手架系统所承受的荷载可以分为以下几种类型：- 人员荷载：包括工人、监理人员和施工管理人员等，需要根据相关规范和标准确定荷载系数。

- 材料荷载：包括各种施工材料的重量，如砖块、水泥、钢筋等。

- 设备荷载：指施工过程中使用的机械设备、工具等的荷载。

- 风荷载：考虑到脚手架用于高层建筑施工时受到的风力荷载。

- 地震荷载：对于地震频繁的地区，需要考虑地震荷载对脚手架的影响。

3. 荷载计算方法脚手架荷载计算包括以下几个步骤：- 确定各种荷载的引入系数：对于不同类型的荷载，需要根据规范和标准确定相应的引入系数，通常以荷载的最不利工况为基准。

- 计算各种荷载的总和：根据所需的荷载设计指标，将各种荷载按照其引入系数进行加权求和，得到脚手架的设计荷载。

- 校核脚手架结构：根据脚手架的设计荷载，结合脚手架结构的设计和材料参数，进行结构强度的校核，确保其能够承受设计荷载。

4. 注意事项在进行脚手架荷载计算时，需要注意以下几点：- 参考规范和标准：脚手架荷载计算必须参考相关的规范和标准，如国家标准、行业标准等。

- 考虑荷载组合：在计算设计荷载时，需要综合考虑各种荷载的组合情况，以确定最不利的工况。

- 考虑结构的变形和位移：除了强度的校核，还需要考虑脚手架结构在承受荷载时的变形和位移，以确保其稳定性和安全性。

5. 结论脚手架荷载计算是脚手架系统设计和施工中的关键环节，正确进行荷载计算可以确保脚手架的安全性和稳定性，减少施工事故的发生。

边坡脚手架计算书（一）边坡支护护坡操作脚手架，其步距为1200，立杆纵横间距均为1500。

1承载力验算：（1）脚手架承受荷载计算：①脚手架承受荷载计算：考虑上人操作和堆物为980N/M2②对操作层荷载（W1）进行计算，附加荷载980N/m2，考虑动力系数1.2，超载系数（其他未考虑因素）取1.5，脚手架自重360N/m2则W1=超载系数×动力系数×（附加荷载+脚手架自重）=1.5×1.2×（980+360）=2412N/m2③非操作层，每层荷载为W2，钢管理论重力为38.4N/m，扣件重力按10N/个，剪刀撑长度近似按对角支撑计算L=(1.82+2.02)=2.69m 每跨脚手架面积=1.5×2=3m2。

则非操作层每层荷载W2为W2=[（步距×2+间距×2+架宽+L×2）×钢管理论重量/m×钢管实际长度系数+扣件重量每跨]/每跨脚手架面积[（1.2m×2+1.5m×2+2m+2.69m×2）×38.4N/m×1.3+10N/个×4个]/3=226N/m2则每根立柱承重：（W1+非操作层数×W2）/立柱根数=（2412N+4×226N）÷4=829Na2：立杆设计荷载计算：采用φ48.3×2.8mm钢管，截面特征查表A=4.893×102mm2i=15.78mml0=μL=0.77m×1=0.77mλ=L0/i=770mm/15.78mm=48.8欧拉临界应力：σ=π2E/λ=3.142×210000/48.82=869MPaη=0.3×(1/100i)2=0.3/(100×0.01578)2=0.12设计荷载N为:N=4.89×102/2×{[17+(1+0.12)×869/2-[(170+(1+0.12)×869/2)-170×869]}N=3×104N通过脚手架承受荷栽，立杆设计荷载计算得知，立杆设计荷载（3×104N）＜脚手架承受荷栽（829N）故立杆承载力符合要求。
