电力电容器资料

电力电容器的原理及实际应用电力电容器是一种能够将电能储存起来并在需要时释放的电子元器件，在电力系统中起到重要的作用。

它主要由两块导体电极(如金属箔)之间的绝缘介质（如聚乙烯薄膜）组成。

当电容器两电极上的电压差发生变化时，导体电极上的电荷也会发生变化，电容器就会储存电能。

电容器的储能量可以通过以下公式表示：E=0.5*C*V^2其中，E表示储存的电能，C表示电容器的电容量，V表示电容器上的电压。

电容器的原理可以用电场理论解释。

当电容器两电极上存在电压差时，介质内部会形成一个均匀的电场。

这个电场会将正负电荷分别较集在两个电极上，形成电荷分布不均匀。

当电容器进行充电时，电荷从一个极板流向另一个极板，导致电容器储存了电能。

当电容器进行放电时，储存的电荷回流回原来的电极1.电压调节器：电容器可以用作电压调节器，帮助维持电网的恒定电压。

当电网电压下降时，电容器会放出储存的电能以平衡电网的电压。

这一功能对于维持电力系统的稳定性和可靠性非常重要。

2.无功补偿：电容器可以用于消除电力系统中的功率因数补偿，即提高综合功率因数，减少无功功率的流动。

当电力负荷中存在大量的感性负载时，使用电容器可以补偿感性无功功率，提高电力系统的效率。

3.电力因数校正：电容器可以用于校正电力因数，改善用电质量。

电容器与感性负载并联使用，通过调节电容器的容量和电压来校正电流的相位，提高电力因数，减少电网中的谐波和电损耗。

4.瞬态稳定性改善：当电力系统中存在大功率负载突然增加或者突然减少时，可能会导致电压波动。

使用电容器可以增加电力系统的瞬态稳定性，减少电压波动。

5.示波器校准：电容器可以用作示波器和其他仪器的校准标准。

在示波器的校准过程中，电容器可以提供一个稳定的交流电压源。

总结起来，电力电容器的原理在电力系统中起到重要的作用，包括调节电压、补偿功率因数、校正电力因数、改善瞬态稳定性和作为仪器校准的标准。

这些应用使得电力系统能够更加稳定、高效地运行。

电力电容器知识一、电力电容器简介电力电容器主要应用在电力系统，但在工业生产设备及高电压试验方面也有广泛地应用。

按使用电压的高低可分为高压电力电容器和低压电力电容器，以额定电压1000V为界。

高压电力电容器一般为油浸电容器，而低压电力电容器多为自愈式电容器（在金属化电容器问世前也生产油浸低压电容器），自愈式电容器也称金属化电容器。

1.名词解释电容：电容器的电容是表征电容器储存电荷能力的参数。

电容值称为电容量，计量单位为法拉（F），常用派生单位为微法（μF）、微微法（μμF或pF）。

①对于平板电容式中—真空介电常数；—相对介电系数（也称相对电容率，相对于真空的相对介电常数）；—电容极板间的距离（）；—电容器极板面积（）。

通常所说的介电常数都是指相对介电常数。

②对于卷绕电容器（极板两面起作用）式中—极板宽度（）；—极板长度（）；—极间介质厚度（）。

（2）电容器的储能电容器的储能是指电容器充电后在极板间储存的能量。

即式中—电容器的电容（）；—电容器极板间的电压（））。

（3）电容器的容量在交流电压作用下，电容器的容量（或无功功率）为式中—电容器的电容电流（）；—对电容器施加的电压（kV）；—施加电压的频率（）；—电容器的电容（）。

2. 电力电容器的分类和用途（1）并联电容器并联电容器是并联补偿电容器的简称，与需补偿设备并联连接于50Hz或60Hz交流电力系统中，用于补偿感性无功功率，改善功率因数和电压质量，降低线路损耗，提高系统或变压器的输出功率。

并联电容器又由可分为：(a) 高压并联电容器，其额定电压在1.0kV以上，大多为油浸电容器；(b) 低压并联电容器，其额定电压在1.0kV及下，大多为自愈式电容器，以前曾生过油浸低压电容器。

现在已经不多见了；(c) 自愈式低压并联电容器，其额定电压在1.0kV及下；(d) 集合式并联电容器（也称密集型电容器），准确地说应该称作并联电容器组，额定电压在3.5～66kV；(e) 箱式电容器，其额定电压多在3.5～35kV，与集合式电容器的区别是：集合式电容器是由电容器单元（单台电容器有时也叫电容器单元）串并联组成，放置于金属箱内。

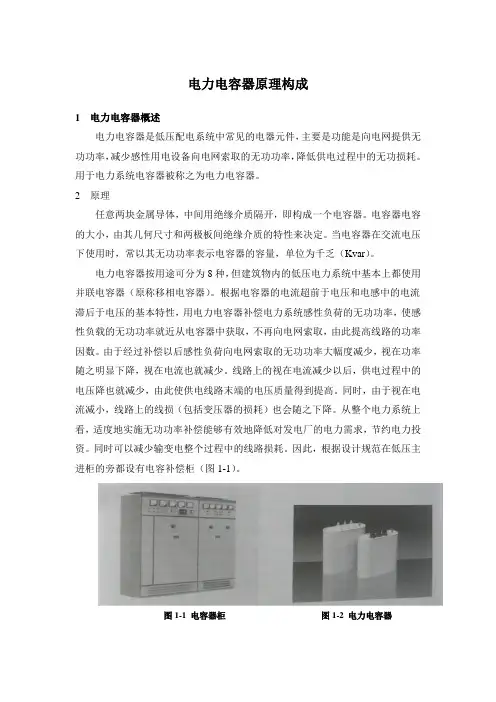

电力电容器原理构成1 电力电容器概述电力电容器是低压配电系统中常见的电器元件，主要是功能是向电网提供无功功率，减少感性用电设备向电网索取的无功功率，降低供电过程中的无功损耗。

用于电力系统电容器被称之为电力电容器。

2 原理任意两块金属导体，中间用绝缘介质隔开，即构成一个电容器。

电容器电容的大小，由其几何尺寸和两极板间绝缘介质的特性来决定。

当电容器在交流电压下使用时，常以其无功功率表示电容器的容量，单位为千乏（Kvar）。

电力电容器按用途可分为8种，但建筑物内的低压电力系统中基本上都使用并联电容器（原称移相电容器）。

根据电容器的电流超前于电压和电感中的电流滞后于电压的基本特性，用电力电容器补偿电力系统感性负荷的无功功率，使感性负载的无功功率就近从电容器中获取，不再向电网索取，由此提高线路的功率因数。

由于经过补偿以后感性负荷向电网索取的无功功率大幅度减少，视在功率随之明显下降，视在电流也就减少。

线路上的视在电流减少以后，供电过程中的电压降也就减少，由此使供电线路末端的电压质量得到提高。

同时，由于视在电流减小，线路上的线损（包括变压器的损耗）也会随之下降。

从整个电力系统上看，适度地实施无功功率补偿能够有效地降低对发电厂的电力需求，节约电力投资。

同时可以减少输变电整个过程中的线路损耗。

因此，根据设计规范在低压主进柜的旁都设有电容补偿柜（图1-1）。

图1-1 电容器柜图1-2 电力电容器3 功率因数（力率）在交流电路中，电压与电流之间的相位差（Φ）的余弦叫做功率因数，用符号表示。

在数值上，功率因数是有功功率（P）和视在功率（S）的比值，即COSφ=P ∕S。

在电业企业也将功率因数称之为力率。

根据电力法，各地供电企业根据用户的用电性质、变压器容量等情况，规定用户必须达到的功率因数的目标值。

每个月收取电费的时候，供电企业要对用电的功率因数进行考核并根据达标的情况进行奖惩。

4 电力电容的构图（图1-2）1.外壳──有马口铁冲压制成，外涂绝缘漆，要求耐压，密封，绝缘性能良好。

电力电容器基础知识讲解主讲：概述高压断路器短路电流的开合并联电容器的保护并联电容器的运行与维护1.接线类型及优缺点：目前在系统中运行的电力电容器组的接线有两种：即星形接线和三角形接线。

电力企业变电所采用星形居多，工矿企业变电所采用三角形居多。

三角形接线优点：可以滤过3倍次谐波电流，利于消除电网中的3倍次谐波电流的影响。

三角形接线缺点：当电容器组发生全击穿短路时，故障点的电流不仅有故障相健全电容器的放电涌流，还有其他两相电容器的放电涌一、并联电力电容器的接线流和系统短路电流。

故障电流的能量往往超过电容器油箱能耐受的爆裂能量，因而经常会造成电容器的油箱爆裂，扩大事故。

星形接线优点：当电容器发生全击穿短路时，故障电流受到健全相容抗的限制，来自系统的工频短路电流将大大降低，最大不超过电容器额定电流的3倍，并没有其他两相电容器的放电涌流，只有故障相健全电容器的放电电流。

故障电流能量小，因而故障不容易造成电容器的油箱爆裂。

在电容器质量相同的情况下，星形接线的电容器组可靠性较高。

并联电力电容器的接线与电容器的额定电压、容量，以及单台电容器的容量、所连接系统的中性点接地方式等因素有关。

220～500kV变电所，并联电力电容器组常用的接线方式：（1）中性点不接地的单星形接线。

（2）中性点接地的单星形接线。

（3）中性点不接地的双星形接线。

（4）中性点接地的双星形接线。

6～66kV为非直接接地系统时，采用星形接线的电容器中性点不接地方式2.电容器的内部接线（1）先并联后串联：此种接线应优先选用，当一台电容器出现击穿故障，故障电流由来自系统的工频故障电流和健全电容器的放电电流组成。

流过故障电容器的保护熔断器故障电流较大，熔断器能快速熔断，切除故障电容器，健全电容器可继续运行。

（2）先串联后并联：当一台电容器出现击穿故障时，故障电流因受与故障电容器串联的健全电容器容抗限制，流过故障电容器的保护熔断器故障电流较小，熔断器不能快速熔断切除故障电容器，故障持续时间长，健全电容器可能因长时间过电压而损坏，扩大事故。

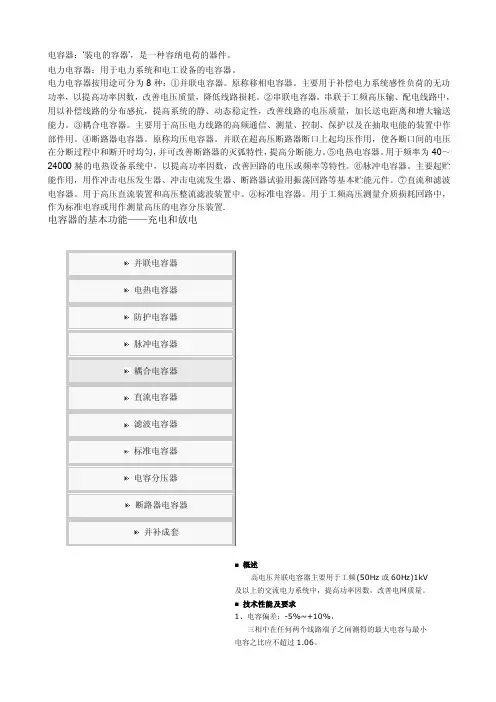

电容器：‘装电的容器’，是一种容纳电荷的器件。

电力电容器：用于电力系统和电工设备的电容器。

电力电容器按用途可分为8种：①并联电容器。

原称移相电容器。

主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。

②串联电容器。

串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。

③耦合电容器。

主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。

④断路器电容器。

原称均压电容器。

并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。

⑤电热电容器。

用于频率为40～24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。

⑥脉冲电容器。

主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。

⑦直流和滤波电容器。

用于高压直流装置和高压整流滤波装置中。

⑧标准电容器。

用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置.电容器的基本功能——充电和放电■概述高电压并联电容器主要用于工频(50Hz或60Hz)1kV及以上的交流电力系统中，提高功率因数，改善电网质量。

■技术性能及要求1、电容偏差：-5%~+10%，三相中在任何两个线路端子之间测得的最大电容与最小电容之比应不超过1.06。

<高压并联电容器> 2、介质损耗角正切值tanδ在额定电压Un下，20℃时：A. 对膜纸复合介质：tanδ≤0.0012。

B. 对全膜介质：tanδ≤0.0005。

3、连续运行电压1.0Un，长期过电压最高值不超过1.1Un。

4、稳态过电流(包括谐波电流)不超过1.43In。

5、最大允许容量不超过1.35Qn。

6、安装运行地区的海拔高度不超过1000m。

7、安装运行地区环境空气温度范围-50～+55℃。

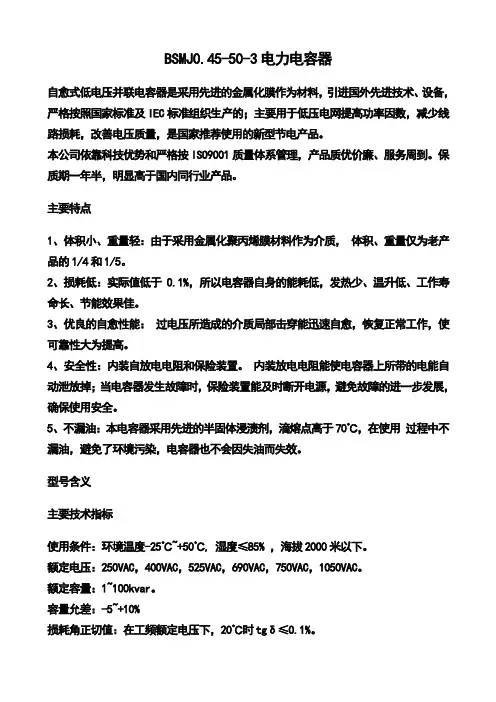

BSMJ0.45-50-3电力电容器自愈式低电压并联电容器是采用先进的金属化膜作为材料，引进国外先进技术、设备，严格按照国家标准及IEC标准组织生产的；主要用于低压电网提高功率因数，减少线路损耗，改善电压质量，是国家推荐使用的新型节电产品。

本公司依靠科技优势和严格按ISO9001质量体系管理，产品质优价廉、服务周到。

保质期一年半，明显高于国内同行业产品。

主要特点1、体积小、重量轻：由于采用金属化聚丙烯膜材料作为介质，体积、重量仅为老产品的1/4和1/5。

2、损耗低：实际值低于0.1%，所以电容器自身的能耗低，发热少、温升低、工作寿命长、节能效果佳。

3、优良的自愈性能：过电压所造成的介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高。

4、安全性：内装自放电电阻和保险装置。

内装放电电阻能使电容器上所带的电能自动泄放掉；当电容器发生故障时，保险装置能及时断开电源，避免故障的进一步发展，确保使用安全。

5、不漏油：本电容器采用先进的半固体浸渍剂，滴熔点高于70℃，在使用过程中不漏油，避免了环境污染，电容器也不会因失油而失效。

型号含义主要技术指标使用条件：环境温度-25℃~+50℃, 湿度≤85% ，海拔2000米以下。

额定电压：250VAC，400VAC，525VAC，690VAC，750VAC，1050VAC。

额定容量：1~100kvar。

容量允差：-5~+10%损耗角正切值：在工频额定电压下，20℃时tgδ≤0.1%。

交流耐电压：极间2.15倍额定电压10秒钟，极壳间3kV10秒钟。

最高允许过电压：1.10倍额定电压。

最高允许过电流：1.30倍数额定电流。

自放电特性：电容器加 2Un直流电压，断开电源3分钟后，剩余电压降低到75V或更低。

符合标准：GB12747-2004 IEC60831-1996。

BSMJ0.45-50-3 电力电容器 BCMJ0.45-50-3电力电容器 BZMJ0.45-50-3电力电容器BSMJ0.4-50-3 电力电容器 BCMJ0.4-50-3电力电容器 BZMJ0.4-50-3电力电容器。

电力电容器的作用及运行原理电力电容器是一种用于存储和释放电能的设备，广泛应用于电力系统中。

它的主要作用是提高电力系统的功率因数以及稳定电压。

本文将介绍电力电容器的作用及运行原理，并深入探讨其在电力系统中的应用。

一、电力电容器的作用电力电容器主要有以下几个作用：1. 提高功率因数：在交流电路中，电力电容器可以通过提供无功电流来补偿电网的容性负载，从而提高功率因数。

功率因数表示有用功率与总视在功率之比，当电力系统中存在大量的感性负载时，功率因数较低，电能的利用效率也降低。

而电力电容器的引入可以补偿电路中的感性负载，提高功率因数，从而减少输电损耗。

2. 稳定电压：电力电容器作为一种可调节电压的设备，可以补偿电网中的瞬时电压波动。

当电网中出现瞬时电压下降时，电力电容器可以迅速释放存储的电能，提供电流支持，稳定电压，保证电力设备正常运行。

3. 抑制电磁干扰：电力电容器可以消除电力系统中的谐波电流和电压，从而降低电磁干扰对其他电气设备的影响。

在现代化的电力系统中，设备越来越多，谐波问题日益突出。

电力电容器的引入可以有效地抑制谐波电流和电压，保证电气设备的正常运行。

二、电力电容器的运行原理电力电容器的运行原理基于电容器的电荷和放电特性。

当电容器连接到电源时，电容器会吸收电源的电能并存储电荷。

当电容器与电源断开连接时，电容器会释放存储的电荷，向电路中输出能量。

电力电容器的运行原理可以用以下步骤来描述：1. 充电阶段：当电容器连接到电源时，电源的电压会导致电容器内部形成电场，将正电荷聚集在一边，负电荷聚集在另一边。

这个过程被称为电容器的充电阶段。

2. 储存能量：电容器的两个电极之间的电场储存了电能。

电容器的存储能量可以通过以下公式计算：E = 1/2*C*V^2，其中E是电容器的能量储存量，C是电容，V是电压。

3. 释放能量：当电容器与电源断开连接时，电容器会向电路中释放存储的电能。

这个过程被称为电容器的放电阶段。

第十三章电力电容器电力电容器包括移相电容器、串联电容器、藕合电容器、均压电容器等多种电容器。

本章指的是移相电容器。

移相电容器的直接作用是并联在线路上提高线路的功率因数。

因此，移相电容器也称为并联补偿电容器。

安装移相电容器能改善电能质量、降低电能损耗，还能提高供电设备的利用率。

运行中电容器的爆炸危险和断电后残留电荷的危险是必须重视的安全问题。

第一节电力电容器补偿原理与计算一、结构和型号电容器由外壳和芯子组成。

外壳用密封钢板焊接而成。

外壳上装有出线绝缘套管、吊攀和接地螺钉。

芯子由一些电容元件串、并联组成。

电容元件用铝箔制作电极、用电容器纸或复合绝缘膜作为绝缘介质。

电容器内以绝缘油作为浸渍介质。

老式的多采用矿物油和十二烷基苯；新式的则采用植物油。

电力电容器的型号表示：电容器的额定电压多为0.4KV和10.5KV，也有0.23KV、0.525KV、6.3KV产品。

二、补偿原理电力系统中，电动机及其他有线圈的设备用得很多。

这类设备除从线路中取得一部分电流作功外，还要从线路上消耗一部分不作功的电感电流。

这就使得线路上的电流要额外地加大一些。

前面讲到的功率因数cosφ就是用来衡量这一部分不作功的电流的。

当电感电流为零时，功率因数等于1；当电感电流所占比例逐渐增大时，功率因数逐渐下降。

显然，功率因数越低，线路额外负担越大，发电机、电力变压器及配电装置的额外负担也较大。

这除了降低线路及电力设备的利用率外，还会增加线路上的功率损耗、增大电压损失、降低供电质量。

为此，应当提高功率因数。

提高功率因数最方便的方法是并联电容器，产生电容电流抵消电感电流，将不作功的所谓无功电流减小到一定的范围以内。

如图13-1所示，补偿前线路上的感性无功电流为I L0、线路上的总电流为I0，并联电容器后，产生一电容电流I C 抵消部分感性电流。

使得线路上的感性无功电流减小为I L、线路上的总电流减小为1。

需要补偿的无功功率为：Q=P（tgφ1-tgφ2）补偿用电力电容器或者安装在高压边，或者安装在低压边；可以集中安装，也可以分散安装。

电力电容器型号概述电力电容器是一种用于电力系统和工业应用中的重要电气设备，用于提供无功功率补偿和电压稳定的功能。

电力电容器可以根据其型号进行分类和标识，以便在选择和使用电容器时能够正确地选择适合的型号。

本文将介绍一些常见的电力电容器型号和其特点。

型号分类根据不同的标准和规范，电力电容器可以根据其电容量、额定电压、工作频率和其他特性进行分类和命名。

下面是一些常见的电力电容器型号：1. 固定型电力电容器固定型电力电容器是一种常见的电力电容器型号，其电容量和额定电压是固定不变的。

这种电容器常用于终端用户的低压配电系统中，用于功率因数修正和电压稳定。

a. 低压固定型电力电容器低压固定型电力电容器的额定电压通常在380V以下，电容量范围广泛，从几十千瓦乃至几百兆瓦不等。

这些电容器通常使用的电介质材料有聚丙烯膜和聚苯乙烯膜等。

b. 高压固定型电力电容器高压固定型电力电容器的额定电压通常在10kV以上，电容量范围也很广泛。

由于高压环境对电容器的要求更高，因此这些电容器需要采用特殊的绝缘材料和结构设计。

2. 可调型电力电容器可调型电力电容器是一种能够根据需求调整电容值的电容器。

这种电容器通常采用机械或电子控制装置来实现电容值的调节。

可调型电力电容器在低压和高压应用中都有广泛的应用。

a. 低压可调型电力电容器低压可调型电力电容器通常采用智能电容控制器和变压器来实现电容值的调节。

这种电容器可以根据负载的变化和运行需求来动态调整电容值，以实现更好的功率因数修正效果。

b. 高压可调型电力电容器高压可调型电力电容器需要更复杂的控制系统，通常采用先进的数字控制技术和高压绝缘设计。

这种电容器能够根据电网条件和负载需求自动调整电容值，以实现最佳的无功功率补偿效果。

型号标识电力电容器的型号通常由一系列字符和数字组成，用于唯一标识电容器的各种规格和特点。

一般来说，电容器的型号包括以下信息：1.电容量：表示电容器的额定电容量，通常用单位F（法拉）或kVAR（千伏安乘以无功比）表示。

电力电容器(5篇)电力电容器(5篇)电力电容器范文第1篇膜电容器（特殊是金属化膜电容器）基于由两层金属化聚丙烯构成的绕组。

聚丙烯薄膜（绝缘体）的厚度打算额定电压的大小（可达若干kV）。

聚丙烯的一个特别特征是其自愈力量。

由于通常使用的聚丙烯薄膜特别薄，所以此力量对避开闪络之后的短路极其重要。

其他与设计有关的性质包括低ESR、ESL和相对宽的工作温度范围。

铝电解质电容器由两层铝薄膜和夹在其间的一层或两层用导电液（电解液）浸过的纸张组成。

由于第一层铝薄膜的氧化层的厚度和电解液的性质，其工作电压限于约500V。

重要器件性质包括特别高的电荷储存容量和相对容量而言的小尺寸。

但是，由于电解质电容器是极化的，所以其在沟通电环境中的用途有限。

虽然铝电解质电容器在单位体积下的电容值较高，但由于其特定结构，该电容值会随温度和频率的变化而变化。

欧姆损耗和频率相关损耗会造成充电/放电期间的发热，这会限制可能的纹波电流。

另外，由于化学过程的作用，电性质也会随时间而变化，这会导致故障率在规定使用寿命结束后增加。

陶瓷电容器由于使用陶瓷绝缘材料而能耐受极高电压。

将磨得特别细小的顺电铁电基础材料在高温下烧结成电容性元件，其可作为电介质用作电极支柱。

陶瓷电容器只能储存少量电荷，且通常用于高频电压条件下的滤波用途。

在这些应用中，相导线和中性导线通过电容器与大地短接。

目前市场上的高压电容器能够承受若干kV的过电压。

现代电源和转换器的功率密度日益增加，目前已可达到兆瓦范围。

现代半导体支持在日益增加的频率下进行高负载切换，使得以可接受成本实现紧凑的高功率转换器设计成为可能。

但是，随着功率密度的不断增加，对电容器的要求也在提高。

通常，转换器输入电路（或多或少延长的结构）是以能源来区分的。

特殊是在太阳能转换器的状况下，输入值取决于阳光强度，因而可能存在很大差异，使最好工作点的支配变得困难。

因此，必需在输入位置供应DC 能源储存器件。

由于高DC电压重量、所需要的高储存容量以及输入电路电容器能够相应地供应超大尺寸的特点，输入电容器是用电解质电容器来实现的。

电力电容器的原理及实际应用————————————————————————————————作者：————————————————————————————————日期：电容器与无功补偿一、电容器的原理1．概念顾名思义，电容器是“装电的容器”，是一种容纳电荷的器件，英文名称：capacitor。

电容器通常简称为电容，用字母C标示。

2．单位电容器所带的电荷量Q与电容器两极板间的电势差U的比值，叫做电容器的电容，用C表示。

式中，电荷量Q是用于度量电荷多少的物理量，简称电量，单位为库仑，简称库，符号为C。

库仑的定义是，若导线中载有1安培的稳恒电流，则在1秒内通过导线横截面积的电量为1库仑。

电压U的单位为伏特，简称伏，符号为V。

电容器的单位在数值上等于两极板间的电势差为1V时电容器需带的电荷量。

电容的物理意义是，表征电容器容纳（储存）电荷本领的物理量。

在国际单位制中电容的单位是法拉（F），这是一个非常大的物理量，我们在电力系统中常用的低压并联电容器，电容一般不到一法拉的千分之一。

所以，常用单位还有微法（μF）和皮法（pF）。

1F=106μF=1012pF。

对于一个确定的电容器而言，电容是不变的，C与Q、U无关。

3．构造任何两个彼此绝缘又相互靠近的导体都可以构成电容器。

在两个相距很近的平行金属板中间夹上一层绝缘介质，就组成一个最简单的电容器，叫做平行板电容器。

（见图1）4．电容器的大小平行板电容器的电容C跟介电常数ε成正比，跟正对面积S正比，跟极板间的距离d成反比：图1 平行板电容式中，k为静电力常量，其值为9.0×109Nm2/C2。

静电力常量表示真空中两个电荷量均为1C的点电荷，它们相距1m时，它们之间作用力的大小为9.0×109N。

εr为两平行板之间的绝缘介质的相对介电常数，其值为绝缘介质的介电常数和真空介电常数的比值。

S为两平行板相对部分的面积，单位为m2，d为两平行板之间的距离，单位为m。

电力电容器的工作原理及其应用工作原理电力电容器是一种用于存储和释放电能的装置，它由两个电极和一个介质组成。

当一个电容器连接到电源电压时，正极电极获得正电荷，负极电极获得负电荷。

这种电场存储了能量。

当电力系统需要额外的能量时，电容器释放已存储的能量。

经过开关或电路控制，电容器中的电荷转移到电路中，为电路供应额外的电能。

这样电容器就可以起到补充、平衡电力系统中的功率需求的作用。

应用领域功率因数校正电容器在电力系统中用于校正功率因数。

功率因数是衡量电路中有功功率和视在功率之间关系的指标。

当功率因数低于1时，系统需要消耗更多的无功功率来满足有功功率需求。

通过连接电容器到电路中，它可以补充额外的无功功率来改善功率因数。

这在工业和商业电力系统中常见，可以减少电网的负载并提高能源效率。

过电压保护电容器可以起到过电压保护的作用。

当电力系统中出现电压波动或突然的瞬态过电压时，电容器能够吸收这些过电压，保护敏感设备免受电压冲击的损坏。

这在工业制造和电力传输领域非常重要，因为电力系统中的过电压可能对设备和电器造成严重的损坏。

滤波电容器也广泛用于电力系统中的滤波应用。

在电力系统中，电路中的电流和电压会引起谐波和干扰。

通过连接电容器到电路中，它可以滤波掉这些干扰，确保电路供电稳定和可靠，减少噪音干扰。

动力补偿电容器还可用于动力补偿。

在一些电力系统中，负载会导致电压下降和电能损耗。

通过连接电容器到电路中，它可以提供额外的无功功率来增强电力系统的电能供应能力，提高电能质量和效率。

优点和注意事项优点•电力电容器具有高效节能的特点，可以提高电力系统的能源使用效率。

•电容器具有快速响应的特性，可以迅速补充或释放电能，满足电力系统对电能的需求。

•电容器的使用寿命较长，维护成本较低。

注意事项•在使用电力电容器时，需要注意电容器的额定电压和额定容量，以确保其正常工作。

•在安装和维护电容器时，需要注意安全操作，并遵循相关的电力系统标准和规范。
