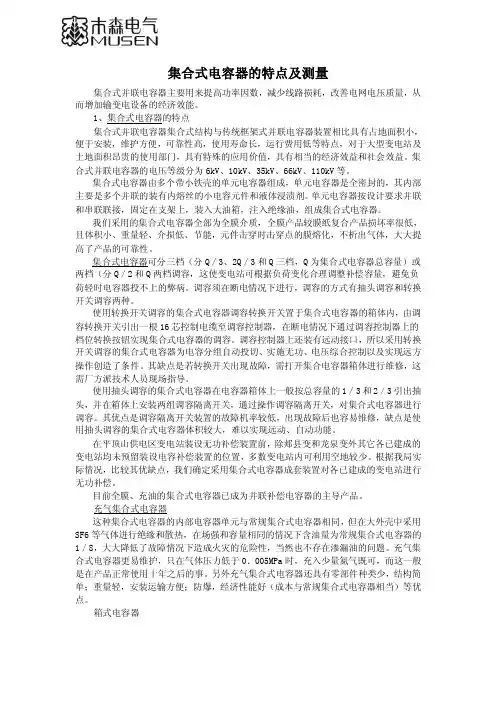

BAMH集合式电力电容器1 概述1.1集合式并联电容器主要用于10KV、35KV工频电力系统进行无功补偿。
以提高电网功率因数，减少线损，改善电压质量，充分发挥发电、供电设备的效率。
由于该产品采用集合式结构，因而占地面积小，安装维护方便，可靠性高，运行费用省，特别是适用于大型变电站户外集中补偿及城市电网改造。
1.2该产品目前有BFMH、BAMH等2个系列。
1.2.1该产品型号的代表意义如下：户外式相数额定容量（千乏）额定电压（千伏）集合式介质代号（M表示全膜介质）浸渍剂代号（F表示苯基二甲苯基乙烷，A表示苄基甲苯）并联电容器1.2.2示例：BAMH11/√3-8000-3W表示：浸渍苄基甲苯，全膜介质的集合式并联电容器，额定电压为11/√3KV，额定容量为8000Kvar，三相，户外式。
1.3使用环境条件1.3.1安装地点海拔高度不超过1000米。
注：用于海拔高于1000米地区的电容器，订货时请特别注明。
1.3.2使用环境温度a.用苯基及二甲苯基乙烷浸渍的产品：-25℃～+45℃；b.用苄基甲苯浸渍的产品：-40℃～+45℃。
1.3.3抗震强度：水平方向0.25g，垂直方向0.125g。
1.3.4周围不含有对金属有严重腐蚀气体或蒸汽，无导电尘埃，无剧烈的机械振动。
2主要性能指标2.1集合式并联电容器的主要参数和外形尺寸见附表1（10KV），图1-4；附表2（35），图9-12.电容器的成套布置方式灵活多样，故仅提供部分典型布置形式以供参考，见图5-8和图13-15.图中场地尺寸均有裕度，在保证安全距离的情况下，用户可以做适当的调整，也可根据自己的情况选择其他布置方式。
2.2稳态过电压电容器的连接运行电压为1.00Un，且能在如表1所规定的稳定过电压下运行相应的时间。
能为电容器所耐受而不受到显著损伤的过电压值取决于持续时间，总的次数和电容器的温度，表1中高于1.15Un过电压是以在电容器的寿命期间发生总共不超过200次为前提确定的。
电力电容器原理及应用电力电容器，用于电力系统和电工设备的电容器。
任意两块金属导体，中间用绝缘介质隔开，即构成一个电容器。
电容器电容的大小，由其几何尺寸和两极板间绝缘介质的特性来决定。
当电容器在交流电压下使用时，常以其无功功率表示电容器的容量，单位为乏或干乏。
本期专题将详细介绍电力电容器的分类、原理.安装及运行维护等问题。
并联电容器是一种无功补偿设备，并联在线路上，其主要作用是补偿系统的无功功率，提高功率因数，从而降低电能损耗、提高电压质量和设备利用率。
串联电容器主要用于补偿电力系统的电抗，常用于高压系统。
电力电容器的分类电力电容器按安装方式可分为户内式和户外式两种；按其运行的额定电压可分为低压和高压两类；按其相数可分为单相和三相两种，除低压并联电容器外,其余均为单相按外壳材料可分为金属外壳、瓷绝缘外壳、胶木筒外壳等。
按用途又可分为以下8种:1）并联电容器。
原称移相电容器。
主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。
2）串联电容器。
串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。
3）耦合电容器。
主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。
4）断路器电容器。
原称均压电容器。
并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。
5）电热电容器。
用于频率为40〜24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。
6）脉冲电容器。
主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。
7）直流和滤波电容器。
用于高压直流装置和高压整流滤波装置中。
8）标准电容器。
用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置。
电力电容器的结构电力电容器的基本结构包括：电容元件、浸渍剂、紧固件、引线、外壳和套管。
并联电容器装置（集合式电容器装置）状态评价细则目录1.范围 (1)2.规范性引用文件 (1)3.术语及定义 (1)4.状态量的构成与权重 (2)5.并联电容器装置（集合式电容器装置）的状态评价 (3)并联电容器（集合式电容器装置）状态评价细则1 范围本细则适用于公司并联电容器（集合式电容器装置）的状态评价。
2 规范性引用文件国家电网公司《国家电网公司十八项电网重大反事故措施》国家电网公司《输变电设备状态检修管理规定》国家电网公司 Q/GDW168-2008《输变电设备状态检修试验规程》国家电网公司 Q/GDW451-2010《并联并联电容器装置（集合式电容器装置）状态检修导则》国家电网公司 Q/GDW451-2010《并联并联电容器装置（集合式电容器装置）状态评价导则》国家电网公司交流高压电容器技术标准国家电网公司交流高压电容器检修规范国家电网公司交流高压电容器评价标准3 术语和定义下列术语和定义适用于本实施细则。
3.1 状态量直接或间接表征设备状态的各类信息，如数据、声音、图像、现象等。
本实施细则将状态量分为一般状态量和重要状态量。
3.2 一般状态量对设备的性能和安全运行影响相对较小的状态量。
3.3 重要状态量对设备的性能和安全运行有较大影响的状态量。
3.4 部件并联电容器装置（集合式电容器装置）上功能相对独立的单元称为部件。
3.5 金属氧化物避雷器的状态并联电容器装置（集合式电容器装置）及其部件的状态分为：正常状态、注意状态、异常状态和严重状态。
3.6 正常状态各状态量均处于稳定且良好的范围内（在规程规定的警示值、注意值（以下简称标准限值）以内），可以正常运行。
3.7 注意状态单项（或多项）状态量变化趋势朝接近标准限值方向发展，但未超过标准限值，仍可以继续运行。
应加强运行中的监视。
3.8 异常状态单项重要状态量变化较大，已接近或略微超过标准限值，应监视运行，并适时安排停电检修。
3.9 严重状态单项重要状态量严重超过标准限值，需要尽快安排停电检修。
集合式电力电容器说明书无锡全心电力电容器有限公司WUXI TRASING POWER CAPACITOR CO.， LTD.1 概述1.1该集合式并联电容器主要用于10kV、35kV工频电力系统进行无功补偿。
以提高电网功率因数，减少线损，改善电压质量，充分发挥发电、供电设备的效率。
由于该产品采用集合式结构，因而占地面积小，安装维护方便，可靠性高，运行费用省，特别是适用于大型变电站户外集中补偿及城市电网改造。
1.2该产品目前有BFMH、BAMH等2个系列。
1.2.1 该产品型号的代表意义如下：B□□H□－□－□W户外式相数额定容量（千乏）额定电压（千伏）集合式介质代号（M表示全膜介质）浸渍剂代号（F表示苯基二甲苯基乙烷，A表示苄基甲苯）并联电容器1.2.2 示例：BAMH11/√3－8000－3W表示：浸渍苄基甲苯，全膜介质的集合式并联电容器，额定电压为11/√3kV，额定容量为8000kvar，三相，户外式。
1.3使用环境条件1.3.1安装地点海拔高度不超过1000米。
注:用于海拔高于1000米地区的电容器,订货时请特别注明。
1.3.2 使用环境温度a. 用苯基二甲苯基乙烷浸渍的产品：－25℃～＋45℃;b. 用苄基甲苯浸渍的产品：－40℃～＋45℃。
1.3.3抗震强度：水平方向0.25g，垂直方向0.125g。
1.3.4 周围不含有对金属有严重腐蚀气体或蒸汽，无导电尘埃，无剧烈的机械振动。
2主要性能指标2.1集合式并联电容器的主要参数和外形尺寸见附表1（10KV），图1-4；附表2（35），图9-12。
电容器的成套布置方式灵活多样，故仅提供部分典型布置形式以供参考，见图5-8和图13-15。
图中场地尺寸均有裕度，在保证安全距离的情况下，用户可以做适当的调整，也可根据自己的情况选择其他的布置方式。
2.2稳态过电压电容器的连续运行电压为1.00Un,且能在如表1所规定的稳定过电压下运行相应的时间。
GMKP集合式电容器及其使用德国法兰克盖姆普能源控制（无锡）有限公司马丁摘要:集合式电容器是目前高压无功补偿应用广泛的产品，具有占地面积小，安装维护方便，可靠性高，运行费用省的优势.本文论述了法兰克GMKP集合式电容器及特点及其使用,对相关用户选择电容器进行节能降耗具有指导意义,关键词: 集合式电容器特点使用概述1.1集合式并联电容器主要用于10KV工频电力系统进行无功补偿。
以提高电网功率因素，减少线损，改善电压质量，充分发挥发电，供电设备的效率。
由于该产品采用集合式结构，因而占地面积小，安装维护方便，可靠性高，运行费用省，特别是适用于大型变电站户外集中补偿及城市电网改造。
1.2该产品目前有GMKPBFMH、GMKPBAMH等2个系列。
1.2.1 该产品型号的代表意义如下：GMKPB □□H□-□-□ W *有W为户外式,有*表示欧洲组合式相数(3相或单相)额定容量（千乏）600-30000KVAR.额定电压（千伏）,6-35KV.集合式介质代号（M表示全膜介质）浸渍剂代号（F表示苯基二甲苯基乙烷，A表示苄基甲苯）法兰克设计系列及并联电容器1.2.2 示例：GMKPBAMH11/√3-8000-3W表示：浸渍苄基甲苯，法兰克全膜介质的集合式并联电容器，额定电压为11/√3KV，额定容量为8000KVAR，三相，户外式。
1.3 使用环境条件1.3.1 安装地点海拔高度不超过1000米。
注：用于海拔高于1000米地区的电容器，订货时请特别注明。
1.3.2 使用环境温度a．用苯基二甲苯基乙烷浸渍的产品：—25℃~+50℃;b．用苄基甲苯浸渍的产品: —40℃~+50℃。
1.3.3 抗震强度：水平方向0.25G，垂直方向0.125G。
1.3.4 周围不含有对金属有严重腐蚀气体或蒸汽, 无导电尘埃, 无剧烈的机械振动。
主要性能指标2.1 外形图和布置图集合式并联电容器的成套布置方式灵活多样，占地可比框架式减少30%.2.2 稳态过电压电容器的连续运行电压为1.00UN，且能在如表1所规定的稳定过电压下运行相应的时间。
