酸雾净化塔的结构原理

酸雾吸收塔设计方案1. 引言酸雾吸收塔是一种用于处理工业废气中酸性成分的设备。

它通过将废气通入塔体，在塔内与吸收剂进行接触和反应来去除废气中的酸性成分。

本文将详细介绍酸雾吸收塔的设计方案。

2. 设计原理酸雾吸收塔的设计原理基于气液吸收技术。

废气通过塔体时，酸性组分被吸收剂吸收，从而实现去除酸雾的目的。

一般情况下，吸收剂是一种水溶液，如氢氧化钠或石灰水。

3. 设计要求在设计酸雾吸收塔时，需要满足以下主要要求：•塔体材料应具有良好的耐腐蚀性，以适应酸性废气的处理。

•塔体结构应具有良好的密封性，确保废气不会泄漏。

•吸收剂的流量和浓度需要根据废气中的酸性成分进行调整，以实现高效的吸收效果。

•废气处理后的排放应符合相关排放标准。

•设计和操作要方便、安全可靠。

4. 设计步骤4.1 确定处理对象和工艺参数首先需要确定待处理的废气成分和酸性成分的浓度，以及废气处理的目标。

同时还需确定操作条件和要求，如处理效率、处理量等。

4.2 选择吸收剂根据废气的性质和目标酸性物质的种类，选择适合的吸收剂。

常用的吸收剂有氢氧化钠和石灰水，它们分别适用于不同的酸性成分。

4.3 确定塔体结构根据处理量和操作要求，确定合适的塔体尺寸和形状。

塔体一般由耐酸性材料制成，如玻璃钢、不锈钢等。

同时还需考虑塔体的填料、分布器、塔板等设计。

4.4 设计吸收剂循环系统吸收剂循环系统用于将废气中吸收的酸性成分吸收剂送回到塔内。

该系统通常包括泵、管道、循环箱等组成，并需要考虑泵的流量和性能。

4.5 设计废气进出口和废气处理设备根据废气的流量和操作要求，合理设计废气进出口以及废气处理设备。

废气处理设备通常包括风机、排气口等，需要考虑其运行稳定性和排放能力。

4.6 完善安全措施酸雾吸收塔的设计和操作过程中需要重视安全问题。

例如，可以设置液位控制器、压力传感器等安全设备，以确保设备运行安全。

5. 设计结果与评价经过以上的设计步骤，可以得到酸雾吸收塔的设计结果。

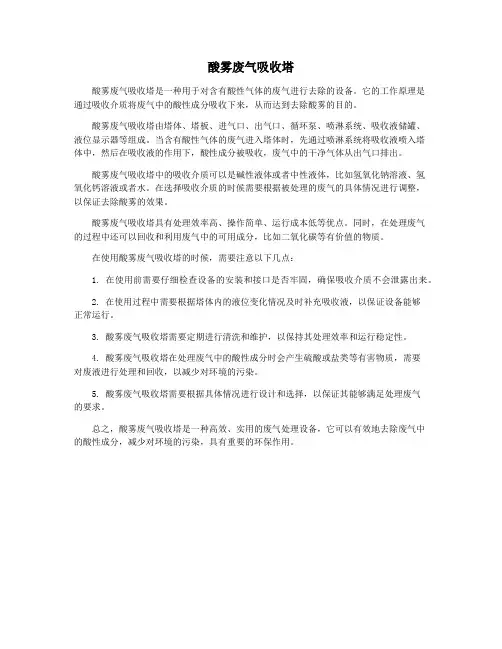

酸雾废气吸收塔
酸雾废气吸收塔是一种用于对含有酸性气体的废气进行去除的设备。

它的工作原理是
通过吸收介质将废气中的酸性成分吸收下来，从而达到去除酸雾的目的。

酸雾废气吸收塔由塔体、塔板、进气口、出气口、循环泵、喷淋系统、吸收液储罐、
液位显示器等组成。

当含有酸性气体的废气进入塔体时，先通过喷淋系统将吸收液喷入塔
体中，然后在吸收液的作用下，酸性成分被吸收，废气中的干净气体从出气口排出。

酸雾废气吸收塔中的吸收介质可以是碱性液体或者中性液体，比如氢氧化钠溶液、氢
氧化钙溶液或者水。

在选择吸收介质的时候需要根据被处理的废气的具体情况进行调整，
以保证去除酸雾的效果。

酸雾废气吸收塔具有处理效率高、操作简单、运行成本低等优点。

同时，在处理废气
的过程中还可以回收和利用废气中的可用成分，比如二氧化碳等有价值的物质。

在使用酸雾废气吸收塔的时候，需要注意以下几点：
1. 在使用前需要仔细检查设备的安装和接口是否牢固，确保吸收介质不会泄露出来。

2. 在使用过程中需要根据塔体内的液位变化情况及时补充吸收液，以保证设备能够
正常运行。

3. 酸雾废气吸收塔需要定期进行清洗和维护，以保持其处理效率和运行稳定性。

4. 酸雾废气吸收塔在处理废气中的酸性成分时会产生硫酸或盐类等有害物质，需要
对废液进行处理和回收，以减少对环境的污染。

5. 酸雾废气吸收塔需要根据具体情况进行设计和选择，以保证其能够满足处理废气
的要求。

总之，酸雾废气吸收塔是一种高效、实用的废气处理设备，它可以有效地去除废气中
的酸性成分，减少对环境的污染，具有重要的环保作用。

酸碱废气处理（喷淋塔）的特点和工作原理
一、酸碱废气处理（喷淋塔）的结构组成：
酸碱废气处理塔分单塔体和双塔体。

采用圆形塔体，用法兰分段连接而成。

具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。

二、酸碱废气处理（喷淋塔）的工作原理：
酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。

吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。

净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。

以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。

备注：工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等。

三、酸碱废气处理塔（喷淋塔）具有以下特点：
1. 艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；
2. 压降较低，操作弹性大，且具有很好的除雾性能；
酸碱废气处理塔（喷淋塔）适用范围：
广泛应用于化工、电子、冶金、电镀、纺织（化纤）、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。

如调味食品、制酸、酸洗、电镀、电解、蓄电池等。

酸碱废气处理塔（喷淋塔）原理图：
[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。

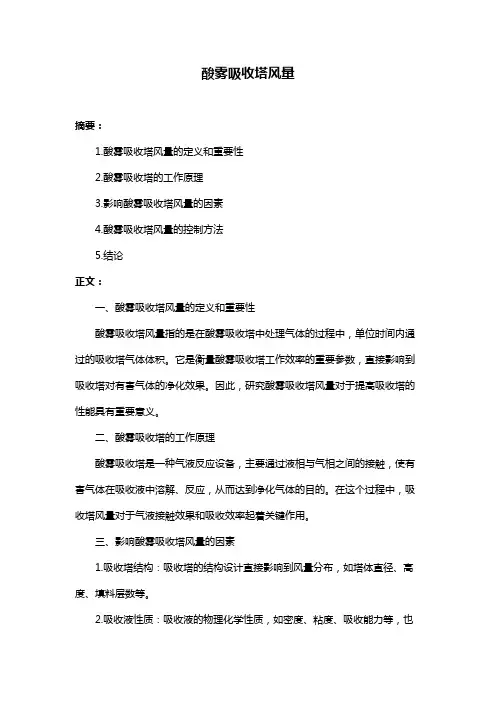

酸雾吸收塔风量摘要：1.酸雾吸收塔风量的定义和重要性2.酸雾吸收塔的工作原理3.影响酸雾吸收塔风量的因素4.酸雾吸收塔风量的控制方法5.结论正文：一、酸雾吸收塔风量的定义和重要性酸雾吸收塔风量指的是在酸雾吸收塔中处理气体的过程中，单位时间内通过的吸收塔气体体积。

它是衡量酸雾吸收塔工作效率的重要参数，直接影响到吸收塔对有害气体的净化效果。

因此，研究酸雾吸收塔风量对于提高吸收塔的性能具有重要意义。

二、酸雾吸收塔的工作原理酸雾吸收塔是一种气液反应设备，主要通过液相与气相之间的接触，使有害气体在吸收液中溶解、反应，从而达到净化气体的目的。

在这个过程中，吸收塔风量对于气液接触效果和吸收效率起着关键作用。

三、影响酸雾吸收塔风量的因素1.吸收塔结构：吸收塔的结构设计直接影响到风量分布，如塔体直径、高度、填料层数等。

2.吸收液性质：吸收液的物理化学性质，如密度、粘度、吸收能力等，也会影响吸收塔风量。

3.气体性质：处理气体的流量、压力、温度等参数对吸收塔风量有一定影响。

4.系统设备：通风机、压缩机等设备的性能和运行状况也会对吸收塔风量产生影响。

四、酸雾吸收塔风量的控制方法1.优化吸收塔结构：根据实际情况调整吸收塔的直径、高度、填料层数等参数，以提高风量分布的均匀性。

2.选择合适的吸收液：根据处理气体的特性选择具有良好吸收能力的吸收液，并合理调整其密度、粘度等性质。

3.调节通风机、压缩机等设备：控制通风机、压缩机的运行状态，使其在保证吸收塔正常运行的前提下，达到最佳的风量效果。

4.监测与控制系统：建立酸雾吸收塔风量监测与控制系统，实时监测风量变化，通过调节设备运行参数，实现风量的自动控制。

五、结论酸雾吸收塔风量是衡量其工作效率的重要参数，受到多种因素的影响。

酸雾净化塔的使用说明酸雾净化塔结构简介、工艺流程1、酸雾中和塔：φ800~φ3500，塔体体内装有一定高度φ50mm塑料鲍而环或多面空心球为填料层。

使碱液与酸雾气接触面大，接触时间长，吸收效率高，无害气体最终由塔顶风帽排出，尾气排放符合国家排放要求。

2、碱液箱：箱体上配有爬梯、排污管等。

3、风机：选用材质为聚酯聚丙烯制成的GBF4-72-12A型风机作为排风机A式传动。

4、碱液泵：选用氟塑料衬里或塑料衬里离心泵为碱泵，具有良好的防腐蚀性能和运转性能，易于检修。

碱液泵出口没有防腐压力表和取样阀。

风机进气管道为聚丙烯圆管道。

安装注意事项1、对于聚丙烯酸雾净化塔基础的安装面,应保证在同一水平面上，净化塔底脚须知螺栓或沓接固定在基础的予埋钢板上。

2、聚丙烯风机安装时，应严防杂物掉入风机内。

净化塔安装完成后，在试车之前必须清除塔内污物。

因一般聚丙烯易燃，安装及维修过程中，严禁使用明火。

3、贮液箱内NaOH溶液浓度应保持在4-16%范围内，当NaOH浓度低于2%时，必须加注NaOH溶液或更换新的NaOH溶液。

贮液箱中废液应根据实际使用情况进行更换。

4、如聚丙烯风机安装在室内，风机的电机应采取防雨措施。

对于聚丙烯净化塔金属支架至少每年进行防腐处理二次。

酸雾净化塔净化顺序过程原理(1)吸风罩－－进风管道－－风机（或进风段）－－进风段第一段滤料层（第一级中和反应段）－－第二级滤料层（第二级中和反应段）旋流板－－出风帽盖－－排风管（或吸入段风机）(2)酸雾净化塔工作原理：酸雾净化塔采用氢氧化钠溶液为吸收中和液来净化酸雾废气。

气体由离心通风机压入或吸入进风段，再向上流动，至第一滤料层，与第一级喷咀喷出的中和液接触反应。

吸收后的废气继续向上流动至第二滤料层，与第二级喷咀喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管或风机排入大气中。

酸雾净化塔的特点如下:它具有效力高、耐腐蚀性强，高强度、低噪声、耗电省、体积小，拆装维修方便，轻巧耐用，外形美观大方等优点.BSG-2型酸雾净化塔是对普通酸雾净化塔产品基础上进行重新设计的一种新型玻璃钢环保设备，采用一级鼓泡，两级喷淋，四级吸收，同时对填料层及塔体进行了技术参数上的优化，净化效率可达98%，净化后的酸雾废气大大低于国家排放标准，是当前国内外最理想的高浓度、较高温度酸碱净化设备。

酸雾净化塔规格参数酸雾净化塔是一种用于处理工业废气中酸性物质的设备。

它可以有效地去除废气中的酸性气体，并将其转化为无害的物质，以保护环境和人体健康。

本文将从酸雾净化塔的工作原理、规格参数以及应用领域等方面进行介绍。

一、工作原理酸雾净化塔的工作原理是利用化学吸收的原理将废气中的酸性气体与吸收液进行接触反应，从而达到净化废气的目的。

酸雾净化塔的吸收液一般采用碱性溶液，如氢氧化钠溶液等。

当废气中的酸性气体与吸收液接触时，会发生中和反应，将酸性气体转化为盐类或其他无害物质。

经过酸雾净化塔处理后的废气可以达到环保要求，不会对环境和健康造成危害。

二、规格参数1. 处理能力：酸雾净化塔的处理能力是指单位时间内能够处理的废气量，常用单位是立方米/小时。

不同规格的酸雾净化塔处理能力不同，一般根据废气产生量选择合适的规格。

2. 吸收液循环量：酸雾净化塔的吸收液循环量是指单位时间内吸收液循环的体积，常用单位是立方米/小时。

吸收液的循环量越大，废气中的酸性气体被吸收的效果越好。

3. 塔体高度：酸雾净化塔的塔体高度是指整个设备的垂直高度，常用单位是米。

塔体高度的大小会影响酸雾净化的效果，一般情况下，塔体高度越高，废气中的酸性气体被吸收的效果越好。

4. 塔径：酸雾净化塔的塔径是指塔底直径，常用单位是米。

塔径的大小会影响酸雾净化的效果，一般情况下，塔径越大，废气中的酸性气体被吸收的效果越好。

5. 塔体材质：酸雾净化塔的塔体材质是指塔体的制作材料，常用的材料有碳钢、不锈钢等。

根据不同的工作环境和废气特性，选择适合的塔体材质可以提高设备的使用寿命和净化效果。

三、应用领域酸雾净化塔广泛应用于化工、冶金、电子、制药等行业中产生的酸性废气的处理。

例如，电子工厂中的酸性废气主要来自于腐蚀性气体的排放，如氯化氢、硫酸蒸气等。

而化工厂中的酸性废气主要来自于生产过程中的副产物，如硫酸、盐酸等。

酸雾净化塔可以有效地将这些酸性气体转化为无害物质，保护生态环境。

酸碱净化塔工作原理酸碱净化塔可处理电镀生产、表面处理、单晶硅酸洗、半导体清洗、电子制造、漆包线、喷漆喷涂、涂装生产等行业产生的废气。

一、酸碱净化塔工作原理酸碱净化塔属两相逆向流填料吸收塔。

废气从塔体下方进气口沿切向进入净化塔，在通风机的动力作用下，迅速充满进气段空间，然后均匀地通过均流段上升到第一级填料吸收段。

在填料的表面上，气相中的酸性物质与液相中的碱性物质发生化学反应，生成的小分子无毒物质随吸收液流入下部贮液槽。

未完全吸收的酸性（或碱性）气体继续上升进入第一级喷淋段。

在喷淋段中吸收液从均布的喷嘴高速喷出，形成无数细小雾滴，与气体充分混合接触，继续发生化学反应，然后酸性（碱性）气体上升到二级填料段、喷淋段进行与第一级类似的吸收过程。

第二级与第一级喷嘴密度不同，喷液压力不同，吸收酸性（碱性）气体浓度范围也有所不同。

在喷淋段及填料段两相接触的过程也是传热与传质的过程。

通过控制空塔流速与滞留时间保证这一过程的充分与稳定。

废气处理塔体的上部是除雾段，气体中所夹的吸收液雾滴在这里被清除下来，经过处理后的洁净空气从废气净化塔上端排气管排入大气。

二、酸碱净化塔的性能特点1、适用范围广：化工、轻工、印染、医药、钢铁、机械、电子、仪表、电镀等工业部门生产过程中排放的有机废气，硫酸、硝酸、盐酸、氢氟酸等尾气及硫氧化物、氮氧化物、碳氧化化物、氰化物等酸性气体，采用韵蓝环保酸碱净化塔，都可得到满意的效果。

2、净化效率高：酸碱净化塔采用二级逆向喷淋，填料比表面积大，由试验研究确定的气比保证了性能稳定，对各种浓度的废气净化效率均可达85%~95%。

3、设备阻力低：在保证足够气液接触面积基础上，韵蓝环保酸碱净化塔选用空气动力特性合适的填料品种及结构形式，使设备阻力在额定风量下不超过40毫米水柱，是国内各种填料吸收塔中阻力低的一种。

这对于配用耐腐蚀低压通风机极为有利。

4、设备占地面积小：韵蓝环保废气净化处理塔采用PP、FRP等材质，将塔体、吸收液槽、循环泵、吸收液管道系统组合成一套完整的工业废气处理设备，结构紧凑，便于现场安装及操作管理，占地面积小，无论对新建工程还是技改项目都可适应。

酸雾塔（也称为除尘塔或废气处理塔）是用于对工业废气中的有害气体和颗粒进行净化处理的设备。

酸雾塔通常由以下基本结构组成：
1. **塔体（塔筒）**：酸雾塔的主体结构，通常为立式筒形或圆锥形，也有一些特殊设计的形状。

塔体内部通常设置有填料层，填料的种类和形状会根据具体的处理需求而选择。

2. **进气口**：工业废气通过进气口进入酸雾塔内部，进入后会通过填料层进行处理。

3. **喷淋系统**：酸雾塔内通常会设置喷淋系统，用于向废气中喷洒清洗液（如水或化学药剂），以吸收废气中的有害气体和颗粒。

4. **排气口**：经过处理的废气会通过排气口排出酸雾塔，其中的有害物质大部分被清洗液吸收，达到净化的目的。

5. **排放口**：处理后的废气从排气口排出酸雾塔后，可能还需要经过进一步处理或监测后再排放到大气中。

酸雾塔的结构和工作原理可以根据具体的废气成分和排放
标准设计，以最有效地去除废气中的有害成分。

不同的酸雾塔设计可能会采用不同的处理方式，如干湿法处理、化学吸收等。

这些设计和结构的优化可帮助提高废气处理效率，保护环境和人类健康。

酸气废气净化塔的作用原理酸气废气净化塔是一种用于处理酸性废气的设备，主要用于去除废气中的酸性物质，以保护环境和人体健康。

它的作用原理主要包括吸收、中和和吸附三个过程。

首先，酸气废气进入净化塔后，会通过喷淋系统被喷洒到整个塔体内。

在这个过程中，塔内喷淋液与废气发生接触和反应，从而实现酸性气体的吸收。

喷淋液一般是碱性的溶液，例如氨水或碳酸钠溶液。

酸气中的酸性成分（如硫酸、硫醇、硝酸等）在与喷淋液接触时会发生化学反应，从而迅速被吸收下来。

其次，在喷淋液与酸气进行接触的同时，酸气废气净化塔内还设置了酸性物质中和系统。

这个系统的作用是将酸性物质中和成中性物质，以使废气达到标准排放要求。

中和系统通常由一个反应槽和中和剂组成。

反应槽内加入适量的碱性物质，如碳酸钠，使酸性物质与碱性物质发生反应，并中和为中性盐。

这个过程也是放热反应，因此需要适当控制反应槽的温度，避免反应过热，产生副反应。

最后，酸性废气通过喷淋液吸收和酸性物质中和后，进一步进入吸附设备，如活性炭过滤器或颗粒物过滤器。

这些吸附设备能够进一步去除废气中的颗粒物和有机物残留。

例如，活性炭能够通过吸附作用去除废气中的有机物残留物，净化废气，从而达到更高的净化效果。

此外，吸附设备还可以防止酸性物质的溢出，确保废气的排放符合环保标准。

酸气废气净化塔的工作原理可以简化为：吸收酸性气体的喷淋液、中和酸性气体的反应槽和中和剂、吸附残留物的吸附设备。

通过这些过程相互配合，酸气废气可以被有效去除，从而实现废气净化的目的。

总之，酸气废气净化塔的作用原理是通过喷淋液吸收废气中的酸性物质、中和系统中和酸性成分，并通过吸附设备去除残留物，最终达到净化废气的目的。

这个过程既保护了环境，又保障了人体健康。

酸气废气净化塔在各行业的废气处理中得到了广泛应用，发挥了重要的作用。

酸雾吸收塔原理(一)酸雾吸收塔原理解析1. 引言在工业生产和大气污染治理中，酸雾（尤其是硫酸雾和盐酸雾）被广泛认为是一种严重的空气污染物。

酸雾会对生态环境和人类健康造成严重危害。

为了有效减少酸雾的排放和危害，酸雾吸收塔应运而生。

2. 酸雾吸收塔的基本原理酸雾吸收塔是一种常见的气体净化设备，其主要作用是将含有酸性气体的废气通过塔内的吸收液进行吸收和中和，达到净化废气的目的。

该设备的基本原理如下：•吸收过程：废气中的酸性气体进入酸雾吸收塔后，与塔内的吸收液（通常是一种碱性液体）进行接触和反应。

酸性气体与碱性液体中的碱性成分发生化学反应，生成盐类等物质并释放出热量。

•传质过程：废气中的酸性气体通过分子扩散、对流和热量传递等方式，与吸收液中的碱性成分进行传质。

•中和过程：废气中的酸性气体在吸收液中被中和成盐类物质，从而将废气中的酸性物质转化为相对无害的盐类。

3. 酸雾吸收塔的结构和工作原理酸雾吸收塔通常由以下几个主要组件构成：•填料层：填料层作为废气和吸收液的接触界面，具有较大的表面积，有利于提高传质效果。

常见的填料材料有塑料块、陶瓷环等。

•进气口：废气通过进气口进入吸收塔并与吸收液接触反应。

•喷淋系统：吸收塔内配备有喷淋系统，用于将吸收液雾化并均匀分布到填料层上。

雾化喷淋有利于增加废气与吸收液的接触面积，提高传质效果。

•出口口：经过吸收和中和处理后，净化后的气体通过出口口排放到大气中。

•排液系统：废气净化过程中产生的废液需要及时排出，以维持吸收液的性能。

4. 酸雾吸收塔的工作条件和注意事项酸雾吸收塔在实际应用中需要注意以下几个问题：•吸收液的选择：根据废气中酸性组分的种类和浓度，选择适合的吸收液。

常见的吸收液有氢氧化钠溶液、氢氧化钙溶液等。

•塔内温度：控制塔内温度有助于促进吸收液的吸收能力和废气的传质效果。

过高或过低的温度都可能影响吸收效果。

•填料层的优化：合理选择填料材料和填料形状，可以提高废气和吸收液的接触效率，提高吸收效果。

酸雾净化塔处理原理
酸雾净化塔是一种用于处理酸雾污染的设备，其处理原理主要涉及以下几个方面：
1. 酸雾吸收：酸雾净化塔内安装有吸收液喷淋系统，通过喷淋酸雾吸收液，将废气中的酸性物质吸收进去。

常用的吸收液包括氢氧化钠、氨水等。

酸雾在吸收液中发生中和反应，氢离子与氢氧根离子结合形成水分子，从而达到了净化的目的。

2. 干湿两相分离：酸雾净化塔内部设计有填料层或板状填料，用于增大吸收界面，并提高酸雾与吸收液之间的接触质量。

在酸雾经过填料层或板状填料的同时，也会带走一定量的水汽。

酸雾和水汽通过填料层的作用发生分离，酸雾被吸收液吸收，而干净的空气则经过填料层从净化塔顶部排出。

3. 吸收液再生：酸雾吸收液中吸收了酸性物质后，会逐渐浓缩成酸液。

为了保证吸收效果和降低运行成本，净化塔通常设置有吸收液再生系统。

在吸收液再生系统中，酸液会被送往再生设备进行处理，通过蒸发、脱水、中和等步骤，将酸液再生成吸收液，达到循环使用的目的。

4. 尾气处理：酸雾净化塔处理后的尾气中可能还会存在一部分微量的酸性物质或水汽。

为了确保排放符合环保要求，净化塔通常还会配备尾气处理装置，如除雾器、洗涤塔等，进一步去除尾气中的酸性物质和水汽，使尾气达到排放标准。

综上所述，酸雾净化塔通过酸雾吸收、干湿两相分离、吸收液
再生和尾气处理等步骤，对酸雾污染进行有效处理和净化，达到环保排放的要求。

酸碱喷淋塔工作原理酸碱喷淋塔是一种常用的环保设备，主要用于处理工业废气中的酸性或碱性气体。

其工作原理是利用化学反应中的酸碱中和反应，将酸性或碱性气体中的有害成分转化为无害物质，以达到净化废气的目的。

酸碱喷淋塔的工作原理可以概括为以下几个步骤：1. 气体进入塔内：酸碱喷淋塔通常由塔体、填料层、喷淋系统和排气系统组成。

废气首先通过进气管道进入塔体，进入填料层。

填料层是一种具有大表面积的材料，用于增加气体与液体的接触面积，促进化学反应的进行。

2. 喷淋液喷洒：在填料层上方设置喷淋系统，将酸碱溶液均匀地喷洒到填料上。

酸碱溶液一般由水和相应的酸碱物质组成。

喷淋液与废气中的酸性或碱性气体接触后，发生酸碱中和反应。

3. 酸碱中和反应：酸性气体与碱性溶液接触后，产生酸碱中和反应。

酸性气体中的酸性成分与碱性溶液中的碱性成分发生化学反应，生成盐和水。

碱性气体与酸性溶液接触后也会发生类似的反应。

这些中和反应会将废气中的有害成分转化为无害物质。

4. 液体收集和处理：经过酸碱中和反应后的废气中，无害物质和水蒸气会随着废气一起上升。

在塔顶设置排气系统，将处理后的气体排出。

而酸碱溶液会流下来，收集在塔底的集液槽中。

5. 酸碱溶液再生：集液槽中的酸碱溶液经过一段时间的使用后，会逐渐含有大量的盐和其他有害物质。

为了保证酸碱喷淋塔的正常运行，需要定期对酸碱溶液进行再生。

再生过程可以采用蒸发结晶、电解、中和等方法，将酸碱溶液中的有害物质去除，使其恢复到可再次使用的状态。

酸碱喷淋塔的工作原理基于酸碱中和反应的化学原理，通过喷淋液与废气的接触，将废气中的酸性或碱性成分转化为无害物质。

这种技术在工业废气处理中具有较高的效率和可靠性，可以有效地净化废气，保护环境。

目前，酸碱喷淋塔已广泛应用于化工、电力、冶金、医药等行业，成为一种重要的废气处理设备。

盐酸卸料酸雾吸收塔
摘要：
一、盐酸卸料酸雾吸收塔的概述
二、盐酸卸料酸雾吸收塔的工作原理
三、盐酸卸料酸雾吸收塔的主要组成部分
四、盐酸卸料酸雾吸收塔的应用领域
五、盐酸卸料酸雾吸收塔的优势和特点
六、盐酸卸料酸雾吸收塔的维护和保养
正文：
盐酸卸料酸雾吸收塔是一种专门用于处理盐酸雾气的设备，广泛应用于化工、石油、冶金等行业。

其主要功能是将含有盐酸的气体通过吸收剂进行处理，以达到净化空气、保护环境的目的。

盐酸卸料酸雾吸收塔的工作原理是利用吸收剂对盐酸雾气进行吸附和反应，使其转化为无害物质，从而达到净化气体的目的。

盐酸雾气在塔内上升，与逆流喷淋的吸收剂接触，发生化学反应，生成无害的氯化钠和水，净化后的气体从塔顶排出。

盐酸卸料酸雾吸收塔的主要组成部分包括塔体、喷淋装置、通风设备、吸收剂储罐、自动控制系统等。

其中，塔体是设备的主体部分，内部设有喷淋装置和通风设备；喷淋装置用于将吸收剂均匀喷洒在塔内，以增加其与盐酸雾气的接触面积；通风设备负责将含有盐酸雾气的气体引入塔内。

盐酸卸料酸雾吸收塔广泛应用于化工、石油、冶金等行业，尤其是那些产
生大量盐酸雾气的企业。

通过使用盐酸卸料酸雾吸收塔，可以有效地减少盐酸雾气对环境的污染，保护生态环境。

盐酸卸料酸雾吸收塔具有以下优势和特点：
1.处理效果好，能有效去除盐酸雾气；
2.操作简便，自动化程度高；
3.设备结构紧凑，占地面积小；
4.运行稳定，维护方便。

为了保证盐酸卸料酸雾吸收塔的正常运行，需要定期对其进行维护和保养。

具体包括检查喷淋装置、通风设备等主要部件的工作状况，补充消耗的吸收剂，清洁塔内残留的杂质等。

酸洗塔工作原理
酸洗塔工作原理是一种常见的工业装置，用于去除金属表面的氧化膜、锈蚀物和其他杂质。

其工作原理可以概述为以下几个步骤：
1. 酸液供应：酸洗塔内设有酸液供应系统，将酸液（如盐酸、硫酸等）通过泵送或喷淋的方式进入塔内。

酸液的浓度和温度通常会根据需要进行调整。

2. 塔体结构：酸洗塔通常由耐腐蚀材料（如玻璃钢、不锈钢等）制成，包括塔壁、穿孔板、填料等部分。

塔体内部通常设计有多级板状结构，以增加酸液与待处理金属表面的接触面积。

3. 酸液作用：待处理的金属件（如钢板、管道等）经过预处理后，进入酸洗塔内。

金属件在塔内通过酸液的浸泡和冲刷作用，使其表面的氧化膜和杂质被溶解或脱落。

4. 反应废气处理：酸洗过程中会产生大量反应废气，包括酸雾、酸泡、氮氧化物等。

为了减少对环境的污染，通常需要安装废气处理系统，如酸雾净化器、废气吸收装置等，将废气中的有害物质去除或转化为无害物质。

5. 产物处理：经过酸洗后生成的废液中可能含有金属离子和其他化学物质。

这些废液需要经过处理，如中和、沉淀、过滤等过程，使废液达到环境排放标准或进一步回收利用。

总体而言，酸洗塔通过酸液的浸泡、冲刷和化学反应作用，将金属表面的氧化膜和杂质去除，从而实现对金属件的清洁处理。

DGS-B-20型酸雾净化塔（DW-B-20000玻璃钢酸雾（酸气）净化塔）一、酸雾净化塔特点及结构DW-B-20000璃钢酸雾（酸气）净化塔是本公司根据国外废气处理设备结合我公司酸雾处理塔改进的新一代废气处理设备。

该设备具有阻力小、能耗省、噪声低、处理效率高。

能处理氯化氢、氟化氢、氨气、硫酸雾、磷酸残留、硫化氢等有机酸雾气体。

低于国家排放标准。

它具有效力高，耐腐蚀性强，高强度．低噪声、耗电少、体积小、拆装维修方便、轻巧耐用，外形美观大方等优点。

本净化塔采用圆形塔体，用法兰分段联接而成，具体结构由贮液箱，进风段、多级喷淋段、旋流板、出风锥帽等组成。

其特点是，制作方便，便于按装检修，强度高，占地面积小，除水部份：塑料制隔离式产生水气分离；喷淋形式采用多层填料，多级喷淋。

使接触，提高净化效率。

二、净化塔的原理：实验室通风中需处理的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。

经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平。

三、净化塔主体：1、复合玻璃钢贮液箱加液管，进风段采用复合玻璃钢制作。

2、保尔环滤料到和有机玻璃检视孔。

3、有效的挡水板，玻璃钢风帽。

四、酸雾净化塔的维护方法：1、贮液箱中NaOH溶液浓度应保持在2－6%范围内。

2、当浓度低于2%时，必须加注NaOH溶液。

3、贮液箱中由酸碱中和生成的盐浓度高于20%时或实际使用情况进行定期更换溶液。

BF4-72-6C风机F4-72型系列风机是按国家标准制作的新型耐腐蚀离心式通风机，是以优质碳素钢为骨架，以特定工艺加工的聚脂玻璃钢进行复合制作，它具有全玻璃钢风机的耐腐蚀性能和钢质风机的结构强度。

酸碱废气处理（喷淋塔）的特点和工作原理
一、酸碱废气处理（喷淋塔）的结构组成：
酸碱废气处理塔分单塔体和双塔体。

采用圆形塔体，用法兰分段连接而成。

具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。

二、酸碱废气处理（喷淋塔）的工作原理：
酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。

吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。

净化后的酸雾废气达到广东省地方排放标准的排放要求，低于国家排放标准。

以下是废气处理的的工程的工艺流程：排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。

备注：工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等。

三、酸碱废气处理塔（喷淋塔）具有以下特点：
1. 艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响；
2. 压降较低，操作弹性大，且具有很好的除雾性能；
酸碱废气处理塔（喷淋塔）适用范围：
广泛应用于化工、电子、冶金、电镀、纺织（化纤）、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。

如调味食品、制酸、酸洗、电镀、电解、蓄电池等。

酸碱废气处理塔（喷淋塔）原理图：
（资料素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

酸雾吸收器工作原理酸雾吸收器是一种常用于工业生产过程中，用于去除废气中酸性物质的设备。

它的工作原理是通过化学吸收的方法将废气中的酸性物质与吸收剂进行反应，从而将酸性物质吸收并转化为无害物质，达到净化废气的目的。

一、酸雾吸收器的结构组成酸雾吸收器主要由吸收塔、进料管、出料管、底部排液管、喷淋装置、填料层、吸收剂泵等组成。

1. 吸收塔：吸收塔是酸雾吸收器的主体结构，通常采用圆柱形或者方形的设计。

它具有良好的密封性能，能够有效地防止废气泄漏。

2. 进料管：进料管将含有酸性物质的废气引入吸收塔内。

3. 出料管：出料管将经过吸收处理的废气排出吸收塔。

4. 底部排液管：底部排液管用于排出吸收塔底部产生的液体废物。

5. 喷淋装置：喷淋装置位于吸收塔的顶部，用于将吸收剂均匀地喷洒在填料层上。

6. 填料层：填料层是酸雾吸收器的重要组成部份，它能够增加吸收剂与废气之间的接触面积，提高吸收效率。

7. 吸收剂泵：吸收剂泵用于将吸收剂从底部排液管循环回喷淋装置，实现循环使用。

二、酸雾吸收器的工作原理酸雾吸收器的工作原理主要包括吸收剂的喷洒、废气与吸收剂的接触和反应以及产物的排出三个过程。

1. 吸收剂的喷洒：吸收剂通过吸收剂泵从底部排液管循环回喷淋装置，喷洒在填料层上。

吸收剂通常是一种具有高度亲和力的液体，能够与酸性物质发生化学反应。

2. 废气与吸收剂的接触和反应：当废气通过填料层时，与喷淋下来的吸收剂进行接触。

酸性物质在吸收剂的作用下发生化学反应，被吸收剂吸收并转化为无害物质。

3. 产物的排出：经过吸收处理后的废气从出料管排出吸收塔，同时废气中的酸性物质被吸收剂吸收并转化为液体废物。

液体废物通过底部排液管排出吸收塔，进一步处理或者处置。

三、酸雾吸收器的应用领域酸雾吸收器广泛应用于化工、冶金、电力、石油、制药等行业中，用于去除废气中的酸性物质。

具体应用领域包括：1. 硫酸厂：用于去除硫酸厂废气中的二氧化硫等酸性物质，减少对环境的污染。

酸雾吸收器工作原理酸雾吸收器是一种用于处理工业废气中酸性物质的设备，它的工作原理是通过化学吸收的方式将废气中的酸性物质吸收并转化为无害物质，以净化废气并保护环境。

一、酸雾吸收器的组成酸雾吸收器主要由以下几个部分组成：1. 吸收塔：吸收塔是酸雾吸收器的核心部件，通常采用圆柱形或方形的塔体结构。

塔体内部通常设置有填料层，用于增加气液接触面积，促进反应和吸收过程的进行。

2. 进气口：进气口用于将待处理的酸性废气引入吸收塔内。

通常在进气口处设置有喷淋装置，用于将吸收剂均匀喷淋到废气中。

3. 出气口：出气口用于将经过吸收处理后的废气排放到大气中。

4. 吸收剂循环系统：吸收剂循环系统由吸收剂储罐、泵和管道组成，用于将吸收剂循环供给吸收塔，并将吸收后的酸性物质转移到后续处理环节。

二、酸雾吸收器的工作原理酸雾吸收器的工作原理可以分为以下几个步骤：1. 吸收剂喷淋：酸性废气通过进气口进入吸收塔内，废气在进入塔体之前会经过预处理，如除尘等。

进入吸收塔后，废气会与吸收剂进行接触。

吸收剂通常是一种碱性溶液，如氢氧化钠溶液。

吸收剂通过喷淋装置均匀喷淋到废气中，形成气液接触面积增大的情况，从而促进酸性物质的吸收。

2. 酸性物质吸收：废气中的酸性物质在与吸收剂接触的过程中，会发生化学反应，被吸收剂吸收。

常见的酸性物质包括硫酸、盐酸、硝酸等。

这些酸性物质会与吸收剂中的碱性物质发生中和反应，生成相应的盐类或水溶液。

3. 吸收剂再生：经过吸收处理后的废气会从吸收塔的顶部排出，而吸收剂中吸收的酸性物质则会被转移到吸收剂循环系统中。

为了保持吸收剂的吸收能力，需要对吸收剂进行再生。

再生通常通过加热的方式进行，将吸收剂中的酸性物质蒸发出来，再经过冷凝和除尘等处理，将酸性物质从吸收剂中分离出来，得到再生后的吸收剂，以供下一次循环使用。

4. 酸性物质处理：从吸收剂循环系统中分离出的酸性物质需要经过进一步的处理，以确保其安全无害。

常见的处理方法包括中和、沉淀、过滤等，将酸性物质转化为无害物质或固体废物，以便进行后续的处置。

DGS-B-20型酸雾净化塔（DW-B-20000玻璃钢酸雾（酸气）净化塔）一、酸雾净化塔特点及结构DW-B-20000璃钢酸雾（酸气）净化塔是本公司根据国外废气处理设备结合我公司酸雾处理塔改进的新一代废气处理设备。

该设备具有阻力小、能耗省、噪声低、处理效率高。

能处理氯化氢、氟化氢、氨气、硫酸雾、磷酸残留、硫化氢等有机酸雾气体。

低于国家排放标准。

它具有效力高，耐腐蚀性强，高强度．低噪声、耗电少、体积小、拆装维修方便、轻巧耐用，外形美观大方等优点。

本净化塔采用圆形塔体，用法兰分段联接而成，具体结构由贮液箱，进风段、多级喷淋段、旋流板、出风锥帽等组成。

其特点是，制作方便，便于按装检修，强度高，占地面积小，除水部份：塑料制隔离式产生水气分离；喷淋形式采用多层填料，多级喷淋。

使接触，提高净化效率。

二、净化塔的原理：实验室通风中需处理的废气，由玻璃钢离心风机压入净化塔之进气段后，垂直向上与喷淋段自上而下的吸收液起中和反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出大气。

经测定分析，硫酸雾净化率可达93%，硝酸净化率可达90%，盐酸雾净化率可达98%，对酸雾净化性能技术指标达到国内先进水平。

三、净化塔主体：1、复合玻璃钢贮液箱加液管，进风段采用复合玻璃钢制作。

2、保尔环滤料到和有机玻璃检视孔。

3、有效的挡水板，玻璃钢风帽。

四、酸雾净化塔的维护方法：1、贮液箱中NaOH溶液浓度应保持在2－6%范围内。

2、当浓度低于2%时，必须加注NaOH溶液。

3、贮液箱中由酸碱中和生成的盐浓度高于20%时或实际使用情况进行定期更换溶液。

BF4-72-6C风机F4-72型系列风机是按国家标准制作的新型耐腐蚀离心式通风机，是以优质碳素钢为骨架，以特定工艺加工的聚脂玻璃钢进行复合制作，它具有全玻璃钢风机的耐腐蚀性能和钢质风机的结构强度。

酸雾净化塔的工作原理
酸雾净化塔是一种用于处理工业废气中酸性气体的装置，其工作原理如下：
1. 酸性气体进入酸雾净化塔：工业废气中的酸性气体通过排风系统进入酸雾净化塔。

2. 水喷淋：在酸雾净化塔内部，水通过喷淋设备均匀喷洒。

喷淋过程中酸性气体与水发生物理吸收，并溶解于水中。

3. 酸气吸收：酸性气体在与水接触的过程中，会与水中的碱性物质如氢氧化钠等反应生成相应的盐酸或硫酸。

4. 除尘与去雾：在酸气吸收的同时，酸雾净化塔内设置有除尘设备，可有效去除废气中的固体颗粒物和雾滴。

5. 排放处理：经过酸雾净化塔处理后，废气中的酸性气体通过排风系统排出。

排放出的废气需要经过进一步的处理，以满足相应的排放标准。

酸雾净化塔工作原理的基本思路是通过喷淋水与酸性气体接触，将酸性气体吸收溶解于水中，并通过除尘设备去除固体颗粒物和雾滴，最终实现对工业废气中酸性气体的净化处理。
