西门子XP Digi l移动DR维修手册

目录1 安全信息 (1)术语定义 (1)前言 (1)2定位器的供货范围 (2)3组装…………………………………………………………………概述…………………………………………………………………定位器在潮湿环境中的使用……………………………………定位器在易受到强加速作用力或震动场合的使用……………直行程执行机构的连接附件………………………………………组装顺序……………………………………………………………角行程执行机构的连接附件………………………………………组装顺序………………………………………………………………4可选附件的安装……………………………………………………5电气连接……………………………………………………………6气动连接……………………………………………………………注入仪表空气开关………………………………………………..限流器………………………………………………………………7调试（见散页“操作—简要说明”）………………………………直行程执行机构调试准备…………………………………………直行程执行机构的自动初始化…………………………………直行程执行机构的手动初始化…………………………………角行程执行机构调试准备…………………………………………角行程执行机构的自动初始化…………………………………角行程执行机构的手动初始化…………………………………故障校正……………………………………阀门定位器的简明操作指南………………..附录一………………………………………………………………………附录二………………………………………………………………………1 安全信息1.2 前言本操作说明描述了定位器组装、连接、调试的基本步骤，不能取代SIPART PS2电气阀门定位器的操作手册，操作手册中包含了组装、功能、操作的详细信息。

无危险使用关于安全方面，定位器出厂时已达到完美状态，如果要保持此状态，用户必须要遵守本操作说明中安全提示。

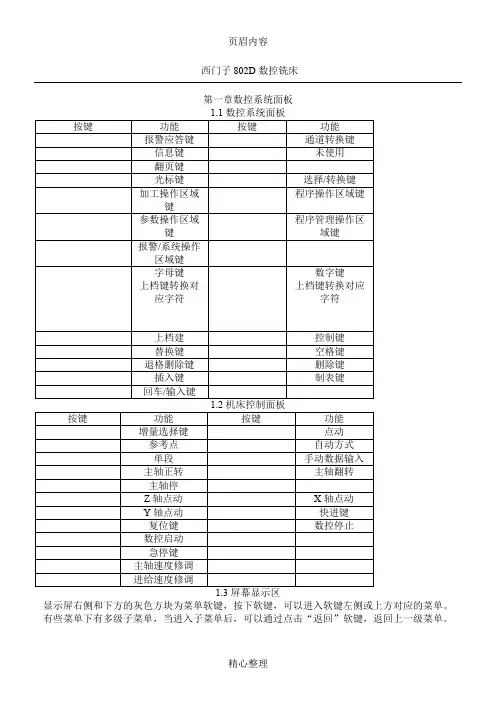

页眉内容西门子802D数控铣床第一章数控系统面板显示屏右侧和下方的灰色方块为菜单软键，按下软键，可以进入软键左侧或上方对应的菜单。

有些菜单下有多级子菜单，当进入子菜单后，可以通过点击“返回”软键，返回上一级菜单。

精心整理第二章手动操作2.1返回参考点1.进入系统后，显示屏上方显示文字：0030：急停。

点击急停键，使急停键抬起。

这时该行文字消失；2.按下机床控制面板上的点动键，再按下参考点键，这时显示屏上按下机床控制面板上的点动键；先按下快进按键，然后再按坐标轴按键，则该轴将产生快速运动。

1.点击“设置”下方的软键；2.显示如下窗口，可以在这里设定JOG进给率、增量值等；精心整理3.使用光标键移动光标，将光标定位到需要输入数据的位置。

光标所在区域为白色高光显示。

如果刀具清单多于一页，可以使用翻页键进行翻页；4.点击数控系统面板上的数字键，输入数值；，系统进入精心整理第三章程序编辑3.1进入程序管理方式1.点击程序管理操作区域键；按下；2.点击编辑下方的软键；3.打开当前程序；精心整理4.使用面板上的光标键和功能键来进行编辑；5.删除：使用光标键，将光标落在需要删除的字符前，按删除键删除错误的内容。

或者将光标落在需要删除的字符后，按退格删除键进行删除。

点击数控系统面板上的数字键，输入数值；精心整理刀具的刀具号；例如，要建立刀具号为6的铣刀，其操作步骤如下：，显示屏如下显示：使用光标键移动光标，将光标定位到需要输入数据的位置。

光标精心整理第五章自动运行操作5.1进入自动运行方式1.按下系统控制面板上的自动方式键，系统进入自动运行方式：2.显示屏上显示自动方式窗口，显示位置、主轴值、刀具值以及当前的程序段。

5.2软键点击自动方式窗口下方菜单栏上的“程序控制”软键；；，就能恢复被停止的程序。

●中断：按复位键，可以中断程序加工，再按按数控启动键，程序将从头开始执行。

精心整理。

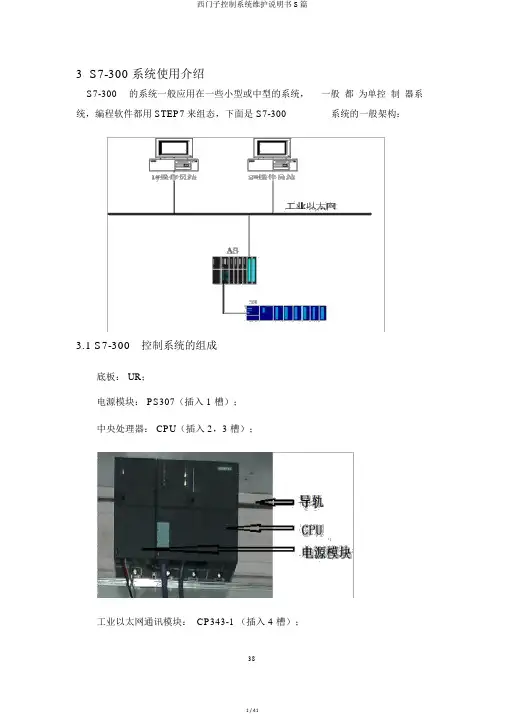

3 S7-300 系统使用介绍S7-300的系统一般应用在一些小型或中型的系统，一般都为单控制器系统，编程软件都用 STEP7来组态，下面是 S7-300系统的一般架构：3.1 S7-300控制系统的组成底板： UR；电源模块： PS307（插入 1 槽）；中央处理器： CPU（插入 2，3 槽）；工业以太网通讯模块： CP343-1 （插入 4 槽）；I/O 模块。

3.1.1 底板安装各种模块（如： PS，CPU， CP，I/O模块等）；提供背板总线： I/O 总线；通讯总线；通过背板总线实现各模块之间的数据和信号交换；电源模块所提供 5VDC和 24VDC通过背板总线供给各模块；电源模块必须插在底板的最左边（槽1）。

电源模块采用封闭结构的模块设计，安装在底板上；插入式的 AC/DC供电连接；保护级别： IP20；两种输出电压： 5VDC和 24VDC，并共用一个地；监视两个输出电压，如其中一个发生故障，该模块输出一个报错信号给CPU；具有输出短路保护功能；在前面板上有运行和故障指示灯。

3.1.3 CPU模块整个控制系统的核心；储存和运行操作系统程序；储存和运行用户程序；与各种功能模块及I/O 模块进行数据交换；进行实时的连续及顺序控制（如 PID 控制，泵和电机的启停等用户所需的控制）；完成自诊断，接收各种模块的诊断信息。

CPU含有两类程序：操作系统和用户程序。

其中操作系统主要作用是：处理 CPU再启动；刷新过程映象的输入部分及将输出部分送出；执行用户程序；检测中断并执行中断程序；检测并处理错误；管理内存；与操作员站、工程师站及其它设备通讯。

用户程序主要作用是：完成用户所规定的控制任务。

CPU模块指示灯含义：INTF：红色，内部故障；EXTF：红色，外部故障；BUS：红色，当红灯亮时，为MPI/PROFIBUS-DP 接口1 总线故障，当红灯闪时有两种情况：DP 为主站时，一般是一个或多个从站没有响应，DP 为从站时，一般是地址错误；FRCE：黄色，变量强制激；RUN：绿色，CPU在运行模；STOP：红色，CPU在停止模式。

DR2三柱水平旋转双端口户外高压交流隔离开关设备维护检修手册二零一四年十二月目次前 言 (2)1 适用范围及引用文件 (3)1.1 适用范围 (3)1.2 引用文件 (3)2 技术参数表 (4)2.1隔离开关技术参数表 (4)2.2 220kV隔离开关浴盆曲线图 (5)3 检修周期及项目 (5)3.1 C类检修项目及周期 (5)3.2 B类检修项目及周期 (9)3.3 A类检修项目及周期 (12)4 维护及检修准备工作 (16)4.1 C类检修项目要求 (16)4.2 B类检修项目要求 (17)4.3 A类检修项目要求 (19)4.4成本估算 (19)4.5维护检修准备要求 (20)4.6 维护检修危险点及预控措施 (20)4.7维护检修工作流程 (22)5 维护检修质量标准 (23)5.1 C类检修质量标准 (23)5.2 B类检修质量标准 (27)5.3 A类检修质量标准 (31)6.相关资料性附录 (36)附录一隔离开关机构配置情况 (36)附录二电动箱二次图 (38)附录三备品备件 (41)附录四常用螺栓紧固力矩N.m (42)附录五 DR2型隔离开关A修报告 (43)附录六全寿命周期成本LCC的计算 (45)前 言为了提高交流高压隔离开关设备的检修质量，使设备的检修工作达到制度化、规范化，保证高压隔离开关设备的安全、可靠和经济运行，特制定本维护检修手册。

本手册是依据国际、国家等颁发的有关标准、规程、制度并结合高压交流隔离开关设备评估分析以及现场运行经验而制定的。

本手册对高压交流隔离开关的检修工作进行了规范。

检修包括检查（检测）和修理两部分内容。

检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。

本手册规范了DR2型高压隔离开关如何进行检修工作。

本规范由中国南方电网公司生产设备管理部提出、归口管理和负责解释。

本规范起草单位：本规范主要审查人员：本规范自发布之日起实施。

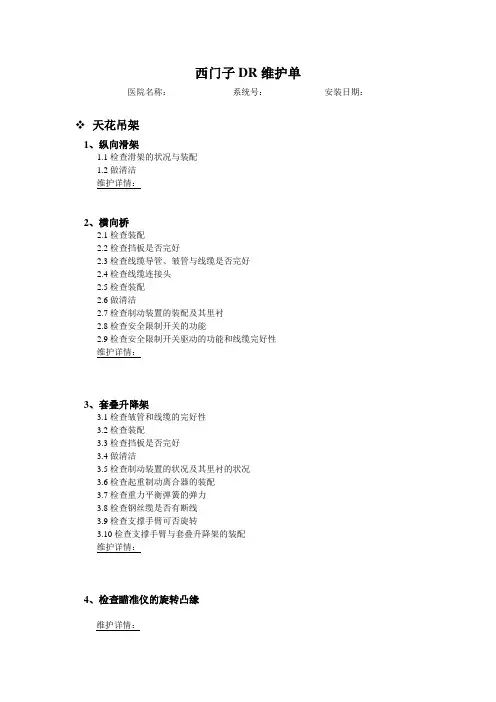

西门子DR维护单医院名称：系统号：安装日期：天花吊架1、纵向滑架1.1检查滑架的状况与装配1.2做清洁维护详情：2、横向桥2.1检查装配2.2检查挡板是否完好2.3检查线缆导管、皱管与线缆是否完好2.4检查线缆连接头2.5检查装配2.6做清洁2.7检查制动装置的装配及其里衬2.8检查安全限制开关的功能2.9检查安全限制开关驱动的功能和线缆完好性维护详情：3、套叠升降架3.1检查皱管和线缆的完好性3.2检查装配3.3检查挡板是否完好3.4做清洁3.5检查制动装置的状况及其里衬的状况3.6检查起重制动离合器的装配3.7检查重力平衡弹簧的弹力3.8检查钢丝缆是否有断线3.9检查支撑手臂可否旋转3.10检查支撑手臂与套叠升降架的装配维护详情：4、检查瞄准仪的旋转凸缘维护详情：5、部件动作5.1检查可选程序的功能5.2检查束光器跟胸片架的跟踪功能维护详情：胸片架1、检查挡板的完好性2、检查探测器支撑架的装配3、检查拉链管和线缆的完好性4、检查及清洁探测器升降滚轮轴承的接触面5、链条断裂检测开关6、检查移动范围7、检查探测器升降离合器的力量8、检查升降制动装置的力量9、检查升降链条的张力10、检查两级手闸的功能11、检查紧急停止按钮的功能12、检查探测器的硬脆性维护详情：探测器校准探测器图像质量保护程序测试图像质量保护程序维护详情：紧急停止检查紧急停止开关的功能维护详情：地线检查检查地线阻抗维护详情：。

西门子MOBILETT XP Digital移动式DR（digital radiography）主要由X线摄像发生器、探测器、采集工作站以及机械装置共4个部分组成。

我院于2014年购买1台西门子MOBILETT XP Digital移动式DR，现将该设备日常使用过程中出现的故障和检修方法报道如下，供参考。

1 故障一 1.1 故障现象设备高压部分出现报错error 0，查看维修手册，D916板上的5 V电压存在偏差，系统不能正常运行，需要检查U1给D916 X15的5 V供电电压是否正常。

1.2 故障排查测量U1小电源到D916的X15的电压，发现只有4.9 V，设备要求的电压为5.15~5.25 V。

如图1所示，U1给D916板子提供两组电压，分别是5 V和15 V。

1.3 故障处理查看图纸，由图2可得知U1的K2连接到D916的X15。

此设备平时放置于放射科单独的房间，临床科室需要床边拍片时由操作技师将机器推到科室使用，由于从放射科到各临床科室的路存在不平整的情况，推动设备过程中会产生较大抖动，线路接头部分存在松动的可能。

先尝试插拔U1电源两端的接口，并用锉刀清理接头针脚的氧化物，重新接好U1电源开机，发现故障依旧。

此时调整U1上（图1）的小电位器，将电压调整至5.2 V，在D916的X13的4和6针脚测量，重启设备，KV mas部分不会出现报错error 0，表示D916主板已经接收到U1供给的5 V信号。

登记患者信息，曝光测试正常。

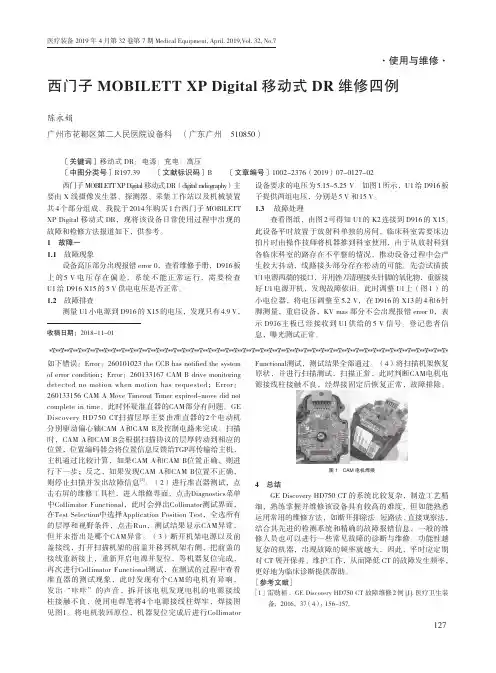

西门子MOBILETT XP Digital移动式DR维修四例陈永娟广州市花都区第二人民医院设备科　（广东广州　510850） 〔关键词〕移动式DR；电源；充电；高压 〔中图分类号〕R197.39 〔文献标识码〕B 〔文章编号〕1002-2376（2019）07-0127-02收稿日期：2018-11-01·使用与维修·如下错误：Error：260101023 the CCB has notified the system of error condition；Error：260133167 CAM B drive monitoring detected no motion when motion has requested；Error：260133156 CAM A Move Timeout Timer expired-move did not complete in time。

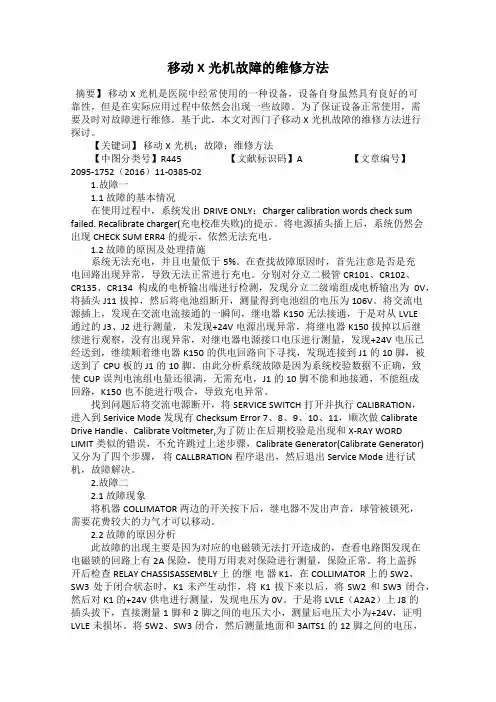

移动X光机故障的维修方法摘要】移动X光机是医院中经常使用的一种设备，设备自身虽然具有良好的可靠性，但是在实际应用过程中依然会出现一些故障。

为了保证设备正常使用，需要及时对故障进行维修。

基于此，本文对西门子移动X光机故障的维修方法进行探讨。

【关键词】移动X光机；故障；维修方法【中图分类号】R445 【文献标识码】A 【文章编号】2095-1752（2016）11-0385-021.故障一1.1 故障的基本情况在使用过程中，系统发出DRIVE ONLY：Charger calibration words check sum failed. Recalibrate charger(充电校准失败)的提示。

将电源插头插上后，系统仍然会出现CHECK SUM ERR4的提示，依然无法充电。

1.2 故障的原因及处理措施系统无法充电，并且电量低于5%。

在查找故障原因时，首先注意是否是充电回路出现异常，导致无法正常进行充电。

分别对分立二极管CR101、CR102、CR135、CR134构成的电桥输出端进行检测，发现分立二级端组成电桥输出为0V，将插头J11拔掉，然后将电池组断开，测量得到电池组的电压为106V。

将交流电源插上，发现在交流电流接通的一瞬间，继电器K150无法接通，于是对从LVLE通过的J3、J2进行测量，未发现+24V电源出现异常，将继电器K150拔掉以后继续进行观察，没有出现异常，对继电器电源接口电压进行测量，发现+24V电压已经送到，继续顺着继电器K150的供电回路向下寻找，发现连接到J1的10脚，被送到了CPU板的J1的10脚。

由此分析系统故障是因为系统校验数据不正确，致使CUP误判电池组电量还很满，无需充电，J1的10脚不能和地接通，不能组成回路，K150也不能进行吸合，导致充电异常。

找到问题后将交流电源断开，将SERVICE SWITCH打开并执行CALIBRATION，进入到Serivice Mode发现有Checksum Error 7、8、9、10、11，顺次做Calibrate Drive Handle、Calibrate Voltmeter,为了防止在后期校验是出现和X-RAY WORD LIMIT类似的错误，不允许跳过上述步骤，Calibrate Generator(Calibrate Generator)又分为了四个步骤，将CALLBRATION程序退出，然后退出Service Mode进行试机，故障解决。

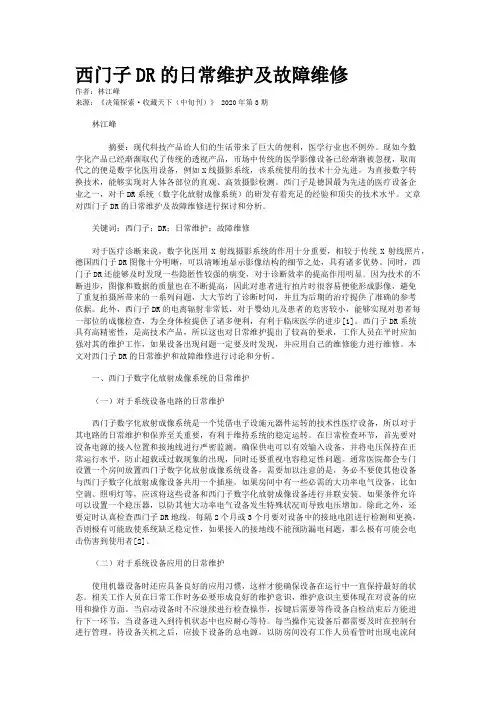

西门子DR的日常维护及故障维修作者：林江峰来源：《决策探索·收藏天下（中旬刊）》 2020年第3期林江峰摘要：现代科技产品给人们的生活带来了巨大的便利，医学行业也不例外。

现如今数字化产品已经渐渐取代了传统的透视产品，市场中传统的医学影像设备已经渐渐被忽视，取而代之的便是数字化医用设备，例如X线摄影系统，该系统使用的技术十分先进，为直接数字转换技术，能够实现对人体各部位的直观、高效摄影检测。

西门子是德国最为先进的医疗设备企业之一，对于DR系统（数字化放射成像系统）的研发有着充足的经验和顶尖的技术水平。

文章对西门子DR的日常维护及故障维修进行探讨和分析。

关键词：西门子；DR；日常维护；故障维修对于医疗诊断来说，数字化医用X射线摄影系统的作用十分重要，相较于传统X射线照片，德国西门子DR图像十分明晰，可以清晰地显示影像结构的细节之处，具有诸多优势。

同时，西门子DR还能够及时发现一些隐匿性较强的病变，对于诊断效率的提高作用明显。

因为技术的不断进步，图像和数据的质量也在不断提高，因此对患者进行拍片时很容易便能形成影像，避免了重复拍摄所带来的一系列问题，大大节约了诊断时间，并且为后期的治疗提供了准确的参考依据。

此外，西门子DR的电离辐射非常低，对于婴幼儿及患者的危害较小，能够实现对患者每一部位的成像检查，为全身体检提供了诸多便利，有利于临床医学的进步[1]。

西门子DR系统具有高精密性，是高技术产品，所以这也对日常维护提出了较高的要求，工作人员在平时应加强对其的维护工作，如果设备出现问题一定要及时发现，并应用自己的维修能力进行维修。

本文对西门子DR的日常维护和故障维修进行讨论和分析。

一、西门子数字化放射成像系统的日常维护（一）对于系统设备电路的日常维护西门子数字化放射成像系统是一个凭借电子设施元器件运转的技术性医疗设备，所以对于其电路的日常维护和保养至关重要，有利于维持系统的稳定运转。

在日常检查环节，首先要对设备电源的接入位置和接地线进行严密监测，确保供电可以有效输入设备，并将电压保持在正常运行水平，防止超载或过载现象的出现，同时还要重视电容稳定性问题。

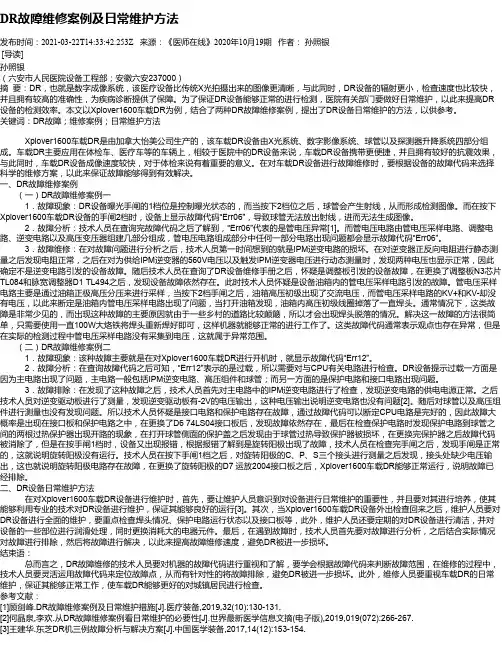

DR故障维修案例及日常维护方法发布时间：2021-03-22T14:33:42.253Z 来源：《医师在线》2020年10月19期作者：孙照银[导读]孙照银（六安市人民医院设备工程部；安徽六安237000）摘要：DR，也就是数字成像系统，该医疗设备比传统X光拍摄出来的图像更清晰，与此同时，DR设备的辐射更小，检查速度也比较快，并且拥有较高的准确性，为疾病诊断提供了保障。

为了保证DR设备能够正常的进行检测，医院有关部门要做好日常维护，以此来提高DR 设备的检测效率。

本文以Xplover1600车载DR为例，结合了两种DR故障维修案例，提出了DR设备日常维护的方法，以供参考。

关键词：DR故障；维修案例；日常维护方法Xplover1600车载DR是由加拿大怡美公司生产的，该车载DR设备由X光系统、数字影像系统、球管以及探测器升降系统四部分组成。

车载DR主要应用在体检车、医疗车等的车辆上，相较于医院中的DR设备来说，车载DR设备携带更便捷，并且拥有较好的抗震效果，与此同时，车载DR设备成像速度较快，对于体检来说有着重要的意义。

在对车载DR设备进行故障维修时，要根据设备的故障代码来选择科学的维修方案，以此来保证故障能够得到有效解决。

一、DR故障维修案例（一）DR故障维修案例一1．故障现象：DR设备曝光手闸的1档位是控制曝光状态的，而当按下2档位之后，球管会产生射线，从而形成检测图像。

而在按下Xplover1600车载DR设备的手闸2档时，设备上显示故障代码“Err06”，导致球管无法放出射线，进而无法生成图像。

2．故障分析：技术人员在查询完故障代码之后了解到，“Err06”代表的是管电压异常[1]。

而管电压电路由管电压采样电路、调整电路、逆变电路以及高压变压器组建几部分组成，管电压电路组成部分中任何一部分电路出现问题都会显示故障代码“Err06”。

3．故障维修：在对故障问题进行分析之后，技术人员第一时间想到的就是IPM逆变电路的损坏。

Gearhead Maintenance Manual2. Inspection upon deliveryhe gearhead and motor should be handled, installed and maintained by trained technicians. Carefully read this manual and all copy of this manual should be sent to the actual user of the gear unit.his manual should be maintained by the user.. G earhead and motor with same model number and same heat treatment symbols can be combined. Please refer to Fig. 1 as an example.3. Allowable maximum torque. A llowable maximum torque is maximum torque during motor operation. It is limited by rated motor torque, temperature rise, and strength of gearhead combined. This torque depends on reduction ratio. Please refer to catalogue for details.4. Rotating direction. T here are two rotating directions for output shaft of gearhead, same direction as motor and counter-direction, determined by reduction ratio. Refer to (table 1).. Direction of intermediate gearhead (1/10) is the same as a single unit.Fig.1 Combination example ofmotor & gearhead1) A8 M 25 DG8 K Model No.{Motor}:Reduction ratio{Gearhead}{Motor}{Gearhead}2) A9 M 60 A H G9BK HModel No.Heat treatment symbol5. Operation life & service factor (SF) of gearheadTable 2. Service factor & load type. A pply each service factor corresponding to the load type (Refer to Table 2).. The operating life of gearhead with service factor 1.0 would be 5,000hrs.Fig. 2No.EM0101E-4.0EE01 Printed 2020.04The warranty period for the new Products shall be 18 months after the shipment of the Products from the seller’s works or 12 months from the Products coming into operation, In the event that any problem or damage to the Product arises during the “Warranty Period” from defects in the Product whenever the Product is properly installed and com-bined with the Buyer’s equipment or machines, maintained as specified in the maintenance manual, and properly operated under the conditions described in the catalog or as otherwise agree upon in writing between the Seller and the Buyer or its customers; the Seller will provide, at its sole discretion, appropriate repair or replacement of the Product, However, if the Product is installed or integrated into the Buyer’s equipment or machines, the Seller shall not reimburse the cost of: removal or re-installation of the Product or other incidental costs related thereto, any lost opportunity, any profit loss or other incidental or consequential losses or damages incurred by the Buyer or its customers.installation, connection, combination or integration of the Product in or to the other equipment or machine that is rendered by any person or entity other than the Seller ; insufficient maintenance or improper operation by the Buyer or its customers, such that the Product is not maintained in accordance with the maintenance manual provided improper use or operation of the Product by the Buyer or its customers that is not informed to the Seller, including, without limitation, the Buyer’s or its customers’ operation any problem or damage to any equipment or machine to which the Product is installed, connected or combined, or on any specifications particular to the Buyer or its cus-any changes, modifications, improvements or alterations to the Product or those functions that are rendered on the Product by any person or entity other than the Seller ;。

医疗装备 2019年4月第32卷第7期 Medical Equipment, April. 2019,Vol. 32, No.7西门子AXIOM Aristo MX双板DR，在使用过程中机器的扫描速度快、图像清晰，比较受科室的青睐[1]。

DR属于精密度、集成度较高的设备，是临床诊断疾病的常用工具[2]。

其在我院承担了大量的影像拍片工作，一旦停机，会严重影响放射科和临床科室正常工作，因此要求医院医学工程科掌握一些应急的故障解决办法，以防突发情况。

本研究介绍1例DR故障的应急维修，供同行参考。

1 故障现象医院放射科DR在操作人员连续曝光后，出现故障不能使用，随后报修。

到达现场后首先发现显示器右侧出现如下故障信息：Error：402 from Apld:80 Conf.error.If re-occurs,call service。

随后清除错误信息进行曝光测试。

放一金属物体在视野灯范围内，按曝光手闸后，曝光灯不亮，屏幕显示无图像，证明没有X线产生。

按完曝光手闸后显示器右侧依旧出现如下故障信息：Error：402 from Apld:80 Conf.error.If re-occurs,call service。

2 故障分析与处理西门子AXIOM Aristo MX双板DR球管有大焦点与小焦点两根灯丝，在每次曝光时曝光条件会自动配置选择其中一根灯丝工作。

根据故障信息提示，查找维修手册提示为灯丝故障。

但需进一步确认是否为球管灯丝断路或灯丝控制电路故障。

将机器关机断开总电源后，拔出球管阴极一侧高压电缆，为了防止高压，此时应将高压放电。

放电完成后，用万用电表欧姆档分别测量球管阴极电缆座内的3个接线端子，测得灯丝公共端C与大焦点灯丝端L两端，大焦点灯丝内阻约1 Ω，而公共端C与小焦点灯丝端S两端，测得阻值为无穷大，说明球管小焦点灯丝断路。

球管属于DR的消耗性部件，造价昂贵。

球管的组成附件主要是包括管套、绝缘油、管芯、油泵、散热器等，其中，管芯包括旋转阳极、阴极部件以及轴承等。
