西门子FAS主机维护手册 ppt

特点 l 符合国家标准 GB4717-2005《火灾报警控制器》和 GB16806-2006《消防联动控制系统》。 l 自动诊断系统故障。故障状态下火警优先，甚至在主 CPU 故障情况下也能报应急火警。 l 控制器操作面板采用液晶中文显示、菜单操作方式，可以显示并自动存储运行的各种信息达 2000 条。 l 通过编程可满足各种复杂的联动逻辑关系。
FS1120 系列产品操作说明书(E.........................................................................................................................................2 二 操作盘概貌...............................................................................................................................................3 三 操作级别 ..................................................................................................................................................5 四 信息种类 ..................................................................................................................................................6 五 “地区”“区域”和“分区”.......................................................................................................................7 六 正常运行 ..................................................................................................................................................8 七 《有人值班》与《无人值班》运行状态 .....................................................................................................9 八 报 警....................................................................................................................................................10 九 FC9342 联动盘.....................................................................................................................................13 十 探测分区的屏蔽与开通..........................................................................................................................16 十一 单个探测器的屏蔽与接通.....................................................................................................................18 十二 故 障...............................................................................................................................................20 十三 探测器测试功能 ..................................................................................................................................22 十四 《安装测试》模式.................................................................................................................................26 十五 《装修》模式........................................................................................................................................28 十六 远程传输的关闭与开通 ........................................................................................................................30 十七 报警设备的屏蔽与开通 ........................................................................................................................31 十八 指示灯测试 .........................................................................................................................................32 十九 查询报警数 .........................................................................................................................................33 二十 事件记录.............................................................................................................................................34 二十一 设定时钟和日期...............................................................................................................................36 二十二 输出模块的启动和停止.....................................................................................................................38 二十三 FS1120R 灭火控制器.......................................................................................................................40 附 1 探测区域操作一览表..............................................................................................................................43 附 2 灭火区域操作一览表..............................................................................................................................44 附 3 输入/输出联动菜单操作一览表 ...............................................................................................................45 附 4 选择’设备’操作一览表 ............................................................................................................................46 附 5 选择’位置’菜单操作一览表 .....................................................................................................................47 附 6 快速选择操作一览表..............................................................................................................................47

· 通过Missing enables，可以在驱动无法启动时诊断出哪些使能条件仍缺失。
S120系统的故障诊断——STARTER故障诊断
· 通过Interconnections，可以查看所有BICO互联情况（包括驱动间的BICO连接）。
S120系统的故障诊断——STARTER故障诊断
· 通过在STARTER下方信息栏Alarm history，可以查询报警及故障历史记录信息。
S120系统的故障诊断——STARTER故障诊断
· STARTER软件中配备了丰富的故障诊断功能，其中每个驱动对象中都有自己的诊断文件夹，在详细列表区 还会显示出故障和报警信息。
A处——打开驱动的控制字与状态字诊断窗口 B处——切换各种控制字与状态字
S120系统的故障诊断——STARTER故障诊断
S120系统的故障诊断——STARTER故障诊断
· 诊断缓冲区被设计为SINAMICS中的一个环形、缓存存储的区域。该缓冲区按事件发生顺序显示全部诊断 事件以及编号，时间和日期等信息。
· 当有组件损坏时，需要更换备件，一般需要更换为相同订货号的备件。
· S120的备件更换相对比较简单，前提是已经有含固件和许可证的CF卡，以及调试之后已经使用 “Copy RAM to ROM”功能将项目数据保存在CF卡上。 · 更换损坏的CU320模块时的操作步骤如下：
（1）拆下损坏的CU320模块； （2）安装新的CU320模块； （3）将原CF卡插入新的CU320模块中； （4）接通电源； （5）CU320自动地加载固件和项目数据。 · 了上述的操作步骤以外，在安装新模块时，特别需要注意的是DRIVE-CLIQ的拓扑一致性，即 DRIVE-CLIQ的实际连接需要与拓扑结构中的互连信息一致。

9
站厅层设备模拟图
10
四、发送火灾模式到BAS的三种方法
全自动－－同一火灾分区内两个以上设备火警 就自动发送相应区域的火灾模式。
半自动－－若打开FAS/BAS联动开关，同一火 灾分区内任意一个设备火警就发送相应区域的 火灾模式。
手动－－可手动发送任意火灾模式到BAS。
11
The End
12
GCC（Graphics Command Center） 的中文名为“图形命令中心”，它是放 置在各个地下站车控室4120旁的一台电 脑。地面站由于环境比地下站简单，故 没有安装GCC电脑。如果说4120是FAS 的主机，那么GCC则是FAS的辅助设备， GCC必须通过4120才能监控FAS设备。 但GCC操作起FAS比4120更加直观、方 便。GCC的操作方式有三种：鼠标，键 盘，触摸屏。
故障报警：当一个设备检测到系统内有故障时（烟感极脏、
无应答障等故），操作面板上故障报警灯LED闪亮，并发出
蜂鸣声响。
5
屏幕典型显示信息解析如下：
(1) “STATION CONTROL ROOM”表示设备位 置（此例中是车站控制室）。 (2) “M1-1”表示设备地址码。（所有外围设备的 地址码都以“M”开头，第一个“1”表示该设备 是第几回路，第二个“1”表示该设备是本回路的 第几个设备。此例中地址码表示该设备是第 1回路 第1个设备）。 (3) “SMOKE DECTER”表示设备类型（此例中 是智能烟感）。 (4) “FIRE ALARM”表示该设备状态（此例中表 示智能烟感处于火警状态）。
6
报警确认后设备状态栏会根据不同 的报警显示不同的内容；火警显示 “FIRE ALARM”即“火警”状态； 监视报警显示“ABNORMAL”即 “不正常”状态，但对不同的监视设 备“ABNORMAL”即“不正常”表 示被监视设备状态的意义有些不同，

万能表螺丝刀工程平面图端子接线图万能表螺丝刀工程平面图端子接线图11查看查看ct11ct11操作面板确认是哪条探测器回路短路及查看此回路上是否有元器件的故障同时接合工程平面图以初操作面板确认是哪条探测器回路短路及查看此回路上是否有元器件的故障同时接合工程平面图以初步确认短路的范围
西门子FAS主机维护手册
步确认短路的范围； 2）在端子箱处将该回路的入线拆除，同时将该探测回路中间点向后的线路断开； 3）在CT11面板上对此回路进行D-总线重新配置。如过一分钟后短路信息消失，则说明短路点在断开点向后的位置。
如短路信息未消失，则说明短路点在断开点向前位置； 4）向前或向后取中间点，断开向后的线路，重复步骤3直至找到短路点； 5）排除线路故障； 6）在端子箱处接好回路线的入线； 7）在CT11面板上将短路的回路进行D-总线重新配置。约过一分钟后，如短路故障信息消失，则故障已排除。
有两处或两处以上线路开路时，则给出开路及两处开路之间的所有元器件故障。
Line-1 out
Line-1 out
Line-1 in
Line-1 in
所需工具及资料：
万能表、螺丝刀、工程平面图、端子接线图
1）查看CT11操作面板，确认是哪条探测器回路开路；
2）若此开路回路上无其它元器件故障时，则可确认为 一处开路情况；
27、手动报警玻璃破碎——手动报警器报警复位后，如一分钟内未安装好新的玻璃，控制主机给 出手动报警玻璃破碎故障。安装好新玻璃后，该故障自动消除。
28、探测分区未准备好——某一探测分区被关闭后又被打开时，探测器如此时正处于报警状态， 系统给出探测器分区未准备好信息。必须等到探测器回复正常工作后该信息才会自动消除。
10、C-总线1——控制主机与操作面板的通讯总线（C-BUS）一号端开路。 11、C-总线2——控制主机与操作面板的通讯总线（C-BUS）二号端开路。 12、开路——探测回路（D-BUS）线路开路。每条回路上有一处开路情况发生，该回路所有元器

一、消防主机基本情况介绍
火灾探测器、模块等信息都是以如下形式储存在消防主机内的。通过对此信 息的解读，我们可以知道这是1#主机1#回路（主机显示回路号6需减5）上的一 个烟感，这样通过消防主机及回路号，即便不看CRT图也可以快速了解火警大体 位置。
西门子主机总线回路与国产主机比较大的区别在于他的环形回 路与设备自带短路隔离。如右所示，信号总线从主机回路卡出发， 经过所有设备后返回回路卡，如此一来，当回路中设备故障时， 故障设备将自动隔离，而与其上下“牵手”的设备则可通 过两侧线路进行通讯，不影响整体回路的使用，大大增 强了主机的稳定性。
二、消防主机操作方法
④ 各指示灯含义 ➢ 火警：当有火警发生时，火警指示灯亮；所 有火警消除后，按下“复位”键后，火警指示 灯灭。 ➢ 监管：当有监管信号时，指示灯亮。当监管 信号消失后，按下“复位”键后，指示灯灭。 ➢ 系统故障：当系统硬件或软件不能正常工作 时，指示灯亮。 ➢ 故障：当有故障发生时，指示灯亮；在故障 解除后指示灯灭。 ➢ 启动：当有设备（例如输出模块或主板输出 端口）启动时，指示灯亮；启动无反馈时，指 示灯闪；启动信号消失后，按下“复位”键后， 指示灯灭。
5、故障、监管、启动处理方法
➢消防设备发生故障时，按“确认/消音”键将蜂鸣器消 音，查看故障地点，现场解决故障，故障解除后，故障事 件消失，故障指示灯灭。 ➢监管、启动事件产生时，与故障处理方法一致，按确认 /消音”键将蜂鸣器消音，现场处理。
二、消防主机操作方法
6、消防主机联动盘启动设备方法
➢ 单独启动风机、水泵等设备时，找到相应设备标签的联动控 制盘，按下标签回路右侧的“启/停”按键，通过标签左侧 的故障、启动、反馈指示灯可知相应设备的状态，再次按下 “启/停”按键可关闭设备。

5、故障、监管、启动处理方法
➢消防设备发生故障时，按“确认/消音”键将蜂鸣器消 音，查看故障地点，现场解决故障，故障解除后，故障事 件消失，故障指示灯灭。 ➢监管、启动事件产生时，与故障处理方法一致，按确认 /消音”键将蜂鸣器消音，现场处理。
二、消防主机操作方法
6、消防主机联动盘启动设备方法
➢ 单独启动风机、水泵等设备时，找到相应设备标签的联动控 制盘，按下标签回路右侧的“启/停”按键，通过标签左侧 的故障、启动、反馈指示灯可知相应设备的状态，再次按下 “启/停”按键可关闭设备。
2016年5月8日万达广场消控值机人员消控主机操作技能培训目录二消防主机操作方法三消防主机维护保养方法一消防主机基本情况介绍目录二消防主机操作方法三消防主机维护保养方法一消防主机基本情况介绍德州万达广场共有西门子fc720r消防主机9台回路卡72块扩展联劢盘35个
万达广场消控值机人员 消控主机操作技能培训
二、消防主机操作方法
9、消防主机联动测试操作方法
➢进行消防联动测试时，需要依次按下所有主机操作界面 上的“自动”按键，使所有主机处于自动状态。若提示输 入密码，使用数字按键输入“4321”，按下“OK”键确 定。当“自动”左侧指示灯亮时，标示主机处于自动状态， 满足触发条件（同一防火分区内2个探测器报警），全部 联动设备都由控制器依据逻辑关系进行自动联动。
8、消防主机逻辑组启动设备方法
➢消防主机内将设备按照功能不同分为探测组、控制组、监管组等， 方便逻辑关系调用的同时，也方便了我们快速找到相应分区内的控制 组来启动控制模块，如下所示：
二、消防主机操作方法
➢在主菜单-浏览-所有设备内，控制组位于本机设备树的最下方，找 到相关区域控制组，按“OK”键进入分组，选择想要启动的模块即可。 ➢也可在控制组上，直接按“→”键弹出快捷菜单然后按“↓”键选择 “启动”，再按“O K键，被选择的设备组即被启动。

伺服放大器
ai series
FSSB
Internet
ai 系列交流主轴电机
机床侧 I/O
可连接bi系列
aiS series
机床操作面板
分散 I/O

0i 用 I/O 单元 D最I/D新O课I/件F与 B 型相同
biS 伺服电机
I/O Link biS伺服放大器
2
用FAFA途NNU广UCC泛SSe的erirei高ess1速166i高/i1/18精8ii//2度211i纳i -- MM米OOCDDEENLLCBB
最新课件
27
软操作面板的应用 进入：[OFS/SET] →[ + ] →[OPE PANE]
No7200 #0~#6=1，使用软操作面板进行机床操作。 注：需PMC程序支持
最新课件
28
通用开关的应用（软操作画面第三页） 机床设计者会将一些不常用或不希望用户进行操作的开关设定放在此画面上，运用 软开关进行一些相关操作，维修时应注意这些开关的状态。
I/O Link
机床操作面板
强电用I/O
Β放大器
B伺服电机
最新课件
3

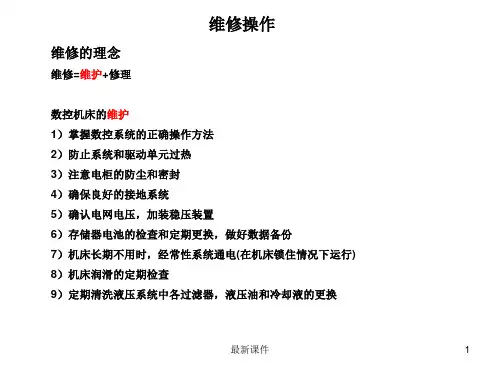

数控系统的维修
记录所有机台所使用的系统相关的硬件配置 1）系统的型名、系列号（保修凭证） 2）伺服、主轴的驱动单元型名 3）电机的型名 4）I/O单元的型名 注：型名中包括硬件型名和软件型名（伺服单元） 贮备一定数量的易损的部件 1）系统所用的各种保险 2）系统及伺服所使用的资料保存用的电池 3）系统和伺服散热用的风扇 4）电机编码器和用量相对较多的伺服驱动器 5）一定数量的系统与外设连接的相关电缆（通讯电缆、反馈电缆等） 6）一套完整的NC单元（做维修备件的同时可作为系统学习的设备）
