地信实验报告ArcMap 基本操作与地图矢量化

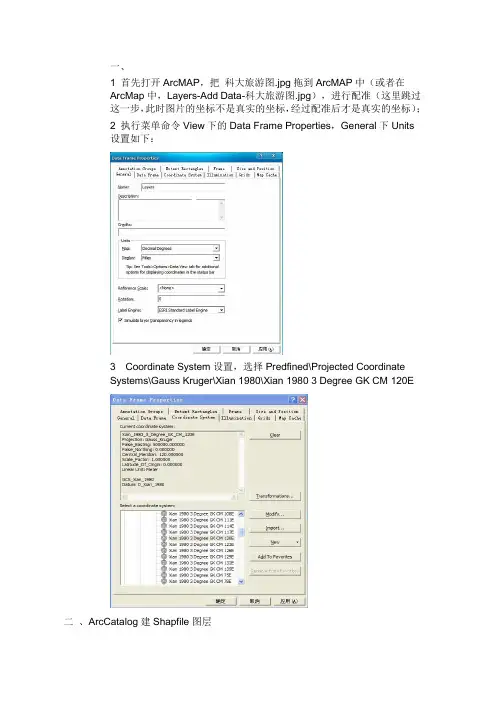

一、1 首先打开ArcMAP，把科大旅游图.jpg拖到ArcMAP中（或者在ArcMap中，Layers-Add Data-科大旅游图.jpg），进行配准（这里跳过这一步，此时图片的坐标不是真实的坐标，经过配准后才是真实的坐标）；2 执行菜单命令View下的Data Frame Properties，General下Units设置如下：3 Coordinate System设置，选择Predfined\Projected CoordinateSystems\Gauss Kruger\Xian 1980\Xian 1980 3 Degree GK CM 120E二、ArcCatalog建Shapfile图层1 在ArcCatalog中新建Shapfile图层（点，线，面），如道路图层就选择Polyline，路灯等点图层就选择point，教学楼等面图层就选择Polygon。

在这里基本图层有道路，教学楼，宿舍楼，操场，广场，小西湖，校门等1）首先新建新建Shapfile图层，如宿舍点击Edit，选择坐标系，选择…\Projected Coordinate Systems\Gauss Kruger\Xian 1980\Xian 1980 3 Degree GK CM 120E2）依次建立道路，教学楼，操场，广场，小西湖，校门等图层3. 在ArcCatalog中把建立的新ShapFile 文件直接拖动到ArcMAP中（或者在ArcMap中Layers-Add Data-新建的ShapFile）。

4 添加Editor控件5 在Editor工具栏下点击Start Editing，然后在Target中选择你所要矢量化的图层ok,这时你可以开始你的矢量化过程。

例如宿舍楼的矢量化，1）首先在Editor工具栏下点击Start Editing，然后在Target中选择宿舍2）用工具栏中的放大和平移工具来找到某一个宿舍楼的位置3）使用sketch tool,来画宿舍这个多边形。

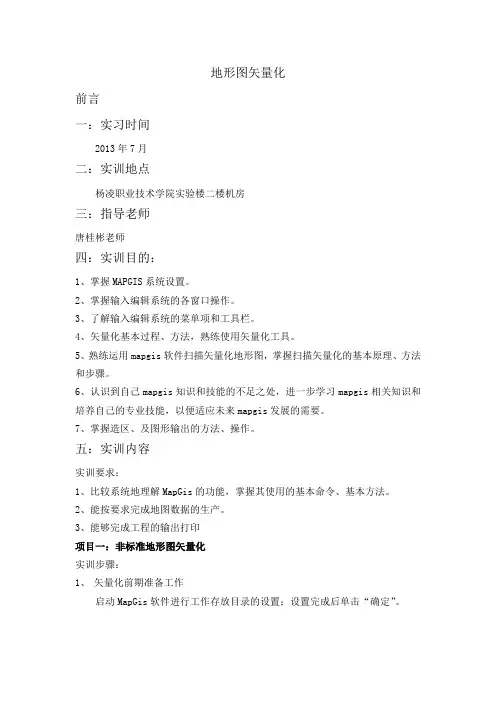

地形图矢量化前言一：实习时间2013年7月二：实训地点杨凌职业技术学院实验楼二楼机房三：指导老师唐桂彬老师四：实训目的：1、掌握MAPGIS系统设置。

2、掌握输入编辑系统的各窗口操作。

3、了解输入编辑系统的菜单项和工具栏。

4、矢量化基本过程、方法，熟练使用矢量化工具。

5、熟练运用mapgis软件扫描矢量化地形图，掌握扫描矢量化的基本原理、方法和步骤。

6、认识到自己mapgis知识和技能的不足之处，进一步学习mapgis相关知识和培养自己的专业技能，以便适应未来mapgis发展的需要。

7、掌握造区、及图形输出的方法、操作。

五：实训内容实训要求：1、比较系统地理解MapGis的功能，掌握其使用的基本命令、基本方法。

2、能按要求完成地图数据的生产。

3、能够完成工程的输出打印项目一：非标准地形图矢量化实训步骤：1、矢量化前期准备工作启动MapGis软件进行工作存放目录的设置；设置完成后单击“确定”。

打开MAPGIS软件图形处理部分下属的输入编辑菜单项，进入了MAPGIS编辑子系统，并且会弹出一个窗口，如下图所示：直接按默认显示点击“确定”打开MAPGIS编辑子系统，在MAPGIS编辑子系统左方空白处单击鼠标右键，弹出窗口，如下图所示，选择所要新建的文件类型并修改名称。

依次新建图框点、线文件；并选择图廓线文件为当前可编辑状态，在编辑区（右侧）右键更新、复位窗口；单击线编辑，在弹出的快捷菜单中选择输入线→键盘输入线，在弹出的线位置编辑框中，根据图框尺寸400×600公里，输入第一点坐标0,0；点击下一点为0,400；点击下一点、完成。

再次选择键盘输入线，输入第一点0,0；下一点坐标为600,0；单击下一点、完成。

更新、复位窗口，选择线编辑→阵列复制，选择一条刚生成的横向内图框线，在弹出的快捷菜单中按图框尺寸填写阵列复制参数，并确定。

同理采用阵列复制生成纵向内图廓线。

在此选择线编辑→输入线→造平行线，依次拾取生成的外侧图廓线，在弹出的菜单中，输入如图所示参数，待生成后，在图廓的四个角点外侧做辅助线，并用线编辑中的延长缩短线→靠近线，对生成的外图廓线进行延长修饰，然后应用剪短母线修剪多余的线，最后用联接线功能连接外图廓线，并修改外图廓参数、内图廓参数。

arcmap实习报告4篇arcmap实习报告篇1一、实习目的1、熟悉GIS软件——ArcGIS的体这种系结构，掌握ArcMap用于地图数据的编辑、显示、查询和分析等功能，了解ArcCatalog对数据的管理，在此基础上进一步理解GIS软件应具备的基本功能。

2、掌握地图扫描矢量化的基本原理、方法和步骤，并通过图像配准，进一步理解坐标变换的原理与方法。

3、掌握利用ArcMap对数据的获取及存储，熟悉ArcMap的空间查询、叠加、缓冲区分析等常用的地图分析功能，能有效解决一些实际问题。

4、掌握地图渲染方法及制图输出。

5、根据野外采集的离散点数据集，建立DEM，并进行三维可视化，了解虚拟现实的构建过程。

二、实习任务(1)完成给定区域的地图矢量化，建立数据库。

数据共分10层，分别为：高程点(点:高程)、电力线(点)、散坟(点)、桥(点)、道路(线:类别)、陡坎(线)、地类线(多边形:类别)、地类界(多边形:类别)、村组界(多边形:村名)、池塘(多边形)、建筑物(多边形:类别、拆迁指标)等注：地类分为：农用地(耕地、园地、其它)、建设用地(庄台、道路)、未利用土地。

如图上绿色线所示。

(2)统计图幅内，各类用地面积，各村组内各类用地面积所占的比例。

(3)进行地图编制，制作专题地图并进行渲染输出。

(4)以卫星遥感影像地图为纹理，建立研究区域的三维可视化地图，并以楼层为高度构建虚拟村组。

三、实习内容(附实习具体操作步骤)1、shp文件的创建2、图像配准及矢量化3、空间查询4、缓冲区分析5、地图渲染6、制图输出7、构建TIN8、在TIN的基础上，粘贴卫星遥感影像地图，建立三维可视化地图。

四、实习时间.1.6——.1.17五、实习地点及时间安排实习地点：2#实验楼第2层图像信息处理机房实习时间：上午(1~4节课)、下午(5~8节课)六、实习要求(1)纪律要求按时参加各项实习工作，请病假要有医生证明，一般不批准请事假的情况。

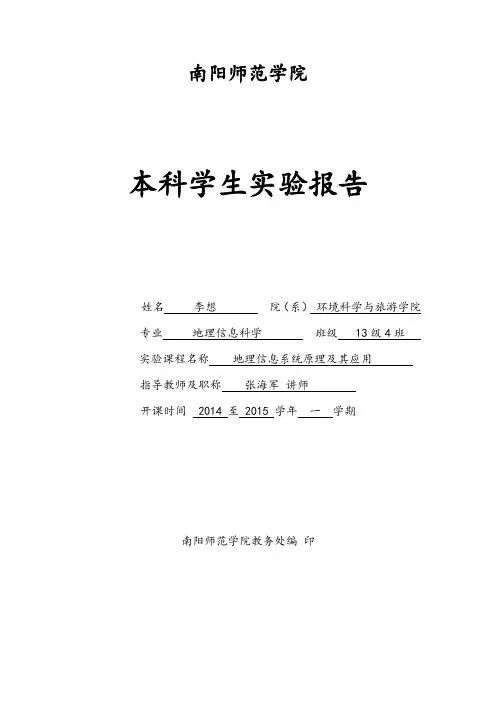

南阳师范学院本科学生实验报告姓名李想院（系）环境科学与旅游学院专业地理信息科学班级 13级4班实验课程名称地理信息系统原理及其应用指导教师及职称张海军讲师开课时间 2014 至 2015 学年一学期南阳师范学院教务处编印实验名称目录实验一：图像配准实验二：矢量化练习实验三：创建拓扑与拓扑改错实验四：几何纠正实验五：图幅接边处理实验六：实验七：实验八：实验九：实验十：学生姓名：李想专业：地理信息科学班级： 13级4班实验名称：图像配准实验编号：01课程名称：地理信息系统原理及其应用指导教师：张海军实验地点：六楼机房实验时间：10.25小组成员：小组合作：是（）否（√）实验目的：对一幅地图录入真实世界的值，进行投影转换，赋予它真实世界的坐标值，进行地图配准。

实验设备：数据：南阳市地图计算机，Arc Map 10.1。

实验内容及步骤：加载地图（两种常用方式）(1)(2)Catalog→Foldex Connetions→新建文件夹→单机鼠标左键拖入快捷键：放大——Z 缩小——X 移动——C2）加载“Georeferencing”工具条3）设置数据框坐标系4）为控制点录入真实世界坐标值5）更新地理参考系6）图像纠正并保存Rectify(cell size 单位大小，即分辨率 NoData as 无数据表达Resample Type 重采样形式，一般采用Nesrest NeigborOutput Location路径信息 Compression Type压缩运行图像压缩格式JPEG 、LZW、 PACKBITS 、CCITTCID 、RLE (游程长度编码的压缩格式)、CCITT GROUP3 、CCITT GROUP4)7)投影：110,6344 、114,0308计算配准后图像的经度范围，并计算投影带进行投影转换（Arctoolbox→Date Mangment Tools→Projections and Transformations→Raster→Project Raster双击→OK→Project Raster√在ArcMap中数据格式：Shapefile 可以看成可编辑Coverage 只可以看，不可编辑，若想编辑需装个ArcInfo workstation Geodateba se采用面向对象的方法，简写GDB实验小结：通过此次实验操作，让我们掌握了Arc Map 的基本操作和原理，并知道一幅普通的地图和一幅在地理坐标系中的地图的区别是什么，如何对一幅地图录入真实世界的坐标值，如何进行投影转换等。

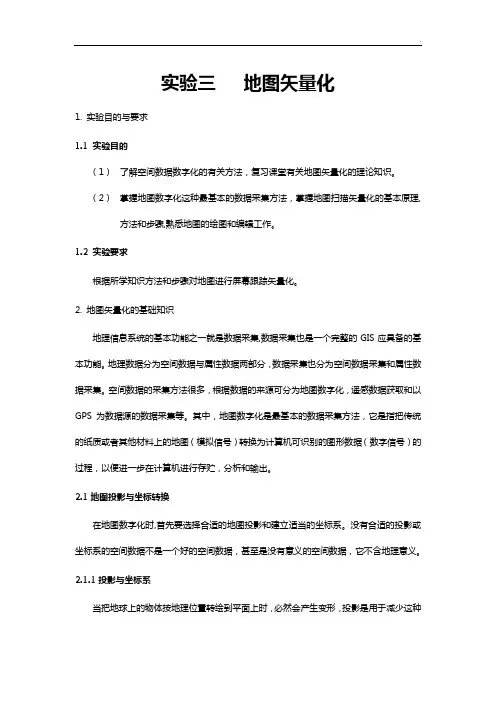

实验三地图矢量化1. 实验目的与要求1.1 实验目的（1）了解空间数据数字化的有关方法，复习课堂有关地图矢量化的理论知识。

（2）掌握地图数字化这种最基本的数据采集方法，掌握地图扫描矢量化的基本原理,方法和步骤,熟悉地图的绘图和编辑工作。

1.2 实验要求根据所学知识方法和步骤对地图进行屏幕跟踪矢量化。

2. 地图矢量化的基础知识地理信息系统的基本功能之一就是数据采集,数据采集也是一个完整的GIS应具备的基本功能。

地理数据分为空间数据与属性数据两部分，数据采集也分为空间数据采集和属性数据采集。

空间数据的采集方法很多，根据数据的来源可分为地图数字化，遥感数据获取和以GPS为数据源的数据采集等。

其中，地图数字化是最基本的数据采集方法，它是指把传统的纸质或者其他材料上的地图（模拟信号）转换为计算机可识别的图形数据（数字信号）的过程，以便进一步在计算机进行存贮，分析和输出。

2.1地图投影与坐标转换在地图数字化时,首先要选择合适的地图投影和建立适当的坐标系。

没有合适的投影或坐标系的空间数据不是一个好的空间数据，甚至是没有意义的空间数据，它不含地理意义。

2.1.1投影与坐标系当把地球上的物体按地理位置转绘到平面上时，必然会产生变形，投影是用于减少这种变形的一种方法。

地图投影的实质是建立地球球面上的点与平面上的点的对应关系。

所有的投影都会引起某种变形，采用哪种投影取决于实际应用的需要。

每一种投影都与一个坐标系相联系。

对于那些大比例尺地图(如1：2 000或更大)，由于不含投影变换，我们称为非地球地图(Non-earth map)。

非地球地图虽然没有投影变形，但却有自己的坐标系统，有自己的参考系和量算单位。

2.1.2坐标变换与最小二乘法GIS中间数据的采集、处理和输出等过程中都进行着空间坐标变换。

空间坐标变换是指将地理实体在一个坐标系中的坐标(x，y)通过某种对应法则，转换成另一个坐标系中的坐标(x’，y’)的过程。

一、实训目的本次矢量化数据处理实训旨在通过实际操作，提高我们对矢量化数据处理技术的理解和应用能力。

通过实训，我们能够掌握矢量化数据处理的基本流程，包括数据采集、预处理、编辑、拓扑检查、数据转换等环节，同时加深对地理信息系统（GIS）基本原理和操作技能的认识。

二、实训环境实训环境主要包括以下几部分：1. 硬件设备：计算机、全站仪、GPS定位仪等。

2. 软件平台：ArcGIS软件，包括ArcView、ArcEdit、ArcInfo等模块。

3. 数据资源：矢量数据、栅格数据、地形图等。

三、实训原理矢量化数据处理主要包括以下几个步骤：1. 数据采集：利用全站仪、GPS定位仪等设备采集野外数据，或从现有数据源中提取所需矢量数据。

2. 预处理：对采集到的数据进行清洗、检查、分类等处理，确保数据质量。

3. 编辑：对矢量数据进行编辑，包括节点编辑、线段编辑、多边形编辑等，以满足实际应用需求。

4. 拓扑检查：检查矢量数据的拓扑关系，确保数据的准确性。

5. 数据转换：将矢量数据转换为栅格数据或其他格式，以便于后续分析。

四、实训过程1. 数据采集：本次实训选取某城市公园作为研究对象，利用全站仪和GPS定位仪采集公园内各个景点的位置信息。

2. 预处理：对采集到的数据进行清洗，剔除错误数据，并对数据进行分类，如景点、道路、水体等。

3. 编辑：使用ArcEdit模块对采集到的数据进行编辑，包括节点编辑、线段编辑、多边形编辑等，确保数据的准确性。

4. 拓扑检查：利用ArcGIS软件进行拓扑检查，确保数据的拓扑关系正确。

5. 数据转换：将矢量数据转换为栅格数据，以便于后续分析。

五、实训结果1. 成功采集并编辑了某城市公园的矢量数据，包括景点、道路、水体等要素。

2. 通过拓扑检查，确保了数据的准确性。

3. 将矢量数据转换为栅格数据，为后续分析提供了数据基础。

六、实训总结1. 理论知识方面：通过本次实训，我们对矢量化数据处理的基本原理和流程有了更深入的理解，掌握了数据采集、预处理、编辑、拓扑检查、数据转换等基本技能。

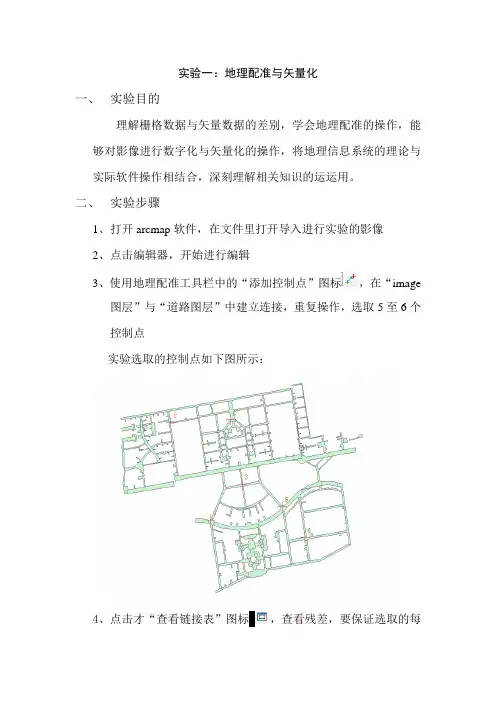

实验一：地理配准与矢量化
一、实验目的
理解栅格数据与矢量数据的差别，学会地理配准的操作，能够对影像进行数字化与矢量化的操作，将地理信息系统的理论与实际软件操作相结合，深刻理解相关知识的运运用。

二、实验步骤
1、打开arcmap软件，在文件里打开导入进行实验的影像
2、点击编辑器，开始进行编辑
3、使用地理配准工具栏中的“添加控制点”图标，在“image
图层”与“道路图层”中建立连接，重复操作，选取5至6个
控制点
实验选取的控制点如下图所示：
4、点击才“查看链接表”图标，查看残差，要保证选取的每
个控制点的残差值都小于1.若残差值不符合要求则继续选取控制点。

实验的残差值如下图所示：
5、打开arcCatalog软件，点击文件，新建shapefile文件（要
素折线，且导入image坐标）。

6、将新建的shapefile文件拖入arcmap软件中，且置于image
图层上方。

7、选择新建的shapefile文件创建要素，选择折线工具进行画图。

三、实验结果
四、实验总结
1、实验选取控制点时，需选择一点特征明显的点，如道路转折点
和交点，操作也需仔细才能保证残差符合要求。

2、画图时注意不能重复返回画，且需要仔细看图，将道路画的尽
量准确。

3、做此项实验很学要耐心。

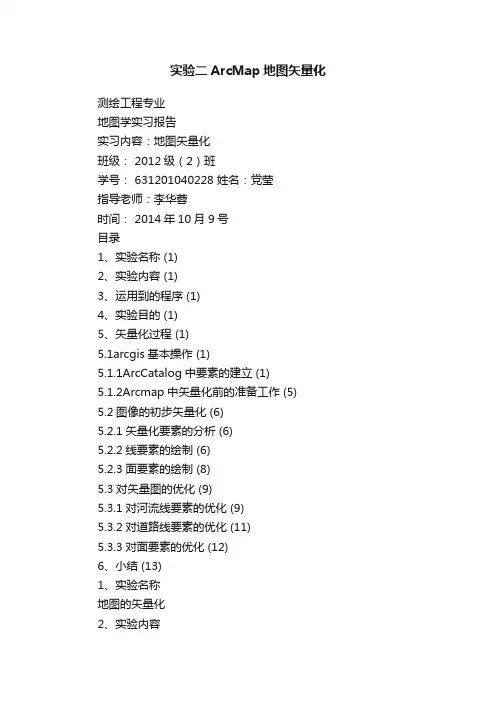

实验二ArcMap地图矢量化测绘工程专业地图学实习报告实习内容：地图矢量化班级： 2012级（2）班学号： 631201040228 姓名：党莹指导老师：李华蓉时间： 2014年10月9号目录1、实验名称 (1)2、实验内容 (1)3、运用到的程序 (1)4、实验目的 (1)5、矢量化过程 (1)5.1arcgis基本操作 (1)5.1.1ArcCatalog中要素的建立 (1)5.1.2Arcmap中矢量化前的准备工作 (5) 5.2图像的初步矢量化 (6)5.2.1矢量化要素的分析 (6)5.2.2线要素的绘制 (6)5.2.3面要素的绘制 (8)5.3对矢量图的优化 (9)5.3.1对河流线要素的优化 (9)5.3.2对道路线要素的优化 (11)5.3.3对面要素的优化 (12)6、小结 (13)1、实验名称地图的矢量化2、实验内容将所给的一副jpg 格式的扫描图转化为矢量图3、运用到的程序ArcGIS 10.1(主要运用其下的ArcCatalog 与ArcMap)、Word 、截图工具等。

4、实验目的通过对ArcGIS 的初步认识，了解ArcGIS 的基本操作，学会运用ArcCatalog 建立要素集，熟悉ArcMap 的基本界面并用其中的简单的编辑器工具绘出矢量图。

5、矢量化过程 5.1arcgis 基本操作5.1.1ArcCatalog 中要素的建立在开始编辑图像之前，要先进行文件夹的连接与要素的建立，相当于图层的建立。

1)ArcCatalog 的打开方式：开始→ 所有程序→ArcGIS →ArcCatalog10.1（见图1-1-1），进入ArcCatalog 主界面（图1-1-2）2）在左侧“目录树”里右击“文件夹连接”（图1-1-3），点击连接到文件夹，选择路径，即此后所编辑的数据保存的地方（图1-1-4）。

图1-1-1 arcgis 的打开 Arcgis 中主要运用ArcCatalog 与ArcMap图1-1-3连接到文件夹图1-1-4 路径的选择图1-1-2 ArcCatalog 主界面3）依次在所在目录下建立：a.文件地理数据库（图1-1-5）b.要素数据集（图1-1-6）填写建立数据集的名称（图1-1-7）→选择合适的坐标系（本次选用高斯投影6°带西安80坐标系）（图1-1-8）→其余参数均为默认，单击下一步直到完成。

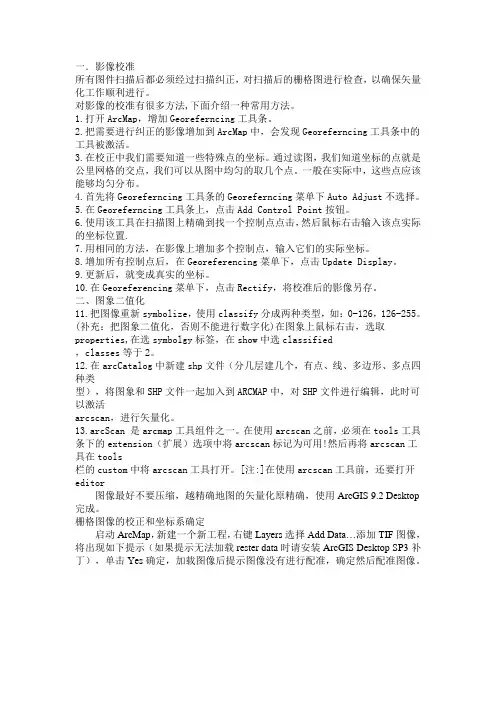

一．影像校准所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

对影像的校准有很多方法,下面介绍一种常用方法。

1.打开ArcMap，增加Georeferncing工具条。

2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。

3.在校正中我们需要知道一些特殊点的坐标。

通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

4.首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。

5.在Georeferncing工具条上，点击Add Control Point按钮。

6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。

8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。

9.更新后，就变成真实的坐标。

10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。

二、图象二值化11.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。

(补充：把图象二值化，否则不能进行数字化)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。

12.在arcCatalog中新建shp文件（分几层建几个，有点、线、多边形、多点四种类型），将图象和SHP文件一起加入到ARCMAP中，对SHP文件进行编辑，此时可以激活arcscan，进行矢量化。

13.arcScan 是arcmap工具组件之一。

在使用arcscan之前，必须在tools工具条下的extension（扩展）选项中将arcscan标记为可用!然后再将arcscan工具在tools栏的custom中将arcscan工具打开。

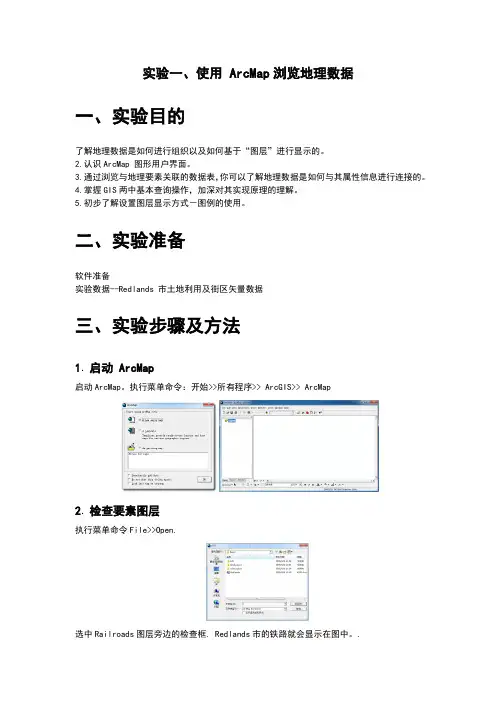

实习（三）ArcMap的基本操作一、主要内容通过练习ArcMap的基本操作，了解ArcMap模块的主要功能和作用。

二、学时安排：2学时三、预习内容ArcMap的主要功能和作用：是一个桌面程序用来完成所有基于地图的任务，包括地图制图、图编辑和分析等。

使用ArcMap我们可以进行数据的浏览、符号化、查询、分析和输出等。

ArcMap主要用于图形的编辑处理和符号化显示等。

四、具体内容及操作１、启动ArcMap[1]. 运行“启动\程序\ArcGIS\ArcMap”，或者运行桌面上的快捷方式。

２、熟悉ArcMap用户界面２.1缺省用户界面当ArcMap启动之后，缺省方式的用户界面包括主菜单和“Standard”工具条。

图表 0-1 缺省用户界面2.2用户界面的定制我们可以通过菜单“tools->Customs…”或者在菜单区或者工具条区按鼠标右键进行界面的定制。

这些菜单和工具条可以停靠在窗口的任意位置。

图表 0-2 用户界面定制另外还可以通过下面方式打开或者关闭工具条。

[1]. 在主菜单中点击：View-Toobars;[2]. 从工具条列表中, check一个工具条，则显示此工具条，uncheck一个工具条，则隐藏此工具条；[3]. 在主菜单区或者工具条区按鼠标右键，重复第2步，查看结果；[4]. 重复以上步骤，以保证主菜单，Standard, Tools工具条显示。

2.3用户界面介绍图表 0-3 用户界面地图窗口：用来显示数据和数据的表达(地图，图表等)；Contents窗口：在这个窗口中包含两个标签：Display和Source标签。

其中Display标签中显示地图包含的内容，数据的显示顺序(显示的顺序为从下到上) ，数据表达的方式，数据的显示控制等。

Display 标签中显示数据的物理存储位置。

在这两个标签中，鼠标的左，右键几乎具有相同的操作；工具条：除了主菜单和Standard工具条之外，ArcMap包含多个工具条，每个工具条又包含一组完成相关任务的命令(工具) 。

重庆交通大学学生实验报告实验课程名称地理信息系统原理及应用开课实验室国土与信息实验室学院2009 年级测绘工程专业一班学生姓名陈富林学号09210104开课时间2011 至2012 学年第 2 学期实验一ARCGIS的认识一、实验目的1.掌握ArcMap、ArcCatalog、ArcToolbox的基本功能及操作。

2.掌握ArcMap进行矢量化的过程。

二、实验要求1.熟悉ArcMap、ArcCatalog、ArcToolbox的一些基本操作。

2.能在ArcCatalog中进行shape文件的创建。

3.掌握在ArcMap中对栅格数据进行矢量化的方法。

三、实验步骤：1、打开ArcMap，在ArcMap中点击ArcCatalog，并在其中建立三个shape文件，分别命名为town（点）、road（线）、country（面）。

Scan01.tif图片文件2、把建立的三个文件在ArcMap添加进去，在编辑菜单中点击开始编辑，在task中选择create new feature，在target中选择town。

并在Scan01.tif图片文件分别对每个点进行矢量化3、所有的点矢量化完了之后，在task中选择create new feature，在target中选择road，对线进行矢量化，两条不相交的线（立交线）要一线画过去。

4、然后在task中选择auto—complete polygon，在target中选择country。

在图片中选择一个多边形进行矢量化，在矢量化完一个多边形后，再矢量化另一个相邻的多边形，在存在公共边的时候，要捕捉到公共边的起点与端点，然后自动完成多边形。

5、按照第四步的方法，把所有的多边形矢量化。

四、实验成果：实验二拓扑编辑一、实验目的1.掌握点、线、面的拓扑编辑功能。

2.掌握拓扑检查的基本操作。

3.掌握对拓扑错误进行修改的方法。

二、实验要求1.熟练在ArcMap中将面生产线、将线生产面的操作。

学院：地测院专业：地理信息系统姓名：姚景怀学号：07014203Mapgis实习报告实习目的：1.掌握图像配准的方法，练习使用图像分析组件2.矢量化基本过程，方法。

熟练使用矢量化工具3.熟练运用MAPGIS软件扫描矢量化1：1000地形图，掌握扫描矢量化的基本原理、方法和步骤。

4.熟练掌握MAPGIS的空间数据输入与输出及图形编辑等功能。

5.了解GIS空间数据的获取和处理的方法。

.6.了解GIS相关产业的业务流程，以及发展状况、方向和趋势。

.7.了解GIS在一些具体领域的应用实例，工作的流程和工作原理，以及分析需求的方法。

8.认识到自己GIS知识和技能的不足之处，进一步学习GIS相关知识和培养自己的专业技能，以便适应未来GIS发展的需要。

9.掌握矢量化的检查方法，理解拓扑关系10.掌握造区的方法。

实习内容：一、图像校正1 操作步骤图像校正的操作步骤如下：1)从“开始”菜单中找到程序组“MAPGIS67”，启动“MAPGIS主菜单”程序。

2)在“MAPGIS主菜单”中启动“图像分析”模块。

3)从“文件”菜单下点击启动“数据输入”，将扫描的TIFF文件转换为内部MSI文件格式。

弹出如下对话框：a)设定转换数据类型为TIF（*.tif）文件，指定目标文件目录为用户工作目录；（2）填加文件按钮用来填加扫描后的TIF文件到转换文件列表中，也可以直接点击添加目录按钮选择TIF文件所在的目录；（3）点击转换按钮开始数据格式转换，完成后系统提示转换成功；（4）转换完毕后，点击关闭按钮推出当前活动窗口。

4)i.2、点击“文件”菜单下“打开影像”命令，选择转换后的文件。

5)点击“镶嵌融合”菜单下“图幅生成控制点”命令，弹出如下窗口。

其中图幅坐标是根据输入图幅信息按钮自动生成的，还可以参照底图重新定位它们。

将选择四个内图廓点计算前打勾表示由此四个点计算生成图幅控制点，否则采用二点计算，但是精度较差。

按照底图信息输入图幅号、格网间距和坐标系类型。

实习报告一、实习时间与地点实习时间：2022年6月1日至2022年6月30日实习地点：某地理信息科技有限公司二、实习目的1. 掌握矢量化数据的基本概念和处理方法。

2. 熟悉矢量化软件的操作和应用。

3. 提高自己在地理信息系统领域的实际操作能力。

三、实习内容及过程1. 实习前的准备在实习开始前，我参加了公司组织的前期培训，学习了矢量化数据的基本概念、矢量化软件的操作方法和注意事项。

同时，我还复习了相关的基础知识，如地理信息系统、地图学等。

2. 实习内容实习期间，我主要进行了以下工作：（1）矢量化数据的生产根据项目需求，我使用矢量化软件对地形图、规划图等进行处理。

在处理过程中，我学会了如何进行图层设置、坐标转换、矢量化编辑等操作。

同时，我还掌握了如何处理矢量化过程中产生的问题，如节点调整、线段合并等。

（2）矢量化数据的检查与修正在矢量化数据生产完成后，我对数据进行了仔细的检查和修正。

检查内容包括拓扑错误、属性错误等。

通过这一过程，我加深了对矢量化数据处理的认识，提高了自己的责任心和质量意识。

（3）矢量化数据的输出与应用在矢量化数据检查无误后，我将其输出为常用的格式，如shapefile、CAD等。

同时，我还学会了如何将矢量化数据应用于地理信息系统中，如生成地图、进行空间分析等。

四、实习收获与体会1. 技能提升通过实习，我熟练掌握了矢量化软件的操作，提高了自己在地理信息系统领域的实际操作能力。

同时，我对矢量化数据处理流程有了更深入的了解，为今后的工作打下了坚实的基础。

2. 团队协作在实习过程中，我与团队成员密切配合，共同完成项目任务。

我学会了如何与团队成员沟通、协作，提高了自己的团队协作能力。

3. 职业素养实习过程中，我深刻体会到作为一名地理信息行业从业者应具备的职业素养，如细心、耐心、责任心等。

同时，我也认识到自己在专业知识和技能方面的不足，决心在今后的工作中不断学习、提高。

五、不足与努力方向1. 矢量化软件操作不够熟练：在实习过程中，我发现自己在矢量化软件操作方面还有很大的提升空间。

实验四：地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。

2、掌握ArcMap中进行矢量化方法。

二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。

图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

●打开ArcMap，添加“影像配准”工具栏。

●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

●在”影像配准”工具栏上，点击“添加控制点”按钮。

●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

点击“影像配准”工具栏上的“查看链接表”按钮。

●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。

检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。

转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。

执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。

地理信息系统实习报告学院：交通土建工程学院专业：测绘工程班级：测绘姓名：学号：指导老师：实习时间：6月 6 日至 6 月10 日山东交通学院制目录实习日志...................................................................... 实验步骤......................................................................1、数据库要素类的建立.........................................................2. 设定数据框的属性...........................................................3、地理配准...................................................................4、ARCGIS拓扑检查步骤........................................................5、地图版面设计...............................................................一、渲染图层要素－唯一值符号..................................................二、标注图层要素..............................................................三、渲染图层要素—分类渲染....................................................四、渲染图层要素—点密度渲染..................................................五、渲染图层要素—图表渲染....................................................七、添加各种元素到地图版面中..................................................八、打印输出地图.............................................................. 实习心得感悟..................................................................实习日志第一天（6月6日）今天是实习的第一天，心情非常的激动，今天上午夏老师给我们介绍了实习的一些基本情况。

ArcMap地图配准矢量化操作步骤练习11.利用影像配准(Georeferncing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）注意：在基于ArcMap 的操作过程中请注意保存地图文档第1步地形图的配准－加载数据和影像配准工具1第2步输入控制点2第3步设定数据框的属性4第4步矫正并重采样栅格生成新的栅格文件6第5 步分层矢量化－在ArcCatlog中创建一个线要素图层7第6步从已配准的地图上提出等高线并保存到上面创建的要素类中12根据GPS观测点数据配准影像并矢量化的步骤13课外练习：翻译错误!未定义书签。

本次练习，记成绩10分第1步地形图的配准－加载数据和影像配准工具数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

●打开ArcMap，添加“影像配准”工具栏。

●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

●在”影像配准”工具栏上，点击“添加控制点”按钮。

●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

点击“影像配准”工具栏上的“查看表”按钮。

●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。

检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。

转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
