电子行业元器件选型技术手册一、引言电子行业是现代社会中一个重要且不可或缺的产业。
在电子设备的设计、制造和运营过程中，元器件的选型是至关重要的环节。
本技术手册旨在为电子行业的从业者提供有关元器件选型的技术指导，帮助其在设计和开发过程中作出准确、合适的选择。
二、元器件选型的重要性元器件是电子设备的核心组成部分，直接影响设备的性能、可靠性和成本。
正确选型可以提高整体性能，而错误选择则可能导致性能不佳甚至设备故障。
因此，在开始设计和开发过程之前，我们必须深入了解各种元器件的特性和参数，才能做出明智的选择。
三、元器件选型的关键考虑因素1. 功能需求：首先，我们需要明确设备的功能需求，并理解各个元器件对设备功能的贡献。
比如，对于一个以音频为核心的设备，我们需要选择合适的放大器、音频解码器等元器件。
2. 性能参数：元器件的性能参数直接决定设备的性能表现。
例如，电阻的阻值、电容的容量等都需要考虑到设备所需的工作电压、电流以及频率范围等相关要求。
3. 可靠性：元器件的可靠性对设备的长期稳定性和可维护性至关重要。
因此，我们需要选择具有良好可靠性的元器件，以减少维修和更换的成本。
4. 成本：成本是设计和制造过程中必须考虑的重要因素。
所选元器件应在满足功能和性能需求的前提下，尽可能降低成本，从而提高设备的竞争力。
四、常见元器件的选型指南1. 电阻电阻是电子设备中最常见的元器件之一，广泛应用于各个电路中。
在选型过程中，需要考虑阻值、功率容量、温度系数等参数。
而对于特殊需求，如高精度、低温漂、高频等，可选用特殊电阻，如金属膜电阻、钽膜电阻等。
2. 电容电容也是电子设备中常用的元器件，用于储存和释放电能。
选型时，需考虑容量、电压、电流、精度等参数，并根据设备所处环境和使用条件选择合适的电容类型，如电解电容、陶瓷电容、塑料膜电容等。
3. 二极管二极管广泛应用于整流、开关、调制解调等电路中。
在选型时，需考虑正向电压降、反向电流、响应时间等参数。
目 录页1.断路器空气断路器 - New Emax 塑壳断路器 - Isomax 塑壳断路器 - Tmax 漏电保护组件/漏电保护继电器双电源自动切换装置 - DPT 配电智能化元件 - IPD 2.工控产品软起动器接触器手动电机起动器 - MS 系列短路保护电器和接触器及热继电器的配合电动机保护指示装置接线端子电子产品和继电器3.开关及熔断器组开关熔断器组 - PowerLine 负荷开关 - SwitchLine 熔断器开关 - EasyLine 4.终端配电保护产品建筑电器元件建筑用接触器 - ESB (导轨安装)电涌保护器 - OVR 优化脉冲提前放电避雷针 - OPR 5.箱体终端配电箱 - ACM/ACP/ACF 系列三相配电箱 - SDB 系列动力配电箱 - MDS 系列6.电网质量产品电容器专用接触器 无功补偿控制器件有源谐波滤波器7.断路器保护配合表断路器保护配合表因产品技术不断改进，所有数据应以本公司最新确认为准。
ABB 公司对本手册的接受或使用无任何商业承诺或保证，由使用者根据具体应用考虑本手册的适应性。
0/1ABB 低压电器元件选用手册1234567............................................................................... 1/1-4.................................................................................... 1/5-6..................................................................................... 1/7-10........................................................................ 1/11.................................................................................. 1/12............................................................................ 1/13-14..................................................................................................... 2/1-7........................................................................................................... 2/8........................................................................... 2/9-11.......................................................... 2/12.............................................................................................. 2/13-17.................................................................................................. 2/18-19.................................................................................................. 2/20-21..................................................................................... 2/22-24............................................................................... 3/1.................................................................................. 3/2-3.................................................................................... 3/4............................................................................................... 4/1-8........................................................................ 4/9......................................................................................... 4/10...................................................................... 4/11..................................................................... 5/1................................................................................. 5/2-3................................................................................. 5/4-5........................................................................................... 6/1........................................................................................ 6/2-3........................................................................................... 6/4-5...................................................................................... 7/1-10。
元器件选型手册(接插件部分)浙江正泰仪器仪表有限责任公司目录前言 (2)一、普通单双排插针 (3)二、普通单双排插座 (4)三、其他插针插座 (5)3.1蜈蚣插座 (5)3.2圆孔插座 (5)3.3DIP芯片插座 (6)3.4弯针 (6)四、线对板连接器 (7)4.1单排针座连接器 (7)4.2简牛针座 (9)4.3牛角针座 (9)五、USB接口 (10)六、天线及连接线 (11)七、其他类型接插件 (12)7.1FPC连接器 (12)7.2凤凰端子 (13)7.3PS2插座 (13)7.4DF12系列连接器 (13)7.5RJ45模块化插孔 (14)7.6IC卡座 (14)7.7SIM卡座 (14)前言1.范围本手册对公司目前使用的接插件进行了分类，对接插件的描述进行了定义。
本手册仅用于公司产品设计选型时参考。
2.注意事项本手册中部分物料因在规定的字符条件下无法描述清楚，故采用出图纸的方式，使用时，可以在PLM系统上直接查看或者下载。
本手册中物料描述的尺寸均未标明公差，如实际使用时对尺寸要求很高，请联系厂家出具规格承认书，或者参考GB/T 1804-2000。
所有物料的SAP描述均不能超过40个字符(包括空格)。
一、普通单双排插针1.1SAP描述规范双排单塑插针 2.54mm,2*14P,隔两排抽两排,针长16.5,深圳联颖①名称②脚间距③引脚数④（类型）⑤针尺寸⑥品牌①名称：单排单塑插针、双排单塑插针、单排双塑插针、双排双塑插针；②脚间距：一般为2.54mm或2mm；③引脚数：排数*单排引脚数；④（类型）：如抽针，个别针加长等情况的说明，无特殊的可不写；⑤针尺寸：针长表示针两头之间的长度。
若PC=3mm默认不写，此时单塑插针，只需要写出针长；双塑插针，则需要写明针长和PA面长度；a1.2典型示例a PC面为针插入PCB的一端，PA面为远离PCB的一端。
二、普通单双排插座2.1 SAP描述规范双排插座 2.54mm,2*14P,隔两排抽两排,塑高8.5,深圳联颖①名称②脚间距③引脚数④（类型）⑤塑高⑥品牌①名称：双排插座、单排插座；②脚间距：一般为2.54mm或2mm；③引脚数：排数*单排引脚数；④（类型）：如抽针等情况的说明，无特殊的可不写；⑤塑高：塑高表示焊接后的插座高度，也就是塑壳高度。
电子元器件选型技术手册一、引言随着现代科技的快速发展，电子产品的普及已成为人们生活的重要组成部分。
而电子元器件，则作为电子产品中的重要核心，其选型技术成为了电子工程师必备的技能之一。
本手册将介绍电子元器件选型的基本原则、常见元器件的选型要点以及选型注意事项，帮助读者在电子元器件选型过程中获得更准确、高效的结果。
二、电子元器件选型的基本原则1. 了解产品需求：在进行电子元器件选型之前，首先要充分了解产品的功能需求、工作环境、电气特性等信息。
只有清楚了解产品需求，才能更好地找到适合的元器件。
2. 研究元器件规格：查阅元器件的规格书，了解元器件的电气参数、尺寸、频率响应等特性，并与产品需求进行对比，筛选出合适的元器件。
3. 鉴别元器件品质：元器件品质直接影响产品的可靠性和性能，因此要选择有口碑、信誉好的供应商，并注意元器件的认证标准和质量保证体系。
4. 市场价格考量：在选型过程中，除了关注元器件性能，还要考虑市场价格因素。
价格较高的元器件不一定就是最适合的选择，需要在性能与成本之间做出权衡。
5. 相关支持与服务：关注供应商提供的技术支持、售后服务等方面，尤其是在产品设计和调试阶段，供应商的专业支持可以帮助解决问题，提高工作效率。
三、常见元器件的选型要点1. 电阻器的选型要点a. 需要确认电阻值、功率、偏差等要求。
b. 根据工作环境及可靠性需求选择焊接方式和封装形式。
c. 根据电路特性选择合适的温度系数。
d. 注意电阻器的温升及功率因数等参数。
e. 考虑体积、重量以及成本等因素。
2. 电容器的选型要点a. 根据电容值、容差、工作电压等参数进行筛选。
b. 选择合适的封装形式和结构类型，如电解电容、陶瓷电容等。
c. 根据工作温度和频率范围选择合适的电容器系列。
d. 注意电容器的损耗因子、漏电流等参数。
3. 二极管的选型要点a. 根据工作电压、最大正向电流等参数选择适合的二极管类型。
b. 根据反向恢复时间、开关速度等参数选择合适的用途。

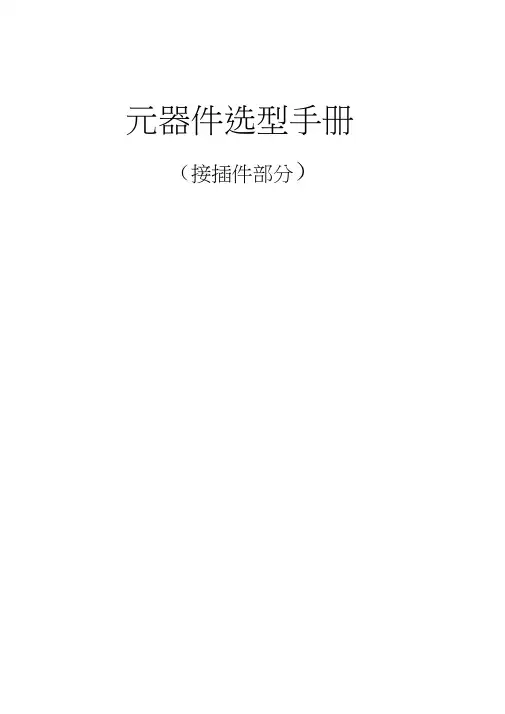

元器件选型手册（接插件部分）浙江正泰仪器仪表有限责任公司目录、/一前言 .......................................一、普通单双排插针 ..................................二、普通单双排插座 ..................................三、其他插针插座 ....................................蜈蚣插座. ............................................................圆孔插座. ............................................................DIP 芯片插座 ....................................弯针. ...............................................................四、线对板连接器 ....................................单排针座连接器. ........................................................简牛针座. ............................................................牛角针座. ............................................................五、USB接口....................................六、天线及连接线....................................七、其他类型接插件..................................FPC连接器....................................凤凰端子. ............................................................PS2插座......................................DF12系列连接器..................................RJ45 模块化插孔.................................IC 卡座.......................................SIM 卡座..................................... 错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签刖言1. 范围本手册对公司目前使用的接插件进行了分类，对接插件的描述进行了定义。
电力电子元器件选型技术手册随着现代电力电子技术的不断发展，电力电子元器件在各个领域中得到了广泛应用。
在电力电子元器件的选型过程中，正确选型是保证电子设备性能和可靠性的关键。
本技术手册将为您提供电力电子元器件选型的基本知识和技巧，并指导您如何正确选择合适的电力电子元器件。
一、电力电子元器件选型的基本知识电力电子元器件是指各种用于变换和控制电力的电子元器件。
在电力电子元器件的选型中，需要掌握以下基本知识：1.1 元器件的类型和性能电力电子元器件主要包括晶闸管、二极管、三极管、场效应管、金属氧化物半导体场效应管（MOSFET）、绝缘栅型双极晶体管（IGBT）等。
不同类型的电力电子元器件具有不同的性能指标，包括额定电压、额定电流、导通压降、开关速度等。
在选型时需要根据实际应用场合选择合适的元器件类型和性能。
1.2 应用条件的分析电力电子元器件的选型需要考虑应用条件的影响，包括工作电压、工作电流、环境温度、湿度等因素。
根据实际工作条件进行分析，选择符合要求的元器件。
1.3 元器件的封装和散热不同类型的电力电子元器件可以有不同的封装形式和散热方式。
选择合适的封装和散热方式有助于提高元器件的可靠性和使用寿命。
二、电力电子元器件选型技巧在电力电子元器件选型过程中，需要掌握以下技巧：2.1 单个元器件的选择在选型时需要根据实际应用场合需求选择元器件，首先要确定元器件的性能指标是否符合要求，其次需要考虑元器件的价格和可靠性，最后根据封装和散热方式来确定选型。
2.2 器件组合的选择在实际应用中，可能需要选择多个元器件进行组合以满足系统的要求。
在进行器件组合选择时，需要注意元器件之间的匹配性和互补性。
2.3 参考资料的选择在进行电力电子元器件选型时，可以参考一些电子元器件选型手册、数据手册、型录和参考设计等资料，以便更好地进行选型分析。
三、电力电子元器件选型案例分析例如，在选择一个AC/DC桥式整流电路的转换器中，需要选择合适的整流二极管和滤波电容。
施耐德低压电器选型接触器：I<=7.5A LC1-D09 22M5C I<=10A LC1-D12 22M5C I<=15.3A LC1-D18 22M5C I<=21A LC1-D25 22M5CI<=27.2A LC1-D32 22M5CI<=34A LC1-D40 22M5C I<=42.2A LC1-D50 22M5C ；I<=55.5A LC1-D65 22M5CI<=68A LC1-D80 22M5CI<=82A LC1-D95 22M5C I<=98A LC1-D115 22M5CI<=128A LC1-D150 22M5C；I<=145A LC1-D170 22M5CI<=175A LC1-D205 22M5CI<=210A LC1-D245 22M5CI<=260A LC1-D300 22M5C I<=350A LC1-D410 22M5C I<=410A LC1-D475 22M5C I<=540A LC1-D620 22M5C热继电器：I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关：电机的：I<=11A NSX100HMA 12.5 3PI<=23A NSX100HMA 25 3PI<=45A NSX100HMA 50 3PI<=70A NSX100HMA 80 3PI<=90A NSX100HMA 100 3PI<=140A NSX160HMA 160 3PI<=230A NSX250HMA 250 3PI<=360A NSX400HMIC2.3M 400 3P I<=570A NSX630HMIC2.3M 630 3P 配电的：I<=13A NSX100HTM 16 3P I<=18A NSX100HTM 25 3P I<=29A NSX100HTM 32 3P I<=35A NSX100HTM 40 3P I<=45A NSX100HT M50 3P I<=55A NSX100HTM 63 3P I<=70A NSX100HTM 80 3P I<=90A NSX100HTM 100 3P I<=110A NSX160HTM 125 3P I<=140A NSX160HTM 160 3P I<=180A NSX250HTM 200 3PI<=225A NSX250HTM 250 3P I<=360A NSX400HMIC2.3 400 3PI<=600A NSX630HMIC2.3 630 3P三、中间继电器40、31、22CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器：I=800A 型号：MT08N13P MIC 5.0AI=1000A 型号：MT10N13P MIC 5.0AI=1250A 型号：MT12N13P MIC 5.0AI=1600A 型号：MT16H13P MIC 5.0AI=2000A 型号：MT20H13P MIC 5.0AI=2500A 型号：MT25H13P MIC 5.0AI=3200A 型号：MT32H13P MIC 5.0AI=4000A 型号：MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1：1A、2：6.3A、3：25A、4：63A、5：100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6：200A、7：400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。
电气工控配件选用参照目录1，接触器2，中间继电器3，时间继电器4，热继电器5极少使用电气元件不设参照，请自行按照标准选用1，刀闸开关1，直流接触器, 2，电磁式电压及电流继电器（只考虑中间继电器中的小继电器，）3，时间继电器（只考虑电子式时间继电器中的晶体管时间继电器）4，熔断器一、接触器选用参照施耐德LCl—D系列交流接触器交流接触器LCl-D系列交流接触器LCl-D系列交流接触器、IAI-D系列辅助触头组、IA2-D与LA3-D系列空气延时头、LC2-D系列机械联锁交流接触器LCl-D系列交流接触器适用于交流50Hz或60Hz，电压至660V电流至80A以下的电路，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、机械联锁接触器、星三角起动器，并且可以和LRl-D系列热继电器直接插接安装组成电磁起动器。
型号含义：用于星三角启动用4．中间继电器 三、时间继电器 四、热继电器1．JR20系列热继电器 JR20系列热继电器是一种双金属片式热继电器，在电力线路中用于长期或间断工作的一般交流电动机的过载保护，并且能在三相电流严重不平衡时起保护作用。
JR20系列热继电器的结构为立体布置，一层为结构，另一层为主电路。
前者包括整定电流调节凸轮、动作脱扣指示、复位按钮及断开检查按钮。
JR20系列热继电器的规格、整定电流范围见表1-34。
JR20系列热继电器的动作特性及温度补偿性能见表1-35。
JR20系列热继电器的复位性能见表1-36。
LR1-D系列热继电器与LC1-D系列交流接触器插接组成电磁起动器。
LR1-D系列热继电器技术数据见表1-39。
,六、低压断路器微型断路器施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
电器元件选型手册导读：我根据大家的需要整理了一份关于《电器元件选型手册》的内容，具体内容：电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。
下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主...电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。
下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主要电气元件的作用：主要介绍以下电器的作用，分析电路分析进行选型1. 隔离开关2. 熔断器3. 断路器4. 接触器5. 热继电器6. 电流互感器7. 电压互感器8. 电流传感器9. 电压传感器 10. 电抗器隔离开关隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志，在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。
主要作用：断开无负荷的电流电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
隔离开关选型：额定电压：额定电压=回路标称电压x1.2/1.1倍。
额定电流：额定电流标准值应大于最大负荷电流的150%。
额定热稳定电流：大于系统短路电流的额定热稳定电流值。
低压隔离开关型号：HD HS系列隔离开关，HR系列熔断时式隔离开关。
熔断器作用：当电路发生过载或短路时，电流大于熔体允许的正常发热电流，使熔体温度急剧上升，超过其熔点而熔断，从而分断电路，保护了电路和设备。
特点：1、选择性好，上级熔断体额定电流不小于下级熔断体额定电流的1.6 倍，就视为上下级能有选择性的断开故障电流：2、限流特性好，分段能力高。
3、相对尺寸小，价格便宜。
缺点：1、故障熔断后必须更换熔断体。
2、保护功能单一，只有一段反时限保护特性。
3.发生一相熔断时，对三相电机将导致两相运行的后果，可用带发报警信号的熔断器弥补。
4、不能远程操作，需要与电动刀开关，负荷开关组合才可能。
主要技术参数：额定电压V 额定电流A 额定分段能力KA 熔断体额定耗散功率W熔断器的选择：熔断器的额定电流与熔体的额定电流是不同的，某一额定电流等级的熔断器可以装入几个不同额定电流等级的熔体，所以选择熔断器作线路和设备的保护时，首先要明确选用熔体的规格，然后在根据熔体去选定熔断器。
1、良好的配合，使其在整个曲线范围内获得可靠的保护。
2、熔断器的极限分断电流应大于或等于所保护电路可能出现的短路冲击电流的有效值，否则就不能获得可靠的短路保护。
3、由于熔断器的保护特性是不稳定的，因此在配电系统中，各级熔断器必须相互配合以实现选择性，一般要求前一级熔体比后一级熔体的额定电流大1.6倍以上，或者上一级熔断器根据标准特性曲线查出的熔断时间至少应为后一级熔断器根据标准特性曲线查出的熔断时间的3倍以上，这样才能避免因发生越级动作而扩大停电范围。
熔体电流的选择：1、照明电路熔体额定电流不小于被保护电路上所有照明电器工作电流之和。
2、电动机： 1)单台直接起动电动机熔体额定电流=(1.5-2.5)X电动机额定电流 2)多台直接起动电动机总保护熔体额定电流=(1.5-2.5)X各台电动机电流之和。
3)降压起动电动机熔体额定电流=(1.5-2)X电动机额定电流。
4)绕线式电动机熔体额定电流=(1.2-1.5)X电动机额定电流。
3、配电变压器低压侧熔体额定电流=(1.0-1.5)X 变压器低压侧额定电流 4、并联电容器组熔体额定电流=(1.43-1.55)X电容器组额定电流。
常用熔断器的种类断路器作用：用于电路中发生过载、短路和欠压等不正常情况时，能自动分断电路的电器;也可用作不频繁地起动电动机或接通、分断电路。
它是低压交、直流配电系统中的重要保护电器之一。
断路器按结构型式可分为框架式(万能式)和塑料外壳式(装置式)两种。
断路器的基本参数特性：额定电压Ue;额定电流In;过载保护(Ir或Irth)和短路保护Im的脱扣电流整定范围。
额定运行短路分断能力Ics:额定极限短路分断能力Icu(Icn)是断路器能成功分断而不会被损害的最高故障电流。
产生这种电流的可能性非常低，普通环境下，故障电流比断路器额定分断能力Icu低得多。
另一方面，大电流(可能性较低)在良好状态下被分断非常重要，这样在故障电路被修复以后，断路器能够立即合闸。
接触器接触器是用来频繁地远距离接通或断开交直流电路及大容量控制电路的控制电器。
它不同于刀开关类手动切换电器，因为它具有手动切换电器所不能实现的远距离操作功能，同时又具备手动切换电器所没有的失压保护功能;它也不同于自动开，因为它虽然具有一定的过载能力，但却不能切断短路电流，也不具备过载保护的功能。
接触器由于生产方便，成本低廉，用途广泛，所以在各类低压电器当中，它是生产量最大、使用面最广的一种产品，据统计，电力系统的能量有一半以上通过接触器分配到各种受电器—电动机、电热设备、电焊机、电容器组等，但接触器最主要的用途还是控制电动机。
热继电器热继电器：是由流入热元件的电流产生热量，使由不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。
主要技术参数：1)额定电压：热继电器能够正常工作的最高的电压值，一般为交流220V,380V,600V。
2)额定电流：热继电器的额定电流主要是指通过热继电器的电流。
额定频率：一般而言，其额定频率按照45-62HZ设计。
3)整定电流范围：整定电流的范围有本身的特性来决定。
它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成正比。
选择方法：热继电器主要用于保护电动机的过载，因此选用时必须了解电动机的情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。
1.原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和启动瞬间，热继电器应不受影响(不动作)。
2.当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。
例如，热继电器的整定值可等于0.95-1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。
3.当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。
如果短时间内操作次数很多，就要选用带速饱和电流互感器的热继电器。
4.对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用温度继电器或热敏电阻来保护。
中间继电器中间继电器：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。
所以，它只能用于控制电路中。
它一般是没有主触点的，因为过载能力比较小。
所以它用的全部都是辅助触头，数量比较多。
新国标对中间继电器的定义是K，老国标是KA。
电流互感器将交流电流转换成可供仪表、继电器测量或应用的变流设备。
主要类型：测量用电流互感器，保护用电流互感器测量用电流互感器的精度等级0.2/0.5/1/3.1表示变比误差不超过1%，另外还有0.2S和0.5S级。
保护用电流互感器的精度等级5P/10P，10P标示复合误差不超过10%。
保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。
保护用微型电流互感器的工作条件与测量用电流互感器完全不同，保护用互感器知识在比正常电流大几倍几十倍的电流时才开始有效的工作。
保护用互感器主要要求：1、绝缘可靠 2、足够大的准确限值系数 3、足够的热稳定性和动稳定性。
保护用电流互感器分为：1、过负荷电流互感器 2、差动保护电流互感器 3、接地保护电流互感器(零序电流互感器)电压互感器将交流高压转化成可供仪表、继电器测量或应用的变压设备。
按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6KV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便，适用于3KV-35KV 户内式配电装置;油浸式电压互感器绝缘性能较好，可用于10KV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，若二次侧短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。
电压互感器可以再二次侧装设熔断器以保护其自身不因二次侧短路而损坏。
在可能的情况下，一次侧也应该装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。
因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
电流传感器能感受被测电流并转成可用输出信号的传感器。
特性参数：1)标准额定值IPN和额定输出电流ISN 2)传感器供电电压VA 3)测量范围Ipmax 4)过载 5)精度 6)偏移电流ISO 7)线性度 8)温度漂移。
