狗洞修补处理方案原版审批稿

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：混凝土孔洞修补方案范本# 混凝土孔洞修补方案范本## 1. 概述本文档提供了混凝土孔洞修补方案的范本，旨在指导工程师和施工人员进行有效的混凝土孔洞修补，以确保修补后的混凝土结构具备良好的结构性能和美观度。

## 2. 修补前准备工作在开始混凝土孔洞修补之前，需要进行一些准备工作来确保修补过程的顺利进行。

以下是修补前的准备工作步骤：- 清理孔洞区域：使用钢丝刷等工具将孔洞周围的松散混凝土、油污或其他污垢清除干净。

- 加固边缘：如果孔洞边缘有松动或损坏的混凝土，需要提前加固边缘，以确保修补后的混凝土结构稳固。

- 准备修补材料：根据孔洞的大小和深度，准备适当的混凝土修补材料。

## 3. 孔洞修补方案根据混凝土孔洞的大小和深度，我们提供了以下几种修补方案，可根据实际情况选择合适的方案进行修补。

### 3.1. 小孔洞修补方案适用于直径小于5cm、深度小于2cm的孔洞。

**步骤：**1. 将修补区域用清水洗净，并用毛刷擦干。

2. 将混凝土修补材料均匀地填充到孔洞中，使用刮刀将修补材料刮平，并与周围的混凝土表面保持平齐。

3. 按照修补材料的说明，等待修补材料干燥和固化。

4. 修补完毕后，可根据需要进行研磨和打磨，以保证修补后的表面光滑一致。

### 3.2. 中等孔洞修补方案适用于直径大于5cm、深度小于10cm的孔洞。

**步骤：**1. 将修补区域用清水洗净，并用毛刷擦干。

2. 在孔洞内部使用预先设立的支撑物（如木板）支撑修补材料。

3. 将混凝土修补材料均匀地填充到孔洞中，使用刮刀将修补材料刮平，并与周围的混凝土表面保持平齐。

4. 按照修补材料的说明，等待修补材料干燥和固化。

5. 修补完毕后，可根据需要进行研磨和打磨，以保证修补后的表面光滑一致。

### 3.3. 大孔洞修补方案适用于直径大于10cm、深度较大的孔洞。

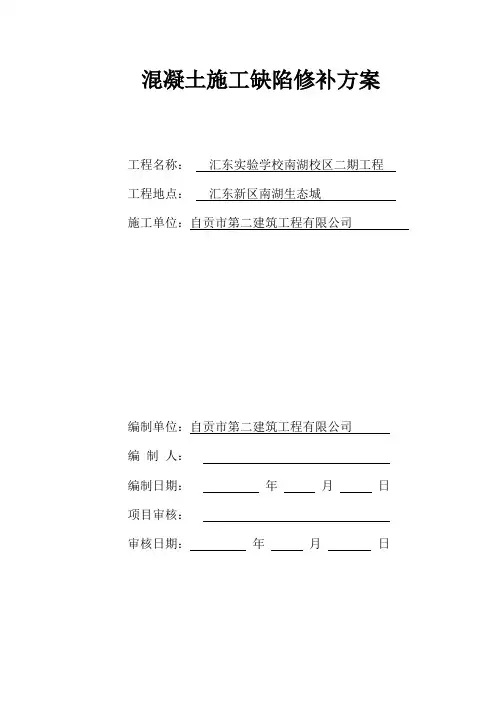

混凝土施工缺陷修补方案工程名称：汇东实验学校南湖校区二期工程工程地点：汇东新区南湖生态城施工单位：自贡市第二建筑工程有限公司编制单位：自贡市第二建筑工程有限公司编制人：编制日期：年月日项目审核：审核日期：年月日一、工程概况汇东实验学校南湖校区二期工程由教学楼和后勤楼组成，结构形式为二级框架结构，教学楼5F，后勤楼3F，总建筑面积10831.36平方米。

二、编制原因及目的经同甲方、监理方巡视施工现场发现：1、教学楼19/P轴线KZ13柱中部因混凝土浇筑不密实，出现蜂窝、麻面及狗洞、漏筋现象；针对以上质量问题缺陷，为了保证混凝土缺陷的修补质量，特制定本方案。

三、现场存在的缺陷及修补工艺：1、混凝土缺陷修补选料经同甲方、监理协商针对混凝土施工缺陷采用下述材料进行相应修补：HLC硅粉抗磨蚀剂. 因掺入15%～20%硅粉抗磨蚀剂的水泥砂浆与同水泥用量的普通水泥砂浆相比具有以下特点：①减水率15%～20%，抗压强度1d提高1倍以上（1∶2砂浆28d抗压强度大于40MPa）；②抗冲磨性能提高50%～100%；③抗气蚀能力提高3倍以上；④砂浆粘结强度提高50%以上；⑤砂浆抗冻指标大于或等于F300.f. EA改性环氧灌浆材料.具有强度高、收缩小、粘结好、可灌性好等优点.主要性能为：固结体抗压强度15～40MPa；固结体抗拉强度3～7MPa；粘结强度5～15MPa；粘度20～100MPa·s.因此HLC硅粉抗磨蚀剂很适应修补混凝土缺陷。

2、蜂窝、麻面、狗洞、漏筋的处理混凝土蜂窝、狗洞、漏筋是由漏振跑模、混凝土离析骨料集中造成.具体处理方法：A.现场对蜂窝、漏筋的处理.第一步：凿除不密实混凝土；第二步：不渗水时，深度大于10cm的采取浇筑比原浇筑强度C35高一级强度标号C40的细石膨胀混凝土，小于10cm的可抹丙乳砂浆作覆盖层；渗水部位采用堵漏剂砂浆堵漏，再用丙乳砂浆作覆盖层，两者均应同时埋设灌浆嘴与内部蜂窝连通；第三步：灌浆补强，不渗水时浆液用EA改性环氧，渗水时采用灌PU4改性聚氨酯.B. 现场对麻面的处理.麻面为模板不干净以及模板接缝不严漏浆所致,只要凿除混凝土表面以下1.5cm，清洗干净，抹上丙乳砂浆并抹平整即可.C. 现场对狗洞的处理.因地下二层墙出现了狗洞现象，经分析混凝土狗洞是由施工人员施工过程中漏振造成的.具体处理方法：第一步：凿除不密实混凝土；第二步：用水清洗干净断面，修整钢筋及支设模板；第三步：浇筑比原混凝土强度高一级标号的膨胀抗渗混凝土。

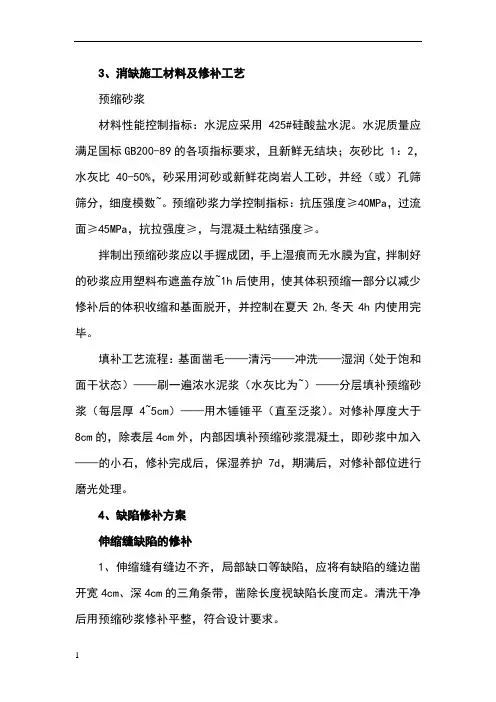

3、消缺施工材料及修补工艺预缩砂浆材料性能控制指标：水泥应采用425#硅酸盐水泥。

水泥质量应满足国标GB200-89的各项指标要求，且新鲜无结块；灰砂比 1：2，水灰比40-50%，砂采用河砂或新鲜花岗岩人工砂，并经（或）孔筛筛分，细度模数~。

预缩砂浆力学控制指标：抗压强度≥40MPa，过流面≥45MPa，抗拉强度≥，与混凝土粘结强度≥。

拌制出预缩砂浆应以手握成团，手上湿痕而无水膜为宜，拌制好的砂浆应用塑料布遮盖存放~1h后使用，使其体积预缩一部分以减少修补后的体积收缩和基面脱开，并控制在夏天2h,冬天4h内使用完毕。

填补工艺流程：基面凿毛——清污——冲洗——湿润（处于饱和面干状态）——刷一遍浓水泥浆（水灰比为~）——分层填补预缩砂浆（每层厚4~5cm）——用木锤锤平（直至泛浆）。

对修补厚度大于8cm的，除表层4cm外，内部因填补预缩砂浆混凝土，即砂浆中加入——的小石，修补完成后，保湿养护7d，期满后，对修补部位进行磨光处理。

4、缺陷修补方案伸缩缝缺陷的修补1、伸缩缝有缝边不齐，局部缺口等缺陷，应将有缺陷的缝边凿开宽4cm、深4cm的三角条带，凿除长度视缺陷长度而定。

清洗干净后用预缩砂浆修补平整，符合设计要求。

2、伸缩缝缝边有错台、表面不平整光滑，应进行反复打磨，直至平整光滑。

3、伸缩缝局部有渗水时，可沿缝凿开宽8cm、深8cm的V形槽，冲洗干净后，先用预缩砂浆填补渗水点，然后将缝宽修补成宽2cm、深4cm的缝槽。

4、修补好的伸缩缝，按设计要求，嵌填双组份聚硫密封膏。

施工冷缝、渗水施工缝、砼裂缝的修补1、渗水缝（含冷缝、施工缝、裂缝）修补：①沿缝凿开宽3cm，深4cm的V型槽；②清洗干净后，先用堵漏剂砂浆封闭沟槽并挤压密实，然后用预缩砂浆封缝。

2、不渗水缝的修补：①凿开宽3cm，深4cm的V型槽；；②清洗干净后，用预缩砂浆封缝，挤压密实并抹平。

3、对于衬砌台车压裂的施工缝，要凿除所有碎屑、不密实的砼，浇筑高一级标号细粒砼填补平整密实。

混凝土施工缺陷修补方案工程名称：汇东实验学校南湖校区一期工程工程地点：汇东新区南湖生态城施工单位：自贡市第二建筑工程有限公司编制单位：自贡市第二建筑工程有限公司编制人:编制日期：年月日项目审核:审核日期：年月日一、工程概况汇东实验学校南湖校区二期工程由教学楼和后勤楼组成，结构形式为二级框架结构，教学楼5F,后勤楼3F,总建筑面积10831.36平方米。

二、编制原因及目的经同甲方、监理方巡视施工现场发现：1、教学楼19/P轴线KZ13柱中部因混凝土浇筑不密实，出现蜂窝、麻面及狗洞、漏筋现象；针对以上质量问题缺陷，为了保证混凝土缺陷的修补质量，特制定本方案。

三、现场存在的缺陷及修补工艺：1、混凝土缺陷修补选料经同甲方、监理协商针对混凝土施工缺陷采用下述材料进行相应修补：HLC硅粉抗磨蚀剂.因掺入15%-20册粉抗磨蚀剂的水泥砂浆与同水泥用量的普通水泥砂浆相比具有以下特点：①减水率15%- 20%抗压强度1d提高1倍以上（1 : 2砂浆28d抗压强度大于40MPa ;②抗冲磨性能提高50%-100% ③抗气蚀能力提高3倍以上；④砂浆粘结强度提高50%以上；⑤砂浆抗冻指标大于或等于F300.f. EA 改性环氧灌浆材料.具有强度高、收缩小、粘结好、可灌性好等优点.主要性能为：固结体抗压强度15〜40MPa固结体抗拉强度3〜7MPa 粘结强度5〜15MPa粘度20〜100MPa・s.因此HLC硅粉抗磨蚀剂很适应修补混凝土缺陷。

2、蜂窝、麻面、狗洞、漏筋的处理混凝土蜂窝、狗洞、漏筋是由漏振跑模、混凝土离析骨料集中造成.具体处理方法：A.现场对蜂窝、漏筋的处理.第一步：凿除不密实混凝土;第二步：不渗水时，深度大于10c m的采取浇筑比原浇筑强度C35高一级强度标号C40的细石膨胀混凝土，小于10cm的可抹丙乳砂浆作覆盖层；渗水部位采用堵漏剂砂浆堵漏，再用丙乳砂浆作覆盖层，两者均应同时埋设灌浆嘴与内部蜂窝连通；第三步：灌浆补强，不渗水时浆液用EA改性环氧，渗水时采用灌PU4改性聚氨酯•B.现场对麻面的处理.麻面为模板不干净以及模板接缝不严漏浆所致，只要凿除混凝土表面以下1.5cm，清洗干净，抹上丙乳砂浆并抹平整即可.C.现场对狗洞的处理.因地下二层墙出现了狗洞现象，经分析混凝土狗洞是由施工人员施工过程中漏振造成的•具体处理方法：第一步：凿除不密实混凝土；第二步：用水清洗干净断面，修整钢筋及支设模板；第三步：浇筑比原混凝土强度高一级标号的膨胀抗渗混凝土。

混凝土修补方案
YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
交底提要混凝土修补方案技术交底
混凝土缺陷修补处理示意图
（4）养护灌注后24h不得使修补处灌浆层振动、碰撞，在终凝前（2h～4h）对表面抹光，终凝后即覆盖湿润的布袋或塑料薄膜，并洒水养护，每天4～6次。

养护温度在15℃以上，时间不得少于7天。

7、夹渣处理
对于构件夹渣，将夹渣部位附近的酥松混凝土小心凿除后，取出夹渣，充分湿润后用高一级微膨胀细石砼浇捣密实。

处理流程为：凿除、清理→清水冲洗干净→验收→浇筑高一强度等级的微膨胀砼或微膨胀细石→养护。

8、烂根处理
对于烂根砼构件，先将烂根处砼的石子、砂浆凿除，清理至密实砼，采用高一强度等级的微膨胀砼或微膨胀细石砼补平处理。

处理流程为：修凿→清水冲洗干净→验收→模板支设（需要时）→浇灌微膨胀细石砼→养护。

9、混凝土面不平整
局部不平整可用豆石砼或1:2水泥砂浆修补，养护。

最后用砂布细磨。

10、混凝土裂缝
细小裂缝：宽度小于的细小裂缝，可用注射器将环氧树脂溶液粘结剂或早凝。

混凝土施工缺陷修补方案工程名称：东莞市樟木头香樟国际花园工程地点：樟木头南城大道施工单位：中建三局第一建设工程有限责任公司编制单位：中建三局第一建设工程有限责任公司编制人：编制日期：年月日项目审核：部门审核：审批负责人：审核日期：年月日一、工程概况东莞市樟木头香樟国际花园工程是东莞市樟木头房地产开发总公司和东莞市创誉装饰工程有限公司新开发的高档房地产项目，位于樟木头南城大道，该处自然环境优美，投资环境良好，是置业、投资的极佳选择。

本工程±0.000以上由1#、2#栋二栋高层住宅组成，总建筑面积2.2万平方米。

1#、2#楼地上22层，地下二层为整体地下室。

二、编制原因目的香樟国际花园项目因前期混凝土施工中已经存在狗洞、蜂窝、麻面现象及在以后可能再次出现渗漏、裂缝、蜂窝、狗洞、麻面等缺陷，特制定本方案，以保证工程质量。

三、混凝土施工中极易产生的质量缺陷a. 混凝土裂缝；b. 施工缝、施工冷缝及伸缩缝缺陷.①纵向水平施工缝附近有较多的蜂窝、麻面并局部有渗水，施工缝本身有渗水或溶出现象；②衬砌结构施工过程中，混凝土浇筑因故中断且间歇时间过长所留下的施工冷缝条，部分冷缝有渗水、溶出现象；③衬砌结构设置伸缩缝有多道出现渗漏、溶出现象。

c. 模板拆除后，混凝土出现狗洞、蜂窝、麻面及离析；d.墙混凝土出现有大面积的麻面、气孔。

四、混凝土缺陷修补选料针对混凝土施工缺陷提出采用下述材料进行相应修补：a. 丙乳砂浆.丙乳砂浆为聚合物水泥砂浆，具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能，适用于各类混凝土结构的防渗、防腐护面及混凝土缺陷、裂缝修补工程，其成本低、施工方便、无毒，适合潮湿面粘结.主要性能指标（灰砂比1∶2，聚灰比0.275∶1）：抗压强度大于30MPa；抗拉强度大于6MPa；抗折强度大于8MPa；极限引伸率558×10-6～900×10-6；与老砂浆粘结强度大于3MPa；抗冻性大于F300.b. PS双组分聚硫密封膏.它是由液态聚硫橡胶、增塑剂和助剂等组成，具有良好的耐水、耐油、耐大气老化等优良的耐腐蚀性能和防水密封性能.技术性能为：适用期2～6h；表干时间小于或等于24h；下垂度小于或等于3mm；最大伸长率大于或等于200%;最大拉伸强度大于或等于0.2MPa；低温柔性为-30℃.c. RD防水堵漏剂．它是由无机、有机多种材料复合而成，具有速凝、早强、抗渗等特点.主要性能为：初凝时间小于或等于6min；终凝时间小于或等于14min；1h抗压强度12MPa；抗渗标号大于或等于1.5MPa.d. PU4改性聚氨酯灌浆材料.它是由异氰酸酯与水溶性聚醚合成而得，同时加以改性.主要性能为：粘度100～400mPa·s（22℃）；粘结强度大于1.0MPa；固结体抗压强度大于1.5MPa；固结体抗渗性大于0.8MPa．e. HLC硅粉抗磨蚀剂.掺入15%～20%硅粉抗磨蚀剂的水泥砂浆与同水泥用量的普通水泥砂浆相比具有以下特点：①减水率15%～20%，抗压强度1d提高1倍以上，28d提高50%以上（1∶2砂浆28d抗压强度大于40MPa）；②抗冲磨性能提高50%～100%；③抗气蚀能力提高3倍以上；④砂浆粘结强度提高50%以上；⑤砂浆抗冻指标大于或等于F300.f. EA改性环氧灌浆材料.具有强度高、收缩小、粘结好、可灌性好等优点.主要性能为：固结体抗压强度15～40MPa；固结体抗拉强度3～7MPa；粘结强度5～15MPa；粘度20～100MPa·s.五、缺陷修补方案5.1与土壤接触面渗水伸缩缝的修补伸缩缝原采取的止水措施失效,外水透过伸缩缝渗入洞内,因此必须首先采取堵漏措施,在缝面不再渗漏后加一道止水材料(PS聚硫密封膏),表面用丙乳砂浆覆盖.具体操作工艺如下:a. 对有渗漏现象的伸缩缝沿缝凿开宽10cm、深8cm的U形槽，清理槽内表面污物与松动骨料．b. 用堵漏剂砂浆封闭伸缩缝，同时沿缝布置灌浆通道与灌浆嘴.c. 待堵漏剂砂浆能足够承压时，用PU4改性聚氨酯进行灌浆堵漏，灌浆压力选择在0.2～0.3MPa.d. 待聚氨酯遇水固化后3d，把缝槽清洗干净并检查其灌浆效果.e. 待槽内完全干燥后，嵌填PS聚硫密封膏，嵌填要饱满，杜绝气泡及孔洞的形成.f. 分两次嵌填密封膏，先嵌填密封膏固化后，再进行第二次嵌填，两次嵌填总厚度为2～3cm．g. 嵌填的密封膏全部固化后（5d），表层用丙乳砂浆覆盖并抹至与缝槽边缘混凝土面相平，丙乳砂浆硬化后，洒水养护7d.5.2渗水施工缝修补施工缝的渗水是由于每次施工接合面处理不当造成的.施工缝渗水修补方案，与渗水伸缩缝修补方案相同.5.3混凝土裂缝修补引水泄洪洞衬砌裂缝主要是由于温度应力、收缩以及混凝土配比不当等因素造成的，修补分渗水与不渗水两种情况.5.3.1渗水裂缝的修补渗水裂缝修补的施工步骤如下：a. 沿缝凿开宽10cm、深8cm左右的U形槽，将槽清洗干净.b. 用堵漏剂砂浆封缝，形成灌浆通道并埋设灌浆嘴，灌浆嘴间距视漏水情况而定；裂缝首尾部均应设置一个灌浆嘴.c. 用改性聚氨酯浆液灌浆堵漏，根据水压情况选择灌浆压力，通常取0.3～0.5MPa.d. 灌浆材料固化后，抹丙乳砂浆至与缝槽边缘混凝土面相平.丙乳砂浆修补的施工工艺为（其他部位用丙乳砂浆修补工艺与此类同）：a. 混凝土基面处理.为了使丙乳砂浆和基底混凝土能很好地粘结，首先用钢丝刷刷除表面浮层污物，然后用清水冲洗、润湿，使混凝土基底处于饱和面干状态.b. 丙乳砂浆配制.按照胶砂比1∶2配料，分别堆放，先将水和丙乳按比例混合均匀，水泥和砂混合均匀后倒入拌和盘中，然后将混合液慢慢倒入.每次拌和量控制在45min以内用完为宜（人工抹压施工）.水灰比的控制标准是在满足和易性要求的前提下尽量选用小水灰比.c. 人工抹灰.先用丙乳净浆打底，然后抹压砂浆.每次抹砂浆厚度控制在5～10mm，要求砂浆层密实，表面平整光滑.d. 养护.丙乳砂浆抹压后约4h开始初凝，此时使用农用喷雾器进行加湿养护，砂浆终凝后再继续潮湿养护，养护时间为7d.5.3.2不渗水裂缝的修补不渗水裂缝修补的施工步骤如下：a. 混凝土表面处理.清洗表面浮尘、挂灰，用钢丝刷刷缝表面，用有机溶剂清洗缝面.b. 封闭裂缝，布设灌浆嘴.①根据裂缝开度情况每隔40～60cm布设一灌浆嘴，裂缝首尾部必须设一个；②灌浆嘴用环氧腻子进行固定；③灌浆嘴之间的裂缝用环氧腻子进行封闭.c. 用压缩空气试气.检验灌浆通路是否贯穿贯通，封闭层是否漏气，如有问题，应重新封闭.d. 灌浆.①浆液选择EA改性环氧灌浆材料；②灌浆压力一般选择0.3～0.5MPa，视情况调整；③从底部向顶部逐个灌浆，当邻近灌浆孔有浆液流出时，关闭出浆嘴，继续灌浆；④当最顶部一个出浆嘴出浆时，关闭出浆嘴，继续灌浆至裂缝不再吃浆，迸浆15min；⑤当某裂缝吃浆量很小，以及发现未灌满的裂缝，必须补灌浆以保证灌浆效果.e. 通过试验确定浆液固化时间，达到固化时间后，去除封缝腻子，并磨平.f. 灌浆效果检查方法（任选一种）：①打斜孔穿过灌浆缝，做压水试验，看其是否渗水，渗水则为不合格；②取芯样，看其充填情况，并做抗压试验. 5.4出口泄槽段抗冲耐磨处理出口泄槽段混凝土设计标号为C25，侧墙有明显错台，麻面、气孔也较多，不能满足抗磨蚀性能要求，因此在出口泄槽段的侧墙和底板处采用人工涂抹2cm以上厚度的硅粉砂浆，以增强抗冲磨蚀性能.硅粉砂浆配比为：水泥∶砂∶HLC硅粉抗磨蚀剂∶水=1∶2∶0.18∶（0.42～0.45）.具体施工工艺如下：①将侧墙和底板混凝土错台不平整部位凿至2cm以下，凿除混凝土表面松散、薄弱层；②清洗、清除混凝土表面残渣、浊污；③将混凝土表面湿润，但无积水；④涂抹丙乳净浆于混凝土表面；⑤在丙乳净浆未干前做上硅粉砂浆，单次涂抹厚度不超过1cm；⑥在第一遍硅粉砂浆终凝后，再涂丙乳净浆，做上第二遍硅粉砂浆，直到总厚度大于或等于2cm；⑦硅粉砂浆终凝后保湿养护14d.硅粉砂浆质量控制标准如下：①砂浆与基底粘结牢固，无脱空现象；②表面平整，无明显凹凸不平现象；③硅粉砂浆强度大于或等于40MPa；④表面无裂缝出现.5.5施工冷缝修补施工冷缝为混凝土浇筑过程中间歇时间过长造成，修补亦分渗水与不渗水两种情况.a. 渗水冷缝修补：①沿缝凿开宽10cm，深8cm的U形槽；②用堵漏剂砂浆封缝，上面抹丙乳砂浆作保护层；③灌浆堵漏（与渗水裂缝相同）；④待浆液固化后，凿开缝槽，抹丙乳砂浆．b. 不渗水冷缝不作灌浆处理，其处理工艺为：①凿宽8cm，深2cm的U 形槽；②清洗干净，抹丙乳砂浆与缝槽边缘混凝土面相平.5.6蜂窝、狗洞及麻面的处理混凝土蜂窝、狗洞是由漏振跑模、混凝土离析骨料集中造成.a. 蜂窝处理.①凿除不密实混凝土；②不渗水时，深度大于10cm的采取浇筑高一级标号的细石混凝土，小于10cm的可抹丙乳砂浆作覆盖层；渗水时用堵漏剂砂浆堵漏，再用丙乳砂浆作覆盖层，两者均应同时埋设灌浆嘴与内部蜂窝连通；③灌浆补强，不渗水时浆液用EA改性环氧，渗水时灌PU4改性聚氨酯.b. 狗洞处理.①凿除不密实混凝土，若开凿深度大于混凝土断面厚度1/2，则停止凿除，埋设灌浆嘴，待混凝土浇注完毕后进行水泥灌浆；②清洗干净，浇筑比原混凝土强度高一级标号的膨胀混凝土.c. 麻面处理.麻面为模板不干净以及模板接缝不严漏浆所致,只要凿除混凝土表面以下1.5cm，清洗干净，抹上丙乳砂浆并抹平整即可.。

混凝土一般缺陷和具体处理的方法 根据《混凝土结构施工质量验收规范》（GB50204）的规定，混凝土结构施工质量缺陷分为一般缺陷和严重缺陷两大类。

对于混凝土结构施工质量严重缺陷，应该按照国家的有关规定进行专项处理。

严重缺陷是指，对结构构件的受力性能或安装使用性能有决定性影响的缺陷。

必须进行返工修复处理。

工程质量一般缺陷是指，对结构构件的受力性能或安装使用性能无决定性影响的缺陷。

可以进行修复处理。

对于混凝土一般缺陷宜进行相应的技术鉴定，制定出具体的技术处理方案，经批准后实施。

混凝土一般缺陷主要有：麻面、蜂窝、狗洞（孔洞）、夹渣、疏松、裂缝、露筋等。

本文对混凝土一般缺陷的定义及处理方法做一简要论述。

一、一般质量缺陷的定义麻面：混凝土表面局部缺浆、粗糙或有许多小凹坑，但无露筋现象。

它是由直径在25mm以下的由气泡，沟洞形成的表面汽水空隙构成。

一般定义为：深度在5~10mm，每平米不多于3处，面积不大于200mm*200mm/M2。

蜂窝：一般定义为：深度在10~30mm，每平米不多于3处，面积不大于200mm*200mm/M2。

狗洞（孔洞）：一般定义为，面积不大于150mm*150mm左右的空洞。

夹渣：混凝土中夹有杂物且深度超过保护层厚度。

疏松：疏松是指，混凝土中局部不密实。

裂缝：裂缝是指，缝隙从混凝土表面延伸至混凝土内部。

一般缺陷为裂缝宽度小于0.2mm。

露筋：露筋是指，构件内钢筋未被混凝土包裹而外露。

二、一般缺陷产生的原因模板表面粗糙或粘附水泥浆渣等杂物未清理于净，拆模时混凝土表面被粘坏；模板未浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面；摸板拼缝不严，局部漏浆；模扳隔离刑涂刷不匀，或局部漏刷或失效．混凝土表面与模板粘结造成麻面；混凝土振捣不实，气泡未悱出，停在模板表面形成麻点。

混凝土局部酥松，砂浆少、石子多，石子之间出现空隙，形成的蜂窝状孔洞。

其形成的原因有细集料不足、工作性差、集料太大等。

混凝土缺陷修复YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】混凝土缺陷修复一、概述混凝土结构外观质量缺陷主要包括建筑物外部尺寸偏差、表面平整度、表面蜂窝、麻面、气泡、孔洞、缺损、挂帘、错台、拉筋头外露、冷缝、施工缝凿毛不当引起层间结合部缺损、起皮、起砂、非贯穿浅表裂缝等，是混凝土施工中最易发生、最常见的质量缺陷或施工工艺引起的过程缺陷。

除采取必要的措施加以预防外，对已经出现的外表质量缺陷和过程缺陷必须按规定的步骤和方法认真进行处理，以使混凝土外观达到设计要求和基本的美观。

二、缺陷修补方法1.气泡修补用带尖的铅丝伸入气孔内扩孔，剔除孔口薄层砂浆层，清除孔内浮渣，并用毛刷沾水清洗干净。

对气泡内进行洒水湿润，用抹布沾干内部积水，使修补处阴干。

用拌好的细粒砂浆填充气泡，铁抹子下压、填实、抹平表面，细粒砂浆内适量掺入白水泥调整颜色，砂子采用1mm筛子过筛。

用干抹布擦干净处理区附近的混凝土表面，表面采用透明胶布进行保湿养护。

2.蜂窝、麻面和空洞的修补将缺陷部位松散混凝土凿除，直至密实混凝土。

凿坑四周成方形、圆形或多边形，避免出现锐角部位。

凿除蜂窝时，凿铲应垂直混凝土表面施工，避免凿坑修补砂浆与保留混凝土成尖角搭接，并控制周边修补厚度不小于1.0cm。

凿挖过程中，应避免造成周边混凝土表面脱皮，凿挖的深度视缺陷架空的深度而定，原则上不小于1cm。

凿挖后，如钢筋出露，凿除深度控制至钢筋面以下不小于5cm。

当蜂窝和空洞比较严重或露筋较深时，应按其全部深度凿去薄弱的混凝土和个别突出的骨料颗粒，然后用钢丝刷或加压水洗刷表面，必要时支设模板，再用比原混凝土强度等级提高一级的细石混凝土填补，并用小振捣棒分层振捣密实。

细石混凝土的水灰比宜在以内，并掺入适量膨胀剂，浇筑完成进行7天内浇水养护。

3.挂帘、错台、表面平整度超标的缺陷处理采用砂轮磨光机对清除挂帘表面的混凝土和砂浆，直至露出密实的混凝土表面。

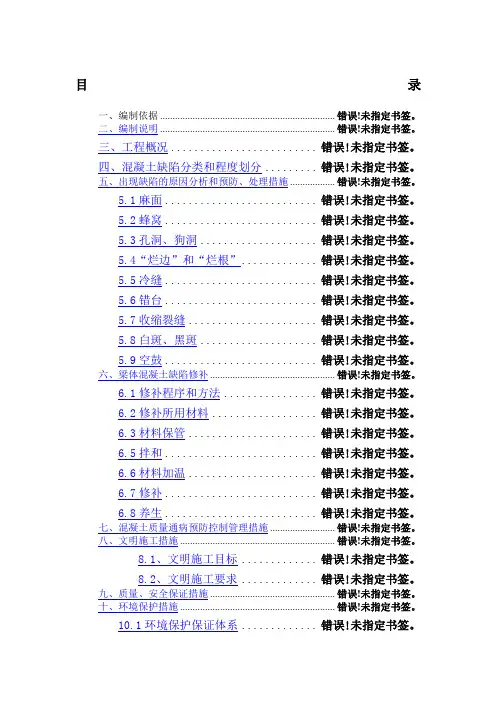

目录一、编制依据 ...................................................................... 错误!未指定书签。

二、编制说明 ...................................................................... 错误!未指定书签。

三、工程概况......................... 错误!未指定书签。

四、混凝土缺陷分类和程度划分......... 错误!未指定书签。

五、出现缺陷的原因分析和预防、处理措施 .................. 错误!未指定书签。

5.1麻面.......................... 错误!未指定书签。

5.2蜂窝.......................... 错误!未指定书签。

5.3孔洞、狗洞.................... 错误!未指定书签。

5.4“烂边”和“烂根”............. 错误!未指定书签。

5.5冷缝.......................... 错误!未指定书签。

5.6错台.......................... 错误!未指定书签。

5.7收缩裂缝...................... 错误!未指定书签。

5.8白斑、黑斑.................... 错误!未指定书签。

5.9空鼓.......................... 错误!未指定书签。

六、梁体混凝土缺陷修补 .................................................. 错误!未指定书签。

6.1修补程序和方法................ 错误!未指定书签。

6.2修补所用材料.................. 错误!未指定书签。

6.3材料保管...................... 错误!未指定书签。

混凝土施工缺陷修补方案工程名称：汇东实验学校南湖校区二期工程工程地点：汇东新区南湖生态城施工单位：自贡市第二建筑工程有限公司编制单位：自贡市第二建筑工程有限公司编制人：编制日期：年月日项目审核：审核日期：年月日一、工程概况汇东实验学校南湖校区二期工程由教学楼和后勤楼组成，结构形式为二级框架结构，教学楼5F，后勤楼3F，总建筑面积10831.36平方米。

二、编制原因及目的经同甲方、监理方巡视施工现场发现：1、教学楼19/P轴线KZ13柱中部因混凝土浇筑不密实，出现蜂窝、麻面及狗洞、漏筋现象；针对以上质量问题缺陷，为了保证混凝土缺陷的修补质量，特制定本方案。

三、现场存在的缺陷及修补工艺：1、混凝土缺陷修补选料经同甲方、监理协商针对混凝土施工缺陷采用下述材料进行相应修补：HLC硅粉抗磨蚀剂. 因掺入15%～20%硅粉抗磨蚀剂的水泥砂浆与同水泥用量的普通水泥砂浆相比具有以下特点：①减水率15%～20%，抗压强度1d提高1倍以上（1∶2砂浆28d抗压强度大于40MPa）；②抗冲磨性能提高50%～100%；③抗气蚀能力提高3倍以上；④砂浆粘结强度提高50%以上；⑤砂浆抗冻指标大于或等于F300.f. EA改性环氧灌浆材料.具有强度高、收缩小、粘结好、可灌性好等优点.主要性能为：固结体抗压强度15～40MPa；固结体抗拉强度3～7MPa；粘结强度5～15MPa；粘度20～100MPa·s.因此HLC硅粉抗磨蚀剂很适应修补混凝土缺陷。

2、蜂窝、麻面、狗洞、漏筋的处理混凝土蜂窝、狗洞、漏筋是由漏振跑模、混凝土离析骨料集中造成.具体处理方法：A.现场对蜂窝、漏筋的处理.第一步：凿除不密实混凝土；第二步：不渗水时，深度大于10cm的采取浇筑比原浇筑强度C35高一级强度标号C40的细石膨胀混凝土，小于10cm的可抹丙乳砂浆作覆盖层；渗水部位采用堵漏剂砂浆堵漏，再用丙乳砂浆作覆盖层，两者均应同时埋设灌浆嘴与内部蜂窝连通；第三步：灌浆补强，不渗水时浆液用EA改性环氧，渗水时采用灌PU4改性聚氨酯.B. 现场对麻面的处理.麻面为模板不干净以及模板接缝不严漏浆所致,只要凿除混凝土表面以下1.5cm，清洗干净，抹上丙乳砂浆并抹平整即可.C. 现场对狗洞的处理.因地下二层墙出现了狗洞现象，经分析混凝土狗洞是由施工人员施工过程中漏振造成的.具体处理方法：第一步：凿除不密实混凝土；第二步：用水清洗干净断面，修整钢筋及支设模板；第三步：浇筑比原混凝土强度高一级标号的膨胀抗渗混凝土。
