最新2014年中考物理试题分类汇编——电与磁

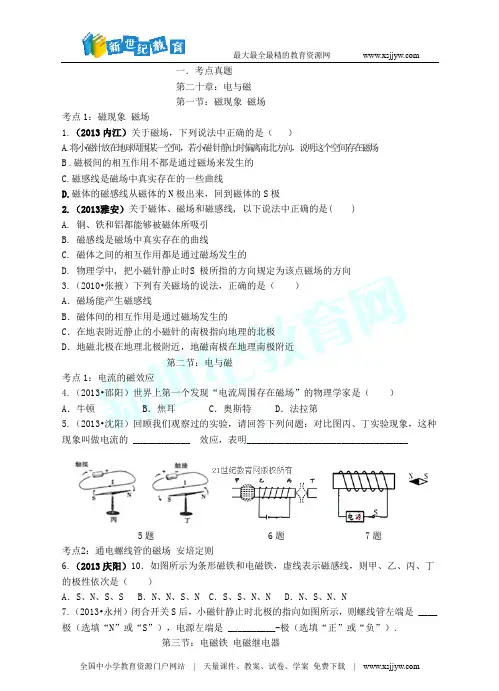

一．考点真题第二十章：电与磁第一节：磁现象磁场考点1：磁现象磁场1.（2013内江）关于磁场，下列说法中正确的是（）A.将小磁针放在地球周围某一空间，若小磁针静止时偏离南北方向，说明这个空间存在磁场B.磁极间的相互作用不都是通过磁场来发生的C.磁感线是磁场中真实存在的一些曲线D.磁体的磁感线从磁体的N极出来，回到磁体的S极2.（2013雅安）关于磁体、磁场和磁感线, 以下说法中正确的是( )A. 铜、铁和铝都能够被磁体所吸引B. 磁感线是磁场中真实存在的曲线C. 磁体之间的相互作用都是通过磁场发生的D. 物理学中, 把小磁针静止时S 极所指的方向规定为该点磁场的方向3.（2010•张掖）下列有关磁场的说法，正确的是（）A．磁场能产生磁感线B．磁体间的相互作用是通过磁场发生的C．在地表附近静止的小磁针的南极指向地理的北极D．地磁北极在地理北极附近，地磁南极在地理南极附近第二节：电与磁考点1：电流的磁效应4.（2013•邵阳）世界上第一个发现“电流周围存在磁场”的物理学家是（）A．牛顿 B．焦耳 C．奥斯特 D．法拉第5.（2013•沈阳）回顾我们观察过的实验，请回答下列问题：对比图丙、丁实验现象，这种现象叫做电流的 ____________ 效应，表明__________________________________5题 6题 7题考点2：通电螺线管的磁场安培定则6.（2013庆阳）10．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．S、N、S、S B．N、N、S、N C．S、S、N、N D．N、S、N、N7.（2013•永州）闭合开关S后，小磁针静止时北极的指向如图所示，则螺线管左端是 ____极（选填“N”或“S”），电源左端是 __________-极（选填“正”或“负”）．第三节：电磁铁电磁继电器考点1电磁铁电磁铁的磁性8.（2013•淄博）如图所示，当开关闭合后，下列说法中正确的是（）A．螺线管的下端是S极B．小磁针将转动，静止后N极向下C．小磁针将转动，静止后S极向下D．当滑动变阻器的划片向右滑动时，螺线管的磁性增强8题 9题 10题9.（2013•西宁）小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是（）A．要使电磁铁磁性增强，应将变阻器的滑片向右移动B．电磁铁B的磁性比电磁铁A的磁性强C．电磁铁B磁性较强，所以通过它的电流较大D．若将两电磁铁上部靠近，会相互吸引10.（2013•天津）如图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电）．电路中（）A．绿灯亮，红灯不亮 B．红灯亮，绿灯不亮C．红灯和绿灯都亮D．红灯和绿灯都不亮第四节：电动机考点1：磁场对通电导线的作用11.（2013•无锡）在如图所示的实验装置中，当直导线通电后，观察到直导线运动起来，利用这一现象所揭示的原理，可制成的设备是（）A．电磁铁B．发电机C．电动机D．电磁继电器11题 12题 13题12.（2012•株洲）如图，导线ab放在磁场中，接通电源后，ab向右运动，如要使其向左运动，下列方法可行的是（）A．增大电路中的电流 B．换用磁性更强的磁铁C．将电源正负极对调 D．同时对调磁铁两极和电源正负极考点2：电动机的基本构造13.（2013•常州）小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放人磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置、不能持续转动．为使线圈持续转动，下列措施中可行的是（）A．换用电压更大的电源B．换用磁性更强的磁体C．重新制作匝数更多的线圈，将线圈两端的漆全部刮去D．在线圈的一端重抹油漆，干后在适当位置刮去半圈14.（2013•铁岭）下列四幅图中，能够说明电动机工作原理的是（）第五节：磁生电考点1：磁生电15. （2013•武汉）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转．下列说法正确的是（）A．若导线ab水平向左运动，则灵敏电流计指针向右偏转B．若导线ab竖直向上运动，则灵敏电流计指针向左偏转C．若导线ab竖直向下运动，则灵敏电流计指针向左偏转D．若导线ab斜向上运动，则灵敏电流计指针不会偏转考点2：发电机16.（2013宁波）6．发电机是把机械能转化为电能的装置。

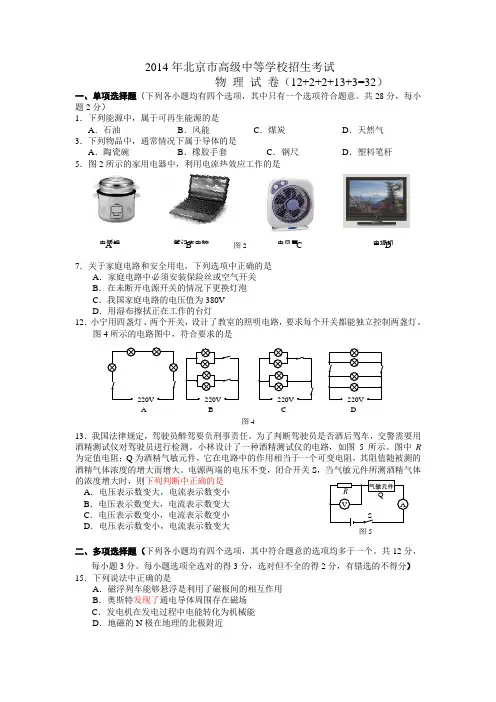

2014年北京市高级中等学校招生考试物 理 试 卷（12+2+2+13+3=32）一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共28分，每小题2分）1．下列能源中，属于可再生能源的是A ．石油B ．风能C ．煤炭D ．天然气3．下列物品中，通常情况下属于导体的是A ．陶瓷碗B ．橡胶手套C ．钢尺D ．塑料笔杆5．图2所示的家用电器中，利用电流热效应工作的是A B C D7．关于家庭电路和安全用电，下列选项中正确的是A ．家庭电路中必须安装保险丝或空气开关B ．在未断开电源开关的情况下更换灯泡C ．我国家庭电路的电压值为380VD ．用湿布擦拭正在工作的台灯12．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

图4所示的电路图中，符合要求的是13．我国法律规定，驾驶员醉驾要负刑事责任。

为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。

小林设计了一种酒精测试仪的电路，如图5所示。

图中R 为定值电阻；Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。

电源两端的电压不变，闭合开关S ，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是 A ．电压表示数变大，电流表示数变小 B ．电压表示数变大，电流表示数变大 C ．电压表示数变小，电流表示数变小 D ．电压表示数变小，电流表示数变大二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。

共12分，每小题3分。

每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）15．下列说法中正确的是A ．磁浮列车能够悬浮是利用了磁极间的相互作用B ．奥斯特发现了通电导体周围存在磁场C ．发电机在发电过程中电能转化为机械能D ．地磁的N 极在地理的北极附近图4AB C D 电饭锅 图2 笔记本电脑 电视机电风扇三、填空题（共12分，每小题2分）19．电荷间相互作用的规律是：同种电荷相互排斥，异种电荷相互 。

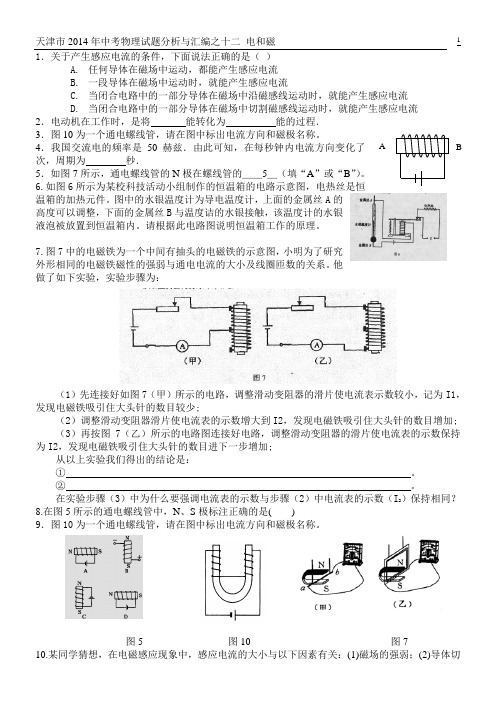

1．关于产生感应电流的条件，下面说法正确的是（ ）A. 任何导体在磁场中运动，都能产生感应电流B. 一段导体在磁场中运动时，就能产生感应电流C. 当闭合电路中的一部分导体在磁场中沿磁感线运动时，就能产生感应电流D. 当闭合电路中的一部分导体在磁场中切割磁感线运动时，就能产生感应电流2．电动机在工作时，是将 能转化为 能的过程．3．图10为一个通电螺线管，请在图中标出电流方向和磁极名称。

4．我国交流电的频率是50赫兹．由此可知，在每秒钟内电流方向变化了次，周期为秒．5．如图7所示，通电螺线管的N 极在螺线管的＿＿5＿（填“A ”或“B ”）。

6.如图6所示为某校科技活动小组制作的恒温箱的电路示意图，电热丝是恒温箱的加热元件。

图中的水银温度计为导电温度计，上面的金属丝A 的高度可以调整，下面的金属丝B 与温度诘的水银接触，该温度计的水银液泡被放置到恒温箱内。

请根据此电路图说明恒温箱工作的原理。

7.图7中的电磁铁为一个中间有抽头的电磁铁的示意图，小明为了研究外形相同的电磁铁磁性的强弱与通电电流的大小及线圈匝数的关系。

他做了如下实验，实验步骤为：（1）先连接好如图7（甲）所示的电路，调整滑动变阻器的滑片使电流表示数较小，记为I1，发现电磁铁吸引住大头针的数目较少;（2）调整滑动变阻器滑片使电流表的示数增大到I2，发现电磁铁吸引住大头针的数目增加;（3）再按图7（乙）所示的电路图连接好电路，调整滑动变阻器的滑片使电流表的示数保持为I2，发现电磁铁吸引住大头针的数目进下一步增加;从以上实验我们得出的结论是：① 。

② 。

在实验步骤（3）中为什么要强调电流表的示数与步骤（2）中电流表的示数（I 2）保持相同？8.在图5所示的通电螺线管中，N 、S 极标注正确的是( )9．图10为一个通电螺线管，请在图中标出电流方向和磁极名称。

图5 图10 图710.某同学猜想，在电磁感应现象中，感应电流的大小与以下因素有关：(1)磁场的强弱；(2)导体切割磁感线的速度；(3)切割磁感线的导体的长度.为了验证猜想，该同学首先用图7(甲)的装置做实验，然后将导体棒ab 换成一个与ab 棒电阻近似相等的由一根导线绕成的多匝线圈做同样的实验，其他条件及做法不变，如图7(乙)所示.你认为他做的这两次对比实验，是为了探究感应电流的大小与上述哪种因素的关系?11. 图2的四幅用箭头标明通电导体在磁场中受力方向的图中，有一幅是错误的，则错误的是（ ）12. （多）关于磁感线，下列说法正确的是（ ）A. 磁感线上任何一点的切线方向，就是该点的磁场方向B. 磁体外部的磁感线都是从磁体的N 极出来，回到S 极C. 磁场中的磁感线是确实存在的D. 磁感线是由铁屑构成的13．(4分)某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图10所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)．14.图6是一种水位报警器的原理图.当水位到达金属块A 时(一般的水能导电)，电路中A.绿灯亮B.红灯亮C.两灯同时亮D.两灯都不亮15.（多）下列说法正确的是A.电动机是根据通电线圈在磁场中受力而转动的原理制成的B.电动机可将机械能转化为电能C.常用发电机是根据电磁感应原理制成的D.常用发电机可将电能转化为其他形式的能16、图3中通电螺线管的极性标注正确的是（ ）17．下图中，能说明电动机工作18.图2是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（ ）A ．绿灯亮，红灯不亮B ．红灯亮，绿灯不亮C ．红灯和绿灯都亮D ．红灯和绿灯都不亮。

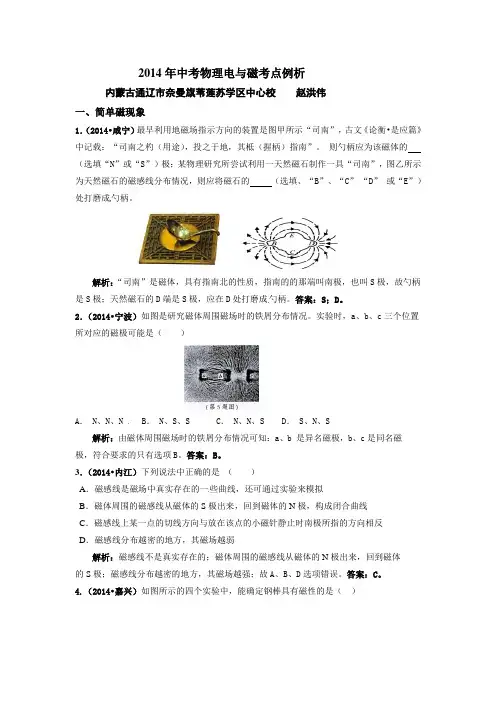

2014年中考物理电与磁考点例析内蒙古通辽市奈曼旗苇莲苏学区中心校赵洪伟一、简单磁现象1．（2014•咸宁）最早利用地磁场指示方向的装置是图甲所示“司南”，古文《论衡•是应篇》中记载：“司南之杓（用途），投之于地，其柢（握柄）指南”。

则勺柄应为该磁体的（选填“N”或“S”）极；某物理研究所尝试利用一天然磁石制作一具“司南”，图乙所示为天然磁石的磁感线分布情况，则应将磁石的（选填、“B”、“C”“D”或“E”）处打磨成勺柄。

解析：“司南”是磁体，具有指南北的性质，指南的的那端叫南极，也叫S极，故勺柄是S极；天然磁石的D端是S极，应在D处打磨成勺柄。

答案：S；D。

2．（2014•宁波）如图是研究磁体周围磁场时的铁屑分布情况。

实验时，a、b、c三个位置所对应的磁极可能是（）A． N、N、N B． N、S、S C． N、N、S D． S、N、S解析：由磁体周围磁场时的铁屑分布情况可知：a、b 是异名磁极，b、c是同名磁极，符合要求的只有选项B。

答案：B。

3．（2014•内江）下列说法中正确的是（）A．磁感线是磁场中真实存在的一些曲线，还可通过实验来模拟B．磁体周围的磁感线从磁体的S极出来，回到磁体的N极，构成闭合曲线C．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反D．磁感线分布越密的地方，其磁场越弱解析：磁感线不是真实存在的；磁体周围的磁感线从磁体的N极出来，回到磁体的S极；磁感线分布越密的地方，其磁场越强；故A、B、D选项错误。

答案：C。

4.（2014•嘉兴）如图所示的四个实验中，能确定钢棒具有磁性的是（）A.①②B. ③④C. ①③D. ②④解析：钢棒即使没有磁性，靠近小磁针时，小磁针也会发生偏转；钢棒即使没有磁性，插入螺线管内部，螺线管的磁性也会增强；因此①③项不能断定钢棒一定具有磁性，排除含有①③的选项，只有D项符合要求。

答案：D。

二、电生磁（通电螺线管、电磁铁、电磁继电器）4.（2014▪丽水）如图为探究通电直导线周围磁场分布的实验，实验时先在有机玻璃板上均匀地撒上铁屑，然后给直导线通电，为了更好地通过铁屑客观描述出磁场分布情况，接下去的操作是，该操作的主要目的是减小铁屑与玻璃板之间的摩擦，使铁屑在磁场力作用下动起来，说明力能，为了进一步探究通电直导线周围磁场的方向，可用代替铁屑进行实验。

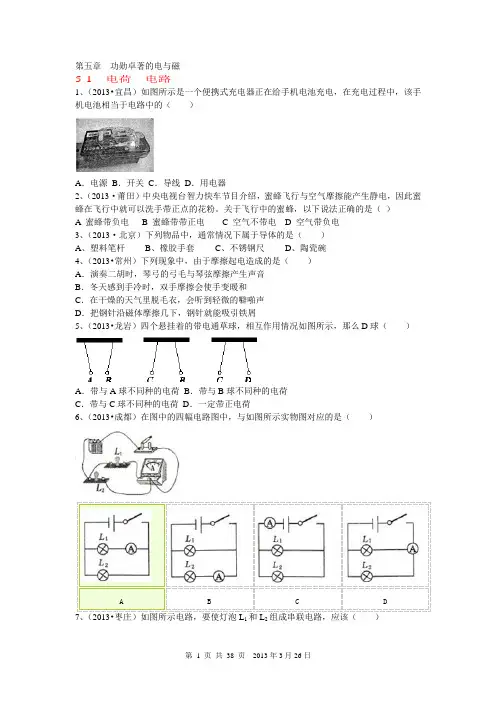

第五章功勋卓著的电与磁5-1 电荷电路1、（2013•宜昌）如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A．电源B．开关C．导线D．用电器2、（2013·莆田）中央电视台智力快车节目介绍，蜜蜂飞行与空气摩擦能产生静电，因此蜜蜂在飞行中就可以洗手带正点的花粉。

关于飞行中的蜜蜂，以下说法正确的是（）A 蜜蜂带负电B 蜜蜂带带正电C 空气不带电D 空气带负电3、（2013·北京）下列物品中，通常情况下属于导体的是（）A、塑料笔杆B、橡胶手套C、不锈钢尺D、陶瓷碗4、（2013•常州）下列现象中，由于摩擦起电造成的是（）A．演奏二胡时，琴弓的弓毛与琴弦摩擦产生声音B．冬天感到手冷时，双手摩擦会使手变暖和C．在干燥的天气里脱毛衣，会听到轻微的噼啪声D．把钢针沿磁体摩擦几下，钢针就能吸引铁屑5、（2013•龙岩）四个悬挂着的带电通草球，相互作用情况如图所示，那么D球（）A．带与A球不同种的电荷B．带与B球不同种的电荷C．带与C球不同种的电荷D．一定带正电荷6、（2013•成都）在图中的四幅电路图中，与如图所示实物图对应的是（）A B C D7、（2013•枣庄）如图所示电路，要使灯泡L1和L2组成串联电路，应该（）A．只闭合S3B．只闭合S2C．同时闭合S1和S2D．同时闭合S1和S38、（2013·长沙）如图所示的电蚊拍，具有灭蚊和照明等功能。

当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是（）9、（2013•娄底）新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A B C D10、(2013•滨州）某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．如图中符合要求的电路图是（）A B C D11、（2013•临沂）如图所示，汽车在转向前．司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时．另一个仍能正常工作，这两个转向灯在电路中的连接方式为，转向杆相当干电路中的．12、（2013•吉林）如图是小明设计的“电子水平仪”．若将水平仪放置到倾斜的平台上，由于重锤所受重力的方向总是，金属丝就会与中央有孔的金属板接触，电路接通，铃响灯亮．在该电路中，电铃与电灯是联的．13、（2013•漳州）PM2.5是指大气中直径不大于2.51μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康．某科研队伍成功研制出PM2.5净化器，其原理如图所示．闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有吸引的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为．14、（2013•达州）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭．请在图中用笔画线连接好符合上述特点的电冰箱工作电路图．15、（2013•江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定．请按以下要求设计游览路线：（1）游客由入口到出口，先后经过两个游览点，请在图1甲中用笔画线画出游览路线；（2）游客由入口到出口，每次只经过其中任意一个游览点，请在图1乙中用笔画出游览路线．由此联系到我们所学的电路知识，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计实验与进行实验】请在图2所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．【评估】（1）正确连接后闭合开关，灯泡不亮．请在表格中填写简单的检修方法．故障现象可能原因检修方法灯泡不亮示例：灯泡的灯丝断了换灯泡电路中的导线断了电池没电了（2）如图3所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其它器材．请设计一个简单的方法，判断它们是串联还是并联．5-2 电流电压电阻热身训练1、（2013·包头）如图2所示，闭合开关，两灯并联，各电表都能正常工作。

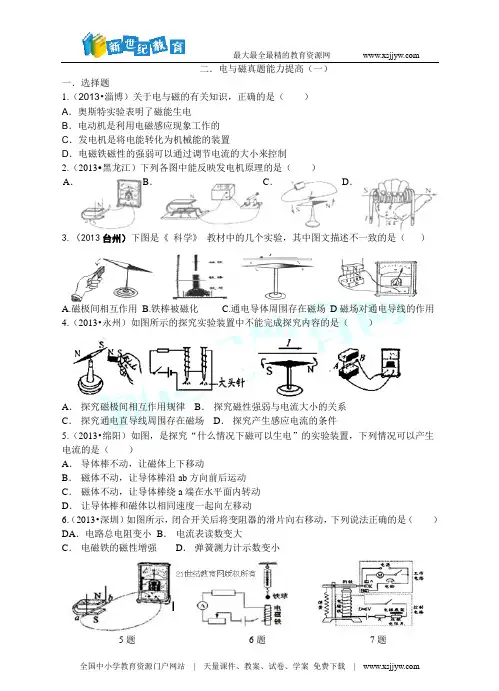

二．电与磁真题能力提高（一）一．选择题 1.（2013•淄博）关于电与磁的有关知识，正确的是（ ）A ．奥斯特实验表明了磁能生电B ．电动机是利用电磁感应现象工作的C ．发电机是将电能转化为机械能的装置D ．电磁铁磁性的强弱可以通过调节电流的大小来控制 ． C D ．A.磁极间相互作用B.铁棒被磁化C.通电导体周围存在磁场 D 磁场对通电导线的作用4.（2013•永州）如图所示的探究实验装置中不能完成探究内容的是（ ）A ． 探究磁极间相互作用规律B ． 探究磁性强弱与电流大小的关系C ． 探究通电直导线周围存在磁场D ． 探究产生感应电流的条件5.（2013•绵阳）如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是（ ）A ． 导体棒不动，让磁体上下移动B ． 磁体不动，让导体棒沿ab 方向前后运动C ． 磁体不动，让导体棒绕a 端在水平面内转动D ． 让导体棒和磁体以相同速度一起向左移动6.（2013•深圳）如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是（ ）DA ．电路总电阻变小 B ． 电流表读数变大C ． 电磁铁的磁性增强D ． 弹簧测力计示数变小5题 6题 7题7.（2013•长沙） 电梯为居民出入很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小．下列说法正确的是（ ）A ． 电磁铁是根据电磁感应原理制成的B ． 工作时，电磁铁的上端为S 极C ． 超载时，电磁铁的磁性减小D ． 正常情况下（未超载时），K 与B 接触 8.如图所示的四幅图中，说明电动机工作原理的实验装置是（ ）A B C D9.（2013•湘西州）陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验． ． D．． A ．磁感线是闭合曲线，磁体外部和内部的磁感线都是从N极出发回到S 极B ．通电螺线管的极性与螺线管中电流方向有关，可用安培定则判定C ．产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动D ．电磁波是导线中电流的迅速变化激发的，虽然看不见但可以给我们传递信息12.（2013齐齐哈尔）关于下列四幅图的说法正确的是（ ）A ．甲图的实验说明磁场能产生电流B ．乙图的实验所揭示的原理可制成发电机C ．丙图是演示电磁感应现象的实验装置D ．丁图中麦克风应用了磁场对电流的作用13.（2013南通）6.下列有关电磁转换的说法正确的是（ ）A.磁场中磁感线是客观存在的B.电磁铁的磁性强弱与通过它的电流大小无关C.电动机是将机械能转化为电能的装置D.发电机是根据电磁感应原理工作的14.（2013年临沂市） 19.借助如图所示的实验装置，晓明探究‘磁场对通电直导线的作用’.图1闭合开关，原本静止的轻质硬直导线AB水平向右运动.要使AB水乎向左运动，下列措施中可行的是（）A.将A. B两端对调B.将滑动变阻器的滑片向右移动C.换用磁性更强的蹄形磁体D.将蹄形磁体的N，S极对调15.（2013湛江）6.如图4所示的四个情景中，属于电磁感应现象的是（）16.（2013•益阳）下列四个图中，小磁针北极（黑色端）所指方向正确的是（）17.（2013•自贡）如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，下列说法正确的是（）A．小铁块受到的重力始终不变B．小铁块对磁铁的压力始终不变C．小铁块受到的摩擦力始终不变D．小铁块对磁铁的压强始终不变17题18题19题18.（2013•烟台）小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭．在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常．下列调节能使控制电路达到要求的是（）A．减少电磁铁线圈的匝数B．抽出电磁铁中的铁芯C．滑动变阻器滑片P向左移动D．减少控制电路电源电压19.（2013•徐州）丹麦物理学家奥斯特首先通过实验发现电流周围存在磁场．如图所示，我们实验时要在通电直导线下方放-个（）A．螺线管B．U形磁铁 C．小磁针D．电流表20.（2013•天津）如图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电）．电路中（）A．绿灯亮，红灯不亮B．红灯亮，绿灯不亮C．红灯和绿灯都亮D．红灯和绿灯都不亮21.（2013•株洲）下列用电器或设备中，没有电磁铁的是（）A．电烙铁B．电铃 C．电磁起重机D．电磁继电器22.（2013•聊城）下列选项中，每位科学家与某项重大发现或重大发明的应用相对应，其中对应关系正确的是（）A．奥斯特--电磁起重机B．沈括--地磁的两极和地理两极并不重合C．法拉第--发电机D．焦耳--电动机23.（2013•呼和浩特）下列关于电与磁，判断正确的是（）A．用电器工作时就是不断地消耗电源的电荷B．磁场看不见，但却是客观存在的C．电动机是根据通电导体在磁场中受力作用的原理制成，并将机械能转化为电能D．扬声器（喇叭）是把声音信号转换成电信号的一种装置24.（2013•郴州）在一次实验中，小红连接了如图所示的电路．电磁铁AB正上方放有一小磁针．闭合开关，可能出现的情况是（）A．电磁铁A端为S极B．小磁针极N指向水平向右C．若滑动阻器的滑片P向右移动，电磁铁的磁性增强D．移动滑动阻器的滑片P，不影响电磁铁的磁性强弱25.（2013•潍坊多选）如图所示，是小宇同学画出的几种磁体周围的磁感线分布情况，其中正确的是（）26.（2012•攀枝花）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应（即：巨磁电阻处于磁场越强的位置其电阻越小），荣获了2007年诺贝尔物理学奖．如图所示，已知R为定值电阻．当闭合S1、S2后，使滑动变阻器的滑片P 向左滑动过程中，关于安培表、伏特表示数的变化正确的是（）A．安培表、伏特表示数都变大B．安培表、伏特表示数都变小C．安培表示数变小、伏特表示数变大D．安培表示数变大、伏特表示数变小27.（2012•滨州）下列说法正确的是（）A．磁感线是磁场中真实存在的曲线B．在用磁感线描述磁场时，磁感线都是从磁体的S极出发，回到N极C．小磁针的N极在任何情况下都指向地理的南极D．物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向28.（2012•衢州）电磁铁被广泛应用于生产、生活中．下列产品中没有用到电磁铁的是（）A．磁悬浮列车B．台灯C．老式电话机D．电磁起重机29.（2012•哈尔滨）下列设备中利用电磁感应原理工作的是（）A．电磁铁B．电动机C．扬声器D．麦克风30.（2012•自贡）如图所示，当闭合开关S，且将滑动变速器的滑片P向左移动时，电磁铁（）A．b端是N极，磁性减弱B．a端是N极，磁性增强C．a端是S极，磁性增强D．b端是S极，磁性减弱31.（2012•济宁）对图所示的四幅图的分析，正确的是 （）A．甲所示的实验说明通电导线周围存在磁感应线B．乙所示的实验现象是电动机的工作原理C．丙所示的动圈式话筒是利用电磁感应原理工作的D．丁所示的动圈式扬声器是利用电磁感应原理工作的一．参考答案一．。

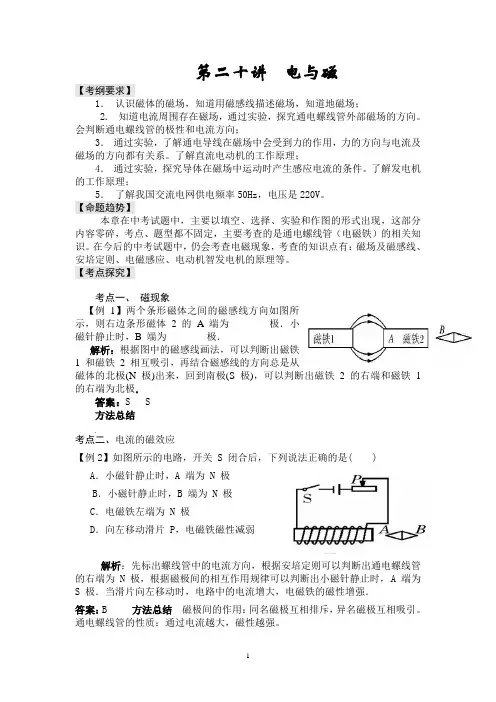

第二十讲电与磁【考纲要求】1．认识磁体的磁场，知道用磁感线描述磁场，知道地磁场；2．知道电流周围存在磁场，通过实验，探究通电螺线管外部磁场的方向。

会判断通电螺线管的极性和电流方向；3．通过实验，了解通电导线在磁场中会受到力的作用，力的方向与电流及磁场的方向都有关系。

了解直流电动机的工作原理；4．通过实验，探究导体在磁场中运动时产生感应电流的条件。

了解发电机的工作原理；5．了解我国交流电网供电频率50Hz，电压是220V。

【命题趋势】本章在中考试题中，主要以填空、选择、实验和作图的形式出现，这部分内容零碎，考点、题型都不固定，主要考查的是通电螺线管（电磁铁）的相关知识。

在今后的中考试题中，仍会考查电磁现象，考查的知识点有：磁场及磁感线、安培定则、电磁感应、电动机智发电机的原理等。

【考点探究】考点一、磁现象【例1】两个条形磁体之间的磁感线方向如图所示，则右边条形磁体 2 的 A 端为________极．小磁针静止时，B 端为________极．解析：根据图中的磁感线画法，可以判断出磁铁1 和磁铁2 相互吸引，再结合磁感线的方向总是从磁体的北极(N 极)出来，回到南极(S 极)，可以判断出磁铁 2 的右端和磁铁 1 的右端为北极．答案：S S方法总结考点二、电流的磁效应【例2】如图所示的电路，开关 S 闭合后，下列说法正确的是( )A．小磁针静止时，A 端为 N 极B．小磁针静止时，B 端为 N 极C．电磁铁左端为 N 极D．向左移动滑片 P，电磁铁磁性减弱解析：先标出螺线管中的电流方向，根据安培定则可以判断出通电螺线管的右端为 N 极，根据磁极间的相互作用规律可以判断出小磁针静止时，A 端为S 极．当滑片向左移动时，电路中的电流增大，电磁铁的磁性增强．答案：B 方法总结磁极间的作用：同名磁极互相排斥，异名磁极互相吸引。

通电螺线管的性质：通过电流越大，磁性越强。

考点三电磁继电器【例3】电磁继电器广泛应用于各种自动控制电路，如图所示的是温度自动报警器的原理图，下列说法错误的是( ）A．温度计可以用酒精温度计B．温度计是根据液体热胀冷缩的性质工作的C．电磁继电器应用了电流的磁效应D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路解析：电磁继电器是电流的磁效应的应用之一，它是利用低电压、弱电流电路的通断，来控制高电压、强电流电路工作的装置．由于酒精是绝缘体，所以使用酒精温度计时，即使温度达到报警温度，电磁铁也不会获得磁性．答案：A方法总结：电磁继电器实质上是一个利用电磁铁来控制的开关。

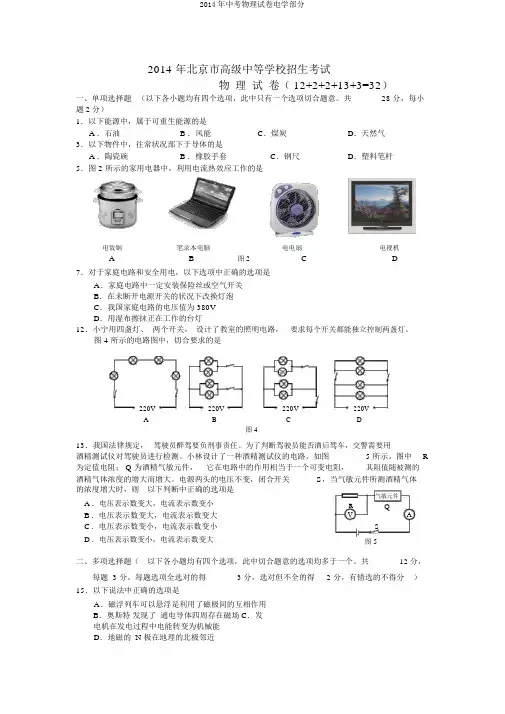

2014 年北京市高级中等学校招生考试物理试卷（ 12+2+2+13+3=32）一、单项选择题（以下各小题均有四个选项，此中只有一个选项切合题意。

共28 分，每小题2分）1．以下能源中，属于可重生能源的是A ．石油B ．风能C．煤炭D．天然气3．以下物件中，往常状况部下于导体的是A ．陶瓷碗B ．橡胶手套C．钢尺D．塑料笔杆5．图 2 所示的家用电器中，利用电流热效应工作的是电饭锅笔录本电脑图 2电电扇电视机A B C D7．对于家庭电路和安全用电，以下选项中正确的选项是A．家庭电路中一定安装保险丝或空气开关B．在未断开电源开关的状况下改换灯泡C．我国家庭电路的电压值为 380VD．用湿布擦抹正在工作的台灯12．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

图 4 所示的电路图中，切合要求的是220V220V220V220VA B C D图 413．我国法律规定，驾驶员醉驾要负刑事责任。

为了判断驾驶员能否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。

小林设计了一种酒精测试仪的电路，如图 5 所示。

图中R 为定值电阻； Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。

电源两头的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则以下判断中正确的选项是A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大气敏元件R QV AS图 5二、多项选择题（以下各小题均有四个选项，此中切合题意的选项均多于一个。

共12 分，每题 3 分。

每题选项全选对的得 3 分，选对但不全的得 2 分，有错选的不得分）15．以下说法中正确的选项是A．磁浮列车可以悬浮是利用了磁极间的互相作用B．奥斯特发现了通电导体四周存在磁场C．发电机在发电过程中电能转变为机械能D．地磁的 N 极在地理的北极邻近三、填空题（共 12 分，每题 2 分）19．电荷间互相作用的规律是：同种电荷互相排挤，异种电荷互相。

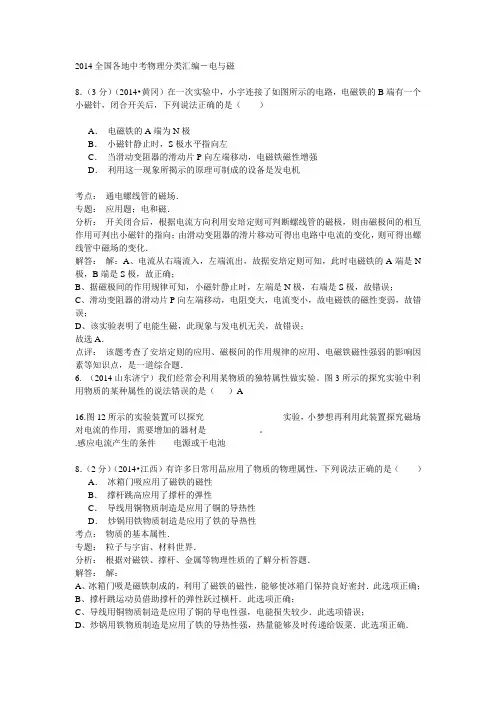

2014全国各地中考物理分类汇编－电与磁8．（3分）（2014•黄冈）在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为N极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D．利用这一现象所揭示的原理可制成的设备是发电机考点：通电螺线管的磁场．专题：应用题；电和磁．分析：开关闭合后，根据电流方向利用安培定则可判断螺线管的磁极，则由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化．解答：解：A、电流从右端流入，左端流出，故据安培定则可知，此时电磁铁的A端是N 极，B端是S极，故正确；B、据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，故错误；C、滑动变阻器的滑动片P向左端移动，电阻变大，电流变小，故电磁铁的磁性变弱，故错误；D、该实验表明了电能生磁，此现象与发电机无关，故错误；故选A．点评：该题考查了安培定则的应用、磁极间的作用规律的应用、电磁铁磁性强弱的影响因素等知识点，是一道综合题．6. （2014山东济宁）我们经常会利用某物质的独特属性做实验。

图3所示的探究实验中利用物质的某种属性的说法错误的是（）A16.图12所示的实验装置可以探究实验，小梦想再利用此装置探究磁场对电流的作用，需要增加的器材是。

.感应电流产生的条件电源或干电池8．（2分）（2014•江西）有许多日常用品应用了物质的物理属性，下列说法正确的是（）A．冰箱门吸应用了磁铁的磁性B．撑杆跳高应用了撑杆的弹性C．导线用铜物质制造是应用了铜的导热性D．炒锅用铁物质制造是应用了铁的导热性考点：物质的基本属性．专题：粒子与宇宙、材料世界．分析：根据对磁铁、撑杆、金属等物理性质的了解分析答题．解答：解：A、冰箱门吸是磁铁制成的，利用了磁铁的磁性，能够使冰箱门保持良好密封．此选项正确；B、撑杆跳运动员借助撑杆的弹性跃过横杆．此选项正确；C、导线用铜物质制造是应用了铜的导电性强，电能损失较少．此选项错误；D、炒锅用铁物质制造是应用了铁的导热性强，热量能够及时传递给饭菜．此选项正确．故选A、B、D．点评：本题主要考查学生对物质的物理性质：硬度和密度的了解和掌握，是一道基础题．13．（4分）（2014•南昌）家庭电路中常用带有开关的移动插座，插座上的开关与插座是串联，插座与插座之间是并联．如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将伸长，B弹簧的长度将缩短（选填“伸长”、“缩短”或“不变”）．考点：家庭电路的连接；磁极间的相互作用；安培定则．专题：电与热、生活用电；磁现象、电生磁．分析：（1）本题明确家庭电路的连接，插座的作用是连接用电器的，家用电器都是并联的；开关与被控制的用电器是串联的；（2）本题抓住影响电磁铁磁性强弱的因素：电流的大小，线圈的匝数．滑动变阻器滑片移动，如何引起电流的变化，如何影响电磁铁的磁性强弱，根据安培定则判断通电螺线管的极性．解答：解：（1）插座是用来连接用电器的，开关与被控制的用电器是串联的，所以插座上的开关与插座是串联的；用电器之间是并联的，所以插座与插座之间并联的；（2）开关闭合，动变阻器滑片向右移动时，电路中的电流变大，电磁铁磁性增强，对铁棒的吸引力增强，弹簧A长度会伸长；根据安培定则判断电螺线管的上端为S极，同名磁极相互排斥，弹簧长度会缩短；动变阻器滑片向右移动时，电路中的电流变大，电磁铁磁性增强，条形磁铁的排斥力增大，所以弹簧B长度会缩短．故答案为：串；并；伸长；缩短．点评：本题考查了家庭电路的连接和影响电磁铁磁性强弱的因素和根据右手定则判断通电螺线管的极性．22．（7分）（2014•南昌）完成下面的探究性试验（2）探究导体在磁场中运动时产生感应电流的条件如图2所示，实验时，控制磁场方向相同，改变导体ab的运动方向．步骤一：导体水平左右运动，如图2甲所示，电流计指针不发生偏转，这是因为开关没有闭合．步骤二：导体竖直上下运动，如图2乙所示，电流计指针不发生偏转，这是因为导体没有作切割磁感线运动．步骤三：导体水平左右运动，如图2丙所示，电流计指针偏转，电路中有电流产生．综合上面实验现象，可以得出感应电流产生的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流．考点：探究电磁感应现象的实验．专题：探究型实验综合题．分析：（2）根据产生感应电流的条件分析即可．解答：（2）导体水平左右运动，如图2甲所示，电流计指针不偏转，因为开关没有闭合；导体竖直上下运动，如图2乙所示，电流计指针不发生偏转，因为导体没有作切割磁感线运动；由此可得出，感应电流产生的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流．故答案为：（1）不正确；0.5；（2）不偏转，因为开关没有闭合；不发生偏转，导体没有作切割磁感线运动；闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流．点评：（2）观察电磁感应现象的条件有两个，一为闭合回路、二为部分导体切割磁感线，两个缺一不可．9. (2014重庆B卷)1820年，丹麦科学家在课堂上做实验时偶然发现：当导线中有电流通过时，它旁边的小磁针发生了偏转，他进而继续研究，终于证实了电流周围存在。
