103套2017中考物理分类汇编20电与磁

物理科2017年中考试题分类解析表（不要调整表格）
．．．．
I=可知，
A．如果想取下地球仪，应先切断电源
B．这种装置是根据同名磁极相互排斥的原理来工作的
C．换用一个质量较大的地球仪仍然要悬浮在空中，地球仪受到的磁力大小不变
D．换用一个质量较大的地球仪仍然要悬浮在空中，且距离不变，改变电磁铁线圈中的电流方向就可以了
【解析】选B。

本题考查电磁感应的应用。

根据电磁感应人们制造了发电机。

(2017·衡阳中考) 下列能够说明电动机工作原理的实验装置是（）
．．
．．．．
A．通电螺线管的左端为N极
．下列图示实验原理能解释上述现象的是
【解析】选C。

本题考查电磁知识。

电流表是根据通电导体在磁场中受力运动的原理制
【解析】本题考查安培定则、磁感线的方向，伸出右手，大拇手指指向
方向为电流方向，A点在铁芯的前面，电流方向向上．在电磁铁的外部，磁感线的方向是从N极指向S极。

答案：
端为正极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；
==。

2017年中考试题汇编——电与磁一．选择题1．（2017河北，2，2分）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A．甲实验说明同名磁极相互吸引，异名磁极相互排斥B．乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C．丙实验说明利用磁场可以产生电流D．丁实验说明机械能可以转化为电能【答案】B【解析】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【考点】电磁感应；磁极间的相互作用；通电直导线周围的磁场；磁场对通电导线的作用．2．（2017内蒙古，6，2分）在科学研究的道路上经常会出现令人惋惜的遗憾．例如1825年曰内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙．为避免磁铁的磁场对小磁针的作用，把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后科拉顿跑到左边房间里观察，结果没有看到小磁针偏转．下列说法中正确的（）A．该实验过程中没有发生电磁感应现象B．通电导线周围产生磁场的现象叫电磁感应现象C．科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转D．科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转【答案】D【解析】解：A、将磁铁放线圈的过程中，由于线圈切割磁感线而产生了电磁感应现象，故A错误；B、通电导线周围产生磁场的现象叫电流的磁效应，故B错误；CD、将磁铁放线圈的过程中，由于线圈切割磁感线而产生了电磁感应现象从而可以在电路中产生电流；因电流周围存在磁场，故小磁针会发生转动，但当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转，故C错误，D正确．故选D．【考点】电磁感应．3．（2017山东青岛，2，2分）第一个发现“电流磁效应”的科学家是（）A．法拉第B．安培 C．牛顿 D．奥斯特【答案】D【解析】解：A、法拉第发现了磁生电，即电磁感应，故A不符合题意；B、安培研究了电流的磁场的判断方法：安培定则，故B不符合题意；C、牛顿建立了三大力学定律和发现了万有引力，故C不符合题意；D、奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故D符合题意．故选D．【考点】电流的热效应、化学效应和磁效应．4．（2017湖北武汉，9，3分）如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（）A．导线ab竖直向上运动时，电流表指针会偏转B．导线ab竖直向下运动时，电流表指针会偏转C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反【答案】D【解析】解：A、导线ab竖直向上运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故A错误；B、导线ab竖直向下运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故B错误；C、导线ab从图中所示位置斜向上运动，此时导线ab做切割磁感线运动，所以在电路中会有感应电流，电流表指针会偏转，故C错误；D、导线ab分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D正确．故选D．【考点】产生感应电流的条件．5．（2017重庆b卷，6，2分）如图与电有关的设备中，下列说法正确的是（）A．甲图中的电能表是用于测量用电器电功率的仪表B．乙图中三角插头的其中一个脚与用电器金属外壳连接C．丙图中无人机的电动机在工作时将机械能转化为电能D．丁图中POS机检测头利用的电磁感应原理是安培首先发现的【答案】B【解析】解：A、甲图中电能表是测量电路消耗电能的仪表，故A错误；B、乙图中三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生，故B正确；C、丙图中无人机的电动机工作时将电能转化成机械能，故C错误；D、丁图中将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息，利用了电磁感应原理，法拉第最先发现了电磁感应现象，故D错误．故选B．【考点】电功的测量；直流电动机的原理；发电机的构造和原理；插座的构造与工作方式．6．（2017山东青岛，6，2分）下列作图中，正确的是（）A．通电螺线管的极性B．磁极间的磁感线C．动力F1的力臂D．上浮小球受到的力【答案】D【解析】解：A、由图可知，电流从左端流入，右端流出，利用安培定则可知，电磁铁的左端应为N极，右端为S极，故A错误；B、在磁体外部，磁感线的特点是由N极指向S极，故B错误；C、力臂应该是从支点到力的作用线（力F所在直线）的垂直距离，如下图所示，故C错误；D、由物体的浮沉条件可知，上浮的小球受到的浮力大于重力，故D正确．故D．【考点】通电螺线管的磁场；力臂的画法；物体的浮沉条件及其应用；磁感线及其特点．7．（2017浙江嘉兴，6，3分）如图是奥斯特实验的示意图，有关分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关【答案】B【解析】解：AD、通电导线周围磁场方向由电流的方向决定的，故AD错误；B、当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了小磁针受到了力的作用，改变了运动状态，故B正确；C、该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立，故C错误；故选B．【考点】通电直导线周围的磁场．8．（2017山东滨州，12，3分）对下列四幅图的表述正确的是（）A．图中，闭合开关，小磁针静止时N极指向右侧B．图中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小C．如图是发电机的工作原理图D．如图是电动机的工作原理图【答案】A【解析】解：A、由安培定则可知，螺线管的右端为N极，左端为S极，磁感线是从N极出来回到S极的，故小磁针的右端为N极，故A正确；B、图中，闭合开关，滑动变阻器滑片P向右侧滑动时，滑动变阻器电阻减小，电流变大，电磁铁磁性变强，由于不知电流的方向，无法判定螺线管的极性，故无法判定测力计的示数变化，故B 错误；C、图中有电源，若闭合开关，磁场中的金属棒会受力运动，即说明通电导线在磁场中受力的作用，即电动机的原理图，故C错误；D、图中没有电源，闭合开关后，当金属棒ab做切割磁感线运动时，电路中就会产生感应电流，故是发电机的原理图，故D错误．故选A．【考点】通电螺线管的磁场；磁极间的相互作用；影响电磁铁磁性强弱的因素；直流电动机的原理；发电机的构造和原理．9．（2017重庆5.3）关于如图所示的电和磁知识，下列描述错误的是（）A．电动机是利用通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的【答案】C【解析】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【考点】磁场对通电导线的作用；磁极间的相互作用；物体带电现象；安全用电原则．10．（2017山东德州，10，3分）如图为实验室常用电流表内部构造图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连．当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小．图中与这一过程工作原理相同的是（）A．B． C．D．【答案】C【解析】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．A、图中为奥斯特实验装置，是利用电流的磁效应制成的，与电流表的制成原理无关，故A错误．B、图中为发电机的原理图，是利用电磁感应现象制成的，与电流表的制成原理无关．故B错误．C、图中为电动机的原理图，是利用通电线圈在磁场中受力而转动的理论制成的．故C正确；D、图中电磁铁是利用电流的磁效应制成的，与电流表的制成原理无关．故D错误．故选C．【考点】直流电动机的原理．11．（2017四川宜宾，5，2分）央视2套有一档节目“是真的吗？”曾经播出过一个小实验，如图所示：上、下两个磁铁的磁力能把铁钉、电池和下面的磁铁吊起来，再用导线与上下两个磁铁接触构成闭合电路，这是电池和下面的磁铁一起旋转起来，这表明（）A．通电导线在磁场中受力 B．磁能生电C．通电导体周围存在磁场 D．地球周围存在磁场【答案】A【解析】解：题中有电源，构成闭合回路，电路中有电流，导体在磁场中受到力的作用而转动，故A正确．故选A．【考点】磁场对通电导线的作用．12．（2017浙江湖州，4，3分）在科学学习中，当我们需要研究看不见的现象或不易测量的科学量时，就必须设法寻找由该对象产生的各种可见的效应，由此来判定对该对象的存在、大小等情况，这种研究方法称为转换法．下列研究方法不属于转换法的是（）A．通过CO2分子模型认识CO2分子结构B．通过小树弯曲认识力的存在C．用小磁针确定磁体周围是否存在磁场D．用电磁铁吸引大头针的多少判断电磁铁磁性强弱【答案】A【解析】解：A、通过CO2分子模型认识CO2分子结构采用的是模型法，故A符合题意；B、小树弯曲说明小树受到了力的作用，方便认识力的存在，属于转换法，故B不符合题意；C、用小磁针的偏转来表示磁体周围是否存在磁场，利用的是转换法，故C不符合题意；D、电磁铁吸引的大头针的个数越多，磁性越强，用的是转换法，故D不符合题意．故选A．【考点】物理学方法．13．（2017山西，8，3分）小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（）A．图中P、Q两点相比，P点处的磁场较强B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变【答案】C【解析】解：A、由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到Q点铁屑的分布比P点密集，由此可以确定Q点的磁场比P点强，故A错误；BC、只改变电流方向，则磁场方向发生改变，但通电螺线管的磁场强弱不变，故B错误，C正确；D、只增大螺线管中的电流，则磁场的强弱发生改变，但磁场方向不变，故D错误．故选C．【考点】通电螺线管的磁场．14．（2017南充，8，2分）下列说法正确的是（）A、宋代沈括最早对地磁偏角现象进行了描述B、乔布斯发明了电话C、法拉第发现了电流的磁效应D、奥斯特发明了发电机【答案】A【解析】解：A、沈括是我国宋代的学者，它首次发现了磁偏角．故A正确；B、1876年，贝尔发明了电话，贝尔的电话由话筒和听筒两部分组成．故B错误；C、D、奥斯特第一个发现了电与磁的联系，法拉第发现了电磁感应现象．故C、D均错误．故选A．【考点】物理常识15．（2017四川成都，7，3分）如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（）A．该装置探究的是电动机的原理B．该装置探究的是发动机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变【答案】A【解析】解：AB、该装置中有电源提供电能，这是研究通电导体在磁场中受力的装置，是电动机的工作原理，故A正确，B错误．CD、磁场对通电导体的作用力的方向与电流方向、磁场方向的有关，只改变电流方向或只改变磁场都可以改变通电导体的受力方向，故CD错误．故选A．【考点】直流电动机的原理．16．（2017江苏扬州，10，2分）如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光．下列实验能揭示手电筒工作原理的是（）A．B．C．D．【答案】A【解析】解：手电筒中没有电池，在晃动手电筒时，手电筒中的永磁体在线圈中运动，运动是相对而言的，相对于永磁体而言，线圈在做切割磁感线运动，线圈中就会产生感应电流，电流通过灯泡时，小灯泡就会发光．因此这种手电筒的工作原理是电磁感应现象，即发电机就是利用该原理制成的．A、为发电机的工作原理图，故A正确；B、为发电机的工作原理图，但缺少开关，故B错误；C、为电流的磁效应，故C错误；D、为电动机的原理图，故D错误．故选A．【考点】电磁感应；电流周围存在磁场；通电导体在磁场中受到力的作用；17．（2017北京，17，2分）（多选）下列说法中正确的是（）A．用磁感线可以描述磁场的强弱B．只要导体在磁场中运动，该导体中就会产生感应电流C．通电导体产生的磁场的方向与通过该导体的电流方向有关D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向【答案】AC【解析】解：A、用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；B、导体中产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；导体在磁场中运动，不一定会产生感应电流，故B错误；C、奥斯特实验说明了通电导体周围存在磁场，该实验还表明电流方向改变时，其磁场方向也随之改变，所以，通电导体产生磁场的方向与通过该导体的电流方向有关，故C正确；D、利用铁屑可以看到磁体周围磁场的分布情况，但看不到磁场方向，磁场方向是人为规定的，故D错误．故选AC．【考点】磁感线及其特点；磁场；电磁感应．18．（2017广东广州，4，3分）如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A． B．C．D．【答案】B【解析】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【考点】产生感应电流的条件．19．（2017江苏南京，10，3分）如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图四个实验中能解释上述现象的是（）A．B．C．D．【答案】D【解析】解：A、磁环是根据磁极间的作用力，故A不符合题意；B、直导线中有电流时受力作用，不是电磁感应现象，故B不符合题意；C、C图是利用电流的磁效应，不是电磁感应现象，故C不符合题意；D、导体棒左右切割磁感线会产生感应电流，是电磁感应现象，故D符合题意．故选D．【考点】电磁感应．20．（2017江西，17，3分）（多选）如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法正确的是（）A．该简易电流计是利用电磁感应现象制成的B．若将电源的两极对调，则磁针会反向偏转C．若断开电路，则磁针回到原来的位置D．若断开电路，则磁针静止时，其S极将指向地理南极附近【答案】BCD【解析】解：A、图中简易电流计是利用通电导体在磁场中受力制成的，不是电磁感应现象，故A 错误；B、通电导体受力的方向与电流方向有关，若电源的两极对调，导体受力方向改变，磁针会反向偏转，故B正确；CD、断开电路，电路中无电流，指南针仍指示南北回到原来的位置，其S极将指向地理南极附近，故CD正确．故选BCD．【考点】磁场对通电导线的作用．21．（2017安徽，15，3分）如图所示的装置中，当开关S闭合后，下列判断正确的是（）A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为N极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向沿水平向右【答案】B【解析】解：AB、由于右端是电源的正极，所以电流从右端流入，故据安培定则可知，该螺线管的左端是N极，右端是S极，所以磁感线的方向应该从左向右，故通电螺线管外A点的磁场方向向右，故A错误，B正确；C、滑片向左移动，接入电路的电阻变小，故电路的电流变大，磁性变强，故C错误；D、据上面的分析可知，该螺线管的右端是S极，所以小磁针的左端应该是N极，故N极的指向沿水平向左，故D错误；故选B．【考点】通电螺线管的磁场；影响电磁铁磁性强弱的因素．22．（2017四川内江，11，3分）据有关媒体报道，未来在我国航母上，将采用电磁弹射器装置．它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞．那么，在下列四个实验中，与电磁弹射器的工作原理一致的是（）A．图甲：对着磁铁旁线圈说话，示波器显示波形B．图乙：闭合开关，金属棒在磁铁中运动起来C．图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生D．图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生【答案】B【解析】解：A、图甲：对着磁铁旁线圈说话，示波器显示波行，是电磁感应的原理，故A错误；B、图乙：闭合开关，通电金属棒在磁铁中运动起来，符合通电导体在磁场中受到磁场力的作用，故B正确；C、图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生，是电磁感应，故C错误；D、图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生，是电磁感应，故D错误．故选B．【考点】磁场对通电导线的作用．23．（2017天津，6，3分）如图中磁体两极间磁感线的画法正确的是（）A．B．C．D．【答案】A【解析】解：A、磁感线从磁体的N极出来，回到磁体的S极，故A正确；B、磁感线从磁体的S极出来，回到磁体的N极，故B错误；C、磁感线从磁体的N极出来，回到磁体的N极，故C错误；D、磁感线从磁体的S和N极出来，故D错误．故选A．【考点】磁感线及其特点．24．（2017四川绵阳，12，3分）一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A．①和③B．②和④C．①和④D．②和③【答案】D【解析】解：①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故D正确．故选D．【考点】磁场对通电导线的作用．25．（2017湖北宜昌，15，3分）如图所示的几个装置中，能说明发电机工作原理的是（）A．B．C．D．【答案】D【解析】解：A、图示的是奥斯特实验，说明了电流周围存在磁场，故A不符合题意．B、图示为电磁铁，说明通电螺线管周围有磁场，故B不符合题意．C、这是研究通电导体在磁场中受力的实验，是电动机的原理；故C不符合题意．D、开关闭合后，在外力作用下使导体做切割磁感应线运动，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故D符合题意．故选D．【考点】发电机的构造和原理．二．填空题1．（2017浙江宁波，7，4分）2017年5月5日，国产大型客机C919首飞成功．（1）由于地磁场的存在，C919在升空过程中，机翼会做切割运动，从而在机翼两端产生感应电压．（2）当他在高空巡航时，需要将机外气压较低的空气压入舱内，这一过程中，空气被压缩后内能，温度升高．【答案】（1）磁感线；（2）增大．【解析】解：（1）C919在升空过程中，机翼会做切割磁感线运动，从而在机翼内产生电流，机翼两端就会产生感应电压；（2）对物体做功，物体的内能会增加，物体对外做功内能会减少．压缩机对空气做功，空气的温度升高内能增加．故答案为：（1）磁感线；（2）增大．【考点】产生感应电流的条件；做功改变物体内能．2．（2017江苏无锡13.2）如图所示实验，用判断通电螺线管周围各点的磁场方向，为了探究通电螺线管磁极的极性与电流方向是否有关，应该采取的操作是．【答案】小磁针N极的指向；对调电源的正负极．【解析】解：（1）根据磁场方向的规定可知，小磁针静止时N极所指的方向为该点的磁场方向；所以可利用小磁针N极的指向判断通电螺线管周围各点的磁场方向；（2）为了探究通电螺线管磁极的极性与电流方向是否有关，应改变螺线管中的电流方向，并观察小磁针N极的指向是否发生变化，所以应该采取的操作是对调电源的正负极．故答案为：小磁针N极的指向；对调电源的正负极．【考点】通电螺线管的磁场．2．（2017江苏扬州，16，2分）在下列三个小实验中．如图甲所示，用带电塑料棒靠近不带电的铝箔条一端时，铝箔条会向塑料棒偏转，原因是；如图乙所示，将一薄塑料片水平插入磁铁和回形针之间，回形针（会/不会）落下来；如图丙所示，将矿泉水瓶注满水并盖紧瓶盖，在a、b、c处开小孔（a和b在同一水平面上），只有孔有水喷出．。

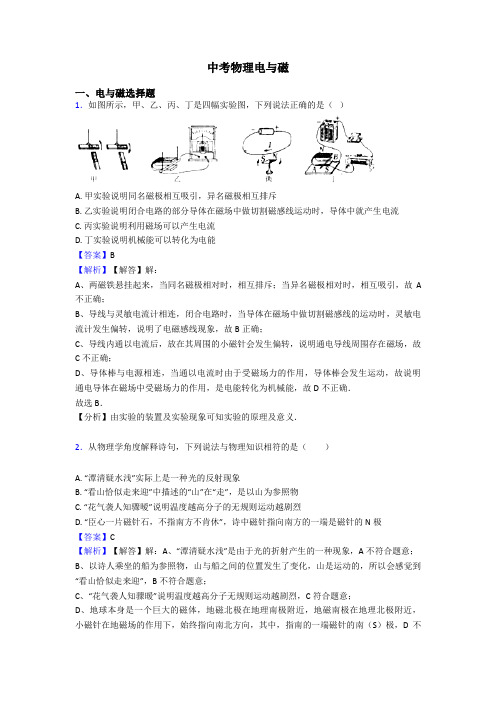

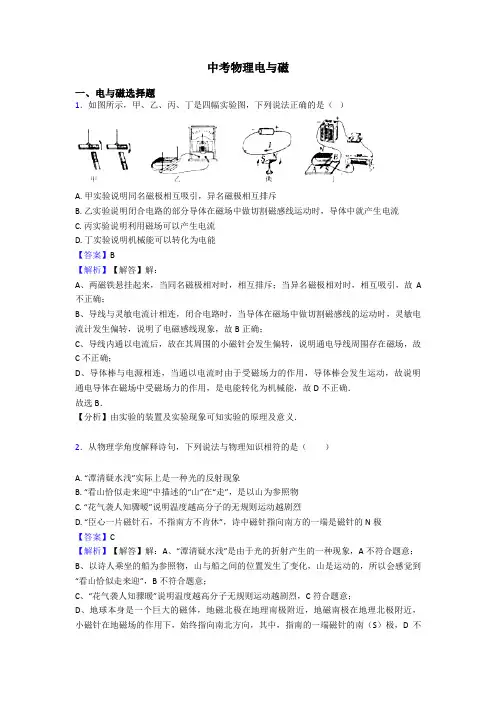

中考物理电与磁一、电与磁选择题1．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。

故答案为：C。

【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.参照物：在研究物体运动还是静止时被选作标准的物体（或者说被假定不动的物体）叫参照物；判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变即可.热运动：物体内部大量分子的无规则运动.物体的温度越高，分子运动速度越快.地磁北极在地理南极附近，地磁南极在地理北极附近.3．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。

2017年中考真题分类汇编—电路故障专题（精校版）一．选择题（共18小题）1．（2017•眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路2．（2017•西宁）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开3．（2017•鄂州）在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是（）A．（1）和（2）B．（2）和（3） C．（2）和（4）D．（1）和（4）4．（2017•深圳）小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A．插头短路 B．灯丝断路 C．灯头内短路D．灯头内断路5．（2017•兰州）傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A．小明卧室的照明电路发生了断路B．小明卧室的灯泡发生了短路C．他家工作电器的总功率过大D．可能是进户线断了6．（2017•烟台）如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路7．（2017•自贡）家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰8．（2017•云南）小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏9．（2017•常德）在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（）A．L1短路B．L1断路C．L2短路D．L2断路10．（2017•攀枝花）如图所示的电路中，电源电压为6V，当开关S、S1和后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L1处断路C．灯L2处短路D．灯L2处断路11．（2017•南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路12．（2017•营口）如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）A．L1断路B．L2断路C．L1短路D．L2短路13．（2017•哈尔滨）如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（）A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路14．（2017•广元）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了15．（2017•威海）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A．灯L断路 B．灯L短路 C．电阻R断路D．电阻R短路16．（2017•德阳）在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L2短路D．电流表短路17．（2017•连云港）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路18．（2017•内江）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮．他用电压表进行电路故障检测，把电压表并联接在某两点之间，测试结果如表所示．则可以判定电路中的故障是（）A．灯泡L1短路B．灯泡L2短路C．de段开路D．be段开路二．填空题（共6小题）19．（2017•自贡）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路．（2）L0正常发光，说明该支路．（3）L0发光呈暗红色，说明该支路．20．（2017•长春）如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯（选填“短路”或“断路”），电源两端电压为V．21．（2017•昆明）在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V 1W“）都不亮，用电压表测得U ac=U bd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为．22．（2017•吉林）如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是并联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是L2断路．23．（2017•济宁）两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用（选填“导线”或“电压表”）检测更好些，理由是．24．（2017•上海）在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障．．三．多选题（共1小题）25．（2017•宜宾）如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联四．解答题（共1小题）26．（2017•鄂州）小伟连接两灯并联电路的情况如图所示．当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光．小敏指出他在电路连接中有错误．若闭合开关S，可能造成的后果是；现在请你只改接图电路中的一根导线，使电路连接完全正确．（在错接的导线上画×，然后画出正确的接线位置）参考答案与解析1.B．解析：A、AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；B、BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；C、电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误．2.C．解析：A、进户线火线上的熔丝烧断，台灯不会发光，故A错；B、进户线零线断，台灯不会发光，故B错；C、书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故C正确；D、书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错．3.B．解析：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，烧毁保险丝；（3）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大．烧毁保险丝；（4）户外线绝缘皮损坏，不会烧毁家庭电路中的保险丝．故（2）（3）正确。

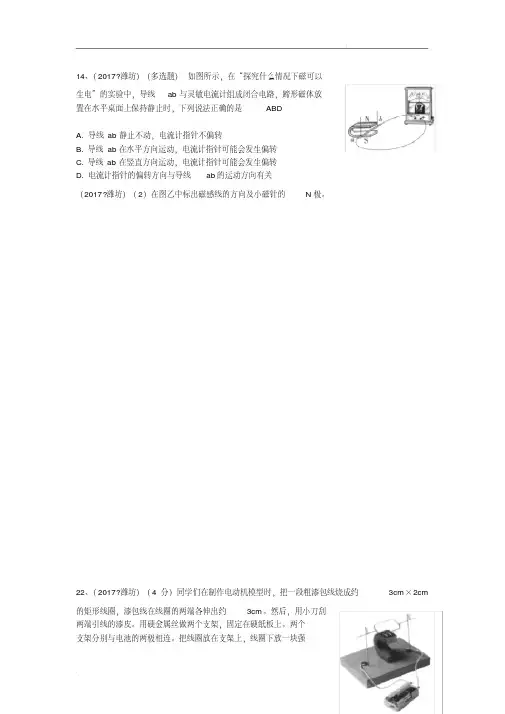

14、（2017•潍坊）（多选题）如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab 与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是ABDA. 导线ab 静止不动，电流计指针不偏转B. 导线ab 在水平方向运动，电流计指针可能会发生偏转C. 导线ab 在竖直方向运动，电流计指针可能会发生偏转D. 电流计指针的偏转方向与导线ab 的运动方向有关（2017•潍坊）（2）在图乙中标出磁感线的方向及小磁针的N 极。

22、（2017•潍坊）（4分）同学们在制作电动机模型时，把一段粗漆包线烧成约3cm ×2cm 的矩形线圈，漆包线在线圈的两端各伸出约3cm 。

然后，用小刀刮两端引线的漆皮。

用硬金属丝做两个支架，固定在硬纸板上。

两个支架分别与电池的两极相连。

把线圈放在支架上，线圈下放一块强磁铁，如图所示。

给线圈通电并用手轻推一下，线圈就会不停的转下去。

（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是________（填选项“A ”或“B ”）。

A.两端全刮掉B.一端全部刮掉，另一端只刮半周（2）线圈在转动过程中________能转化为________能。

（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因_______________________。

22、（1）B （2）电能 机械能（或动能） （3）电源电压较低19．（2017•东营）（2 分）如图所示，请在图中标出电源的“+”、“ -”极，并用箭头标出磁感线的方向。

2.（2017•青岛）第一个发现“电流磁效应”的科学家是：DA.法拉第B.安培C.牛顿D.奥斯特14.（2017•青岛）问题解决——设计“超重报警器”：电源 ( ) ()小雨想利用电磁继电器自制一种“超重报警器”。

要求：当物重达到150N时，电铃响报警，反之绿灯亮显示正常。

他找来以下器材：电磁继电器（部分电路已接好），轻质硬刻度尺、电铃、绿灯、滑轮各一个，线绳和导线若干，一根轻质硬弹簧，一端已经固定，另一端连接触点P，弹簧的最大伸长量与触点P、M之间的距离相等，弹簧能承受的最大拉力为50N。

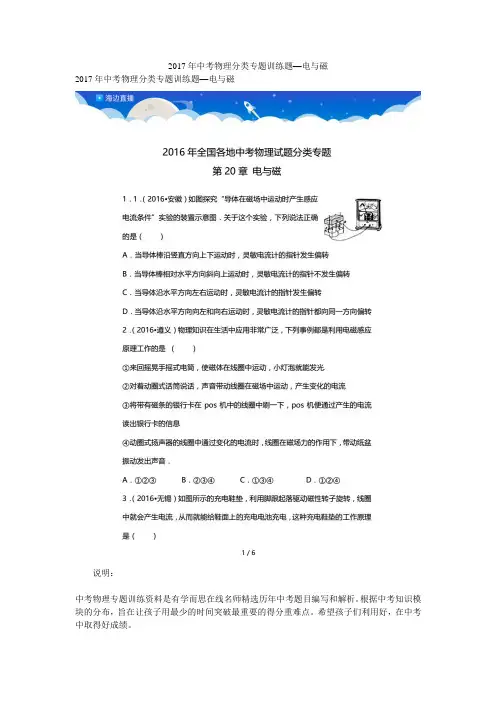

2017年中考物理分类专题训练题—电与磁
2017年中考物理分类专题训练题—电与磁
说明：
中考物理专题训练资料是有学而思在线名师精选历年中考题目编写和解析。

根据中考知识模块的分布，旨在让孩子用最少的时间突破最重要的得分重难点。

希望孩子们利用好，在中考中取得好成绩。

满分需要坚持，中考需要实战。

中考物理满分冲刺百日倒计时，100个必考易错点，100组精选好题目。

百日百题成就满分中考加入我们，互相鼓励，互相监督！一起做，不孤独！加
群请备注：中考网，点击加入：
扫码关注公众号，回复加群，进入群聊。

一.选择题1.(2017湖南邵阳,第11题)下列四个实验,能说明发电机原理的是B2.(2017山东滨州,第12题)对下列四幅图的表述正确的是()A.图中,闭合开关,小磁针静止时N极指向右侧B.图中,闭合开关,滑动变阻器滑片P向右侧滑动时,弹簧测力计的示数变小C.如图是发电机的工作原理图D.如图是电动机的工作原理图【试题解析】A、由安培定则可知,螺线管的右端为N极,左端为S极,磁感线是从N极出来回到S极的,故小磁针的右端为N极,故A正确;B、图中,闭合开关,滑动变阻器滑片P向右侧滑动时,滑动变阻器电阻减小,电流变大,电磁铁磁性变强,由于不知电流的方向,无法判定螺线管的极性,故无法判定测力计的示数变化,故B错误;C、图中有电源,若闭合开关,磁场中的金属棒会受力运动,即说明通电导线在磁场中受力的作用,即电动机的原理图,故C错误;D、图中没有电源,闭合开关后,当金属棒ab做切割磁感线运动时,电路中就会产生感应电流,故是发电机的原理图,故D错误.故选A.3.(2017山东德州,第10题)如图为实验室常用电流表内部构造图.多匝金属线圈悬置在磁体的两极间,线圈与一根指针相连.当线圈中有电流通过时,它受力转动带动指针偏转,便可显出电流的大小.图中与这一过程工作原理相同的是()A. B.C. D.【试题解析】通过电流表的内部构造显示电流表的制成原理:通电线圈在磁场中受力而转动,并且电流越大,线圈受到的力越大,其转动的幅度越大.因此可以利用电流表指针的转动幅度来体现电路中电流的大小.A、图中为奥斯特实验装置,是利用电流的磁效应制成的,与电流表的制成原理无关,故A错误.B、图中为发电机的原理图,是利用电磁感应现象制成的,与电流表的制成原理无关.故B错误.C、图中为电动机的原理图,是利用通电线圈在磁场中受力而转动的理论制成的.故C正确;D、图中电磁铁是利用电流的磁效应制成的,与电流表的制成原理无关.故D错误.故选C.4.(2017四川自贡,第13题)POS刷卡机的广泛应用给人们的生活带来了便利.POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示).在使用时,将带有磁条的信用卡在POS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息.下图中能反映POS刷卡机读出信息原理的是( )B5.(2017广东广州,第4题)图3 中的a表示垂直于纸面的一根导线,它是闭合回路的一部分。

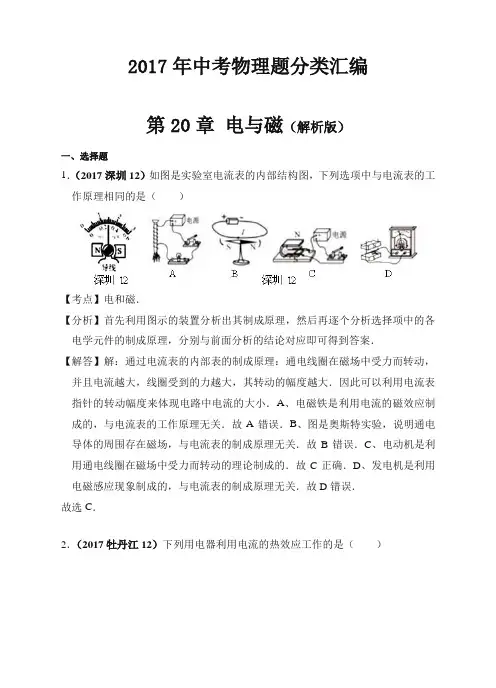

2017年中考物理题分类汇编第20章电与磁（解析版）一、选择题1．（2017深圳12）如图是实验室电流表的内部结构图，下列选项中与电流表的工作原理相同的是（）【考点】电和磁．【分析】首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各电学元件的制成原理，分别与前面分析的结论对应即可得到答案．【解答】解：通过电流表的内部表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．A、电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关．故A错误．B、图是奥斯特实验，说明通电导体的周围存在磁场，与电流表的制成原理无关．故B错误．C、电动机是利用通电线圈在磁场中受力而转动的理论制成的．故C正确．D、发电机是利用电磁感应现象制成的，与电流表的制成原理无关．故D错误．故选C．2．（2017牡丹江12）下列用电器利用电流的热效应工作的是（）【考点】电流的热效应、化学效应和磁效应．【分析】电流的热效应就是把电能转化为内能，可从能量转化的角度分析哪一用电器是利用了电流的热效应．【解答】解：电视机在工作时，主为光能和声能；电风扇、洗衣机主要是把电能转化为机械能；都不是利用电流的热效应，故ABC不合题意；电饭煲工作时把电能转化为内能，是利用电流的热效应，故D符合题意．故选D．3．（2017大庆2）下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A．条形磁铁B．地磁场C．通电直导线D．通电螺线管【考点】磁场．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．【解答】解：条形磁铁的中间没有端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．4．（2017嘉兴6）如图是奥斯特实验的示意图，有关分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关【考点】通电直导线周围的磁场．【分析】奥斯特电流的磁效应实验时，将通电导线放在小磁针上方时，小磁针会发生偏转，该实验证明了通电导体周围存在磁场．【解答】解：A周围磁场方向由电流的方向决定的，故AD错误；B、当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了小磁针受到了力的作用，改变了运动状态，故B正确；C、该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立，故C错误；故选B．5．（2017大庆8）下列说法中不正确的是（）A．甲图中，当接通电源时金属杆由静止开始向左运动，若磁场方向保持不变，改变电流方向，金属杆依然由静止开始向左运动B．乙图是电动机的工作原理图，此装置使电能转化为机械能C．丙图中，当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反D．丁图是发电机的工作原理图，此装置使机械能转化为电能【考点】磁场对通电导线的作用；电磁感应．【分析】（1）通电导体在磁作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．（2）电动机是利用通电导体在磁场中受到力的作用，此装置使电能转化为机械能；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，感应电流的方向与导体运动方向、磁感线方向有关．发电机就是根据电磁感应原理制成的，此装置将机械能转化为电能．【解答】解：AB、图A电动机的工作原理图，是根据通电导体在磁场中受到力的作用，受力的方向与磁场方向和电流方向有关，若磁场方向保持不变，改变电流方向，金属杆由静止开始向右运动，此装置使电能转化为机械能，故A错误，B正确；C、感应电流的方向与导体运动方向和磁感方向有关，如果只改变一个因素，则感应电流的方向改变，当导体棒不动、磁体向右运动，相当于磁体不动，导体棒向左运动，故当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反，故C正确；D、丁图没有电源，是发电机的工作原理图，此装置使机械能转化为电能，故D正确．故选A．6．（2017天津6）如图中磁体两极间磁感线的画法正确的是（）【考点】磁感线及其特点．【分析】在磁体的周围，磁感线从磁体的N极出发，回到S极．【解答】解：A、磁感线出来，回到磁体的S极，故A正确；B、磁感线从磁体的S极出来，回到磁体的N极，故B错误；C、磁感线从磁体的N极出来，回到磁体的N极，故C错误；D、磁感线从磁体的S和N极出来，故D错误．故选A．7．（2017沈阳8）有一种用于计算自行车骑，它的计数装置如图所示，主要由安装于前轮辐条上的磁铁和前叉上的感应线圈组成．车轮旋转时，感应线圈便可以捕捉到磁铁通过时带来的信息．下列设备与其工作原理相似的是（）A．动圈式话筒B．扬声器C．指南针D．电磁继电器【考点】动圈式话筒的构造和原理．【分析】闭合电路的一部分导体在磁感线运动，导体中有感应电流产生；（1）动圈式话筒是利用电磁感应工作的．（2）扬声器是利用电流的磁效应和磁极间的作用进行工作的．（3）指南针是根据磁极间的相互作用制成的；（4）电磁继电器是利用电流的磁效应进行工作的．【解答】解：计算自行车骑行速度的码表，主要由安装于前轮辐条上的磁铁和前叉上的感应线圈组成．车轮旋转时，线圈在磁场中左切割磁感线运动，线圈中会产生感应电流，线圈便可以捕捉到磁铁通过时带来的信息．是电磁感应现象；A、说话时声带的振动引起薄膜振动，薄膜振动引起线圈在磁场中切割磁感线运动，产生感应电流．动圈式话筒是利用电磁感应进行工作的．故A符合题意．B、电流流过扬声器时线圈受到磁场的作用而运动，引起纸盆的振动发声．故B不符合题意；C、由于地球是一个巨大的北极在地理的南极附近，地磁的南极在地理的北极附近，正是地球这个大磁体的作用使指南针指向了南北方向，故C不符合题意．D、电磁继电器的主要元件是电磁铁，电磁铁是利用电流的磁效应进行工作的．故D不符合题意．故选A．8．（2017自贡4）许多自动控制的电路中都安装有电磁铁．有关电磁铁，下列说法中正确的是（）A．电磁铁的铁芯，可以用铜棒代替B．电磁继电器中的磁体，可以使用永磁铁C．电磁铁磁性的强弱只与电流的大小有关D．电磁铁是根据电流的磁效应制成的【考点】电磁铁的构造和原理．【分析】电磁铁磁效应制成的，电流的通断可以控制磁性的有无．电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来．影响电磁铁磁性强弱的因素：电流的大小和线圈的匝数．电流越大、线圈匝数越多，电磁铁的磁性越强．【解答】解：铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故A错误；B、电磁铁不是永久磁铁，它的磁性的有无跟电流的通断有关，所以电磁继电器中的磁体，不能使用永磁铁，故B错误；C、电磁铁的磁性强弱与电流的大小和线圈的匝数有关，故C错误；D、电磁铁是利用电流的磁效应制成的，故D正确．故选D．9．（2017宜宾5）央视目“是真的吗？”曾经播出过一个小实验，如图所示：上、下两个磁铁的磁力能把铁钉、电池和下面的磁铁吊起来，再用导线与上下两个磁铁接触构成闭合电路，这是电池和下面的磁铁一起旋转起来，这表明（）A．通电导线在磁场中受力B．磁能生电C．通电导体周围存在磁场D．地球周围存在磁场【考点】磁场对通电导线的作用．【分析】题目中有电源是电动机是根据通电导体在磁场中受力而转动的原理来工作的．【解答】解：题中有电源，构成闭合回路，电路中有电流，导体在磁场中受到力的作用而转动，故A正确．故选A．10．（2017青岛2）第一个发现“电流磁效应”的科学家是（）A．法拉第B．安培C．牛顿D．奥斯特【考点】电流的热效应、化学效应和磁效应．【分析】电流磁效应即电流产生磁场的现象，是1820年丹麦的物理学家奥斯特发现的．【解答】解：A、法拉第发现电磁感应，故A不符合题意；B、安培研究了电流的磁场的判断方法：安培定则，故B不符合题意；C、牛顿建立了三大力学定律和发现了万有引力，故C不符合题意；D、奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故D符合题意．故选D．11．（2017自贡1卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图1所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS 机便可读出磁条上的信息．图2中能反映POS刷卡机读出信息原理的是（）【考点】电磁感应．【分析】闭合电路的一部分导体切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象，POS刷卡机读出信息原理就是电磁感应现象；在选项中找出探究电磁感应的对应图即可．【解答】解：POS刷卡机理就是电磁感应现象；A、如图电路中有电源，是通电导体在磁场中受力运动，故A错误．B、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故B正确．C、如图是奥斯特实验，反映了电流周围存在着磁场，故C错误．D、如图是一个电磁铁，说明电能产生磁，故D错误．故选：B．12．（2017绵阳12）在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A．①和③B．②和④C．①和④D．②和③【考点】磁场对通电导线的作用．【分析】（1）根据通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关．【解答】解：①若乙图中a接，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故D正确．故选D．13．（2017成都7）如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（）A．该装置探究的是电动机的原理B．该装置探究的是发动机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变【考点】直流电动机的原理．【分析】（1）该装置中有电源提研究通电导体在磁场中受力的装置，是电动机的工作原理．（2）磁场对通电导体的作用力的方向与电流方向、磁场方向的有关．【解答】解：AB电源提供电能，这是研究通电导体在磁场中受力的装置，是电动机的工作原理，故A正确，B错误．CD、磁场对通电导体的作用力的方向与电流方向、磁场方向的有关，只改变电流方向或只改变磁场都可以改变通电导体的受力方向，故CD错误．故选A．14．（2017山西8）小玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（）A．图中P、Q两点相比，P点处的磁场较强B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变【考点】通电螺线管的磁场．【分析】通电螺线管的磁场和场一样，并且可以看到A点铁屑的分布比B点密集，由此可以确定A点的磁场比B点强；通电螺线管提磁场方向与电流方向和绕线情况有关；通电螺线管磁场强弱与电流大小和线圈匝数有关．【解答】解：A、由图可以看出磁场和条形磁体的磁场一样，并且可以看到Q点铁屑的分布比P点密集，由此可以确定Q点的磁场比P点强，故A错误；BC、只改变电流方向，则磁场方向发生改变，但通电螺线管的磁场强弱不变，故B 错误，C正确；D、只增大螺线管中的电流，则磁场的强弱发生改变，但磁场方向不变，故D错误．故选C．15．（2017呼和浩特6）在科上经常会出现令人惋惜的遗憾．例如1825年曰内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙．为避免磁铁的磁场对小磁针的作用，把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后科拉顿跑到左边房间里观察，结果没有看到小磁针偏转．下列说法中正确的（）A．该实验过程中没有发生电磁感应现象B．通电导线周围产生磁场的现象叫电磁感应现象C．科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转D．科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转【考点】电磁感应．【分析】解答本题应掌握：的部分导体做切割磁线的运动时，回路中会产生电流，这种现象称为电磁感应现象；电流周围存在着磁场的现象叫电流的磁效应．【解答】解：A、将磁铁放线由于线圈切割磁感线而产生了电磁感应现象，故A 错误；B、通电导线周围产生磁场的现象叫电流的磁效应，故B错误；CD、将磁铁放线圈的过程中，由于线圈切割磁感线而产生了电磁感应现象从而可以在电路中产生电流；因电流周围存在磁场，故小磁针会发生转动，但当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转，故C错误，D正确．故选D．16．（2017北京17）下列说法中正确的是（）A．用磁感线可以描述磁场的强弱B．只要导体在磁场中运动，该导体中就会产生感应电流C．通电导体产生的磁场的方向与通过该导体的电流方向有关D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向【考点】磁感线及其特点；磁场；电磁感应．【分析】（1）用磁感线可以描；（2）根据电磁感应现象分析；（3）电流周围的磁场方向与电流的方向有关系；（4）磁场的分布情况可能通过撒铁屑的方法粗略观察，用铁屑可以看出磁场的强弱，但无法确定方向．【解答】解：A、用磁感场的强弱，磁感线越密集的地方，磁场越强，故A正确；B、导体中产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；导体在磁场中运动，不一定会产生感应电流，故B错误；C、奥斯特实验说明了通电导体周围存在磁场，该实验还表明电流方向改变时，其磁场方向也随之改变，所以，通电导体产生磁场的方向与通过该导体的电流方向有关，故C正确；D、利用铁屑可以看到磁体周围磁场的分布情况，但看不到磁场方向，磁场方向是人为规定的，故D错误．故选AC．17．（2017泰州9）应用了特斯拉线圈，如图，用一不通电的LED灯靠近正在通电的特斯拉线圈时，LED灯发光了，灯被点亮的现象可以用我们学过的哪一知识来解释（）A．电流的磁效应B．磁场对电流的作用C．安培定则D．电磁感应【考点】电磁感应．【分析】灯被点亮，说明通过灯泡是有电流的，再根据电磁感应现象的定义分析．【解答】解：用一不通电的LED灯靠近正在通电的特斯拉线圈时，LED灯发光了，这说明灯泡中产生了电流，故该现象为电磁感应现象．故选：D．18．（2017江西17）将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法正确的是（）A．该简易电流计是利用电磁感应现象制成的B．若将电源的两极对调，则磁针会反向偏转C．若断开电路，则磁针回到原来的位置D．若断开电路，则磁针静止时，其S极将指向地理南极附近【考点】磁场对通电导线的作用．【分析】（1）结特点，判断其所涉及的电磁学的原理，重点区分磁场对电流的作用，和电磁感应现象装置的不同．（2）通电导体受力的方向与电流方向和磁感线的方向有关；（3）断开电路，电路中无电流，指南针仍指示南北；（4）地球是一个巨大的条形磁体，地磁的N极在地理的南极附近，地磁的S极在地理的北极附近．【解答】解：A流计是利用通电导体在磁场中受力制成的，不是电磁感应现象，故A错误；B、通电导体受力的方向与电流方向有关，若电源的两极对调，导体受力方向改变，磁针会反向偏转，故B正确；CD、断开电路，电路中无电流，指南针仍指示南北回到原来的位置，其S极将指向地理南极附近，故CD正确．故选BCD．19．（2017衡阳8）下列能够说明电动机工作原理的实验装置是（）【考点】磁场对通电导线的作用．【分析】电动机的工作原理是：通电导体在磁场中受到力的作用．正确分析四个选项各是研究什么问题的，再做回答．【解答】解：A、图中是奥斯特实针偏转说明通电导体周围有磁场，不符合题意；B、图中电路有电流，通电导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；CD、图中导体和线圈在外力作用下运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意．故选B．20．（2017南京10）如图甲式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图乙所示的四个实验中能解释上述现象的是（）【考点】电磁感应．【分析】（1）手压电筒是利用电磁的，当沿图中箭头方向来回摇动时，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．【解答】解：A、极间的作用力，故A不符合题意；B、直导线中有电流时受力作用，不是电磁感应现象，故B不符合题意；C、C图是利用电流的磁效应，不是电磁感应现象，故C不符合题意；D、导体棒左右切割磁感线会产生感应电流，是电磁感应现象，故D符合题意．故选D．21．（2017邵阳11）下列四个实验，能说明发电机原理的是（）【考点】发电机的构造和原理．【分析】发电机的工作原理是电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流．【解答】解：A、小磁探究的是电流的磁效应，故A错误；B、在该装置中，只要导体棒ab做切割磁感线运动，在电路中就会产生电流，即是电磁感应现象，故发电机就是利用该原理制成的，故B正确；C、电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误；D、磁铁吸引小磁针，探究时磁极间的相互作用规律，故D错误．故选B．【点评】本题是历年考试中的常见内容有电流的磁效应，电动机的原理和发电机的原理．注意电动机和发电机的区别：电动机是先有电，后运动；发电机是先运动，后发电．22．（2017郴州12）关于电与磁，下列说法正确的是（）A．同名磁极相互吸引，异名磁极相互排斥B．电动机工作时，是将机械能转化为电能C．利用电磁感应现象制成发电机D．地磁场的北极就在地理北极附近【分析】（1）磁极间的相互极相互排斥，异名磁极相互吸引；（2）电动机是根据通电线圈在磁场中受力转动的原理制成的，工作时将电能转化成机械能；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这就是电磁感应现象，发电机就是利用电磁感应的原理制成的；（4）地球周围存在磁场，地磁的北极在地理南极附近．【解答】解：A、同名磁异名磁极相互吸引，故A错误；B、电动机工作时将电能转化成机械能，故B错误；C、发电机是利用电磁感应的原理制成的，故C 正确；D、地磁场的北极在地理的南极附近，故D错误．故选C．23．（2017郴州1）我们的日常生活离不开电和磁．发现电流磁效应的科学家是（）【分析】根据各位物理学家的贡献回答；奥斯特发现电生磁．【解答】解：A、牛顿一定律，故A错误；B、奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故B正确；C、阿基米德发现了杠杆原理，故C错误；D、瓦特改良了蒸汽机，故D错误．故选B．【点评】多了解物理学史，了解科学家的贡献，有利于对培养学习物理的兴趣．24．（2017武汉9）如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（）A．导线ab竖直向上运动时，电流表指针会偏转B．导线ab竖直向下运动时，电流表指针会偏转C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反【考点】产生感应电流的条件．【分析】解答本题要求知道产条件，电磁感应现象原理告诉我们，闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流，由此可知产生电流的条件之一是导体做切割磁感线运动．且所产生的感应电流的方向与磁场的方向和导体运动的方向有关．21【解答】解：A、导线a动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故A错误；B、导线ab竖直向下运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故B错误；C、导线ab从图中所示位置斜向上运动，此时导线ab做切割磁感线运动，所以在电路中会有感应电流，电流表指针会偏转，故C错误；D、导线ab分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D正确．故选D．25．（2017宜昌15）如图所示的几个装置中，能说明发电机工作原理的是（）。

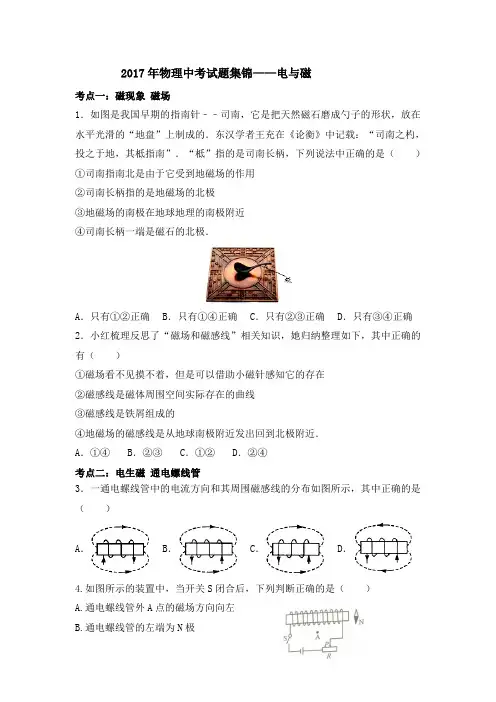

2017年物理中考试题集锦——电与磁考点一：磁现象磁场1．如图是我国早期的指南针﹣﹣司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的．东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”．“柢”指的是司南长柄，下列说法中正确的是（）①司南指南北是由于它受到地磁场的作用②司南长柄指的是地磁场的北极③地磁场的南极在地球地理的南极附近④司南长柄一端是磁石的北极．A．只有①②正确B．只有①④正确C．只有②③正确D．只有③④正确2．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近．A．①④B．②③C．①②D．②④考点二：电生磁通电螺线管3．一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）A．B．C．D．4.如图所示的装置中，当开关S闭合后，下列判断正确的是（）A.通电螺线管外A点的磁场方向向左B.通电螺线管的左端为N极C.向左移动滑片P，通电螺线管的磁性减弱D.小磁针静止后，其N极的指向沿水平向右考点三：电磁铁电磁继电器5.许多自动控制的电路中都安装有电磁铁。

有关电磁铁，下列说法中正确的是（）A、电磁铁的铁芯，可以用铜棒代替B、电磁继电器中的磁体，可以使用永磁铁C、电磁铁磁性的强弱只与电流的大小有关D、电磁铁是根据电流的磁效应制成的6．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A．B．C．D ．7．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中（）A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱8．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S 闭合．下列说法正确的是（）A．电磁继电器与发电机工作原理相同B．电磁继电器与电动机工作原理相同C．电磁铁工作时，上端为S极D．当有人闯入保密室时，b灯亮9. 图5是直流电铃的工作原理图。
