专题15 电与磁信息的传递与能源一、单选题1．关于如图所示实验，下列说法正确的是( )A．用该装置可探究“让通电导体在磁场中动起来”B．法拉第根据该实验揭示的原理发明了电动机C．导体ab竖直向上运动时，灵敏电流表指针偏转D．导体ab水平向左运动时，灵敏电流表指针偏转【来源】四川省成都市2018年中考物理试题【答案】D【解析】【点睛】本题考查的是电与磁中实验装置，解题的关键是理解各实验过程和实验装置、实验用途等知识点。
2．关于材料和信息技术，下列说法正确的是（）A．铜、铁、铝都是磁性材料，可以被磁化B．玻璃、橡胶制品在常温下是导体C．光缆通信中光在光纤里一直沿直线传播D．北斗卫星导航系统通过电磁波提供定位服务【来源】四川省成都市2018年中考物理试题【答案】D【解析】【详解】常见的磁性材料有铁、钴、镍，铜、铝不是磁性材料，不能被磁化，故A错误；玻璃、橡胶制品在常温下是绝缘体，故B错误；光纤通信是通过激光在光纤内不断反射向前传播，从而传递信息的，故C错误；电磁波可以传递信息，且传播不需要介质，北斗卫星导航系统通过电磁波提供定位服务的，故D正确，故选D。
【点睛】本题考查的知识点较多，涉及磁性材料、电磁波的传播、光纤通信、导体等，都是基础知识，难度不大。
3．我国计划在2025年实现首次载人登月。
已知月球上无大气、无磁场，物体在月球上所受重力只相当于地球上的，假设月球表面粗糙程度与地面相同。
在月球上，你认为下列情况可能的是（）A．月球车行驶时所受摩擦力变小B．用指南针确定方向C．利用降落伞降落，以确保安全落月D．月球车可以用汽油机驱动【来源】青海省西宁市2018年中考物理试题【答案】A【解析】4．下图中说法错误的是（）A．如图是发电机原理装置图B．如图是电动机原理装置图C．如图中动圈式话筒是电流磁效应原理D．如图是安培定则判断通电螺线管的极性【来源】青海省西宁市2018年中考物理试题【答案】C【解析】【点睛】本题考查的是电磁学中的典型实验装置，需要熟记这些实验装置、实验过程中的现象及探究的目的，对于解决此题题目非常关键。
2018 年浙江省初中科学毕业学业模拟考试注意事项 :1 . 本卷包括卷 Ⅰ ( 必考部分 ) 和卷 Ⅱ ( 选考部分 ) , 考试时间 120 分钟。
2 . 卷 Ⅰ 满分 130 分 ; 卷 Ⅱ 满分 30 分 , 分 、、三组,每组 2 题 , A 组每题 8 分 , B 组每题10 A B C分 ,C 组每题12 分 , 请在每组中任选1 题作答 。
3 . 本卷可能用到的相对原子质量:H -1 C- 12 N- 14O- 16 Na - 23 Cl - 35 .5 Ca - 404 . 答题时请仔细阅读答题卷上的注意事项, 认真审题 , 细心答题。
卷 Ⅰ必考部分一、选择题 ( 本题有 15 小题 , 每小题 3 分 , 共 45 分 。
请选出一个符合题意的正确选项, 不选 、多选、错选 , 均不给分 )1 . 近年来 , 车贴已经成为一种时尚。
下列车贴中的提示语属于防止因惯性带来危害的是ABCD2 . 饥饿的时候 , 我们有时会听到肚子咕咕叫; 吃饱的时候 , 我们有时感觉很撑。
形成饥饿或饱腹感的器官是A.大脑B.脊髓C . 胃D.小肠3 .4 .近年来 , 罗汉松逐渐成为城市道路绿化的新宠。
在移栽罗汉松的过程中 ,为了提高存活率 , 常采取如图所示的搭棚措施 , 其主要目的是A . 减弱光合作用B . 抑制呼吸作用C .降低蒸腾作用D . 预防虫害侵袭如图是未连接完整的电路 , 若要求闭合开关后 , 滑动变阻器的滑片 P 向左移动时 , 灯泡变亮 。
则下列接法符合要求的是A.M 接A,N 接DB.M接B,N接CC.M 接A,N 接BD.M 接C,N 接D5 .6 .二氧化碳气体既是温室效应的元凶 , 又是一种潜在的碳资源。
实验室里 , 科学家已成功利用二 氧化碳与环氧丙烷 ( 一种简单有机物 ) 在催化剂的作用下合成 “二氧化碳塑料 ”。
该新型塑料在投入工业生产前 , 以下不是 科学家重点考虑的问题是踿A . 如何提高催化剂的催化效率B . 新型塑料是否可降解踿C . 新型塑料的化学性质是否稳定D . 新型塑料生产是否影响碳循环下列是观察对岸的树木在水中倒影的光路图, 正确的是ABCD7 . 硝酸钾的溶解度随温度升高而增大。

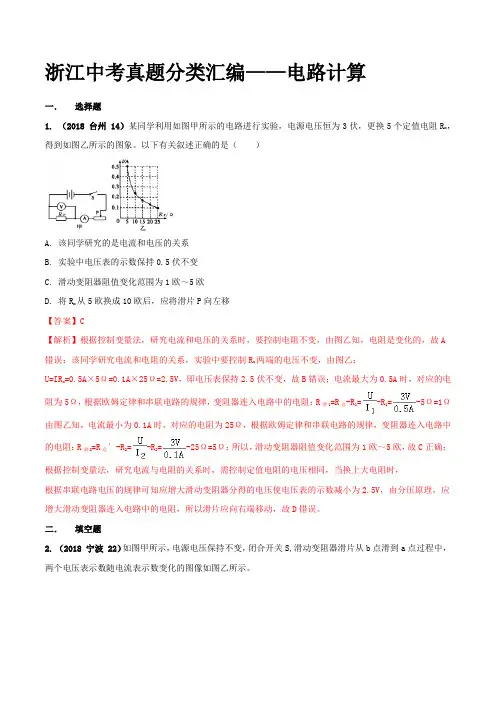

浙江中考真题分类汇编——电路计算一．选择题1. （2018 台州 14）某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻R x，得到如图乙所示的图象。
以下有关叙述正确的是（）A. 该同学研究的是电流和电压的关系B. 实验中电压表的示数保持0.5伏不变C. 滑动变阻器阻值变化范围为1欧～5欧D. 将R x从5欧换成10欧后，应将滑片P向左移【答案】C【解析】根据控制变量法，研究电流和电压的关系时，要控制电阻不变，由图乙知，电阻是变化的，故A错误；该同学研究电流和电阻的关系，实验中要控制R x两端的电压不变，由图乙：U=IR x=0.5A×5Ω=0.1A×25Ω=2.5V，即电压表保持2.5伏不变，故B错误；电流最大为0.5A时，对应的电阻为5Ω，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：R滑1=R总-R1=-R1=-5Ω=1Ω由图乙知，电流最小为0.1A时，对应的电阻为25Ω，根据欧姆定律和串联电路的规律，变阻器连入电路中的电阻：R滑2=R总′-R2=-R2=-25Ω=5Ω；所以，滑动变阻器阻值变化范围为1欧～5欧，故C正确；根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据串联电路电压的规律可知应增大滑动变阻器分得的电压使电压表的示数减小为2.5V，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，故D错误。
二．填空题2. （2018 宁波 22）如图甲所示，电源电压保持不变，闭合开关S,滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中 (填“dc”或“ec”)表示电压表V2随电流表示数变化的图像。
（2）该过程中电路消耗的总功率最大值为 W。
【答案】(1) dc (2) 36【解析】解：由电路图知，滑动变阻器R和电阻R0串联，电压表V1测R0两端电压，V2测R两端电压，电流表测电路中电流。

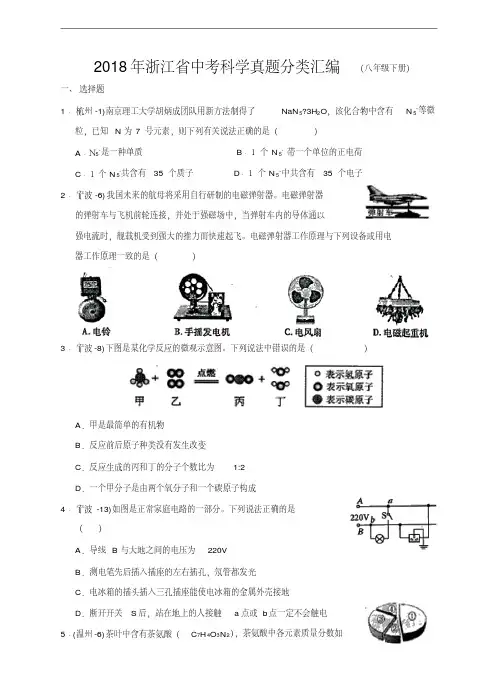

2018年浙江省中考科学真题分类汇编（八年级下册）
一、选择题
1﹒（杭州-1)南京理工大学胡炳成团队用新方法制得了NaN5?3H2O，该化合物中含有N5-等微粒，已知N为7 号元素，则下列有关说法正确的是（）
A﹒Ｎ5-是一种单质B﹒１个N5- 带一个单位的正电荷
C﹒１个N5-共含有35 个质子D﹒１个N5-中共含有35 个电子
2﹒（宁波-6)我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器
的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以
强电流时，舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电
器工作原理一致的是（）
3﹒（宁波-8)下图是某化学反应的微观示意图。
下列说法中错误的是（）
A．甲是最简单的有机物
B．反应前后原子种类没有发生改变
C．反应生成的丙和丁的分子个数比为1:2
D．一个甲分子是由两个氧分子和一个碳原子构成
4﹒（宁波-13)如图是正常家庭电路的一部分。
下列说法正确的是
（）
A．导线B与大地之间的电压为220V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
5﹒(温州-6)茶叶中含有茶氨酸（C7H4O3N2），茶氨酸中各元素质量分数如。

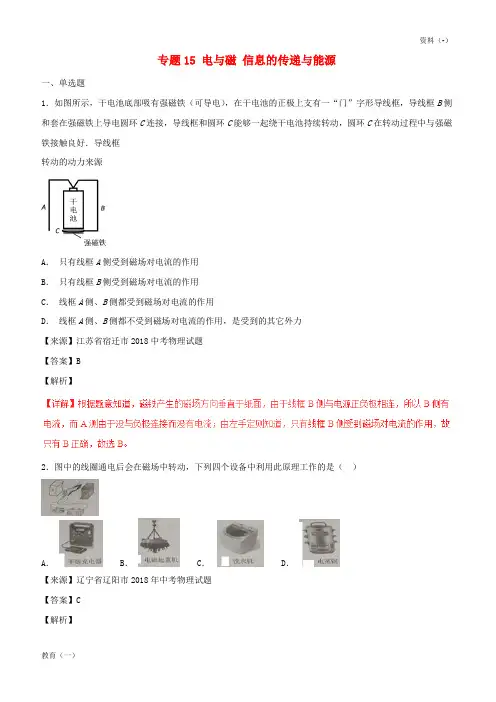

专题15 电与磁信息的传递与能源一、单选题1．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框转动的动力来源A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力【来源】江苏省宿迁市2018中考物理试题【答案】B【解析】2．图中的线圈通电后会在磁场中转动，下列四个设备中利用此原理工作的是（）A． B． C． D．【来源】辽宁省辽阳市2018年中考物理试题【答案】C【解析】【点睛】本题考查的是磁场对通电导体有作用力，注意区分电动机是将电能转化为机械能的机械，它在工作时要消耗电能，发电机是将机械能转化为电能，它在工作时产生电能。
3．下列对应关系正确的是（）A．沈括——发现电流周围存在磁场B．奥斯特——发现地理两极和地磁场两极不重合C．托里拆利——测出大气压强值D．安培——发现电磁感应现象【来源】贵州省铜仁市2018年中考物理试题【答案】C【解析】【分析】根据学过物理学史，记住一些物理学家及他们的贡献，可逐一对题干中的描述做出判断。
【详解】A、沈括最早发现了磁偏角，故A错误；B、丹麦物理学家奥斯特最早发现了电流周围存在磁场，故B错误；C、托里拆利最早测出大气压强值，故C正确；D、安培最早发现了安培定则，故D错误。
故选C。
【点睛】本题考查了物理学史方面的知识，学习物理学史不仅能丰富我们的知识，还能激发我们学习物理的兴趣，关键是平时要注意物理学历史知识的学习与积累。
4．下列图示展示了我国劳动人民的智慧成果，对其中涉及的物理知识.下列说法错误的是A．司南是最早利用地磁场指示方向的装置B．人站在天坛的回音壁前说话，声音经过多次反射，可以在围墙的任何位置听到C．碾谷物的石磨选用厚重的石材，是为了减小石磨对谷物的压强D．从两心壶的壶嘴能分别倒出两种不同的液体是利用了大气压【来源】贵州省毕节市2018年中考物理试题【答案】C【解析】【点睛】本题考查的是古代劳动人民发明的几种装置，即司南、回音壁、石磨和两心壶等，考查了物理知识在生活中的应用，体现了古代劳动人民的智慧。

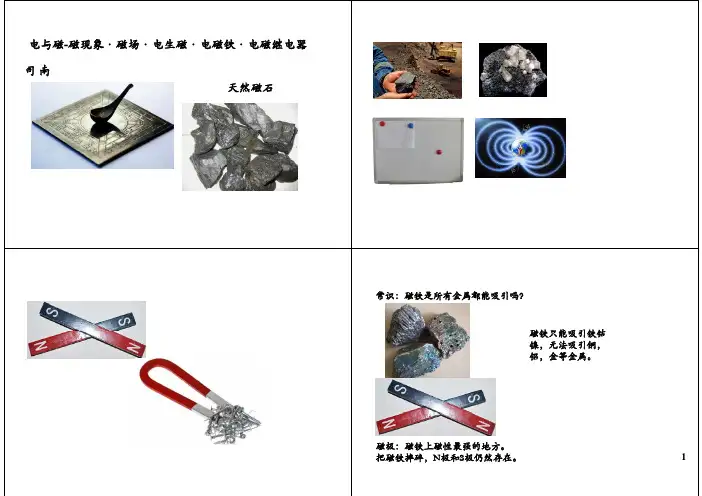

常识：磁铁是所有金属都能吸引吗？磁极：磁铁上磁性最强的地方。
1、磁体周围存在磁场。
2、由于磁场的作用，才导致磁铁能够吸引铁钴镍。
由磁场的作用才导致磁铁能够吸引铁钴镍
3、磁场是客观存在的，是一种物质。
电生磁：奥斯特实验
地磁场1、通电导体存在磁场。
例题3：
将重力均为G的两磁环A、B套在光滑的塑料架上，磁环A“悬浮”在空中，如图所示，设A、B两环所受的支持力分别为F A、F B，则（）
A F=G F=G
B F=G F
A．F A=G、F B=GB．F A=G、F B=2G
C．F A=2G、F B=2G
D．F=2G、F=G
A B 用磁铁吸引光滑水平桌上的铁钉铁钉受到吸引没用磁铁吸引光滑水平桌面上的铁钉，铁钉受到吸引而没有与磁铁接触，处于静止状态，如图所示．则磁铁对铁钉作用力的方向是（）
A．向右上方
B．向左上方
C．竖直向上
D．竖直向下。

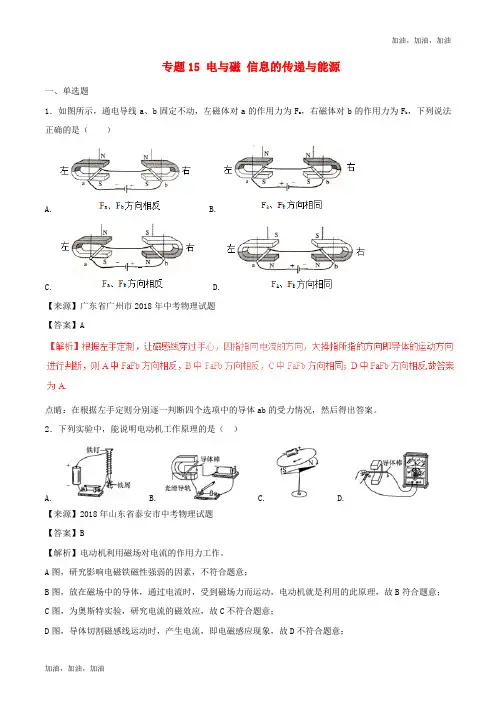

专题15 电与磁信息的传递与能源一、单选题1．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【来源】广东省广州市2018年中考物理试题【答案】A点睛：在根据左手定则分别逐一判断四个选项中的导体ab的受力情况，然后得出答案。
2．下列实验中，能说明电动机工作原理的是（）A. B. C. D.【来源】2018年山东省泰安市中考物理试题【答案】B【解析】电动机利用磁场对电流的作用力工作。
A图，研究影响电磁铁磁性强弱的因素，不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，故B符合题意；C图，为奥斯特实验，研究电流的磁效应，故C不符合题意；D图，导体切割磁感线运动时，产生电流，即电磁感应现象，故D不符合题意；故选B。
点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。
3．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【来源】山东省临沂市2018年中考物理试题【答案】B【点睛】该题考查了安培定则的应用、磁极间的作用规律的应用等知识点，是一道综合题。
4．如图所示中是探究发电机原理的是（）A. B. C. D.【来源】山东省临沂市2018年中考物理试题【答案】A【解析】分析：发电机的工作原理是电磁感应现象，分析清楚图示实验原理，然后答题。
要解决此题，需要掌握发电机和电动机的制作原理。
知道发电机是根据电磁感应现象制成的，将机械能转化为电能。
解答：发电机的工作原理是电磁感应现象；A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，故A正确；B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，故B错误；C、图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，故C错误；D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，故D错误。
2018年中考物理真题分项版解析汇编专题15 电与磁信息的传递与能源一、多选题1．如图是某同学设计的汽车启动电路。
旋转钥匙接通a、b间电路，电动机M启动下列说法正确的是（）A. F端为螺线管的N极B. R的滑片左移时螺线管磁性减弱C. 电动机启动说明螺线管产生磁性D. 螺线管两端电压小于电动机两端电压【来源】山东省潍坊市2018年中考物理试题【答案】CD2．如图所示，线圈转动过程中，下列说法正确的是（）A. 线圈的机械能转化为电能B. 通过灯泡的电流方向不变C. 通过灯泡的电流大小发生变化D. 线圈中产生电流的原理是电流磁效应【来源】山东省潍坊市2018年中考物理试题【答案】AC【解析】由图知道，所示的是发电机的原理，利用电磁感应现象产生电流，故D错误；当发电机的线圈在转动时，会消耗机械能，产生电能，即将机械能转化为电能，故A正确；又因为在转动过程中，线圈切割磁感线的方向不断变化同，所以感应电流的方向是变化的，故B错误；线圈在转动过程中，切割磁感线的速度不同，所以，感应电流的大小是变化的， C正确，故选AC。
3．某同学在家庭实验室里，将甲、乙图中的装置连接成了如图所示的通路，其中两个相同的铜线圈处于磁场中。
用外力使甲图中的线圈在磁场中摆动，下列说法正确的是（）A. 乙图中的线圈有电流通过，也会随着运动起来B. 乙图类似于发电机，其原理是电磁感应C. 甲图类似于电动机，其原理是磁场对电流有力的作用D. 甲图中的线圈在运动过程中将机械能转化为电能【来源】四川省泸州市2018年中考物理试题【答案】AD点睛：电动机的制作原理是通电导体在磁场中受力，发电机的原理是电磁感应，电动机工作时消耗电能，得到机械能；发电机工作时将机械能转化为电能。
二、单选题4．如图所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置A的工作原理是（）A. 通电线圈周围存在磁场B. 电磁感应C. 通电线圈能在磁场中转动D. 磁极间相互作用【来源】浙江省温州市2018年中考物理试题【答案】B【解析】解：由题意可知是装置A的工作原理是利用电磁感应现象的原理工作的，故B正确ACD错误。
浙教版初中科学2018年中考真题分类汇编常见的化合物、有机物、物质的转化一、选择题1.（2018 台州）某固体由Ba2+、Cu2+、Na+、Cl-、CO32-、SO42-中的几种离子构成,取一定质量的该固体样品,进行如下实验:①将固体溶于水得无色透明溶液,加入足量BaCl2溶液，过滤后得到5克白色沉淀。
②在沉淀中加入过量稀硝酸,仍有3克白色沉淀。
③在滤液中滴加AgNO3溶液,产生白色沉淀。
则该固体中一定含有（）A. Na+、CO32-、SO42-B. Cu2+、CO32-、SO42-C. Cl-、CO32-、SO42-D. Na+、Ba2+、Cl-【答案】A【考点】离子的鉴别；【解析】含Cu2+的溶液是蓝色，将固体溶于水得无色透明溶液，说明溶液中无Cu2+，加入足量BaCl2溶液，过滤后得到5克白色沉淀，在沉淀中加入过量稀硝酸,仍有3克白色沉淀，说明固体中含有CO32-、SO42-。
因为碳酸钡、硫酸钡是白色沉淀，将固体溶于水得无色透明溶液，所以固体中无Ba2+，固体中无Ba2+、Cu2+，则一定含有阳离子Na+。
因为加入BaCl2溶液时引入了Cl-，所以在滤液中滴加AgNO3溶液，产生白色沉淀，不能说明固体中一定含有Cl-，因此一定含有的离子是Na+、CO 32-、SO42，故A正确；2.（2018 嘉兴）某同学在学习了金属及其化合物之间的转化规律后,绘制了可以通过一步反应制取MgSO4的思维导图,其中所选用的物质错误的是（）A. ①——MgB. ②——MgCl2C. ③——H2SO4D. ④——Mg(OH)2【答案】B【考点】物质的转化；酸碱盐的性质；【解析】A、镁和硫酸铜（或其它比镁的活动性弱的金属的可溶性硫酸盐）反应生成硫酸镁和铜，故A正确；B、碱和盐反应生成新的碱和新的盐，碱和MgCl2生成的是氢氧化镁沉淀，故B错误；C、氧化镁和硫酸反应生成硫酸镁和水，故C正确；D、硫酸和氢氧化镁反应生成硫酸镁和水，故D正确；3.（2018 湖州）现有4种试剂：①紫色石蕊试液；②稀硫酸；③碳酸钾溶液；④氯化钡溶液。

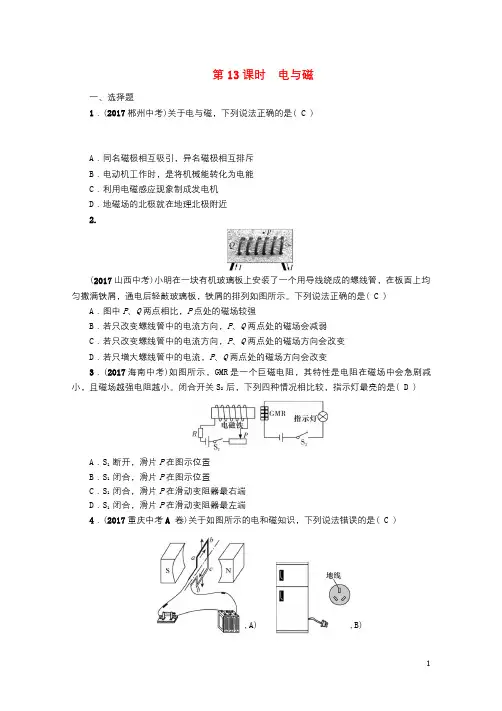

第13课时电与磁一、选择题1．(2017郴州中考)关于电与磁，下列说法正确的是( C )A．同名磁极相互吸引，异名磁极相互排斥B．电动机工作时，是将机械能转化为电能C．利用电磁感应现象制成发电机D．地磁场的北极就在地理北极附近2.(2017山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。
下列说法正确的是( C ) A．图中P、Q两点相比，P点处的磁场较强B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变3．(2017海南中考)如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小。
闭合开关S2后，下列四种情况相比较，指示灯最亮的是( D )A．S1断开，滑片P在图示位置B．S1闭合，滑片P在图示位置C．S1闭合，滑片P在滑动变阻器最右端D．S1闭合，滑片P在滑动变阻器最左端4．(2017重庆中考A卷)关于如图所示的电和磁知识，下列说法错误的是( C ),A),B),C),D) A．电动机是利用了通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全隐患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的5．(2017长沙中考)小天利用手中的条形磁体做了一下小实验，其中结论正确的是( A ) A．条形磁体能够吸引小铁钉B．同名磁极相互吸引C．将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D．条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相互作用了6．(2017盐城中考)如图所示，导体棒ab向右运动。
下列操作能使导体棒向左运动的是( A )A．调换磁极B．取走一节干电池C．将导体棒a、b端对调D．向左移动滑动变阻器滑片7.(2017扬州中考)如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。
浙教版初中科学2018年中考真题分类汇编：电与磁一选择题1.（2018 嘉兴）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。
则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D【答案】A【考点】滑动变阻器；【解析】A、由图可知，该电路是串联电路，M接A，N接D时，滑片向左移动时，靠近下端接线柱，接入的电阻减小，电路的电流增大，灯泡会变亮；故A正确；B、由图可知，该电路是串联电路，M接B，N接C滑片向左移动时，远离下端接线柱，接入的电阻增大，电路的电流减小，灯泡会变暗；故B错误；C、由图可知，该电路是串联电路，M接A，N接B时滑动变阻器成为定值电阻，移动滑片没有任何影响，电路的电流不变，灯泡亮度不变；故C错误；D、由图可知，该电路是串联电路，M接C，N时滑动变阻器没有接入电路，滑片移动时对电路无任何影响，灯泡不变；故D错误；2.（2018 台州）某同学利用如图甲所示的电路进行实R，得验，电源电压恒为3V，更换5个定值电阻X到如图乙所示的图像，以下有关叙述正确的是（）A.该同学研究的是电流与电压的关系B.实验中电压表的示数保持不变C.滑动变阻器阻值变化为1欧~5欧R从5欧换成10欧后，应将滑片P向左移D.将X【答案】C；【考点】欧姆定律；【解析】A、由乙图可知，该实验的不变的是电压，电阻和电流是变化的；而研究电流与电压的关系要保证电阻不变；故A 错误；B 、由乙图可知，当I=时，U=；V 5.25A 5.0IR =Ω⨯=所以电压表示数为；故B 错误；C 、该电路中定值电阻的电压恒为，则滑动变阻器上的电压恒为；所以由乙图可知，当I=时，；Ω===1A 5.0V 5.0I U R 当I=时，；Ω===5A1.0V 5.0I U R 故C 正确； D 、串联电路也叫分压电压，电压与电阻成正比；而X R 变大，则其分担的电压也会变大，为了保证电压不变，所以滑动变阻器的接入阻值要增大，滑片要向右移动；故D 错误；3.（2018 湖州）下列4个实验所揭示的原理能直接推动发电机发明的是（ ）【答案】B【考点】电动机、发电机的原理；电磁铁；奥斯特现象；【解析】A 、图A 是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动，把电能转化为机械能，故A 不符合题意；B 、图B 闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这是电磁感应现象，据此可以制成发电机，故B 符合题意；C 、图C 是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C 不符合题意；D 、图D 是研究电磁铁的磁性强弱与电流大小关系的实验，从实验现象可以得出结论：电流越大电磁铁磁性越强，故D 不符合题意。
4.（2018 金华）下列关于家庭电路及安全用电的说法正确的是（ ）A ．只要人体接触火线都会发生触电亊故B ．低于36伏的电压对人体一定是安全的C ．测电笔可用于检测物体带正电还是带负电D ．使用三脚插头是为防止触电而采取的安全措施【答案】D【考点】家庭电路；【解析】A 、发生触电事故的条件是：形成回路，且电压高于人体安全电压；故A 错误；B 、人体的安全电压是不高于36V ，这个电压是指不会发生触电事故，但人体还是有影响的；故B错误；C、测电笔是测火线和零线的，无法测带电体是正电还是负电；故C错误；D、三脚插头的接地线可以把用电器周围的静电荷导入大地，这样就不会发生触电了；故D正确；5.（2018 宁波）我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）【答案】C【考点】电流磁效应、磁场对通电导体有力的作用、电磁感应；【解析】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电铃是利用电磁继电器来工作的，故A不符合题意；B、发电机的工作原理是电磁感应现象，故B不符合题意；C、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故C符合题意；D、电磁起重机是利用电磁铁工作的，故D不符合题意。
6.（2018 宁波）如图是正常家庭电路的一部分。
下列说法正确的是（）A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电【答案】C【考点】家用电器的连接方法和三孔插座的连接方法；测电笔的使用；家庭电路连接规则；【解答】由图知，开关接在导线A上，所以A是火线，B是零线，A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A 错误；B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故B错误；C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确；D、由图可知，开关S断开时，虽然灯泡不发光，但火线没有被切断，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
7.（2018 衢州）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。
下列电路设计符合要求的是（）A．B．C．D．【答案】B【考点】电路类型；【解析】特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），都可以单独打开门锁，说明三个开关组成了三条支路，且互不影响；只有图B三个开关各自组成了三条支路；8.（2018 绍兴）下列有关家庭电路的说法正确的是（）A．家庭电路中的插座应与用电器串联B．家庭电路的电压对于人体是安全的C．侧电笔可以辨别零线与地线D．电能表用来测量用户消耗的电能【答案】D【考点】家庭电路；电路常识性知识点；【解析】A、家庭电路中的各用电器都是并联的；故A错误；B、家庭电路的电压是220V远超过人体的安全电压不超过36V；故B错误；C、测电笔只可以辨别火线和零线，无法分辨地线；故C错误；D、电能表安装在进户火线上，用来测量用户消耗多少电能；故D正确；9.（2018 绍兴）汤姆生在研究阴极射线时发现了电子．如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流．则通过这束电子流的运动方向推断电流及周围的磁场方向是（）A．B．C．D．【答案】A【考点】安培定则；【解析】由图可知，电子流竖直向上移动，则形成的电流方向，竖直向下；根据安培定则的应用可知，拇指指向电流方向，则四指弯向磁场方向：自右向左；故A符合；10.（2018 温州）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（）A．B．C．D．【答案】B【考点】电路连接；【解析】由电路图可知，该电路是串联电路；A D、由实物图可知，两个实物图中电源均被短路；故AD错误；B、两个电池串联时，要正极与负极相连，所以要铜片与锌片相连接，对于小灯泡来说要一正一负来连接；故B正确；C、铜片与铜片相连接，是正极相接，且电灯泡接在两个负极上；故C错误；11.（2018 温州）如图所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光。
装置A的工作原理是（）A．通电线圈周围存在磁场 B．电磁感应 C．通电线圈能在磁场中转动 D．磁极间相互作用【答案】B【考点】电磁感应；电动机；【解析】A、通电线圈周围存在磁场是电磁铁的应用，而该模型中没有电磁铁；故A错误；B、风吹动风扇时，风扇转动导致小灯泡发光，所以是发电机原理，即电磁感应；故B正确；C、该模型中没有电流通过，风扇转起来以后才有电流的；故C错误；D、该模型中只有一个磁铁，而磁极间的相互作用至少要两个磁铁；故D错误；二填空题12.（2018 嘉兴）如图是一个温度自动报警器的工作原电路图，当控制电路中有电流通过时，电磁铁左端为_______极。
使用中发现，当温度达到设定值时，电铃没有报器。
经检查，各元件完好、电路连接无误。
则可能是为______________（任写一种），导致工作电路没有接通。
第12题第13题【答案】S（或南）；控制电路电源电压太小；【考点】电磁铁；【解析】（1）由安培定则可知，电磁铁左端为S极；（2）报警器没有报警而电路没有任何问题，则是电磁铁的磁性太弱了；而电磁铁的磁性强弱与电流强度、线圈匝数有关；13.（2018 台州）将表面有金属镀层的磁铁吸吸在干电池的负极，将一根硬铜线折成导线框abcd搭在干电池的正极合磁铁上（如图），导线框abcd就会以干电池为轴转动起来。
（1）图中4条弧线为磁感线，请在答题纸上标出它们的方向。
（2）如果将磁铁的N、S极对调，导线框将_________.（3）通电时间稍长，干电池会明显发热，原因是______________________.【答案】（1）；（2）反转；（3）干电池短路；【考点】磁感线；电动机；【解析】（1）磁感线是从N极出发回到S极；（2）通电导体受到力的方向与电流的方向、磁场的方向有关；单一改变一个量时力的方向与原方向相反；所以如果只改变磁极方向，导体受到的力是反方向的，会反转；（3）干电池明显发热，说明电流的热效应过大，则电流过大，而电池中的电流过大则是短路；14.（2018 金华）小科在实验室发现一枚钢针，为能快速利用小磁针判断：①钢针是否有磁性，②若有磁性则磁极如何分布，小科画出思维导图，请补充完整：【答案】相互排斥；钢针没有磁性；【考点】磁极间的相互作用及磁性的判断；【解析】（1）钢针有磁性且a端为N极，同名磁极相排斥；（2）靠近a端且a端相互吸引，磁针可能有磁性且靠近a端的为S极，也可能无磁性，因为磁铁能够吸引钢针；继续实验将a端靠近S极依然吸引，说明钢针无此行；15.（2018 金华）用如图所示的电路图研究“电流与电阻的关系”．电流表量程为“0～0．6A”，电压表量程为“0～3V”，滑动变阻器的规格为“50Ω 1A”，电源电压3伏恒定不变。
在AB间分别接入阻值不同的电阻R，移动滑动变阻器的滑片，使电压表示数保持2伏不变，读出电流表示数并记录。
（1）分析表中数据，可得出的实验结论是_____________________。
实验组次123电阻Ｒ/欧51020电流I/安→（1）→钢针有磁性，a端为N极a端靠近N极→相互吸引→（2） .→相互吸引→a端靠近S极→相互排斥→钢针有磁性，a端为S极（2）为了使实验结论更可靠，控制AB 间电压2伏不变，再多测几组数据，AB 间允许接入电阻R的取值范围是_______欧。
