【物理】电与磁中考试题分类汇编经典

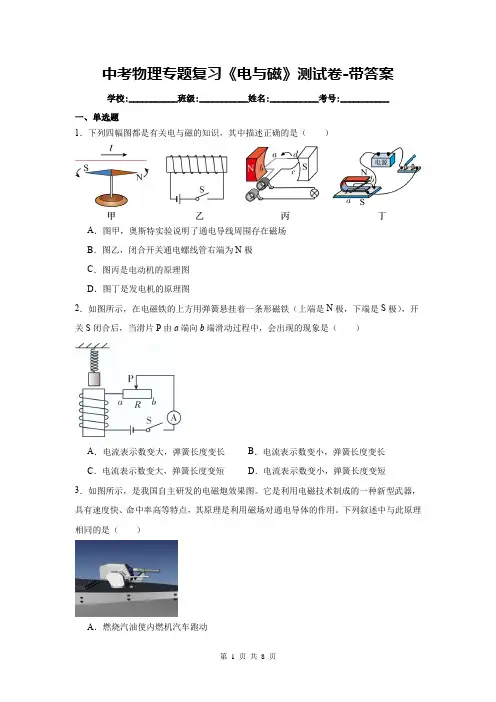

中考物理专题复习《电与磁》测试卷-带答案学校:___________班级:___________姓名:___________考号:___________一、单选题1．下列四幅图都是有关电与磁的知识，其中描述正确的是（）A．图甲，奥斯特实验说明了通电导线周围存在磁场B．图乙，闭合开关通电螺线管右端为N极C．图丙是电动机的原理图D．图丁是发电机的原理图2．如图所示，在电磁铁的上方用弹簧悬挂着一条形磁铁（上端是N极，下端是S极），开关S闭合后，当滑片P由a端向b端滑动过程中，会出现的现象是（）A．电流表示数变大，弹簧长度变长B．电流表示数变小，弹簧长度变长C．电流表示数变大，弹簧长度变短D．电流表示数变小，弹簧长度变短3．如图所示，是我国自主研发的电磁炮效果图。

它是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点，其原理是利用磁场对通电导体的作用。

下列叙述中与此原理相同的是（）A．燃烧汽油使内燃机汽车跑动B．电动机接通电源后会转动起来C．奥斯特发现通电导线能使小磁针偏转D．工厂使用大型电磁铁完成物品运输任务4．小红在学习了磁现象的相关知识后，将磁化后的钢针固定在浮于水面的树叶上，制成了一个“树叶指南针”（如图）。

她多次轻轻拨动树叶，使树叶在水面旋转，静止后树叶尖端总是指向南方。

下列说法中正确的是（）A．树叶尖端是该指南针的N 极B．该指南针外部的磁感线都是从树叶尖端出发，回到树叶末端的C．用另一个磁体的S极靠近树叶尖端将会相互排斥D．该指南针能够吸引铁、铜、铝等物质5．我国航母上将采用电磁弹射器装置，其原理如下：弹射器处于强磁场中，当其内部的导体通入强电流时，立即产生强大的推力，使舰载机加速起飞．如图，下列四个实验中与电磁弹射器工作原理一致的是A．B．C．D．6．磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近水雷时，就会引起水雷的爆炸，这是因为（）A．电磁感应现象B．磁极间的相互作用规律C．电荷间的相互作用规律D．磁场对电流的作用7．对下列四幅图解释正确的是（）A．图甲中水平放置的指南针受地磁场影响，指针N极总是指向地理北方B．图乙中用磁感线描述磁场，磁感线是真实存在的C．图丙为电动机工作原理图D．图丁说明了电磁铁磁性强弱与电流大小有关8．如图为一款无线充电式悬浮UFO音箱。

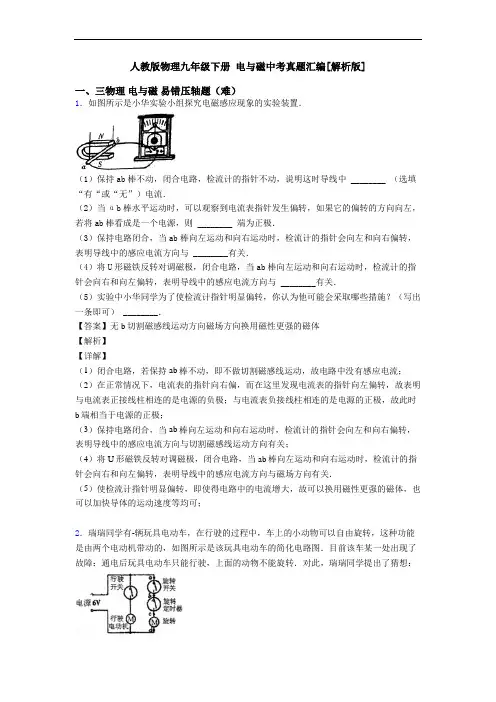

人教版物理九年级下册电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；2．瑞瑞同学有-辆玩具电动车，在行驶的过程中，车上的小动物可以自由旋转，这种功能是由两个电动机带动的，如图所示是该玩具电动车的简化电路图．目前该车某一处出现了故障：通电后玩具电动车只能行驶，上面的动物不能旋转．对此，瑞瑞同学提出了猜想：[猜想与假设](1)可能是旋转开关有故障；(2)可能是旋转定时器有故障；(3)可能是________有故障．瑞瑞同学利用一只电压表来判断故障的位置．[进行实验]（1）将玩具电动车装上四只新干电池，闭合旋转开关和旋转定时器；（2）将电压表一端接在d点不动，另一端依次接在a点、b点和c点，观察电压表示数． [分析与论证]（1）如果另一端接在点时电压表有示数，接在点时无示数，说明旋转开关________（选填“断路”、“短路”或“正常”）；（2）如果另一端分别接在、点时，电压表都有示数，然后改接到点，发现电压表仍然有示数，且，说明________和________正常，________有故障．[交流评估]瑞瑞将他的检修方法与小明和小华进行了交流．（1）小明说，在[进行实验]的第（2）步，只用一根导线连接、，就可以判断旋转电动机是否断路，方法是：如果旋转电动机________，就表明它是好的．（2）小华说，在[进行实验]的（2）第步，也可以用电流表检测旋转开关和旋转定时器是否损坏，方法是：将电流表接、，如果旋转电动机仍不转，表明旋转开关可能是________（好的/坏的）；再将电流表接、，判断旋转定时器的好坏；但绝对不能将电流表接到、之间，否则有可能________．【答案】旋转电动机断路旋转开关旋转定时器旋转电动机转动好的短路【解析】【分析】（1）由题知，通电后玩具电动车只能行驶，而上面的动物不能旋转，说明行驶电动机所在的支路没有问题，问题在旋转电动机所在的支路。

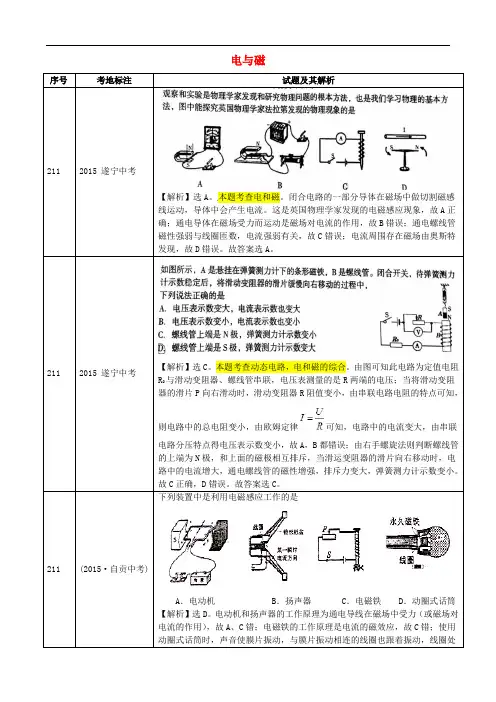

电与磁序号考地标注试题及其解析211 2015 遂宁中考【解析】选A。

本题考查电和磁。

闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生电流。

这是英国物理学家发现的电磁感应现象，故A正确；通电导体在磁场受力而运动是磁场对电流的作用，故B错误；通电螺线管磁性强弱与线圈匝数，电流强弱有关，故C错误；电流周围存在磁场由奥斯特发现，故D错误。

故答案选A。

211 2015 遂宁中考【解析】选C。

本题考查动态电路，电和磁的综合。

由图可知此电路为定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，由串联电路分压特点得电压表示数变小，故A，B都错误；由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，当滑运变阻器的滑片向右移动时，电路中的电流增大，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故C正确，D错误。

故答案选C。

211 (2015·自贡中考)下列装置中是利用电磁感应工作的是A．电动机 B．扬声器 C．电磁铁 D．动圈式话筒【解析】选D。

电动机和扬声器的工作原理为通电导线在磁场中受力（或磁场对电流的作用），故A、C错；电磁铁的工作原理是电流的磁效应，故C错；使用动圈式话筒时，声音使膜片振动，与膜片振动相连的线圈也跟着振动，线圈处在永久磁体的磁场中，振动使线圈做切割磁感线运动，从而产生随声音变化的电流，所以动圈式话筒的工作原理是电磁感应。

211 (2015·荆门中考)23.(2015·荆门中考)【解析】选B。

本题考查电磁铁的性质。

弹簧测力计的示数增大，说明电磁铁与条形磁体相互吸引，故电磁铁的C端为N极；又根据右手螺旋定则可以判断：a端是电源的负极，故B是正确的。

滑动变阻器的滑片向右滑动时，连入电路的电阻增大，电路中的电流减小，电磁铁对条形磁体的吸引力减小，所以弹簧测力计的示数减小，故C是错误的。

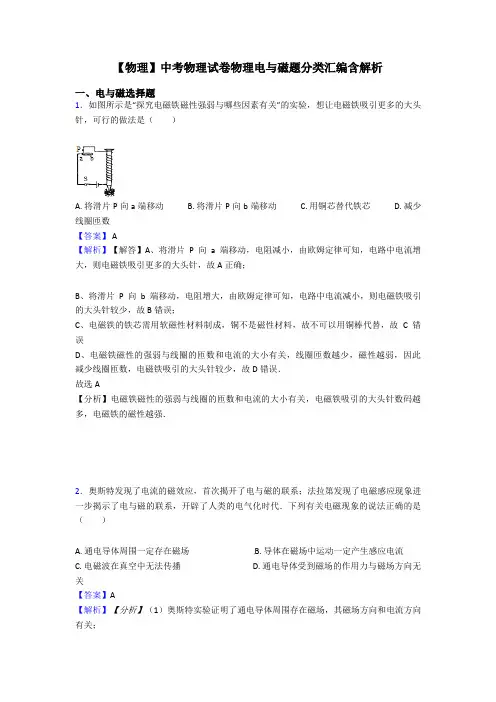

【物理】中考物理试卷物理电与磁题分类汇编含解析一、电与磁选择题1．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关；同时要掌握串联电路中的电流特点，知道串联电路中电流相等．掌握转化法在此实验中的应用．4．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．5．下列对有关物理学家及其所做的实验表述不正确的是（）A. 托里拆利实验精确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系【答案】 C【解析】【解答】解：A、1643年，意大利科学家托里拆利实验第一次精确地测出大气压的数值，p0=1.013×105Pa，故A正确；B、奥斯特发现了通电导体周围存在磁场，即电流的磁效应，是第一个发现电现象与磁现象之间有联系的人，故B正确；C、法拉第通过实验研究了电磁感应现象，从而使人类进入了电气化时代，故C不正确；D、在大量实验的基础上，英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系，即发现了焦耳定律，故D正确．故选：C．【分析】（1）世界上第一个准确测出大气压数值的科学家是托里拆利；（2）奥斯特发现了电流的磁效应；（3）法拉第发现了电磁感应现象；（4）英国物理学家焦耳通过一系列实验发现了焦耳定律．本题考查我们对一些重要的科学家及其贡献的了解和掌握，属于物理学常识，平时要注意物理学常识知识的积累．6．一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A. ①和③B. ②和④C. ①和④D. ②和③【答案】D【解析】【解答】解：①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故D正确．故选D．【分析】（1）根据安培定则判断通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关．7．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．8．下列关于磁现象说法中正确的是（）A. 磁感线越密集的地方磁场越弱B. 发电机是利用电磁感应原理工作的C. 地磁场的N极在地球的北极附近D. 电磁铁磁性的强弱不能通过调节电流的大小来控制【答案】B【解析】【解答】解：A、磁场中的磁感线密集的地方说明该处磁场强，磁感线稀疏的地方磁场弱，故A错误；B、发电机即通过线圈在磁场中做切割磁感线的运动，此时电路中会产生电流，是电磁感应现象，故B正确；C、地磁N极在地理南极附近，地磁S极在地理北极附近．故C错误；D、电磁铁的磁性与线圈匝数和电流大小有关，所以电磁铁的磁性强弱可以通过改变电流大小来控制，故D错误．故选B．【分析】（1）在磁场中磁感线的疏密来表示磁场的强弱．（2）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，其前提条件是施加运动，结果是产生电流．（3）地球本身是一个巨大的磁体，地磁两极和地理两极不重合．（4）电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关．9．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【答案】 A【解析】【解答】A、B通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，A符合题意，B不符合题意；C、通电导线a、b所处的磁场方向相反，且电流方向相反，其受力方向相同，C不符合题意；D、通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，D不符合题意。

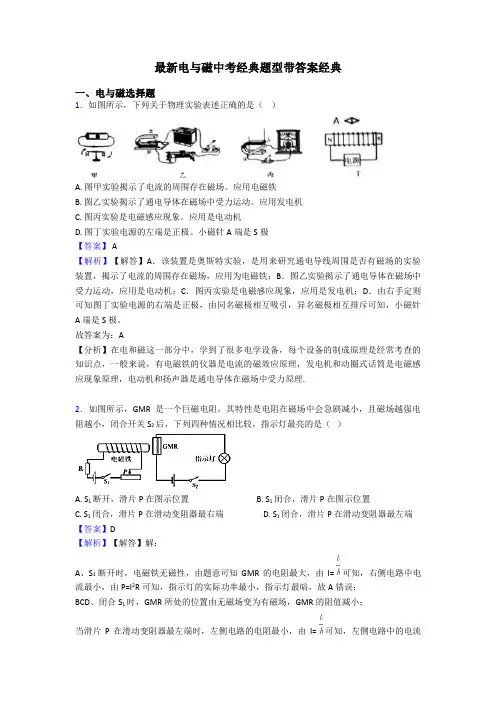

最新电与磁中考经典题型带答案经典一、电与磁选择题1．如图所示，下列关于物理实验表述正确的是（）A. 图甲实验揭示了电流的周围存在磁场。

应用电磁铁B. 图乙实验揭示了通电导体在磁场中受力运动。

应用发电机C. 图丙实验是电磁感应现象。

应用是电动机D. 图丁实验电源的左端是正极。

小磁针A端是S极【答案】 A【解析】【解答】A．该装置是奥斯特实验，是用来研究通电导线周围是否有磁场的实验装置，揭示了电流的周围存在磁场，应用为电磁铁；B．图乙实验揭示了通电导体在磁场中受力运动，应用是电动机；C．图丙实验是电磁感应现象，应用是发电机；D．由右手定则可知图丁实验电源的右端是正极，由同名磁极相互吸引，异名磁极相互排斥可知，小磁针A端是S极。

故答案为：A【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点，一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．4．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

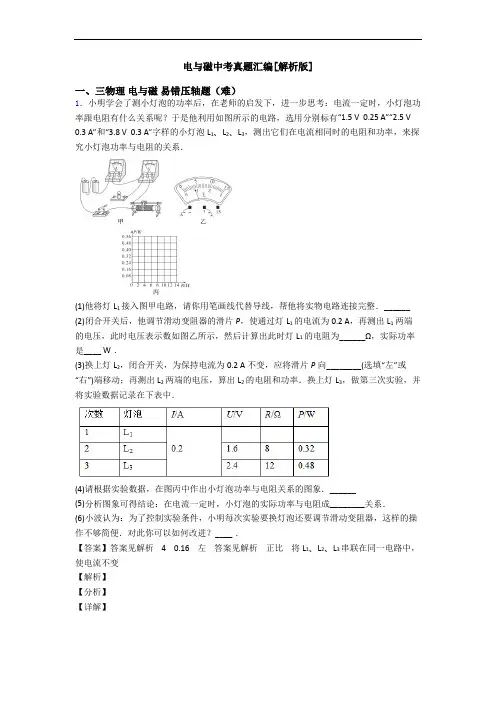

电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．课堂上，老师做了如图甲所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来。

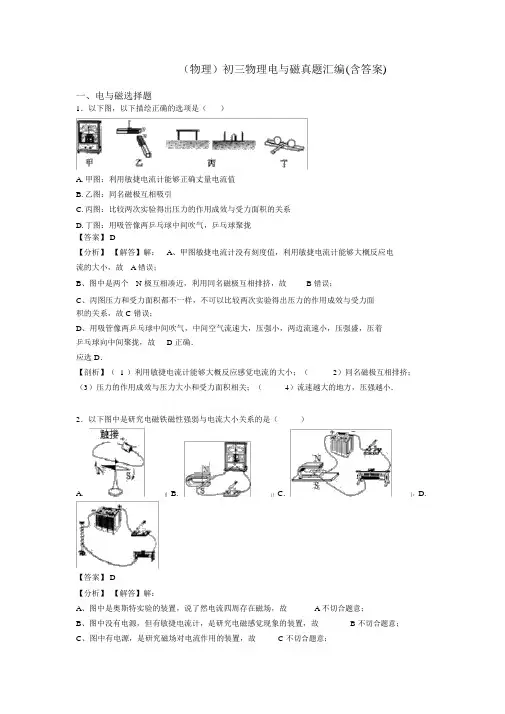

（物理）初三物理电与磁真题汇编(含答案)一、电与磁选择题1．以下图，以下描绘正确的选项是（）A.甲图：利用敏捷电流计能够正确丈量电流值B.乙图：同名磁极互相吸引C.丙图：比较两次实验得出压力的作用成效与受力面积的关系D.丁图：用吸管像两乒乓球中间吹气，乒乓球聚拢【答案】 D【分析】【解答】解：A、甲图敏捷电流计没有刻度值，利用敏捷电流计能够大概反应电流的大小，故 A 错误；B、图中是两个N 极互相凑近，利用同名磁极互相排挤，故 B 错误；C、丙图压力和受力面积都不一样，不可以比较两次实验得出压力的作用成效与受力面积的关系，故 C 错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强盛，压着乒乓球向中间聚拢，故 D 正确．应选 D．【剖析】（ 1 ）利用敏捷电流计能够大概反应感觉电流的大小；（2）同名磁极互相排挤；（3）压力的作用成效与压力大小和受力面积相关；（4）流速越大的地方，压强越小．2．以下图中是研究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】 D【分析】【解答】解：A、图中是奥斯特实验的装置，说了然电流四周存在磁场，故 A 不切合题意；B、图中没有电源，但有敏捷电流计，是研究电磁感觉现象的装置，故 B 不切合题意；C、图中有电源，是研究磁场对电流作用的装置，故 C 不切合题意；D、图中电磁铁和滑动变阻器串连，经过调理滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故 D 切合题意．应选 D．【剖析】（ 1 ）通电导线四周存在磁场，称为电流的磁效应；（ 2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感觉电流，这类现象叫做电磁感觉，发电机就是利用这个原理制成的；（ 3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（ 4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、相关铁芯相关．3．以下对电磁实验现象相应的解说正确的选项是（）A. 甲图中，闭合开关，小磁针的N 极向左偏转B.乙图中，线圈匝数多的电磁铁，磁性强C.丙图中，该装置用来研究电磁感觉现象D.丁图中，磁铁放在水平面上，导体 ab 竖直向上运动，电流表指针必定会偏转【答案】 B【分析】【解答】 A.甲图中，线圈上电流从上到下，依据安培定章可知，螺线管的右端是N 极，左端是S 极；依据“同名磁极互相排挤”可知，小磁针的N 极向右偏转，故 A 错误；B.乙图中，两个电磁铁串连，那么它们的电流相等，线圈匝数多的吸引的铁钉多，说明磁性强，故 B 正确；C.丙图中，闭合开关，经过电流的金属棒在磁场中受力运动，故 C 错误；D.丁图中，导体 ab 竖直方向向上运动时，没有切割磁感线，所以不会有感觉电流产生，故D错误。

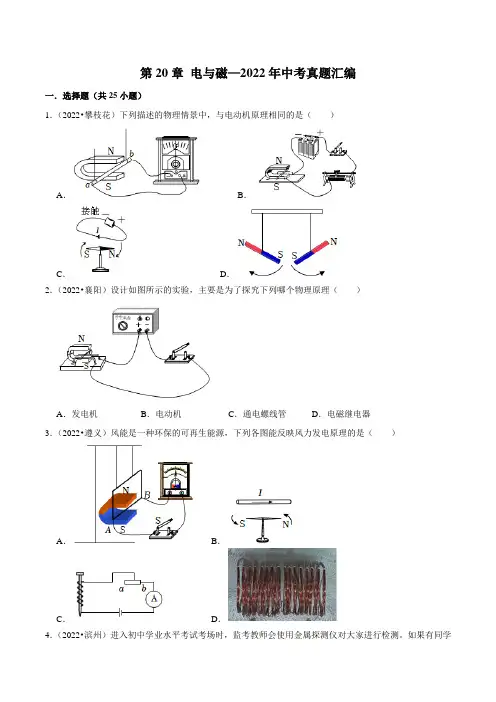

第20章电与磁—2022年中考真题汇编一．选择题（共25小题）1．（2022•攀枝花）下列描述的物理情景中，与电动机原理相同的是（）A．B．C．D．2．（2022•襄阳）设计如图所示的实验，主要是为了探究下列哪个物理原理（）A．发电机B．电动机C．通电螺线管D．电磁继电器3．（2022•遵义）风能是一种环保的可再生能源，下列各图能反映风力发电原理的是（）A．B．C．D．4．（2022•滨州）进入初中学业水平考试考场时，监考教师会使用金属探测仪对大家进行检测。

如果有同学携带金属制品，探测仪就会产生电流并报警。

下列四个实验能反映金属探测仪工作原理的是（）A．B．C．D．5．（2022•滨州）阅读短文判断问题：为了解释地球存在着磁场——地磁场，19世纪安培假设：地球的磁场是由绕过地心轴线的环形电流引起的。

①由于地球表面带有某种电荷，随地球一起自西向东转动时，形成环形电流，如图所示。

环形电流可以形象地类似于通电螺线管中的电流。

②环形电流的磁场也可以想象成类似于条形磁铁的磁场。

③若将地磁场的N极和S极相当于通电螺线管的两个磁极，则可以借助安培定则由两极的磁性判断环形电流的方向。

根据以上描述下列判断正确的是（）A．环形电流的方向是自西向东B．形成环形电流的电荷是正电荷C．形成环形电流的电荷，与用丝绸摩擦过的玻璃棒带的电荷相互吸引D．用实验室常用验电器能够检验出形成环形电流的电荷电性6．（2022•烟台）如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。

闭合开关S1、S2，下列说法正确的是（）A．电磁铁的右端为N极B．当滑片P向右滑动时，电磁铁磁性增强C．当滑片P向左滑动时，巨磁电阻的阻值增大D．当滑片P向左滑动时，指示灯变亮7．（2022•烟台）目前，新能源电动汽车被越来越多的家庭所喜欢，其核心部件是电动机。

如图所示能说明电动机工作原理的是（）A．B．C．D．8．（2022•菏泽）下列用电器的工作原理与发电机相同的是（）A．家用电水壶B．无线充电器C．小型电风扇D．舞台扬声器9．（2022•南通）风力发电路灯的核心部件是小型风力发电机，其工作原理是（）A．电磁感应B．电流的磁效应C．磁场对电流的作用D．磁极间的相互作用10．（2022•丹东）如图所示，风车可以带动发电机发电。

教学资料参考范本
【最新】2019-2020学年度全国中考物理100套试题分类汇编：
电与磁
撰写人：__________________
部门：__________________
时间：__________________
电与磁
一、选择题
（2013宁波）6．发电机是把机械能转化为电能的装置。

下列能作为发电机设计原理的装置是B
（2013台州）11.下图是《 科学》 教材中的几个实验，其中
图文描述不一致的是D
A.磁极间相互作用
B.铁棒被磁化
C.通电导体周围存在磁场
D.
磁场对通电导线的作用
14．（2分）（2013•永州）如图所示的探究实验装置中不能完成探究内容的是（ ）B
．
．
实验装置，下列情况可以产生电流的是（ ）C
A B C D
9．（2分）（2013•娄底）下列四幅图中能说明电动机工作原理的是．
．
A
B
图
6
C
D
（2013达州）10．下面是演示电磁学原理及其应用的示意图，以下说法正确的是（）D
A.利用甲实验的原理可制成丙装置
B.利用乙实验的原理可制成丁装置
C.丙装置可将内能转化为电能
D.丁装置可将机械能转化为电能
6．（3分）（2013•湘西州）陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是（ ）C
图1。

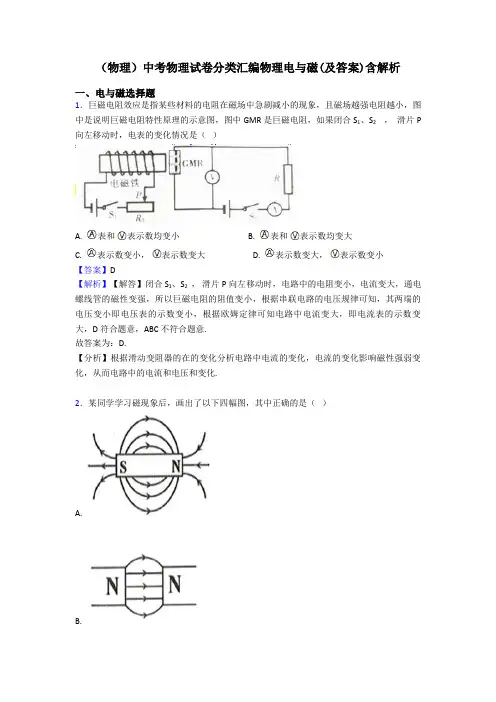

（物理）中考物理试卷分类汇编物理电与磁(及答案)含解析一、电与磁选择题1．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P 向左移动时，电表的变化情况是（）A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小，表示数变大D. 表示数变大，表示数变小【答案】D【解析】【解答】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，D符合题意，ABC不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.2．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

故答案为：C。

【分析】在磁体外部，磁感线的方向从N极指向S极.利用安培定则判断螺线管的磁极.3．如图所示的几个实验装置中，与动圈式话筒工作原理相同的是（）A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。

A项、B项都是电流的磁效应，C项是磁场对通电导线的作用力，D项是电磁感应实验，故答案为：D。

【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.4．如图所示的用电器中，利用电动机工作的是（）A. 电扇B. 电灯C. 电热水壶D. 电饭锅【答案】A【解析】【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故A正确；B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故B错误；CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD 错误．故选A．【分析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反映这个原理的即可．5．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】解：A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A正确；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B错误；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C错误；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D错误．故选A．【分析】若所探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．6．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可7．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

中考物理总复习《电与磁》专项测试题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电和磁，下列说法正确的是（）A．法拉第用实验表明通电导体周围存在磁场B．磁感线是由铁屑组成的C．磁场中某一点的磁场方向是由放在这一点的小磁针的N 极决定的D．指南针之所以能指示南北方向，是因为地球周围存在着磁场2．如图所示，电磁铁左侧的C是条形磁铁，右侧的D是软铁棒，A、B是电源的两极．下列判断中正确的是（）A．若A为电源正极，则C被排斥，D被吸引B．若A为电源正极，则C、D都被吸引C．若B为电源正极，则C被吸引，D被排斥D．若B为电源正极，则C、D都被排斥3．如图是汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警，图中气敏电阻R1阻值随CO浓度的增大而减小。

下列说法正确的是（）A．电铃应接在A和C之间B．当CO浓度升高，电磁铁磁性减弱C．适当提高电源电压U1，则该检测电路CO报警浓度低于设定值D．若不小心将R2的滑片向下移动少许，则该检测电路CO报警浓度低于设定值4．司南是我国古代的四大发明之一，“司南之杓，投之于地，其柢指南”，以下说法正确的是（）A．“柢”指的是司南长柄，自由静止时指的是地磁场的北极B．现在常用电磁铁，其铁芯选用的材料就是与司南的相同的天然磁矿石C．司南周围的磁场和磁感线，是确实存在的物质D．司南能够吸引铜、铁、镍等物质5．比亚迪新能源油电混合动力汽车，混动汽车搭载了传统的内燃机、高效的电动机、发电机和蓄电池组。

行驶过程中内燃机提供动力，同时可为蓄电池充电，也可以由蓄电池和电动机提供动力。

下列说法正确的是（）A．汽车高效的电动机的工作效率可以达到100%B．发电机的工作原理是利用电流能产生磁场C．蓄电池组充电时实现了化学能转化为电能D．电动机的工作原理是磁场对通电导体有力的作用6．如图甲所示是我国自行开发的中低速磁悬浮列车，如图乙所示是其工作原理示意图.关于磁悬浮列车下列说法正确的是（）A．该磁悬浮列车的原理是运用磁铁同名磁极相互排斥B．列车高速行驶时，车窗受到向内的压力差C．车厢线圈通电后电源上端是正极D．车厢满载乘客和空载时受到的磁力相等7．电源是能持续供电的装置．通常情况下，带有直流电源的家用电器是A．蒸汽电熨斗B．笔记本电脑C．环保电冰箱D．防近视台灯8．如图所示是动圈式话筒和扬声器的构造示意图。

（物理）中考物理试卷物理电与磁题分类汇编及解析一、电与磁选择题1．为了防止考生作弊，中考监考人员往往会利用手持式金属探测器对考生进行检查，如图所示，当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报.下图中能反映出金属探测器工作原理的是A. B. C. D.【答案】 B【解析】【解答】解：A、此图是研究通电导体的周围有磁场的实验，故A不符合题意；B、此图是研究电磁感应现象的实验，故B符合题意；C、此图是研究通电通电螺线管周围磁场的实验，故C不符合题意；D、此图是研究磁场对通电导体有力的作用的实验，故D不符合题意。

故选B。

【分析】分清研究通电导体的周围有磁场的实验、电磁感应现象的实验、通电通电螺线管周围磁场的实验、磁场对通电导体有力的作用的实验及各个实验所研究的问题、原理。

2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。

第20章电与磁（选择题）一．选择题（共31小题）1．（2021•乐山）下列所示的实验装置中，能说明磁极间相互作用规律的是（）A．B．C．D．2．（2021•郴州）下图所示实验装置的原理与电动机的工作原理相同的是（）A．B．C．D．3．（2021•黑龙江）关于下列四幅图的描述正确的是（）A．图甲：司南指示南北方向是由于受到地磁场的作用B．图乙：电生磁是英国的法拉第最早发现的C．图丙：只要导体在磁场中运动，就一定会产生感应电流D．图丁：发电机是应用了此实验装置的工作原理4．（2021•福建）跳绳也可以“发电”。

用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动跳绳时，发现灵敏电流计的指针左右摆动。

则（）A．向任意方向摇绳均可产生电流B．电流方向与绳子运动方向无关C．此过程中机械能转化为电能D．跳绳发电属于电流的磁效应5．（2021•郴州）a、b两个磁极间的磁感线分布如图所示。

下列说法正确的是（）A．a端磁极是S极，b端磁极是N极B．P点没有磁场C．磁感线是真实存在的D．Q点的磁场方向水平向右6．（2021•菏泽）家用电磁炉的内部有一金属线圈，当线圈中通入交流电后会产生变化的磁场。

金属器皿放在电磁炉上时，金属器皿内就会产生电流，将电能转化为内能来加热食物。

下列设备中利用“磁生电”原理工作的是（）A．电风扇B．电饭锅C．电磁继电器D．动圈式话筒7．（2021•河北）如图所示是探究电磁感应的实验装置。

关于电磁感应现象，下列说法正确的是（）A．奥斯特发现了电磁感应现象B．利用电磁感应现象制作了电动机C．导线在磁场中沿不同方向运动，导线中都会有感应电流产生D．如果磁感线和切割磁感线方向都变得相反，导线中感应电流的方向不发生改变8．（2021•山西）如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。

下列说法正确的是（）A．地球仪周围存在磁场，同时也存在磁感线B．地球仪周围的磁场分布是均匀的C．地球仪周围各点的磁场方向都相同D．地球仪是利用同名磁极相互排斥的原理悬浮的9．（2021•苏州）下列图中能反映发电机工作原理的（）A．B．C．D．10．（2021•天津）利用如图所示实验揭示的原理，可制成（）A．发电机B．电动机C．电磁铁D．电磁继电器11．（2021•常德）如图所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线，则可以判断图中A、B、C、D四个磁极依次是（）A．N、N、S、S B．S、S、N、S C．N、N、S、N D．S、S、N、N 12．（2021•邵阳）法拉第生活的时代，伏打电池昂贵、产生电流小，为了获得廉价的电力，在10年的探索中，发现了电磁感应现象。

中考物理电与磁试题经典含解析一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A. 滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B. 滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C. 滑片向右移动时，GMR电阻变小，指示灯亮度变亮D. 滑片向右移动时，GMR电阻变大，指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时，滑动变阻器电阻变小，电流变大，电磁铁磁性增强，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，A不符合题意，B符合题意；C. D. 滑片向右移动时，滑动变阻器电阻变大，电流变小，电磁铁磁性减弱，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变大，电流变小，指示灯亮度变暗，CD不符合题意；故答案为：B。

【物理】中考物理电与磁各地方试卷集合汇编一、电与磁选择题1．如图所示的四个实验,反映电动机基本原理的是（）A. B.C. D.【答案】 D【解析】【解答】电动机的工作原理是电流在磁场中受力的作用而运动，D图有电源，有磁场，导体在磁场中受力运动，D符合题意。

故答案为：D.【分析】磁场对通电导体的作用是电动机的工作原理。

2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

下图中与此原理相同的是（）A. B.C. D.【答案】 C【解析】【解答】解：刷卡机读出信息原理就是电磁感应现象；A、如图电路中有电源，是奥斯特实验，说明通电导线周围有磁场，A不符合题意；B、如图电路中有电源，是电动机测原理图，是根据通电导体在磁场中受力而运动制成的，B不符合题意；C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。

C符合题意；D、图中有电源，是电磁铁的原理图，是根据电流的磁效应制成的，D不符合题意。

故答案为：C。

【分析】当导线切割磁感线时，导体中会产生感应电流，这是电磁感应现象.3．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．4．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．5．关于电磁现象，下列说法正确的是（）A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小，可以改变电动机转动的方向D. 任何导体在磁场中运动时，都能产生感应电流【答案】 A【解析】【解答】解：A、据奥斯特实验可知，通电导线周围一定存在磁场，故A正确；B、磁场是看不到的物质，而磁感线是为描述磁场分布而引入的，磁感线实际上是不存在的，故B错误；C、改变电流的方向可以改变线圈受力的方向，即可以改变电动机转动的方向；而改变电流大小，并不能改变电动机转动的方向，故C错误；D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的，且选项没说明电路是否闭合，故D错误．故选A．【分析】（1）奥斯特实验说明了通电导线周围存在着磁场；（2）磁体周围存在磁场，为了描述磁场的分布物理学上引入了磁感线，实际上磁感线是不存在的；（3）改变电流的方向可以改变线圈受力的方向；（4）产生感应电流的条件：闭合回路中的导体切割磁感线．6．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．7．下列描述正确的是（）A. 静止时在水平面上的小车受力图B. 匀速直线运动的路程与时间的关系C. 条形磁铁的磁场分布D. 电流表的读数为2.7A【答案】 A【解析】【解答】解：A、小车静止，在竖直方向上受：向下的重力和向上的支持力，它们是一对平衡力，故A正确；B、匀速直线运动的s﹣t图象应该是一条经过原点的直线，而图中是一条平行横轴的直线，故B错误；C、在磁体外部，磁感线的方向总是从N极出发流向S极，故条形磁铁的右端应为S极，左端应为N极，故C错误；D、由图可知，接线柱接的是0～0.6A，则分度值为0.02A，则由指针位置可知电流表的读数为0.54A，故D错误．故选A．【分析】A、对小车进行受力分析，在水平地面上静止的小车，处于平衡状态，受平衡力作用；B、匀速直线运动的s﹣t图象是一条经过原点的直线；C、根据磁体外部磁感线的方向分析；D、根据电流变所选量程，确定分度值，然后再读数．8．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。

最新中考物理电与磁各地方试卷会合汇编一、电与磁选择题1．在下边四幅图中，图文符合的是（）A.电动机利用图示原理制成的B.电铃是电流的磁效应工作的C.发电机是利用图示原理制成的D.扬声器是把声信号变换成电信号【答案】B【分析】【解答】 A. 图中导体切割磁感线运动时，产生电流，是电磁感觉现象，发电机利用图示原理制成的， A 不切合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作， B 切合题意；C. 图演示的是磁场对电流的作使劲，电动机是利用图示原理制成的， C 不切合题意；D. 如图的扬声器工作时，将电信号变换成声音， D 不切合题意；故答案为： B。

【剖析】磁场对电流的作用：通电导线在磁场中要遇到磁力的作用.是由电能转变成机械能应用是制成电动机.电磁铁的特色：① 磁性的有无可由电流的通断来控制；② 磁性的强弱可由改变电流大小和线圈的匝数来调理；③磁极可由电流方素来改变.发电机的原理是依据电磁感觉现象（电磁感觉：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这类现象叫电磁感觉，产生的电流叫感觉电流）制成的..2．导线 a 是闭合电路的一部分， a 在磁场中按图中v 的方向运动时，能产生感觉电滋的是（）（a在A、B选项中与磁感线平行，在C、 D 选项中垂直于纸面）A. AB. BC. CD. D 【答案】D【分析】【解答】在电磁感觉现象中，金属棒要切割磁感线需要两个条件：① 金属棒与磁感线方向之间的夹角不可以为0；② 金属棒的运动方向与磁感线之间的夹角不可以为0.A.导线 a 与磁感线的夹角为0，且运动方向与磁感线夹角为0，不可以产生电流，故A 不合题意；B.导线 a 与磁感线的夹角为0 ，但运动方向与磁感线夹角不为0，也不可以产生电流，故B 不合题意；C.导线 a 与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不可以产生电流，故C 不合题意；D.导线 a 与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故 D 符合题意。

初三物理试卷之中考物理电和磁试卷汇编 【一】选择题(2019宁波)6.发电机是把机械能转化为电能的装置。

以下能作为发电机设计原理的装置是B(2019台州)11.以下图是«科学»教材中的几个实验，其中图文描述不一致的是DA.磁极间相互作用B.铁棒被磁化C.通电导体周围存在磁场D.磁场对通电导线的作用14.(2分)(2019永州)如下图的探究实验装置中不能完成探究内容的是( )BA.探究磁极间相互作用规律B.探究磁性强弱与电流大小的关系C.探究通电直导线周围存在磁场D.探究产生感应电流的条件5.(2分)(2019黑龙江)以下各图中能反映发电机原理的是( )AA. B. C. D.8.(3分)(2019绵阳) 如图，是探究什么情况下磁可以生电的实验装置，以下情况可以产生电流的是( )CA.导体棒不动，让磁体上下移动B.磁体不动，让导体棒沿ab方向前后运动C.磁体不动，让导体棒绕a端在水平面内转动D.让导体棒和磁体以相同速度一起向左移动32.(2分)(2019深圳)如下图，闭合开关后将变阻器的滑片向右移动，以下说法正确的选项是( )DA.电路总电阻变小B.电流表读数变大C.电磁铁的磁性增强D.弹簧测力计示数变小11.(2分)(2019黑河)关于以下四幅图的说法正确的选项是( )BA.甲图的实验说明磁场能产生电流B.x k b 1 . c o m乙图的实验所揭示的原理可制成发电机C.丙图是演示电磁感应现象的实验装置D.丁图中麦克风应用了磁场对电流的作用9.图1所示的四幅图中，说明电动机工作原理的实验装置是DA B C D9.(2分)(2019娄底)以下四幅图中能说明电动机工作原理的是( ) AA. B. C. D.(2019威海)9.图6所示的四幅图中能说明发电机工作原理的是A A B 图6 C D(2019达州)10.下面是演示电磁学原理及其应用的示意图，以下说法正确的选项是( )DA.利用甲实验的原理可制成丙装置B.利用乙实验的原理可制成丁装置C.丙装置可将内能转化为电能D.丁装置可将机械能转化为电能6.(3分)(2019湘西州)陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是( )CA.增加电路中电池的节数B.增加线圈匝数C.将电源的正、负极对调D.在线圈中插入一根铁钉7.(2分)(2019德州)风力测定仪是由风叶和改装的电流表构成，风力越大，枫叶转动越快，电流表读数也越大.图中与这一过程的工作原理相同的是( )CA. B. C. D.(2019资阳)7.以下有关磁现象说法中，错误的选项是AA.磁感线是闭合曲线，磁体外部和内部的磁感线都是从N极出发回到S极B.通电螺线管的极性与螺线管中电流方向有关，可用安培定那么判定C.产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动D.电磁波是导线中电流的迅速变化激发的，虽然看不见但可以给我们传递信息(2019泸州)2l、在如下图的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到电流表上。

2021年中考物理电与磁分类汇编制卷人：打自企；成别使；而都那。

审核人：众闪壹；春壹阑；各厅……日期：2022年二月八日。

〔2021〕如下图，甲、乙、丙、丁是四幅实验装置图，对它们解释合理的是 ( )A．甲实验说明导体在磁场中运动时，就一定产生电流；B．乙实验说明磁场能产生电流；C.丙实验说明同名磁极相吸，异名磁极相斥；D．丁实验说明电磁铁的磁性强弱与电流大小有关〔2021〕(6分)图甲是电动窗帘的构造简图，它通过一台直流电动机来带动两片窗帘沿轨道来回运动。

左边窗帘的一端固定在A点，另一端连在绳子上的D点、并随着绳子在AD之间来回运动；右边窗帘的一端固定在B点，另一端连在绳子上的C点、并随着绳子在BC之间来回运动，且AD＝BC=2m。

这样通过控制电动机的正反转就可实现窗帘的开与合。

(1)该电动窗帘的开与合，是通过改变电动机中______的方向来实现的。

(2)假如窗帘翻开一次历时4s，那么窗帘运动的平均速度是______m/s。

(3)图乙是小明为窗帘电动机设计的电路，该电路存在缺陷，现给你一个手动开关，请仿照图乙在图丙中将该开关参加，并将电路连接完好，使电动窗帘能正常工作。

(4)电动机的效率为80％，两端电压为15V，通过的电流为1A，那么窗帘运动时，所受到的平均阻力是多少?〔2021〕在学习电和磁的知识中用到的两个重要实验装置如图9所示，甲是研究在磁场中转动的线圈产生电流的情况，这种现象是现象；乙是研究通电线圈在磁场中受力转动的现象，机就是根据这一原理制成的。

〔2021〕〔2分〕将图1HY的电磁铁连入你设计的电路中〔在方框内完成〕。

要求：电路能改变电磁铁磁性的强弱；使小磁针受力静止时〔N、S〕如下图〔友谊提示：可用器材有滑动变阻器、干电池〕。

〔2021〕如下图，电磁铁左侧的C 为条形磁铁，右侧的 D 为软铁棒，A 、B 是电源的两极。

以下判断中正确的选项是A ．假设A 为电源正极，那么C 、D 都被吸引B ．假设B 为电源正极，那么C 被吸引，D 被排挤C ．假设B 为电源正极，那么C 、D 都被排挤D ．假设A 为电源正极，那么C 被排挤，D 被吸引〔2021〕以下装置中应用电磁感应现象工作的是A.发电机B.电磁继电器C.电热器D.直流电动机〔2021〕如右图所示，当闭合开关S，且将滑动变阻器滑片P向左挪动时，图中的电磁铁A.a端是N极，磁性增强B. b端是N极，磁性增强C. a端是S极，磁性减弱D. b端是S极，磁性减弱〔2021〕(3)放在通电螺线管旁的磁针静止时的指向如下图，标出通电螺线管的N 极、S 极，以及电源的＋、－极．〔2021〕如下图，甲是铜片，乙是小磁铁。
