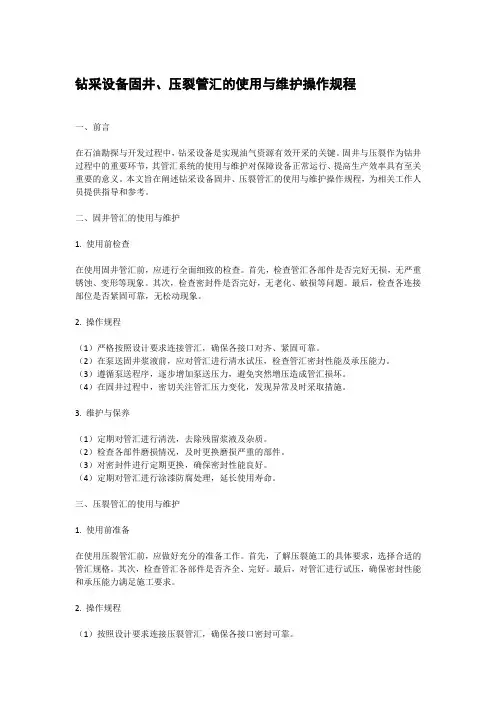

钻采设备固井、压裂管汇的使用与维护操作规程一、前言在石油勘探与开发过程中，钻采设备是实现油气资源有效开采的关键。

固井与压裂作为钻井过程中的重要环节，其管汇系统的使用与维护对保障设备正常运行、提高生产效率具有至关重要的意义。

本文旨在阐述钻采设备固井、压裂管汇的使用与维护操作规程，为相关工作人员提供指导和参考。

二、固井管汇的使用与维护1. 使用前检查在使用固井管汇前，应进行全面细致的检查。

首先，检查管汇各部件是否完好无损，无严重锈蚀、变形等现象。

其次，检查密封件是否完好，无老化、破损等问题。

最后，检查各连接部位是否紧固可靠，无松动现象。

2. 操作规程（1）严格按照设计要求连接管汇，确保各接口对齐、紧固可靠。

（2）在泵送固井浆液前，应对管汇进行清水试压，检查管汇密封性能及承压能力。

（3）遵循泵送程序，逐步增加泵送压力，避免突然增压造成管汇损坏。

（4）在固井过程中，密切关注管汇压力变化，发现异常及时采取措施。

3. 维护与保养（1）定期对管汇进行清洗，去除残留浆液及杂质。

（2）检查各部件磨损情况，及时更换磨损严重的部件。

（3）对密封件进行定期更换，确保密封性能良好。

（4）定期对管汇进行涂漆防腐处理，延长使用寿命。

三、压裂管汇的使用与维护1. 使用前准备在使用压裂管汇前，应做好充分的准备工作。

首先，了解压裂施工的具体要求，选择合适的管汇规格。

其次，检查管汇各部件是否齐全、完好。

最后，对管汇进行试压，确保密封性能和承压能力满足施工要求。

2. 操作规程（1）按照设计要求连接压裂管汇，确保各接口密封可靠。

（2）在泵送压裂液前，对管汇进行低压试运行，检查各部件是否正常工作。

（3）逐步增加泵送压力，密切关注管汇压力变化及泄漏情况，发现异常立即停机检查。

（4）遵循压裂施工程序，确保施工过程安全、顺利进行。

3. 维护与保养（1）定期对压裂管汇进行清洗，去除残留压裂液及杂质。

（2）检查各部件磨损及变形情况，及时维修或更换损坏部件。

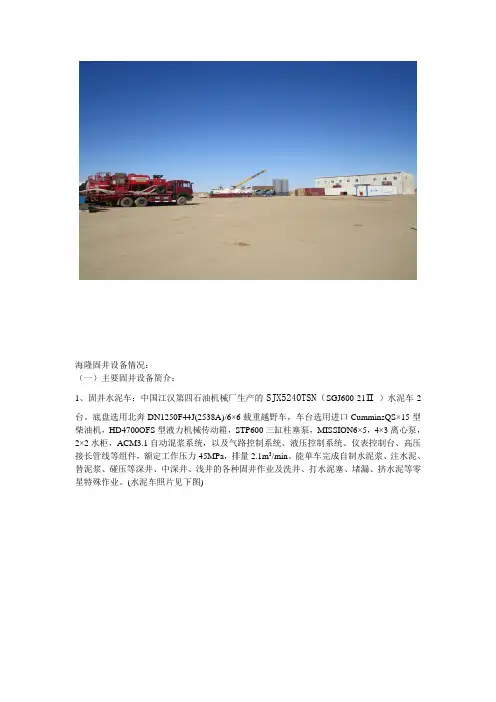

海隆固井设备情况：（一）主要固井设备简介：1、固井水泥车：中国江汉第四石油机械厂生产的SJX5240TSN（SGJ600-21Ⅱ）水泥车2台。

底盘选用北奔DN1250F44J(2538A)/6×6载重越野车，车台选用进口CumminsQS×15型柴油机，HD4700OFS型液力机械传动箱，STP600三缸柱塞泵，MISSION6×5，4×3离心泵，2×2水柜，ACM3.1自动混浆系统，以及气路控制系统、液压控制系统、仪表控制台、高压接长管线等组件，额定工作压力45MPa，排量2.1m3/min。

能单车完成自制水泥浆、注水泥、替泥浆、碰压等深井、中深井、浅井的各种固井作业及洗井、打水泥塞、堵漏、挤水泥等零星特殊作业。

(水泥车照片见下图)SJX5240TSN（SGJ600-21Ⅱ）水泥车2、固井下灰车：中国江汉第三石油机械厂生产的JSJ5256GXH3下灰车3台。

底盘选用北奔DN1252F44J(2534)/6×6载重越野车，车台选用灰罐有效容积：16m3，罐体采用直筒卧式罐（双内舱，5″双出灰管，可同时下灰也可单独下灰）；空压机选用WBF-7.5/3（无油摆杆式），工作压力0.2MPa，下灰速度>1.5t/nin，剩灰率<0.3%，输送距离水平15m，垂直6m。

能单独下灰也可联合下灰，并能给立罐运灰倒灰，完成固井时的水泥雾化、流态密闭输送下灰工作。

(下灰车照片见下图)JSJ5256GXH3下灰车3、各式固井下灰罐：中国江汉第三石油机械厂生产的SJS240XHG立式计量下灰罐2个，SJS350XHG卧式下灰罐3个SJS050XHG双联混拌计量罐1个。

最大工作压力0.3Mpa，连续下灰速度≥1.5t/min，剩灰率＜0.3％，水平输送距离15m，垂直输送距离6m。

既可在基地组成小型灰库系统完成储存混拌水泥工作，又可直接进行固井下灰工作。

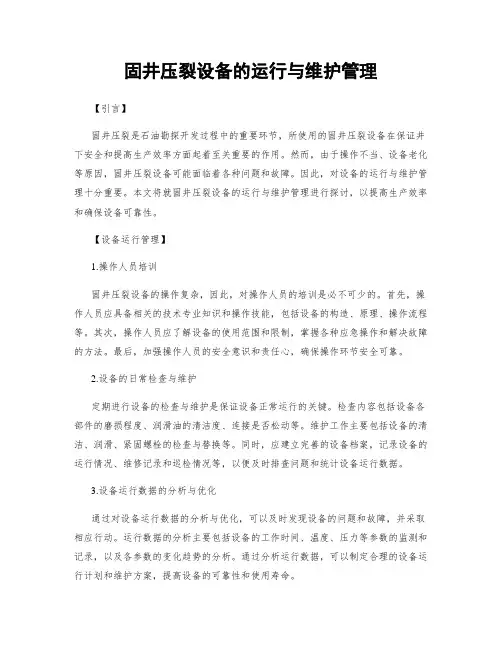

固井压裂设备的运行与维护管理【引言】固井压裂是石油勘探开发过程中的重要环节，所使用的固井压裂设备在保证井下安全和提高生产效率方面起着至关重要的作用。

然而，由于操作不当、设备老化等原因，固井压裂设备可能面临着各种问题和故障。

因此，对设备的运行与维护管理十分重要。

本文将就固井压裂设备的运行与维护管理进行探讨，以提高生产效率和确保设备可靠性。

【设备运行管理】1.操作人员培训固井压裂设备的操作复杂，因此，对操作人员的培训是必不可少的。

首先，操作人员应具备相关的技术专业知识和操作技能，包括设备的构造、原理、操作流程等。

其次，操作人员应了解设备的使用范围和限制，掌握各种应急操作和解决故障的方法。

最后，加强操作人员的安全意识和责任心，确保操作环节安全可靠。

2.设备的日常检查与维护定期进行设备的检查与维护是保证设备正常运行的关键。

检查内容包括设备各部件的磨损程度、润滑油的清洁度、连接是否松动等。

维护工作主要包括设备的清洁、润滑、紧固螺栓的检查与替换等。

同时，应建立完善的设备档案，记录设备的运行情况、维修记录和巡检情况等，以便及时排查问题和统计设备运行数据。

3.设备运行数据的分析与优化通过对设备运行数据的分析与优化，可以及时发现设备的问题和故障，并采取相应行动。

运行数据的分析主要包括设备的工作时间、温度、压力等参数的监测和记录，以及各参数的变化趋势的分析。

通过分析运行数据，可以制定合理的设备运行计划和维护方案，提高设备的可靠性和使用寿命。

【设备维护管理】1.保养固井压裂设备的保养工作主要包括设备的清洁、润滑和紧固螺栓的检查与替换。

设备应定期清洗，并对易受损部位进行专项保养。

润滑工作应按照设备使用说明进行，保证设备各部件间的摩擦和磨损在合理范围内。

另外，紧固螺栓的检查与替换是维护管理中的重要环节，以确保设备在运行过程中稳定可靠。

2.故障排除固井压裂设备的故障排除主要分为预防性维护和事后排查两个阶段。

预防性维护包括对设备进行定期的检查与维护，以及根据设备运行数据进行分析与优化。

固井作业及固井车描述1、固井工艺流程在油田施工作业中，为了加固井壁，保证继续钻进，封隔油、气和水层，保证勘探期间的分层试油及在整个开采中合理的油气生产，为此下入优质钢管，并在井筒与钢管环空充填好水泥的作业，称为固井作业。

固井工艺流程可简单的分为:下套管、注水泥、碰压、侯凝、测井进行固井质量检测和评价等五个步骤。

其中下完套管之后，把水泥浆泵入套管内，再用钻井液把水泥浆液压系统顶替到管外环形空间设计位置的作业称之为注水泥。

当上胶塞坐落在已坐于浮箍上的下胶塞上之后，地面压力将很快上升一定值(称为碰压)，该信号说明水泥浆已顶替到位，固井施工结束。

2、固井设备为完成固井作业，通常需要多种专用设备联合作业进行。

一般来讲，通常需要下灰车(用于运送干水泥)、罐车(用于储存和运输清水)、固井水泥车(用于向井内注入水泥浆);技术套管和生产套管。

固井作业时，还要根据实际情况在上述设备的基础上增加压风机车(用于向下灰车提供压缩空气，以提高下灰车的下灰速度)、供水车(向固井水泥车提供清水)、固井管汇车(用于多台固井水泥车的联合作业)、备用车(主要为固井水泥车，防止作业时设备出现故障，造成作业停止)，有时根据设备能力情况还要再增加混浆车(橇)或倍混装置等专门用于混浆的设备。

由上述可以看出，固井作业对设备的需求的种类是很多的。

但向井内注入水泥浆的工作，则是完全依靠固井水泥车来进行。

3、固井车固井工作过程3.1、非混浆作业固井水泥车混浆系统工作过程：固井水泥车进行固井作业时，将下灰漏斗与混合器连接固定好，并连接相应的管线。

下灰车通过管线将干水泥注入下灰漏斗，使下灰漏斗中充满干水泥。

通过管线与齿轮水泵连接的混合器由于安装在下灰漏斗的下部，其中也由于重力作用也充满的干水泥。

此时，向混合器输送带有一定压力的清水，由于混合器内部结构的作用使清水的流动面积突然减小，使清水的流速急剧加快。

清水流速加快后，在混合器内部、清水射流的附近形成了负压，使清水带动干水泥向前运动。

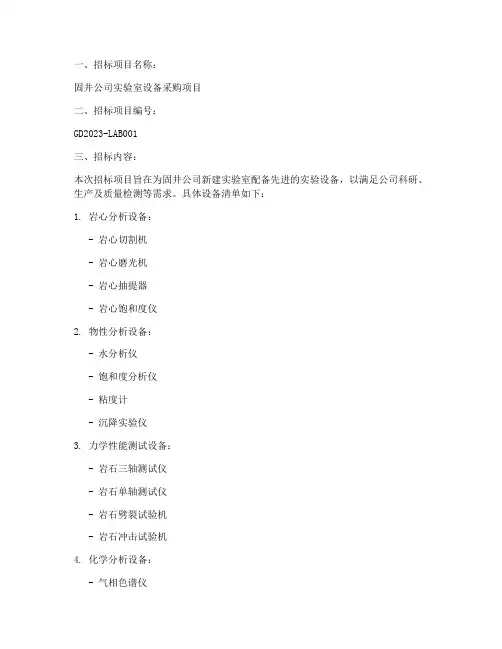

一、招标项目名称：固井公司实验室设备采购项目二、招标项目编号：GD2023-LAB001三、招标内容：本次招标项目旨在为固井公司新建实验室配备先进的实验设备，以满足公司科研、生产及质量检测等需求。

具体设备清单如下：1. 岩心分析设备：- 岩心切割机- 岩心磨光机- 岩心抽提器- 岩心饱和度仪2. 物性分析设备：- 水分析仪- 饱和度分析仪- 粘度计- 沉降实验仪3. 力学性能测试设备：- 岩石三轴测试仪- 岩石单轴测试仪- 岩石劈裂试验机- 岩石冲击试验机4. 化学分析设备：- 气相色谱仪- 液相色谱仪- 原子吸收光谱仪- 紫外可见分光光度计5. 实验室通用设备：- 电子天平- 高压锅- 真空干燥箱- 恒温水浴锅四、招标要求：1. 投标人须具备独立法人资格，具有有效的营业执照、税务登记证和组织机构代码证。

2. 投标人须具备相关产品的生产许可证、产品合格证和检测报告。

3. 投标人须有良好的商业信誉和售后服务能力，能够提供24小时内响应的技术支持和售后服务。

4. 投标设备须符合国家相关标准，具有国际先进水平，能够满足固井公司实验室的科研和生产需求。

5. 投标人须提供设备的技术参数、性能指标、操作手册、维护保养说明等资料。

五、招标方式：本招标项目采用公开招标方式。

六、招标时间及地点：1. 招标时间：2023年3月20日至2023年4月20日。

2. 报名时间：2023年3月20日至2023年4月10日。

3. 报名地点：固井公司招标办公室。

七、招标文件获取方式：1. 招标文件售价：人民币1000元。

2. 招标文件获取方式：现场购买。

八、投标文件递交时间及地点：1. 投标文件递交时间：2023年4月20日9:00至10:00。

2. 投标文件递交地点：固井公司招标办公室。

九、开标时间及地点：1. 开标时间：2023年4月20日10:00。

2. 开标地点：固井公司会议室。

十、其他事项：1. 本招标公告及招标文件解释权归固井公司所有。

固井压裂设备的智能化控制系统设计随着科技的不断进步和应用的深入，固井压裂设备的智能化控制系统成为石油行业的重要研究课题。

智能化控制系统设计可以有效提高固井压裂作业的效率和安全性，降低生产成本，对于石油行业的发展具有重要意义。

本文将围绕固井压裂设备智能化控制系统的设计，从硬件设计、软件设计和安全控制等方面进行详细介绍。

在固井压裂设备智能化控制系统的硬件设计方面，首先需要设计可靠的数据采集和传输模块。

使用先进的传感器技术，实时采集固井压裂设备的工作参数，如温度、压力、流量等。

采用高性能的数据传输技术，将实时获取的数据传输至控制中心，以便实时监控和调控设备工作状态。

此外，还需要设计稳定可靠的控制器，实现对设备各项功能的精确控制。

通过灵活配置输入输出模块，能够满足不同工况下的控制需求。

在固井压裂设备智能化控制系统的软件设计方面，主要涉及数据处理和控制算法的设计。

通过对采集到的设备工作参数进行实时分析和处理，能够实现故障诊断、预警和优化调控等功能。

在控制算法的设计中，需要根据不同的工作场景和设备要求，设计适应性强、性能稳定的控制算法。

通过灵活的参数调整和优化算法，实现固井压裂设备的自动化操作，提高作业效率和质量。

另外，固井压裂设备智能化控制系统的安全控制也是设计中需要重点考虑的方面。

在系统设计过程中，需要引入各种安全控制机制，以保障设备和操作人员的安全。

例如，设置设备工作的上限和下限，当设备参数超出设定范围时，自动停止工作，避免设备故障和人员伤害的发生。

此外，还需要考虑网络安全等问题，保护系统数据的安全性和完整性，防止黑客攻击和数据泄漏。

除了硬件设计、软件设计和安全控制，固井压裂设备智能化控制系统的设计还需考虑用户界面的友好性。

通过直观简洁的界面设计和交互方式，使操作人员能够轻松掌握系统的使用方法和操作流程。

同时，还可以提供实时数据监测和报警功能，及时反馈设备工作状态和异常情况，帮助操作人员及时做出正确的决策。

自动混浆双机双泵固井水泥车简介-图文DQG5310TSN型自动混浆双机双泵固井水泥车简介二零零七年十月一、DQG5310TSN自动混浆双机双泵固井水泥车概况介绍：固井施工是钻井工程中一项重要的完井工艺，固井质量关系到一口井的寿命，也影响到油气的开采效率。

固井水泥车是固井施工作业的关键设备。

随着钻井技术的不断发展，深井固井、双密度固井、水平井固井、双胶塞固井等特殊工艺井的比例不断上升，固井施工的难度也在不断增加，因此对固井水泥车的技术性能及其可靠性提出了更高的要求。

国内各油田使用的固井水泥车，一部分是从国外进口的，价格昂贵。

哈里伯顿CPT-Y4型自动混浆双机双泵固井水泥车每台约150万美元，服务和配件的供应周期长、价格高，而且在签订合同时即明确所购装备不得在大陆以外区域施工。

另外大部分是国内生产的，其混配系统和自动控制系统不同程度存在一些问题，如：混配系统设计不尽合理，过于复杂，可靠性差；自动控制混浆部分只能控制干水泥阀的开度，而水阀需要手动调节，影响精确混配等等。

二、项目达到的主要技术指标：（1）最大混浆能力2.35m3/min（2）最大工作压力55.9MPa（3）最大排量3.78m3/min（4）密度范围1.00-2.64g/cm3（5）密度精度±0.012g/cm3（6）水泥浆密闭混配，有重复混配功能，水泥浆密度既能自动控制又可利用电位计控制及手动控制，控制方式转换方便；（7）固井施工参数（压力、排量、密度）实时显示，自动记录存储、回放，可进行固井施工作业设计模拟分析；（8）适用温度范围：-40℃～50℃（9）整车性能达到国内领先水平三、技术性能特点：1、混配系统消化吸收国外九十年代先进技术，采用轴流式低压水混合水泥浆，经循环泵再次混合并配备机械搅拌器的多重混合方式，使混配能力达到2.35m3/min，并能保证混配均匀而水泥浆不裹夹空气；混浆罐容积 1.5m3，增加水泥浆喷淋消泡系统和混合罐液位上下限声光报警系统，提高了混浆稳定性。

固井车工作原理固井车是石油工业中常见的一种特殊设备，主要用于油气井的固井作业。

固井是指在油气井钻完井后，通过注入固井液将套管与井壁紧密连接起来，以防止地下水、气体和油液泄漏到地表，同时也能稳定井壁，保证井下设备的正常运行。

固井车作为固井作业的主要设备，其工作原理十分重要。

固井车的工作原理主要包括固井液的循环体系、泥浆搅拌体系和固井液泵浦体系。

首先，固井液循环体系是固井车工作的核心，其作用是将固井液从储液池中抽取出来，通过悬挂在井口的固井液管道输送到井底，再通过套管和井壁之间的环空回流到地面上。

这一循环体系实现了固井液的循环使用，不仅节约了固井液的消耗，还能及时清除井底的地层杂质，保证固井效果。

泥浆搅拌体系是固井车工作的关键部分，由搅拌装置、搅拌槽和搅拌器组成。

固井液在井口被抽取出来后，需要经过搅拌槽和搅拌器进行充分的搅拌混合，将添加了各种助剂的固井液制备成具有特定性能的泥浆。

泥浆搅拌体系的设计合理与否直接影响到固井效果，搅拌器的转速和搅拌时间需要根据不同的井型和井深进行调整，以确保固井液的质量和性能。

固井液泵浦体系是固井车工作的另一个关键环节。

固井液泵浦体系包括一台或多台泵浦，其作用是将搅拌好的固井液从井口注入到井底，并通过套管和井壁之间的环空回流到地面。

泵浦的选型和工作参数需要根据井深、井径和固井液的粘度等因素进行合理选择，以保证固井液能够顺利地注入到井底并形成完整的固井环。

除了上述的核心原理外，固井车还包括一些辅助设备和系统，如固井液循环控制系统、固井液过滤系统和固井液储液池等。

这些设备和系统的作用是保证固井车的正常运行和固井作业的安全可靠。

其中，固井液循环控制系统可以监测和控制固井液的循环流量和压力，以及调整泵浦的工作参数；固井液过滤系统可以去除固井液中的固体颗粒和杂质，保证固井液的清洁度和性能稳定；固井液储液池则用于储存和调配固井液，确保固井车连续作业。

固井车的工作原理主要包括固井液的循环体系、泥浆搅拌体系和固井液泵浦体系。

随着我国石油行业的快速发展，石油砖井设备作为石油开采的重要工具，其性能和稳定性直接关系到石油资源的有效开发和利用。

在此，我谨向贵公司推荐以下几款石油砖井设备，以期提高贵公司石油开采的效率与安全性。

一、设备名称：CX-2000型石油砖井钻机推荐理由：1. 高效节能：CX-2000型石油砖井钻机采用先进的动力系统，具有高功率、低能耗的特点，能够有效降低生产成本。

2. 稳定性好：该钻机采用高精度导向系统，能够确保钻头在钻进过程中保持稳定，提高钻井效率。

3. 操作简便：设备操作界面人性化，易于上手，减少操作人员培训时间，降低人力成本。

4. 维护方便：CX-2000型石油砖井钻机零部件模块化设计，便于维修和更换，降低维护成本。

二、设备名称：ZJ-1500型石油砖井固井设备推荐理由：1. 高精度固井：ZJ-1500型石油砖井固井设备采用先进的固井技术，能够确保固井质量，提高石油开采效率。

2. 自动化程度高：该设备具备自动化控制系统，能够实现固井过程中的自动调整，降低人工干预，提高固井效率。

3. 安全可靠：ZJ-1500型石油砖井固井设备采用多重安全保护措施，确保操作人员的人身安全。

4. 适用性强：该设备适用于各种地质条件，能够满足不同石油开采需求。

三、设备名称：YH-1200型石油砖井测井设备推荐理由：1. 精度高：YH-1200型石油砖井测井设备采用高精度传感器，能够准确测量地层参数，为石油开采提供科学依据。

2. 数据传输速度快：该设备具备高速数据传输功能，能够实时传输测井数据，提高工作效率。

3. 操作灵活：设备操作界面友好，便于操作人员根据实际需求调整测量参数。

4. 耐用性强：YH-1200型石油砖井测井设备采用高性能材料制造，具有较强的抗腐蚀性和耐磨性。

四、设备名称：QH-800型石油砖井试井设备推荐理由：1. 试井效果好：QH-800型石油砖井试井设备采用先进的试井技术，能够准确判断地层含油性，提高试井成功率。

固井压裂设备的智能控制与自动化技术研究随着石油行业的发展，固井压裂技术在油气井研究和开发中起着重要的作用。

在这个领域，智能控制与自动化技术的应用，为固井压裂设备的效率和安全性带来了巨大的提升。

本文将探讨固井压裂设备智能控制与自动化技术的研究进展和应用前景。

固井压裂设备是用于将高压液体注入到井内以增加油气井产量的关键设备。

在过去，这些设备主要依靠人工操作来控制和监测。

然而，这种传统的操作方法存在许多问题，如操作人员疲劳、操作不准确、效率低下等。

因此，固井压裂设备智能控制和自动化技术的研究成为了当前的热点。

首先，固井压裂设备智能控制与自动化技术的研究着眼于提高设备的控制精度和操作效率。

通过引入传感器和监测系统，可以及时、准确地获取设备运行状态和参数。

这些数据可以实时传输到中央控制系统，并根据设定的算法进行分析和处理，从而实现对设备的智能控制。

例如，利用压力传感器和流量计对注入液体进行测量和监测，可以实时调整流量和压力，以适应井内的地质条件变化。

同时，通过连接网络，操作人员还可以远程监控和控制设备，提高操作的灵活性和便捷性。

其次，固井压裂设备智能控制与自动化技术的研究还关注设备的安全性和可靠性。

在高压、恶劣的工作环境下，设备运行安全是至关重要的。

智能控制技术可以实时检测设备的故障和异常情况，并通过自动化策略进行处理。

例如，当设备出现漏油或泄漏时，中央控制系统可以立即发出警报并采取相应的措施，以保证设备和人员的安全。

此外，通过对设备的远程监测和预测性维护，可以减少设备的故障率和停机时间，提高设备的可靠性和稳定性。

另外，固井压裂设备智能控制与自动化技术的研究还注重降低能源消耗和环境影响。

在传统的固井压裂过程中，存在能源浪费和环境污染的问题。

利用智能控制和自动化技术，可以精确控制注入液体的流量和压力，最大程度地减少能源消耗。

此外，通过优化注入液体的组分和配比，减少使用化学添加剂的量，可以降低对环境的影响。

智能控制技术还可以根据井内地质特点，调整注入液体的性质和组分，以实现更高的产量和更长的井寿命。
