主板维修关键测试点的频率以及电压值
- 格式:doc
- 大小:36.00 KB
- 文档页数:3

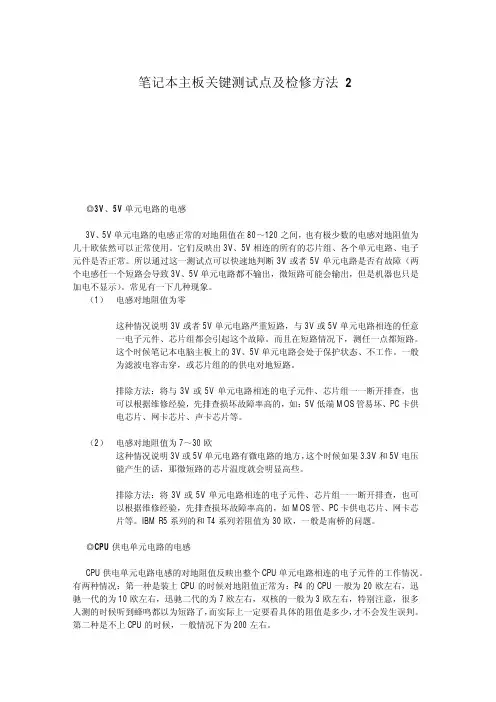

笔记本主板关键测试点及检修方法2上部分和大家聊到保护隔离电路公共点对地阻值,以及它们的不同的对地阻值所对应的检测的方法和范围,下面我们来谈谈系统供电单元电路、CPU供电单元电路、南北桥显卡单元电路等◎3V、5V单元电路的电感3V、5V单元电路的电感正常的对地阻值在80~120之间,也有极少数的电感对地阻值为几十欧依然可以正常使用。
它们反映出3V、5V相连的所有的芯片组、各个单元电路、电子元件是否正常。
所以通过这一测试点可以快速地判断3V或者5V单元电路是否有故障(两个电感任一个短路会导致3V、5V单元电路都不输出,微短路可能会输出,但是机器也只是加电不显示)。
常见有一下几种现象。
(1)电感对地阻值为零这种情况说明3V或者5V单元电路严重短路,与3V或5V单元电路相连的任意一电子元件、芯片组都会引起这个故障。
而且在短路情况下,测任一点都短路。
这个时候笔记本电脑主板上的3V、5V单元电路会处于保护状态、不工作。
一般为滤波电容击穿,或芯片组的的供电对地短路。
排除方法:将与3V或5V单元电路相连的电子元件、芯片组一一断开排查,也可以根据维修经验,先排查损坏故障率高的,如:5V低端MOS管易坏、PC卡供电芯片、网卡芯片、声卡芯片等。
(2)电感对地阻值为7~30欧这种情况说明3V或5V单元电路有微电路的地方,这个时候如果3.3V和5V电压能产生的话,那微短路的芯片温度就会明显高些。
排除方法:将3V或5V单元电路相连的电子元件、芯片组一一断开排查,也可以根据维修经验,先排查损坏故障率高的,如MOS管、PC卡供电芯片、网卡芯片等。
IBM R5系列的和T4系列若阻值为30欧,一般是南桥的问题。
◎CPU供电单元电路的电感CPU供电单元电路电感的对地阻值反映出整个CPU单元电路相连的电子元件的工作情况。
有两种情况:第一种是装上CPU的时候对地阻值正常为:P4的CPU一般为20欧左右,迅驰一代的为10欧左右,迅驰二代的为7欧左右,双核的一般为3欧左右,特别注意,很多人测的时候听到蜂鸣都以为短路了,而实际上一定要看具体的阻值是多少,才不会发生误判。
一 ATI电源插座:一、测试点上图为20针ATX电源插座图及各脚的电压,24针插座中的电压可以对照线的颜来识别 紫色线5VSB 待机线 为主板提供5V待机电压绿我线PS-ON 开机线 高电平不开机,低电平开机灰色线Power-Good 电源好信号 开机延迟100~500ms输出,用在复位电里GND地线名电压对地阻值正常值 最小值 橙线 300- 100红线 380左右 75黄线 600- 300紫线 600- 300灰线 600- 300绿线 600- 300对地打阻值,370主板上值在300左右为正常,如果在100以下说明有轻微短路。
478主板值相对较低,但不可能低到20以下。
只要无数值说明短路。
通过测量电压、对地阻值,与正常主板比较,可找到故障部位,来判断某些大型集成芯片或电路中的某个回路是否存在亚重短路、断路二、短路检修1、橙3.3V线短路要检查的元件有:时钟芯片、南北桥、I/O、特殊元器件,滤波巾片电容2、红5V线短路要检查的元件有:场管、电源管理芯片、I/O、特殊元件、串口芯片、声卡芯片、网卡芯片、滤波电解电容3、黄12V线短路要检查元件有:场管、电源管理芯片、特殊元件、串口芯片、滤波电解电容排除故障时,可先加电用手摸,检查发烫的元器件。
二AGP插槽及测试点一、 AGP简介AGP(Accelerated Graphics Port)即加速图形端口。
它用于连接显示设备的接口,是为了提高视频带宽而设计的一种接口规范。
AGP 1.0规格中,有1x、2x两种工作模式,数据传输率分别为266MB/s、533MB/s。
AGP 2.0规格中,有4x的工作模式,数据传输率为1064MB/sAGP 8x是Intel公司新发布的图形端口规格,AGP 8x被定义为一条32位宽的并行总线,运行于533-MHz,总带宽大约在2.1GB/s。
AGP Pro接口是一种为了满足显示设备功耗日益加大的现实而研发的图形接口标准,应用该技术的图形接口主要的特点是比AGP 4x 略长一些,其加长部分可容纳更多的电源引脚,使得这种接口可以驱动功耗更大(25-110w)或者处理能力更强大的AGP显卡。

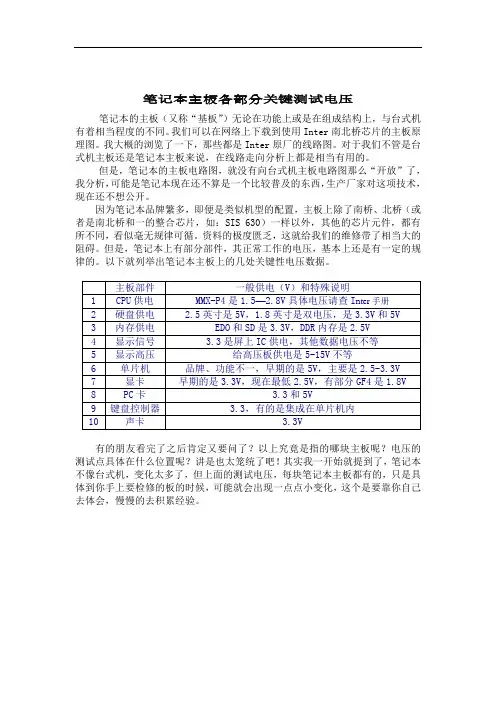

笔记本主板各部分关键测试电压
笔记本的主板(又称“基板”)无论在功能上或是在组成结构上,与台式机有着相当程度的不同。
我们可以在网络上下载到使用Inter南北桥芯片的主板原理图。
我大概的浏览了一下,那些都是Inter原厂的线路图。
对于我们不管是台式机主板还是笔记本主板来说,在线路走向分析上都是相当有用的。
但是,笔记本的主板电路图,就没有向台式机主板电路图那么“开放”了,我分析,可能是笔记本现在还不算是一个比较普及的东西,生产厂家对这项技术,现在还不想公开。
因为笔记本品牌繁多,即便是类似机型的配置,主板上除了南桥、北桥(或者是南北桥和一的整合芯片,如:SIS 630)一样以外,其他的芯片元件,都有所不同,看似毫无规律可循。
资料的极度匮乏,这就给我们的维修带了相当大的阻碍。
但是,笔记本上有部分部件,其正常工作的电压,基本上还是有一定的规律的。
以下就列举出笔记本主板上的几处关键性电压数据。
有的朋友看完了之后肯定又要问了?以上究竟是指的哪块主板呢?电压的测试点具体在什么位置呢?讲是也太笼统了吧!其实我一开始就提到了,笔记本不像台式机,变化太多了,但上面的测试电压,每块笔记本主板都有的,只是具体到你手上要检修的板的时候,可能就会出现一点点小变化,这个是要靠你自己去体会,慢慢的去积累经验。

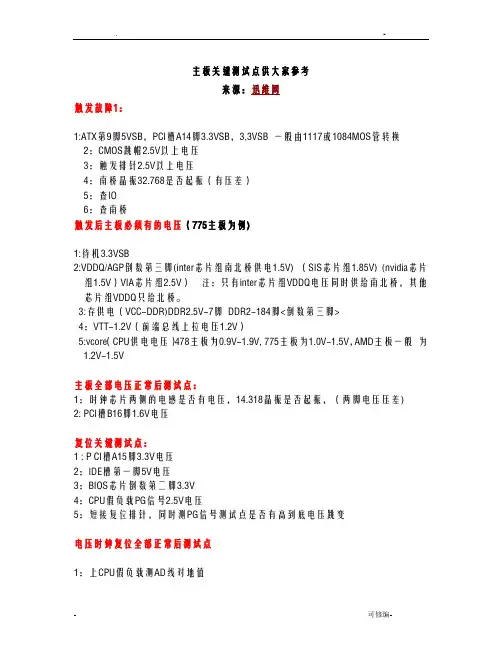

主板关键测试点供大家参考来源:迅维网触发故障1:1:ATX第9脚5VSB,PCI槽A14脚3.3VSB,3,3VSB 一般由1117或1084MOS管转换2:CMOS跳帽2.5V以上电压3:触发排针2.5V以上电压4:南桥晶振32.768是否起振(有压差)5:查IO6:查南桥触发后主板必须有的电压(775主板为例)1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V) (SIS芯片组1.85V) (nvidia芯片组1.5V)VIA芯片组2.5V)注:只有inter芯片组VDDQ电压同时供给南北桥,其他芯片组VDDQ只给北桥。
3:存供电(VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>4:VTT-1.2V(前端总线上拉电压1.2V)5:vcore(CPU供电电压)478主板为0.9V-1.9V, 775主板为1.0V-1.5V,AMD主板一般为1.2V-1.5V主板全部电压正常后测试点:1:时钟芯片两侧的电感是否有电压,14.318晶振是否起振,(两脚电压压差)2: PCI槽B16脚1.6V电压复位关键测试点:1 : P CI槽A15脚3.3V电压2:IDE槽第一脚5V电压3:BIOS芯片倒数第二脚3.3V4:CPU假负载PG信号2.5V电压5:短接复位排针,同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1:上CPU假负载测AD线对地值2:南北桥总线对地值3:PCI总线对地值4:涮BIOS北桥芯片损坏的判断方法一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300~800之间数值,说明南桥好;若由无穷大,说明南桥虚焊;若有3根或3根以上导通,说明南桥坏;2、AGP槽对地所有AD复合线对地打阻值都为300~800之间数值,说明北桥好;若由无穷大,说明北桥虚焊;若有3根或3根以上导通,说明北桥坏;3、存槽,通过对数据线进行打阻值判断,都为300~800之间数值,说明北桥好;若由无穷大,说明北桥虚焊;若有3根或3根以上导通,说明北桥坏。
主板关键测试点供大家参考来源:迅维网触发故障1:1:ATX第9脚5VSB,PCI槽A14脚3.3VSB,3,3VSB一般由1117或1084MOS管转换?2:CMOS跳帽2.5V以上电压?3:触发排针2.5V以上电压?4:南桥晶振32.768是否起振(有压差)?5:查IO?6:查南桥触发后主板必须有的电压(775主板为例)1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V)(SIS芯片组1.85V)(nvidia 芯片组1.5V)VIA芯片组2.5V)??注:只有inter芯片组VDDQ电压同时供给南北桥,其他芯片组VDDQ只给北桥。
?3:内存供电(VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>?4:VTT-1.2V(前端总线上拉电压1.2V)?5:vcore(CPU供电电压)478主板为0.9V-1.9V,775主板为1.0V-1.5V,AMD主板一般?为1.2V-1.5V主板全部电压正常后测试点:1:时钟芯片两侧的电感是否有电压,14.318晶振是否起振,(两脚电压压差)2:PCI槽B16脚1.6V电压复位关键测试点:1:PCI槽A15脚3.3V电压2:IDE槽第一脚5V电压3:BIOS芯片倒数第二脚3.3V4:CPU假负载PG信号2.5V电压5:短接复位排针,同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1:上CPU假负载测AD线对地值2:南北桥总线对地值3:PCI总线对地值4:涮BIOS北桥芯片损坏的判断方法一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300~800之间数值,说明南桥好;若由无穷大,说明南桥虚焊;若有3根或3根以上导通,说明南桥坏;2、AGP槽对地所有AD复合线对地打阻值都为300~800之间数值,说明北桥好;若由无穷大,说明北桥虚焊;若有3根或3根以上导通,说明北桥坏;3、内存槽,通过对数据线进行打阻值判断,都为300~800之间数值,说明北桥好;若由无穷大,说明北桥虚焊;若有3根或3根以上导通,说明北桥坏。
主板关键测试点供大家参考来源:迅维网触发故障1:1:ATX 1:ATX第第9脚5VSB 5VSB,,PCI PCI槽槽A14A14脚脚3.3VSB 3.3VSB,,3,3VSB 3,3VSB 一般由一般由一般由111711171117或或1084MOS 1084MOS管转换管转换 2 2::CMOS CMOS跳帽跳帽跳帽2.5V 2.5V 2.5V以上电压以上电压3 3:触发排针:触发排针:触发排针2.5V 2.5V 2.5V以上电压以上电压4 4:南桥晶振:南桥晶振:南桥晶振32.76832.76832.768是否起振(有压差)是否起振(有压差)5 5:查:查:查IO IO6 6:查南桥:查南桥:查南桥& 触发后主板必须有的电压(775主板为例)1:1:待机待机待机3.3VSB 3.3VSB3.3VSB$ 2:VDDQ/AGP 2:VDDQ/AGP倒数第三脚倒数第三脚倒数第三脚(inter (inter (inter芯片组南北桥供电芯片组南北桥供电芯片组南北桥供电1.5V) 1.5V) (SIS SIS芯片组芯片组芯片组1.85V) 1.85V) (nvidia 芯片组芯片组1.5V 1.5V 1.5V))VIA VIA芯片组芯片组芯片组2.5V 2.5V 2.5V)) 注:只有注:只有注:只有inter inter inter芯片组芯片组芯片组VDDQ VDDQ VDDQ电压同时供给南北桥,电压同时供给南北桥,其他芯片组其他芯片组VDDQ VDDQ VDDQ只给北桥。
只给北桥。
3:3:内存供电(内存供电(内存供电(VCC-DDR)DDR2.5V-7VCC-DDR)DDR2.5V-7VCC-DDR)DDR2.5V-7脚脚 DDR2-184 DDR2-184脚脚<倒数第三脚倒数第三脚> >4:VTT-1.2V VTT-1.2V(前端总线上拉电压(前端总线上拉电压(前端总线上拉电压1.2V 1.2V 1.2V))5:vcore 5:vcore((CPU CPU供电电压供电电压 )478478主板为主板为主板为0.9V-1.9V, 0.9V-1.9V, 775775主板为主板为主板为1.0V-1.5V 1.0V-1.5V 1.0V-1.5V,,AMD AMD主板一主板一般 为1.2V-1.5V主板全部电压正常后测试点:1:时钟芯片两侧的电感是否有电压,:时钟芯片两侧的电感是否有电压,14.31814.31814.318晶振是否起振,(两脚电压压差晶振是否起振,(两脚电压压差晶振是否起振,(两脚电压压差) ) 2: PCI 2: PCI槽槽B16B16脚脚1.6V 1.6V电压电压复位关键测试点:1 : P CI 1 : P CI槽槽A15A15脚脚3.3V 3.3V电压电压2:IDE IDE槽第一脚槽第一脚槽第一脚5V 5V 5V电压电压3:BIOS BIOS芯片倒数第二脚芯片倒数第二脚芯片倒数第二脚3.3V 3.3V4:CPU CPU假负载假负载假负载PG PG PG信号信号信号2.5V 2.5V 2.5V电压电压5:短接复位排针,同时测:短接复位排针,同时测PG PG PG信号测试点是否有高到底电压跳变信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1:上:上CPU CPU CPU假负载测假负载测假负载测AD AD AD线对地值线对地值2:南北桥总线对地值3:PCI PCI总线对地值总线对地值4:涮:涮BIOS BIOS北桥芯片损坏的判断方法一、通过测一、通过测PCI PCI PCI槽、槽、槽、AGP AGP AGP槽对地打阻值可判定南北桥有无损坏槽对地打阻值可判定南北桥有无损坏1、PCI PCI槽中所有的槽中所有的槽中所有的AD AD AD复合线对地打阻值都为复合线对地打阻值都为复合线对地打阻值都为300300300~~800800之间数值,说明南桥好;若由之间数值,说明南桥好;若由无穷大,说明南桥虚焊;若有无穷大,说明南桥虚焊;若有33根或根或33根以上导通,说明南桥坏;2 2、、AGP AGP槽对地所有槽对地所有槽对地所有AD AD AD复合线对地打阻值都为复合线对地打阻值都为复合线对地打阻值都为300300300~~800800之间数值,之间数值,说明北桥好;若由无穷大,说明北桥虚焊;若有无穷大,说明北桥虚焊;若有33根或根或33根以上导通,说明北桥坏;3 3、、内存槽,内存槽,通过对数据线进行打阻值判断,都为通过对数据线进行打阻值判断,都为300300~~800800之间数值,之间数值,之间数值,说明北桥好;说明北桥好;若由无穷大,说明北桥虚焊;若有若由无穷大,说明北桥虚焊;若有33根或根或33根以上导通,说明北桥坏。

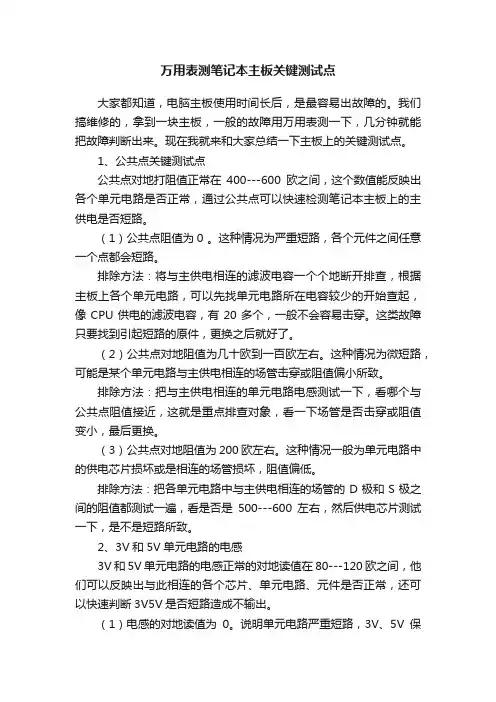

万用表测笔记本主板关键测试点大家都知道,电脑主板使用时间长后,是最容易出故障的。
我们搞维修的,拿到一块主板,一般的故障用万用表测一下,几分钟就能把故障判断出来。
现在我就来和大家总结一下主板上的关键测试点。
1、公共点关键测试点公共点对地打阻值正常在400---600欧之间,这个数值能反映出各个单元电路是否正常,通过公共点可以快速检测笔记本主板上的主供电是否短路。
(1)公共点阻值为0 。
这种情况为严重短路,各个元件之间任意一个点都会短路。
排除方法:将与主供电相连的滤波电容一个个地断开排查,根据主板上各个单元电路,可以先找单元电路所在电容较少的开始查起,像CPU供电的滤波电容,有20多个,一般不会容易击穿。
这类故障只要找到引起短路的原件,更换之后就好了。
(2)公共点对地阻值为几十欧到一百欧左右。
这种情况为微短路,可能是某个单元电路与主供电相连的场管击穿或阻值偏小所致。
排除方法:把与主供电相连的单元电路电感测试一下,看哪个与公共点阻值接近,这就是重点排查对象,看一下场管是否击穿或阻值变小,最后更换。
(3)公共点对地阻值为200欧左右。
这种情况一般为单元电路中的供电芯片损坏或是相连的场管损坏,阻值偏低。
排除方法:把各单元电路中与主供电相连的场管的D极和S极之间的阻值都测试一遍,看是否是500---600左右,然后供电芯片测试一下,是不是短路所致。
2、3V和5V单元电路的电感3V和5V单元电路的电感正常的对地读值在80---120欧之间,他们可以反映出与此相连的各个芯片、单元电路、元件是否正常,还可以快速判断3V5V是否短路造成不输出。
(1)电感的对地读值为0。
说明单元电路严重短路,3V、5V保护状态,无法工作。
排除方法:将与3V5V相连的电子元件一一拿掉,或者可以按照经验,排查故障高的,比如场管、供电芯片、网卡声卡芯片。
(2)电感对地阻值为7---30欧。
说明单元电路有微短路的地方。
排除方法:将相连电子元件一一拿掉,或者根据经验,排查故障高的,如:场管、电容、供电芯片等。
触发故障1:A TX第9脚5VSB,PCI槽A14脚3.3VSB,3,3VSB 一般由1117或1084MOS 管转换2:CMOS跳帽2.5V以上电压3:触发排针2.5V以上电压,4:南桥晶振32.768是否起振(有压差)5:查IO6:查南桥触发后主板必须有的电压(775主板为例)1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V) (SIS芯片组1.85V) (nvidia 芯片组1.5V)(VIA芯片组2.5V)注:只有inter芯片组VDDQ电压同时供给南北桥,其他芯片组VDDQ只给北桥。
3:内存供电(VCC-DDR)DDR2.5V-7脚DDR2-184脚4:VTT-1.2V(前端总线上拉电压1.2V)5:vcore(CPU供电电压)478主板为0.9V-1.9V, 775主板为1.0V-1.5V,AMD主板一般为1.2V-1.5V主板全部电压正常后测试点:时钟:1:时钟芯片两侧的电感是否有电压,14.318晶振是否起振,(两脚电压压差) 2: PCI槽B16脚1.6V电压复位关键测试点:1 : P CI槽A15脚3.3V电压2:IDE槽第一脚5V电压3:BIOS芯片倒数第二脚3.3V4:CPU假负载PG信号2.5V电压5:短接复位排针,同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点:1:上CPU假负载测AD线对地值2:南北桥总线对地值3:PCI总线对地值4:涮BIOS1.打PCI A14的阻值,对地小于80欧为南桥坏。
2.待机时,南桥烫手,为桥坏。
(排除AGP供电管损坏。
)3.南桥周围的滤波电容对地短路,为桥坏。
B中间两根数据线的对地阻值,正常为600左右,如对地为0,为桥坏。
5.CMOS跳线中间脚对地短路。
为桥坏。
6.1117中间脚有3.3VSB。
无电压,为桥坏。
(排除集成网卡和I/O)7.1117中间脚对地短路,为桥坏。
一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300~800之间数值,说明南桥好;若由无穷大,说明南桥虚焊;若有3根或3根以上导通,说明南桥坏;2、AGP槽对地所有AD复合线对地打阻值都为300~800之间数值,说明北桥好;若由无穷大,说明北桥虚焊;若有3根或3根以上导通,说明北桥坏;3、内存槽,通过对数据线进行打阻值判断,都为300~800之间数值,说明北桥好;若由无穷大,说明北桥虚焊;若有3根或3根以上导通,说明北桥坏。
主板关键测试点及电压 Document number:WTWYT-WYWY-BTGTT-YTTYU-2018GT主板关键测试点供大家参考来源:触发故障1:1:ATX第9脚5VSB,PCI槽A14脚,3,3VSB一般由1117或1084MOS管转换2:CMOS跳帽以上电压3:触发排针以上电压4:南桥晶振是否起振(有压差)5:查IO6:查南桥触发后主板必须有的电压(775主板为例)1:待机2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电(SIS芯片组(nvidia芯片组)VIA 芯片组)注:只有inter芯片组VDDQ电压同时供给南北桥,其他芯片组VDDQ只给北桥。
3:内存供电(VCC-DDR)脚DDR2-184脚<倒数第三脚>4:(前端总线上拉电压)5:vcore(CPU供电电压)478主板为主板为,AMD主板一般为主板全部电压正常后测试点:1:时钟芯片两侧的电感是否有电压,晶振是否起振,(两脚电压压差)2:PCI槽B16脚电压复位关键测试点:1:PCI槽A15脚电压2:IDE槽第一脚5V电压3:BIOS芯片倒数第二脚4:CPU假负载PG信号电压5:短接复位排针,同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点1:上CPU假负载测AD线对地值2:南北桥总线对地值3:PCI总线对地值4:涮BIOS北桥芯片损坏的判断方法一、通过测PCI槽、AGP槽对地打阻值可判定南北桥有无损坏1、PCI槽中所有的AD复合线对地打阻值都为300~800之间数值,说明南桥好;若由无穷大,说明南桥虚焊;若有3根或3根以上导通,说明南桥坏;2、AGP槽对地所有AD复合线对地打阻值都为300~800之间数值,说明北桥好;若由无穷大,说明北桥虚焊;若有3根或3根以上导通,说明北桥坏;3、内存槽,通过对数据线进行打阻值判断,都为300~800之间数值,说明北桥好;若由无穷大,说明北桥虚焊;若有3根或3根以上导通,说明北桥坏。

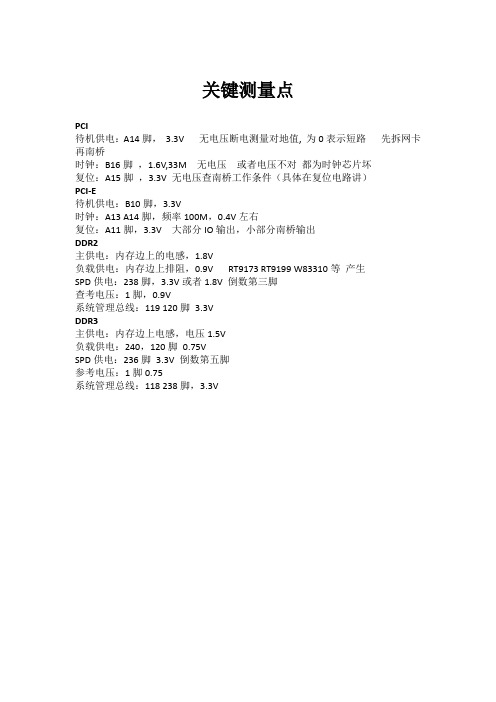

关键测量点
PCI
待机供电:A14脚,3.3V 无电压断电测量对地值,为0表示短路先拆网卡再南桥
时钟:B16脚,1.6V,33M 无电压或者电压不对都为时钟芯片坏
复位:A15脚,3.3V 无电压查南桥工作条件(具体在复位电路讲)
PCI-E
待机供电:B10脚,3.3V
时钟:A13 A14脚,频率100M,0.4V左右
复位:A11脚,3.3V 大部分IO输出,小部分南桥输出
DDR2
主供电:内存边上的电感,1.8V
负载供电:内存边上排阻,0.9V RT9173 RT9199 W83310等产生
SPD供电:238脚,3.3V或者1.8V 倒数第三脚
查考电压:1脚,0.9V
系统管理总线:119 120脚 3.3V
DDR3
主供电:内存边上电感,电压1.5V
负载供电:240,120脚0.75V
SPD供电:236脚3.3V 倒数第五脚
参考电压:1脚0.75
系统管理总线:118 238脚,3.3V。
主板维修关键测试点的频率以及电压主板维修关键测试点的频率以及电压值可POWER ON 时先量测基本电压各项CLK 基本之RESET 1.基本电压含:VCC3: 3.3VVTT: 1.5VVCC25: 2.5VVCC333: 3.3VVCC: 5VVCORE: CPU之工作电压(是CPU OR 电压治具而定) POWER_OK OR POWER_GOOD: 3.3VCPU 之参考电压: EX: VGTL:1V可POWER ON 时先量测基本电压 VIA SOCKET462 系列2.各个RST含:PCIRST : 由HI准位到LOW准位 (5V or 3V)AGPRST : 由HI准位到LOW准位 (5V or 3V) CPURST:可分 (1)586 : 由LOW准位到HI准位 (3V)(2)686 : 由HI准位到LOW准位 (1.5V)(3)Socket 462系列: 由HI准位到LOW准位 (1.7V)(4)Socket 478 系列: 由HI准位到LOW准位(1.5V) CRESET : 由HI准位到LOW准位 ( 3.3V)RST_BT : 由HI准位到LOW准位 (3V)IDE_RST : 由HI准位到LOW准位 (5V)3.各项CLK含:(1)ISA: 14.318MHz(OSC 由CLKGEN来)8MHz(BCLK 由南桥产生)(2)PCI: 33MHz(3)AGP: 1X: 33MHz2X: 66MHz4X: 133MHz(UAGP 有132PIN)(4)DIMM: 66MHz ,100MHz ,133MHz.(5)DDR: 100MHz,133MHz,166MHz,200MHz.(6)CPU: 66MHz,100MHz ,133MHz.(7)北桥: 66MHz,100MHz,133MHz,200MHz.(南桥: 14.318MHz.48MHz.33MHz.(9)I/O: 48MHz or 24MHzINTEL 478 系列:(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz,133MHz(4)CPU: 100MHz,133MHz(5)北桥: 66MHz ,100MHz ,133MHz(5)南桥: 14.318MHz48MHz33MHz66MHz(6)LPC I/O: 33MHz,24MHz,48MHz.*以上皆正常后才上CPU AND DIMM 测试是否开机Socket 462 系列:(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz(4)DDR: 100MHz,133MHz,166MHz,200MHz.(5)CPU: 100MHz or 133MHz(6)北桥: 100MHz or 133MHz(7)南桥: 14.318MHz48MHz33MHz66MHz(LPC I/O: 33MHz AND 24MHz*以上皆正常后才上CPU AND DIMM 测试是否开机(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz(4)DDR: 100MHz,133MHz,166MHz,200MHz.(5)CPU: 100MHz or 133MHz(6)北桥: 100MHz or 133MHz(7)南桥: 14.318MHz48MHz33MHz66MHz。
主板各主供电电压测试点常见位置及电压范围
主板实际维修中,往往初学者在测量主板的各个供电电压时,容易被测量后的实际结果中存在的电压偏差(是否正常)所困扰,在此简单描述一下,一般主板的各个主供电的电压范围及常见测试点:如上图所示
标示处1 为内存主供电常见测试位置,一般供电电压与插槽标示电压相同。
(备注:个别主板实际测出电压高于标示电压0.2左右为正常,但低于0.2为不正常)
标示处2 为南北桥主供电(南北桥公共电压)常见测试位置,一般电压范围在(1.0-1.8)左右为正常
标示处3 为北桥VTT1.2V主供电常见测试位置,一般测出实际电压范围在(1.1-1.4V之间为正常)
标示处4 为CPU主供电测试位置,一般目前市场常见主板测出实际电压范围在(1.0-1.6V左右为正常)。
主板维修关键测试点的频率以及电压值
2006-4-9 8:13:45来源: 进入论坛添加到收藏夹
可POWER ON 時先量測基本電壓各項CLK 基本之RESET
1.基本電壓含:
VCC3: 3.3V
VTT: 1.5V
VCC25: 2.5V
VCC333: 3.3V
VCC: 5V
VCORE: CPU之工作電壓(是CPU OR 電壓治具而定)
POWER_OK OR POWER_GOOD: 3.3V
CPU 之參考電壓: EX: VGTL:1V
可POWER ON 時先量測基本電壓 VIA SOCKET462 系列
2.各個RST含:
PCIRST : 由HI準位到LOW準位 (5 V or 3V)
AGPRST : 由HI準位到LOW準位 (5V or 3V)
CPURST:可分 (1)586 : 由LOW準位到HI準位 (3V)
(2)686 : 由HI準位到LOW準位 (1. 5V)
(3)Socket 462系列: 由HI準位到LOW 準位 (1.7V)
(4)Socket 478 系列: 由HI準位到LOW 準位(1.5V)
CRESET : 由HI準位到LOW準位 ( 3. 3V)
RST_BT : 由HI準位到LOW準位 (3V) IDE_RST : 由HI準位到LOW準位 (5V) 3.各項CLK含:
(1)ISA: 14.318MHz(OSC 由CLKGEN來)
8MHz(BCLK 由南橋產生)
(2)PCI: 33MHz
(3)AGP: 1X: 33MHz
2X: 66MHz
4X: 133MHz(UAGP 有132PIN)
(4)DIMM: 66MHz ,100MHz ,133MHz.
(5)DDR: 100MHz,133MHz,166MHz,200MHz.
(6)CPU: 66MHz,100MHz ,133MHz.
(7)北橋: 66MHz,100MHz,133MHz,200MHz.
(南橋: 14.318MHz.
48MHz.
33MHz.
(9)I/O: 48MHz or 24MHz
INTEL 478 系列:
(1)PCI: 33MHz
(2)AGP: 4X: 133MHz(UAGP 有132PIN)
(3)DIMM: 100MHz,133MHz
(4)CPU: 100MHz,133MHz
(5)北橋: 66MHz ,100MHz ,133MHz
(5)南橋: 14.318MHz
48MHz
33MHz
66MHz
(6)LPC I/O: 33MHz,24MHz,48MHz.
*以上皆正常後才上CPU AND DIMM 測試是否開機Socket 462 系列:
(1)PCI: 33MHz
(2)AGP: 4X: 133MHz(UAGP 有132PIN)
(3)DIMM: 100MHz or 133MHz
(4)DDR: 100MHz,133MHz,166MHz,200MHz.
(5)CPU: 100MHz or 133MHz
(6)北橋: 100MHz or 133MHz
(7)南橋: 14.318MHz
48MHz
33MHz
66MHz
(LPC I/O: 33MHz AND 24MHz
*以上皆正常後才上CPU AND DIMM 測試是否開機
(1)PCI: 33MHz
(2)AGP: 4X: 133MHz(UAGP 有132PIN)
(3)DIMM: 100MHz or 133MHz
(4)DDR: 100MHz,133MHz,166MHz,200MHz.
(5)CPU: 100MHz or 133MHz
(6)北橋: 100MHz or 133MHz
(7)南橋: 14.318MHz
48MHz
33MHz
66MHz。
