计算机主板检测与维修的关键检测点

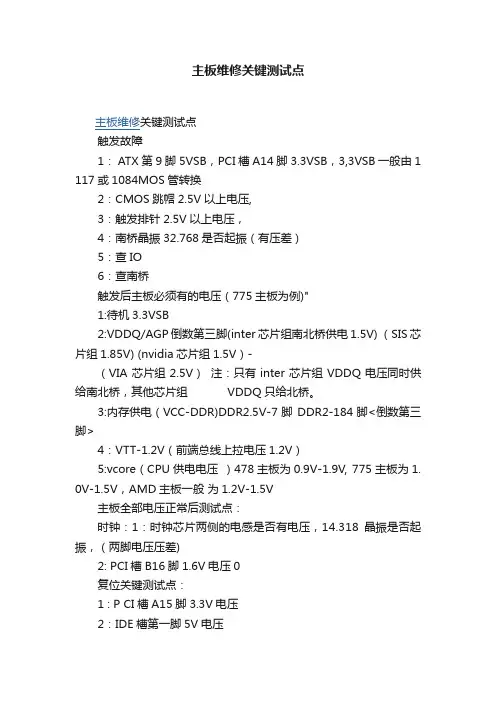

主板维修关键测试点主板维修关键测试点触发故障1： ATX第9脚5VSB，PCI槽A14脚3.3VSB，3,3VSB 一般由1 117或1084MOS管转换2：CMOS跳帽2.5V以上电压,3：触发排针2.5V以上电压，4：南桥晶振32.768是否起振（有压差）5：查IO6：查南桥触发后主板必须有的电压（775主板为例)"1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V) （SIS芯片组1.85V) (nvidia芯片组1.5V）-（VIA芯片组2.5V）注：只有inter芯片组VDDQ电压同时供给南北桥，其他芯片组 VDDQ只给北桥。

3:内存供电（VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>4：VTT-1.2V（前端总线上拉电压1.2V）5:vcore（CPU供电电压）478主板为0.9V-1.9V, 775主板为1. 0V-1.5V，AMD主板一般为1.2V-1.5V主板全部电压正常后测试点：时钟：1：时钟芯片两侧的电感是否有电压，14.318晶振是否起振，（两脚电压压差)2: PCI槽B16脚1.6V电压0复位关键测试点：1 : P CI槽A15脚3.3V电压2：IDE槽第一脚5V电压3：BIOS芯片倒数第二脚3.3V4：CPU假负载PG信号2.5V电压5：短接复位排针，同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点：1：上CPU假负载测AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮BIOS1.打PCI A14的阻值，对地小于80欧为南桥坏。

2.待机时，南桥烫手，为桥坏。

（排除AGP供电管损坏。

）3.南桥周围的滤波电容对地短路，为桥坏。

B中间两根数据线的对地阻值，正常为600左右，如对地为0，为桥坏。

5 .CMOS跳线中间脚对地短路。

为桥坏。

6.1117中间脚有3.3VSB。

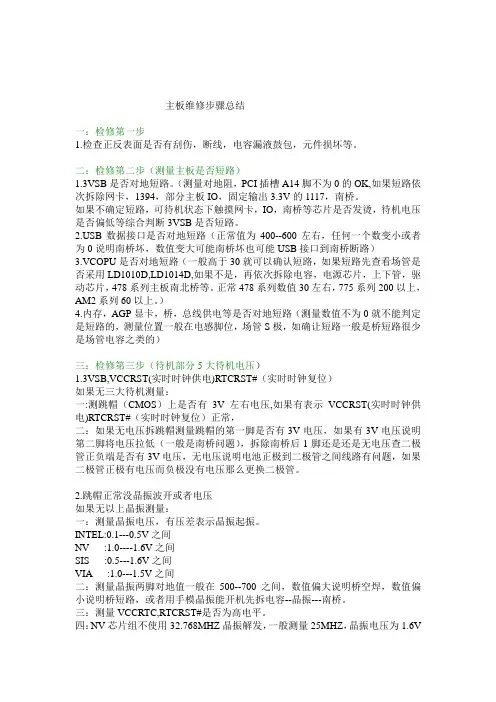

主板维修步骤总结一：检修第一步1.检查正反表面是否有刮伤，断线，电容漏液鼓包，元件损坏等。

二：检修第二步（测量主板是否短路）1.3VSB是否对地短路。

（测量对地阻，PCI插槽A14脚不为0的OK,如果短路依次拆除网卡，1394，部分主板IO，固定输出3.3V的1117，南桥。

如果不确定短路，可待机状态下触摸网卡，IO，南桥等芯片是否发烫，待机电压是否偏低等综合判断3VSB是否短路。

B数据接口是否对地短路（正常值为400--600左右，任何一个数变小或者为0说明南桥坏，数值变大可能南桥坏也可能USB接口到南桥断路）3.VCOPU是否对地短路（一般高于30就可以确认短路，如果短路先查看场管是否采用LD1010D,LD1014D,如果不是，再依次拆除电容，电源芯片，上下管，驱动芯片，478系列主板南北桥等。

正常478系列数值30左右，775系列200以上，AM2系列60以上。

）4.内存，AGP显卡，桥，总线供电等是否对地短路（测量数值不为0就不能判定是短路的，测量位置一般在电感脚位，场管S极，如确让短路一般是桥短路很少是场管电容之类的）三：检修第三步（待机部分5大待机电压）1.3VSB,VCCRST(实时时钟供电)RTCRST#（实时时钟复位）如果无三大待机测量：一:测跳帽（CMOS）上是否有3V左右电压,如果有表示VCCRST(实时时钟供电)RTCRST#（实时时钟复位）正常，二：如果无电压拆跳帽测量跳帽的第一脚是否有3V电压，如果有3V电压说明第二脚将电压拉低（一般是南桥问题），拆除南桥后1脚还是还是无电压查二极管正负端是否有3V电压，无电压说明电池正极到二极管之间线路有问题，如果二极管正极有电压而负极没有电压那么更换二极管。

2.跳帽正常没晶振波开或者电压如果无以上晶振测量：一：测量晶振电压，有压差表示晶振起振。

INTEL:0.1---0.5V之间NV :1.0----1.6V之间SIS :0.5---1.6V之间VIA :1.0---1.5V之间二：测量晶振两脚对地值一般在500--700之间，数值偏大说明桥空焊，数值偏小说明桥短路，或者用手模晶振能开机先拆电容--晶振---南桥。

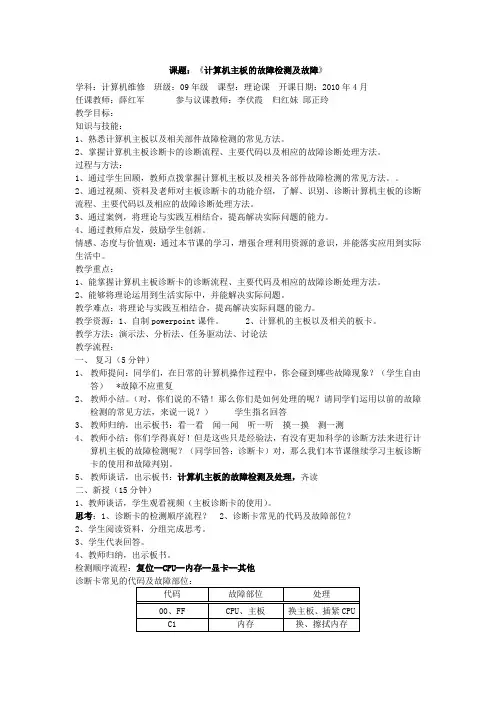

课题：《计算机主板的故障检测及故障》学科：计算机维修班级：09年级课型：理论课开课日期：2010年4月任课教师：薛红军参与议课教师：李伏霞归红妹邱正玲教学目标：知识与技能：1、熟悉计算机主板以及相关部件故障检测的常见方法。

2、掌握计算机主板诊断卡的诊断流程、主要代码以及相应的故障诊断处理方法。

过程与方法：1、通过学生回顾，教师点拨掌握计算机主板以及相关各部件故障检测的常见方法。

2、通过视频、资料及老师对主板诊断卡的功能介绍，了解、识别、诊断计算机主板的诊断流程、主要代码以及相应的故障诊断处理方法。

3、通过案例，将理论与实践互相结合，提高解决实际问题的能力。

4、通过教师启发，鼓励学生创新。

情感、态度与价值观：通过本节课的学习，增强合理利用资源的意识，并能落实应用到实际生活中。

教学重点：1、能掌握计算机主板诊断卡的诊断流程、主要代码及相应的故障诊断处理方法。

2、能够将理论运用到生活实际中，并能解决实际问题。

教学难点：将理论与实践互相结合，提高解决实际问题的能力。

教学资源：1、自制powerpoint课件。

2、计算机的主板以及相关的板卡。

教学方法：演示法、分析法、任务驱动法、讨论法教学流程：一、复习（5分钟）1、教师提问：同学们，在日常的计算机操作过程中，你会碰到哪些故障现象？（学生自由答） *故障不应重复2、教师小结。

（对，你们说的不错！那么你们是如何处理的呢？请同学们运用以前的故障检测的常见方法，来说一说？）学生指名回答3、教师归纳，出示板书：看一看闻一闻听一听摸一摸测一测4、教师小结：你们学得真好！但是这些只是经验法，有没有更加科学的诊断方法来进行计算机主板的故障检测呢？（同学回答：诊断卡）对，那么我们本节课继续学习主板诊断卡的使用和故障判别。

5、教师谈话，出示板书：计算机主板的故障检测及处理，齐读二、新授（15分钟）1、教师谈话，学生观看视频（主板诊断卡的使用）。

思考：1、诊断卡的检测顺序流程？ 2、诊断卡常见的代码及故障部位？2、学生阅读资料，分组完成思考。

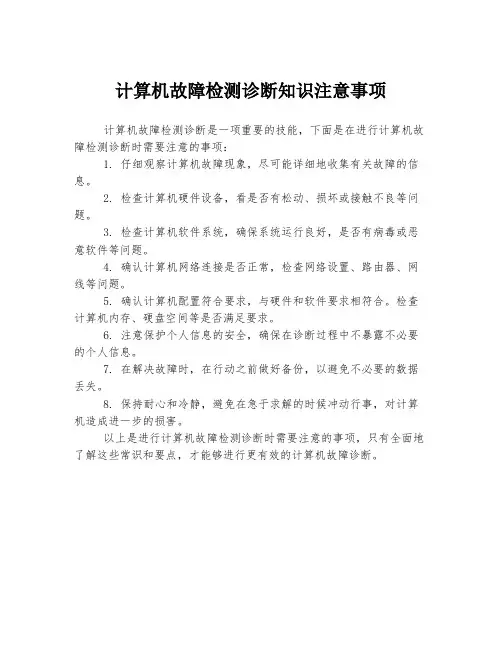

计算机故障检测诊断知识注意事项
计算机故障检测诊断是一项重要的技能，下面是在进行计算机故障检测诊断时需要注意的事项：
1. 仔细观察计算机故障现象，尽可能详细地收集有关故障的信息。

2. 检查计算机硬件设备，看是否有松动、损坏或接触不良等问题。

3. 检查计算机软件系统，确保系统运行良好，是否有病毒或恶意软件等问题。

4. 确认计算机网络连接是否正常，检查网络设置、路由器、网线等问题。

5. 确认计算机配置符合要求，与硬件和软件要求相符合。

检查计算机内存、硬盘空间等是否满足要求。

6. 注意保护个人信息的安全，确保在诊断过程中不暴露不必要的个人信息。

7. 在解决故障时，在行动之前做好备份，以避免不必要的数据丢失。

8. 保持耐心和冷静，避免在急于求解的时候冲动行事，对计算机造成进一步的损害。

以上是进行计算机故障检测诊断时需要注意的事项，只有全面地了解这些常识和要点，才能够进行更有效的计算机故障诊断。

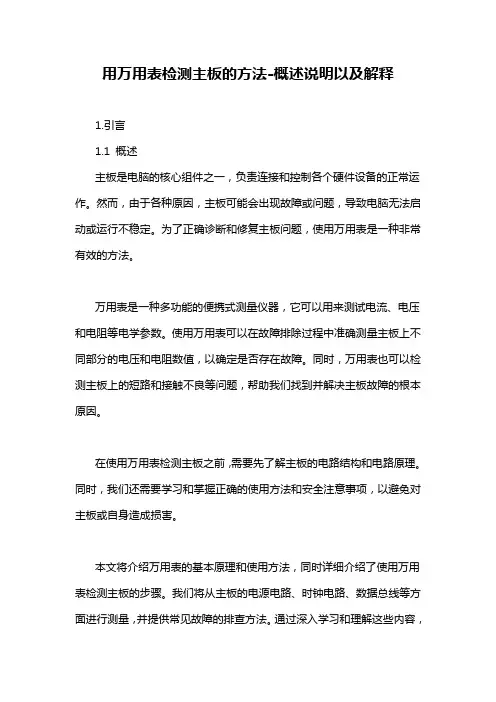

用万用表检测主板的方法-概述说明以及解释1.引言1.1 概述主板是电脑的核心组件之一，负责连接和控制各个硬件设备的正常运作。

然而，由于各种原因，主板可能会出现故障或问题，导致电脑无法启动或运行不稳定。

为了正确诊断和修复主板问题，使用万用表是一种非常有效的方法。

万用表是一种多功能的便携式测量仪器，它可以用来测试电流、电压和电阻等电学参数。

使用万用表可以在故障排除过程中准确测量主板上不同部分的电压和电阻数值，以确定是否存在故障。

同时，万用表也可以检测主板上的短路和接触不良等问题，帮助我们找到并解决主板故障的根本原因。

在使用万用表检测主板之前，需要先了解主板的电路结构和电路原理。

同时，我们还需要学习和掌握正确的使用方法和安全注意事项，以避免对主板或自身造成损害。

本文将介绍万用表的基本原理和使用方法，同时详细介绍了使用万用表检测主板的步骤。

我们将从主板的电源电路、时钟电路、数据总线等方面进行测量，并提供常见故障的排查方法。

通过深入学习和理解这些内容，读者将能够在电脑维修和故障排除过程中更加专业和有针对性地使用万用表来检测主板。

总之，文章将全面介绍了使用万用表检测主板的方法，并提供了相关步骤和注意事项。

通过本文，读者将能够掌握正确使用万用表来检测主板的技能，为电脑维修和故障排除提供有力的支持。

1.2 文章结构本文主要分为以下几个部分，以便读者可以清晰地了解用万用表检测主板的方法：1. 引言：在引言部分，我们将提供一个概述，简要介绍本文的内容以及为什么用万用表检测主板是必要的。

2. 正文：正文部分将详细介绍万用表的基本知识和使用方法，以帮助读者对万用表有更深入的了解，并为后续的主板检测做好准备。

2.1 万用表简介：在本部分，我们将介绍万用表的定义、分类和主要功能，以帮助读者了解它的基本原理和用途。

2.2 主板检测的必要性：在本部分，我们将讨论为什么需要对主板进行检测，以及主板可能出现的故障和问题。

我们还会说明主板检测的重要性，并提供相关实例来加深理解。

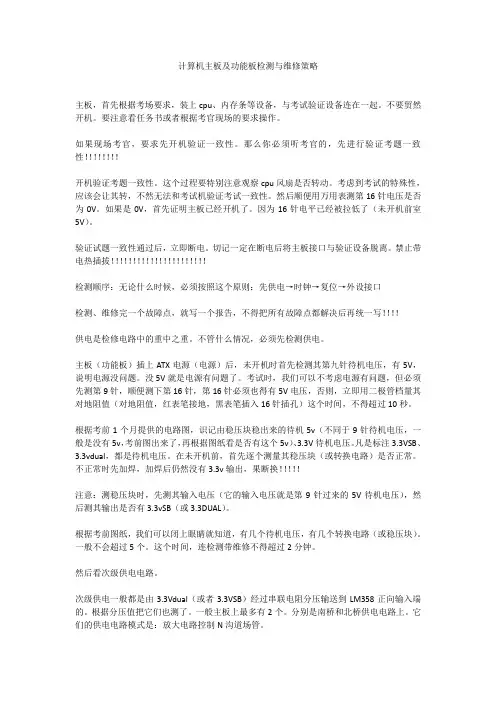

计算机主板及功能板检测与维修策略主板，首先根据考场要求，装上cpu、内存条等设备，与考试验证设备连在一起。

不要贸然开机。

要注意看任务书或者根据考官现场的要求操作。

如果现场考官，要求先开机验证一致性。

那么你必须听考官的，先进行验证考题一致性！！！！！！！！开机验证考题一致性。

这个过程要特别注意观察cpu风扇是否转动。

考虑到考试的特殊性，应该会让其转，不然无法和考试机验证考试一致性。

然后顺便用万用表测第16针电压是否为0V。

如果是0V，首先证明主板已经开机了。

因为16针电平已经被拉低了（未开机前室5V）。

验证试题一致性通过后，立即断电。

切记一定在断电后将主板接口与验证设备脱离。

禁止带电热插拔！！！！！！！！！！！！！！！！！！！！！！检测顺序：无论什么时候，必须按照这个原则：先供电→时钟→复位→外设接口检测、维修完一个故障点，就写一个报告，不得把所有故障点都解决后再统一写！！！！供电是检修电路中的重中之重。

不管什么情况，必须先检测供电。

主板（功能板）插上ATX电源（电源）后，未开机时首先检测其第九针待机电压，有5V，说明电源没问题。

没5V就是电源有问题了。

考试时，我们可以不考虑电源有问题，但必须先测第9针，顺便测下第16针，第16针必须也得有5V电压，否则，立即用二极管档量其对地阻值（对地阻值，红表笔接地，黑表笔插入16针插孔）这个时间，不得超过10秒。

根据考前1个月提供的电路图，识记由稳压块稳出来的待机5v（不同于9针待机电压，一般是没有5v，考前图出来了，再根据图纸看是否有这个5v）、3.3V待机电压。

凡是标注3.3VSB、3.3vdual，都是待机电压。

在未开机前，首先逐个测量其稳压块（或转换电路）是否正常。

不正常时先加焊，加焊后仍然没有3.3v输出，果断换！！！！！注意：测稳压块时，先测其输入电压（它的输入电压就是第9针过来的5V待机电压），然后测其输出是否有3.3vSB（或3.3DUAL）。

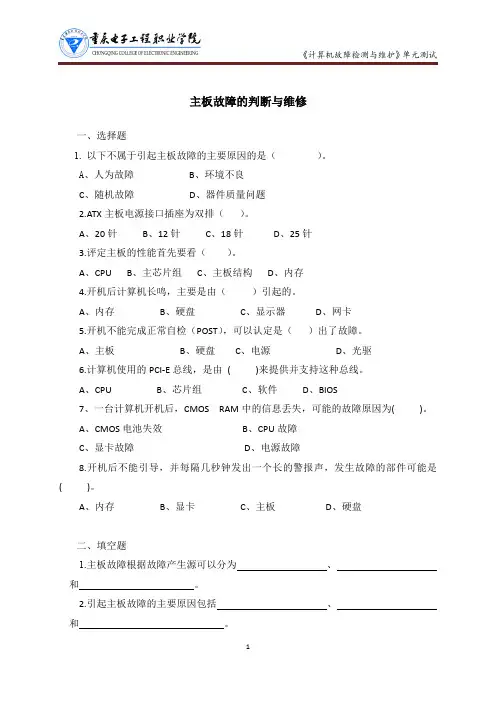

主板故障的判断与维修一、选择题1.以下不属于引起主板故障的主要原因的是（）。

A、人为故障B、环境不良C、随机故障D、器件质量问题2.ATX主板电源接口插座为双排（）。

A、20针B、12针C、18针D、25针3.评定主板的性能首先要看（）。

A、CPUB、主芯片组C、主板结构D、内存4.开机后计算机长鸣，主要是由（）引起的。

A、内存B、硬盘C、显示器D、网卡5.开机不能完成正常自检（POST），可以认定是（）出了故障。

A、主板B、硬盘C、电源D、光驱6.计算机使用的PCI-E总线，是由( )来提供并支持这种总线。

A、CPUB、芯片组C、软件D、BIOS7、一台计算机开机后，CMOS RAM中的信息丢失，可能的故障原因为( )。

A、CMOS电池失效B、CPU故障C、显卡故障D、电源故障8.开机后不能引导，并每隔几秒钟发出一个长的警报声，发生故障的部件可能是( )。

A、内存B、显卡C、主板D、硬盘二、填空题1.主板故障根据故障产生源可以分为、和。

2.引起主板故障的主要原因包括、和。

3.主板CMOS不能保存设置，可能是的问题。

4.CLEAR CMOS跳线的作用是，也可用来解除BIOS设置的密码。

三、简单题1.一接电源计算机就自动开机的处理方法2.计算机频繁死机并在进行CMOS设置时也会死机的处理方法？3. CMOS设置不能保存的处理方法？。

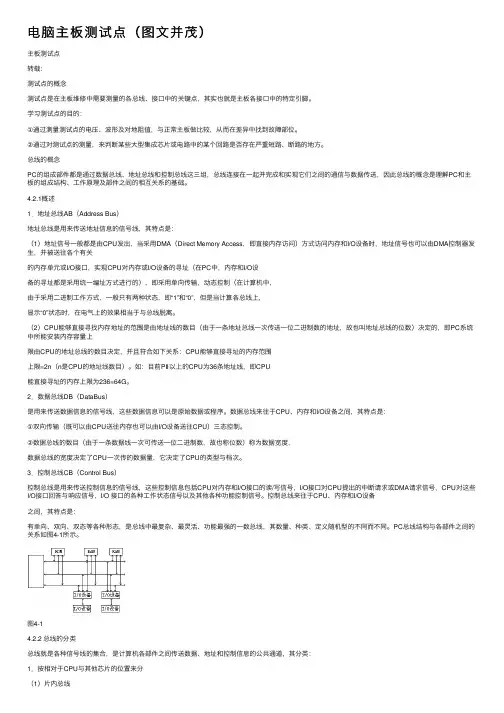

电脑主板测试点（图⽂并茂）主板测试点转载：测试点的概念测试点是在主板维修中需要测量的各总线、接⼝中的关键点，其实也就是主板各接⼝中的特定引脚。

学习测试点的⽬的：①通过测量测试点的电压、波形及对地阻值，与正常主板做⽐较，从⽽在差异中找到故障部位。

②通过对测试点的测量，来判断某些⼤型集成芯⽚或电路中的某个回路是否存在严重短路、断路的地⽅。

总线的概念PC的组成部件都是通过数据总线、地址总线和控制总线这三组，总线连接在⼀起并完成和实现它们之间的通信与数据传送，因此总线的概念是理解PC和主板的组成结构、⼯作原理及部件之间的相互关系的基础。

4.2.1概述1．地址总线AB（Address Bus）地址总线是⽤来传送地址信息的信号线，其特点是：（1）地址信号⼀般都是由CPU发出，当采⽤DMA（Direct Memory Access，即直接内存访问）⽅式访问内存和I/O设备时，地址信号也可以由DMA控制器发⽣，并被送往各个有关的内存单元或I/O接⼝，实现CPU对内存或I/O设备的寻址（在PC中，内存和I/O设备的寻址都是采⽤统⼀编址⽅式进⾏的），即采⽤单向传输，动态控制（在计算机中，由于采⽤⼆进制⼯作⽅式，⼀般只有两种状态，即“1”和“0”，但是当计算各总线上，显⽰“0”状态时，在电⽓上的效果相当于与总线脱离。

（2）CPU能够直接寻找内存地址的范围是由地址线的数⽬（由于⼀条地址总线⼀次传送⼀位⼆进制数的地址，故也叫地址总线的位数）决定的，即PC系统中所能安装内存容量上限由CPU的地址总线的数⽬决定，并且符合如下关系：CPU能够直接寻址的内存范围上限=2n（n是CPU的地址线数⽬）。

如：⽬前PⅡ以上的CPU为36条地址线，即CPU能直接寻址的内存上限为236=64G。

2．数据总线DB（DataBus）是⽤来传送数据信息的信号线，这些数据信息可以是原始数据或程序。

数据总线来往于CPU、内存和I/O设备之间，其特点是：①双向传输（既可以由CPU送往内存也可以由I/O设备送往CPU）三态控制。

电脑主板故障检测及维修方法一、查板方法 :1．观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。

2．表测法：＋ 5V 、 GND 电阻是否是太小（在 50 欧姆以下）。

3．通电检查：对明确已坏板，可略调高电压 0． 5－1V ，开机后用手搓板上的 IC ，让有问 题的芯片发热，从而感知出来。

4．逻辑笔检查：对重点怀疑的 IC 输入、输出、控制极各端检查信号有无、强弱。

5．辨别各大工作区：大部分板都有区域上的明确分工，如：控制区 （CPU ）、时钟区 （晶振）（分频）、背景画面区、动作区（人物、飞机） 、声音产生合成区等。

这对电脑板的深入维修 十分重要。

、排错方法：2．找到的暂时不要从极上取下可选用同一型号。

或程序内容相同的 IC 背在上面， 开机观察 是否好转，以确认该 IC 是否损坏。

3．用切线、借跳线法寻找短路线：发现有的信线和地线、＋ 5V 或其它多个 IC 不应相连的 脚短路， 可切断该线再测量， 判断是 IC 问题还是板面走线问题， 或从其它 IC 上借用信号焊 接到波型不对的 IC 上看现象画面是否变好，判断该 IC 的好坏。

4．对照法：找一块相同内容的好电脑板对照测量相应 IC 的引脚波型和其数来确认的 IC 是 否损坏。

5．用微机万用编程器（ ALL －03 ／07）（EXPRO －80 ／100 等）中的 ICTEST 软件测试 IC 。

三、电脑芯片拆卸方法：1．剪脚法：不伤板，不能再生利用。

3．烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出 IC （不易掌握）4．锡锅法：在电炉上作专用锡锅，待锡溶化后，将板上要卸的IC 又不伤板，但设备不易制作。

IC 浸入锡锅内，即可起出5．电热风枪：用专用电热风枪卸片，吹要卸的 IC 引脚部分，即可将化锡后的 IC 起出（注 意吹板时要晃动风枪否则也会将电脑板吹起泡，但风枪成本高，一般约 2000 元左右）作为专业硬件维修， 板卡维修是非常重要的项目之一。

计算机维修中的“望、闻、问、切”四诊法摘要：“望、闻、问、切”合称四诊，是中医看病的四大基本手段。

中医借助这四种方法在感官所及的范围内，直接获取病人身体中各种的信息，进行综合分析，从而得出结论，对症下药。

中医的这种诊断体系简单而快速，不需进行过多的检测就能很快的了解病情。

作为一名设备维修人员，维修对于我们来说就好比是医生给病人看病。

所不同的是我们的“病人”换成了机器。

而在给机器“看病”的过程中，我们正好可以把中医的四诊理论拿来借鉴，在不借助专业仪器或缺少专业检测仪器的情况下准确的找到故障原因，将设备修复，从而达到事半功倍的效果。

关键词：四诊法；设备保养；日常维护一、计算机四诊法1、望诊望诊就是看、观察。

医生先对病人的神、色、形、态进行有目的的观察，然后以经验判断出可能出现病情的器官。

作为维修人员，细致、独到的观察力同样是不可缺少的。

在设备的日常维护中，我们应把“望”贯穿到整个生产运行的过程中。

通过“望”，不仅能发现设备运行中一些早期的故障和问题，把故障和问题消灭在萌芽状态中，以保证设备的正常有序运转。

更重要的是它能让我们的工作人员及时地调整生产运行模式，达到高效的运行状态。

在每天的日常维护中，工作人员要及时了解每台设备的运行情况，决不可忽视每个阶段的“望”。

在计算机的故障检修中，“望”即观察系统板的插头、插座是否歪斜，电阻、电容引脚是否相碰，表面是否烧焦，芯片表面是否开裂，主板上的铜箔是否烧断。

还要查看是否有异物掉到主板的元器件之内（造成短路），也可以看看板上的走线（铜箔）是否断裂等等。

2、闻诊闻诊包括两方面，一是听声音，二是闻气味。

中医根据听患者声音的变化及嗅口鼻中的气味来辨别病情。

在计算机故障检修中，“闻”即闻辨主机、板卡中是否有烧焦的气味，便于发现故障和确定短路所在地。

监听电源风扇、软/硬盘电机或寻到机构、显示器变压器等设备的工作声音是否正常。

另外，系统发生短路故障时常常伴随着异常声响。

工作人员在设备维护中，一定要认真倾听设备发出的声音，通过分析及时做出评价和维护。
